高真空挡板阀系列1
各种燃气阀门的介绍
各种燃气阀门的介绍燃气阀门在燃气行业中占有重要的地位，阀门资讯建设部十分重视对燃气阀门的规范性建设，燃气阀门的行业标准有CJ3005-1992《城镇燃气用灰铸铁阀门的通用技术要求》、CJ3055-1995《城镇燃气用阀门的试验与检验》、CJ3056--1995《城镇燃气用球墨铸铁和铸钢制阀门的通用技术条件》、2002年6月又通过了《家用手动燃气阀门》的行业标准。
这些标准的制订和颁布规范了阀门行业、推动了燃气阀门的进步和发展、促进了燃气事业的发展；为研制、生产、使用单位提供了参考依据；提高了对燃气阀门与通用阀门区别的认识，保证了燃气阀门的安全裕度；受到了燃气同行们的欢迎一、RX系列油密封式旋塞阀上世纪八十年代，我国燃气主要是人工煤制气，蝶阀人工煤制气中有较多的杂质和"煤气胶"，原来传统使用的单闸板契式水闸阀越来越不能适应燃气工况的需要，这类阀门普遍存在"关不严"和阀杆咬死的问题，我们参考日本技术研制而成的RX系列燃气用油密封式旋塞阀，解决了关不严和阀杆咬死的问题二、RZ系列燃气用平行双闸板闸阀随着燃气事业的发展和煤气厂的纷纷建立，需要较大甚至特大公称通径的燃气专用阀门，RZ系列燃气用平行双闸板闸阀针对人工煤气形成的问题给予一一解决，最大通径达1600mm1、平行双闸板闸阀在启闭过程中能刮去密封面上的"煤气胶"，解决了煤气杂质黏附在密封面上影响阀门密封的大问题2、装有阀杆保护套，使阀杆不受"煤气胶"的侵蚀3、阀门下部带有排污孔侧盖，可以清扫落在阀腔底部的垃圾4、全通径设计流阻小，又能通清管器5、阀体采用特殊设计的"鼠笼框架式加强筋"减轻了阀门总体重量，增强了壳体强度和刚度6、RZ系列燃气闸阀壳体选用灰铸铁制造，价格低廉；第七、该系列闸阀带有全封闭的启闭指示器，使操作者清楚了解阀门所处状态真空阀门目录三、真空蝶阀类1、GI型系列高真空蝶阀2、GI-A型系列高真空蝶阀3、GI-C型系列高真空蝶阀4、GIQ型系列气动高真空蝶阀5、GIQ-A型系列气动高真空蝶阀6、GIQ-B型系列气动高真空蝶阀7、GIQ-AB型系列气动高真空蝶阀8、GID型系列电动高真空蝶阀9、GID-A型系列电动高真空蝶阀四、真空球阀类1、GU型系列真空(压力)球阀2、GUQ型系列气动真空(压力)球阀3、GUD型系列电动真空(压力)球阀五、其它真空阀类1、GW-J-T型系列高真空微调阀2、GM型系列高真空隔膜阀3、J611F活塞角座阀4、ZT-B系列管道阀5、CC-A型系列超高真空插板阀6、CCQ-A型系列气动超高真空插板阀GI 型系列高真空蝶阀是用来接通或切断真空管路中的气流。
真空阀门的几种典型结构
真空阀门的几种典型结构(1)隔膜阀隔膜式真空阀是利用阀杆将弹性体薄膜紧压在阀座上用来隔断气路。
如图3所示，转动手轮可带动阀杆上、下移动，使隔膜离开阀座打开阀门或使隔膜紧压在阀座上关闭阀门。
此种阀门如采用丁晴橡胶隔膜，适用于前级和预抽管道上及温度为-25～80℃的非腐蚀性气体。
如采用氟橡胶隔膜，可用于高真空系统，使用温度范围为-30～150℃。
(2)真空球阀图4所示是真空球阀的结构，该阀中的密封机构是由两个环状弹性体紧压于一个金属球表面构成。
金属球上有一个大穿孔，借助于手柄转动金属球使穿孔改变方向，即可接通或切断气路。
金属球轴杆与阀体间的密封采用O形密封圈密封。
(3)真空蝶阀蝶阀的结构比较简单，如图5所示。
阀板的边缘上嵌有O形密封圈，阀板靠螺栓固定在传动轴阀杆上，使阀杆带动阀板转动，当阀板上的密封圈与阀体紧密接触时即实现了阀门的关闭，从关闭位置、阀板再转动90O时，阀门即完全打开，该种阀门的主要优点是体积小。
结构简单。
(4)插板阀图6和图7是插板阀的两种结构型式。
弹性体密封圈是嵌在阀体上。
转动手柄即可打开或关闭阀门。
图6的插板阀关闭时是靠限位块的斜面压紧阀盖，进而压紧密封圈。
图7的插板阀是靠链板压紧实现阀口密封。
(5)挡板阀图8是一种挡板阀的结构。
该阀通过阀盖的开启和压下来实现管路的接通和截止。
图中，压板23使阀口密封圈24固定于阀盖上。
压板2将阀杆3与阀盖连为一体。
上盖20与阀体22由密封圈21密封。
压帽5和7分别压紧密封圈4和8，实现动密封。
气缸盖11压紧密封圈lO，使气缸16上部密封。
气缸与气缸座17，通过密封圈9密封。
注油管18注入扩散泵油，以减小摩擦并帮助密封。
进气管接头12。
从空气压缩机来压缩空气首先通过加油器19，从加油器中出来的气体含有一定的油，再进入换向阀6，最后进入气缸，一方面润滑换向阀中的活塞，另一方面，防止气缸内表面生锈。
换向阀控制气源进入气缸上下部。
密封垫片13、活塞胶圈14、活塞15，将气缸分为两部分移动于气缸之中，从而控制阀门的开闭。
真空管道阀门
真空管道阀门压力损失（既阀门前后的压力差），也就是阀门对介质的流动有一定的阻力，介质为克服阀门的阻力就要消耗一定的能量。
从节约能源上考虑，设计和制造阀门时，要尽可能降低阀门对流动介质的阻力。
启闭力和启闭力矩启闭力和启闭力矩是指阀门开启或关闭所必须施加的作用力或力矩。
关闭阀门时，需要使启闭件与发座两密封面间形成一定的密封比压，同时还要克服阀杆与填料之间、阀杆与螺母的螺纹之间、阀杆端部支承处及其他磨擦部位的摩擦力，因而必须施加一定的关闭力和关闭力矩，阀门在启闭过程中，所需要的启闭力和启闭力矩是变化的，其最大值是在关闭的最终瞬时或开启的最初瞬时。
设计和制造阀门时应力求降低其关闭力用真空阀门目录一、真空充气阀类1、DDC-JQ系列电磁真空带充气阀2、DDC-JQ-B系列电磁真空带充气阀3、DYC-Q系列低真空电磁压差充气阀4、GYC-JQ系列高真空电磁压差式充气阀5、GQC系列电磁高真空充气阀6、GDC-Q5型、GDC-5型电磁真空阀二、真空挡板阀类1、GDC-J型系列电磁高真空挡板阀2、GDQ型系列气动高真空挡板阀3、GD-J型系列高真空挡板阀4、GDQ-J(b)型系列电、气动高真空挡板阀(带波纹管密封)5、GDQ-J(b)-A型系列气动高真空挡板阀(带波纹管密封)6、GD-J(b) 型系列手动高真空挡板阀(带波纹管密封)DDC-JQ系列电磁真空带充气阀DDC-JQ型系列电磁真空带充气阀是安装在机械式真空泵上的专用阀门。
阀门与泵接在同一电源上，泵的开启与停止直接控制了阀的开启与关闭。
当泵停止工作或电源突然中断时，阀能自动将真空系统封闭，并将大气通过泵的进气口充入泵腔，避免泵油返流污染真空系统。
适用的工作介质为空气及非腐蚀性气体。
注:快卸及活套法兰连接方式请参阅DDC-JQ-B系列电磁真空带充气阀(内有DN100规格).主要技术性能适用范围(Pa) 105～1x10-2阀门漏率(Pa.L/S)＜6.7x10-4适用温度(℃) -25～+50线圈温升(℃) ≤65开闭时间(S) ≤3电源电压(V/Hz) 220±10%/50法兰标准JB919连接及外形尺寸型号通径(DN)ΦWΦB H h bxb n-d 匹配机械泵型号DDC-JQ16 68 42 176 28 48x48 4-M5 2XZ-0.5/116ADDC-JQ25 82 55 199 35 58x58 4-M6 2XZ-2/4 25ADDC-JQ32 92 64 226 40 68x68 4-M6 2XZ-4 32DDC-JQ40 110 70 245 44 80x80 4-M6 2XZ-8 40DDC-JQ50 125 90 290 56 95x95 4-M8 2X-15 50ADDC-JQ65 135 105 320 65 115x115 4-M8 2X-30A 65DDC-JQ80 165 125 367 75 140x140 4-M8 2X-70A 80DDC-JQ-B系列电磁真空带充气阀DDC-JQ-B型系列电磁真空带充气阀是安装在机械式真空泵上的专用阀门。
高真空挡板阀工作原理
高真空挡板阀工作原理高真空挡板阀是一种用于控制气体流动的关键设备，其工作原理基于挡板的开闭运动。
挡板阀由阀体、挡板和执行器组成，通过执行器控制挡板的运动，从而实现对气体流动的控制。
高真空挡板阀的工作原理可以简单描述为以下几个步骤：首先，执行器接收控制信号，根据信号的指令，通过电动机或气动装置驱动挡板的开闭运动。
挡板在关闭状态时，紧密贴合在阀体上，形成气密密封；而在打开状态时，挡板与阀体之间形成一定的间隙，允许气体通过。
在挡板阀的工作过程中，挡板的运动是关键。
在关闭状态下，挡板与阀座紧密贴合，通过密封面之间的卡口密封来阻止气体泄漏。
当执行器接收到打开指令时，它会通过电动机或气动装置将挡板推向打开位置。
在打开过程中，挡板与阀座之间的卡口密封被打破，从而允许气体通过阀体。
当执行器接收到关闭指令后，挡板会被驱动回到关闭位置，重新与阀座贴合，实现气密密封。
高真空挡板阀的工作原理需要考虑几个关键因素。
首先，挡板与阀座之间的密封面需要具备良好的密封性能，以防止气体泄漏。
其次，挡板的运动必须平稳可靠，以确保阀门的开闭过程不会产生震动或卡死现象。
此外，挡板阀还需要具备良好的耐腐蚀性能和抗高温性能，以适应不同工况下的使用需求。
高真空挡板阀的应用范围广泛，包括化工、石油、冶金、电力等行业。
它可以用于控制气体的流量大小、流向和压力，从而满足生产过程中对气体的精确控制要求。
例如，在化工生产中，高真空挡板阀可以用于调节反应器内的气体流量，以控制反应的进程和产物质量。
在石油工业中，它可以用于控制油气管道中的气体流量和压力，确保管道的安全运行。
高真空挡板阀是一种重要的气体控制设备，其工作原理基于挡板的开闭运动。
它通过执行器驱动挡板的运动，实现对气体流动的控制。
挡板阀具有密封性能好、运动平稳可靠等特点，广泛应用于各个行业。
在实际应用中，需要根据不同工况选择适合的挡板阀，并注意其维护和保养，以确保其正常工作和使用寿命。

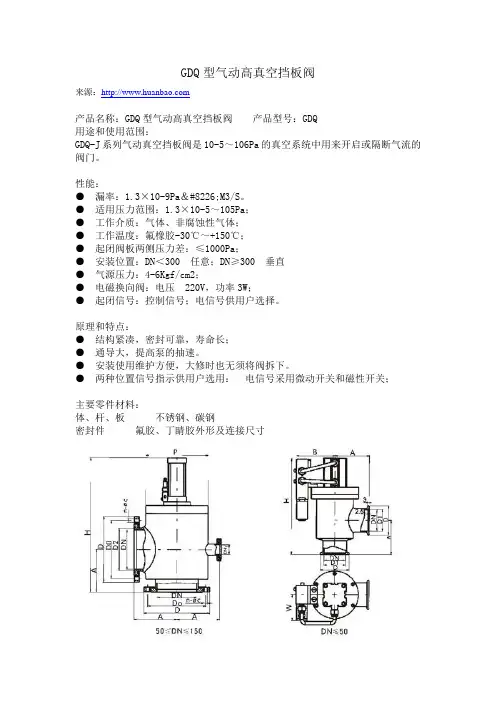

GDQ型气动高真空挡板阀
GDQ型气动高真空挡板阀
来源：
产品名称：GDQ型气动高真空挡板阀产品型号：GDQ
用途和使用范围：
GDQ-J系列气动真空挡板阀是10-5～106Pa的真空系统中用来开启或隔断气流的阀门。
性能：
●漏率：1.3×10-9Pa＆#8226;M3/S。
●适用压力范围：1.3×10-5～105Pa；
●工作介质：气体、非腐蚀性气体；
●工作温度：氟橡胶-30℃～+150℃；
●起闭阀板两侧压力差：≤1000Pa；
●安装位置：DN＜300 任意；DN≥300垂直
●气源压力：4-6Kgf/cm2；
●电磁换向阀：电压 220V，功率3W；
●起闭信号：控制信号；电信号供用户选择。
原理和特点：
●结构紧凑，密封可靠，寿命长；
●通导大，提高泵的抽速。
●安装使用维护方便，大修时也无须将阀拆下。
●两种位置信号指示供用户选用：电信号采用微动开关和磁性开关；
主要零件材料：
体、杆、板不锈钢、碳钢
密封件氟胶、丁睛胶外形及连接尺寸。
【VIP专享】电磁高真空挡板阀GDC-J
首页>>产品中心>>真空挡板阀类>>GDC-J系列电磁高真空挡板阀GDC-J系列电磁高真空挡板阀是靠电磁力和弹簧复位力，用以打开或关闭的阀门，适用于真空系统中用以打开或隔断气流之用。
当阀关闭时，允许阀板密封面上侧承受大气压，下侧为真空，在此状态下接通电器控制盒电源后，阀板能正常开启。
适用的工作介质为空气、非腐蚀性及不含颗粒灰尘的气体。
主要技术性能适用范围(Pa)105～6.7x10-4阀门漏率(Pa.L/S)≤6.7x10-4适用温度（℃）-25～+40线圈温升（℃）≤65开闭时间（S）3～5电源电压（V/Hz）220±10%/50安装方式垂直(图一)(KF)连接及外形尺寸型号通径(DN)ΦＷΦＤΦＢH A法兰标准GDC-J16A/KF16683017.218640GDC-J25A/KF25824026.219350GB4982GDC-J40/KF401105541.227065GDC-J50A/KF501257552.230770/(图二)连接及外形尺寸型号通径(DN)ΦＷΦＢH h bxb n-b法兰标准GDC-J16A1668421652848x484-M5GDC-J25A2582551903558x584-M6GDC-J323292642174068x684-M6JB919GDC-J4040110702404480x804-M6GDC-J50A50125902855695x954-M8GDC-J656513510531565115x1154-M8GDC-J808016512535875140x1404-M8订货须知：一、①真空阀产品名称与型号②真空阀口径③真空阀是否带附件二、若已经由设计单位选定公司的ZRSF（H）型电子式三通电动调节阀型号，请按ZRSF（H）型电子式三通电动调节阀型号相关产品：电磁真空带充气阀DDC-JQ系列电磁真空带充气阀DDC-JQ-B系列低真空电磁压差充气阀DYC-JQ系列电磁真空压差式充气阀DYC-JQ、GYC-JQ系列电磁高真空充气阀GQC系列电磁高真空带充气阀GDC-Q5型电磁高真空挡板阀GDC-J系列气动高真空挡板阀GDQ系列高真空挡板阀GD-J系列电、气动高真空挡板阀GDQ-J(b)系列(带波纹管密封)气动高真空挡板阀GDQ-J(b)-A系列(带波纹管密封)手动高真空挡板阀GD-J(b)系列(带波纹管密封)常闭型气动高真空挡板阀GDQ-J-A系列三通式气动高真空挡板阀GDQ-JS系列电磁高真空挡板阀GDC-5型高真空蝶阀GI系列高真空蝶阀GI-A系列高真空蝶阀GI-C系列气动高真空蝶阀GIQ系列气动高真空蝶阀GIQ-A系列气动高真空蝶阀GIQ-B系列气动高真空蝶阀GIQ-AB系列电动高真空蝶阀GID系列电动高真空蝶阀GID-A系列真空(压力)球阀GU系列气动真空(压力)球阀GUQ系列电动真空(压力)球阀GUD系列高真空微调阀GW-J-T系列高真空隔膜阀GM系列活塞角座阀J611F系列真空流量调节阀ZT-B系列超高真空插板阀CC-A系列气动超高真空插板阀CCQ-A系列阀门的安装维护与操作正确地选择了阀门之后，还要正确安装、维护与操作，这样才能充分发挥其效能。
真空插板阀结构及工作原理
真空插板阀结构及工作原理一、引言真空插板阀是一种常见的工业阀门，在高真空和低真空系统中广泛应用。
由于其简单、耐用和可靠的特点，被认为是真空系统中一种最好的阀门之一。
本文将详细介绍真空插板阀的结构、工作原理和使用特点，供读者参考。
真空插板阀主要由下列部分组成：阀体、插板、密封圈、传动装置和其他相关附件。
下面，我们逐一介绍这些部分的主要结构。
（一）阀体真空插板阀的阀体是一个容器，它通常由钢板或铸铁制成，并在内部安装了插板。
阀体内部的构造应尽可能简单，以保证有效的气密性。
（二）插板插板是真空插板阀的一个关键部件，它直接影响到该阀的工作性能。
通常情况下，插板是一个长方形的金属板，其尺寸和阀体相匹配。
插板上有一个齿轮等传动装置，可通过旋转来打开或关闭阀门。
在插板的两端，通常安装了密封圈，以确保插板在关闭时与阀体紧密贴合，从而防止气体泄漏。
（三）密封圈密封圈是一种环状零件，通常安装在插板的两端，可以与阀体形成闭合的密封结构。
为了确保紧密贴合，密封圈多是由弹性的橡胶或橡胶复合材料制成。
（四）传动装置真空插板阀的传动装置通常由齿轮组成，可以手动或自动驱动。
在实际使用中，多使用电动或气动驱动装置。
（五）其他相关附件真空插板阀还包括其他一些附件，如控制面板、阻尼装置、传感器等，以确保其正常工作。
真空插板阀的工作原理是通过插板的旋转来打开或关闭阀门。
当插板向阀体打开时，气体可以通过阀门进入系统。
当插板向阀体关闭时，气体被阻断，从而保持系统处于真空状态。
在真空系统中，插板与阀体之间的气密性是非常重要的，如果气泄漏超过了设定的限制，就可能对真空系统的工作造成不利影响。
密封圈的质量和安装是维持真空系统气密性的关键。
四、真空插板阀的使用特点（一）简单、耐用真空插板阀的结构简单，易于安装和维修，具有坚固、耐用、可靠等特点。
它们可以在恶劣的环境下工作，并且耐受高度腐蚀和高温的气体流。
（二）气密性好真空插板阀的密封圈多为松软的橡胶或橡胶复合材料，密封性能好。
插板阀
插板阀目录气动插板阀气动超高真空插板阀CCQ-A超高真空插板阀CC-A首页>>产品中心>>其它真空阀类>>CC-A 系列超高真空插板阀CC-A 系列超高真空插板阀是通过手柄以螺杆传动推动钢球架运动，撑开阀板关闭，又靠弹簧力收拢阀板，打开后再退出的真空阀门。
阀门适用于超高真空系统中接通或截止气流之用。
高真空系统中接通或截止气流之用。
适用的工作介质为洁净的空气和非腐蚀性气体。
主要技术性能适用范围(Pa)105～1.3x10-7阀门漏率(Pa.L/S)DN≤200为≤1.3x10-7DN≥250为≤6.7x10-7阀门烘烤温度（℃）≤150(除传动装置外)开阀时阀板两侧压力差(Pa)≤2.7x103阀板密封件氟橡胶轴封处密封件不锈钢波纹管连接及外形尺寸型号通径(DN)ΦD ΦD0ΦD1ΦD2ΦD3H A n-d L L1B 法兰标准CC-50A 508972.461.655.6/60918-M849316580GB/T6071CC-63A 6311492.182.676.6/651058-M854719080CC-80A 801301109993/6513016-M860722580CC-100A100152130.2120.7114.7/7015216-M8660267100CC-150A150202181171.5165.5/7020220-M8784350100CC-200A200254231.8222.3216.6/8025124-M8882426100CC-250A2503142883082752718530024-M101146570130JB5278CC-300A3003653383533233189035232-M101206613130/订货须知：一、①真空阀产品名称与型号②真空阀口径③真空阀是否带附件二、若已经由设计单位选定公司的ZRSF（H）型电子式三通电动调节阀型号，请按ZRSF（H）型电子式三通电动调节阀型号相关产品：电磁真空带充气阀DDC-JQ系列电磁真空带充气阀DDC-JQ-B系列低真空电磁压差充气阀DYC-JQ系列电磁真空压差式充气阀DYC-JQ、GYC-JQ系列电磁高真空充气阀GQC系列电磁高真空带充气阀GDC-Q5型电磁高真空挡板阀GDC-J系列气动高真空挡板阀GDQ系列高真空挡板阀GD-J系列电、气动高真空挡板阀GDQ-J(b)系列(带波纹管密封)气动高真空挡板阀GDQ-J(b)-A系列(带波纹管密封)手动高真空挡板阀GD-J(b)系列(带波纹管密封)常闭型气动高真空挡板阀GDQ-J-A系列三通式气动高真空挡板阀GDQ-JS系列电磁高真空挡板阀GDC-5型高真空蝶阀GI系列高真空蝶阀GI-A系列高真空蝶阀GI-C系列气动高真空蝶阀GIQ系列气动高真空蝶阀GIQ-A系列气动高真空蝶阀GIQ-B系列气动高真空蝶阀GIQ-AB系列电动高真空蝶阀GID系列电动高真空蝶阀GID-A系列真空(压力)球阀GU系列气动真空(压力)球阀GUQ系列电动真空(压力)球阀GUD系列高真空微调阀GW-J-T系列高真空隔膜阀GM系列活塞角座阀J611F系列真空流量调节阀ZT-B系列超高真空插板阀CC-A系列气动超高真空插板阀CCQ-A系列气动插板阀一、产品[插板阀]的详细资料：产品型号：SCZ产品名称：插板阀产品特点：插板阀报价本产品驱动装置可采用电动、气动、手动、伞齿轮转动等装置。
NKZ41H真空隔离闸阀
首页>>产品中心>>NKZ41H真空隔离闸阀一、主要性能规范 Chief property and specification ：试验压力 Test pressure二、使用范围 Applicable ：三、主要零件材料 Materials for main parts ：四、主要尺寸及重量 Main dimensions and weight：五、主要尺寸及重量 Main dimensions and weight：订货须知：一、①NKZ41H真空隔离闸阀产品名称与型号②NKZ41H真空隔离闸阀口径③NKZ41H真空隔离闸阀是否带附件二、若已经由设计单位选定公司的NKZ41H真空隔离闸阀型号，请按NKZ41H真空隔离闸阀型号三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，相关产品：电动真空球阀GI高真空蝶阀GDQ-J气动高真空挡板阀真空球阀气动真空球阀气动真空球阀<<阀门采购流程及注意事项>>：1、询价应当找专业符合阀门产品的厂家，尽量找有实力的品牌或合作过的厂家，避免技术不成熟、价格昂贵、质量不过关、货期时间长。
2、提供准确详细的产品询价内容，最好提供设计院的图纸或相关资料。
3、寻找两到三家企业报价最为对比，并了解是否符合产品相关要求。
4、跟厂家确认质量达标问题、增值税发票问题、运费问题、包装方式问题、货期问题。
5、将准确的询价单及图纸提交给专业技术人员进行确认。
6、采购前先检查供应商的资质、产品检验报告、相关案例等。
7、下单时检查合同内的事项是否有跟变及是否符合要求，避免照成后续一些不必要的问题出现。
8、收到阀门后注意检查是否有合格书、标牌、质保书、检验报告、保修卡、产品说明书。
9、检查产品在适合在运输过程中照成损坏，是否有明显的质量问题。
<<阀门的分类>>阀门的用途广泛，种类繁多，分类方法也比较多。
气动高真空挡板阀
首页>>产品中心>>真空挡板阀类>>GDQ系列气动高真空挡板阀GDQ系列气动高真空挡板阀(又称角阀)是用压缩空气为动力，通过电磁换向阀改变气路方向，推动气缸活塞上下运动，带动阀杆上下运动，使阀板开启或关闭，从而达到在真空系统中接通或切断气流的目的。
GDQ-J型为角通型式，GDQ-S型为带预抽口的三通型式。
适用的工作介质为空气及非腐蚀性气体。
主要技术性能适用围(Pa) 105～1.3x10-4阀门漏率(Pa.L/S) ≤1.3x10-6介质温度（℃）-25～+80(密封材料为丁腈橡胶) -30～+150(密封材料为氟橡胶)气源压力(MPa) 0.4～0.8安装位置DN＜300任意,DN≥300垂直电源电压标准出厂：AC220V/50Hz特殊指定：AC110V；DC24V；DC12V等信号反馈标准出厂：不带反馈信号特殊指定：磁性开关DC/AC5～240V(图一)(KF)连接及外形尺寸型号通径(DN) ΦDΦB H A 法兰标准GDQ-J10/KF 10 30 12.2 180 30GB4982 GDQ-J16/KF 16 30 17.2 180 40((图二)活套法兰连接及外形尺寸注：其中DN400以上底部采用死法兰n-Mb。
订货须知：一、①真空阀产品名称与型号②真空阀口径③真空阀是否带附件二、若已经由设计单位选定公司的ZRSF（H）型电子式三通电动调节阀型号，请按ZRSF（H）型电子式三通电动调节阀型号相关产品：电磁真空带充气阀DDC-JQ系列电磁真空带充气阀DDC-JQ-B系列低真空电磁压差充气阀DYC-JQ系列电磁真空压差式充气阀DYC-JQ、GYC-JQ系列电磁高真空充气阀GQC系列电磁高真空带充气阀GDC-Q5型电磁高真空挡板阀GDC-J系列气动高真空挡板阀GDQ系列高真空挡板阀GD-J系列电、气动高真空挡板阀GDQ-J(b)系列(带波纹管密封)气动高真空挡板阀GDQ-J(b)-A系列(带波纹管密封)手动高真空挡板阀GD-J(b)系列(带波纹管密封)常闭型气动高真空挡板阀GDQ-J-A系列三通式气动高真空挡板阀GDQ-JS系列电磁高真空挡板阀GDC-5型高真空蝶阀GI系列高真空蝶阀GI-A系列高真空蝶阀GI-C系列气动高真空蝶阀GIQ系列气动高真空蝶阀GIQ-A系列气动高真空蝶阀GIQ-B系列气动高真空蝶阀GIQ-AB系列电动高真空蝶阀GID系列电动高真空蝶阀GID-A系列真空(压力)球阀GU系列气动真空(压力)球阀GUQ系列电动真空(压力)球阀GUD系列高真空微调阀GW-J-T系列高真空隔膜阀GM系列活塞角座阀J611F系列真空流量调节阀ZT-B系列超高真空插板阀CC-A系列气动超高真空插板阀CCQ-A系列电磁阀系列价格供用户或工程项目做预算一、阀门的选型步骤1.明确阀门在设备或装置中的用途，确定阀门的工作条件：适用介质、工作压力、工作温度等等。
《中国机械工业标准汇编——阀门卷(第二版)》(整理合集)
《中国机械工业标准汇编——阀门卷（第二版）》(整理合集) 阀门标准汇编目录如下：一、阀门基础/read.php?tid=15077&fpage=2GB/T 1047-2005 管道元件DN(公称尺寸)的定义和选用GB/T1048-2005 管道元件PN(公称尺寸)的定义和选用GB/T12220-1989 通用阀门标志GB/T12221-2005 金属阀门结构长度GB/T12222-2005 多回转阀门驱动装置的连接GB/T12223-2005 部分回转阀门驱动装置的连接GB/T12224-2005 钢制阀门一般要求GB/T12247-1989 蒸汽疏水阀分类GB/T12250-2005 蒸汽疏水阀术语、标志、结构长度GB/T12712-1991 蒸汽供热系统凝结水回收及蒸汽疏水阀技术管理要求JB/T74-1994 管路法兰技术条件JB/T7928-1999 通用阀门供货要求JB/T8530-1997 阀门电动装置型号编制方法增加部分：GB/T11698-1989 船用法兰连接金属阀门结构长度GB/T12252-1989 通用阀门供货要求JB/T 106-2004 阀门的标志与涂漆JB/T308-2004 阀门型号编制方法JB/T 2203-1989 弹簧式安全阀结构长度JB/T2205-2000 减压阀结构长度JB2765-1981 阀门名词术语二、阀门材料/read.php?tid=15078&fpage=2GB/T12225-2005 通用阀门铜合金铸件技术条件GB/T12226-2005 通用阀门灰铸铁件技术条件GB/T12227-2005 通用阀门球墨铸铁件技术条件GB/T12228-2005 通用阀门碳素钢锻件技术条件GB/T12229-2005 通用阀门碳素钢铸件技术条件GB/T12230-2005 通用阀门不锈钢铸件技术条件JB/T 5300-1991 通用阀门材料JB/T 6438-1992 阀门密封面等离子弧堆焊技术要求JB/T 7248-1994 阀门用低温钢铸件技术条件JB/T 7744-1995 阀门密封面等离子弧堆焊用合金粉末增加标准JB/T 6369-2005 柔性石墨金属缠绕垫片技术条件JB/T 6617-1993 阀门用柔性石墨填料环技术条件JB/T 6618-2005 金属缠绕垫用聚四氟乙烯带技术条件JB/T 6626-1993 聚四氟乙烯编织填料JB/T 6627-1993 碳纤维浸渍聚四氟乙烯编织填料JB/T 6628-1993 柔性石墨复合增强垫JB/T 7759-1995 芳纶纤维酚醛纤维编织填料技术条件JB/T 8558-1997 石棉—聚四氟乙烯混编填料JB/T 8560-1997 碳纤维—聚四氟乙烯混编填料JB/T 9142-1999 阀门用缓蚀石棉填料技术条件三、阀门产品/read.php?tid=15079&fpage=2GB/T 4213-1992 气动调节阀GB 7512-2006 液化石油气瓶阀GB/T 8464-1998 水暖用内螺纹连接阀门GB 10877-1989 氧气瓶阀GB 10879-1992 溶解乙炔气瓶阀GB/T 12232-2005 通用阀门法兰连接铁制闸阀GB/T 12233-1989 通用阀门铁制截止阀与升降式止回阀GB/T 12234-1989 通用阀门法兰和对焊连接钢制闸阀GB/T 12235-1989 通用阀门法兰连接钢制截止阀和升降式止回阀GB/T 12236-1989 通用阀门钢制旋启式止回阀GB/T 12237-1989 通用阀门法兰和对焊连接钢制球阀GB/T 12238-1989 通用阀门法兰和对夹连接蝶阀GB/T 12239-1989 通用阀门隔膜阀GB/T 12240-1989 通用阀门铁制旋塞阀GB/T 12241-2005 安全阀一般要求GB/T 12243-2005 弹簧直接载荷式安全阀GB/T 12244-1989 减压阀一般要求GB/T 12246-1989 先导式减压阀GB 13438-1992 氩气瓶阀GB 13439-1992 液氯瓶阀GB/T 13932-1992 通用阀门铁制旋启式止回阀GB/T 14173-1993 平面钢闸门技术条件GB/T 15185-1994 铁制和铜制球阀GB 15382-1994 气瓶阀通用技术条件GB/T 19672-2005 管线阀门技术条件JB/T 450-1992 PN16.0~32.0MPa锻造角式高压阀门、管件、紧固件技术条件JB/T 2766-1992 PN16.0~32.0MPa锻造高压阀门结构长度JB/T 2768-1992 PN16.0~32.0MPa管子、管件、阀门端部尺寸JB/T 2769-1992 PN16.0~32.0MPa螺纹法兰JB/T 2770-1992 PN16.0~32.0MPa接头螺母JB/T 2771-1992 PN16.0~32.0MPa接头JB/T 2772-1992 PN16.0~32.0MPa盲板JB/T 2773-1992 PN16.0~32.0MPa双头螺柱JB/T 2774-1992 PN16.0~32.0MPa阶端双头螺柱及螺孔尺寸JB/T 2775-1992 PN16.0~32.0MPa螺母JB/T 2776-1992 PN16.0~32.0MPa透镜垫JB/T 2777-1992 PN16.0~32.0MPa无孔透镜垫JB/T 2778-1992 PN16.0~32.0MPa管件和紧固件温度标记JB/T 3595-2002 电站阀门一般要求JB/T 5298-1991 管线用钢制平板闸阀JB/T 5299-1999 液控止回阀JB/T 6441-1992 压缩机用安全阀JB/T 6900-1993 排污阀JB/T 6901-1993 封闭式眼镜阀JB/T 7245-1994 制冷装置用截止阀JB/T 7352-1994 工业过程控制系统用电磁阀JB/T 7376-1994 气动空气减压阀技术条件JB/T 7387-1994 工业过程控制系统用电动控制阀JB/T 7550-1994 空气分离设备用切换蝶阀JB/T 7745-1995 管线球阀JB/T 7746-1995 缩径锻钢阀门JB/T 7747-1995 针形截止阀JB/T 7749-1995 低温阀门技术条件JB/T 8219-1999 工业过程测量和控制系统用电动执行机构JB/T 8527-1997 金属密封蝶阀JB/T 8528-1997 普通型阀门电动装置技术条件JB/T 8529-1997 隔爆型阀门电动装置技术条件JB/T 8531-1997 阀门手动装置技术条件JB/T 8691-1998 对夹式刀型闸阀JB/T 8692-1998 烟道蝶阀JB/T 8937-1999 对夹式止回阀JB/T 9081-1999 空气分离设备用低温截止阀和节流阀技术条件JB/T 9093-1999 蒸汽疏水阀技术条件JB/T 9094-1999 液化石油气设备用紧急切断阀技术条件JB/T 10529-2005 陶瓷密封阀门技术条件JB/T 10530-2005 氧气用截止阀增加标准CB/Z 800-2004 船用阀门选用指南CJ/T 153-2001 自含式温度控制阀CJ/T 179-2003 自力式流量控制阀DL/T 641-2005 电站阀门电动执行机构DL/T 922-2005 火力发电用止回阀技术条件DL/T 959-2005 电站锅炉安全阀应用导则GB/T 10868-2005 电站减温减压阀GB 10869-1989 电站调节阀技术条件GB/T 17213-2005 工业过程控制阀HG/T 2434-1993 搪玻璃阀门技术条件HG/T 3704-2003 氟塑料衬里阀门通用技术条件HG/T 21505-1992 组合式视镜HG/T 21575-1994 带灯视镜HG/T 21637-1991 化工管道过滤器JB/T 1308-1999 PN250MPa阀门及管件JB/T 2195-1998 YDF2系列阀门电动装置用三相异步电动机技术条件JB/T 4077-1991 高真空插板阀型式与基本参数JB/T 4078-1991 高真空挡板阀型式与基本参数JB/T 4079-1991 高真空蝶阀型式与基本参数JB/T 4080-1991 高真空电磁阀型式与基本参数JB/T 5223-1991 工业过程控制系统用气动长行程执行机构JB/T 5345-2005 变压器用蝶阀JB/T 6304-1992 汽轮机主要专用阀门技术条件JB/T 6323-2002 减温减压装置JB/T 6446-2004 真空阀门JB/T 7245-1994 阀式孔板节流装置JB/T 7368-1994 工业过程控制用阀门定位器JB/T 7538-1994 管道用篮式过滤器JB/T 8670-1997 YBDF2系列阀门电动装置用隔爆型三相异步电动机技术条件JB/T 8864-2004 阀门气动装置技术条件JB/T 10233-2001 符合HART协议的电动执行机构通用技术条件JB/T 10387-2002 符合FF协议的智能电动执行机构JB/T 10507-2005 阀门用金属波纹管四、阀门试验和检验/read.php?tid=15167GB/T 12242-2005 压力释放装置性能试验规范GB/T 12245-1989 减压阀性能试验方法GB/T 12251-2005 蒸汽疏水阀试验方法GB/T 13927-1992 通用阀门压力试验JB/T 5296-1991 流量系数和流阻系数的试验方法JB/T 6439-1992 阀门受压铸钢件磁粉探伤检验JB/T 6440-1992 阀门受压铸钢件射线照相检验JB/T 6899-1993 阀门的耐火试验JB/T 6902-1993 阀门铸钢件液体渗透检查方法JB/T 6903-1993 阀门锻钢件超声波检查方法JB/T 7748-1995 阀门清洁度和测定方法JB/T 7927-1999 阀门铸钢件外观质量要求增加标准GB/T 8104-1987 流量控制阀试验方法GB/T 8105-1987 压力控制阀试验方法GB/T 8106-1987 方向控制阀试验方法GB/T 8107-1987 液压阀压差-流量特性试验方法JB/T 6904-1993 气瓶阀的检验与试验JB/T 7539-1994 机电产品包装检验规程导则JB/T 7760-1995 阀门填料密封试验规范JB/T 8858-2004 闸阀静压寿命试验规程JB/T 8859-2004 截止阀静压寿命试验规程JB/T 8860-2004 旋塞阀静压寿命试验规程JB/T 8861-2004 球阀静压寿命试验规程JB/T 8862-2000 阀门电动装置寿命试验规程JB/T 8863-2004 蝶阀静压寿命试验规程JB/T 9092-1999 阀门的检验与试验JB/T 9143-1999 缓蚀石棉填料腐蚀试验方法JB/T 50005-1999 阀门用柔性石墨填料环产品质量分等JB/T 50006-1999 碳纤维浸渍聚四氟乙烯编织填料产品质量分等JB/T 50007-1999 聚四氟乙烯编织填料产品质量分等JB/T 50008-1999 柔性石墨烯编织填料产品质量分等JB/T 53023-1999 真空阀门产品质量分等JB/T 53036-1999 止回阀产品质量分等JB/T 53072-1999 封闭式眼镜阀产品质量分等JB/T 53162-1999 闸阀产品质量分等JB/T 53165-1999 高压平衡截止阀产品质量分等JB/T 53166-1999 隔膜阀产品质量分等JB/T 53167-1999 球阀产品质量分等JB/T 53168-1999 多回转阀门电动装置产品质量分等JB/T 53170-1999 弹簧直接载荷式安全阀产品质量分等JB/T 53171-1999 蝶阀产品质量分等JB/T 53172-1999 液化石油气瓶阀产品质量分等JB/T 53173-1999 阀门碳素钢铸件产品质量分等JB/T 53174-1999 截止阀产品质量分等JB/T 53177-1999 溶解乙炔气瓶阀产品质量分等JB/T 53183-1999 阀门用灰铸铁件产品质量分等JB/T 53200-1999 对夹式刀形闸阀产品质量分等JB/T 53217-1999 氧气瓶阀产品质量分等JB/T 53242-1999 管线用钢制平板闸阀产品质量分等JB/T 53243-1999 通用阀门球墨铸铁件产品质量分等JB/T 53265-1999 先导式减压阀产品质量分等JB/T 58600-1999 柔性石墨金属缠绕垫片产品质量分等SH/T 3064-2003 石油化工钢制通用阀门选用检验及验收SH/T 3518-2000 阀门检验与管理规程。
真空阀门分类
真空阀门一、关于真空阀门真空阀门具有下列特点：压力低于大气压，而阀瓣上的压降不能超过1公斤力/厘米2。
介质的工作温度取决于使用装置的工艺过程。
温度一般不超过-70 ~ +150℃的范围。
对这类阀门最基本的要求是保证连接的高度密封性和结构与垫片材料的致密性。
按介质压力真空阀门可分成四组：1）低真空阀门：介质压力p=760~1毫米汞柱；(1×10+5Pa~1×10+2Pa)2）中真空阀门：p=1×10-3 毫米汞柱。
(1×10+2Pa~1×10-1Pa)3）高真空阀门：p=1×10-4 ~1×10-7 毫米汞柱；(1×10-1Pa~1×10-5Pa)4）超高真空阀门：p≤1×10-8 毫米汞柱。
(1×10-5Pa~0Pa)作为通径小于250毫米的闭路阀门，被广泛采用的的阀杆作直线运动的真空波纹管截止阀。
闸阀却受到较大的限制，但这主要是对于大通径来说的。
可用的还有球形旋塞阀（球阀）、柱塞阀和蝶阀。
作真空阀用的旋塞阀未得到推广，因为旋塞阀需要用油润滑，使油汽可能进入真空系统，而这是不允许的。
真空阀门既可用现场手控和遥控，也可用电动、电磁传动（电磁阀）、气动和液动控制。
真空阀门关闭件是用像胶密封圈或金属密封圈来密封的。
波纹管截止阀的波纹管是用不锈钢、高锌黄铜JI80、塑料和其他材料制成。
小通径（口径在10毫米以下）的截止阀关闭件可采用膜片密封。
低真空和中真空可以采用球形旋塞阀。
真空阀门型号组成：正确选择阀门的型号和规格就要了解真空阀门的型号的编制方法;本公司真空阀门的型号编制方法与ZBJ78016-89《真空阀门型号、编制方法》基本相似。
产品型号由基本型号和辅助型号两部分组成，中间用短横线隔开，型号构成如下所示：代表产品的使用真空度范围，以其关键字汉语拼音第一个字母(印刷体大写)表示1. 代表真空度范围为：低真空105~10-1Pa (760~10托) 用——D；2. 代表真空度范围为：高真空105~10-4Pa (760~10-6托) 用——G；3. 代表真空度范围为：超高真空10~ 10-7Pa (760 ~10-9托) 用——C；代表阀板结构形式或产品职能类别，以其关键字汉语拼音第一(或第二)个字母(印刷体大写)表示如：C 插板阀、Q 充气阀、D 挡板阀、U 球阀、F 翻板阀、W 微调阀、I 蝶阀、Y 压差阀、M 隔膜阀；代表产品驱动方式，以其关键字汉语拼音第一个字母(印刷体大写)表示：S手动、D 电动、Q 气动、C 磁动、Y 液动；代表阀门通道形式，以其关键字汉语拼音第一个字母(印刷体大写)表示：Z直通阀、J 角通阀、S 三通阀；特例: 只有带充气的阀门用汉语拼音大写字母Q作代号，其它种类阀门均不用符号作代号。
高真空气动挡板阀气缸与活塞杆直径的选用
本文 以一 个大 气压 ．公 称 通径 ＤＮ１ ６ ０高 真
空气动挡 板 阀为例 来计算 。见 图 １及表 １ 。
此 外 ．紧固件组会 自动记 录与 之配合 的孔特
的 数据库 和 应 用 程序 。 通 过 Ｃ语 言 编程 及 应 用 程 序与 Ｐ ｒ Ｏ ／ Ｅ的无 缝 集 成 ．用 户 和 第 三 方 能 够 在 Ｐ ｒ ｏ ／ Ｅ系 统 中增 加 所 需 的 功 能 。 因 此 。紧 固 件 工 具 软件 采 用 Ｖ Ｃ＋ ＋ 和 Ｐ ｒ ｏ ／ Ｔ ＯＯＬ ＫＩ Ｔ进 行组
（ 也 可 以根据 实际工 作压力带 入计 算 ） 。 根 据计 算 得 ：ｑ Ｍ Ｆ ＝ ２ ． ５ ２ ＭＰ ａ ，ｑ ＝ ３ ． ３ ＭＰ ａ ，查 表 １知 ［ ｑ ］＝ ５ Ｍ Ｐ ａ ，ｑ ｍ １ ． ＂ ≤ｑ ≤ ［ ｑ ］ ，由此得 出 ，
符合设计 要求 。
图 １
２ 活 塞 的 受 力计 算 方 法
密 封 而 必 需 比
密封 而 汁筲 ： 比 密封 而 许 ＿ Ｌ ｝ Ｉ 比
ｑ Ⅵ Ｉ
ｑ ［ ｑ Ｊ
ｇ （ １ ＿ ８ ＋ （ ） ． ９ Ｐ ） ／ 、 ／ 鲁
ｐ ／ 叮 Ｔ（ Ｄ ＋ ６ Ｍ ） ｂ Ｍ ５
Ｍ Ｐ
ＭＰ ａ ＭＰ ａ
一
０
缸及活 塞杆 的直 径 ．为解 决这一 问题提供参 考。
１ 校 核 挡 板 阀 阀 盖 密 封 面 计 算 比 压
板 阀具 有结构 简单 ，开 闭 时间短 ，安全 可靠 ，坚 固耐用 。并且 可 以自动 控制等 优点 。被广 泛应 用 于电子 、化工 、冶金 、航 空 、航天 、材料 、生物 医药 、原子能 、宇宙探 测等高 科技领 域 。高真 空
高真空 L 型阀 XLD 系列 使用说明书
文件No.XL-OMY0002高真空L型阀XLD系列安全注意事项‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐ 21．使用注意事项1 ‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐ 4 （配管 , 气源）2. 使用注意事项2 ‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐ 5 （设计注意事项 , 选型 , 安装 , 配管 , 维修保养）3．使用注意事项3 ‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐ 7 （维修零部件）4．产品规格‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐ 9 5．构造‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐ 11 6．操作方法‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐12 7．外形尺寸‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐ 13 8．型式表示方法‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐ 14 9．保证期限和保证范围‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐ 15 10．零部件更换要领‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐16安全注意事项此处所示的注意事项是为了确保您能安全正确地使用本产品，预先防止对您和他人造成危害和伤害而制定的。
这些注意事项，按照危害和伤害的大小及紧急程度分为“注意”“警告”“危险”三个等级。
无论哪个等级都是与安全相关的重要内容，所以除了遵守国际规格(ISO/IEC)、日本工业规格(JIS)*1)以及其他安全法规*2)外，这些内容也请务必遵守｡*1) ISO 4414: Pneumatic fluid power -- General rules relating to systemsISO 4413: Hydraulic fluid power -- General rules relating to systemsIEC 60204-1: Safety of machinery -- Electrical equipment of machines (Part 1: General requirements)ISO 10218: Manipulating industrial robots-SafetyJIS B 8370: 空气压系统通则JIS B 8361: 油压系统通则JIS B 9960-1: 机械类的安全性-机械的电气装置（第1部：一般要求事項)JIS B 8433: 产业用操作机器人-安全性等*2) 劳动安全卫生法等注意误操作时，有人员受伤的风险，以及物品损坏的风险｡警告误操作时，有人员受到重大伤害甚至死亡的风险。
真空气动挡板阀
真空气动挡板阀一、简介气动高真空挡板阀(又称角阀)是用压缩空气为动力，通过电磁换向阀改变气路方向，推动气缸活塞上下运动，带动阀杆上下运动，使阀板开启或关闭，从而达到在真空系统中接通或切断气流的目的。
GDQ-J型为角通型式，GDQ-S型为带预抽口的三通型式。
适用的工作介质为空气及非腐蚀性气体。
以压缩空气为动力，气体经轻油雾器，换向阀进入气缸，使活塞上、下运动以带动阀杆和阀瓣开闭，达到接通或截至气流，采用电磁换向阀可以远距离控制和电器连锁控制DN32~1000真空度<1.33×10-5Pa适用温度：-25~+80小口径高真空挡板阀阀体均为精细铸件“气孔、疏松、夹砂”等铸造缺陷会影响阀体的漏气率二、真空阀门型号编制方法JB1633-75《真空阀门型号编制方法》标准，适用于超高真空阀、高真空阀、低真空阀等。
1.真空阀门型号编制真空阀门型号有基本型号和辅助型号两部分组成，中间用短横线隔开，如图1-2所示（1）使用范围代号用汉语拼音第一个字母印刷体大写字母表示，如下表的规定：（2）阀板结构型式或产品职能类别代号用汉语拼音第一或第二个字母印刷体大写字母表示，如下表所示：（3）驱动方式代号用汉语拼音第一个字母印刷体大写字母表示，如下表所示：（手动方式省略本（4）通道型号代号用汉语拼音第一个字母印刷体大写字母表示，如下表所示：（5）性能参数代号用阿拉伯数字表示公称通径，单位为毫米（mm）。
对于带充气的阀门，则在性能参数前加印刷体大写字母Q。
（6）设计序号代号从第二次设计起用汉语拼音印刷体大写字母顺序表示。
真空阀门型号编制示例气动、挡板、高真空阀门、直角式、公称通径300mm：GDQ-J300真空气动挡板阀结构原理高真空气动挡板阀超高真空角阀高真空角阀。
真空泵逆止阀
真空泵逆止阀1.2介质温度不同规格产品，否则线圈会烧掉，密封件老化，严重影响寿命命。
1.3介质粘度，通常在50cSt以下。
若超过此值，通径大于15mm用ZDF系列多功能电磁阀作特殊订货。
通径小于15mm订高粘度电磁阀。
1.4介质清洁度不高时都应在电磁阀前配装反冲过滤阀，压力低时尚可选用直动膜片式电磁阀作例如CD—P。
1.5介质若是定向流通，且不允许倒流ZDF—N和ZQDF—N单需用双向流通，请作特殊要求提出。
1.6介质温度应选在电磁阀允许范围之内。
真空阀门目录一、真空充气阀类1、DDC-JQ系列电磁真空带充气阀2、DDC-JQ-B系列电磁真空带充气阀3、DYC-Q系列低真空电磁压差充气阀4、GYC-JQ系列高真空电磁压差式充气阀5、GQC系列电磁高真空充气阀6、GDC-Q5型、GDC-5型电磁真空阀DDC-JQ系列电磁真空带充气阀DDC-JQ型系列电磁真空带充气阀是安装在机械式真空泵上的专用阀门。
阀门与泵接在同一电源上，泵的开启与停止直接控制了阀的开启与关闭。
当泵停止工作或电源突然中断时，阀能自动将真空系统封闭，并将大气通过泵的进气口充入泵腔，避免泵油返流污染真空系统。
适用的工作介质为空气及非腐蚀性气体。
注:快卸及活套法兰连接方式请参阅DDC-JQ-B系列电磁真空带充气阀(内有DN100规格).主要技术性能适用范围(Pa) 105～1x10-2阀门漏率(Pa.L/S)＜6.7x10-4适用温度(℃) -25～+50线圈温升(℃) ≤65开闭时间(S) ≤3电源电压(V/Hz) 220±10%/50法兰标准JB919连接及外形尺寸型号通径(DN)ΦWΦB H h bxb n-d 匹配机械泵型号DDC-JQ16 68 42 176 28 48x48 4-M5 2XZ-0.5/116ADDC-JQ25 82 55 199 35 58x58 4-M6 2XZ-2/4 25ADDC-JQ32 92 64 226 40 68x68 4-M6 2XZ-4 32DDC-JQ40 110 70 245 44 80x80 4-M6 2XZ-8 40DDC-JQ50 125 90 290 56 95x95 4-M8 2X-15 50ADDC-JQ65 135 105 320 65 115x115 4-M8 2X-30A 65DDC-JQ80 165 125 367 75 140x140 4-M8 2X-70A 80DDC-JQ-B系列电磁真空带充气阀DDC-JQ-B型系列电磁真空带充气阀是安装在机械式真空泵上的专用阀门。
真空阀门选型
选用真空阀门要考虑的因素（依据）根据工作压力有低真空阀门、高真空阀门和超高真空阀门。
根据结构特点有挡板阀、插板阀、蝶阀、球阀、隔膜阀、角阀、直通阀、三通阀。
根据传动原理有手动、气动、电动、电磁。
一般气动是电磁先导、气缸执行动作的过程，也可用手控制先导阀气缸执行动作的过程。
电动为手、电两用，当停电时可用手动进行操作。
根据材料有不锈钢、碳钢、铝合金为主体材料的阀门。
根据动密封的材料也可分金属密封和非金属密封阀门。
轴封用O形橡胶圈一般真空动密封的漏率为10-4Pa.L/S，在轴运动过程中真空度不高，可用于要求不高的高真空条件下使用；轴封为金属波纹管密封，其漏率为10-7Pa.L/S,适用于超高真空条件下使用。
通用真空阀门的用途电磁真空带充气阀与电磁真空压差阀是专门用于防止机械真空泵返油的真空阀，安装于机械真空泵的进气口，并与泵同步开启和关闭。
一般不能用到其它地方，也就是说不能用于真空系统中作放气之用。
选用电磁真空压差阀的优点是耗电量很小，节省能源；DN≤50的阀体材质为铝合金，重量轻，体积小，阀板关闭速度快。
挡板阀用在真空管道中角通和三通的地方。
驱动方式为手、气、电磁、电动由用户决定。
其中GDC—J型电磁高真空挡板阀为金属波纹管密封，其应用范围较广,也可当充气阀用；安装位置可任意,可反顶一个大气压,并有反馈信号输出。
插板阀用在真空度要求高或管道尺寸要求高的场合。
全通导、阀门漏率为10-7Pa.L/S，双向密封。
驱动方式手、气、电动由用户决定。
气动和电动均带信号反馈装置。
隔膜阀与球阀为直通式，并能用在正压和真空并存的场合。
驱动方式手、气、电动由用户决定。
蝶阀为直通形式，手、气、电三种驱动方式由用户决定。
手动蝶阀开启角度任意可调；智能型的气动和电动蝶阀其开启角度也任意可调。
阀门的使用条件介质为纯净空气或非腐蚀性气体。
介质温度由使用橡胶的极端温度所决定：一般丁腈橡胶-30～+80℃。
氟橡胶 -25～+150℃。
高真空阀门漏率和升压率的区别
高真空阀门漏率和升压率的区别众所周知,任何一种真空设备包括极高真空设备,都存在着气体通过器壁、微孔从高压力区向低压力区渗透即漏气的现象,绝对不漏的真空设备是不存在的。
所谓的“漏”,必须和设备的最大允许漏量相联系。
只要将漏气控制在设备允许的范围内,则认为是合理的、经济的。
不同的真空设备对漏气量的要求是不同的,因此最大允许漏量也不一样。
漏率和升压率是用于检测真空设备密封性的两个重要参数。
漏率是在规定条件下处于高压力(或高浓度)下的气体在单位时间内通过漏孔流向低压力端(或低浓度端)的气体量,分为动态漏率和静态漏率。
升压率是通过被抽容器与真空泵隔离后测定随时间的增加而升高的压力值来确定的,是一个静态的概念。
升压率除了气体通过焊缝、密封件、材料本体向设备内部渗透的漏率外,还包括设备内部各器件本身的吸附气体的解吸和其它物质(如油、脂)的蒸汽压。
因此两个概念是不同的,漏率包含于升压率,其值只是升压率的一部分。
实际测量过程中,往往用升压率来检测,并把升压率与被测容积相乘作为漏率。
在一定范围这种转化是允许的、可行的,但超过适用范围,会发生数值严重背离的现象,即升压率达到指标,但转化后的漏率却大得不可思议。
下面以我公司高真空气动挡板阀为例,通过计算结果来说明漏率和升压率的差异,指出主要影响因素,并推而广之。
1、阀门参数表1给出了GDQ-J系列阀门各参数的统计结果。
为便于观察各参数的变化趋势,同时给出了变化趋势图(见图1)。
从曲线可看出,阀门密封圈总长和焊缝总长的增幅远小于阀门内表面积和容积的增长。
表1阀门参数表图1阀门参数变化曲线2、漏率计算本文论及的漏率主要包括大气通过密封圈和焊缝向真空侧的漏气量,没有把气体通过阀体材料渗入阀体内部的气体计算在内。
2.1、密封圈的漏率计算漏率计算以Roth关于单橡胶密封圈的密封过程基本方程为准。
式中C———气体从环形密封界面流过的总流导F———密封过程橡胶圈所受到的压紧力q———漏率T———以绝对温标表示的气体温度M———气体分子的分子量R0———环形密封界面的外径R1———环形密封界面的内径A———密封表面等边角锥的峰谷高度值L———环形界面的总长度w———橡胶圈表面接触宽度R———密封系数,与密封材料有关的常数Cr———橡胶圈的压缩比E———橡胶材料的杨氏模量ΔP———密封界面两侧的压力差不失一般性,计算结果满足下列前提:大气为标态环境(压力1. 013×105Pa、温度293K、相对湿度65%);密封材料为丁腈的“O”形圈;密封圈内径在10～300mm,压缩比取0.25,内径在300～1200mm,压缩比取0.3;密封面粗糙度为Ra1.6;计算值为密封圈对空气的漏率。
真空气动挡板阀原理
高真空挡板阀工作原理：高真空挡板阀门是真空系统中用以调节气流量、切断或接通管路的元件。
高真空挡板阀以压缩空气为动力, 通过电磁换向阀改变气路方向, 气缸驱动挡板阀启闭运动, 适用于 1.3×10-3Pa~1.0×105Pa真空系统中用以开启或隔断气流。
挡板阀具有结构简单, 开闭时间短, 安全可靠, 坚固耐用, 并且可以自动控制等优点, 被广泛应用于电子、化工、冶金、航空、航天、材料、生物、原子能、宇宙探测等高科技领域。
高真空气动挡板阀的气缸直径及活塞杆直径设计十分重要, 挡板阀在开闭时, 若气缸及活塞杆直径设计不合理则会导致阀门产生无法打开、启闭时间长等问题。
系统产生负压时,通过大气压跟系统压力的压差作用在密封件上,推动破真空阀密封件,打开密封面把外界大气引入系统,让系统压强升高破坏负压,直到破真空阀密封件重新下坠密封,外界大气不再进入系统.在系统正压时候，工作介质进入密封件上部，向下压紧密封件，系统压力越大，密封越紧，保证正压时破真空阀候滴水不漏。
气动活塞执行机构采用压缩空气作动力源，通过活塞的运动带动曲臂进行90度回转，达到使阀门自动启闭。
它的组成部分为：调节螺栓、执行机构箱体、曲臂、气缸体、气缸轴、活塞、连杆、万向轴。
气动调节阀的工作原理：气动调节阀由执行机构和调节机构组成。
执行机构是调节阀的推力部件，它按控制信号压力的大小产生相应的推力，推动调节机构动作。
阀体是气动调节阀的调节部件，它直接与调节介质接触，调节该流体的流量。
气动阀原理：就是以压缩空气（空压机）为动力源，通过电磁阀换向去驱动气动执行器，气动执行器带动阀门，实现阀门的开关。
气动阀：借助压缩空气驱动的阀门。
气动阀采购时只明确规格、类别、工压就满足采购要求的作法，在当前市场经济环境里是不完善的因为气动阀制造厂家为了产品的竞争，各自均在气动阀统一设计的构思下，进行不同的创新，形成了各自的企业标准及产品个性。
因此在气动阀采购时较详尽的提出技术要求，与厂家协调取得共识，作为气动阀采购合同的附件是十分必要的。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
GDQ 型气动高真空挡板阀
GDQ GDQ 适10型气动高真空挡板阀 型气动高真空挡板阀
GDQ 型气动高真空挡板阀是用压缩空气为动力，通过电磁换向阀改变气路方向，执行气缸驱动档板阀作启闭运动，在真空系统中作切断或接通气流之用。
适用的工作介质为空气及非腐蚀性气体。
气动高真空挡板阀按轴封结构可分GDQ-J 型橡胶密封和GDQ-Jb 型波纹管密封两种。
GDQ-J 为角通型式，GDQ-S 为带予抽口的三通型式。
G DQ 型气动高真空挡板阀主要技术性能
用范围Pa
5～1.3×10-4（轴封为橡胶）105～1.3×10-5（轴封为波纹管） 漏 6.7率Pa. l/s ×10-4（轴封为橡胶）6.7×10-5（轴封为波纹管）
-25～+80（密封件为丁腈橡胶）
介-3质温度℃
0～+150（密封件为氟橡胶）
气0.4源压力Mpa
～0.6
GD型手动高真空挡板阀
GD 型手动高真空挡板阀
GD 型适10手动高真空挡板阀
GD 型高真空挡板阀是组成真空系统的重要元件，在真空系统中作切断或接通气流之用。
适用的工作介质为空气及非腐蚀性气体。
高真空挡板阀按轴封结构可分GD-J 型橡胶密封和GD-Jb 型波纹管密封两种。
GD-J 为角通型式，GD-S 为带予抽口的三通型式。
GD 型高真空挡板阀主要技术性能
用范围 Pa
5～1.3×10-4 (轴封为橡胶)、105～1.3×10-5 (轴封为波纹管) 漏 6.7率 Pa.1/s
×10-4 (轴封为橡胶)、6.7×10-5 (轴封为波纹管) 介-25质温度 ℃
～+80（密封件为丁腈橡胶）、-30～+150（密封件为氟橡胶）。
