锅炉蒸汽压力控制系统
锅炉主蒸汽压力控制系统
目的和意义
目的
锅炉主蒸汽压力控制系统的目的是确 保锅炉产生的蒸汽压力稳定，以满足 生产工艺的需求，同时保证锅炉安全 、经济、高效地运行。
意义
锅炉主蒸汽压力控制系统对于工业生 产具有重要意义，它可以提高生产效 率、降低能耗、减少环境污染，并保 障生产过程的安全可靠。
标准化与模块化
为了便于系统的推广和应用，未来的锅炉主蒸汽压力控制 系统将更加注重标准化和模块化设计，提高系统的可维护 性和可扩展性。
谢谢
THANKS
02 锅炉主蒸汽压力控制系统概述
CHAPTER
系统组成
01
02
03
04
传感器
用于检测主蒸汽压力，将压力 信号转换为电信号。
控制器
接收传感器信号，根据控制策 略计算输出信号。
执行器
接收控制器输出信号，控制调 节阀的开度，以调节蒸汽压力
。
调节阀
控制蒸汽流量，从而调节主蒸 汽压力。
工作原理
01
传感器实时检测主蒸汽 压力，将压力信号传输 至控制器。
数据报表生成
03
根据数据处理和分析结果，生成各类数据报表，方便操作人员
了解系统运行情况和性能指标。
05 系统调试与优化
CHAPTER
调试过程
硬件检查
确保所有硬件设备如传感器、执行器和控制 装置都已正确安装并连接。
单体调试
对各个子系统或设备进行单独测试，确保其 正常工作。
软件配置
根据系统需求，对控制软件进行必要的配置， 包括输入输出点、控制算法等。
经济效益
锅炉蒸汽压力控制系统PPT课件
第7页/共22页
第三章 PID对控制的影响
• 比例P调节： 在P调节中，调节器的输出信号与偏差信号成比例。比例调节 是有差调节，比例调节的残差随着比例带的加大而加大称为比例带，其中 KP为比例系数。人们希望尽量减小比例带，然而，减小比例带就等于加大 调节系统的开环增益，其后果是导致系统的激烈振荡甚至不稳定。稳定性 是任何闭环系统的首要要求，比例带的设置必须保证系统具有一定的稳定 裕度。比例带具有一个临界值，此时系统处于稳定边界的情况，进一步减 小比例带系统就不稳定了。
精度：±0.3%F·S 位式控制输出：继电器接点输出或控固态输出 外供电源：大于30mA 电源电压：20～28V DC 耗电量4W 工作环境：温度：0～50℃ 湿度：低于90％R·H
图5.2 KSC5接线图
第15页/共22页
• 压力变送器
• 型号：YBS
• 主要技术参数 输出信号： 4～20mA； 0.5%、0.2%
三冲量调节系统能及时克 服负荷(蒸汽量)和给水流量的 干扰作用，调节精度较高，适 用于汽包容积较小、负荷和给 水干扰较大的场合。目前已得 到了应用，实践证明效果良好。
第5页/共22页
压力传感器/变送器
• 液位变送器选择TK3051L液位变送器
• PTH501/502/503/504压力传感器/变送器采用全不锈钢封焊结构，具有良的防潮能力及优异 的介质兼容性。广泛用于工业设备、水利、化工、医疗、电力、空调、金刚石压机、冶金、车辆 制动、楼宇供水等压力测量与控制。
锅炉出口蒸汽压力控制系统设计
目录1 热电厂的生产工艺 (1)1.1锅炉简介 (1)1.2工艺流程简介 (1)2 锅炉蒸汽出口压力控制重要性 (2)2.1控制重要性 (2)2.2控制要求 (2)3 锅炉出口压力控制系统的设计 (3)3.1蒸汽出口压力分类 (3)3.2蒸汽出口压力控制系统分析 (4)3.3燃烧控制基本控制方案 (4)3.4控制系统方框图 (5)4 控制方案及仪表的选型 (6)4.1蒸汽压力变送器选择 (6)4.2燃料流量变送器的选用 (6)4.3含氧量检测器 (7)4.4控制阀的选择 (8)5 系统参数整定和仿真 (9)5.1PID参数对控制性能的影响 (9)5.2用试凑法确定PID控制器参数 (9)5.3系统的仿真 (10)6 课程设计总结 (12)参考文献1 热电厂的生产工艺1.1锅炉简介锅（汽水系统）: 由省煤器、汽包（汽水分离器）、下降管、联箱、水冷壁, 过热器和再热器等设备及其连接管道和阀门组成。
炉（燃烧系统）: 由炉膛、燃烧器、点火装置、空气预热器、烟风道及炉墙, 构架等组成.锅炉是工业生产过程中必不可少的重要动力设备。
它通过煤、油、天然气的燃烧释放出的化学能, 通过传热过程把能量传递给水, 使水变成水蒸气。
这种高压蒸汽即可以作为蒸馏、化学反应、干燥和蒸发过程的能源, 又可以作为风机、压缩机、大型泵类的驱动透平的动力源。
随着石油化学工业生产规模的不断扩大, 生产过程不断强化, 生产设备的不断更新, 作为全厂动力和热源的锅炉, 亦向着高效率, 大容量发展。
为确保安全, 稳定生产, 对锅炉设备的自动控制就显得十分重要1.2工艺流程简介热电厂是利用煤和天然气作为燃料发电, 产汽的, 这也是目前世界上主要的电能生产方式。
给水经给水泵、给水控制阀、省煤器进入锅炉的汽包, 燃料和热空气按一定的比例送入燃烧室内燃烧, 生成的热量传递给蒸汽发生系统, 产生饱和蒸汽Ds。
然后经过热器, 形成一定气温的过热蒸汽D, 汇集至蒸汽母管。
锅炉主蒸汽压力控制
学号： 04417326 江苏工业学院毕业设计（论文）（2008届）题 目 锅炉主蒸汽压力控制学 生 张海良学 院 信息科学与工程学院 专 业 班 级 自动化（怀德学院）041 校内指导教师 薛国新 专业技术职务 研究员 校外指导老师 专业技术职务二○○八年六月锅炉主蒸汽压力控制摘要：锅炉控制系统是现代自动控制技术应用的一个重要的领域。
许多年来，人们在这方面的研究从未间断，许多应用中传统的自动控制技术为今天的智能控制技术所替代。
在锅炉众多的参数当中，蒸汽压力是保证锅炉安全运行、锅炉与负荷之间能量平衡的重要监测参数。
本设计目标是在燃煤锅炉工艺流程的基础上，使主蒸汽压力值在系统允许范围内尽量接近设定的最佳值。
以PID作为控制算法的调节器结构简单，使用方便、适应性强，而且其应用时期较长，控制工程师们积累了大量的PID控制器参数的调节经验。
介绍了所了解的某些关键的建模和控制技术，还利用MATLAB软件，对设计系统进行了仿真分析。
通过仿真分析和变参数实时控制结果表明所设计的系统有不错的效果。
关键词：锅炉；主蒸汽压力； PID控制；系统仿真Control on the Main Steam Pressure of A BoilerAbstract: The boiler control system is an important field of the modern automatic control technique application . From many years ago, its research has never been interrupted. And the traditional automatic control techniques have been replied by intelligence control techniques of nowadays in many applications. Among numerous boiler parameters, the steam pressure guarantees the boiler running safely, which is also an important monitoring parameter for the energy equilibrium between boiler and load. Based on PID control algorithm and the craft process of the coal-burning boiler, this design make the main steam pressure near to the optimal value as possible as it could be. The optimal steam pressure is within the scope allowed by the system. The controllers using PID control algorithm are simple in structure. They have good adaptability and great robustness. And they are very convenient in application. They have been used for a long time. And the control engineers have already accumulated a great deal of experiences about the regulating of PID controllers’ parameters. It gave introduction about some key technologies for modeling and control. And software MATLAB was adopted to simulate the control system. Results corresponding to different parameters were compared. The dynamic performance result and the simulation analysis showed that the control system had a good performance.Key words: boiler; main steam pressure; PID control; System simulation目录摘要 (I)目录 (III)1 绪论 (1)1.1 锅炉控制系统发展概述和国内外研究现状 (1)1.2 设计的主要内容和总体思路 (3)1.3 本课题的研究意义 (3)2 燃煤锅炉的工艺流程和参数 (4)2.1 锅炉工艺流程 (4)2.2 锅炉参数 (5)2.2.1 蒸发量 (6)2.2.2 温度 (6)2.2.3 压力 (6)3 模型建立及其求解 (7)4 锅炉控制系统的选择 (8)4.1 控制理论概述 (8)4.2 锅炉的组成 (9)4.3 锅炉的工作过程 (11)4.4 锅炉各控制系统介绍 (11)4.4.1 锅炉汽包水位的控制 (11)4.4.2 锅炉燃烧系统的控制 (12)4.4.3 蒸汽温度控制系统 (12)4.5 锅炉主蒸汽控制系统设计 (13)4.5.1 锅炉主蒸汽压力控制系统介绍 (13)4.5.2 锅炉系统被控对象简图及说明 (14)4.5.3 蒸汽压力控制系统方框图 (15)5 锅炉压力控制算法的研究 (16)5.1 PID控制算法的介绍 (16)5.2 PID控制算法的公式 (17)6 系统仿真 (19)6.1 计算机仿真的介绍 (19)6.1.1 计算机仿真的基本概念 (19)6.1.2 计算机仿真系统设计的过程 (20)6.2 控制系统仿真研究 (20)6.2.1 控制系统仿真的基本原理 (20)6.2.2 控制系统仿真的特点 (21)6.3 本系统的仿真 (21)7 总结与展望 (23)参考文献 (24)致谢 (25)1 绪论1.1 锅炉控制系统发展概述和国内外研究现状21世纪已经到来，人类将进入一个以知识经济为特征的信息时代，检测技术、计算机技术和通讯技术一起构成现代信息的三大基础。
蒸汽锅炉控制系统改造方案

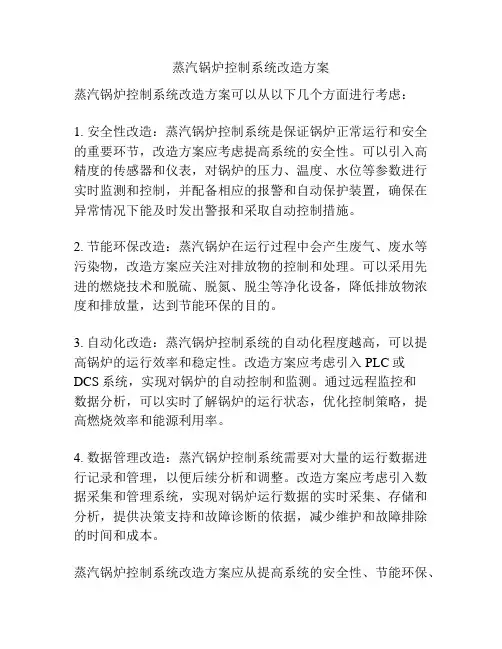

蒸汽锅炉控制系统改造方案
蒸汽锅炉控制系统改造方案可以从以下几个方面进行考虑：
1. 安全性改造：蒸汽锅炉控制系统是保证锅炉正常运行和安全的重要环节，改造方案应考虑提高系统的安全性。
可以引入高精度的传感器和仪表，对锅炉的压力、温度、水位等参数进行实时监测和控制，并配备相应的报警和自动保护装置，确保在异常情况下能及时发出警报和采取自动控制措施。
2. 节能环保改造：蒸汽锅炉在运行过程中会产生废气、废水等污染物，改造方案应关注对排放物的控制和处理。
可以采用先进的燃烧技术和脱硫、脱氮、脱尘等净化设备，降低排放物浓度和排放量，达到节能环保的目的。
3. 自动化改造：蒸汽锅炉控制系统的自动化程度越高，可以提高锅炉的运行效率和稳定性。
改造方案应考虑引入PLC或
DCS系统，实现对锅炉的自动控制和监测。
通过远程监控和
数据分析，可以实时了解锅炉的运行状态，优化控制策略，提高燃烧效率和能源利用率。
4. 数据管理改造：蒸汽锅炉控制系统需要对大量的运行数据进行记录和管理，以便后续分析和调整。
改造方案应考虑引入数据采集和管理系统，实现对锅炉运行数据的实时采集、存储和分析，提供决策支持和故障诊断的依据，减少维护和故障排除的时间和成本。
蒸汽锅炉控制系统改造方案应从提高系统的安全性、节能环保、
自动化控制和数据管理等方面进行综合考虑，以实现对锅炉运行效率和稳定性的提升。
同时，改造方案还应根据具体的锅炉类型和运行需求进行定制化设计。
蒸汽锅炉的控制系统及其操作方法
蒸汽锅炉的控制系统及其操作方法蒸汽锅炉是现代工业中最常见的用于产生高温高压蒸汽的设备之一。
它广泛应用于各种工业领域中，如发电厂、化工厂、食品工业、制药工业、纸业、纺织等。
然而，保证蒸汽锅炉运行的安全性和稳定性是至关重要的。
这就要求蒸汽锅炉具有可靠的控制系统，只有通过正确的控制，才能实现对蒸汽锅炉运行状态的实时监控和调整，从而提高锅炉的效率和安全性。
本文将介绍蒸汽锅炉的控制系统及其操作方法。
一、蒸汽锅炉的控制系统1.控制系统的构成蒸汽锅炉的控制系统主要由以下四个部分组成：（1）燃烧控制系统：燃烧控制系统用于实现蒸汽锅炉的燃烧过程的自动控制，包括燃料供给系统和风扇系统。
（2）水位控制系统：水位控制系统用于监测锅炉内的水位，当水位过高或过低时，控制系统会自动采取相应措施。
（3）压力控制系统：压力控制系统用于监测蒸汽锅炉的压力，当锅炉内的压力过高或过低时，会触发相应的控制程序。
（4）安全保护系统：安全保护系统旨在避免蒸汽锅炉运行过程中发生可能导致人身伤害和财产损失的异常情况。
2. 控制系统的工作原理在蒸汽锅炉的控制系统中，各个部分之间是相互协作的，共同完成对锅炉的监控和控制。
其中，水位控制系统和压力控制系统属于反馈控制系统，利用传感器和控制器进行数据采集和处理，从而实现对锅炉运行状态的实时监控和控制。
另一方面，燃烧控制系统和安全保护系统属于前馈控制系统，其控制程序是预设的，会在发生异常情况时自动启动。
例如，当火焰出现失稳、燃烧不充分或者烟气过热等情况时，燃烧控制系统会自动停止燃烧或者调整气流量，以达到安全和稳定的运行状态。
二、蒸汽锅炉的操作方法1. 蒸汽锅炉的启动在启动蒸汽锅炉之前，要进行准备工作，包括燃料、水、电源等的准备，以及对锅炉各部位的检查。
启动时，需要按照一定的步骤进行，例如加热管先加热炉水，再将火焰烧起到炉膛中。
一般的启动步骤如下：（1）根据需要填加足够的炉水（2）进入点火程序，开启风扇，将空气送至炉膛（3）给炉膛供应合适的燃料，并解除启动火焰控制（4）检查是否有烟气逸出（5）启动汽水循环泵，以确保锅炉正常运行（6）根据实际情况调整炉膛内的火焰和燃料供应量，以充分燃烧2. 蒸汽锅炉的维护和保养蒸汽锅炉的维护和保养是保证其良好工作和延长寿命的关键。
锅炉主蒸汽压力控制系统
改写成：
01
上面我们已经对偏差控制算法以及相关计算公式做了简单介绍，所以上式又可改写为：
02
写成递推形式：
压力控制系统的选型： 蒸汽压力控制器
蒸汽压力控制器PT1为反作用，阀1为气开阀，安全阀为气开阀 当蒸汽压力突然增大，蒸汽压力检测变送器PT1的输出变大，由于蒸汽压力控制器PC1为反作用，其输入减小，输出增大，使阀1开度变大，从而减小压力；当系统正常工作，即蒸汽压力低于选择器的设定值阀1工作时，一旦压力超高，阀1处于打开状态；当系统失常时，即蒸汽压力超过选择器设定值时，安全阀打开，从而使压力减小。
1
2
如果锅炉内压力过低，将会降低蒸汽质量，反之，如果锅炉内压力过高，有可能导致爆炸等安全事故的发生，所以必须保证锅炉的压力处于一个适中的范围内，即必须对锅炉压力进行控制。上述蒸汽压力控制系统在将控制蒸汽温度的同时就直接影响了蒸汽压力。
压力控制系统分为安全压力控制系统和超压控制系统。安全压力控制系统是锅炉压力在安全压力范围内的控制系统，其主要完成的功能是在安全基础上对压力进行调节，使压力维持在一定的范围内，以得到需要的蒸汽压力，保证蒸汽质量；超压控制系统是锅炉压力超压时所采用的压力控制系统，其主要完成的功能是压力超出某一压力上限时，迅速打开安全阀，使压力降低，直到降到安全范围内后又迅速关闭安全阀。所以安全压力控制系统采用选择控制，结构框图如下
锅炉蒸汽压力控制系统
单击添加副标题
单击此处添加文本具体内容，简明扼要地阐述你的观点
锅炉计算机控制是近年来开发的一项新技术，它是微型计算机软硬件，自动控制和锅炉节能等几项技术紧密结合的产物，作为锅炉控制装置，其主要任务是保证锅炉的安全，稳定，经济的运行减轻工作人员的劳动强度。采用为计算机控制，能对锅炉进行自动检测，自动控制等多项功能。由于我国工业锅炉生产操作水平落后造成很多大量的热能丢失，实践证明，工业锅炉实现微型计算机控制是锅炉安全生产，提高热效率，节约能源的一大创举，因为锅炉生产开辟了广阔的前景。
主蒸汽压力控制
主蒸汽压力控制
主蒸汽压力控制是锅炉控制系统中的一个重要组成部分，其目的是确保锅炉输出的蒸汽压力稳定在所需的设定值范围内。
以下是主蒸汽压力控制的基本步骤：
1. 信号检测：首先，控制系统会检测主蒸汽的压力，并将其转换为电信号。
这个信号将与设定的蒸汽压力值进行比较，以确定压力的偏差值。
2. 偏差计算：控制系统将检测到的实际蒸汽压力与设定的蒸汽压力进行比较，计算出偏差值。
偏差值是控制系统调整的依据。
3. 控制器输出：根据偏差值的大小和方向，控制系统会计算出一个输出信号，以调整蒸汽压力。
4. 执行机构动作：控制系统的输出信号会传递给执行机构，如调节阀或变频器等。
执行机构会根据控制信号调整锅炉的工况，以使蒸汽压力回到设定值范围内。
5. 系统反馈：当蒸汽压力调整到设定值时，控制系统会发出反馈信号，表明控制目标已达成。
这有助于维持蒸汽压力的稳定。
在实际应用中，主蒸汽压力控制系统可能会更加复杂，包括多个传感器、执行器和逻辑控制器等组件。
此外，不同的锅炉和工况可能需要不同的控制策略，例如比例控制、积分控制或微分控制等。
总之，主蒸汽压力控制是一个复杂的系统，其目的是确保锅炉输出的蒸汽压力稳定并满足生产需求。
通过合理的控制系统设计和参数调整，可以提高蒸汽压力控制的精度和响应速度，从而提高锅炉的运行效率和安全性。
锅炉控制系统的主要任务和种类
锅炉控制的基本任务是什么？锅炉控制的基本任务是确保锅炉安全、高效运行，同时满足对热量或蒸汽的需求。
具体来说，锅炉控制的基本任务包括以下几个方面：1.确保锅炉的安全运行：包括水位、压力、温度等各种参数的监控和控制，以避免过热、爆炸等危险情况的发生。
2.维持锅炉的稳定运行：锅炉在运行中需要保持一定的稳定性，避免过热、过冷等问题的出现，同时也需要保证锅炉的热效率。
3.控制锅炉的燃料供给：锅炉需要通过燃料供给产生热量，因此需要对燃料的供给进行控制，以保证锅炉的热量输出能够满足需求。
4.控制锅炉的水位和水质：锅炉的水位和水质对锅炉的安全和稳定运行非常重要，因此需要对水位和水质进行监控和调节。
5.维护锅炉的清洁和维护：锅炉的清洁和维护对锅炉的安全和稳定运行也非常关键，因此需要对锅炉进行定期的清洗和维护。
它有哪些主要的控制系统？锅炉控制系统通常包括以下几个主要的控制系统：1．燃烧控制系统：燃烧控制系统用于控制锅炉的燃料供给和燃烧过程，以确保锅炉燃烧的安全、高效和环保。
燃烧控制系统包括燃料输送系统、点火系统、燃烧调节系统等。
2．水位控制系统：水位控制系统用于监测和控制锅炉的水位，以避免水位过高或过低导致的危险情况。
水位控制系统包括水位传感器、水位控制器、水位报警系统等。
3．压力控制系统：压力控制系统用于监测和控制锅炉的压力，以确保锅炉的安全运行。
压力控制系统包括压力传感器、压力控制器、压力保护系统等。
4．温度控制系统：温度控制系统用于监测和控制锅炉的温度，以确保锅炉的热效率和安全运行。
温度控制系统包括温度传感器、温度控制器、温度保护系统等。
5．氧量控制系统：氧量控制系统用于监测和控制锅炉燃烧过程中的氧气含量，以确保燃烧的高效和环保。
氧量控制系统包括氧气传感器、氧量控制器等。
此外，还有一些辅助控制系统，如排污控制系统、风机控制系统、给水控制系统等，它们都是锅炉控制系统不可或缺的组成部分。
基于PLC的工业蒸汽锅炉控制系统设计
控制要求
蒸汽锅炉控制系统的主要控制要求包括：
1、控制目标：通过控制燃料供应和空气供应，达到对蒸汽压力和蒸汽温度的 稳定控制。
2、被控对象：蒸汽锅炉的燃料系统和空气系统，以及相应的阀门和传感器。
3、控制算法：采用PID控制算法，通过比较实际值与设定值的差异，调整燃料 和空气的供应量。
3、控制算法：采用PID控制算法
对于蒸汽锅炉的控制，需要的参数包括压力、温度、液位等。因此，控制算法 的设计重点在于如何通过对这些参数的监测和控制，保证蒸汽锅炉的正常运行。 常见的控制算法有PID（比例-积分-微分）控制、模糊控制等，可根据实际情 况选择合适的控制算法。
2、输入输出接口
输入输出接口的设计是PLC控制系统的重要环节。输入接口负责采集蒸汽锅炉 的各种运行参数，如压力、温度、液位等；输出接口则将控制信号传递给相应 的执行机构，如调节阀、泵、风机等。在设计时，需要充分考虑蒸汽锅炉的工 艺流程、设备选型等因素，保证接口的合理配置。
关键词
PLC、工业蒸汽锅炉、控制系统、 设计
内容概述
本次演示主要介绍如何将PLC应用于工业蒸汽锅炉的控制系统，包括控制算法 的选择、输入输出接口的设计以及设备的选型等方面的内容。通过PLC的控制， 可以实现蒸汽锅炉的自动化运行，提高生产效率，降低能源消耗，保证生产安 全。
设计思路
1、控制算法
1、品牌选择：选用某知名品牌的PLC，具有较高的可靠性和稳定性。 2、型号选择：根据蒸汽锅炉控制系统的规模和复杂度，选择中高端型号的PLC。
3、内存容量：选用具有较大内存容量的PLC，以支持复杂的控制算法和数据处 理。
4、输入输出点数：根据控制系统的需求，选择适当的输入输出点数。
4、输入输出点数：根据控制系 统的需求，选择适当的输入输出 点数。
锅炉控制系统
锅炉控制系统⼯业锅炉⾃动化控制系统⼀、系统概述我国是以煤作为主要能源的国家，锅炉是耗能的主要设备，约占全国总能耗量的⼆分之⼀左右，按照国际先进⽔平衡量我国能源的利⽤率很低。
因此，节能的潜⼒很⼤。
⼀般来说⽣产过程中的节能有三⼤途径：（1）改造设备节能；（2）改进⼯艺节能；（3）提⾼应⽤管理和⾃控技术节能。
为了使锅炉⼯作稳定、安全、经济，需要提⾼对锅炉的监控品质，提⾼平均热效率，节省能源和减少污染，减轻操作⼈员的⼯作负担，提⾼锅炉的科学管理⽔平。
可以获得可观的经济效益。
应⽤管理和⾃控技术节能可做到少投⼊多产出，见效快，效果好。
⼀般采⽤⾃动化技术后，可以提⾼锅炉热效率3-5%，节煤5-8%，⾃动化技术的投资在2年左右时间既可收回。
⽤户既可以收到节约能源节省资⾦的效果，由于减少了⼤量原煤的燃烧，还净化了空⽓，美化了环境，节省了资源，在贯彻可持续发展战略的今天，具有特殊的意义，因此⽽产⽣的社会效益，将是⼗分重⼤⽽深远的。
锅炉控制通常是采⽤⼈⼯结合常规仪表监控，⼀般较难达到满意的结果，原因是锅炉的燃烧系统是⼀个多变量输⼊的复杂系统，影响燃烧的因素⼗分复杂，较正确的数学模型不易建⽴，以经典的PID为基础的常规仪表控制已很难达到最佳状态，如果靠⼈⼯⼿烧则要受⼈为因素（经验、责任⼼、⽩夜班）的影响，⽽计算机提供了诸如数字滤波，积分分离PID，选择性PID，参数⾃整定等各种充分发挥计算机这⼀智能化、多功能的优势，是常规仪表和⼈⼒难以实现或⽆法实现的，是提⾼⼯业锅炉⾃控⽔平和节能的重要措施。
本系统是针对链排式燃煤锅炉⽽设计开发，可以实现对⼀到五台锅炉及总供热系统进⾏⾃动控制和⾃动检测，能够实现锅炉系统的安全和经济运⾏，完成各项管理功能和报警保护功能，达到节约能源、减少环境污染、降低劳动强度的⽬的。
锅炉吨位可从4－150T/h。
整套系统设计合理，设备选型先进，控制功能完善，通⽤性强，具有⼿动/⾃动⽆扰切换功能。
控制设备可靠性⾼，拆装简便，维护⽅便，抗⼲扰能⼒强。
直流锅炉主蒸汽温度、压力控制
直流锅炉主蒸汽温度、压力控制肖斌[国电福州发电有限公司]摘要：随着近年来火电机组单机容量不断增大，参数不断增高，如何控制主蒸汽温度和压力成为影响机组安全经济运行的首要问题。
本文从火电厂运行值班员角度分析了主蒸汽温度、压力变化的原因以及控制手段，具有一定的实践指导意义。
关键词：直流锅炉；主蒸汽温度；主蒸汽压力；控制对于直流锅炉而言，主蒸汽温度和主蒸汽压力是其燃烧控制的主要参数，也是影响朗肯循环效率的重要参数，控制好主蒸汽温度和主蒸汽压力对火电机组的安全、经济运行有着十分重要的意义。
一.主蒸汽温度控制主蒸汽温度是锅炉燃烧控制的一项主要参数，温度超温，损坏过热器受热面，影响汽轮机组的寿命及安全性；主蒸汽温度过低，易形成蒸汽带水，对汽轮机组的安全运行造成巨大威胁。
1.燃水比直流炉主蒸汽温度的控制主要依靠控制锅炉的燃水比来实现，燃水比控制是否合适是通过中间点温度来反映的，即我们通常所说的分离器出口温度，在机组控制中通过“过热度”这一参数直观的反映中间点温度，这里的“过热度”是指分离器出口蒸汽温度与分离器压力对应下的蒸汽饱和温度的差值。
维持足够的过热度是保证主蒸汽温度稳定的重要前提，机组正常运行中该过热度一般控制在12-16℃之间。
过热度的调整通过设定偏置值来实现我们期望达到的分离器出口温度，但由于给水系统的响应需要时间，锅炉自动控制系统不能立即调整至设定值，这时候需要运行人员的人为干预进行快速调整和预判调整。
①快速调整主要是通过设定给水流量偏置，以使给水流量快速响应，在短时间内改变给水流量，达到调整燃水比的目的。
此手段较为快捷，对燃水比调节系统的后续扰动也较大，一般作为紧急情况下的干预手段。
②预判调整是指值班员通过调整BTU（热值校正系数）、过热度偏置设定值等手段提前改变燃水比，实现分离器出口温度的稳定，预判的依据是实际入炉燃料量及热值。
当实际入炉燃料量或热值增大或者即将增大时，我们通过上调BTU数值或者减小过热度偏置设定值来减小燃水比，反之亦然。
燃油蒸汽锅炉燃烧过程控制
包阳锋 3110404088 赵海龙 3110404122
沈晓楠 3110404108 江兴凯 3110404097
PPT模板下载： 节日PPT模板：载：
范文下载：
教案下载：
行业PPT模板： PPT素材下载：
PPT图表下载： PPT教程： Excel教程： PPT课件下载： 试卷下载：
燃烧炉控制系统仿真
燃烧炉控制系统仿真成果
能够在下列情况使用
不限次数旳用于您个人/企业、企业旳商业演示。 拷贝模板中旳内容用于其他幻灯片母版中使用。
不能够在下列情况使用
用于任何形式旳在线付费下载。 搜集整顿我们公布旳免费资源后，刻录光碟销售。
PPT模板下载： 节日PPT模板： PPT背景图片： 优异PPT下载： Word教程： 资料下载： 范文下载： 教案下载：
行业PPT模板： PPT素材下载：
PPT图表下载： PPT教程： Excel教程： PPT课件下载：
试卷下载：
燃烧炉蒸汽压力控制系统和燃料空 气比值控制系统构造简图
燃烧炉蒸汽压力控制系统和燃料空 气比值控制系统框图
炉膛负压控制系统:
当锅炉炉膛负压力过小时，炉 膛内旳热烟，热气会外溢，造成热 量损失，影响设备安全运营甚至危 及工作人员安全；当炉膛负压太大 时，会使外部大量冷空气进入炉膛， 变化燃料和空气比值，增长燃料损 失，热量损失和降低热效率。 确保炉膛负压旳措施是引风量和送 风量旳平衡。假如负压波动不大， 调整引风量即可实现负压控制；当 蒸汽压力波动较大时，燃料用量和 送风量波动也会较大，
燃油蒸汽锅炉燃烧过程控制系统简 介
当代燃烧控制系统指在无人直接参加情 况下经过自动控制装置完毕参数测量、信息 处理、自动控制、自动报警和自动保护。它 旳范围极其广泛，涉及了主机、辅助设备、 公用系统旳自动化。燃油蒸汽锅炉燃烧过程 旳控制系统主要由三个子系统构成：蒸汽压 力控制系统、燃料空气比值控制系统和炉膛 负压控制系统。
蒸汽的压力控制和安全
蒸汽的压力控制和安全杭州瓦特节能工程有限公司技术服务中心蒸汽工程师李少鹏在蒸汽系统中，我们经常会使用减压阀，有时在锅炉房分汽缸，有时在车间（用户）入口，有时在设备的进口。
使用蒸汽减压的原因很多：为减小锅炉的尺寸，蒸汽锅炉通常设计在安全范围内高压下工作。
相同的锅炉的储汽空间高压下可储存更多质量的蒸汽，相同的锅炉蒸发面积下，高压下单位面积的蒸发体积率降低，有利于生产高品质的蒸汽。
而在低压下工作时会减小输出，同时会导致蒸汽“带水”因此，通常锅炉产生高压蒸汽。
高压蒸汽的密度大，相同口径的管道通过的高压蒸汽质量大于通过的低压蒸汽质量。
因此，在大部分蒸汽输送系统使用高压蒸汽，以减小输送管道的尺寸。
从而降低了管道和管道附件、保温材料、支撑的投资。
高压下，由于更小管道的使用，减少了散热面积，也降低了蒸汽输送的管损。
降低使用点的冷凝水压力以节约能源。
减小压力可以降低下游管道中的温度，减小固定损失，同时也减小了从疏水阀向冷凝水集水罐排放时的闪蒸蒸汽的损失。
值得注意的是：如果冷凝水持续被排放掉，由于污染的原因，如果冷凝水在低压下排放时的能量损失会减少。
因为蒸汽的压力和温度是互相联系的，在一些制程中可以通过控制压力来控制温度。
在杀菌机和高压杀菌器中可以看到这样的应用，在造纸和瓦楞纸机应用的接触式干燥机的表面温度控制也是相同原理。
压力控制同时也是换热器温度控制的基础。
在相同热负荷情况下，有时使用低压蒸汽工作的换热器的体积要比使用高压蒸汽工作的换热器大。
低压换热器由于设计要求低，可能其成本要比高压换热器低。
车间的结构决定了每一个设备都有它的最大允许工作压力（MAWP）。
如果这个压力低于供给蒸汽的最大可能压力，蒸汽必须进行减压以保证下游系统的压力不超过最大安全工作压力。
许多设备需要使用不同压力的蒸汽。
某一特定系统将高压冷凝水闪蒸成低压闪蒸蒸汽，以供给其他制程的应用，达到节能的目的。
当产生的闪蒸蒸汽的量不够时，必须要保持稳定持续低压蒸汽的供给，此时需要一个减压阀来满足需求。
锅炉燃烧过程控制系统
乘法器为燃料调节对象的一部分，选择合适的函数f(x)，则可以做到不管给煤 机投入的台数如何，都可以保持燃料调节对象增益不变，这样就不必调整燃 料调节器的控制参数了。增益调整与平衡器（GAIN CHANGER & BALANCER），就是完成该功能。
三、风煤交叉限制
为了在机组增、减负荷动态过程中，使燃料得到充分燃烧就要保证有足够的风 量。需要保持一定的过量空气系数，因此，在机组增负荷时，就要求先加风 后加煤；在机组减负荷时，就要求先减煤后减风。这样就存在一个风煤交叉
~ 发电机
Pem
3UI
cos
3
EqU Xd
sin
2．汽机跟随控制方式
锅炉控制 系统
燃烧率μB
锅炉
BD
汽轮机 主控器
TD 汽轮机控制 系统
锅炉 主控器
- p0
+ pT
μT 调节阀
汽轮机
图2 汽机跟随控制方式
＋
P0
— —
PE
~ 发电机
3．机炉协调控制方式
BD
锅炉控制 系统
燃烧率μB
锅炉
锅炉主控器
锅炉燃烧过程控制系统
第一节 概述
一、单元机组的基本控制方式
(1)锅炉跟随控制方式 (2)汽机跟随控制方式 (3)机炉协调控制方式
1．锅炉跟随控制方式
BD
锅炉控制 系统
锅炉 主控器
燃烧率μB
锅炉
＋ p0 —
pT
TD
汽轮机控制 系统
μT 调节阀
汽轮机 主控器
汽轮 机
图1 锅炉跟随控制方式
＋ P0
— PE
GV
(s)
KV (Ts 1)2
锅炉燃烧系统的控制系统设计
3)汽轮发电机组接受锅炉提供的过热蒸汽，推动高压汽轮机转子，进而带动发电机转子转动，产生电能。同时，温度和压力都降低的蒸汽冷凝为凝结水，又被作为给水进入锅炉汽水系统，从而加以循环利用，节约资源。
1.2 单元机组的出力控制
对电网来说，要求单元机组的出力能快速适应负荷的需求，而机组的出力大小事由锅炉和汽轮机共同决定的。两者在适应负荷变化的能力上有很大的差别：锅炉从给水到形成过热蒸汽式一个惯性较大的热交换过程，而汽轮机从蒸汽进入到产生电能是一个反应相对较快的环节。如何合理地控制锅炉和汽轮机的各自出力[3]，使其彼此适应，最终满足负荷需求是出力控制的核心任务。
图1-1火力发电厂主要工艺流程图
1.1锅炉控制
锅炉是化工、炼油、发电等工业生产过程中必不可少的重要动力设备。锅炉控制的目的是供给合格的蒸汽，使锅炉产汽量适应负荷需要，同时保证燃烧的经济性、安全性[2]。要实现该控制目的，必须对锅炉生产过程中的各个主要工艺参数进行严格控制。
负
荷
给水量 锅筒水位
减温水量 过热蒸汽温度
理论和实践已证明，烟气中的各种成分，如O2、CO2、CO和未燃烧烃的含量，基本上可以反映燃料燃烧的情况，最简便的方法是用烟气中的含氧量A来表示。根据燃烧时的化学反应方程式，可以计算出使燃料完全燃烧所需要的含氧量，进而可以折算出所需的空气量，称为理想空气量，用QT表示。但实际上完全燃烧时所需的空气量QP，要超过理论计算的QT，既要有一定的过剩空气量。由于烟气的热损失占锅炉热损失的绝大部分，当过剩空气量增多时，会使炉膛温度降低，同时使烟气热损失增加。因此，过剩空气量对不同的燃料都有一个最优值，以达到最优经济燃烧。
小型蒸汽锅炉的工作原理
小型蒸汽锅炉的工作原理小型蒸汽锅炉是一种用于生产蒸汽的设备，常见于一些小型工厂、实验室、餐馆等场所。
它通过燃烧燃料，将水加热转化为蒸汽，供应给需要蒸汽的设备使用。
下面将详细介绍小型蒸汽锅炉的工作原理。
小型蒸汽锅炉的工作原理主要包括三个部分：燃烧系统、蒸汽发生系统和控制系统。
1. 燃烧系统：燃烧系统主要由燃料供给装置、燃烧器和燃烧室组成。
燃料供给装置将燃料输送到燃烧器中，燃烧器通过喷嘴将燃料喷入燃烧室。
燃烧室内的燃料与空气混合后，经过点火装置点燃，产生火焰。
燃料可以是柴油、天然气、液化气等，不同燃料需要相应的供给装置和燃烧器。
2. 蒸汽发生系统：蒸汽发生系统主要由锅炉壳体、锅炉管束、水位控制装置和蒸汽排放装置组成。
锅炉壳体是装载锅炉水和火焰的容器，其内部被称为锅炉腔。
锅炉管束是位于锅炉腔内的一组管子，燃烧室的火焰通过管束内壁的传热，将管束内的水加热转化为蒸汽。
水位控制装置用于监测和调节锅炉腔内水位，以保证锅炉安全运行。
蒸汽排放装置用于排放产生的蒸汽。
3. 控制系统：控制系统用于监测和控制小型蒸汽锅炉的各项参数，确保其正常运行和安全性。
控制系统包括水位控制器、压力控制器、温度控制器和安全装置等。
水位控制器通过水位传感器监测锅炉腔内的水位，根据设定值调节水的补给和排放，以保持合适的水位。
压力控制器监测锅炉的压力，当压力过高时，会自动关闭燃料供给和点火装置。
温度控制器监测锅炉的温度，以防止过热或低温运行。
安全装置包括压力表、安全阀等，用于保护锅炉在异常情况下的自动停机和减压。
小型蒸汽锅炉的工作过程可以概括为：首先，燃料供给装置将燃料输送到燃烧器中，并通过喷嘴喷出。
然后，燃烧器将燃料和空气混合，点火装置点燃，形成火焰。
火焰通过锅炉管束内壁的传热，将管束内的水加热。
当水温升高到一定程度时，水开始呈现沸腾，产生蒸汽。
同时，水位控制器会监测锅炉腔内的水位，调节水的补给和排放，保持合适的水位。
压力控制器会监测锅炉的压力，当压力过高时自动关闭燃料供给和点火装置，以防止发生危险。
《锅炉自动控制系统》课件
应用领域与优势
应用领域
锅炉自动控制系统广泛应用于工业、 商业和家庭等领域，如发电厂、供热 系统、工业制造等。
优势
提高能源利用效率，降低能耗和减少 环境污染，提高生产效率和安全性。
实际应用案例
案例一
某热力公司采用锅炉自动控制系统，实现了供热系统的智能化控制，提高了供热效率，减少了能源浪 费。
案例二
数据处理与通讯
01
02
03
数据采集与处理
实时采集锅炉运行数据， 进行预处理和分析，为控 制系统提供决策依据。
数据存储与备份
将重要数据存储在数据库 中，定期备份数据，确保 数据安全可靠。
数据通讯接口
支持多种通讯协议，实现 控制系统与上位机、传感 器等设备之间的数据传输 与交互。
04
锅炉自动控制系统应用与案例
《锅炉自动控制系统》PPT 课件
目录
• 锅炉自动控制系统概述 • 锅炉自动控制系统硬件 • 锅炉自动控制系统软件 • 锅炉自动控制系统应用与案例 • 锅炉自动控制系统维护与故障排除
01
锅炉自动控制系统概述
定义与功能
定义：锅炉自动控制系统是指利用自动化技术实现对锅 炉运行过程的自动控制，以达到提高效率、保证安全、 降低能耗等目的的控制系统。 1. 自动调节锅炉运行参数，保持稳定运行；
设备出现故障时，应立即停止使用，并及时联系专业人员进行
03
维修。
感谢您的观看
THANKS
模糊控制算法
基于模糊逻辑理论，处理具有不确定 性和非线性的复杂系统，提高控制系 统的鲁棒性和适应性。
人机界面
监控界面
实时显示锅炉的运行状态、参数和报警信息，方便操作人员监控系 统运行状况。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
