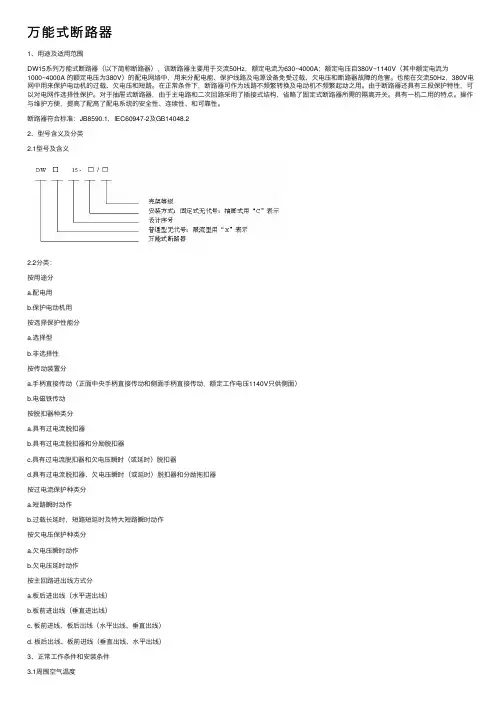

万能式断路器1、⽤途及适⽤范围DW15系列万能式断路器（以下简称断路器），该断路器主要⽤于交流50Hz，额定电流为630~4000A；额定电压⾃380V~1140V（其中额定电流为1000~4000A 的额定电压为380V）的配电⽹络中，⽤来分配电能、保护线路及电源设备免受过载、⽋电压和断路器故障的危害。
也能在交流50Hz，380V电⽹中⽤来保护电动机的过载、⽋电压和短路。
在正常条件下，断路器可作为线路不频繁转换及电动机不频繁起动之⽤。
由于断路器还具有三段保护特性，可以对电⽹作选择性保护。
对于抽屉式断路器，由于主电路和⼆次回路采⽤了插接式结构，省略了固定式断路器所需的隔离开关。
具有⼀机⼆⽤的特点。
操作与维护⽅便，提⾼了配⾼了配电系统的安全性、连续性、和可靠性。
断路器符合标准：JB8590.1，IEC60947-2及GB14048.22、型号含义及分类2.1型号及含义2.2分类：按⽤途分a.配电⽤b.保护电动机⽤按选择保护性能分a.选择型b.⾮选择性按传动装置分a.⼿柄直接传动（正⾯中央⼿柄直接传动和侧⾯⼿柄直接传动，额定⼯作电压1140V只供侧⾯）b.电磁铁传动按脱扣器种类分a.具有过电流脱扣器b.具有过电流脱扣器和分励脱扣器c.具有过电流脱扣器和⽋电压瞬时（或延时）脱扣器d.具有过电流脱扣器、⽋电压瞬时（或延时）脱扣器和分励拖扣器按过电流保护种类分a.短路瞬时动作b.过载长延时，短路短延时及特⼤短路瞬时动作按⽋电压保护种类分a.⽋电压瞬时动作b.⽋电压延时动作按主回路进出线⽅式分a.板后进出线（⽔平进出线）b.板前进出线（垂直进出线）c. 板前进线、板后出线（⽔平出线、垂直出线）d. 板后出线、板前进线（垂直出线、⽔平出线）3、正常⼯作条件和安装条件3.1周围空⽓温度周围空⽓问题最⾼不超过+40℃周围空⽓温度24h的平均值不超过+35℃周围空⽓温度下限值不低于-5℃3.2安装地点海拔不超过2000m3.3⼤⽓条件⼤⽓相对湿度在周围空⽓温度+40℃时不超过50%；在较低温度下可以有较⾼的相对湿度；最湿⽉的⽉平均最⼤相对温度为90%。
《断路器知识培训》课件
断路器的使用方法与注意事项
正确安装和接线
按照电路要求正确安装和接线，确保接线牢 固、接触良好。
操作规范
按照操作规范正确使用断路器，避免误操作 导致设备损坏或安全事故。
操作前检查
在使用断路器前，应先检查其外观和指示器 是否正常，如有异常应及时处理。
注意安全距离和绝缘保护
在使用和维护断路器时，应保持安全距离， 并采取适当的绝缘保护措施。
断路器的发展趋势与未来展望
断路器技术的发展趋势
随着科技的不断进步，断路器技术也在不断发展。未来，断路器将会更加智能化、小型化、可靠化和 长寿命化。新型的断路器将具有更高的分断能力和更短的切断时间，能够更好地满足电力系统和其他 领域的需求。
智能断路器的应用前景
智能断路器是一种新型的断路器，它具有远程控制、监测和保护等功能。智能断路器可以通过通讯接 口与上位机进行通讯，实现远程监控和控制。未来，智能断路器的应用将更加广泛，能够为电力系统 和其他领域的设备提供更加可靠和安全的保护。
断路器的分类与特点
总结词
断路器有多种分类方式，包括按极数、按用途、按安装方式和按脱扣方式等。不同种类的断路器具有不同的特点 和应用范围。
详细描述
断路器可以根据不同的标准进行分类。按极数可以分为单极、双极和三极断路器；按用途可以分为家用、工业用 和商用以等；按安装方式可以分为固定式和抽屉式；按脱扣方式可以分为热磁脱扣、电子脱扣和混合脱扣等。不 同种类的断路器具有不同的特点和应用范围，用户应根据实际需求选择合适的断路器。
02 03
断路器在家用电器领域的应用
在家用电器领域，断路器主要用于控制和保护电冰箱、洗衣机、空调等 设备的电路。它可以防止电器设备过载、短路等故障，保障家庭用电安 全。
断路器基础知识 共29页PPT资料
装置地点 能否自动重合闸 操动机构
油断路器，空气，六氟化ຫໍສະໝຸດ ，磁吹 ，真空，产气户内，户外 能，不能
手力贮能，电磁，液压，弹簧，气 动，永磁
© ABB Xiamen Switchgear Co., Ltd. - 5
E2级断路器
(E2级断路器 的概念只用 于配电电压 等级，即 40.5kV及以 下。 )
主回路灭弧元件在其使用期中不需要维护，而其余部件 维护工作量为最少的断路器。
注
1 维护工作量为最少，指的是诸如润滑、更换气体、 以及清除外表面等。
ABB 2 本条规定只适用于额定电压在40.5kV及以下的断路
器。
高压断路器的技术参数
额定电压 ,最高工作电压 ,额定电流 额定开断电流 额定断流容量 动稳定电流 :它是指断路器在合闸位置时所允许通过的最大短路电流，又
© ABB Xiamen Switchgear Co., Ltd. - 1 01/4/25 -
2007.06.15 lin
断路器基础知识
ABB
问题：什么是断路器，为什么需要断路器？
1．断路器：能关合 、承载、开断运行回路正常电流、也能在规定的时间内 关合承载及开断规定的过载电流（包括短路电流）的开关设备．
ABB
© ABB Xiamen Switchgear Co., Ltd. - 7
触头行程 :断路器触头行程系指断路器在操作过程中，触 头从起始位置到终止位置所经过的距离。
触头超程 :断路器触头超程系指断路器在合闸操作中，动、 静触头接触后，动触头继续前行的距离。它等于行程与开 距之差。
燃弧时间:从首先分离极主回路触头刚脱离电接触起，到各 极中的电弧最终熄灭瞬间为止的时间间隔．
万能式断路器介绍222页PPT
31、园日涉以成趣，门虽设而常关。 32、鼓腹无所思。朝起暮归眠。 33、倾壶绝余沥，窥灶不见烟。
34、春秋满四泽，夏云多奇峰，秋月 扬明辉 ，冬岭 秀孤松 。 35、丈夫志四海，我愿不知老。
▪
谢谢！
222
26、要使整个人生都过得舒适、愉快，这是不可能的，因为人类必须具备一种能应付逆境的态度。——卢梭
▪
27、只有把抱怨环境的心情，化为上进的力量，才是成功的保证。——罗曼·罗兰
▪
28、知之者不如好之者，好之者不如乐之者。——孔子
▪
29、勇猛、大胆和坚定的决心能够抵得上武器的精良。——达·芬奇在明眼的跛子肩上。——叔本华
断路器ppt课件

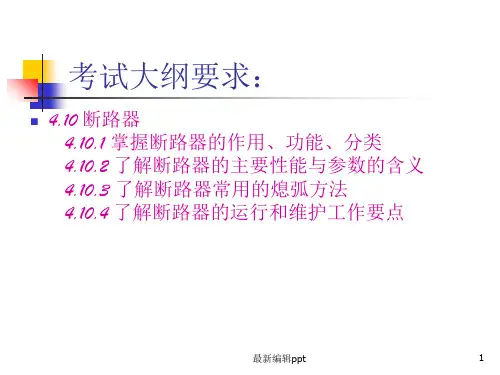

4.10 断路器 4.10.1 掌握断路器的作用、功能、分类 4.10.2 了解断路器的主要性能与参数的含义 4.10.3 了解断路器常用的熄弧方法 4.10.4 了解断路器的运行和维护工作要点
