强制电流阴极保护多路六合一恒电位仪详细参数数据表
阴极保护恒电位仪技术规格书
阴极保护恒电位仪技术规格书恒电位仪零件、元器件的安装和接线以及壳体的质量、接地符合相关的国家安全标准的要求及有关设计文件的规定。
恒电位仪内外表面没有明显的凹痕、裂纹、变形等现象，标志应清晰，涂层无起泡、龟裂、脱落或磨损；紧固件无锈蚀和其它机械损伤。
恒电位仪正常工作环境：－环境温度：-25℃～+50℃；－相对湿度：15 %～90 %；－大气压力：86kPa～106kPa；－交流供电电源：380V±10％V，频率50±5％Hz－交流供电电源：220V±10％V，频率50±5％Hz绝缘电阻电源设备各输入、输出端子对机壳的绝缘电阻不小于10MΩ。
抗电强度a. 直流电源输入端子对机壳应能承受750V（有效值）、50Hz 的试验电压，试验时间1min，不出现飞弧或击穿现象。
b. 交流电源输入端子对机壳能承受1500V（有效值）、50Hz 的试验电压，试验时间1min，不出现飞弧或击穿现象。
c. 设备“零位接阴”端子分别与各远传接口的输出端子相互隔离，能承受1500V （有效值）、50H Z的试验电压，试验时间1min 不出现飞弧或击穿现象。
保护功能● 防雷保护a. 电源设备的输入、输出端应安装有锯齿型火花隙、压敏电阻浪涌吸收器和稳压二极管限幅器三级雷电泄放系统等合适的雷电防护单元，符合IEC1024 的规定。
b. 当阳极线、储罐受到感应雷影响时，阳极线、阴极线之间限幅电压100-150V，过压通流容量20kA(8/20μS)，漏电流≤20mA；阳极线、零位接阴之间限幅电压100-150V，过压通流容量20kA(8/20μS)，漏电流≤20mA；参比线、零位接阴之间限幅电压5V，过压通流容量50A(10/1000μS)，漏电流< 0.3μA(3V)。
c. 在仪器输出阳极、阴极端（相对接地端）能承受幅度15kV、脉冲宽度25μs、重复周期1～5S、时间1min 的模拟感应雷的冲击。
恒电位仪说明书
4.2.2恒电位仪配合控制台使用时：
1）按下恒电位仪操作面板上的“停止”键。恒电位仪停止指示灯亮，液晶屏状态栏显示“停止”，恒电位仪停止输出。
2）断开控制台操作面板上电源开关，控制台操作面板上的恒电位仪停止指示灯亮。恒电位仪电源指示灯灭，液晶屏将没有显示，风机也停止工作。
1）确认所有接线正确无误。
2）合上恒电位仪市电断路器。
3）合上控制台后部配电盘上的“总开关”，电源指示灯亮。
4）合上控制台操作面板上的电源开关，电压表和电流表有显示，运行指示灯亮。
恒电位仪面板电源指示灯亮。恒电位仪液晶屏先显示LOGO，而后进入主界面。
4.2
4.2.1恒电位仪单独使用时：
1）按下恒电位仪操作面板上的“停止”键。恒电位仪停止指示灯亮，液晶屏状态栏显示“停止”，恒电位仪停止输出。液晶屏显示图例如下：
按“确定”键，恢复专家参数成功。液晶屏显示图例如下：
要设置专家参数时，进入主菜单，移动上下箭头键，移动光标到“2.设置专家参数”，按“确认”键，进入设置专家参数提示框。液晶屏显示图例如下：
按“确认”键，设置专家参数成功。液晶屏显示图例如下：
说明：“恢复专家参数”用于恢复上次保存的设置内容。“设置专家参数”用于保存已经设置好的参数。
工频整流：工频交流变为工频脉动直流。
输入滤波：脉动直流平滑和净化。
驱动单元：PWM控制输出，直接控制IGBT。
逆变模块：直流变换为高频交流，并通过控制开—关时间控制输出。
高频隔离变压：用高频变压器完成输入与输出的隔离，保证用电安全，同时得到需要的电压等级。
高频整流：高频交流变换为高频直流。
可控硅恒电位仪(阴极保护电源)生产图纸
可控硅恒电位仪（阴极保护电源）生产图纸河南邦信防腐材料有限公司2017年3月可控硅恒电位仪也叫晶闸管恒电位仪，阴极保护恒电位仪是一种自动控制的整流器，用作外加电流阴极保护的电源。
结构可控硅恒电位仪是一种柜式结构，整流变压器（TB1）安装于柜体后下方，电容器（C7）及滤波电抗器安装于中部，晶闸管（KP1~KP6）安装于柜体后上方。
柜体的前下方为电器安装板，自上至下分别安装，控制电路板CU1、CU2、CU3交流接触（JC）熔断器（FUA、FUB、FUC、FU1~FU4）移相变压器（TB2），压敏电阻（YM1~YM3），最下方为交流进线端子（U、V、W、N）直流输出端子（+、-）以及控制线端子（X1）。
柜体内仪表门自上至下分别为：设备输出电压表（PV1），停止指示灯（XD1），运行指示灯（XD2），故障指示灯（XD3），参比电位表（PV2），输出电流表（PA），测量开关（K2），手动调节电位器（RV1），手动—自动转换开关（K1），自动调节电位器（RV2）以及停机（复位）—运行开关（K1）。
远控、远传阴极保护系统广泛应用对土壤、海水、淡水、化工介质中的管道、电缆、钢铁码头、闸门、舰船、贮糟、贮罐、冷却器等金属构筑物或设备实施外加电流阴极保护，其技术性能指标先进，可靠性高，使用寿命长。
PC－1B系列远控、远传阴极保护系统设有远控、远传接口，可实现数据远传及远控(仪器配有Rs485)。
本系统内含二台完全独立的恒电位仪以及控制两台恒电位仪工作的切换电路，可实现故障自动转换成恒电流工作状态。
2执行标准企业标准，标准号：Q/FCLD020－2009引用标准：GB4793.1 测量、控制和试验室用电器设备的安全要求第一部分通用要求GB4750 电子设备雷击保护导则GB/T3859.1 半导体变流器基本要求的规定GB4208 外壳防护等级GB/T2423.1 电工电子产品基本环境试验规程试验A：低温试验方法GB/T2423.2 电工电子产品基本环境试验规程试验B：高温试验方法GB/T2423.3 电工电子产品基本环境试验规程试验C：恒定湿热试验方法JB/T4276 交流器产品包装技术条件GB191 包装储运图示标志GB/T6388 运输包装收发货标志GB/T9969.1工业产品使用说明书总则IEC1024 结构防雷击保护3主要技术指标3.1 环境条件3.1.1. 工作温度：－15℃～＋45℃；3.1.2. 储存环境温度：－40℃～＋55℃；3.1.3. 相对湿度：20％～90％RH；3.1.4. 大气压力：86KPa～106Kpa；3.2. 使用电源：交流单相AC220V±10％50Hz±10％；3.3. 安全要求3.3.1. 绝缘电阻：仪器的电源进线相对机壳的绝缘电阻不小于10MΩ。
HDY-Ⅰ 恒电位仪 使用说明书
HDY-Ⅰ恒电位仪(教学用)使用说明书一、简介HDY-I型恒电位仪可同时显示电流和恒电位值，可广泛应用于电化学分析及有机电化学合成等方面。
可通过USB接口（选配）与电脑相连接，使数据显示更加清晰直观，电路中采取了保护电路，具有安全性和可靠性，特别适合各大院校物化实验室使用。
二、技术指标（一）工作条件1、电源电压：～220V±10%50Hz2、环境温度：-5℃～40℃3、湿度：≤85%（二）技术指标1、恒电位范围：-1.9999V— 1.9999V±2.000V—±4.000V连续可调2、恒电流范围：-1.0000A—1.0000A分档±1A、±200mA、±20mA、±2mA、±200uA、±20uA、±2uA3、最大输出槽电压：±20V、±30V4、最大输出电流：±1A5、参比探头输入阻抗：＞1012Ω三、恒电位仪前面板功能说明恒电位仪前面板如下图所示，以作用化分为14个区：图一前面板示意图*区1用于仪器系统调零，有“电压调零”和“电流调零”，调零方法见“七、仪器调零及验收测试”。
*区2电源开关。
*区3是仪器功能控制按键区，有五个功能键：“平衡”、“恒电位”、“参比”或“恒电流”等工作方式,与该按键配合，区4的四个指示灯用于指示相应的工作方式。
5的两个指示灯用于指示所选择的负载状态，“模拟”状态时，选择仪器内部阻值约为10KΩ电阻作为模拟负载，“电解池”状态时，选择仪器外部的电解池作为负载。
7的两个指示灯用于指示负载工作状况的通断，“通”时仪器与负载接通，“断”时仪器与负载断开。
“恒电位”工作方式时，通过该按键可选择0～1.9999V或2～4V内给定恒电位范围；“恒电流”工作方式时，只能选择0～1.9999V的内给定恒电位范围。
与该按键配合，区6的两个指示灯用于指示所选择的内给定范围。
管道保护工知识考试(试卷编号141)

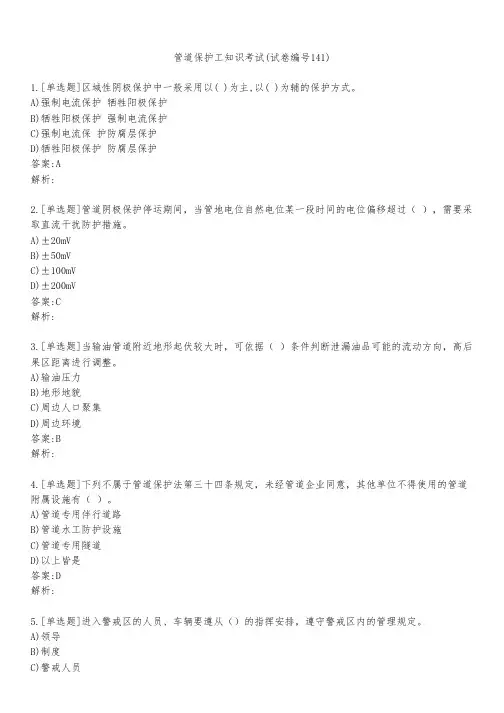

管道保护工知识考试(试卷编号141)1.[单选题]区域性阴极保护中一般采用以( )为主,以( )为辅的保护方式。
A)强制电流保护 牺牲阳极保护B)牺牲阳极保护 强制电流保护C)强制电流保 护防腐层保护D)牺牲阳极保护 防腐层保护答案:A解析:2.[单选题]管道阴极保护停运期间，当管地电位自然电位某一段时间的电位偏移超过（ ），需要采取直流干扰防护措施。
A)±20mVB)±50mVC)±100mVD)±200mV答案:C解析:3.[单选题]当输油管道附近地形起伏较大时，可依据（ ）条件判断泄漏油品可能的流动方向，高后果区距离进行调整。
A)输油压力B)地形地貌C)周边人口聚集D)周边环境答案:B解析:4.[单选题]下列不属于管道保护法第三十四条规定，未经管道企业同意，其他单位不得使用的管道附属设施有（ ）。
A)管道专用伴行道路B)管道水工防护设施C)管道专用隧道D)以上皆是答案:D解析:5.[单选题]进入警戒区的人员、车辆要遵从（）的指挥安排，遵守警戒区内的管理规定。
A)领导D)抢险人员答案:C解析:6.[单选题]BE001巡护方式不包括()巡线。
A)步行B)驾车C)驾船D)GPS巡检系统答案:D解析:7.[单选题]巡护关键点应每公里管道不少于（ ）个，且涵盖所有风险点，每点巡查不少于（ ）分钟，详细观察变化情况。
A)2,5B)5,5C)2,10D)5,10答案:A解析:8.[单选题]管道属性或者周边信息发生变化时，应进行（）。
A)资料查询B)数据更新C)管理人员调整D)管理措施调整答案:B解析:9.[单选题]AN006管道完整性评价的方法不包括()。
A)外检测B)管道巡护C)内检测D)压力试验答案:B解析:10.[单选题]管道开挖之前首先采用（）探明管道走向与位置。
A)管道探测仪B)地面检漏仪解析:11.[单选题]减缓误操作风险的措施不包括下列的（）措施。
A)安装预警系统B)员工培训C)防误操作设置D)内检测答案:D解析:12.[单选题]巡护方案应基于（ ）制定，并充分考虑季节变化和地域特征。
2-10A-20V恒电位仪说明书
KHV-10A/20V恒电位仪使用说明书KHV-10A/20V 恒电位仪使用说明书KHV 系列恒电位仪是一种强制电流阴极保护电源，具有组件化程度高、性能稳定等优良特性的晶闸管恒电位仪；每一套内含 2 台恒电位仪和 1 台转换柜，拥有故障自动切换功能。
1.使用环境1.1工作环境温度：-10C 〜+ 50C1.2 湿度：W 90%1.3海拔高度：w 2000米1.4 无易燃易爆和严重腐蚀金属气体场所2.电气参数2.1 交流输入电压：单相220伏频率50HZ2 .2直流输出电压：DC 0〜10伏2 .3直流输出电流：DC 0〜20安2.4过电流保护： w 110%2 .5过电位保护：-3伏2.6具有手动、自动二种工作方式手动恒电流工作，恒电流精度：w士1%自动恒电位工作，恒电位精度：w 20mV2.7具有断电后自动启动功能3.结构产品为柜式结构，柜体上方为2路恒电位仪组件，分别安装有： 2 路晶闸管及电流检测组件，移相变压器TB2A/TB2B ，阻容吸收板CU3A/CU3B ，触发板CU2A/CU2B ，运行信号继电器J2A/J2B；前下方电器安装盘和转换单元，分别安装：电源开关K o，转换单元保护熔断器F i〜F2,防雷击模块FD1~FD5，断电测试控制继电器J1,抗干扰元件FT，转换单元电源变压器TB3,1路电源开关K1A , 2路电源开关K1B，2路保护熔断器F，转换单元逆止二极管D3；下面为交流输入端子X0,信号输出端子X i和直流输出端子X2。
柜体后下方为1路主整流变压器TB i A，滤波电抗器L i A和2路主整流变压器TB i B，滤波电抗器L i B。
设备仪表板分别装有：i路运行指示灯XD i A，报警指示灯XD2A，断电测试灯XD3A ；1路液晶控制板CU i A；2路运行指示灯XD i B，声光报警指示灯XD2B;断电测试灯XD3B ；2路液晶控制板CU i B；控制单元CUiA、CUiB;电源电压表PV ;控制单元参比选择开关K5，控制选择开关K6，间断运行开关K7。
燃气管道强制电流阴极保护(标准版)
( 安全技术 )单位：_________________________姓名：_________________________日期：_________________________精品文档 / Word文档 / 文字可改燃气管道强制电流阴极保护(标准版)Technical safety means that the pursuit of technology should also include ensuring that peoplemake mistakes燃气管道强制电流阴极保护(标准版)管道的强制电流法阴极保护主要由外加直流电源和辅助阳极接地床构成。
基典型系统如图10-32所示。
图10-32管道的强制电流阴极保护系统1—整流器2—连接头3—阳极电缆4—交流输入5—焦炭6—辅助阳极7—参比电极8—管道9—接电压表阴极一、强制电流保护的设备与装置强制电流保护的设备与附属装置，如图10-33所示。
它包括直流电源、辅助阳级、绝缘法兰、测试桩和检查片。
图10-33管道阴极保护示意1—流电源2—整流器3—阳极4—被保护管线5—绝缘法兰6—测试桩7—检查片(一)电源设备阴极保护系统中，需要稳定的直流电源，能保证长期持久的供电。
阴极保护电源是阴极保护的重要设施，低电压、大电流是其特点。
一般情况下应优先考虑市电，或各类站、场稳定可靠的交流电源。
当使用农用电时，必须装有备用电源或不间断供电的专门设备。
对于无市电地区，强制电流阴极保护电源还可以选择太阳能电池、高容量蓄电池、无人管理的密闭循环发电机组等。
这些电源设备都应具备；输出电压、电流可调；可长期连续供电，可靠性高；寿命长；易于维修保养；对环境适应性强；具有过载、防雷、故障保护装置。
1.整流器的类型整流器是一种将交流电转变为直流电的装置。
它结构简单，易于安装，无转动元件，操作维护都方便。
自然空冷式整流器元件的选择取决于所需性能及周围温度和天气的影响。
恒电位仪参数调整与维修说明
采样参比：显示为目前实际的恒电位仪参比输入端实际电位。如果恒电位仪此时已经连接了零位和参比电极，则恒电位仪零位和参比之间电压不为零，具体数值可用万用表测量。
偏移量：用于调整零点。上下箭头直接调整数值。
斜率：用于调整放大比例。左右箭头直接调整数值。
（4）参2校准
采样参比：参2用于校准参比电位采样的0点。通过偏移量的调整，应该显示为0。
找到自动校准选项，点确定这时自动校准方框中的“√”取消，再找到出厂设置选项，点击确定，两三下
再次找到自动校准选项点确定，看到方框中打“√”后，退回主界面，这时参比电位、输出电压、输出电流均为零或者趋近于零。
拆除恒电位仪后面的两根导线，然后运行即可。
恒电位仪前视图
恒电位仪后视图
恒电位仪内部视图1
恒电位仪内部视图2
对于“反馈间隔”及电压、电流、电位反馈参数中的“采样次数”和“平均次数”一般不作调整。
菜单内容如下：
1）反馈间隔：
2）电“确定”进入相应参数的设置，通过“→、←、↓、↑”调整数值，而后按“确定”，结束该参数的设置。
3．恒电位仪通讯设置参数调整
主要用于恒电位仪RS-485通讯地址及通讯校验方式的设置。
恒电位仪参数调整与维修说明
1．恒电位仪出厂参数调整
1）进入出厂参数设置时，需要输入密码，具体操作过程如下：
按“停止”――>“菜单”――>选择“厂家设置”――>按“确定”――>依次按下↑、↓、←、→、→、←、↓、↑――>按“确定”，进入出厂参数设置。
2）出厂参数设置内容及设置方法
（1）电压校准
采样电压：显示为目前实际的恒电位仪输出端电压，即显示数值为恒电位仪输出＋、—之间的实际电压。如果恒电位仪此时已经连接了管道和辅助阳极，则恒电位仪输出＋、—之间电压不为零，具体数值可用万用表测量。
阴极保护系统参考资料
50
属连接，使被保护金属表面有过剩的电子而被阴极 极化，从而了防止金属腐蚀。
▪ 特点：不需要直流电源，阳极材料必须采用电位更 负的有色金属。保护电流利用率高，不会产生过保 护，对邻近的地下金属设施干扰小。
▪ ⑶常用牺牲阳极材料 ▪ 铝合金阳极：有足够负的电位、高的理论电流输出，
但在中性、弱酸和碱性介质中，铝表面容易形成一 层高电阻AI2O2氧化膜，使铝的电位向较正值方向移 动。主要用于海洋内的金属保护。
8
▪ ⑷自然电位：管道在没有进行阴极保护送电时，所 测得的管道对地电位。
▪ ⑸管道沿线的土壤电阻率：土壤电阻率越低，管道 腐蚀就越高。
▪ ⑹覆盖层电阻：覆盖层电阻的好坏直接影响阴极保 护的输出功率和保护距离。
9
3.阴极保护基本形式
A. 牺牲阳极保护 ⑴牺牲阳极保护结构图
牺牲阳极
e
被保护体
10
▪ ⑵牺牲阳极基本原理 ▪ 采用比被保护金属电位更负的金属材料与被保护金
①恒电位控制范围 恒定的电位可在－200mV～－2000mV范
围内连续可调
22
PS—1恒电位仪的工作原理 ▪ 通过采集到的通电点电位值与仪器所控制的
电位值进行比较，自动调整仪器输送到管线 上的直流电流，使通电点与控制电位保持恒 定。
23
主要电路组成
控制电路
比较电路
信号参比电极
过流复位
稳压电路
触发电路
阴极保护系统维护
1
一、阴极保护的重要性和必要性
▪ 在2003年10月第四届全国腐蚀大会上，腐蚀学会理 事长柯伟院士介绍了《中国工业与自然环境腐蚀问题 调查与对策》课题进展的报告，指出我国的年腐蚀损 失约为5000亿元，如能应用近代腐蚀科学知识和防 腐蚀技术，腐蚀的经济损失可以降低25%~30%。对 于全国数万公里的埋地管道，阴极保护是行之有效的 防蚀技术。
恒电位仪说明
CPHV-1远传远控型高频开关恒电位仪使用说明书焦作市弘坤阴极保护防腐有限公司本机特性及操作综述CPHV—1高频开关恒电位仪，是我公司研制的新型节能降耗防腐仪器，整机采用高频开关电源技术，体积小、重量轻、效率高、全隔离，集智能自控手动调节为一体，是强制电流阴极保护系统外加电流的首选设备，本机节能高效，额定输出功率为400W，交、直流兼容性输入。
运行模式：一、机控控制模式1、手动选机控制：手动旋转选机转换开关，拨动至1号或者2号对应数字，相对的A机或者B机即可进入工作状态。
2、全自动上电工作模式：旋钮指向O为全自动上电运行模式，此时只要电源上电，机器即可自动投入运行，可以预先设定A机先运行或者B机先运行，在自动工作参比跟进模式下，保护电位超出保护范围（预设值为-0.85V— -1.5V），机器可以自动切切换至另外一台运行，本功能只能在自动范围下工作，恒电位仪在手动下将无法有效工作。
3、机控通断测试功能：在任意一台机器工作的状态下，按下通断测试按钮，机器即进入通12S断3秒测试状态。
（建议在使用本功能时采用手动工作模式，以免因参比反馈变化造成电流冲击）此时，通过保护电位表，可以适时查看管道电位变化情况。
（此功能在完全外加电流保护情况下有效，倘若有牺牲阳极参与保护，该功能无法准确测试极化电位情况。
测试情况软件将实时记录通断运行曲线轨迹，方便查阅。
）4、单机工作控制：可以选择自动恒电位参比跟进控制，也可选手动设定值输出控制。
在单机自动恒电位控制状态下，当参比电位超出阴极保护安全电位范围，机器会自动发出超限声光报警，当机器给定电位小于参比电位绝对值时，机器也会发出失控声光报警。
在手动状态下，报警电路将不会参与工作。
二、远程微机程序控制模式（本机采用RS485数据通讯端口进行远传远控，数据传输采用标准MODBUS—RTU协议）1、按下机柜控制面板的远控按钮：即可通过远程软件进行操控。
2、在远程控制的情况下：通过机控\远控按钮即可转入机器控制面板控制状态。
IHF数控高频开关恒电位仪简介和故障诊断
第13页
三、控制柜操作
2.控制柜日常操作 使用自动切换控制器的手动切换工作方式
将配电盘的“手动切换开关”置“0”。将“双机自动切换 器”的“状态选择开关”打在“手动”档，将设备选择开关拨 到“1#机”。
合上控制柜“电源开关”，1＃恒电位仪开始运行。 用应急手动切换开关的手动切换工作方式
切断自动切换控制器电源，将配电盘的“手动切换开关”置 “1”。合上控制柜“电源开关”，1＃恒电位仪开始运行
温度过高报警（T)：如果机内温度过高，系 统将由于温度保护而自动停机，同时报警 。
2021/4/27
第15页
四、故障现象及处理方法
2.常见问题示例 （1）阳极电缆或阴极电缆断
现象：参比电位远小于预置电位，输出电压达到最大值，输出 电流几乎为零，并伴有声光报警。
以30A/50V为例液晶屏如下图所示处：理方法：
2021/4/27
第19页
五、安全注意事项
1、机柜设计额定输入电压波动范围为额定电压20％。如果市 电电网电压波动范围大于20％，可能会损坏设备。 2、接地螺栓要可靠连接，以确保接地良好。 3、要严格按照接线要求进行线路的连接。
4、机柜的输入输出接线时，接线端子一定要注意绝缘，以免 碰到机壳，导致漏电或短路。
IHF数控高频开关恒电 位仪简介和故障诊断
目录
一、简介 二、恒电位仪显示及操作
三、控制柜操作 四、故障现象及处理方法
五、安全注意事项
2021/4/27
第2页
一、简介
阴极保护技术： 是电化学保护技术的一种，其原理是向被腐蚀金属结构 物表面施加一个外加电流，被保护结构物成为阴极，从而使得 金属腐蚀发生的电子迁移得到抑制，避免或减弱腐蚀的发生。
一恒仪器产品目录及说明书
一恒仪器创建于1997年，主要从事实验仪器、环境试验设备的研发、设计、制造、销售、服务为一体的高科技企业。
一恒公司已在全国各省市建立完善的渠道营销网络和售后服务分支机构，产品远销全球60多个国家和地区。
至2021年底，全球有六十万台一恒产品正在使用中。
我们一贯秉承“以科技保证品质，服务完善产品”的宗旨，领导行业潮流。
我们一直将品质和服务摆在首位，关键零部件采用进口产品，严格按照国家三包服务政策。
我们拥有完整、科学的质量管理体系，在2000年后陆续通过了ISO9001质量体系认证、ISO13485医疗器械行业质量体系认证和CE认证，部分产品获得美国UL认证，并获得“高新技术企业”认定。
一恒生产基地位于昆山市千灯镇，总占地面积3万多平方米。
2021年我们又在太仓浏河镇新建4万多平方米厂房，将于2022年正式投入使用。
届时，总年产能将达到十五万台产品，是世界众多跨国集团的ODM/OEM加工商。
我们将自己定位为“生命科学领域温湿度控制解决方案的专业供应商”。
一恒的售后服务网络覆盖上海、北京、广东、成都、沈阳、哈尔滨、厦门、昆明、郑州等地，我们本着以客户服务为导向，为客户提供实验室仪器及电子行业生产设备的整体解决方案和专业化服务，并以优质的售后服务广泛获得用户的好评。
制药工业包装测试药品和化妆品保存期测试工矿企业细胞生物学基础研究生物技术临床、大学、医院★ 样本上所有数据如有修改，不作另行通知，本公司具有最终解释权我们的品牌：定位：生命科学领域温湿度控制解决方案的专业供应商 经营理念：精英治企、持之一恒广告口号：我们只制造放心! (每小时卖出16台)价值观：满意客户、满意员工 、满意社会质量方针：提供客户期望的产品和服务生化培养箱 霉菌培养箱顺应世界环保潮流，进口品牌压缩机和循环风机，高效率、低能耗，不仅促进节能，而且使用寿命长，可将噪声降至更低限度，与传统低温设备相比，降温时间减少40%以上。
适用于环境保护、卫生防疫、药检、农畜、水产等科研、院校和生产部门。
管道阴极保护施工用恒电位仪选型说明书
恒电位仪AB机BX-HDW-1是一用一备机型，有自动、手动A机工作、手动B机工作三种工作模式。
自动工作模式下，默认A机工作，当A机发生故障时会自动切换到B机工作。
管道阴极保护恒电位仪AB机外观型号：BX-HDW-1，主要技术参数如下：交流电源：AC220V/AC380V 50Hz恒电位范围：+1V~-3V输出电流： 0～200A输出电压：0-200V恒电位精度：±5mV纹波系数：≤5%运行噪声：≤45db工作方式：连续/间歇间歇工作：ON12S OFF3S环境温度： -15℃～55℃相对湿度：20%～90%海拔高度：（器件承受能力）2000米智能高频开关恒电位仪（邦信BX-HDW-1系列单机）产品特点：智能控制、高频PWM技术、模块化结构、90%高效率节能减排、体积小重量轻、远传远控。
应用范围：石油、石化、燃气领域，管道、储罐外加电流。
智能高频开关恒电位仪外观主要元器件介绍：采用液晶显示屏幕，显示直观、精确。
良好的人机对话界面，操作简单易懂。
我公司自主知识产权的智能主控板。
进口CPU芯片、集成电路及精密电子元器件，良好的工艺技术，数据处理快速、精准。
预留多种功能接口，集成RS485通讯接口可实现远传远控。
内部器件展示：进口大功率功率器件IGBT，良好的散热工艺设计，主电路和控制电路介电强度>2500Vac。
故障率低、寿命长、过载能力强、无相序要求、控制方便、维护简单，高输出能力。
防雷设计：参比电极、阳极、阴极、阴阳极间、交流电源等全套防雷装置。
恒电位仪参数调整与维修说明-图文
恒电位仪参数调整与维修说明-图文1．恒电位仪出厂参数调整1）进入出厂参数设置时，需要输入密码，具体操作过程如下：按“停止”――>“菜单”――>选择“厂家设置”――>按“确定”――>依次按下↑、↓、←、→、→、←、↓、↑――>按“确定”，进入出厂参数设置。
2）出厂参数设置内容及设置方法（1）电压校准采样电压：显示为目前实际的恒电位仪输出端电压，即显示数值为恒电位仪输出＋、—之间的实际电压。
如果恒电位仪此时已经连接了管道和辅助阳极，则恒电位仪输出＋、—之间电压不为零，具体数值可用万用表测量。
偏移量：用于调整零点。
上下箭头直接调整数值。
斜率：用于调整放大比例。
左右箭头直接调整数值。
（2）电流校准采样电流：显示为目前实际的恒电位仪输出电流。
由于此时恒电位仪处于“停止”状态，恒电位仪没有输出，所以，此时正确的显示数值应该为0A。
偏移量：用于调整零点。
上下箭头直接调整数值。
斜率：用于调整放大比例。
左右箭头直接调整数值。
采样参比：显示为目前实际的恒电位仪参比输入端实际电位。
如果恒电位仪此时已经连接了零位和参比电极，则恒电位仪零位和参比之间电压不为零，具体数值可用万用表测量。
偏移量：用于调整零点。
上下箭头直接调整数值。
斜率：用于调整放大比例。
左右箭头直接调整数值。
（4）参2校准采样参比：参2用于校准参比电位采样的0点。
通过偏移量的调整，应该显示为0。
偏移量：用于调整零点。
上下箭头直接调整数值。
斜率：用于调整放大比例。
左右箭头直接调整数值。
（5）出厂设置将“电压校准”、“电流校准”、“参1校准”、“参2校准”的偏移量设置为0，同时将斜率设置为1。
以便于重新设置参数。
（6）自动校准按“确定”，直接更改自动校准设置。
出现“√”时，表明自动校准有效，无“√”时，表明自动设置无效。
注意：恒电位仪在进行出厂设置操作时应将自动校准设为无效，调整完成恢复自动校准时，应在停止状态下将输出正负端和参比零位端短接，恢复后拆除；所有恒电位仪在工作状态时，自动校准应设置为有效。
强制电流阴极保护电参数测试记录
万用表、接地摇表
通电日期
2022年 3 月 4 日
极化时间
2022年 3 月 4 日
参数测量方法执行标准
电位梯度法
测试单位
测试人
2022年 3 月 7 日
测试位置
测试项目
投产前
投产后
管道对地自然电位（V）
阳极地床接
地电阻（Ω）
直流电源电位
/电压（V）
管道保护电位（V）
管道保护电流（mA）
标准
-1.06
/
/
施工单位
总承包单位
监理（建设）单位
记录人：
施工班（组）长：
专业技术负责人：
年 月 日
代表：
年 月 日
专业监理工程师：
（建设单位代表）
年 月 日
强制电流阴极保护电参数测试记录
JS-09
工程名称
工程编号
LNCYZ
管道名称
储罐T2201
单位工程名称
测试区段
储罐T2203
测试时间
2022年3月7日
实测
标准
实测
-0.60
0.9
24
-0.85~-1.25
-1.06
/
/
-0.61
0.9
24
-0.85~-1.25
-1.00
/
/
-0.58
0.9
24
-0.85~-1.25
-1.05
/
/
施工单位
总承包单位
监理（建设）单位
记录人：
施工班（组）长：
专业技术负责人：
年 月 日
代表：
年 月 日
专业监理工程师：
恒电位仪断电电位阴极保护油田罐区强制电流阴极保护系统
恒电位仪电位阴极保护油田罐区强制电流阴极保护系统河南汇龙合金材料有限公司油田罐区阴极保护一般采用强制电流阴极保护。
强制电流阴极保护系统由恒电位仪、辅助阳极、长效参比电极、阴/阳极电缆、零线接阴电缆组成。
强制电流阴极保护系统就是利用腐蚀电池的原理.将需要被保护的金属结构(罐体、管道)作为阴极，通过阳极(高硅铸铁)向阴极不问断地提供电子，首先使结构极化，进而在结构表面富集电子，使其不易产生离子从而大大地减缓腐蚀速度。
在这里向阳极提供外加电流的是恒电位仪。
恒电位仪整体来说是一个负反馈放大一输出系统。
与被保护物构成闭环调节，通过参比电极测量通电点电位，并作为取样信号与控制信号进行比较.实现控制并调节极化电流输出。
使通电点电位得以保持在设定的控制电位上。
其过程是：不管什么原因(供电系统电压波动，环境介质导电性变化，或电路参数漂移)使输出增大，导致通电点电位上升，则取样信号增大，取样信号是加在恒电位仪比较放大的反相输入端，与接在正相输入端控制信号比较后使放大器放大倍数下降，控制极化电源输出减小，使通电点电位下降。
回复到原设定的控制电位值上;同样，如果通电点电位下降。
参比电极得到的取样信号下降，经过与控制信号比较使放大器放大倍数上升，控制极化电源输出增大。
通电点电位上升。
同复到原设定的控制电位值上。
也就是当外部或内部任何原因造成被保护物对地电位变化时，恒电位仪都能相应地增大或减小输出。
把变化的电位拉回来，使通电点电位保持不变。
恒电位仪的接线一般由4条电缆组成，分别是输出阴极、输出阳极、零位接阴、参比电极。
输出阴极是恒电位仪输出的负端子，接至被保护物的通电点;输出阳极是恒电位仪的正端子。
接至辅助阳极(高硅铸铁阳极);零位接阴是仪器电路的地端，接于被保护物通电点附近;参比电极即取样信号输入端，接埋设在通电点附近的参比电极。
其巾零位接阴电缆作为整个仪器电路的“地”，必须接在被保护物上，并避开输出阴极通电点5～10 cm，以防电流涌入。
油气管道保护工(中级)题库(516道)
油气管道保护工〔中级〕1、原油的管道输送方式按原油自身的物理性质可分为常温输送、和加剂输送。
——[单项选择题]A 减阻输送B 挨次输送C伴热输送D D.加热输送正确答案：D和“从泵到泵2、输油管道输送方式按输油站输油设备的连接关系可分为“通过油罐式”〔〕式”。
——[单项选择题]A “密闭输送式”B “旁接油罐式”C“放开输送式D“挨次输送式”正确答案：B3、低黏、低凝点的油品一般承受〔〕。
——[单项选择题]A 加热输送方式B 磁处理方式C 常温输送方式D 稀释输送方式正确答案：C4、加热输送是使易凝油品的温度保持在〔〕以上，便于输送。
——[单项选择题] A闪点B 凝固点C 露点D 燃点正确答案：B5、“三高”原油可以承受加热输送，还可以承受〔〕等工艺。
——[单项选择题] A加剂输送B液环输送C常温输送D 伴热输送正确答案：A6、加热输送可分为直接加热和间接加热两种方法，直接加热法的特点是〔〕。
——[单项选择题] A热效率高B 热效率低C 温度掌握范围小D 节约能源正确答案：A7、从炼厂向外输送多种油品时，每种油品单独敷设一条管道很不经济，而承受〔〕工艺则经济效益较好。
——[单项选择题] A循环输送B 液环输送C 挨次输送D连续输送正确答案：C8、挨次输送是指在同一条管道内依据肯定挨次，〔〕以直接接触的方式输或间接接触的方式送几种油品的输送工艺。
——[单项选择题] A连续地B 断续地C连续地D不连续地正确答案：C9、在输送成品油时，通常总是选择〔〕的几种油品进展挨次输送。
——[单项选择题] A性质相近B 性质不同C性质各异D性质差异大正确答案：A10、“旁接油罐式”输送方式的特点是：各站间管路单独构成一个水力系统，各站运行参数的变化在短期内〔〕，以便于全线的调整及事故处理。
——[单项选择题] A不行调整B不行自行调整C 不行单独调整D 可自行调整正确答案：D11、“从泵到泵式”输送方式中，各站的输量〔〕。
强制电流阴极保护的电源设备
强制电流阴极保护的电源设备6.1 强制电流阴极保护系统的组成引言从图4-2的电位一pH图可以看出，当把铁的电位降到下部的免蚀区范围，铁就可以得到阴极保护。
实现阴极保护有两种方法—牺牲阳极和强制电流，本章讨论的是强制电流阴极保护的电源设备，第7章将讨论辅助阳极。
强制电流是通过外部的直流电源向被保护金属构筑物通以阴极电流使之阴极极化实现保护的一种方法。
由此决定了强制电流阴极保护系统的3个组成部分:极化电源、辅助阳极、被保护的阴极。
图6-1是埋地钢质管道强制电流阴极保护系统结构示意图。
图6-1管道的强制电流阴极保护系统6.2 电源设备6.2.1电源设备的基本要求强制电流系统的电源设备是阴极保护的心脏，它将不断地向被保护金属构筑物提供阴极保护电流。
这就决定了可靠性是电源设备的首要问题。
一般来说对强制电源设备的基本要求为:安全可靠;电流电压连续可调;适应当地的工作环境(温度、湿度、日照、风沙);有富裕的电容量;输出阻抗应与管道一阳极地床回路电阻相匹配，操作维护简单;价格合理。
目前用于阴极保护的电源设备类型有:①交流市电的整流设备(整流器、恒电位仪、恒电流仪);②热电发生器(TEG)③密闭循环蒸气发电机((CCVT);④风力发电机;⑤太阳能电池;⑥大容量蓄电池等。
6.2.2 交流供电装置（1)整流器当有交流市电时，整流器是强制电流的首选电源设备。
它由变压和整流两部分组成，进入九十年代后，开关电路的应用，省掉了笨大的变压环节，极大地缩小了整流器的体积。
整流线路多为桥式全波整流，对于单相桥式整流回路，电压较低时，如低于5V，它的整流效率为60%-70%，并带有100Hz:的交流纹波48%。
当功率较大时，如2kW，采用三相桥式全波整流就比较经济，这时得整流效率为80%-90%，带有300Hz的纹波仅为4%。
纹波系数有时用于衡量整流质量，故在国内恒电位仪中均对纹波加以限制，文献【1】介绍，残余纹波对管道的电化学作用并无意义。
六合一恒电位仪防腐控制仪使用说明书v.1版
1. 电压模出调整 2. 电流模入调整 3. 电压模入调整 4. 参比模入调整 5. 给定模入调整
4.9.1 电压模出调整（注意：此项出厂前已调试好，无须用户来调试）
此项为校正模出电压。
当前是零模出 请测量后确认
/停
பைடு நூலகம்
时
歇
器
J
J
J
J
外外 手控 操器
参比
~ 220v
交流接触器
~ 220v 高频电源
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
□各路同时控制通断
安装位置 ■室内
□室外
室内安装方式 □壁挂
■立式
防护等级 □IP65
□IP55
■IP31
□其它
防爆等级 ■无要求
□ExdⅡAGb T3
□ExdⅡBGb T3
□ExdⅡCGb T3
是否与自控机 柜统一
□统一
■不统一
■RAL7035
■1800（含 100 底座）×600×660
颜色与尺寸 □2100（含 100 底座）×800×800
额定输出电压，V 30
路数
6
型号
■多路
■各路相同
控制电压范围，V 额定输出电流，A 额定输出电压，V
路数
0～30 10 30
□各路不同
控制电压范围，V 额定输出电流，A
额定输出电压，V
■数字通讯接口RS485 接口源自远传远控□点对点接口
1～6
保护电位远传 输出电压远传 输出电流远传
就地通断功能 ■各路分别控制通断
河南邦信防腐材料有限公司室内单相六合一智能高频恒电位仪数据表
设备类型 □可控硅恒电位仪（石油沥青） ■智能数控高频开关恒电位仪 □硅整流器
电源要求 ■交流供电 ■单相 220V±10%，50±5%Hz □三相 380V±10%，50±5%Hz
□一用一备
控制电压范围，V 0～30
额定输出电流，A 10
□2100（含 100 底座）×1200×800
□其它
噪音
□95dB（A）
■80dB（A） □65dB（A） □其它
设备数量
2台
安装地点
威 204 集气总站、威 204H51 集气站，室内安装
防浪涌保护
■有 □无
其它要求
防潮型要求：仪器电路板及金属构件均进行防腐处理，可耐盐雾及潮湿。
注：“■”表示选择参数，数据单必须经过设计最后确认才能作为订货依据。
