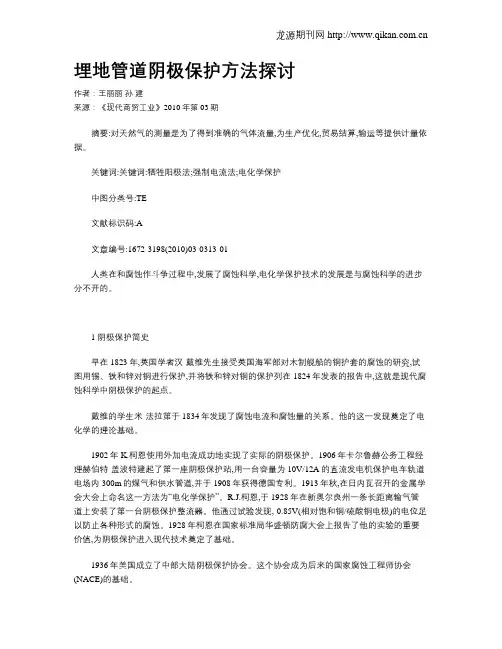

阴极保护在埋地管道中的应用

阴极保护在埋地管道中的应用本文主要探讨了阴极保护在埋地管道中的具体的应用，分析了埋地管道工程建设中如何更好的设置阴极保护系统，以确保埋地管道使用过程中的效果，以期能够为同行提供参考。

标签：阴极保护；埋地管道；应用一、前言埋地管道使用的过程中，还存在很多的问题，阴极保护问题就尝尝被施工人员所忽略，阴极保护效果不佳，就容易导致埋地管道使用过程中出现问题，所以，一定要重视埋地管道阴极保护问题。

二、阴极保护技术的原理及方法1、阴极保护基本原理阴极保护技术是利用电化学的腐蚀原电池原理，将被保护的金属结构作为阴极，向其通以足够的直流电流，使金属表面产生阴极极化，最终减小或消除金属材料整体上各种局部阴极和局部阳极之间的电位差，使腐蚀电流趋于零，从而控制金属的腐蚀。

2、阴极保护方法在绝大多数情况下，可以通过三种方法实现阴极保护过程。

2.1、牺牲阳极法是将电位更负的金属与被保护金属连接，并处于同一电解质中，被保护金属作为阴极，让电位低的金属向阴极材料不间断地提供电子。

牺牲阳极因较活泼而优先溶解遭到强烈腐蚀，此时阴极材料首先极化，在其表面富集电子，不再产生离子，进而减缓并停止结构腐蚀进程，达到保护阴极材料的目的。

2.2、强制（外加）电流法是通过外加直流电源以及辅助阳极，直接向被保护的金属结构施加阴极电流或给辅助阳极施加阳极电流，使被保护金属发生阴极极化，同样达到保护阴极金属结构的目的。

2.3、排流保护法是以排除杂散电流为目的的阴极保护方法。

该方法分为三种，其中直接排流和极性排流分别用于杂散电流干扰电位极性稳定不变和正负交变的情况。

还有一种是强制排流，它通过整流器进行排流。

当有杂散电流存在时，利用排流进行保护；当无杂散电流时，就用整流器供给保护电流，使保护体处于阴极保护状态。

三、阴极保护技术在埋地管道中的应用1、阴极保护技术原理所谓的阴极保护，是金属的阴极被阴极电流极化产生的。

一般都以外加电流或阳极牺牲为主要形式。

管道阴极保护的检测方法通常都是以每隔一定的距离测算的阴极保护数据判断的。

城镇燃气埋地钢质管道阴极保护的设计

城镇燃气埋地钢质管道阴极保护的设计河南邦信防腐材料有限公司2017年3月31日随着城镇燃气地下管网的迅速发展，钢质管道的腐蚀与防护问题也日益突出。

为了延长埋地钢质管道的使用寿命，确保城镇燃气供应安全、可靠，通常采用阴极保护方法保护埋地钢质管道。

1 阴极保护设计1．1 阴极保护类型的确定阴极保护属于电化学保护，是利用外部电流使金属腐蚀电位发生改变以降低其腐蚀速率的防腐蚀技术。

埋地钢质管道阴极保护分为强制电流阴极保护和牺牲阳极阴极保护两种[2～7]。

强制电流阴极保护主要适用于郊区等地下管网单一地区的燃气主管道或城镇燃气环网。

其优点是输出电流大而且可调，不受土壤电阻率影响，保护半径较大；系统运行寿命长，保护效果好；保护系统输出电流的变化可反映出管道涂层的性能改变。

其缺点是需设专人维护管理，要求有外部电源长期供电，易产生屏蔽和干扰，特别是地下金属构筑物较复杂的地方。

牺牲阳极阴极保护主要适用于人口稠密地区和城镇内各种压力级制燃气管道。

其优点是不需外加电源，施工方便，不需进行经常性专门管理，不会生屏蔽，对其他构筑物也不会产生干扰，保护电流分布均匀、利用率高。

其缺点是输出电流小，保护范围有限；需定期更换，不能实时监测输出电流分的变化，也不能反映管道涂层的状况。

根据以往的经验和我们的实践得知，城镇燃埋地钢质管道宜采用牺牲阳极阴极保护来减缓土壤对管道的电化学腐蚀。

1．2 阴极保护电流的确定要使埋设的燃气管道得到充分的保护，就要证有足够的电流使管道不受到腐蚀。

钢质管道廖的小保护电流是阴极保护设计重要的参数之一，其计算公式如下：I=AIP (1)式中I——管道所需保护电流，mAA——管道总表面积，m2IP——保护电流密度，mA/m2保护电流密度Ip是根据管道的防腐层种类、好坏来确定的，新建沥青玻璃布防腐管道所需的Ip约0.1mA/m2，新建三层PE管道所需的Ip约0.001 mA/m2，旧管道的Ip取0.3mA/m2。

阴极保护技术在埋地管道上的应用案例的总结

阴极保护技术在埋地管道上的应用案例的总结课程：现代阴极保护技术班级：学号：姓名：目录1.阴极保护技术介绍1.1阴极保护技术原理1.2阴极保护方法1.2.1牺牲阳极阴极保护技术1.2.2强制电流阴极保护技术2. 阴极保护技术在埋地管道上的应用2.1 阴极保护技术的应用现状2.2 埋地管道采取防腐措施的必要性3.应用实例分析3.1 西气东输东输管道工程阴极保护3.1.1 阴极保护设计参数选定3.1.2 阴极保护站位置的确定3.1.3 阴极保护系统的构成3.1.4 管道外防腐涂层与阴极保护的协调问题3.2 天津渤西油气处理厂管道牺牲阳极保护3.2.1 保护电位的确定3.2.2 阳极材料及数量的确定3.2.3 阳极分布及埋设3.3 长庆油田靖咸长输管道、靖惠管道、第三采油厂管道的检测与评定3.4 油气管道阴极保护的现状与展望参考文献1.阴极保护技术介绍1.1阴极保护技术原理阴极保护是通过阴极电流使金属阴极极化实现。

通常采用牺牲阳极或外加电流的方法。

系统的检测主要通过每间隔一定的距离所测得的阴极保护数据来准确分析判定管道的阴极保护状态。

1.2阴极保护方法1.2.1牺牲阳极阴极保护技术牺牲阳极法是将需要保护的金属结构作为阴极，通过电气连接与电子电位更低的金属或合金连接，使其满足腐蚀电池形成的条件，让电子电位低的阳极材料向电子电位高的阴极材料不间断地提供电子。

牺牲阳极因较活泼而优先溶解，向被保护金属通入一定量的负极直流电，使其相对于阳极接地装置变成一个大阴极而免遭腐蚀, 而阳极则遭到强烈腐蚀；此时阴极材料的结构首先极化，在结构表面富集电子，不再产生离子，进而减缓并停止结构腐蚀进程，从而达到保护阴极材料的目的。

1.2.2强制电流阴极保护技术强制（外加）电流是通过外加的直流电源（整流器等），直接向被保护的金属材料施加阴极电流，使其发生阴极极化，同样达到保护阴极金属材料的目的。

而给辅助阳极(一般为高硅铸铁或废钢)施加阳极电流，构成一个腐蚀电池，也可使金属结构得到保护。

埋地管道强制电流阴极保护系统检测方法

埋地管道强制电流阴极保护系统检测方法
郭永强;管子旭;王瑜;梁新亮;姜宜成
【期刊名称】《特种设备安全技术》
【年(卷),期】2024()1
【摘要】目前我国长输埋地管道采取的主要防腐措施是给钢管加防腐涂层和阴极保护两种方式联合并用。

涂层的作用主要是物理阻隔作用,将金属基体与外界环境分离,从而避免金属与周围环境的作用。

但是由于涂层本身存在缺陷,如针孔的存在;或者是在施工和运行过程中不可避免涂层破坏,使金属暴露于腐蚀环境中。

这些缺陷的存在会导致大阴极小阳极的现象,使得涂层破损处腐蚀加速,因此给管道施加准确合适的保护电位就尤为重要,而目前使用单位在管道运行过程中大多只是通过巡线方式在测试桩测量管道的保护电位,这种方法所测保护电位包含了土壤中的IR降,不能反映准确的保护电位,很可能造成保护电位不足,使管道得不到保护。

【总页数】3页(P22-23)
【作者】郭永强;管子旭;王瑜;梁新亮;姜宜成
【作者单位】陕西省特种设备检验检测研究院;华阴市聚信电力科技有限公司
【正文语种】中文
【中图分类】TG1
【相关文献】
1.埋地钢质管道阴极保护系统附属设施定位检测方法的实践
2.城镇钢制埋地燃气管道阴极保护电位检测方法的应用研究
3.刍议道路桥梁施工中裂缝成因与预防措施
4.
基于长输天然气埋地管道阴极保护系统检测案例分析5.埋地管道阴极保护检测系统设计
因版权原因，仅展示原文概要，查看原文内容请购买。

城市埋地煤气管道的阴极保护方法

城市埋地煤气管道的阴极保护方法埋在土壤中的金属管道由于各种原因管道表面将出现阳极区和阴极区，并在阳极区发生局部腐蚀。

阴极保护就是利用外加手段迫使电解质中被保护金属表面都成为阴极，以达到抑制腐蚀的目的。

使用阴极保护时，被保护的金属管道应有良好的防腐绝缘层，以降低阴极保护的费用。

阴极保护技术根据保护电流的供给方式，可分为牺牲阳极法和强制电流法两种保护方法。

采用牺牲阳极法的主要优点有：无需外部电源、对外界干扰少、安装维护费用低、无需征地或占用其他建构筑物、保护电流利用率高等，因此特别适合于城市范围内的埋地钢管腐蚀。

而我公司输配管网绝大部分均埋设在市区范围，因此我公司予以推荐。

另方面，强制电流法则有：保护范围大、适合范围广、激励电势及输出电流高、综合费用低等优点，故适合用于长输管线或市郊管线的防腐。

如应用于市区范围内时，则由于其会产生干扰电流而影响其他管线及建筑物，且还需要征地或占用建筑物，因此在实施时会带来较大的困难。

因此，城市埋地煤气管道防腐的阴极保护宜用牺牲阳极法。

当条件许可时，也可采用强制流保护法。

目前，在我公司城市燃气输配管网中，已全面采用牺牲阳极法来进行管道防腐。

广州埋地燃气管道阴极保护的设计与施工3.1 牺牲阳极选用及布点的技术要求（1）电防护法在选用时应符合以下要求a）锌阳极不得使用在土壤电阻率＞20O•m的场合；b）镁阳极不宜使用在土壤电阻车＞100Ω•m的场合；c）外加电流阴极保护法在选用时不受土壤电阻率的限制。

（2）采用牺牲阳极法时，选用阳极的保护效果应符合以下要求：a）对地电位应达到-0.85V或更负；b）通电时，阴极电位较自然电位向负方向变化值应大于300mV；c）当土壤或水中含有硫酸盐还原菌，且硫酸根含量大于0.5％时，通电后，对地电位应达到-0.95V或更负。

（3）在牺牲阳极法中的镁阳极选用时，必需按照表1来进行选取。

（4）牺牲阳极在埋设时，与保护的燃气管道的距离不宜小于0.3m，也不宜大于7m，埋设深度不宜小于1m，且直埋设在潮湿的土壤中。
