统计过程控制与休哈特控制图目录第一节统计过程控制（SPC）与控制图概述 (2)一、什么是SPC？ (2)二、控制图及其原理 (2)第二节休哈特控制图分析 (5)一、控制图的两类错误 (5)二、控制图的判断准则 (6)第三节休哈特控制图 (12)一、简单说明各个控制图的用途： (13)二、用控制图需要考虑的一些问题 (15)三、各种控制图的原理及制作 (16)第一节统计过程控制（SPC）与控制图概述一、什么是SPC？SPC是英文Statistical Process Control的字首简称，即统计过程控制。
SPC就是应用统计技术对过程中的各个阶段进行监控，从而达到改进与保证质量的目的。
SPC强调全过程的预防。
SPC的特点是:（1）SPC是全系统的，全过程的，要求全员参加，人人有责。
(2) SPC强调用科学方法(主要是统计技术，尤其是控制图理论)来保证全过程的预防。
（3）SPC不仅用于生产过程，而且可用于服务过程和一切管理过程。
二、控制图及其原理1、控制图所谓控制图是对过程质量加以测定、记录从而进行控制管理的一种用科学方法设计的图。
图上有中心线(CL)、上控制界限(UCL)和下控制界限(LCL)，并有按时间顺序抽取的样本统计量数值的描点序列。
2、控制图原理的第一种解释控制图是美国贝尔电话研究所的休哈特（W.A.Shewhart）于20年代创立的。
它是显著性检验在过程稳定性控制中的应用。
一个过程本身的输出有其统计特性θ，例如批产品的不合格率p、不合格数，加工误差的均值μ及方差2σ，缺陷率u，…..它们客观存在，人们关心的是这统计特性是否稳定？对统计特性选定一个估计它的统计量^θ（例如对p选pˆ，对μ选_x，对2σ选2S…等等。
）选定一个α小概率，则对客观的θ而言，^θ有一个拒绝域，正常即过程稳定下，θ落在拒绝时间或样本号域内是小概率α。
我们相信在一般情况下，小概率事件不会出现，所以如果θ落在拒绝域，认为过程的θ值已发生变化，要审核这过程，纠正变异。
统计过程控制与休哈特控制图(四)

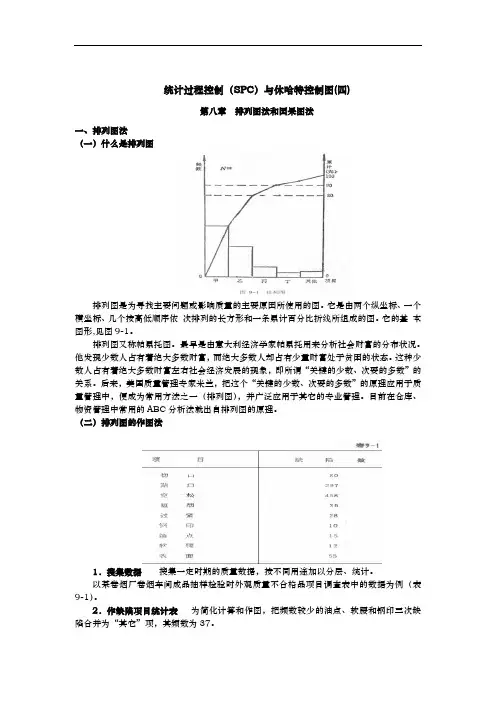

统计过程控制（SPC）与休哈特控制图(四)第八章排列图法和因果图法一、排列图法（一）什么是排列图排列图是为寻找主要问题或影响质量的主要原因所使用的图。
它是由两个纵坐标、一个横坐标、几个按高低顺序依次排列的长方形和一条累计百分比折线所组成的图。
它的基本图形,见图9-1。
排列图又称帕累托图。
最早是由意大利经济学家帕累托用来分析社会财富的分布状况。
他发现少数人占有着绝大多数财富，而绝大多数人却占有少量财富处于贫困的状态。
这种少数人占有着绝大多数财富左右社会经济发展的现象，即所谓“关键的少数、次要的多数”的关系。
后来，美国质量管理专家米兰，把这个“关键的少数、次要的多数”的原理应用于质量管理中，便成为常用方法之一（排列图），并广泛应用于其它的专业管理。
目前在仓库、物资管理中常用的ABC分析法就出自排列图的原理。
（二）排列图的作图法1．搜集数据搜集一定时期的质量数据，按不同用途加以分层、统计。
以某卷烟厂卷烟车间成品抽样检验时外观质量不合格品项目调查表中的数据为例（表9-1）。
2．作缺陷项目统计表为简化计算和作图，把频数较少的油点、软腰和钢印三次缺陷合并为“其它”项，其频数为37。
（1）把各分层项目的缺陷频数，由多到少顺序填入缺陷项目统计表，“其他”项放在最后,见表9-1。
（2）按表9-1的表头计算累计频数和累计百分比。
并填入统计表9-2中。
3．绘制排列图绘制排列图的步骤如下：（1）画横坐标，标出项目的等分刻度。
本例共七个项目。
按统计袤的序号，从左到右，在每个刻度间距下填写每个项目的名称，如空松、贴口、......、其它。
如图9-2。
（2）画左纵坐标，表示频数（件数、全额等)。
确定原点为0和坐标的刻度比例，并标出相应数值，本例为100、200、300等等。
（3）按频数画出每一项目的直方图形，并在上方标以相应的项目频数。
如空松458、贴口297等。
（4）画右纵坐标表示累计百分比。
画累计百分比折线，可用两种方法。
