配电网开闭站、配电室典型设计

序
厚厚的一摞配电网“五统一”技术标准放在案头，每天工作之余都忍 不住拿起来看一看，想起北京配电网管理工作在“配网可靠”的目标指引 下正在逐步迈向精细化、标准化的大道，心中不禁感慨万千。
回想年初，在国家电网公司“集团化、集约化、精细化、标准化” 工作思路指引下，北京电力公司就开始酝酿一本针对北京配电网规划、设 计、建设、验收、维护五个环节工作的技术标准。那时我们就认定了只有 精细化、标准化才能引领北京电力实现“国内一流、国际水准”的目标。
生部[2006]57号 z 《北京电力公司电能计量技术导则》 z 《电能计量装置技术管理规程》DL/T 448-2000
1.3 典型方案的相关说明
1.3.1 电气部分：
典型方案的技术条件同国网典型设计基本一致，主接线型式、配电装置型式、 出线规模、二次保护配置等条件参见各典型方案的技术条件一览表。
1.3.2 电能计量装置基本配置要求：
北京电力公司总经理工作部
2007 年 8 月 31 日印发
第 1 章 配电工程典型设计编制依据
1.1 设计原则
1、为使北京地区 10kV 配电网设计、建设规范化和标准化，保证电网安全稳 定运行，提高供电可靠性，满足用电负荷不断增长的需要，特制定本设计规范。
2、北京地区 10kV 开闭站和配电室的设计、建设标准应本着安全可靠、技术 先进、投资合理、运行高效的原则。
开闭站配电室典型设计》。 《北京电力公司 10kV 开闭站配电室典型设计》作为北京电力公
司开展配电网设计工作的规范性文件，今后新改建配电网工程必须严 格按照典型设计进行，若有不符合典型设计的内容必须由公司典型设 计工作小组进行审核，并经过公司生产技术部的确认，请公司所属各 设计单位和各供电公司的技术人员在实际工作中严格把关，保证典型 设计的有效执行。
《北京电力公司配电网五统一技术标准》 编委会
主 任 委员： 时家林
副主任委员： 王风雷（常务）
牛进苍
郭建府
编 委 委 员 ： 刘 磊
陈光华
陈艳霞
陈 强
张文新
尹亚军
顾 问 委 员 ： 关 诚
宁 歧
王常平 王 鹏 陈国峰 魏妍萍 孙守龙 郭鹏武
贺建平 夏 泉 李洪涛 阎林妹 官志勇 王颂虞
干银辉 卢立军 朱 民 庞立昌 高天佐 谷志强
北京电力公司
二〇〇七年十二月

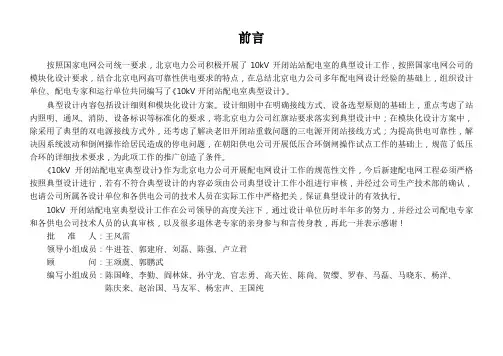

前 言
10kV开闭站配电室典型设计属于北京电力公司配电网五统一技术标准设 计篇。
一、典型设计的指导思想 典型设计是按照国家电网公司的模块化设计思路，结合北京电网高可 靠性供电要求的特点，在总结北京电力公司多年配电网设计经验的基础上， 组织设计单位、配电专家和运行单位共同编写了《10kV开闭站配电室典型设 计》。 典型设计内容包括设计细则和模块化设计方案。设计细则中在明确接线 方式、设备选型原则的基础上，重点考虑了站内照明、通风、消防、设备标 识等标准化的要求，将北京电力公司红旗站要求落实到典型设计中；在模块 化设计方案中，除采用了典型的双电源接线方式外，还考虑了解决老旧开闭 站重载问题的三电源开闭站接线方式；为提高供电可靠性，解决因系统波动 和倒闸操作给居民造成的停电问题，在朝阳供电公司开展低压合环倒闸操作 试点工作的基础上，规范了低压合环的详细技术要求，为此项工作的推广创 造了条件。 二、典型设计的目的 将北京电力公司规划、设计、以及设备选用方面的技术原则落实到典型 设计中，统一10kV开闭站配电室的建设标准和设备规范，加快配电网的建设 步伐，发挥规模优势，提高整体效益。 三、典型设计的原则 《10kV开闭站配电室典型设计》作为北京电力公司开展配电网设计工作 的规范性文件，今后新建配电网工程必须严格按照典型设计进行，若有不符 合典型设计的内容必须由公司典型设计工作小组进行审核，并经过公司生产 技术部的确认，也请公司所属各设计单位和各供电公司的技术人员在实际工 作中严格把关，保证典型设计的有效执行。 四、典型设计的组织形式 10kV开闭站配电室典型设计工作在公司领导的高度关注下，由生产技术 部组织，供电设计院广联惠设计公司的陈强、阎林妹、陈尚等同志按照国网 公司模块化设计的思路，制订了典型设计初稿，工程管理中心在卢立君总工
3、按照分区供电的原则，开闭站应作为区域内变电站 10kV 母线在负荷中心 的延伸，当进线电源为两路时，可来自区域内同一变电站的不同母线或来自区域 内不同的变电站；当进线电源为三路时，其中两路电源若来自同一变电站，则第 三路电源必须来自不同的变电站。在开闭站供电区域内，采用双放射式串带配电 室方式进行低压供电。
1.3.2.1 计量点设置原则
1) 10kV 开闭站就地安装的电能计量装置。10kV 进、出线；变压器高、低压 侧；所内变低压侧设置计量点。电能计量装置均就地安装于开关柜计量小室内。
2) 电量采集器安装在自动化柜内，并设独立间隔；所内变低压计量装置安装 在 10kV 站用电柜内。其信号线由电能表辅助端子经通讯电缆汇流至通讯端子后 接至采集器。
带领下，孙守龙、官志勇、高天佐、吕宏等同志结合业扩平台的工作特点进 行了完善和细化，贺缨、罗春、马磊、马晓东、杨洋、陈庆来、尹亚军、赵 治国、马友军、杨宏声、王国纯等供电公司的技术骨干参与了讨论，并将红 旗开闭站的要求落实到典型设计中，典型设计由生产技术部陈国峰整理后定 稿。
王颂虞、郭鹏武等老专家多次参与讨论，提出了许多非常宝贵的修改意 见，再此表示感谢！
六个月以来，在紧张的电网建设与改造以及迎峰度夏工作之余，北京 电力的六十余名技术专家积极热情地投入到配电网“五统一”技术标准的 编制工作中。从文本图纸到名称规范，每个意见仔细斟酌；从格式布局到 颜色字体，每个细节反复推敲。点点滴滴的认真与严谨，终于凝成了手中 的这套标准。
拿着这套厚厚的技术标准，我们能骄傲地说，统一北京配电网技术标 准的第一步，我们迈出来了，这一步很坚定，我们将继续坚定地走下去。
《北京电力公司 10kV 开闭站配电室典型设计》自发文之日起执 行，在执行过程中如遇问题应及时反馈给生产技术部。
附件：北京电力公司配网五统一技术标准（设计篇）配网开闭站 配电室典型设计
二○○七年八月三十日
主题词：开闭站 配电室 典型设计 通知
副本：发展策划部，安全监督部，生产技术部，基建部，营销
部，农电工作部，招投标管理中心，调度通信中心
6、实施配网自动化应遵循“统一规划、因地制宜、分步实施、信息共享、开 放式系统、模块化设计”的原则，应与城市配电网建设、改造同步实施，提供足 够的自动化通信通道。
1.2 编制依据性文件
z 《国家电网公司输变电工程典型设计（2006年版）》10kV配电工程分册 z 《国家电网公司“两型一化”试点变电站建设设计导则（征求意见稿）》 z 《10kV及以下变电所设计规范》 GB 50053-94 z 《低压配电设计规范》 GB 50053-95 z 《电力工程直流系统设计技术规程》DL/T 5044-2004 z 《北京电力公司配网自动化技术配置原则（试行）》
11
2.1 典型设计方案及模块说明
11
2.2 典型设计模块一览表
14
2.3 子模块一览表
15
第3章 配电工程典型设计方案
17
3.1 开闭站典型方案KB-4-1-BJ
17
3.2 开闭站典型方案KB-4-2-BJ
21
3.3 开闭站典型方案KB-4-3-BJ
27
3.4 开闭站典型方案KB-10-1-BJ
33
2 北京电力公司开闭站、配电室典型设计方案
1.3.2.2 计量装置配置
序号 1 2 3 4 5 6 7 8 9 10
名称 多功能全电子式电能表(10kV 侧) 多功能全电子式电能表(0.4kV 侧) 电压互感器 电流互感器（专用线圈） 电流互感器（专用线圈） 采集器 表用接线盒 电流二次回路 电压二次回路 通信电缆
公司认真贯彻落实集约化管理思想，深入分析北京地区现有配电网的建设、运 行情况，结合地区规划、环境、结合“首都标准”和相关技术要求，选取具有推广 价值的建设方案，经过相关专家编写和讨论，完成了配电网五统一技术标准。
本标准的下发，是不断补充完善配电网技术标准的平台，将持续通过不断应 用、修订，集全公司之力编写一本统一的不断更新适应公司发展的配电网统一技 术标准。
4、为提高供电可靠性，开闭站进线电源电缆应采用管井或隧道敷设，在城市 中心地区、县城区和重要开发区的新建工程中不应采用直埋敷设方式；
5、在城市中心等重要地区优先选用国际先进的设备，其他地区可选用国内先 进的设备，在高低压开关设备的选用时同步配置具备综合测控功能的微机保护装 置（开闭站）和低压综合测控装置（配电室），以实现事故报警和数据采集的基本 功能；
感谢所有的北京电力工作者多年以来辛勤的工作，他们的心血凝成今 天的成果；感谢支持、编制这本技术标准的所有人员，他们的工作汇成这 一本本沉甸甸的丰收之作。
二零零七年秋
编制说明
公司在一届三次职代会暨2007年工作会议上提出了“建设国际一流、国际水 准的责任效益型现代电力企业”的目标，标准化工作作为实现这一目标重要的一 环，在配电网中提出了落实“五统一”（规划、设计、建设、验收、运行）技术 标准的指导方针。
北京电力公司开闭站、配电室典型设计方案 1
z 《建筑结构荷载规范》GB50009-2001 z 《混凝土结构设计规范》GB50010-2002 z 《建筑抗震设计规范》GB50011-2001 z 《建筑地基基础设计规范》GB50007-2002 z 《采暖通风与空气调节设计规范》GB 50019-2003 z 《建筑设计防火规范》GBJ 16-87（2001年版） z 《城市电力网规划设计原则》 z 《北京电网规划设计技术原则》京电规[2005]229号 z 《北京10kV及以下配电网技术原则》京电生[2005]108号 z 《北京电网建设“首都标准”》京电规[2005]139号 z 《北京电网设备选型选用原则》京电生[2005]94号 z 《北京电力公司10千伏开闭站（配电室）标准化管理实施细则（试行）》
3.5 开闭站典型方案KB-10-2-BJ
37
3.6 开闭站典型方案KB-10-3-BJ
43
3.7 配电室典型方案PB-3-1-BJ
49
3.8 配电室典型方案PB-4-1-BJ
54
3.9 箱式变电站典型方案XB-2-1-BJ、XB-2-2-BJ、XB-2-3-BJ、XB-2-4-BJ
59
3.10 箱式变电站典型方案XB-2-5-BJ、XB-2-6-BJ、XB-2-7-BJ、XB-2-8-BJ
五、典型设计的推广应用 典型设计由公司行文下发，各相关单位严格遵照执行，在执行过程中， 对于存在的问题和好的建议请及时反馈至生产技术部。 典型设计由生产技术部定期组织修编和完善。
目录
第1章 配电工程典型设计编制依据
1
1.1 设计原则
1
1.2 编制依据性文件
1
1.3 典型方案的相关说明
2
第2章 配电工程典型设计方案说明及一览表
本标准对“配电网”的定义为电压等级在10kV及以下的配电网络。 本标准编制过程中可能存在一些不妥之处，恳切希望广大专业人员提出宝贵 意见和建议，便于今后完善。
《北京电力公司配电网五统一技术标准》 编制委员会 2007年12月
北京电力公司 配电网五统一技术标准
设计篇之
配电网开闭站、配电室典型设计
（2007年版）
67
wenku.baidu.com
3.11 子模块典型方案
75
京电生〔2007〕155 号
关于印发《北京电力公司 配网五统一技术标准（设计篇） 配网开闭站配电室典型设计》的通知
各供电公司，北京电力试验研究院，北京电力电能计量中心，客户服 务中心，北京电力设计院，电力工程管理中心，北京电力工程公司， 电缆公司：
为认真贯彻落实公司 “建设国际一流、国际水准的责任效益型 现代电力企业”的目标， 生产技术部在配网管理中以“五统一”为主 要手段，组织梳理并规范统一首都配网的“规划标准、设计标准、建 设标准、验收标准、维护标准”，全面提升北京地区的配网建设、管理 水平。典型设计是“五统一”的组成部分之一，参考国家电网公司统 一要求，北京电力公司积极开展了 10kV 开闭站配电室的典型设计工 作，按照国家电网公司的模块化设计要求，结合北京电网高可靠性供 电要求的特点，在总结北京电力公司多年配电网设计经验的基础上， 组织设计单位、配电专家和运行单位共同编写了《北京电力公司 10kV
