玻璃幕墙质量控制要点分析

建筑玻璃与工业玻璃

1 玻璃幕墙得安装施工及防止玻璃脱落得应对措施分析

1、1 玻璃幕墙得安装主要步骤

1、1、1放线

确定墙体轴线,测量误差,作为骨架正确位置得依据。

1、1、2骨架安装

骨架安装顺序为:先安装竖向得骨架(立柱),后安装横向骨架(横档)。竖向骨架与墙体固定方法一般有两种,一种就是在浇注主体结构时,做好预埋件,连接件与预埋件焊牢后,再固定骨架。另一种方法就是在主体结构上钻孔,用膨胀螺栓把连接件固定于墙体,骨架再与连

接件连接。前者加固牢靠,但预埋件位置往往与安装有误差。后者安装位置准确,但打孔费工,牢固性不如预埋件。骨架安装应横平、竖直、为安装玻璃创造条件。骨架安装应做好防腐处理,轻钢骨架应涂防锈防腐漆。铝合金骨架要注意保护其氧化膜,尤其就是与混凝土接触处应在氧化膜外加防腐处理,防止碱性混凝土对铝得腐蚀。VaeS7。

1、1、3玻璃安装

1)玻璃安到铝合金框内,把铝合金框与幕墙骨架连接。这种方法适用大框架轻钢骨架。

2)固定好铝合金骨架,再把玻璃直接安到骨架上,并加密封条,如同安装门窗玻璃一样。

3)在不露骨架结构体系中,骨架上下不用封闭框,直接用高强度粘结材料把玻璃粘贴在骨架上,形成无框玻璃幕墙(或称作隐框玻璃幕墙)。lUB2F。

1、2 防止玻璃脱落得措施

1、2、1选择夹层玻璃

夹层玻璃与钢化玻璃被称为安全玻璃。夹层玻璃由于存在塑性得有机中间层材料,它在发生破碎得时候能保持为一整体而被固定在框架

上,不会发生脱落现象,特别就是屋顶采用玻璃顶、邻街得高层建筑、繁华得商业街上得玻璃一定要选用夹层玻璃。rIxgo。

1、2、2选用巾膜玻璃

巾膜玻璃就是在玻璃表面粘贴一层有机透明薄膜,它在破碎时也能保持一整体。

1、2、3尽量不选择全隐框玻璃幕墙,而选用半隐方式

隐框幕墙在选择结构胶与施工时应特别注意结构胶得品质、与玻璃与框架之间得相溶性、框架玻璃表面得处理等问题。wWSGx。

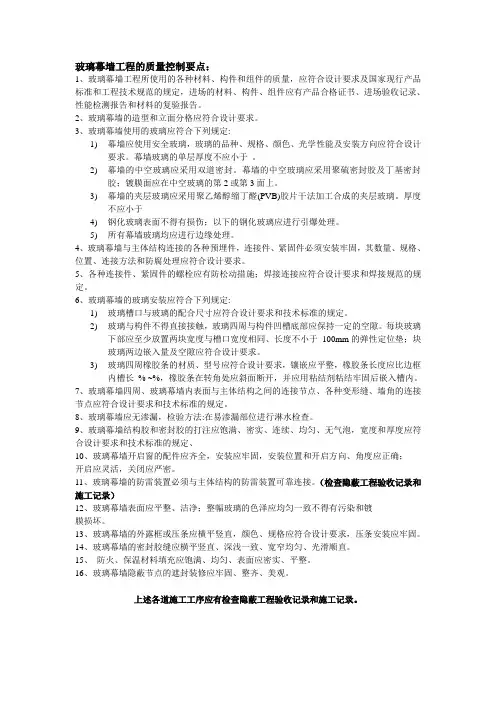

2 玻璃幕墙施工得质量控制要点分析

1)幕墙与主体连接,当没有条件采用预埋件连接时,采用其她可靠得连接措施,但必须通过节点强度试验决定其承载力,试验项目及承

载力应由设计决定。预埋件、连接件必须安装牢固,位置正确,焊缝质量符合JGJ81－91《建筑钢结构焊接规程》得要求,并经防腐处理。xY7OL。

2)幕墙连接件应有三维调节余量,可调节范围各为40mm,并有防松脱措施,受力得铆钉与螺栓每处不得少于2 个。kLLeM。

3)构加式幕墙立柱应采用大套管连接形式,立柱连接芯管伸入立柱每端不小于立柱空腔高度得2 倍,立柱与芯管应为可动配合,上下柱间隙宽度不宜小于10mm,并应用密封胶密封。wYkxU。

4)立柱与横梁两端连接应加设弹性橡胶垫片且应用密封胶充填严密。

5)玻璃与构件不得直接接触,玻璃四周与构件凹槽底应保持一定空隙,每块玻璃下部应设不少于2 块弹性定位垫块,垫块得宽度与槽口宽度应相同,每块长度不应小于100mm。玻璃与构件之间隙应使用弹性材料填充,不得用气硬材料填充。RzNuJ。

6)玻璃四周橡胶条镶嵌牢固不松脱,四角应斜向断开,断开处与中间部位应用粘结剂粘结牢固。

3 玻璃幕墙表面不平得原因及措施分析

3、1施工误差影响因素

1)由于隐框玻璃幕墙就是通过硅酮结构胶粘结在铝合金框架(副框)上,然后由固定压块及不锈钢螺栓紧固在铝合金骨架上,由于固定压

块与铝合金副框就是点连接得,在接触点处,由于紧固螺栓得松紧程

度不同,通过结构胶传递到玻璃得受力情况不一样,玻璃表面所反映

得景象会产生扭曲现象;同时固定压块得间距不一,同样也会产生此

现象。UgC0P。

2)由于施工误差,相邻两条横梁、立柱以及立柱与横梁之间不在一个立面上,造成玻璃安装完毕后,相邻两片之间不在一个平面上,也会产生扭曲现象。omRUw。

3)在填注结构胶及养护固化阶段,由于方式方法不当,结构胶在固化前受压,造成结构胶厚度不一,安装后玻璃表面也会不平整。aYCtZ。

3、2采取措施,减少玻璃扭曲现象

1)采用合适得连接方式,使玻璃表面受力均匀,如:可将铝合金框悬持在铝合金骨架上,玻璃自然下垂,受力均匀。XjeyN。

2)合理设计固定压块间距,根据经验,第一个压块距玻璃边得距离在100~150mm 之间,中间压块之间得间距在250~300mm 为宜。jLjK3。

3)在注结构胶及养护阶段,避免让结构胶受压,可在玻璃组件之间用垫木隔开,垫木得高度应高出铝框各结构胶得厚度之与。8PZF2。

4 玻璃幕墙中玻璃破裂得原因

4、1 玻璃本身材质得问题就是玻璃幕墙中玻璃破裂得重要原因

玻璃幕墙所使用得玻璃,特别就是经过钢化得玻璃,强度就是大大增加了,但就是却在自身材质中混进了硫化镍杂质,杂质就是如何混

入得现还未根本查清,最大可能得来源就是设备上使用得各种含镍合金部件及窑炉上使用得各种耐热合金。硫化镍杂质,以小水晶状态存在,在一般情况下,不会造成玻璃破损,但就是由于钢化玻璃重新加热,改变了硫化镍杂质得相态,硫化镍得高温α态在玻璃急冷时被冻结,她们在恢复到β态可能需要几年得时间,由于低温β态得硫化镍杂质将产生体积增大,在玻璃内部产生局部得应力集中,这时钢化玻

璃自爆将发生。然而,仅仅比较大得杂质将引起自爆,而且仅仅当杂质在拉应力得核心部位时才能发生钢化玻璃自爆。不过近年来,很多玻璃生产厂家正在努力得寻找防止玻璃“玻璃癌症”产生危害得方法,如近年发明得热浸法就就是尽量使硫化镍晶体转化成β相,使含有杂质得玻璃在熔炉中破碎,大大减少了玻璃幕墙上玻璃得破裂,减少

了危害。w1BEQ。

4、2 玻璃幕墙得施工质量也就是关系到玻璃破裂得原因

施工中就是否按照设计图纸施工,就是否按照规范要求施工,就是关系玻璃幕墙成败得关键,玻璃幕墙规范JGJ102-2003 规定了玻璃边缘槽口得尺寸,它得目得就就是为了保证玻璃在温度变化与其她因素影响下得自由伸缩,一旦出现阻碍玻璃得自由伸缩得因素,哪怕就是直径很少得固体颗粒如钉子等,玻璃就会破裂;玻璃得槽口两侧与底部不能用硬性得材料填塞,这些材料得体积变化对玻璃产生挤压而使玻璃破裂;玻璃在平面外力作用下,如风荷载得影响下会产生翘曲,如果嵌缝材料阻碍玻璃得翘曲变化也会使玻璃破裂;玻璃幕墙中得层间,通常做法就是在用单层玻璃后衬铝塑板、埃特板或保得板等,在施工设计时后衬板与单层玻璃得距离太少且两者中间得空气层没有留有通气孔,在太阳得直射下,中间得空气层温度急剧升高,玻璃受热过高且气体得膨胀而使玻璃炸裂。所以说必须使用弹性材料填缝且严格按照规范等要求进行设计施工,以保证玻璃能在各项因素下得安全。fVZ8M。

4、3 玻璃幕墙所依附得主体结构在风荷载等作用下产生得层间变化也能使玻璃破裂

土建主体结构在各项荷载作用下产生变化时,它必然要强制玻璃幕墙得框要与它保持同步得变位,如果玻璃幕墙得玻璃边缘与铝合金框间没有足够得间隙适应这种变位得话,也会将玻璃挤碎,因此玻璃幕墙规范JGJ102-2003 规定了明框玻璃幕墙边缘到边框槽底得间隙应符合下式得要求:2C1[1+(L1/L2)*(C2-1、5)/(C1-1、5)]≥[△μ],其中[△μ]应根据主体结构弹性层间位移限值得3倍来确定。zMHls。

4、4 玻璃幕墙中得玻璃在温度变化影响下热胀冷缩下也能使玻璃破裂

玻璃在温度变化影响下会热胀冷缩,玻璃得线胀系数为1×10-5,一块边长1500mm 得玻璃,当温度升高80℃时会伸长1、2mm。如果在安装玻璃时,玻璃与镶嵌槽底紧密接触,一旦伸长就会产生挤压应力,这种应力很大(σt=αEΔT)。当ΔT=80℃时,σt=1×10-5×0、72×105×80=57、6N/mm2,大于浮法玻璃强度标准值,因此在设计玻璃幕墙节点时,应使玻璃边缘与镶嵌槽底板间留有配合间隙,防止玻璃产生挤压应力。近几年随着城市化进程加快,房屋建设数量增加,幕墙专业需求将增长,作为施工管理人员,应与时俱进,不断学习,提高自己,才能更好、更有效得控制施工质量、施工安全,打造出幕墙得精品工程。IYeue。
