自动售货机界面操作及显示 VHDL语言
基于FPGA的自动售货机的课设说明书
目录1 引言 (1)2 VHDL介绍 (2)2.1 硬件描述语言VHDL (2)2.2 VHDL语言的特点 (3)3 QuartusII软件简介 (4)3.1软件介绍 (4)3.2界面介绍 (4)3.2.1代码输入界面 (4)3.2.2功能仿真界面 (5)3.2.3波形仿真界面 (6)4 自动售货机控制器设计与仿真 (7)4.1硬件电路设计 (7)4.2状态转换图 (7)4.3时序仿真结果 (10)5引脚锁定及下载 (12)5.1引脚锁定 (12)5.2下载 (12)5.3结果分析 (12)6设计总结 (14)参考文献 (15)附录 (16)1 引言VHDL的英文全名是VHSIC（Very High Speed Integrated Circuit）Hardware Descriptiong Language,诞生于1982年。
1987年底，VHDL被美国国防部确认为标准硬件描述语言。
自IEEE公布了VHDL的标准版本，IEEE-1076之后，各EDA公司相继推出了自己的VHDL设计环境，或宣布自己的设计工具可以和VHDL接口。
1993年，IEEE对VHDL进行了修订，从更高的抽象层次和系统描述能力上扩展VHDL的内容，公布了新版本的VHDL，即IEEE标准的1076-1993版本。
现在，VHDL和Verilog作为IEEE的工业标准硬件描述语言，又得到众多EDA公司的支持，在电子工程领域，已成为事实上的通用硬件描述语言。
有专家认为，在新的世纪中，VHDL于Verilog语言将承担起大部分的数字系统设计任务。
VHDL的英文全写（Very-High-Speed Integrated Circuit HardwareDescription Language）翻译成中文就是超高速集成电路硬件描述语言。
因此它的应用主要是应用在数字电路的设计中。
目前，它在中国的应用多数是用在FPGA/CPLD/EPLD的设计中。
基于VHDL语言的地铁自动售票系统设计与实现
摘要本文主要介绍了利用VHDL设计语言和Altera公司的MAX+PLUS II软件开发平台, 来设计实现地铁自动售票系统的核心控制部分的功能:站点选择,票数选择,投币处理,余额计算,自动出票等功能。
在本设计中采用了有限状态机的设计方法,将整个售票系统的控制部分化分为五个状态: 选站状态,选票状态,投币状态,出票状态和余额找零状态。
最后通过对程序的调试以及相应部分功能的仿真,验证了整个系统的原理和本设计方案的正确性。
由于采用了有限状态机的设计方法,使得本系统运行可靠性高,非法状态易控制。
关键词： FPGA,CPLD, VHDL语言,MAX+PLUS II 软件,有限状态机, ,地铁自动售票系统目录第一章绪论 (1)1.1 电子器件的发展和现状 (1)1.2 设计方法的发展 (3)1.3 层次化的设计与VHDL的应用 (5)1.4 本课题的提出与意义 (8)1.5 本课题研究内容 (8)第二章 VHDL语言介绍 (10)2.1什么是VHDL (10)2.2 VHDL语言的特点 (10)2.3 VHDL的设计流程 (11)2.4 VHDL程序的基本结构 (13)第三章 MAX+PLUS II软件介绍 (14)3.1 MAX+PLUS II简介 (14)3.2Max+PlusⅡ开发系统的特点 (15)3.3 Max+PlusⅡ功能简介 (16)3.4 Max+plusⅡ设计过程 (20)第四章地铁售票系统的设计与实现 (23)4.1 课题要求 (23)4.2设计分析 (23)4.3状态机设计 (25)第五章结束语 (32)附录 (33)参考文献 (40)致谢 (41)第一章绪论1.1 电子器件的发展和现状电子技术的发展总是同电子器件的发展密切相关的，由于电子器件的不断更新换代，电子技术得到了飞速发展，当今信息技术被广泛应用在国民经济的方方面面。
多媒体技术的普及、高速宽带网络的建设、数字电视的出现以及与我们日常生活息息相关的各种家用电器，都离不开微处理器、存储器和一些采用行业标准的专用芯片。
基于VHDL的自动售货机的设计和实现论文
《计算机组成原理》课程设计报告基于VHDL的自动售货机设计与实现课程设计任务书计算机与通信工程学院网络工程专业指导教师对学生在课程设计中的评价指导教师对课程设计的评定意见基于VHDL的自动售货机设计与实现摘要：本设计运用VHDL语言编写一个自动售货机的控制系统，该系统具有货物信息存储，进程控制，硬币处理，余额计算，显示等功能。
商品的种类、单价和数量在初始化时输入，然后存储。
可以识别的币种为硬币，五毛和一元的面额。
用户投入硬币，系统累计数量，然后对比物品的单价和数量，扣除价格，最后计算余额，可以找零。
设计没有考虑硬件的实现，只进行功能的相应仿真，性质为实验性质的课程设计。
关键词：VHDL、自动售货机、课程设计、MXAPLUSⅡ、系统仿真Abstract: This design use of VHDL language design a vending machine control system, the system have the functions to storagethe goods information, process control, coin handling, balance calculation, display and other functions. The type of goods, unit price and quantity in the initialization to be input, and then stored. Currency for the coins can be identified, fifty cents and one dollar denomination. User input coins, the system account sum, and then comparing the unit price and quantity of goods, net price, the final calculation of the balance, you can give change.Design did not consider the hardware implementation, only the corresponding functional simulation, experimental nature of the curriculum design.Keywords: VHDL, vending machines, curriculum design, MXAPLUS Ⅱ, system simulation目录1.引言 (7)1.1自动售货机系统概述 (7)1.2设计任务和主要容 (8)2.系统设计过程 (9)2.1自动售货机系统总体框图 (9)2.2系统功能模块 (9)2.3程序源代码 (11)3.系统仿真 (15)3.1系统仿真全图 (15)3.2系统分步仿真图 (16)4.总结 (20)参考文献 (21)1 引言随着现在生活节奏越来越快，自动售货机的出现大大方便了人们的日常生活。
自动售货机电路设计VHDL
郑州轻工业学院课程设计任务书题目自动售货机电路设计专业、班级电信2班学号 541101030217 姓名李磊主要内容、基本要求、主要参考资料等：查阅资料完成自动售货机的设计思路，利用硬件编程语言VHDL 或者Verilog-HDL来实现，要求能够识别100元、50元、10元、5元及其钢崩1元五种面值的设计，能够找零，设计中假设找零货贝充裕，货物的价格不允许出现0.5元的情况。
给出完成控制电路所需要的设计模块；给出硬件编程语言的实现，并进行仿真；给出下载电路的设计，设计为2种下载方法，其中一种必须为JTAG；同时设计者报告不允许雷同。
参考资料：1、潘松、黄继业《EDA技术及其应用》（第四版）科学出版社 20092、数字信号处理的教材完成期限：指导教师签名：课程负责人签名：摘要随着电子技术的发展，当今数字系统的设计正朝着速度快，容量大，体积小，重量轻的方向发展，推动该潮流迅猛发展的引擎就是日趋进步和完善的ASIC设计技术，AISC芯片具有价格低，体积小，可靠性高等优点，目前在电子产品中已有广泛的应用，VHDL是一种用来描述数字逻辑系统的“编程语言”，它通过对硬件行为的直接描述来实现对硬件的物理实现，代表了当今硬件设计的发展方向。
本文是在VHDL的基础上对自动售货机进行设计来实现其基本功能的，采用了Altera的开发软件Quarts II。
通过在该软件平台上进行数字电路设计和仿真的方法，阐述了VHDL（Very High Speed Integrated Circuit Hardware Description Language）超高速集成电路硬件描述语言的一些特点及语法结构，介绍了自动售货机的基本原理、系统组成和主要功能，并分析讨论了用VHDL语言开发自动售货机系统的设计流程。
本设计采用VHDL硬件描述语言编程的设计方法设计系统核心电路的硬件程序，在Quartus II软件平台上进行编译和仿真。
文章首先简述了自动售货机系统的意义和发展现状以及VHDL语言的特点，然后介绍了自动售货机的设计要求、设计思路，并给出了总体设计框图，通过分析设计写出VHDL程序源代码，将代码在Quartus II软件平台上进行编译仿真，波形基本符合设计要求。
EDA自动售货机课程设计

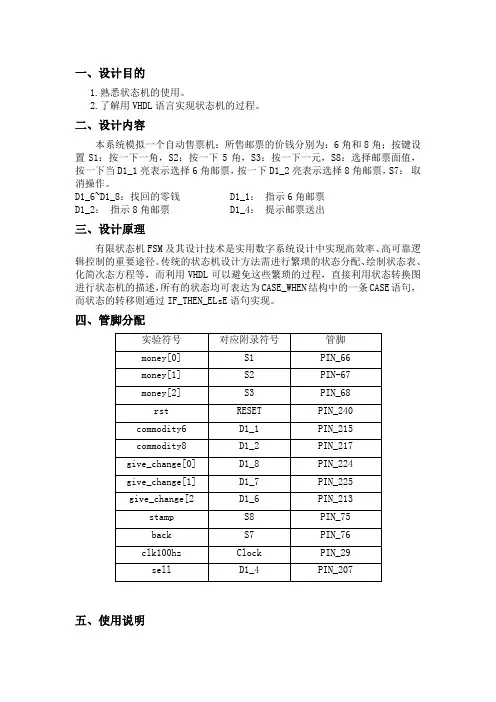

一、设计目的1.熟悉状态机的使用。
2.了解用VHDL语言实现状态机的过程。
二、设计内容本系统模拟一个自动售票机：所售邮票的价钱分别为：6角和8角；按键设置S1：按一下一角，S2：按一下5角，S3：按一下一元，S8：选择邮票面值，按一下当D1_1亮表示选择6角邮票，按一下D1_2亮表示选择8角邮票，S7：取消操作。
D1_6~D1_8：找回的零钱 D1_1：指示6角邮票D1_2：指示8角邮票 D1_4：提示邮票送出三、设计原理有限状态机FSM及其设计技术是实用数字系统设计中实现高效率、高可靠逻辑控制的重要途径。
传统的状态机设计方法需进行繁琐的状态分配、绘制状态表、化简次态方程等，而利用VHDL可以避免这些繁琐的过程，直接利用状态转换图进行状态机的描述，所有的状态均可表达为CASE_WHEN结构中的一条CASE语句，而状态的转移则通过IF_THEN_ELsE语句实现。
四、管脚分配实验符号对应附录符号管脚money[0] S1 PIN_66money[1] S2 PIN-67money[2] S3 PIN_68rst RESET PIN_240commodity6 D1_1 PIN_215commodity8 D1_2 PIN_217give_change[0] D1_8 PIN_224give_change[1] D1_7 PIN_225give_change[2 D1_6 PIN_213stamp S8 PIN_75back S7 PIN_76clk100hz Clock PIN_29sell D1_4 PIN_207五、使用说明本程序是一个自动处理人机信息交换的程序，它能根据人们的需要，显示邮票的面值，在付款和付款取消的时候给出相应指示，处理交易中出现的各种情况，并且能在交易后显示是否交易成功。
六、流程图设计七、程序设计如下：library ieee; 初始定义投入壹角硬币的处理电路模块投入五角硬币的处理电路模块投入壹元硬币的处理电路模块选择邮票模块确认与取消处理电路模块退币处理电路模块出货电路模块use ieee.std_logic_1164.all;use ieee.std_logic_arith.all;use ieee.std_logic_unsigned.all;entity vendor isport(reset :in std_logic; --系统内部给其他顾客重新操作的复位信号clk :in std_logic; --由外接信号发生器提供的1024Hz 系统时钟信号ok_buy :in std_logic; --购买确认的按键信号cancel_buy :in std_logic; --购买取消的按键信号coin_1 :in std_logic;-- 投入壹角硬币的动作按键coin_5 :in std_logic; --投入五角硬币的动作按键coin_10 :in std_logic; --投入壹圆硬币的动作按键select_liu_yp :in std_logic; --选择六角邮票的按键信号select_ba_yp :in std_logic; --选择八角邮票的按键信号led_liu_yp_ok :out std_logic; --灯亮显示还有六角邮票led_ba_yp_ok :out std_logic; --灯亮显示还有八角邮票led_liu_yp_sel :out std_logic; --灯亮显示六角邮票选择键被按 led_ba_yp_sel :out std_logic; --灯亮显示八角邮票选择键被按 led_buy :out std_logic; --灯亮显示按了购买确认键led_cancel :out std_logic; --灯亮显示按了购买取消键led_one :out std_logic;--1个LED，投入1个1角硬币亮一个LEDled_five :out std_logic;--3个LED，投入1个五角硬币亮一个LEDled_ten :out std_logic;--2个LED，投入1个壹圆硬币亮一个LEDDOUT:OUT STD_LOGIC_VECTOR(6 DOWNTO 0);led_liu_yp_out :out std_logic;--灯亮显示六角邮票已出货led_ba_yp_out :out std_logic --灯亮显示八角邮票已出货);end;architecture arch of vendor issignal ok :std_logic;--用来维持ok_buy的状态signal cancel :std_logic;--用来维持cancel_buy的状态signal money_ok1 :std_logic;--投入金额正确signal money_ok2 :std_logic;--投入金额正确signal return_clk :std_logic;--退币的闪烁信号4Hzsignal liu_yp_choice :std_logic;--用来维持select_liu_yp的状态 signal ba_yp_choice :std_logic;--用来维持select_ba_yp的状态signal total_amount_one:integer range 0 to 1;--壹角硬币的累计投入金额signal total_amount_five:integer range 0 to 5;--五角硬币的累计投入金额signal total_amount_ten :integer range 0 to 10;--壹圆硬币的累计投入金额signal total_amount_6 :integer range 0 to 6;--壹圆硬币的累计投入金额signal total_amount_8 :integer range 0 to 8;--壹圆硬币的累计投入金额signal liu_yp_out :std_logic;--六角邮票已经出货的信号signal ba_yp_out :std_logic;--八角邮票已经出货的信号begincoin_1_counting:block --投入壹角硬币的处理电路模块beginprocess(reset,coin_1)beginif reset='1' then total_amount_one<=0; --复位led_one<='0';elsif rising_edge(coin_1) then --按下投入一角硬币的按钮total_amount_one<=1;led_one<='1'; --灯亮几盏表示投入多少个硬币end if;end process;end block;coin_10_counting:block --投入壹圆硬币的处理电路模块beginprocess(reset,coin_10)beginif reset='1' then total_amount_ten<=0; --复位led_ten<='0';elsif rising_edge(coin_10) then --按下投入一元硬币的按钮total_amount_ten<=10;led_ten<='1'; --灯亮几盏表示投入多少个硬币end if;end process;end block;coin_5_counting:block --投入五角硬币的处理电路模块signal no_coin_five:integer range 0 to 1;beginprocess(reset,coin_5)beginif reset='1' then total_amount_five<=0; --复位led_five<='0';elsif rising_edge(coin_5) then --按下投入五角钱硬币的按钮total_amount_five<=5;led_five<='1'; --灯亮几盏表示投入多少个硬币 end if;end process;end block;select_drink:blockbeginprocess(reset,clk)beginif reset='1' then led_liu_yp_sel<='0'; --复位led_ba_yp_sel<='0';ba_yp_choice<='0';liu_yp_choice<='0';elsif rising_edge(clk) then --时钟上升沿if select_liu_yp='1' then --选择led_liu_yp_sel<='1'; --相应的信号灯亮liu_yp_choice<='1'; --维持选择状态led_ba_yp_sel<='0';ba_yp_choice<='0';end if;if select_ba_yp='1' then --选择led_liu_yp_sel<='0';ba_yp_choice<='1'; --维持选择状态led_ba_yp_sel<='1'; --相应的灯亮liu_yp_choice<='0';end if;end if;end process;end block;ok_or_cancel:block --确认与取消处理电路模块beginp1:process(reset,ok_buy)beginif reset='1' then ok<='0'; --复位led_buy<='0';elsif rising_edge(ok_buy) then --按确认按钮ok<='1'; --维持状态led_buy<='1'; --确认灯亮end if;end process;p2:process(reset,cancel_buy)beginif reset='1' then cancel<='0'; --复位led_cancel<='0';elsif rising_edge(cancel_buy) then --按取消键cancel<='1'; --维持状态led_cancel<='1'; --取消灯亮end if;end process;end block;coin_returned:block --退币处理电路模块signal total_amount:integer range 0 to 16;signal ret:integer range 0 to 16;beginprocess(reset,clk)beginif reset='1' then --复位total_amount<=0;money_ok1<='0';money_ok2<='0';DOUT<="1000000";elsif rising_edge(clk) then --时钟上升沿total_amount<=total_amount_ten+total_amount_five+total_amount_one; --投入总钱数，十进制，单位角if total_amount>=6 then money_ok1<='1';else money_ok1<='0';end if;if total_amount>=8 then money_ok2<='1';else money_ok2<='0';end if;if (cancel='1') then --取消购买CASE total_amount ISWHEN 0=>DOUT<="1000000";--0WHEN 1=>DOUT<="1111001";--1WHEN 2=>DOUT<="0100100";--2WHEN 3=>DOUT<="0110000";--3WHEN 4=>DOUT<="0011001";--4WHEN 5=>DOUT<="0010010";--5WHEN 6=>DOUT<="0000010";--6WHEN 7=>DOUT<="1111000";--7WHEN 8=>DOUT<="0000000";--8WHEN 9=>DOUT<="0010000";--9WHEN 10=>DOUT<="0001000";--10WHEN 11=>DOUT<="0000011";--11WHEN 12=>DOUT<="1000110";--12WHEN 13=>DOUT<="0100001";--13WHEN 14=>DOUT<="0000110";--14WHEN 15=>DOUT<="0001110";--15WHEN 16=>DOUT<="0001001";--16WHEN OTHERS=>DOUT<="1111111";END CASE;end if;if (money_ok1='1' and ok='1' and liu_yp_choice='1') thentotal_amount_6<=6;ret<=total_amount-total_amount_6;elsif( money_ok2='1' and ok='1' and ba_yp_choice='1') thentotal_amount_8<=8;ret<=total_amount-total_amount_8;else ret<=total_amount;end if;if ( ok='1') then --取消购买CASE ret ISWHEN 0=>DOUT<="1000000";--0WHEN 1=>DOUT<="1111001";--1WHEN 2=>DOUT<="0100100";--2WHEN 3=>DOUT<="0110000";--3WHEN 4=>DOUT<="0011001";--4WHEN 5=>DOUT<="0010010";--5WHEN 6=>DOUT<="0000010";--6WHEN 7=>DOUT<="1111000";--7WHEN 8=>DOUT<="0000000";--8WHEN 9=>DOUT<="0010000";--9WHEN 10=>DOUT<="0001000";--10WHEN 11=>DOUT<="0000011";--11WHEN 12=>DOUT<="1000110";--12WHEN 13=>DOUT<="0100001";--13WHEN 14=>DOUT<="0000110";--14WHEN 15=>DOUT<="0001110";--15WHEN 16=>DOUT<="0001001";--16WHEN OTHERS=>DOUT<="1111111";END CASE;end if;end if;end process;end block;give_check:block --出货电路模块beginliu_yp_out<='1' when (money_ok1='1' and ok='1' and liu_yp_choice='1') else '0';led_liu_yp_out<=liu_yp_out;ba_yp_out<='1' when (money_ok2='1' and ok='1' and ba_yp_choice='1') else '0';led_ba_yp_out<=ba_yp_out;end block;end arch;八、设计总结：通过这次小学期设计让我更加深入的了解了VHDL语言的使用及其设计方法，在设计过程中遇到很多问题,通过自己和小组成员的共同努力,把所遇到的问题一一克服,在解决问题的过程中对VHDL的实际应用有了很大的提高九、参考文献：[1] 高峰.单片微型计算机原理与接口技术.科学出版社，2007。
自动售货机VHDL程序与仿真
自动售货机VHDL程序与仿真（1）自动售货机VHDL程序如下：--文件名：pl_auto1.vhd。
--功能：货物信息存储，进程控制，硬币处理，余额计算，显示等功能。
--说明：显示的钱数coin的以5角为单位。
--最后修改日期：2004.3.23。
library ieee;use ieee.std_logic_arith.all;use ieee.std_logic_1164.all;use ieee.std_logic_unsigned.all;entity PL_auto1 isport ( clk:in std_logic; --系统时钟set,get,sel,finish: in std_logic; --设定、买、选择、完成信号coin0,coin1: in std_logic; --5角硬币、1元硬币price,quantity :in std_logic_vector(3 downto 0); --价格、数量数据item0 , act:out std_logic_vector(3 downto 0); --显示、开关信号y0,y1 :out std_logic_vector(6 downto 0); --钱数、商品数量显示数据act10,act5 :out std_logic); --1元硬币、5角硬币end PL_auto1;architecture behav of PL_auto1 istype ram_type is array(3 downto 0)of std_logic_vector(7 downto 0);signal ram :ram_type; --定义RAMsignal item: std_logic_vector(1 downto 0); --商品种类signal coin: std_logic_vector(3 downto 0); --币数计数器signal pri,qua:std_logic_vector(3 downto 0); --商品单价、数量signal clk1: std_logic; --控制系统的时钟信号begincom:process(set,clk1)variable quan:std_logic_vector(3 downto 0);beginif set='1' then ram(conv_integer(item))<=price & quantity;act<="0000";--把商品的单价、数量置入到RAM elsif clk1'event and clk1='1' then act5<='0'; act10<='0';if coin0='1' thenif coin<"1001"then coin<=coin+1; --投入5角硬币，coin自加1else coin<="0000";end if;elsif coin1='1' thenif coin<"1001"then coin<=coin+2; --投入1元硬币，coin自加2else coin<="0000";end if;elsif sel='1' then item<=item+1; --对商品进行循环选择elsif get='1' then --对商品进行购买if qua>"0000" and coin>=pri then coin<=coin-pri;quan:=quan-1;ram(conv_integer(item))<=pri & quan;if item="00" then act<="1000"; --购买时，自动售货机对4种商品的操作elsif item="01" then act<="0100";elsif item="10" then act<="0010";elsif item="11" then act<="0001";end if;end if;elsif finish='1' then --结束交易，退币（找币）if coin>"0001" then act10<='1';coin<=coin-2; --此IF语句完成找币操作elsif coin>"0000" then act5<='1'; coin<=coin-1;else act5<='0'; act10<='0';end if;elsif get='0' then act<="0000";for i in 4 to 7 looppri(i-4)<=ram (conv_integer(item))(i); --商品单价的读取end loop;for i in 0 to 3 loopquan(i):=ram(conv_integer(item))(i); --商品数量的读取end loop;end if;end if;qua<=quan;end process com;m32:process(clk) --此进程完成对32Mhz的脉冲分频variable q: std_logic_vector( 24 downto 0);beginif clk'event and clk='1' then q:=q+1;end if;if q="111111111111111111111111" then clk1<='1';else clk1<='0';end if;end process m32;code0:process(item) --商品指示灯译码begincase item iswhen "00"=>item0<="0111";when "01"=>item0<="1011";when "10"=>item0<="1101";when others=>item0<="1110";end case;end process;code1: process (coin) --钱数的BCD到七段码的译码begincase coin iswhen "0000"=>y0<="0000001";when "0001"=>y0<="1001111";when "0010"=>y0<="0010010";when "0011"=>y0<="0000110";when "0100"=>y0<="1001100";when "0101"=>y0<="0100100";when "0110"=>y0<="0100000";when "0111"=>y0<="0001111";when "1000"=>y0<="0000000";when "1001"=>y0<="0000100";when others=>y0<="1111111";end case;end process;code2: process (qua) --单价的BCD到七段码的译码begincase qua iswhen "0000"=>y1<="0000001";when "0001"=>y1<="1001111";when "0010"=>y1<="0010010";when "0011"=>y1<="0000110";when "0100"=>y1<="1001100";when "0101"=>y1<="0100100";when "0110"=>y1<="0100000";when "0111"=>y1<="0001111";when "1000"=>y1<="0000000";when "1001"=>y1<="0000100";when others=>y1<="1111111";end case;end process;end behav;（2）程序仿真图8.21.2 系统仿真全图图8.21.3 系统仿真图-预置部分图21.4 系统仿真图-商品种类选择部分图8.21.5 系统仿真图-投币部分图8.21.6 系统仿真图-购买、找币结束交易部分。
基于VHDL语言自动报货机
自动售报机设计一设计题目：自动售报机设计FPGA模块模拟自动售报机的工作过程，要求如下（1）售报机有两个进币孔，可以输入硬币和纸币，售报机有两个进币孔，一个是输入硬币，一个是输入纸币，硬币的识别范围是5角和1 元的硬币，纸币的识别范围是1 元、5 元，10 元，20元，50元，100元。
顾客可以连续多次投入钱币。
（2）顾客可以选择的报纸种类有3种，价格分别为1-3元，顾客可以通过输入报纸的编号来实现报纸的选择。
即有一个小键盘（0-9按键）来完成，比如输入3时要先输入0，再输入3。
（3）顾客选择完报纸后，可以选择需要的数量。
然后可以继续选择报纸及其数量，每次可以选择最多三个报纸。
然后显示出所需金额。
顾客此时可以投币，并且显示已经投币的总币值。
当投币值达到或超过所需币值后，售报机出报，并扣除所需金额，并找出多余金额。
在投币期间，顾客可以按取消键取消本次操作，钱币自动退出。
二、程序实现功能：FPGA模块模拟自动售货机：（1）售报机有两个进币孔，分别输入硬币和纸币，硬币的识别范围是5角和1 元的硬币，纸币的识别范围是1 元、5 元，10 元，20元，50元，100元。
顾客可以连续多次投入钱币。
（2）顾客可以选择的报纸种类有3种，价格分别为1-3元，顾客可以通过输入报纸的编号来实现报纸的选择。
（3）顾客选择完报纸后，可以选择需要的数量。
然后可以继续选择报纸及其数量，每种商品最多购买三份。
然后显示出所需金额。
顾客此时可以投币，并且显示已经投币的总币值。
当投币值达到或超过所需币值后，售货机出货，并扣除所需金额，并找出多余金额。
在投币期间，顾客可以按取消键取消本次操作，钱币自动退出。
三、程序功能模块分析：library ieee;use ieee.std_logic_1164.all;use ieee.std_logic_arith.all;use ieee.std_logic_unsigned.all;实体说明：entity sellor isport ( clk:in std_logic; --系统时钟sel,cancel,reset: in std_logic; --选择、取消、开始（用于进入初始状态）变量定义：coin: in std_logic_vector(1 downto 0); --5角硬币、1元硬币crash:in std_logic_vector(5 downto 0); --100元、50元、20元、10元、5元、一元纸币item: in std_logic_vector(3 downto 0); --3种报纸quantity:in std_logic_vector(1 downto 0); --报纸数量（一次最多购买3件）change_out :out std_logic_vector(10 downto 0); --找零item_out :out std_logic_vector(3 downto 0); --是否购买了报纸（1表示有报纸出来、0表示没有报纸出来）change :out std_logic ); --是否有找零end sellor;结构体说明：architecture behave of sellor issignal price:std_logic_vector(7 downto 0);signal counter: std_logic_vector(10 downto 0); --币数计数器signal total_price:std_logic_vector(10 downto 0); --控制系统的时钟信号type state_type is (initial_state,item1_state,quantity_state,money_state,sell_state,change_state);signal state:state_type;signal temp:std_logic_vector(1 downto 0);signal quan:std_logic_vector(3 downto 0);begincom:process(reset,sel,clk)beginif (clk'event and clk='1')thenif reset='1' then state<=initial_state;temp<="00";quan<="0000";end if;case state iswhen initial_state=>item_out<="0000"; --出票口关闭change_out<="00000000000"; --找零口关闭total_price<="00000000000"; --票价总额记录清零counter<="00000000000";--投入钱币总额记录清零change<='0';state<=item1_state; 设定initial_state选择物品程序：when item1_state=>if temp<"11" thenelse state<=money_state;end if;when quantity_state=>if(cancel='1')then --按下“取消”按钮state<=initial_state;else 取消操作程序if quantity="00" thenitem_out<="0000";change<='0';change_out<="00000000000";state<=initial_state;else 当选择0个报纸total_price<=total_price+price*quantity;temp<=temp+1;quan<=quan+quantity;if (sel='1') then state<=item1_state;elsestate<=money_state;end if;end if;end if;货币识别：when money_state=>if(cancel='1')then --按下“取消”按钮state<=initial_state;end if;case crash is --纸币识别end case;case coin is --硬币识别end case;if counter>=total_price thenstate<=sell_state;--系统进入出票状态end if;购物操作程序：when sell_state =>if(cancel='1')thenitem_out<="0000";change<='1';change_out<=counter; --按下“取消”按钮state<=initial_state;elseif counter>=total_price thenitem_out<=quan; --判断是否还有找零state<=change_state; --系统进入找零状态elseitem_out<="0000";state<=initial_state;end if;end if;when change_state=>if(cancel='1')thenitem_out<="0000";change<='1';change_out<=counter; --按下“取消”按钮state<=initial_state;elseif counter>total_price thenchange<='1';change_out<=counter-total_price;item_out<=quan;elsechange<='0';change_out<="00000000000";state<=initial_state;end if;end if;end case;end if;end process;end behave;四、仿真波形自动售报机设计学校：铜仁学院系别：物电系班级：09级应用物理姓名：李志军学号：2009053011指导老师：冉耀宗2012年6月。
基于VHDL编程FPGA的地铁自动售票机
地铁自动售票机一、设计要求1、功能描述用于模仿地铁售票自动售票，完成地铁售票的核心控制功能。
2、功能要求售票机有两个进币孔，一个是输入硬币，识别的范围是一元硬币；一个是纸币，识别的范围是一元、两元、五元、十元、二十元。
乘客可以连续多次投入钱币。
乘客一次只能选择一个出站口，购买车票时，乘客先选出站口，有六个出站口可供选择，再选择所需的票数，然后投币，投入的钱币达到或者超过所需金额时，售票机自动出票，并找零。
本次交易结束后，等待下一次交易。
在选择出站口、所需票数以及在投币期间，乘客可以按取消键取消操作，钱币自动退出。
二、实验分析1、买票时，乘客按下开始键，售票机进入站台选择程序，乘客选择出站口后，可以按取消键重新选择，否则售票机自动进入票数选择程序，同样这时可以按下取消键重新开始选择出站口以及票数。
2、当选择好出站口以及所需票数时，乘客可以投硬币或者用纸币，当所投的钱币总额大于或者等于票价时，售票机自动出票以及找零。
期间，可以按下取消键重新开始选择，并退出所有的钱币。
3、乘客若还没选择出站口或者票数，就投币或者使用纸币，售票机会自动退出所有的钱币。
4、有六个站台可供乘客选择，每个乘客最多可以买3张票，六个站台编号为1到6，票价从2元依次递增到7。
三、系统流程图四、程序源代码LIBRARY IEEE;USE IEEE.std_logic_1164.ALL;USE IEEE.std_logic_arith.ALL;USE IEEE.std_logic_unsigned.ALL;ENTITY metrosell ISPORT(clk:in std_logic; --set the clock signalstartselect:in std_logic; --start to select the platformsure:in std_logic; --this button is to save your forward step(s)coin1y:in std_logic; --1 yuan coinpmoney1y:in std_logic; --1 yuan paper moneypmoney2y:in std_logic; --2 yuan paper moneypmoney5y:in std_logic; --5 yuan paper moneypmoney10y:in std_logic; --10 yuan paper moneypmoney20y:in std_logic; --20 yuan paper moneycancel:in std_logic; --cancel the forward step(s)number:in std_logic_vector(3 downto 0); --choose the number of the ticketsplatform:in std_logic_vector(3 downto 0); --choose the platform you want to reachmoneystorage:out std_logic; --to store the moneyacceptmo:out std_logic; --accept the moneystamp:out std_logic; --stamp outgatecharge:out std_logic_vector(3 downto 0); --the mount of charge,up to 15 yuanchargegate:out std_logic --charge outgate);END metrosell;ARCHITECTURE sell OF metrosell IStype state_type is(initial_type,selectp_type,selectnum_type,insert_type,stamp_type,charge_type);--define six typessignal state:state_type; --define a shared state BEGINmain:process(clk,state,startselect,platform,number,coin1y,pmoney1y,pmoney2y,pmon ey5y,pmoney10y,pmoney20y,cancel,sure)variable univalence :integer range 0 to 7; --the univalence of the ticket variable total_money :integer range 0 to 21; --the price of the ticket(s)variable selectp_alr:std_logic; --the flag of select platform typevariable selectnum_alr:std_logic; --the flag of select number typevariable stamp_alr:std_logic; --the flag of the stamp gate variable charge_alr:std_logic; --the flag of the charge gatevariable money_reg:integer range 0 to 21; --the mount of money put in variable coin1y_f:std_logic; --the flag of one yuan coin variable pmoney1y_f:std_logic; --the flag of one yuan paper moneyvariable pmoney2y_f:std_logic; --the flag of two yuan paper moneyvariable pmoney10y_f:std_logic; --the flag of ten yuan paper moneyvariable pmoney20y_f:std_logic; --the flag of twelve yuan paper moneyvariable pmoney5y_f:std_logic; --the flag of five yuan paper moneyvariable charge_reg:integer range 0 to 15; --the register of chargebeginif(rising_edge(clk)) thencase state iswhen initial_type => --initialize some variablesunivalence:=0;selectp_alr:='0';selectnum_alr:='0';stamp_alr:='0';charge_alr:='0';money_reg:=0;total_money:=0;coin1y_f:='0';pmoney1y_f:='0';pmoney2y_f:='0';pmoney5y_f:='0';pmoney10y_f:='0';pmoney20y_f:='0';moneystorage<='0';stamp<='0';charge_reg:=0;charge<="0000";acceptmo<='0';chargegate<='0';if (startselect='1') thenstate<=selectp_type;end if;when selectp_type =>if(selectp_alr='0'and cancel='0') then --choose the platform if(platform="0001")then univalence:=2;selectp_alr:='1';elsif(platform="0010")then univalence:=3;selectp_alr:='1';elsif(platform="0011")then univalence:=4;selectp_alr:='1';elsif(platform="0100")then univalence:=5;selectp_alr:='1';elsif(platform="0101")then univalence:=6;selectp_alr:='1';elsif(platform="0110")then univalence:=7;selectp_alr:='1';elsif(platform="0000")then univalence:=0;selectp_alr:='0';else null;end if;elsif(selectp_alr='1'and cancel='1')then state<=initial_type;elsif(selectp_alr='1'and sure='1') then state<=selectnum_type;end if;when selectnum_type => --you can buy at most 3 ticketsif(selectnum_alr='0'and cancel='0')then--choose the number of ticketsif(number="0001")thenif(univalence=2)thentotal_money:=2;selectnum_alr:='1';elsif(univalence=3)thentotal_money:=3;selectnum_alr:='1';elsif(univalence=4)thentotal_money:=4;selectnum_alr:='1';elsif(univalence=5)thentotal_money:=5;selectnum_alr:='1';elsif(univalence=6)thentotal_money:=6;selectnum_alr:='1';elsif(univalence=7)thentotal_money:=7;selectnum_alr:='1';elsif(univalence=0)thentotal_money:=0;selectnum_alr:='0';else null;end if;end if;if(number="0010")thenif(univalence=2)thentotal_money:=4;selectnum_alr:='1';elsif(univalence=3)thentotal_money:=6;selectnum_alr:='1';elsif(univalence=4)then total_money:=8;selectnum_alr:='1';elsif(univalence=5)then total_money:=10;selectnum_alr:='1';elsif(univalence=6)then total_money:=12;selectnum_alr:='1';elsif(univalence=7)then total_money:=14;selectnum_alr:='1';elsif(univalence=0)then total_money:=0;selectnum_alr:='0';else null;end if;end if;if(number="0011")thenif(univalence=2)then total_money:=6;selectnum_alr:='1';elsif(univalence=3)then total_money:=9;selectnum_alr:='1';elsif(univalence=4)then total_money:=12;selectnum_alr:='1';elsif(univalence=5)then total_money:=15;selectnum_alr:='1';elsif(univalence=6)then total_money:=18;selectnum_alr:='1';elsif(univalence=7)then total_money:=21;selectnum_alr:='1';elsif(univalence=0)then total_money:=0;selectnum_alr:='0';else null;end if;end if;elsif(selectnum_alr='1'and cancel='1')then state<=initial_type;elsif(selectnum_alr='1'and sure='1') then state<=insert_type;end if;when insert_type =>moneystorage<='1';if(money_reg<total_money and cancel='0')then--receive the inserted moneyif(coin1y='1'andcoin1y_f='0')then money_reg:=money_reg+1;coin1y_f:='1';end if;if(coin1y='0'and coin1y_f='1')then coin1y_f:='0';end if;if(pmoney1y='1'and pmoney1y_f='0')thenmoney_reg:=money_reg+1;pmoney1y_f:='1';end if;if(pmoney1y='0'and pmoney1y_f='1')thenpmoney1y_f:='0';end if;if(pmoney2y='1'and pmoney2y_f='0')thenmoney_reg:=money_reg+2;pmoney2y_f:='1';end if;if(pmoney2y='0'and pmoney2y_f='1')thenpmoney2y_f:='0';end if;if(pmoney5y='1'and pmoney5y_f='0')thenmoney_reg:=money_reg+5;pmoney5y_f:='1';end if;if(pmoney5y='0'and pmoney5y_f='1')thenpmoney5y_f:='0';end if;if(pmoney10y='1'and pmoney10y_f='0')thenmoney_reg:=money_reg+10;pmoney10y_f:='1';end if;if(pmoney10y='0'and pmoney10y_f='1')then pmoney10y_f:='0';end if;if(pmoney20y='1'and pmoney20y_f='0')then money_reg:=money_reg+20;pmoney20y_f:='1';end if;if(pmoney20y='0'and pmoney20y_f='1')then pmoney20y_f:='0';end if;elsif(money_reg<total_money and cancel='1')thenstate<=initial_type;elsif(money_reg>=total_money) then state<=stamp_type;end if;when stamp_type => --put out the stampif(stamp_alr='0')thenacceptmo<='1';stamp<='1';stamp_alr:='1';else state<=charge_type;end if;when charge_type => --put out the chargecharge_reg:=money_reg - total_money;case charge_reg iswhen 0 => charge<="0000";when 1 => charge<="0001";when 2 => charge<="0010";when 3 => charge<="0011";when 4 => charge<="0100";when 5 => charge<="0101";when 6 => charge<="0110";when 7 => charge<="0111";when 8 => charge<="1000";when 9 => charge<="1001";when 10 => charge<="1010";when 11 => charge<="1011";when 12 => charge<="1100";when 13 => charge<="1101";when 14 => charge<="1110";when 15 => charge<="1111";when others => charge<="0000";end case;if(charge_reg>0 and charge_alr='0') thenchargegate<='1';charge_alr:='1';elsif(charge_reg=0 and charge_alr='0')thenchargegate<='0';charge_alr:='1';else state<=initial_type;end if;end case;end if;end process main;END sell;五、波形仿真1、乘客按下开始按钮，进入选站台模式，选择二号站台，按下确定键，再选择票数为2张，按下确定键，售票机钱箱关闭，投入一张两元和五元纸币（对顺序没有要求），此时钱币总额大于票价，出两张票并找零一元。
FPGA实验报告 系统设计综合实践 自动售货机
FPGA实验报告系统设计综合实践自动售货机引言本实验报告旨在介绍FPGA实验中关于系统设计综合实践的内容，以及针对自动售货机的设计和实现过程。
本项目的目标是通过FPGA实现一个基本的自动售货机，能够接受货币投入并显示余额，实现商品选择和出货的功能。
设计概述在本项目中，我们使用FPGA作为硬件平台进行实现，采用VHDL语言进行编程。
整个设计主要分为三个模块：货币处理模块、商品选择模块和出货控制模块。
货币处理模块货币处理模块负责接收和处理投入的货币，并显示当前的余额。
具体实现过程如下：1.接收货币输入：使用FPGA板载的GPIO接口连接硬币接收器，将接收到的信息传递给FPGA。
2.处理货币信息：通过计算接收到的货币数量和面额，计算出当前的余额。
3.显示余额：使用FPGA板载的数码管显示当前的余额。
根据计算得到的余额，将其显示在数码管上。
商品选择模块商品选择模块负责接收用户的商品选择，并计算选中商品的价格。
具体实现过程如下：1.接收商品选择：使用FPGA板载的按键输入接口，接收用户按下的相应按键，确定用户选择的商品。
2.计算商品价格：根据用户选择的商品，从预先配置的商品价格表中查找相应的价格。
3.显示选中商品价格：使用FPGA板载的数码管显示选中商品的价格。
根据查找到的价格，将其显示在数码管上。
出货控制模块出货控制模块负责控制商品的出货和相关信息的提示。
具体实现过程如下：1.判断余额是否足够：根据当前余额和选中商品的价格，判断余额是否足够购买商品。
2.控制商品出货：如果余额足够购买商品，则触发相应的出货机构，实现商品的出货。
3.提示用户相关信息：根据出货情况，通过数码管显示相关信息，如余额不足、出货成功等提示。
实验结果经过对上述三个模块的设计和实现，我们成功地完成了自动售货机的基本功能。
在实验过程中，我们选取了几种常见的商品，并配置了相应的价格表。
通过按下相应的按键，用户可以选择购买的商品，并通过投币的方式支付。
自动售货机控制模块VHDL程序设计及FPGA实现
自动售货机控制模块VHDL程序设计及FPGA实现 近年来,随着集成电路技术的迅猛发展,特别是可编程逻辑器件的高速发展, EDA（Electronic Design Automation,电子设计自动化）技术成为电子设计工程师的新宠。
EDA技术以计算机为工具完成数字系统的逻辑综合、布局布线和设计仿真等工作。
电路设计者只需要完成对系统功能的描述,就可以由计算机软件进行系统处理,最后得到设计结果,并且修改设计方案如同修改软件一样方便。
利用EDA工具可以极大地提高设计效率。
利用硬件描述语言编程来表示逻辑器件及系统硬件的功能和行为，是EDA设计方法的一个重要特征。
VHDL(Very High Speed Integrated Circuit Hardware Description Language,超高速集成电路硬件描述语言)是硬件描述语言的一种，对系统硬件的描述功能很强而语法又比较简单。
VHDL具有强大的行为描述能力，设计者可以不懂硬件的结构，只需集中精力进行电子系统的设计和性能优化；具有方便的逻辑仿真与调试功能，在设计早期就能查验系统的功能，方便地比较各种方案的可行性及其优劣。
目前，VHDL作为IEEE的工业标准硬件描述语言，得到众多EDA公司的支持，在电子工程领域已经成为事实上通用硬件描述语言。
本文采用VHDL作为工具描述了自动售货机控制模块的逻辑控制电路，并在FPGA上实现。
该自动售货机能够根据投入硬币额度，按预定的要求在投入硬币大于规定值时送出饮料并找零。
设计方案 本文所设计的简易自动售货机可销售矿泉水，假设每瓶1.5元。
设两个投币孔，分别接收1元和5角两种硬币，两个输出口，分别输出购买的商品和找零。
假设每次只能投入一枚1元或5角硬币，投入1元5角硬币后机器自动给出一瓶矿泉水；投入2元硬币后，在给出一瓶矿泉水的同时找回一枚5角的硬币。
另外设置一复位按钮，当复位按钮按下时，自动售货机回到初始状态。
自动售货机的VHDL实现
自动售货机的V H D L实现(共14页) --本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--2011-9-6目录1.封面 (1)2.目录 (2)3.导言 (3)4.正文 (3)（1）总体方案设计 (3)（2）单元模块设计 (4)①系统变量及参数说明 (4)②各状态功能介绍及设计 (5)③各单元模块的联接 (7)（3）系统功能调试 (7)（4）设计总结 (9)①设计的小结 (9)②设计收获体会 (9)③对设计的进一步完善提出意见 (9)5.结论 (10)6.感谢 (10)7.附录 (10)8.参考文献 (14)3、导言该系统用于模仿自动售货机，完成自动售货机的核心控制功能。
设计 FPGA模块模拟自动售货机的工作过程，要求如下：（1）售货机有两个进币孔，可以输入硬币和纸币，售货机有两个进币孔，一个是输入硬币，一个是输入纸币，硬币的识别范围是1 元的硬币，纸币的识别范围是 5 元，10 元，20，50 元，100元。
乘客可以连续多次投入钱币。
（2）顾客可以选择的商品种类有 16 种，价格分别为 1-16 元，顾客可以通过输入商品的编号来实现商品的选择。
即有一个小键盘（0-9 按键）来完成，比如输入 15 时要先输入 1，再输入 5。
（3）顾客选择完商品后，可以选择需要的数量。
然后可以继续选择商品及其数量，每次可以选择最多三个商品。
然后显示出所需金额。
顾客此时可以投币，并且显示已经投币的总币值。
当投币值达到或超过所需币值后，售货机出货，并扣除所需金额，并找出多余金额。
在投币期间，顾客可以按取消键取消本次操作，钱币自动退出。
4、正文（1）总体方案设计本系统采用状态机的架构,将系统分为6个状态：开始、选种类、选数量、付款、退款/找零准备、结束。
各状态的转换关系如图：（2）单元模块设计①系统变量及参数说明②各状态功能介绍及设计i.初始状态开启系统后，当时钟信号进入上升沿，系统进入初始设置，用于存储商品种类和数量的高低位寄存器统一清零备用，系统转入下一个状态。
自动售货机控制模块VHDL程序设计及FPGA实现
作 ＥＥ 的 ｔｒ公 Ａｕ ｏ ｔｏ ， 子 设 计 自动 化 ）技 术 其 优 劣 。 目前 ，ＶＨＤＬ 为 Ｉ Ｅ 工 Ａ ｌ ｅ ａ 司 的 最 新 可 编 程 逻 辑 器 件 ｔ ｍａ ｉ ｎ 电 ａ Ｕ Ｉ ８ ０ ｒ 成 为 电 子 设 计 工 程 师 的 新 宠 。 ＥＤ Ａ 业 标 准 硬 件 描 述 语 言 ，得 到 众 多ＥＤＡ 开 发 工 具 Ｑｕ ｔ Ｓ Ｉ ． ， 实 现 芯 ｔｒ公 ０ 技术 以计算机 为 工具 完成 数字 系统 的 公司 的支持 ，在 电子 工程领域 已经成 片 选 用 Ａｌｅ ａ 司 ＦＬＥＸ１Ｋ系 列 的 逻 辑综 合 、布 局布线 和设 计仿真 等工 为事 实上 通 用 硬 件 描 述 语 言 。 作 。 电路 设 计 者 只 需 要 完 成 对 系 统 功
需 集 中精 力进 行电子 系统 的设计和 性 的硬 币 。另外 设置一 复位 按钮 ， 当复 状 态机的ＶＨＤＬ 表述丰 富多样 ，程 序
母嚣奄寻
２１鼎｛ ９｛ 舟
４７
层 次 分 明 ， 构 清 晰 ，易 读 易 懂 ；在 结
ｃ ｍｂ ｏ
—
ｏ ｔ ｕｓ ｕ ｐ ｔ表示。ｃ ｍｂ ｏ ｔ ｕｓ０ ｏ ＿ ｕｐ ｔ（） ｓ ｔ＜＝ ０ 一 异 步 复 位 ｔｅ Ｓ； 一 ａ
ＥＰＦＩＫ１ＬＣ８ — ；首先 在计算机上 Ｏ ０ ４４
本 文 采 用 ＶＨＤＬ 为 工 具 描 述 了 完成程 序设 计 、编译及 时序 仿真 ，然 作
能 的 描述 ， 可 以 由计 算机 软 件进 行 就
自动 售 货 机 控 制 模 块 的 逻 辑 控 制 电 后 将 经 过 验 证 的 设 计文 件 下 载 到 选 择
可 以 避 免 这 些 烦 琐 的 过 程 ，直 接 利 用
自动售货机控制系统的VHDL实现(1)
目录一、概述 (1)二、自动售货机控制系统的实现............. 错误!未定义书签。
1、自动售货机功能描述及控制系统组成... 错误!未定义书签。
2、自动售货机控制功能的状态描述....... 错误!未定义书签。
3、自动售货机功能控制模块的VHDL实现 (3)4、投币输入信号电路的设计与实现 (4)5、自动售货机控制系统功能仿真 (5)三、结束语 (6)四、参考文献 (7)自动售货机控制系统的VHDL实现一、概述有限状态机FSM(Finite State Machine)及其设计技术是实用数字系统设计中实现高效率、高可靠逻辑控制的重要途径。
传统的状态机设计方法需进行繁琐的状态分配、绘制状态表、化简次态方程等，而利用VHDL可以避免这些繁琐的过程，直接利用状态转换图进行状态机的描述，所有的状态均可表达为CASE_WHEN结构中的一条CASE语句，而状态的转移则通过IF_THEN_ELsE语句实现。
此外，与VHDL的其它描述方式相比，状态机的VHDL表述丰富多样，程序层次分明，结构清晰，易读易懂；在排错、修改和模块移植方面也有其独到的特点。
二、自动售货机控制系统的实现1、自动售货机功能描述及控制系统组成设计一个自动售货机的逻辑控制电路。
它有两个投币口分别为一元投币口和五角投币口，假设每次只能投入一枚一元或五角硬币，投入一元五角硬币后机器自动给出一瓶饮料，投入两元硬币后，在给出一瓶饮料的同时找回一枚五角的硬币。
图1为自动售货机控制系统方框图，由投币信号处理模块和功能控制模块组成。
投币找钱信号出货图1 自动售货机控制系统2、自动售货机控制功能的状态描述取投币信号为输入逻辑变量，投入一枚一元硬币时用A=1表示，未投入时A=0。
投入一枚五角硬币用B=1表示，未投入时B=0。
给出饮料和找钱为两个输出变量，分别用Z和Y 表示，给出饮料时Z=1，不给时Z=0，找回一枚五角硬币时Y=1，不找时Y=0。
根据上面的功能描述，可用三个状态S0，S1，S2表示，未投币前的初始状态为S0，投入五角硬币以后为S1，投入一元硬币后(包括投入一枚一元硬币和投入两枚五角硬币的情况)为S2，再投入一枚五角硬币后电路返回S0，同时输出为Z=1，Y=0；如果投入的是一枚一元硬币，则电路也应能返回S0，同时输出为Z=1，Y=1。
简单自动售货机VerilogHDL程序
自动售货机VerilogHDL程序一个简单的自动售卖饮料机的程序.该机器具有投币，显示余额，购买六种饮料，退钱等功能,为了更具实用性，增添了饮料选择允许提示和投币允许提示的功能。
具体形容,可投入一元、五元、十元和二十元面值的钱币，显示出当前的余额，并根据当前的余额提示能购买哪些饮料，选择某种饮料，则输出选定的饮料，同时余额减去相应的金钱.若选择退钱，机器就退出所有的钱，余额清零.下图为功能示意图:程序的状态表:程序中包含了一个状态机,定义了一个任务（task）和函数（function），用该任务调用了该函数,使用若干分支语句,详见附后源程序和测试程序。
附上程序编译仿真图：源程序如下:`define one 3'b001`define five 3'b010`define ten 3'b011`define twenty 3’b100module automart(money，state，moneyout，coinable，adrkable,bdrkable，cdrkable,drkout1，drkout2，drkout3，drkout4,drkout5，drkout6,coin,clk，reset，moneyback,choice1,choice2,choice3，choice4,choice5,choice6)；input［2:0］coin;//投币输入，分为1、5、10、20元四种输入input clk,reset,moneyback，choice1,choice2，choice3,choice4,choice5，choice6；//moneyback为退钱输入,choice1~6是饮料选择output moneyout,coinable，adrkable,bdrkable，cdrkable,drkout1,drkout2，drkout3，drkout4，drkout5，drkout6;//依次为退钱输出，投币许可提示,饮料选择许可,6种饮料输出output［2:0] state;//状态记录output[7：0] money;//余额显示reg［7:0] money；reg［2:0] state；reg moneyout,coinable，backable,adrkable，bdrkable,cdrkable; parameter A=3'b000，B=3'b001，C=3'b010,D=3'b011，E=4’b100；assign drkout1=choice1＆adrkable；assign drkout2=choice2&adrkable；assign drkout3=choice3&bdrkable;assign drkout4=choice4＆bdrkable;assign drkout5=choice5&cdrkable;assign drkout6=choice6&cdrkable;always@（posedge clk）repeat(1）＠（posedge clk）if （！reset)beginstate<=A；money=0;moneyout=0;endelsebegincase（state)A：begin//初始状态A,可投币进入别的状态coinable=1；backable=0；adrkable=0；bdrkable=0;cdrkable=0;endB: begin//状态B,只能买1元的饮料，可退钱或投币coinable=1;backable=1;adrkable=1；bdrkable=0；cdrkable=0;endC: begin//状态C，可买1或2元的饮料，退钱或投币coinable=1;backable=1;adrkable=1；bdrkable=1；cdrkable=0;endD：begin//状态D，可买三档价格饮料，可退钱或投币coinable=1;backable=1;adrkable=1；bdrkable=1;cdrkable=1;endE：begin//状态E，可买三档价格饮料，可退钱，不可继续投钱coinable=0;backable=1；adrkable=1；bdrkable=1;cdrkable=1；enddefault: state=A;endcasecondition(money，state,coin，coinable）;//调用任务endalways@(negedge drkout1 or negedge drkout2）money=money—8’h01;//买1元的饮料,余额减1元always＠（negedge drkout3 or negedge drkout4)money=money—8'h02;//买2元的饮料，余额减2元always＠（negedge drkout5 or negedge drkout6）money=money—8'h04；//买4元的饮料，余额减4元always@(negedge moneyback)beginif（backable)beginmoneyout=1；money=0;//选择退钱,则推出金钱，余额清零endelsemoney=money+0;endtask condition；//该任务可以判断余额的改变,状态切换inout[7：0] moneycon;inout[2：0] statecon；input［2:0] coincon；input coinablecon;beginif (coinablecon）//允许投币时begincase （coincon）//根据投币面值改变余额，切换状态`one : moneycon=moneycon+8'h01；`five ：moneycon=moneycon+8'h05；`ten : moneycon=moneycon+8'h0a;`twenty ：moneycon=moneycon+8'h14;default：moneycon=moneycon+0；//无投币则余额不变endcasestatecon=condition_s（moneycon）；//调用函数endelse if （moneycon〈8’h14）//不允许投币时，根据余额变化statecon=condition_s(moneycon);//直接切换状态endendtaskfunction ［2:0] condition_s;//根据余额的值切换状态的函数input ［7：0] money_s；reg ［7：0］money_s；beginif （money_s==0）condition_s=A;else if(money_s==8’h01)condition_s=B；else if(money_s==8’h02||money_s==8’h03)condition_s=C；else if(money_s〉=8’h04&＆money_s〈8’h14）condition_s=D;else condition_s=E;endendfunctionendmodule测试程序如下:`timescale 100ns/1ns`define clk_cycle 50module test;reg moneyback，choice1,choice2，choice3，choice4，choice5，choice6; reg [2:0] coin;reg clk,reset；wire[7：0] money;wire[2：0］state;wire moneyout,coinable，adrkable，bdrkable，cdrkable,drkout1，drkout2,drkout3，drkout4，drkout5,drkout6;parameter one=3’b001,five=3’b010,ten=3'b011，twenty=3'b100;always ＃`clk_cycle clk= ~clk;initialbegincoin=0;moneyback=0;clk=0；choice1=0；choice2=0；choice3=0；choice4=0;choice5=0;choice6=0；reset=1;#10 reset=0;＃200 reset=1；＃400 coin=one；//投币1元，#220 coin=0；#200 coin=one;//投1元，余额2元＃220 coin=0；＃200 coin=five;//投5元,余额7元#220 coin=0；＃200 coin=twenty;//投20元，余27＃220 coin=0；#200 choice1=1；//买1元饮料，余26＃220 choice1=0;＃200 choice3=1;//买2元饮料,余24#220 choice3=0;＃200 choice4=1；//买2元饮料，余22#220 choice4=0;＃200 choice5=1；//买4元饮料，余18#220 choice5=0;#200 choice6=1；//买4元饮料，余14＃220 choice6=0；#200 choice6=1;//买4元饮料，余10＃220 choice6=0;#200 choice6=1;//买4元饮料，余6#220 choice6=0；＃200 choice6=1；//买4元饮料,余2#220 choice6=0；＃200 coin=five;//投5元，余7＃220 coin=0；#200 moneyback=1；//退钱＃220 moneyback=0;endautomart m（.money（money），。
自动售货机界面操作及显示 VHDL语言
自动售货机界面操作及显示VHDL语言目录1摘要...1 2.正文...1 2.1系统设计...1 2.2单元电路设计...1 2.3软件设计...1 2.4系统测试...2 3.结论...4 4.经验体会 (4)参考文献 (4)附录A：系统电路原理图及引脚锁定图 (5)附录B：程序设计的源代码 (6)摘要自动售货机是根据投入的钱币自动付货的机器，是一种全新的商业零售形式。
本论文主要介绍了VHDL的特点和应用；以自动售货机的设计为例，详细说明了其实现过程，并给出了实现代码和时序仿真波形。
主要创新点是可以实现多种商品的选择(这里是四种)，而且价格和数量都是可调的；并可显示机器内商品剩余数量。
关键词：电子设计自动化；超高速集成电路硬件描述语言；自动售货机正文2.1.系统设计设计一台自动售货机，要求具备货物信息存储、进程控制、硬币处理、余额计算、自动找零、状态显示等功能。
预先设定该自动售货机可自动出售4种不同的商品，基本货币单位为1元。
2.2.单元电路设计分析系统设计要求，不然得知自动售货机系统可以通过多进程设计的方法实现。
其中，最主要也是最核心的进程控制自动售货机的货物信息储备、购买、价格计算、找币等功能，其他进程则负责选择商品种类、消费品种单价和剩余数量、消费余额的显示译码等。
自动售货机的系统框图如下图所示：其中，clk为输入时钟脉冲信号，set为货物信息存储信号，get为购买信号，sel为货物品种选择信号，finish为购买完成信号，coin为1元的投币，price[3.0]和quantity[3.0]分别为商品的价格和剩余数量。
输出信号中，item[3.0]为商品种类并译码输出，act[3.0]为提示是否可购买的译码输出，y0[3.0]、y1[3.0]、y3[3.0]分别为商品的单价译码输出、剩余商品的数量显示、投币的硬币数量。
2.3.软件设计(如果用到软件要写)设计平台：QuartusII 7.2自动售货机的工作流程如下：当置数信号set为高电平时，对商品的单价、数量进行相应的设置；在每一次购买前，先对投入的硬币数量进行清零；购买时，首先以1元为基本单位对投入的硬币数量进行计数并在数码管上进行显示；当选择信号sel高电平有效时，选择所要购买的商品种类；当get信号高电平有效时，购买所选择的商品；当finish信号高电平有效时，结束交易并完成找币操作；当get信号为低电平是，则显示商品的单价及其剩余数量和剩余的钱数。
北邮vhdl自动售货机实验报告(含代码)
《自动售货机》实验报告一．设计课程的任务要求基本要求：1.用2个数码管（disp5，disp4）显示钱数，以元为单位。
用3个按键（btn0，btn1，btn2）分别表示一元、五元、十元，每按一次按键，增加一次相应的钱数，上限99元。
2.再用3个按键（btn3，btn4，btn5）分别对应3种商品，其中，商品甲售价3元、商品乙售价8元、商品丙售价12元；3.买东西时，先输入钱币，再按对应的商品键。
每按一次商品键，钱数要相应地减少，同时有声光（蜂鸣器或发光二极管）提示购买成功。
剩余钱数大于3元可继续按商品键再次购买；当剩余钱数少于3元时，表示钱数的数码管disp5，disp4显示为零，同时用数码管disp0显示退出的钱数。
4.买东西时，按下商品键，若输入的钱数少于商品的价格，表示钱数的数码管disp5，disp4显示为零，同时用数码管（disp1、disp0）显示退出的钱数，并用蜂鸣器或发光二极管闪烁表示购买失败。
5.按下商品键时，用数码管disp2表示当前购买的商品，1代表商品甲，2代表商品乙，3代表商品丙。
6.用btn7做为退出功能键，退出键可以随时按下，按下后，数码管（disp5，disp4）显示为零，同时数码管（disp1、disp0）显示退出的钱数，表示结束购买，钱款全部退出。
提高要求：7.用点阵设计显示投币动画、出货动画，购买成功/失败动画；8.允许随时输入钱币，购买时，钱款不足有声光报警并等待追加钱币或选择别的商品；9.商品数量管理，有缺货提示；10.用点阵动态显示商品名称和库存数量等。
自拟其它功能二．系统设计（包括设计思路、总体框图、分块设计）1.设计思路：本实验为设计一个自动售货机。
由于本实验题目逻辑不太复杂，所以有两种设计思路可以选择。
第一种是用顺序结构和if when逻辑判断来实现。
第二种是用状态机来实现。
我选择的使用第一种。
总体来说可以将其分为两个大块。
第一个是接受键盘命令并通过逻辑判断向LED灯和数码管发出命令。
基于vhdl自动售货机的设计说明书
自动售货机的设计与实现摘要：本文介绍了VHDL的特点和应用,以自动售货机为例，详细说明了其实现过程。
本系统使用VHDL语言编写，用状态基来实现各功能，使用MAXPLUSⅡ进行仿真，模拟各模块的实现。
本文详细介绍如何运用VHDL语言及MAXPLUSⅡ进行仿真,本文设计的自动售货机实现了选择货物，投币，找零，显示，多次交易，在一次购买中选择多个货物等自动售货机的基本功能。
本文给出了各个模块的源程序、各模块的连接图以及各个模块的仿真图，并做出了详细的分析。
关键词：VHDL语言，MAXPLUSⅡ，自动售货机Design and implementation of vendingmachineElectronics and Information Science and Technology Candidate:JiangHuiAdvisor：CaiJianhuaAbstract: This article introduces the characteristics and application of VHDL, with a example of designing vending machines, describes detailedly the implementation process. The system uses the VHDL language, realizing every function uses state machines, applying MAXPLUS Ⅱto simulate in order to realize the function every modules.This article describes the use of VHDL language and MAXPLUS Ⅱsimulation, to achieve the vending machine's basic functions , as choose good, coin, give change, buy good more than one time, choose more than one good in one time, display, and so on. This article gives the original program of every modules and the simulating diagram of every modules and the combination of all of the modules, gives detail analyse of every simulating diagram as well.Keywords:VHDL language，MAXPLUSⅡ，Vending machine引言随着科技的发展和社会的进步，自动化商业机械有了越来越广泛的应用，自动售货机作为自动化商业机械的代表被广泛用于公共场所自动售货，给人们的生活带来了极大的方便。
HDL(Verilog)课程设计报告(自动售货机)
Verilog HDL课程设计报告实验名称：基于Verilog HDL的自动售货机指导老师:xx冠军班级：信科12-1姓名：xx学号：第一章系统设计1.1系统设计(1)用四个发光二极管分别模拟售出价值为5角、1元、1.5元和2元的小商品，购买者可以通过开关选择任意一种标价中的小商品。
(2)灯亮时表示该小商品售出。
(3)用开关分别模拟5角、1元硬币和5元纸币投入，可以用几只发光二极管(或数码管)分别代表找回剩余的硬币。
(4)每次只能售出一种小商品，当所投硬币达到或超过购买者所选面值时，售出货物并找回剩余的硬币，回到初始状态；(5)当所投硬币值不足面值时，可通过一个复位键退回所投硬币，回到初始状态。
第二章详细设计2.1自动售货机状态描述判断开关被按下的个数N。
若N>=2表示所选本次选择无效，返回初始状态；若N=1则显示所选商品，并继续执行下面的流程。
3个开关分别代表三种商品。
4个开关分别代表投入0.5元，1元，2元，5元，统计投入总额。
投入总额与商品价格做比较，如果总额<商品价格，退钱并返回初始状态如果总额>=商品价格，则继续执行下面的程序。
找零=总额-商品价格，数码管显示找零金额。
状态图如图2.1所示：2.2详细状态描述2.2.1初始状态各变量都设置为零，按下rst键后，一切恢复到初始状态。
2.2.2选商品状态分别有价格为0.5元、1元、1.5元和2元的商品，每次选择商品前，设置一个标志位btn_sell表示选择商品状态。
此自动售货机每一次售货时只能一次选择一种商品，当同时选择两种以上时，选择商品无效，数码管显示清零，重新进行商品选择。
选择商品后，数码管显示所选商品价格。
2.2.3投币状态当选好商品后，开始投币。
同样有一标志位btn_price表示投币金额。
投币口只接受三种面值的钱币0.5元、1元和5元，可以同时投入多种面值钱币。
投完币后，先有一个确认买商品的过程，若投了币但又不购买商品了，就将全部投币金额退回；若确认购买商品，则进入下一状态——找零状态。
基于VHDL的自动售货机的设计与实现
自动售货机实验报告一、设计任务设计一个自动售货饮料机，设每瓶饮料元，投币口有两个，1元硬币（one）或5角硬币（half），每个时刻可以输入其中一种硬币，自动售货机有找零钱功能，oute为出货，outm 为找零。
二、设计过程1.设计思路：状态定义：s0表示初态，s1表示投入5角，s2表示投入1元，s3表示投入1元5角，s4表示投入2元，s5表示投入2元5角，s6表示投入3元。
输入信号：state_outputs(0)表示输入货物，comb_outputs（1）表示找5角硬币，输入信号为1 表示投入硬币，输入信号为1表示未投入硬币。
输出信号：comb_outputs(0)表示输出货物，comb_outputs（1）表示找5角零钱，输出信号为1表示输出货物或找零，输入信号为0表示不输出货物或找零。
根据设计要求分析，得到状态转化图如下图所示，其中状态为s0、S1、S2、S3、S4、S5、S6；输入为state_inputs(0,1);输出为comb_outouts(0,1);输入仅与状态有关，因此将输入写在状态圈内部。
002.设计步骤：（1）创建工程。
打开QuartusII，创建一个新的工程并命名。
根据实验室条件，选择的芯片为cyclone系列中的EP1C6Q240C8芯片。
输入VHDL文本文件。
新建文本文件VHDL file。
输入程序并保存。
程序如下：library ieee;use autosell isport(clk,reset :in std_logic;state_inputs:in std_logic_vector(0 to 1);comb_outputs:out std_logic_vector(0 to 1)); end autosell;architecture be of autosell istype fsm_st is(s0,s1,s2,s3,s4,s5,s6);signal current_state,next_state:fsm_st;beginreg:process(reset,clk)beginif reset='1'then current_state<=s0;elsif rising_edge(clk)thencurrent_state<=next_state;end if;end process;com:process(current_state,state_inputs)begincase current_state iswhen s0=>comb_outputs<="00";ifstate_inputs="00" then next_state<=s0;elsif state_inputs="01" then next_state<=s1;elsif state_inputs="10" then next_state<=s2; end if;when s1=>comb_outputs<="00";ifstate_inputs="00" then next_state<=s1;elsif state_inputs="01" then next_state<=s2;elsif state_inputs="10" then next_state<=s3; end if;when s2=>comb_outputs<="00";ifstate_inputs="00" then next_state<=s2;elsif state_inputs="01" then next_state<=s3;elsif state_inputs="10" then next_state<=s4; end if;when s3=>comb_outputs<="00";ifstate_inputs="00" then next_state<=s3;elsif state_inputs="01" then next_state<=s4;elsif state_inputs="10" then next_state<=s5; end if;when s4=>comb_outputs<="00";ifstate_inputs="00" then next_state<=s4;elsif state_inputs="01" then next_state<=s5;elsif state_inputs="10" then next_state<=s6;end if;when s5=>comb_outputs<="10";ifstate_inputs="00" then next_state<=s0;elsif state_inputs="01" then next_state<=s1;elsif state_inputs="10" then next_state<=s2;end if;when s6=>comb_outputs<="11";ifstate_inputs="00" then next_state<=s0;elsif state_inputs="01" then next_state<=s1;elsif state_inputs="10" then next_state<=s2;end if;end case;end process;end be;（2）编程序。
基于VHDL的自动售货机设计
基于V H D L的自动售货机设计Newly compiled on November 23, 2020北华大学电子系统综合实习报告学院 : 电气信息工程学院专业班级 : 通信工程姓名 : 闫梦迪学号 :指导老师 : 董胜实习时间 : —目录1.实习题目……………………………………………………………P32.实习目的……………………………………………………………P33.实习技术要求………………………………………………………P34.实现过程……………………………………………………………P35.功能及代码…………………………………………………………P56.仿真及硬件测试……………………………………………………P97.实习心得…………………………………………………………P128. 教师评语…………………………………………………………P14一.实习题目自动售货机设计二.实习目的通过本课题的研究，可以掌握电子控制系统的基本原理与其实现，通过对各个模块的编程及其仿真，对QuartusII软件的使用有所了解。
每个波形模块的VHDL实现加深了硬件描述语言的学习。
最终的顶层文件的调试，更是体现了综合知识的运用。
三.实习技术要求本设计要实现自动售货机的基本功能，如货物信息存储、商品选择、进程控制、硬币处理、余额计算、显示等功能。
利用软件QuartusII平台，采用VHDL硬件描述语言编程的设计方法设计系统核心电路的硬件程序，与一般的软件开发不同，VHDL编程更需要熟悉一些底层的硬件知识，特别是数字逻辑电路的设计，因此VHDL编程的方法、思路都要更多的与硬件电路联系起来。
完成系统各个功能模块的硬件程序设计后，在软件平台上进行编译和电路仿真，最后生成的目标文件下载到实验台内的FPGA芯片以实现该系统，并在实验台上对设计进行验证。
四.实现过程1)、根据设计要求实现过程分两部分：a、面向客户端模块设计基于Quartus2软件环境下，应用VHEDL 语言进行程序设计。
