小型污水提升装置样本
泽尼特污水提升器-BlueBox60-1000
440 180 140
240 1024
114
螺栓 4xM8
180
排空口 2xØ40
188
280 171 90
89 94 482
通气孔 Ø50 上进水口 Ø110
BlueBox D 90
扬程H 流量Q 0
1
2
3
4
5
6
7 l/s
型号
0 3.6 7.2 10.8 14.4 18.0 21.6 25.2 m³/h
介质温度 ºC 40 40 40 40 40 40 40 40 40 40 40 40 40 40
过流能力 mm 40 40 40 40 50 50 50 50 -
防护等级
IP68 IP68 IP68 IP68 IP68 IP68 IP68 IP68 IP68 IP68 IP68 IP68 IP68 IP68
50
41.5
0.75
2.15
50
41.5
1.1
7.5
50
45.5
1.1
3.2
50
45.5
1.5
10
50
46.5
1.5
4.3
50
46.5
0.74
5.5
50
42.5
0.74
2.7
50
42.5
1.1
7.5
50
45
1.1
3.2
50
45
1.5
10
50
46.5
1.5
4.3
50
46.5
14
water solutions
7 BlueBox 150G/200/F0(2) M(T) 27.0
威乐水泵KH32-0.4污水提升泵中文说明书
安装和操作说明R.A.(MS):KH / 4.07.97 /3.09.99/07.03.01/05.09.02技术规格有可能变更!Wilo-DrainLift KH 32-0,42 044 034/ 0209目录:操作信息1 一般信息1.1 使用1.2 技术说明2 安全3 运输和存储4 产品描述4.1 单元描述4.2 提供的产品5 装配/安装5.1 装配5.2 电气安装6 启动7 维护7.1 单元和维护和保养7.2 泵的拆卸8 故障、原因和解决办法操作信息亲爱的客户!在本章,我们将向您说明安装就绪单元的功能和操作。
此外,我们还建议您认真阅读完整手册中关于装配和操作的安全指导说明。
此单元的维修只能由专业人员或威乐公司客服部门的人员进行。
单元的功能是全自动的,无需对单元进行维护。
如果有必要进行清洁的话,请按照以下指导进行。
清洁在经常使用的情况下,单元会自己进行清洁。
如果单元使用的频率较低,那么应当按照如下方法每三个月清洁一次:将插头从插座拔下。
将柔性清洁剂倒入抽水马桶,然后冲洗。
大约5分钟之后将插头插回。
持续冲洗,直到泵启动并将水从水箱泵出为止。
然后再次冲洗。
长期使用时,技术人员对泵的功能和安静运行进行检查可以提高泵的安全水平。
1 一般信息安装和调试只能由有资质的人员进行!1.1 使用这是一个带有切碎机的自动小型提升单元,适用于污水或废水无法通过自然重力排送到下水道系统、必须将其提升到回流水位以上的单独马桶、洗手盆、淋浴器和坐浴盆。
连接到单元的额外排水点必须位于同一间屋子中(小型提升单元的有限使用)。
在回流水位上方必须还有另一个抽水马桶。
安装单元时,应当遵循DIN EN 12050-3、DIN EN 12056和DIN 1986-100标准。
此提升单元不适合输送固体物,例如卫生用品、剩饭菜、长纤维材料或熔剂、油脂等。
不得将单元连接到带有冲洗阀的马桶。
1.2 技术描述⏹最大排水能力:4立方米/小时⏹最大扬程: 5.7米⏹最大流体介质温度:35 °C⏹电压/频率:1~230伏特,50赫兹⏹功率输入:0.45千瓦⏹转速:2650 ¹/分钟⏹额定电流: 2.1安培⏹工作类型:S3 28%,36 s⏹防护等级:IP 44⏹排水连接:DN 25/32⏹入口接管:DN 100,带有密封圈⏹附加供水: 2 x DN 40,符合DIN 1986,包括盖板和密封圈⏹通风:外径25毫米⏹尺寸(宽×高×深):511 x 300 x 269毫米⏹可用容积12升⏹重量:7.8公斤订购备件时,请提供单元标牌上的所有详细信息。
一体化污水提升泵站工艺施工平面图剖面图
PIRANHAMAT100
应 用结 构□外形美观并具有耐腐蚀、抗老化性的合成材料箱体。
□安装简单,易于拆卸、维修方便.□活性炭过滤器,确保室内空气清新。
型污水提升装置是专为排除低于下水道排水高度以下的厕所污水和生活污水而设计。
它设计紧凑,体积较小,使用小口径管道系统,无需多花费成本建造集水坑,可直接安装在马桶后的地面上,整体既美观又大方。
弯管和1个 止回阀。
介质最高温度结构设计紧凑且人性化,它包含 一只气味密封性能良好的现代化储水箱,强大的食人鱼器。
排水线路的止回阀也作为标准件提供。
白色的高质量合成材料对常用的所有的厕所清洗液体都是耐用的。
送排泄物、各种不同厚度的卫生纸和可能意外落入厕所没有任何问题的。
在装置的后面它提供了一个橡皮软管套上马桶即可,还有洗手盆、淋浴器和坐浴盆的推入式连接口。
这种排水连接能够在装置的任何一边进行,这就意味着排水管道能够从左右边连接,这样更适于特殊要求的安装。
在用户数量增多而且使用次数不能限制或□全自动一体化污水提升装置,减少外设控制箱投资,无需专人看守。
和可能意外落入厕所的卫生物品PIRANHAMAT100/120全自动一体化 污水提升装置,可直接接入一个后排式马桶,也可连接一个洗手盆,一个淋浴室等用水器具。
型装置配备高水位警报的电子控制粉碎泵,全自动液位控制器和除臭装置等。
PIRANHAMAT 100/120PIRANHAMAT 120(食人鱼)泵配备有特别锐利的切割装置,泵PIRANHA SANIMAT 系列。
□配备 专利的切割系统,泵送排泄物PIRANHA 的卫生物品,通过25口径的小孔径管道系统排放是在需要连接更多污水源的场合,我们推荐安装40℃时连续使用,60℃时间歇使用(最长5分钟)最大限度排水管线长度,满足现场需要。
允许有2 度个90性能曲线图ABSABS mm ABSABS 污水提升装置PIRAnhAmAT 100120和食人鱼粉碎泵PIRANHA切割系统配置六只高硬度、锋利的不锈钢绞刀,它能将不慎落入马桶的卫生物品完全切碎实现无堵塞运行。
格兰富样本
Sololift+的安装/Sololift+ Installation
Sololift+的安装/Installation
5. 如果水泵排出管的长度超出10米,则从10米处的管径应该比之前大1号。 比如前10米的管径为Ø28,则从处往后的管径至少应为Ø32。/If the discharge pipe is more than 10 meters long, a pipe one size bigger must be used after 10 meters. For instance a Ø28 pipe for the first 10 meters and then Ø32. 6. 水泵排出管的末端不应低于主下水道顶部,而且主下水道的管径至少应 比连接处的排出管大1号,且最低不小于Ø40。/The discharge pipe’s diameter which connected to the main sewer must thinner than the main sewer’s. However, the minimum diameter of the main sewer in the connection must not thinner than Ø40. 7. 泵的排出管应优先安排先垂直提升再水平排布。 /It is recommended that the first part of the discharge pipe is vertical.
Sololift+的安装/Sololift+ Installation
Sololift+的安装/Installation
4. 如果水泵水平排出管后直接 连接一根垂直排出管,则此 垂直排出管的直径至少要比 水平排出管大出2号,比如 水平排出管直径为Ø25,则 垂直排出管直径至少应为 Ø40。/If the last pipe section after a horizontal discharge pipe is vertical, it must be two sizes bigger than the horizontal pipe. For example, if the horizontal pipe is Ø25, the vertical pipe should be Ø40 or larger.

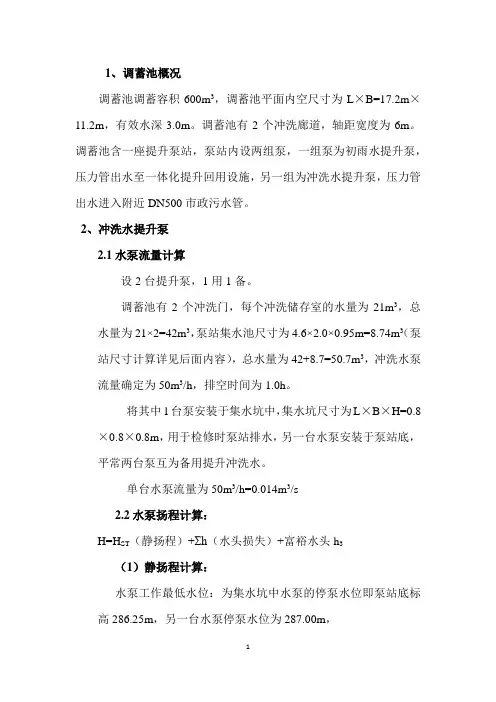

(完整版)污水提升泵站工艺设计说明计算书:城市污水,0.20万吨每天,潜水排污泵
1、调蓄池概况调蓄池调蓄容积600m3,调蓄池平面内空尺寸为L×B=17.2m×11.2m,有效水深3.0m。
调蓄池有2个冲洗廊道,轴距宽度为6m。
调蓄池含一座提升泵站,泵站内设两组泵,一组泵为初雨水提升泵,压力管出水至一体化提升回用设施,另一组为冲洗水提升泵,压力管出水进入附近DN500市政污水管。
2、冲洗水提升泵2.1水泵流量计算设2台提升泵,1用1备。
调蓄池有2个冲洗门,每个冲洗储存室的水量为21m3,总水量为21×2=42m3,泵站集水池尺寸为4.6×2.0×0.95m=8.74m3(泵站尺寸计算详见后面内容),总水量为42+8.7=50.7m3,冲洗水泵流量确定为50m3/h,排空时间为1.0h。
将其中1台泵安装于集水坑中,集水坑尺寸为L×B×H=0.8×0.8×0.8m,用于检修时泵站排水,另一台水泵安装于泵站底,平常两台泵互为备用提升冲洗水。
单台水泵流量为50m3/h=0.014m3/s2.2水泵扬程计算:H=H ST(静扬程)+Σh(水头损失)+富裕水头h3(1)静扬程计算:水泵工作最低水位:为集水坑中水泵的停泵水位即泵站底标高286.25m,另一台水泵停泵水位为287.00m,水泵工作最高水位:冲洗完成后水位=冲洗水量/调蓄池表面积+调蓄池池底标高=50.7/(17.2×11.2)+286.25=0.26+286.25=286.51m(泵站集水池增加水量忽略不计)。
提升水管至市政污水检查井地面标高293.34m,井底标高291.76m,本次设计压力管出水口管顶标高为292.34m。
静扬程H ST=292.34-286.25=6.09m(2)水头损失计算:Σh=沿程损失h1+局部损失h2沿程损失h1:根据《室外排水设计规范(2016版)》,泵站出水管流速宜为0.8~2.5 m/s;暂选取出水管流速为1.5m/s。
一体化污水提升装置
南京欧标世诺工程技术有限公司
一体化污水提升装置
一体化污水提升装置,随着经济在不断的发展,国家对于环保的要求越来越高,对于卫生间排污系统的意识也越来越强烈,一般普通的商品房小区都有一体化污水提升装置。
下面由南京欧标世诺给大家介绍其的一款产品HOMA Saniquick UF。
一体化污水提升装置HOMA Saniquick UF系列通常使用在低于排污管道水平线下的盥洗室、洗衣房、淋浴房或浴缸、及房间内的下水道的污水的移除。
可安装在地下室、酒窖、浴房和车库内作为雨水收集箱使用。
安装:集水箱可以安装在地面之下,上面有可调节的维修盖板。
泵送介质:清水和污水,可泵送含颗粒流体。
适合输送温度为35℃的流体,短时温度可达: 60℃。
安装组件:泵的卸料口联接头和管道均安装在集水箱内,包括管道工程中的止回阀。
泵/电机:单级离心式潜水排污泵,配有浮球控制开关,在集水箱中依靠液位的高低对泵进行自动控制。
采用的开式多通道叶轮,球形间隙为:10mm。
南京欧标世诺工程技术有限公司
一体化污水提升装置如何来选择?这里推荐南京欧标世诺的HOMA Saniquick UF。
南京欧标世诺工程技术有限公司是一家专注于建筑地下室排污系统服务供应商。
公司代理众多国际品牌原装进口污水提升器,秉承着提供好方案+好产品+好安装+好售后的宗旨,给客户高质量的服务和体验。
代理的污水提升器品牌有:德国品牌HOMA。
欧标世诺的目标是让每一位客户都感到满意,获得业界对于公司的实力,产品质量的高度认可。
以诚信、认真的态度打动每一位客户,成为行业的标杆。
污水提升装置-bluebox[1]
标准配置 选配件
箱体、水泵、出水管、橡胶密封件、紧固件、紧急排空阀 PE出水管及管接件、球型止回阀、进水管密封件
4
BlueBox 250
BlueBox 250V/75/C0 M(T) BlueBox 250V/100/C0 M(T)
耦合式安装(无阻塞涡流泵自带浮球) 技术说明
BlueBox 250 配单台自带浮球无阻塞涡流泵,采用耦合式 安装。无阻塞涡流泵出口为DN40带内管螺纹,垂直向上,泽尼 特提供特殊设计配件,实现耦合安装。 出厂前BlueBox内已经装配好耦合底座和出水弯管,用户 只需将耦合适配器安装到水泵出口,将泵沿导杆放到位,并正 确使用相关密封件即可。 整套装置安装简单,检修方便,水泵过流能力强。装置依 靠泵自带的浮球进行液位控制,无需控制柜。
BlueBox 250V/100/C1 M(T)
√ √ √ √ √ S1可持续运行 装置带浮子开关 2×LEVEL + 1×MAC3 40 20 0.74 单相220 三相380 单相25/5.6 三相9.2/2.15 50 IP68 F 155℃ G2"管螺纹接口 2xØ125mm, 3xØ110mm 1xØ110mm
污水提升装置
泽尼特
意
大
利
设
计
BlueBox 250
BlueBox 250V/75/F0 M(T) BlueBox 250V/100/F0 M(T)
固定式安装(无阻塞涡流泵自带浮球) 技术说明
BlueBox 250 配单台自带浮球无阻塞涡流泵,采用固定式 安装,设备出口水管为DN40带外管螺纹。 固定式安装时,仅需将泵放置在BlueBox底部指定的位置 上,将配套的出水管从出厂前开好的出水孔中穿入,拧入水泵 垂直向上的出口,并正确使用相关密封件即可。 整套装置结构简单,零部件少,易维护,水泵过流能力 强。装置依靠泵自带的浮球进行液位控制,无需控制柜。
污水处理提升一体化设备文件技术要求
污水处理提升一体化设备技术要求、满足安装尺寸(相关尺寸能越小越好)。
1)总体要求本技术规格书污水提升一体化设备的功能设计、产品结构、制造工艺、质量水平、技术性能、检测验收等方面提出了技术要求。
卖方应向买方提供满足本技术规格书要求的高性能、高水平、高质量的先进可靠、成熟稳定的优质成套产品及其伴随服务。
卖方应向买方提供规格书要求的真实、有效的技术文件、证明文件及认证证书,买方将对所有证书核实,一旦出现虚假证书与单据,买方保留无条件全部退货的权利。
2)定义2.1.污水提升一体化设备:是指用于本工程污水收集提升排放的装置,由密闭式集水箱、两台干式泵机、浮球开关、控制箱、潜水电缆(包含控制箱与水泵、控制箱与液位开关之间所有的供电电缆和控制电缆)、紧固件、连接件等。
2.2.“污水提升一体化设备配套泵机”(简称配套泵机,下同)为在本工程所密闭污水提升装置配套安装在密闭式集水箱外侧,电机与水泵连在一起,整体曝露在空气中的泵机,用以提升工作介质的污水提升工程系统(也可以与箱体内置,具体按自身产品方案)。
配套泵机成套产品至少应当包括有泵机(含电机)、潜水电缆(包含控制箱与配套泵机的供电电缆和控制电缆)、紧固件等。
3)工作条件3.1配套泵机必须满足长期连续和稳定运行的要求,40℃环境温度下长期连续运行,并且安全可靠、故障率低、便于检测维修。
3.2工作介质:清洗地面水、结构渗水、卫生间、含盥洗室排放物的废污水。
能经受住皂水、尿酸、粪水、乳剂、汽油、水果酸等化学剂的腐蚀。
3.3介质温度:5~40℃3.4 相对湿度:最大100%4)基本技术要求:4.1控制箱(柜)采用一控一(一台控制箱控制一套提升站)的方式,水泵通过控制箱实现集水箱液位自动控制、现场手动控制功能,其中集水箱液位控制方式通过检测浮球的水位预设信号(传送至控制箱)与配套泵机联动来实现。
当系统检测到提升站故障时,发出故障报警信号,同时自动投入备用水泵。
4.2水泵要求:具有切割功能的潜水泵,2台交替运行,一用一备,工作/备用泵自动轮换,水泵自动切换时,显示器可指示启动水泵的切换。
液位低水位提升
低水位污水提升器最常用的内置式污水提升装置水箱容积300-600升,高度尺寸500-800mm,为了结构空间及安装调试等方面的考虑,在污水提升装置中一般选用立式潜污泵为提升泵。
以比较小0.75kw的潜污泵为例来讨论,水泵高度在500-600mm之间,也就是说按刚刚淹没潜水泵的水位计算,水泵运行的最低水位为500mm,这样水箱只有在500-800mm高度范围的空间属于可工作空间,水箱的工作空间只有35%左右,又由于水箱底部65%的污水长期处于相对静止的状态,底部很容易产生污泥,污物,如果水泵进口比较低的话,就很容易堵塞进口,设备无法正常运行室。
为了保证水箱的最大利用率及良好的运行效果,水泵必须低水位运行,甚至超低水位运行,为此必须从影响低水位运行的几个关键点,水泵冷却的技术处理,水泵的安装高度,水泵进口到底平面的距离等几个方面来分析及解决问题。
2.1 水冷技术。
考虑到水泵的运行水位必须最低,而立式潜水排污泵要良好的运行必须淹没它的的高度尺寸,否则电机在运行中就无法冷却,长时间运行就会影响电机的使用寿命甚至烧毁电机,电机部分就占整体水泵高度尺寸的50%-60%,假如我们能解决水泵运行中的冷却问题,这样问题就解决了一大半,为了解决这一问题,我们在电机外壳设计一个密闭的外套,同时将水泵腔的压力水引进该腔内,形成水冷腔来冷却电机,这样水泵在运行时水位不需淹没电机。
2.2 快换装置。
污水提升装置中提升泵与出水管路的连接方式,根据CJ/T472-2015《潜水排污泵》[1]的规定有两种连接方式,自动耦合方式和移动式安装,在污水井或污水泵站设计中大都采用自动耦合安装方式,如图2所示,这种连接方式在检修维护,安装调试时,操作人员不需要进入污水池里面,只要可通过拉链沿着导杆将泵装入或拉出,正因为这种连接在安装和维修的方便性,所以我们大多数设计师往往会选用自动耦合安装方式,但是这种连接方式用在污水提升装置中有它的不足,因为自动耦合安装是用导杆导向,斜面加紧的,水泵必须悬空,既泵在垂直向下方向必须留有一定的间隙,这样水泵的最低运行水位必须抬高,不可能最低水位运行,还有自动耦合结构复杂,两斜面精度要求高,加工成本大,两斜面很难保证完全结合,势必会造成漏水,再由于污水提升装置容积相对较小,自动耦合就会占据相当的空间,就会影响到提升泵的安装空间,也会影响到浮球的摆动空间,还有用耦合装置连接,那么在运输中必须将回收箱与水泵分别包装运输,如果将水泵安装好后,污水提。
上海熊猫ADDZ污水提升器资料.
ADDZ产品视频资料
ADDZ型密闭式自动排渣污水提升器主要 配置:
1.旋流式潜水专用泵。 2.耐腐蚀型不锈钢集水箱。 3.不锈钢螺旋滤水器。 4.多功能自动排渣器。 5.不锈钢储渣管。 6.双向多功能自动耦合。 7.智能控制柜。 8.不锈钢成套组件。
1.旋流时存放,采用不锈钢 板冲压拉伸后焊接成型,经特殊电泳处理, 耐腐蚀性强,强度高,不易变形,外形美 观。 • 多种规格尺寸: • 1000*1000 (不锈钢)、 • 850*850(PE)、 • 500*500(1台水泵)、 • 球形(PE、可埋式)
3.不锈钢螺旋滤水器
ADDZ型密闭式自动排渣污水提升器原理
• 污水携带着污物进入提升器,到达螺旋滤水器,液体产生 旋转,离心力的作用将污水与污物分离,污水通过滤水孔 流入集水箱,污物则进入多功能排渣阀,由多功能排渣阀 排入储渣管内,当集水箱内的污水达到设定的启泵高度, 潜水泵开始工作,潜水泵排出的带压力污水通过多功能排 渣阀推起不锈钢阀板挡住螺旋滤水器出口,使后续的污物 停留在滤水管内。而带压力的污水进入储渣管。由于储渣 管管径无变化,没有泄漏点,管内壁非常光滑,在压力水 的冲刷下,污物不易粘连、滞留堆积,从而将管内的污物 一并带出排水口,排出室外。待集水箱内水位高度降低至 停泵水位时,潜水泵停止工作,多功能排渣阀恢复常态, 滤水管内的污物再次进入储渣管。重复上一个工作流程。
今日主题
产品主要配置
产品工作原理
公司简介证书
ADDZ密闭式自动排渣污水提升器
• 现代城市建设日新月异,随之产生的污水 排放问题,也日益凸显,人们的生活受到 严重困扰,熊猫集团在原有排污设备的基 础上,成功研发出新一代ADDZ密闭式自动 排渣污水提升器,该机械产品成功的避免 了地下建设污水泵堵塞现象,延长设备使 用时间,隔绝设备间异味,无需人工清掏, 受到用户广泛好评。
污水提升器
B B B
尺寸图:
5
配件
泽德污水提升器
洗衣机停止系统/SWH 性能曲线
产品特点:
SWH系列性能曲线:
.洗衣机停止系统可以用于很多地方, 一些设备不能直接提升废水的,而是 通过提升设备提升排放。 .开关装置同泵的控制器联通,洗衣机的 插头直接插入此单元中,而此单元也就 相当于插座,这样此单元就可以发挥作 用了。如果泵提升系统出现故障时,洗 衣机的电源就终止供电了。
同时可以发出蜂鸣报警
.连接为6mm或9mm内径的高压胶管,供货范围包含5米长的
9mm软管
.集成止回阀,防止冷凝水倒流
.最高工作温度50°C
.2米长带插头的连接电缆
P1
P2 电压 电流 转速
Qmax Hmax 重量
[W] [W] [V] [A] [min-1] [m3/h] [m] [kg]
7,0
850 430 230 3.7 2800
11,0
850 430 230 3.7 2800
11,0
850 430 230 3.7 2800
10,0
850 430 230 3.7 2800
10,0
Hmax [m]
7.5 7.5 11,0 11,0 10,0 10,0
过流直径 [mm]
10 10 10 10 30 30
Hmax [m]
6 10 11
过流直径 重量 [mm] [kg] 价格组
10 5 . 0 A 10 6.0 A 10 7.0 A
污水提升器SWH 100系列配件
WMS 13003 Hupe 12068 Leuchte 12075
洗衣机停止SWH100-190 警铃(230V) 光信号灯(230V)
污水提升设备方案7篇
污水提升设备方案7篇5.坚持长效运行。
整治行动与建立管护机制并重,强化管护队伍和经费投入保障,确保整治成效扎实长久。
二、整治任务及标准(一)整治任务“三清理”,即:清理村庄内外积存各类垃圾和废弃杂物,清理村庄公共空间和庭院私搭乱建、乱堆乱放,清理农村破旧房屋和残垣断壁。
通过“三清理”达到村庄人居环境基本干净卫生、公共空间和庭院秩序逐步规整、村庄房屋整体布局面貌渐趋协调。
(二)整治标准1.清除垃圾杂物。
集中清运村庄内和村庄边200米范围内积存的各类垃圾,村庄内主次道路、环村道路边沟内的垃圾、杂物、畜禽粪便、淤泥、荒草等。
2.建立包保保洁制度。
有条件的村庄要制定环境卫生保洁制度,明确农户包清扫门前垃圾、包清理门前积雪、包管护门前绿化责任,建立垃圾定点投放、定时收集、按时转运和有效处理机制。
按照村庄每100户左右配备1至2名专兼职保洁人员的参考标准,建立村庄日常保洁队伍,清扫环境卫生、收运村庄内垃圾。
3.清理村庄内主要道路积雪。
人口规模较大的行政村应及时清理村庄内主要道路积雪,并有序堆放。
4.治理村庄内公共空间。
基本达到村庄内道路两侧和其他公共空间无构造物私搭乱建、无栓驻散放牲畜家禽、无随意设点摆摊经营、无乱停车辆农机器具、无垃圾杂物堆放、无农产品晾晒堆放、无乱设广告牌匾。
5.整理农户庭院环境。
规范庭院农机器具杂物摆放;在村庄外按规定集中堆放农户后期使用的大量柴草秸秆。
农户庭院内存放近期使用的少量柴草秸秆,并整齐码放、不宜高于院墙。
6.拆除废弃建(构)筑物。
拆除残垣断壁和已享受改造补助政策应拆未拆的危房;协商拆除未享受改造补助政策常年无人居住的危房、废弃危旧构造物和养殖圈舍等,并达到无拆除垃圾和原用地平整。
7.设置村庄名称标牌。
各村庄出入口应设置村庄名称标牌,做到字体醒目、形制大方、实用耐久、色彩协调。
三、时间安排(一)集中清理。
20某某年10月30日至20某某年3月30日,在所有村庄深入开展“三清理”专项行动,确保农村人居环境质量大幅度改善。
(14)污水提升泵站选型手册2015-11-25
2
50W/S402 - 1.5
2
50W/S402 - 1.5
2
50WQ/S401 - 2.2
2
50WQ/S202 - 3
2
50WQ/S202 - 3
2
50WQ/S201 - 4
2
65WQ/S205 - 7.5
2
50WQ/S401 - 2.2
2
50WQ/S202 - 3
2
50WQ/S201 - 4
2
65WQ/S205 - 7.5
● 主要特点
1、 密 闭 无 异 味 、 环 保 卫 生 。 2、 机 构 紧 凑 、 节 省 空 间 。 3、 整 体 安 装 、 方 便 快 捷 、 便 于 维 护 。 4、 设 备 自 动 化 程 度 高 、 管 理 方 便 、 运 行 可 靠 。
● 适用场合
适用于管道废水、卫生间污水低于下水道液面的场合,可广泛用于各类居民楼、办公楼、学校、旅 馆、购物中心、地下商场、停车站及地下地铁站等各种污水处理场合。
5.5
29
15
3
30
21
4
31 WQ/T1500 - 40
40
27
5.5
32
30
7.5
33
12
3
34 WQ/T1500 - 45 45
19
4
35
24
5.5
36
21
5.5
37 WQ/T1500 - 50
50
26
7.5
水泵型号 (配普通排污泵)
50WQ/C240 - 0.75 50WQ/C242 - 1.5 50WQ/C249 - 1.1 50WQ/C240 - 0.75 50WQ/C242 - 1.5 50WQ/C243 - 2.2 50WQ/C240 - 0.75 50WQ/C249 - 1.1 50WQ/C241 - 1.5 50WQ/C243 - 2.2 50WQ/C240 - 0.75 50WQ/C249 - 1.1 50WQ/C241 - 1.5 50WQ/C242 - 1.5 50WQ/C243 - 2.2
污水提升装置的设计应用高清多图PPT课件
负一层扬程大概:8~10m 负二层扬程大概:14~16m 负三层扬程大概: 21~25m
污水提升装置最大扬程: 配套Blue系列泵 Hmax=25m 配套GRN系列泵 Hmax=46m
14
3. 选择配套水泵及功率大小:
针对于公共卫生间,介质杂物多,推荐使用切割泵配置 针对于家用卫生间、厨房油污废水 ,推荐使用旋涡泵配置
总述 Q (m³/h)
双泵,总容积约110L, 涡流叶轮
10
H (m)
8
输出功率P2 (kW)
1.5
每次启动限制排污总量 10m³/h×1min×40%
Q总 = Q × 每次运行时间 =
67L
BlueBox 400V/100/C1 T
双泵,有效容积400L, 涡流叶轮
10
9
0.74
持续出水
举例: 一台家用5.5Kg波轮洗衣机,总容积≌112L,漂洗时可用容积≥80L
举例:别墅单个卫生间流量大概为 7m3/h;20个蹲便器公共卫生间设计流量大概在 15m3/h。
13
2. 确定所需水泵扬程:
静扬程ΔH,楼层垂直高度,设备坑底到管路最高处 沿程损失Hf,管路的长度,材质及大小 局部损失Hj,出水管路上的弯头,阀门等 自由水头Hz,出水时的压力
水泵扬程:H=ΔH+Hf+Hj+Hz
1
总体介绍 应用范围 选型过程 工作原理 安装方法 污水提升装置对比 业绩范例
2
3
无法重力排污? 现在有办法了!
污水提升装置设计用于不能依靠重力把废水直接排放到市政管网的建筑上。 污水提升装置的功能如同废水收集点,从而排入主下水道。
废水的整体解决方案!
随着社会日益现代化,更多的地下空间被开发利用,如:
(完整版)污水提升泵站工艺设计说明计算书:城市污水,6.00万吨每天,潜水排污泵
污水提升泵站主要用于提升拟建截流箱涵旱季截流污水及雨季2倍截流规模的混流水,并将其转输至污水处理厂处理。
不同边界条件下,污水提升泵站所需提升水量如下表所示:表1.1-1不同边界条件下污水泵站提升水量分析根据上表分析,以近期雨季设计流量作为格栅设计流量,并以近期旱季设计流量进行校核;同时通过泵组的灵活组合,适应近期流量的波动及中远期流量的减少工况。
1.1拦污栅鉴于本工程截流箱涵进水仅来自于各河道的总口截流混流污水,而各河道总口截流处均设有格栅间隙为40mm的抓斗式拦污栅,故本拦污栅定位为中格栅,是污水提升泵站的预处理设施,可去除大尺寸的漂浮物或悬浮物,以保护进水泵的正常运转,并尽量去掉那些不利于后续处理过程的杂物。
根据格栅特点及设计经验,拟采用抓斗式格栅除污机。
1.1.1 总体设计说明栅条的断面主要根据过栅流速确定,过栅流速一般为0.6~1.0m/s,栅槽内流速0.5m/s左右。
如果流速过大,不仅过栅水头损失增加,还可能将已截留在栅上的栅渣冲过格栅,如果流速过小,栅槽内将发生沉淀。
1.1.2 雨季工况设计(1)设计参数:栅条净间隙为b=20.0mm 格栅倾角δ=75°雨季栅前流速ν1=0.7m/s 雨季过栅流速ν=0.9m/s(2)设计规模Q max:格栅井设置2组,旱季运行1组,雨季运行2组,则每组格栅过流水量为3.00万m 3/d (0.35m 3/s )。
(3)栅前水深h :拟建污水泵站处箱涵底高程约-3.79m ,根据水力计算,当箱涵宽度为2.5m 、坡度为0.001、糙率为0.014时,雨季箱涵水深约0.31m ,即栅前进水井水位为-3.48m ;栅前进水井及格栅后井底高程按-4.65m 设计,格栅前井底高程比格栅后井底高程高0.2m ,则格栅前井底高程为-4.45m ,考虑格栅前闸孔0.02m 的水头损失,则格栅前水深h=4.45-3.48-0.02=0.95m 。
(4)格栅计算说明: Q max —最大设计流量,m 3/s ; α—格栅倾角,度(°);h —栅前水深,m ; ν—污水的过栅流速,m/s 。
威乐污水提升装置
污水提升装置
18 Wilo-Drain Systems
-污水 -废水 单独别墅污水排放 小型建筑物污水排放 可排放粪便水
污水提升装置
19 Wilo-Drain Systems
-污水 -废水 单独别墅污水排放 小型建筑物污水排放 可排放粪便水
污水提升装置
20 Wilo-Drain Systems
数量 1 1
3
截止阀
1
4
罐盖
1
5
孔锯
1
6
密封DN100
1
8
通风管接口
1
9
地脚固定连接件
1
10
水泵
1
11
控制器
1
12
液位传感器
1
25 Wilo-Drain Systems
单位 个 套
个
个 个 套 根 套 台 个
个
备注 HDPE高密度聚氯乙烯
不锈钢,1.4404 球式或拍门式止回阀,电泳 处理的铸铁
MTS40/27 EM Level sensor 0-1mWC ,带
污水提升装置
污水提升装置
2 Wilo-Drain Systems
污水提升装置
3 Wilo-Drain Systems
污水提升装置 运用场所
¾厕所污水 ¾厨房污水 ¾商店和宾馆污水
¾淋浴房污水 ¾雨水 ¾别墅地下室排水 ¾建筑改造排水解决方案 ¾工业废水 ¾农业废水 ¾屠宰场废水 ¾宾馆污水,饭店污水 ¾居民区污水等
中间提升泵站
37 Wilo-Drain Systems
工厂 处理厂
Drainlift WS中间提升泵站5
使用示意图
工厂
38 Wilo-Drain Systems
污水提升泵站CAD
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
小型污水提升装置样本瑞生命之源,驰天地之巅。
◆公司简介江苏瑞驰泵业有限公司成立于50年代初,是专业从事给排水设备生产的大型集体企业,自上世纪九十年代完成体制改革至今,与江苏理工大学进行研发合作,开发出一系列适合市场并切合国家节能减排及绿色环保理念的新产品。
瑞驰牌RCWST-X型污水一体式提升排放装置,系公司于2019年底推出,经院校科研单位及公司技术部门的反复论证,并经用户实际现场的使用,取得重大突破的新产品,具有良好的社会效益。
自此,瑞驰集团完成了从产品的研发、生产、检测、销售、安装、调试、售后服务等相关环节的一体化服务体系。
瑞驰集团公司本着实事求是的精神,着力打造一流的研发团队、生产团队、销售团队和售后服务团队体系,使产品处于良性的运行之中。
打造清洁的生活环境,为用户提供优质的产品和周到的服务,使员工、客户和企业共同发展是我们瑞驰人永远为之奋斗的目标。
◆产品简介瑞驰牌RCWST-X型污水一体式提升装置,是专为地下室的污水提升与排放量身定制的高品质产品。
当地下室污水不能依重力排入化粪池或市政污水管线时,传统的解决方案是在地下室设置集水坑并配套污水泵,这种传统的排放方式,比较容易因污水中的杂物造成污水泵、管道的堵塞,造成需要定期的清掏。
同时还因密封等原因,造成环境差,导到整个污水排放区域不能被有效利用。
同时,这种传统的方式,一经安装,不能再变更安装位置的使用性质。
瑞驰牌RCWST-X型污水一体式提升装置,为瑞驰泵业有限公司专为解决污水排放过程中的这些问题准备的。
该系列产品引入了过瑞生命之源,驰天地之巅。
滤及反冲洗的原理,将污水来水中的杂物经过过滤,收集在一个特制的容器内,使其不进入储水容器,更不进入泵体内,然后通过水泵出水口的压力,将其冲洗并带进污水排放管道进入化粪池或市政排污管道。
因依托高校的人才优势,公司的技术力量雄厚,产品先进,从源头上解决了污水中块状、纤维带状、橡胶制品等污物的排放。
设备整体采用密闭式结构,对储水容器内的液位开关以及电控系统进行了技术改造,取得了良好的使用效果。
◆简要介绍品牌:瑞驰牌名称:污水提升器污水提升装置污水提升泵站产品应用:1、小功率家用型——提升排放含有人体排泄及手纸的污水混合液体、洗浴污水、厨房污水。
2、大功率商用型——提升排放公共场所产生的污水、粪水混合液体。
电器结构1、水电分离结构,水泵及控制系统干式安装。
2、水电混合结构,水泵及控制系统潜水安装。
产品结构瑞驰牌卫生间专用污水提升器(装置),由储水容器、污水泵(带切割)及液位、智能电子控制器组成(不同型号的产品控制系统有所不同),储水容器内置一台(单泵型),储水容器内置两台(一用一备或一控二用型)。
设备整体密封,所有进入设备的污水入口设置有防倒流装置,排气口处设备置防臭装置,确保在使用中不产生气味污染居住环境。
自动运行当卫浴设施产生的污水或粪水,通过自身重力进入设备储水容器后,液位达到一定启动液位,控制器接通水泵运行,这时水泵的切割系统对污水中的人体排泄物、卫生纸等污物进行切割粉碎,经切割粉碎后,通过污水泵将污水混合物提升至一定的高度,排入邻近的下水道。
当液位下降到设定的低液位时,污水泵停止工作。
在此过程中,所有污水排出,不积存,不产生异味及沼气,自动运行。
环保瑞驰牌系列产品从研发到生产的全过程,均重视环保与节能,成套设备为全封闭式,在空气出口处设置活性炭防臭除菌装置,用来净化和阻止设备内的异味外泄,设备运行过程中,运行噪声低于50分内贝。
过热保护水泵电机设备内置的过热保护装置,当流入储水容器内的液体温度过高,或水泵被异物卡死时,温度超过设定的保护值时,水泵自动停机保护,待温度降低至启泵的有效温度时,水泵自动运行。
◆应用场所1、别墅区的地放污水排放;2、宾馆、酒店及写字楼地下污水的排放;3、车站、地铁站点等公共建筑场所有地下部分的污水排放;4、地下营业性场所的污水排放;5、人防工程的污水排放;6、其它各建筑物需要有污水二次排放的区域;产品特点可以在任意场地加建一个标准的卫浴间,无论是地下室,还是远离下水道的场所。
可以处理来自便器、洗面盆、淋浴房、拖布池、洗衣机等(允许排放的污水PH值在4~10之间)卫生设施的污水。
体积小,结构紧凑,污水排放时间机动灵活,避免污水的长期积存而产生异味。
适应多样化安装,可以下沉安装(安装在预留的设备坑内,需做好防水),同一水平面安装,与马桶处于同一水平面,墙内隐蔽安装(安装在标准墙体内看不到所有的连接管路,且维护方便)。
节约施工费用和时间,降低施工难度,减少设备成本。
瑞生命之源,驰天地之巅。
瑞驰牌系列污水提升设备设有单泵型,双泵型等多款型式供用户选择,污水提升装置具故障报警功能,双泵型还可在发生故障时报警,并切换到备用泵,亦可设备置成一控二用型。
产品的应用与连接地下卫生间排水,将地下室新建或改建一个标准的卫生间或厨房间产生的污水,经动力提升排放至主下水道或总管。
同层卫生间排水,将远离主下水道的地方新建或改建一个标准卫生间或厨房产生的污水通过小管径(DN25~DN40)的排水管提升到一定的高度后排放至主下水道或室外。
卫浴设备的连接(家用型)座便器瑞驰牌家用型污水提升装置系列产品所连接的座便器为墙排水(或后排水、横排水式),且座便器的排水口坑距在170mm—185mm之间(排水口中心离座便器底部的距离)。
洗浴及其它设施:淋浴、台盆、洗衣机、小便池等所有卫浴设施的出水口至少高于提升器集水箱底部150mm—230mm,连接到提升器的排水管路上需要安装存水弯,用于隔绝异味通过排水管外泄。
注:1、所有进入提升器的污水PH值在4—10之间,不应进入腐蚀性强的化学液体。
2、除人体排泄物、卫生手纸、洗浴时的污物外,其它杂物不应进入。
卫浴设施的连接(商用型)适合公用卫生间的使用,可以同时将多个卫生间所产生的污粪水提升排放至主下水道或室外。
提升设备内置的单泵或双泵(一用一备或一控二用型)均为切割式设备,可将卫生巾、纤维状物等非金属杂物切割成小颗粒后的混合物动力提升排放至主下水道或室外市政排污管道。
RCWS—X—99型外观图片技术参数电压:22V/50HZ输入功率:400W转速:2750r/min控制:液体压力开关设备运行:间歇流量:7.2m3/h扬程:8m水平排放:80m启动液位:90mm停止液位:30mm污水入口:Φ100mm=1污水排出口:Φ32mmΦ40mm=3或40mm水泵防护:IP68整体防护:IP54温水温度:1-50℃热过载:125℃运行方式:自动及手动箱体材质:PP注:IP54指电器设备可被水淋湿而不影响使用。
性能曲线设备连接示意图瑞生命之源,驰天地之巅。
现场安装图特点:水泵的潜水式安装,使环境噪声不超过40分贝;提升设备自带的单向阀有效阻止卫浴设施污水的串流;提升设备自带的除臭杀菌装置确保不污染居住环境;电机内置的温控设备有效保护水泵的运行;污水提升装置的压力排水设计保证管路不堵塞。
应用低于主下水道的地下室卫生间排水将地下室新建或改建的卫生间或厨房间所产生的污水提升排放至主下水或总管。
远离主下水道的同层排水将远离主下水道的场所新建或改建一个标准卫生间或厨房间所产生的污水提升排放或水平排放至主下水道或总管。
可连接的卫浴设施便器、洗浴、面盆、洗衣机、空调、厨房;提升装置所抽取的污水允许进入设备的污水酸碱度PH值在4—10之间(不允许腐蚀性强的化学剂进入)。
卫浴设施的连接坐便器排污口中心坑距180mm的墙排水座便器(排污口中心距马桶低部180mm).洗浴设施洗浴设施的排水口上部距离地面(此地面与提升器安装的地面在同一标高或水平面上)为低于160mm,所有进入设备的污水管路有3%的坡度,并安装存水弯用于隔绝异味。
RCWS—X—99A型外观图片相关数据电压:22V/50HZ输入功率:400W转速:2750r/min控制:液体压力开关设备运行:间歇流量:7.2m3/h扬程:8m水平排放:80m启动液位:90mm停止液位:30mm污水入口:Φ100mm=1污水排出口:Φ32mmΦ40mm=3或40mm水泵防护:IP68整体防护:IP54温水温度:1-50℃热过载:125℃运行方式:自动及手动箱体材质:PP注:IP54指电器设备可被水淋湿而不影响使用。
性能曲线设备连接示意图瑞生命之源,驰天地之巅。
现场安装特点:水泵的潜水式安装,使环境噪声不超过40分贝;提升设备自带的单向阀有效阻止卫浴设施污水的串流;提升设备自带的除臭杀菌装置确保不污染居住环境;电机内置的温控设备有效保护水泵的运行;污水提升装置的压力排水设计保证管路不堵塞。
应用低于主下水道的地下室卫生间排水将地下室新建或改建的卫生间或厨房间所产生的污水提升排放至主下水或总管。
远离主下水道的同层排水将远离主下水道的场所新建或改建一个标准卫生间或厨房间所产生的污水提升排放或水平排放至主下水道或总管。
可连接的卫浴设施便器、洗浴、面盆、洗衣机、空调、厨房;提升装置所抽取的污水允许进入设备的污水酸碱度PH值在4—10之间(不允许腐蚀性强的化学剂进入)。
卫浴设施的连接坐便器排污口中心坑距180mm的墙排水座便器(排污口中心距马桶低部180mm).洗浴设施洗浴设施的排水口上部距离地面(此地面与提升器安装的地面在同一标高或水平面上)为低于160mm,所有进入设备的污水管路有3%的坡度,并安装存水弯用于隔绝异味。
RCWS—X—100型设备外观相关数据电压:22V/50HZ输入功率:600W转速:2750r/min控制:液体压力开关设备运行:间歇流量:12m3/h扬程:7m水平排放:70m启动液位:130mm停止液位:90mm污水入口:Φ100mm=1污水排出口:Φ40mmΦ40mm=2水泵防护:IP68整体防护:IP54温水温度:1-90℃热过载:125℃运行方式:自动及手动箱体材质:PP注:IP54指电器设备可被水淋湿而不影响使用。
性能曲线设备连接示意图现场安装图特点:水泵的潜水式安装,使环境噪声不超过40分贝;提升设备自带的单向阀有效阻止卫浴设施污水的串流;提升设备自带的除臭杀菌装置确保不污染居住环境;电机内置的温控设备有效保护水泵的运行;污水提升装置的压力排水设计保证管路不堵塞。
应用低于主下水道的地下室卫生间排水将地下室新建或改建的卫生间或厨房间所产生的污水提升排放至主下水或总管。
远离主下水道的同层排水将远离主下水道的场所新建或改建一个标准卫生间或厨房间所产生的污水提升排放或水平排放至主下水道或总管。
可连接的卫浴设施便器、洗浴、面盆、洗衣机、空调、厨房;提升装置所抽取的污水允许进入设备的污水酸碱度PH值在4—10之间(不允许腐蚀性强的化学剂进入)。
卫浴设施的连接坐便器排污口中心坑距180mm的墙排水座便器(排污口中心距马桶低部180mm).洗浴设施洗浴设施的排水口上部距离地面(此地面与提升器安装的地面在同一标高或水平面上)为低于160mm,所有进入设备的污水管路有3%的坡度,并安装存水弯用于隔绝异味。
