1、零起升压：
①将励磁面板试验按钮按下，即进入手动调节模式；
②按面板的增减按钮，改变Vg的给定值，Vg范围为2100至
13000（也可通过Ⅰ、Ⅱ机切换按钮使Vg给定值下降到达所
需建压值）；
③调节好给定值后，合上灭磁开关，退灭磁，投上起励电源，
按起励机组会建压到所设的Vg给定值；
④到达给定值后，可通过增减磁调节机端电压的大小，范围
2100到13000此时零起升压过程完成。

2、正常的建压起励流程：
①此时可将试验按钮退出，Vg给定值会恢复到额定的105000.
②此时退灭磁起励，机端电压会自动建压额定值；
3、带厂变时注意问题：
①正常建压到额定后，按下试验按钮，进入到手动状态带厂变
压器；
②此时并网灯是不会亮的，因断路器的位置信号被取掉手动短
接起来。

4、运行中注意问题：
①双机切换时,要仔细观察。

一、二机的控制角ak是否在相同，
相差不大时才能切换（一般正常情况下不做切换）。

②建压时观察风机有没有启动，若未启动，应立即手动启动。

③检查风机的风向朝上。

④运行时观察励磁电流是否波动很大，若来回摆动则应灭磁处
理。

⑤注意桥后方的阻容保护回路，防止因虚焊而引起打火的现象。

若发现，停下来焊机焊接一下即可。

励磁系统操作说明

励磁系统操作说明一、外供电将0.4kV厂用PCA段的1号机励磁系统风机电源一、初励电源、工作电源一送电良好，将0.4kV厂用PCB段的1号机励磁系统风机电源二、工作电源二送电良好。

二、整流柜（一）整流柜投入操作(1)合操作电源开关K3，装置面板显示灯亮；(2)合风机主、备电源开关K1、K2；当满足运行条件（有自动开风机节点输入，或有手动开风机控制输入），风机应正常运转；风机若不能运转，首先考虑将风机控制把手S1改为手控档（即S1处于分断位置）；若还不能运转，则检查热继电器是否未复归；最后考虑参照相关电气原理图进一步检查电源是否正常、相关继电器是否正确动作，检查热继电器的常闭触点是否接通，检查“风机启动控制”回路等等；(3)合整流桥交流侧的开关DK1；(4)合整流桥直流侧的开关DK2；(5)将触发脉冲切除/投入把手S2置于“投入”档。

至此完成整流柜投入操作。

注意：投入前应当确保S2置于“切除”档。

（二）整流柜退出操作发电机正常停机，可控硅整流柜不需要做任何操作。

要退出整流柜，按下列步骤进行操作：(1)待发电机组机端电压下降至零，将触发脉冲的操作把手S2置于“切除”档；(2)分开整流桥直流侧的开关DK2；(3)分开整流桥交流侧的开关DK1；(4)分风机主、备电源K1、K2以及操作电源开关K3。

至此退柜操作完成。

特别要强调的是，在运行中要退出一台整流柜，必须先切除该柜的可控硅脉冲，然后才能分开交流测和直流侧开关，否则，在脉冲没有切除，电流仍然存在时分断交流测或直流侧开关，在开关断口上会产生电弧，不安全。

（三）正常运行整流装置正常运行时，柜门上的电流表或电压表应指示运行值；熔丝熔断指示灯不亮；相应的合闸指示灯亮，分闸指示灯不亮；有风机强迫风冷的整流装置，一般风机处于运行状态，相应的风机运行指示灯亮。

另外，有些整流装置柜内具有集中指示器，其每个指示灯对应一个快熔的状态，指示灯亮，对应的快速熔断器正常，指示灯熄灭，对应的快熔熔断。

微机励磁装置运行规程

微机励磁装置运行规程6.1 技术参数6.2 基本功能1、发电机恒端电压运行方式。

2、发电机恒励磁电流运行方式。

3、空载过压保护。

4、强励顶值限制。

5、过励反时限限制。

6、低励限制。

7、励磁/仪表电压互感器断线检测及保护。

8、V/F限制，低频保护。

9、正负调差率可以选择。

10、开机电压自动置位，关机电压自动清零。

11、PID及PI控制调节，附加PSS调节、可变参数自适应调节。

12、与其它自动化仪器仪表及计算机监控系统的通信接口。

13、HMI液晶触摸显示屏，在线显示多种参量。

14、脉冲输出双层隔离，面板测量及指示。

15、电源、硬件、软件故障信号以及其它各种故障信号输出。

16、在线修改控制参数。

17、软件防误操作闭锁。

18、双套电源供电、面板测量及指示状态信号显示。

19、掉电数据保护。

20、一键开机功能。

6.3 控制装置使用及操作说明6.3.1 系统介绍1、发电机励磁控制装置，系统包括机端励磁变压器（自并激静止励磁系统）、励磁调节器、可控硅功率单元、灭磁部分及操作测量等单元组成。

2、HWJT-09C微机励磁控制柜由双套DSP励磁调节单元、脉冲功放电源和一台工业HMI组成。

3、每套调节器都拥有独立的电量测量和开关量输入、输出单元。

各调节器的电源由一个电源模块提供。

该电源由一个船型开关投切，位置位于调节器面板上；如果开关处于分断状态，则装置失去工作电源，调节器完全退出工作。

6.3.2 调节器面板说明1、面板上指示灯说明：1)电源指示灯：指示开关电源正常工作。

2)并网指示灯：指示发电机主开关位置。

3)PSS指示灯：指示调节器在PSS投入状态。

4)恒无功指示灯：指示调节器在恒无功运行状态。

5)手动指示灯：指示调节器在手动运行状态。

6)排强指示灯：指示调节器置为限制强励输出。

7)异常指示灯：指示调节器有异常现象，提示操作人员注意。

8)运行指示灯：指示调节器在正常工作状态。

9)主从指示灯：指示该调节器目前为主导调节器。

励磁操作说明

励磁系统操作步骤说明励磁装置上电之前应用万用表测量QF3,QF4,QF5输入电源的极性和大小确定其在正常范围后方可投入电源空开。

上电后励磁调节箱屏亮，具体画面及操作如下：一，LCD液晶操作说明液晶为蓝底白字,汉字显示.系统拥有屏幕保护功能,在20分钟内如果没有按键操作,液晶将进入保护模式,关闭背光电源,CPU不再对液晶进行任何操作,直到按键被触动,回到正常模式.辅助CPU启动或复位后，将显示启动画面。

在等待4秒或有按键输入的情况下，系统进入系统状态，系统状态总共有4面，状态显示有2面，共6个显示画面。

按UP键和DOWN键将在显示的6个画面中来回切换。

在任一画面中按ESC键将进入参数设置界面，ENT在这里无效。

5个画面显示如下：在以上任一画面中按ESC键将进入参数设置密码选择界面。

画面显示如下：安全密码为三键组合使用，依次为：UP、DOWN、ENT。

如果安全密码输入正确，将进入参数设置界面，否则将不能进入参数设置界面。

密码在输入正确后，保持有效，任何按键操作将使密码继续有效，使密码失效的唯一方式是：在5分钟内没有任何按键操作，密码将自动失效。

参数设置界面如下：四个项目依次为：参数编号、参数修改步长、参数值和参数说明。

当手指向参数编号时，按ENT将进入选择修改参数编号，以下依次类推。

当在参数值选想中按ENT键时，将修改参数。

并有提示，参数修改是否正确。

1．液晶右边操作按键说明如下：a>RST按钮：为显示控制CPU的复位按键，当按下此键时液晶显示控制将复位。

b>UP按钮：为增加按键，在液晶操作中作为菜单操作或控制对象选择按键。

c>DOWN按钮：为减少按键，在液晶操作中作为菜单操作或控制对象选择按键。

d>EXIT按钮：为确认按键，在液晶操作中作为取消或返回上层页面.e>ENTER按钮：为确认按键,在液晶操作中作执行功能按键。

2．面板上指示灯说明如下：a>电源指示：分别为开关电源+12V,-12V,+5V,+24V工作电源指示。

LCT

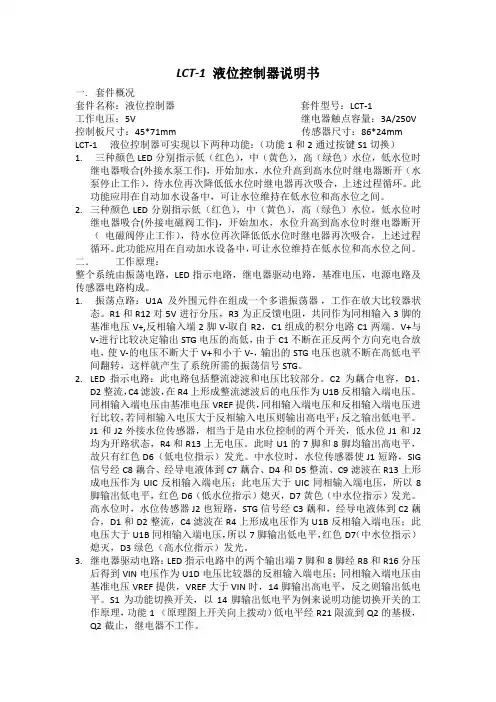

LCT-1液位控制器说明书一.套件概况套件名称：液位控制器套件型号：LCT-1工作电压：5V 继电器触点容量：3A/250V 控制板尺寸：45*71mm 传感器尺寸：86*24mm LCT-1 液位控制器可实现以下两种功能：（功能1和2通过按键S1切换）1.三种颜色LED分别指示低（红色），中（黄色），高（绿色）水位，低水位时继电器吸合(外接水泵工作)，开始加水，水位升高到高水位时继电器断开（水泵停止工作），待水位再次降低低水位时继电器再次吸合，上述过程循环。

此功能应用在自动加水设备中，可让水位维持在低水位和高水位之间。

2.三种颜色LED分别指示低（红色），中（黄色），高（绿色）水位，低水位时继电器吸合(外接电磁阀工作)，开始加水，水位升高到高水位时继电器断开（电磁阀停止工作），待水位再次降低低水位时继电器再次吸合，上述过程循环。

此功能应用在自动加水设备中，可让水位维持在低水位和高水位之间。

二．工作原理：整个系统由振荡电路，LED指示电路，继电器驱动电路，基准电压，电源电路及传感器电路构成。

1.振荡点路：U1A及外围元件在组成一个多谐振荡器，工作在放大比较器状态。

R1和R12对5V进行分压，R3为正反馈电阻，共同作为同相输入3脚的基准电压V+,反相输入端2脚V-取自R2，C1组成的积分电路C1两端。

V+与V-进行比较决定输出STG电压的高低，由于C1不断在正反两个方向充电合放电，使V-的电压不断大于V+和小于V-，输出的STG电压也就不断在高低电平间翻转，这样就产生了系统所需的振荡信号STG。

2.LED指示电路：此电路包括整流滤波和电压比较部分。

C2为藕合电容，D1，D2整流，C4滤波，在R4上形成整流滤波后的电压作为U1B反相输入端电压。

同相输入端电压由基准电压VREF提供，同相输入端电压和反相输入端电压进行比较，若同相输入电压大于反相输入电压则输出高电平；反之输出低电平。

J1和J2外接水位传感器，相当于是由水位控制的两个开关，低水位J1和J2均为开路状态，R4和R13上无电压。

LCT发电机励磁技术说明书0708(中英文

同步发电机Synchronous GeneratoritationLCT系列微机励磁控制器LCT Digital Excitation Controller技术说明书Technical Instruction上海赛奥自动化控制设备有限公司SHANGHAI SAIAO AUTOMATION CONTROL EQUIPMENT CO.,LTD目录 Contents1、概述Summary (2)2、适用范围Available range (3)3、主要特点Main Specifications (5)4、主要功能Main function (11)5、主要技术指标Main technical index (12)6、系统及硬件体系结构System and hardware structure (13)6．1 LCT系列微机励磁调节器的总体设计LCT digital excitation controller’s general design: (13)6．2 硬件部分Hardware part: (14)6．2．1 主机板CPU board (15)6．2．2 直流信号处理及脉冲放大板 DC signal board (23)6．2．3 交流信号处理板 AC signal board (25)6．2．4 电源板 Power source board (26)6．2．5 继电器板 Relay board (27)7、软件说明Software explanation (28)7．1 主程序Main program (28)7．2中断程序Interrupt program (31)8、使用条件Use Condition (38)9、外部连接Outside connection (39)10、运输及储存T ransport and store (39)1、概述Summary励磁调节装置是发电机的重要组成部分，无论是在暂态过程或稳态运行，同步发电机的运行状态在很大程度上与励磁有关，也就是说，一个优良的励磁控制系统不仅可以保证发电机运行的可靠性和稳定性，而且可以有效地提高发电机及与其相联的电力系统的技术经济指标。

PWL操作说明书

微机励磁控制器操作使用说明书1、控制器面板布置：控制器面板布置如图所示分成由上到下由六部分组成：第一部分是面板最上方的液晶显示器，有关液晶显示器的详细操作说明见以下第4、5章节。

第二部分是信号显示区域，主要由（1）电源指示信号：“+5V”、“+12V ”、“－12V ”、“24V ”等，用于指示各组直流电源的状况。

（2）控制器状态指示：“自动运行”、“手动运行”、“调节器退出”、“本套正常”等，用于指示控制器实际所处于的状态。

（3）故障信号指示：“切手动”、“装置出错”、“过流限制”、“低励限制”、“V/F限制”、“PT熔丝断”、“脉冲出错”等信号，用于指示控制器的故障所在。

其中除“装置出错”外，其余信号皆具有程序自保持功能，即当故障消失后，这些信号不会自动复归，必须人为复归。

“装置出错”是用于指示控制器本身出错的故障信号。

第三部分是控制器操作按钮及指示灯：“置位”按钮、“增磁”按钮、“减磁”按钮及其信号指示，和“信号复归”按钮。

第四部分是液晶显示器键盘操作按钮：包括“∧”键、“∨”键、“<”键、“>”键、“+”键、“-”键、“退出”键、“确认”键。

其中“∧”键、“∨”键用于光标上下移动或屏显前翻后翻；“<”键、“>”键用于光标的左移或右移；“+”键、“-”键用在参数修改时数字量的增加或做试验时各种试验选项的选择等等。

第五部分控制器操作开关及指示灯：“中控”/“就地”开关、“运行”/“退出”开关、“自动”/“手动”开关、“PSS投”/“PSS退”开关及相应的指示灯。

第六部分是串行口：用于同后台机或笔记本电脑通讯，将控制器的参数、试验波形、故障记录、事件记录等数据上传至后台机或笔记本电脑，属于即插即用型，可带电插拔。

上图所示为50MW及以上发电机组励磁调节装置微机励磁控制器面板布置图。

针对25MW及以下发电机组励磁调节装置，如果机组加装PSS则对电力系统影响太小，因此控制器面板布置图没有“PSS投退”开关，其余同上图。

励磁系统的操作与故障处理

红花水电厂励磁系统培训sj安全第一、质量第一、追求卓越2014年06月24日目录一、励磁系统的运行操作方法二、励磁系统的常见故障及其处理方法01励磁系统的操作要点•1.检查各电源开关、断路器是否处于正确位置，重点检查：励磁变压器高低压侧开关、PT高压侧开关、起励电源开关、调节器电源开关、功率柜脉冲投切开关、整流/逆变开关。

•2.检查A/B调节器运行指示灯（开出量4号灯）是否正常闪烁。

•3.检查各显示屏的显示及状态指示是否正常，如：是否A 套运行、B套备用；是否设置为自动电压调节；残压起励、系统电压跟踪是否投入；A/B套通讯是否正常。

•1.在自动电压方式下（即A/B套的自动电压方式）：A.正常起励：发电机升压后，直到设定的额定机端电压。

B.零起升压：发电机升压后，机端电压约为10％额定机端电压。

•2.在恒励磁电流调节方式下（即A/B套手动调节及C套运行）发电机升压后，励磁电流总是处于下限值，该值一般为额定励磁电流的10％，此时发电机机端电压约为额定值的10％～20％。

•1.残压起励：特点：在发电机有足够剩磁，保证施加在可控硅整流桥阳极的电压>5～10V，励磁系统可以实现残压起励，按照设定的电压给发电机组建压。

（即残压起励也可以实现零起升压或正常起励）•（2）辅助电源起励（即“残压起励”功能未投入）发电机升压时，励磁系统通过起励回路将外部起励电源（一般为DC220V，也可以为AC220，但需整流）输入励磁绕组，实现起励。

•1.根据实际要求设置启动模式及起励电源模式。

如：新机组首次起励，一般选择自动方式、零起升压、辅助电源起励。

•2.两种起励控制方法：A.远方自动起励要求：“95％转速信号”及“投励磁”同时有效，并至少保持5s以上。

B.近方手动起励要求：人工按调节器触摸屏上的“起励”按键并至少保持5s以上。

•1.当运行通道出现故障后，将自动切换到备用通道。

•2.手动切换通道时，应保证主备用通道控制信号一致。

励磁运行规程

励磁运行规程第一节励磁系统概况及特性一、励磁系统运行方式励磁系统共有三套：1．武汉武水可控硅自动励磁系统，简称“武励”，两套励磁调节器并列运行，其中每套调节器又设有自动和手动两个通道。

2．哈尔滨可控硅自动励磁系统，简称“哈励”，分自动和手动通道。

3．手动感应调压器整流励磁系统，简称“备励”。

二、励磁系统运行方式“武励”作为主励，“哈励”作为第一备用，“备励”作为第二备用。

“武励”和“备励”共用一台灭磁开关MK，“武励”和“哈励”共用一台励磁变压器ZLB，“哈励”自用一台灭磁开关FMK，运行中，“武励”异常时，应首先考虑将所带负荷向“哈励”切换，其次考虑将所带负荷向“备励”切换。

三、武励励磁系统概况及特性1、武励TDWLT－01励磁系统主要是由励磁变压器，晶闸管全控桥整流器，非线形电阻灭磁及转子过电压保护装置，双通道励磁调节器以及其它辅助单元组成，并配有一台工控机监控和记录运行的参数。

工作时励磁电源由并接在发电机端的励磁变压器ZLB。

经可控硅整流后供给发电机转子绕组，发电机启励电源由蓄电池装置供给。

2、TDWLT－01微机励磁系统的主要技术特点是：励磁调节器采用双套并联运行方式，任何一套故障自动退出，由于两套调节器在原理设计上保持了良好的一致性，从而任何一套的退出或投入都不会引起发电机电压或无功的波动。

每套调节器设有手动和自动两个通道，手动通道自动跟踪自动通道以保证PT断线时，能够无冲击的切到手动通道运行。

四、哈励励磁系统概况及特性：1、“哈励”采用可控硅自动整流励磁系统，励磁调节器装置采用HZL—1型自动励磁系统。

工作励磁电源由并接在发电机端的励磁变压器ZLB。

经可控硅整流后供给发电机转子绕组，发电机启励电源由蓄电池装置供给。

启励时各屏交流电由厂用380V电源供给。

2、HZL—1型自动励磁系统的简要特性：（1）当同步发电机励磁电压和电流不超过额定值1.1倍，该励磁系统能保证连续运行。

（2）自动电压调节器能保证同步发电机在空载额定电压的70%－110%范围内，稳定平滑地调节。

LCTs中小型发电机励磁操作说明书201001(中英文版)2

同步发电机 Synchronous Generatoritation
LCT 系列微机励磁控制器ቤተ መጻሕፍቲ ባይዱ
LCT Digital Excitation Controller
操作说明书
User’s Guide
上海赛奥自动化控制设备有限公司
SHANGHAI SAIAO AUTOMATION CONTROL EQUIPMENT CO.,LTD
目录 Contents
1、控制器面板布置 Panel Arrangement of Controller： ................................................................... 2 2、控制器插件的安装 Install the Plug-Boards of Controller： ................................................... 5
5．3．1 运行状态菜单 Running State Menu： ...................................................................... 15 5．3．1．1 通道参数查询 Channel Parameter Check：........................................................ 15 5．3．1．2 状态查询 State Check： ..................................................................................... 23 5．3．2 调试状态菜单 Debug State Menu： ......................................................................... 27 5．3．2．1 参数查询与修改 Parameter Check and Change： .............................................. 28 5．3．2．2 试验 Test： .......................................................................................................... 46 5．3．2．3 现场电压电流有功无功参数整定 Parameter Realtime Change：.................... 57 5．3．2．4 直流量比例系数参数整定 DC-Parameter Proportion Change： ...................... 59 5．3．2．5 状态整定 State Change： ................................................................................... 60 5．3．3 调节器属性菜单 Regulator Attribute Menu： .......................................................... 61 5．3．3．1 查看调节器属性 Check Regulator Attribute： ................................................... 62 5．3．3．2 修改调节器属性 Change Regulator Attribute： ................................................ 64 5．3．4 时间查询与修改菜单 Check and Change Time Menu：.......................................... 65 6、控制器逻辑及接口示意图 Regulator Logical Diagram： ................................................................ 67 7、实际参数 Actual Parameters:.............................................................................................................. 68 7．1 励磁系统额定参数值Rated Parameters of the Excitation System：....................................... 69 7．2 额定交流量采样值（HEX） Rated Sampling Value of AC Value（HEX）：..................... 70 7．3 调节器放大倍数及PID参数 Amplification and PID Parameters of Regulator： ............... 71 7．4 发电机转子电压负反馈系数 Degeneration Factor of Generator Rotor Voltage： ................ 72 7．5 额定直流量采样值（HEX） Rated Sampling Value of DC Value（HEX）：..................... 72 7．6 低励限制参数 Under Excitation Limit Parameters： ............................................................. 73 7．7 过流限制参数 Over Excitation Limit Parameters： ........................................................... 73 7．8 发电机调差 Cross Current Compensation：........................................................................... 74 7．9 置位及增减磁速度 Setting and the Speed of Excitation Raise and Lower： ......................... 75 7．10 伏赫限制参数 V/HZ Limit Parameters： ........................................................................... 75 7．11 其他 Other：.......................................................................................................................... 76 7．12 内部参数 Intenal Parameters： ............................................................................................. 77 7．13 DCS通讯 DCS Communication：........................................................................................... 78 8、操作界面英文缩写表 Abbreviation list for Operational Menu：.................................................... 79 9、其他注意事项 Other Cautions： ........................................................................................................ 80

6-励磁系统操作说明

图 6-1 同步发电机空载特性曲线 6.1.3、发电机并网运行发电机负载运行时，流过定子绕组的电流通过同步电抗引起电压降。如果励磁电流保持不变，则端电压因此而降低。在这里，励磁系统具有通过改变励磁电流来防止电压降低的功能。稳定运行条件的整个范围通常用功率圆图来描述，见图 6-2 所示
134
武汉洪山电工科技有限公司
09C 型励磁系统用户手册
第六章励磁系统操作说明
6.2.10、灭磁及过电压保护柜的操作 ................................ 148 6.2.11、发电机短路试验操作方法 .................................. 148 6.2.12、零起升压操作方法 ........................................ 149 6.2.13、机组由于故障而切除的操作 ................................ 149 6.2.14、模拟量显示部分 .......................................... 149 6.2.15、状态和报警信息 .......................................... 149 6.2.16、系统的运行 .............................................. 150 6.2.17、运行中的检查 ............................................ 151 6.2.18、紧急停机 ................................................ 151
130
武汉洪山电工科技有限公司

励磁系统控制及显示单元

励磁系统控制及显示单元励磁系统有两种控制方法：控制室远控。

此命令是通过励磁系统以二进制信号或通过Field bus 总线发出。

就地控制使用集成在励磁系统中的就地控制单元(就地控制屏)。

励磁系统正常情况下由控制室远控操作，直接安装在励磁系统前面板上的就地控制屏仅在调试、试验或紧急控制时选用。

下表列出了可用的远控或就地控制命令。

右边的一列(反馈指示)表示反馈指示是否在控制室显示。

远方控制（在控制室）许多控制命令和反馈指示可以在控制室对励磁系统进行有效的远方控制。

此外，一些励磁系统和发电机主要的状态值以模拟量显示。

运行人员必需熟悉控制元件的布置和励磁系统各命令的作用。

使用这些控制元件，他们能在励磁机侧按照自动(AUTO)和手动（MANUAL）两种方式运行发电机。

如果励磁系统开关置于REMOTE 远动方式从控制室发出的命令是有效的。

1、命令和反馈指示励磁系统和发电机的命令及它们的作用详述如下：（1）励磁开关接通/断开只要没有跳闸信号作用，接通命令ON 就闭合励磁开关。

开关一旦闭合励磁就接通。

断开命令断开磁场开关，同时断开励磁。

励磁系统整流器转换为交流逆变运行(磁场能量反馈) ，同时将放电电阻切换到与转子绕组并联，以致发电机通过整流器逆变和放电电阻迅速放电。

如果发电机主开关已经断开(发电机在空载条件下运行)，励磁开关只能由远控来切断。

（2）励磁接通/断开励磁接通命令EXCITA TION ON 用于发电机初始励磁。

励磁系统向发电机转子馈电，所以发电机电压能迅速建立到额定值。

只要跳闸命令在作用，励磁接通命令就无效。

当励磁接通命令发出时，如果励磁开关仍在断开位置，它将自动闭合。

只是在灭磁开关闭合以后才能励磁以及励磁电流才开始流动。

起励成功必须保证下述的一些前提：a)励磁开关必须已经在接通位置。

b)没有断开命令和无跳闸信号。

c)发电机转速应当大于额定转速的90%。

d)如果励磁变压器直接由发电机机端供电，就必须有建立励磁的辅助电源。

微机励磁调节器操作规程

微机励磁调节器操作（运行）及维护规程一、正常开机操作1）发电机3000转/分，发电机具备升压条件。

2) 投入励磁调节器屏交直接工作电源。

3）合上控制箱交直接电源开关1DYK、2DYK。

4）投入控制箱PT投切开关QK。

5）注意：控制箱面板“开机工作”信号灯亮。

6）合上灭磁开关MK。

7）按“起励”键，发电机升压至预置值，再按“增”、“减”磁按钮，调整发电机电压至并网值，发电机并网运行。

8）按“增”、“减”磁按钮，调整发电机无功负荷。

二、正常退出操作1) 调整“减磁”键，将发电机无功减至可解列值，发电机解列。

2）按“逆变”按钮或跳开灭磁开关MK，使发电机降为零。

3）断开控制箱PT投切开关QK。

4）断开控制箱交直流电源开关1DYK,2DYK。

5）断开励磁调节器屏交直流工作电源。

三、正常巡检内容1）屏各表计显示是否正常，指示灯是否亮。

2）控制箱面板十六个数码显示是否正常。

3）控制箱面板“电压调节”、“本机正常”、“5V”、“+15V”、“-15V”、“24V”信号指示灯亮。

4）屏六只脉冲指示灯亮。

四、故障信号处理1）发“顶值限制”信号，是励磁电源超过强励倍数。

应检查发电机状态和系统状态，是否有短路或断路故障。

如无，则检查调节器的电流变换器、测量板、可控硅等器件，必要时退出调节器运行。

2）发“过励限制”信号，是励磁电流大于1.1倍额定值小于强励倍数值。

处理方法同上。

注意：故障消失后，此信号保持3分钟。

3）发“低励限制”信号，是机端电压过高或励磁电流太小，发电机进相运行。

调节器会自动增励磁退出进相工作点，在进相工作点附近可人为增退出进相。

如不能，则检查减磁键是粘连、测量板、可控硅等。

4）发“调变断线”信号，是励磁专用PT断线。

如果是双控制箱发信号，则为线路断线。

否则，为某一控制箱断线。

此时，检查PT 回路、测量板。

5）发“仪变断线”信号，是仪用PT断线。

检查方法同上。

6）发“系统无压”信号，是指系统电压低于85V或没有接入。

LCT-1微机励磁控制系统操作方法

LCT-1型微机励磁调节装置使用说明(针对双套主从方式运行时)一、开机操作1、确认发电机具备开机条件，发电机转速定速3000转；2、检查中控控制台上“A套运行”“B套运行”位于“退出”位置；3、检查励磁调节柜内A套及B套控制器面板外部小开关在“就地”、“退出”、“置位退”，调节器面板内部拨码开关在“手动方式”、“PSS退”位置；4、将微机励磁调节柜电源开关1QSA、2QSA、1QSB、2QSB打至合闸位置，此时调节器上电，主从切换开关1QK投于“A套主”位置；依次将A套及B套控制器面板里面或外面小开关投在“PSS退”、“自动方式”、“运行”、“主控”位置；此时准备就绪，等待中控开机令。

5、依次将中控上“A套运行”“B套运行”位于“投入”位置；6、在中控控制台上把“中控置位”投入（相当于调节器控制器上的“置位投”旋钮），观察发电机电压升至3KV左右，继续断续按下“中控置位”按钮，直至发电机电压升至设定的置位控制值，然后使用“中控增磁”和“中控减磁”按钮调整发电机电压与电网相同，执行并网操作。

操作说明：1、中控上“A套运行”“B套运行”等同与调节器“运行/退出”旋钮；中控上“中控置位”等同与调节器“置位投/退”旋钮；中控上“中控增磁”“中控减磁”等同与调节器“增磁/减磁”旋钮；2、“置位投/退”按钮：如持续按住“中控置位”按钮10秒左右，则发电机电压从0V快速升至设定的置位控制值，也可断续按此按钮进行升压。

当发电机电压达到设定的置位控制值后，以及发电机并网后“中控置位”按钮不再起作用；3、“增磁”、“减磁”按钮：在发电机电压为90%Un（此参数可修改）以下时可以连续按下并起作用，在发电机电压达到90%Un以上时程序中设有防粘贴功能，连续按下“增磁”、“减磁”按钮4秒后将不再起作用，须松开后重新按下。

因此在发电机电压在90%Un以上时必须断续按“增磁”或“减磁”按钮。

二、并网后操作1、恒电压调节此运行方式将按发电机电压闭环调节。

发电机励磁屏操作

励磁屏操作及注意事项一、停机时各开关状态1、励磁屏下方四只空气开关除直流电源开关外，均应处于分断状态。

2、转换开关：就地/主控转就地；方式选择转恒电压；通道选择转切除；手动/自动转手动。

二、开机操作1、首先检查各转换开关的状态是否在上述说明的位置。

2、将四只空气开关送上。

3、检查控制器电源正常。

4、当汽轮机冲转转速达3000r/m，此时永磁机的电压应有220V、400Hz。

5、将通道选择开关转通道A或通道B。

6、将手动/自动转自动，发电机电压自动升至90%（5.7KV）的额定电压，稳定后通过增磁/减磁开关进行增磁建压，直至电压略高于系统电压，通过保护屏进行同期并网操作。

7、当发电机有功功率达6000kW，无功功率在3000kvar，发电机功率因数在0.9～0.95左右时，将转换开关由恒电压转为恒功率因数位置（前提是转换开关必须转在自动位置）。

8、每个转换开关操作时不能连续进行，要有30S的时间间隔，以保证系统的稳定性。

三、停机操作：1、发电机解列后，通过增磁/减磁开关进行减磁操作，直至电压不能再下降后，将通道选择开关转切除状态。

2、若是保护屏保护故障停机，通过保护屏故障接点将励磁屏通道输入开关跳闸。

3、分断下方空气开关（直流电源开关除外）。

四、注意事项：1、当发生欠励故障，有可能通过控制器自我调整恢复。

2、当发生其它故障时，控制装置自动切换到另一通道运行（如由A B），此时及时将通道选择由A转至通道B，再将原控制器复位。

3、当故障跳停，不可盲目进行复位操作，应记录下故障类型、故障时的各参数，进行分析，排除故障后才可进行开机操作。

4、当发电机减励磁操作完毕后，通知操作员进行汽轮机减速操作，如减励磁过程中汽轮机进行减速操作，发电机电压会立即升高，保护动作。

5、装置在恒功率因数方式运行时，操作增磁/减磁开关，此方式自动退出。

6、永磁机额定电压为190V，正常运行时应有220V、400Hz，当永磁机电压低于190V时，应联系厂家进行充磁。

励磁系统运行操作

励磁系统运行操作目录1 简介1.1 发电机运行方式1.2 发电机空载运行1.3 发电机并网带负荷运行1.4 在电网中运行的自动电压调节器的功能2 操作及显示2.1 概述2.2 开机前调节器操作2.3 零起升压2.4 正常预置值升压2.5 通道跟踪与切换2.6 系统电压跟踪2.7 手动运行方式2.8 增减磁操作2.9 逆变灭磁2.10 功率柜操作2.11 灭磁柜操作2.12 短路试验2.13 恒Q或恒PF调节2.14 调差系数设置2.15 起励操作2.16 电力系统稳器投入/退出2.17 低励磁/过励磁限制器动作2.18 机组由于故障而切除2.19 模拟量显示2.20 状态和报警信息3 系统的运行3．1投入前的检查3．2开机流程3．3运行中的检查3．4停机流程3．5紧急停机4．调节器面板信号灯定义1 简介本章叙述了励磁系统的运行操作规程，并指出系统无故障运行时需要遵守的事项。

本资料还说明了需要采取的安全预防措施，也简要介绍发电机的运行特性及励磁系统在自动和手动方式下的运行特性。

1.1 发电机运行方式发电机可以按下述方式运行：1) 空载运行，发电机不带负荷2) 发电机并网带负荷运行3) 发电机带厂用电负荷运行发电机带厂用电负荷运行，加负荷的运行条件基本上与空载运行相同。

其唯一的区别是在带厂用电负荷运行时，发电机电压为主要调节变量，而发电机在并网负荷运行时，以无功功率为主要调节变量。

1.2 发电机空载运行发电机空载运行，发电机端电压等于转子感应电势。

在转速恒定条件下，发电机端电压直接取决于励磁电流。

在发电机额定电压范围内，发电机端电压与励磁电流之间存在着或多或少的线性关系。

当发电机电压超过额定值时，将发生饱和效应，这种饱和效应本质上是由定子铁芯设计决定的。

如果要进一步增加发电机电压，则必须大大增加励磁电流。

1.3 发电机并网带负荷运行发电机负载运行时，流过定子绕组的电流通过同步电抗引起电压降。

如果励磁电流保持不变，则端电压因此而降低。

开停机操作步骤

发电机自并励励磁系统开停机操作步骤一、开机操作1、确认发电机具备开机条件，发电机转速定速3000转；2、检查励磁调节柜内A套及B套控制器面板小开关在“就地”、“退出”、“手动”位置, “运行方式切换开关”2QK位于“恒电压运行”位置；；3、将微机励磁调节柜电源开关1QS、2QS、3QS、4QS打至合闸位置，主从切换开关1QK投于“A套主”位置；合上励磁柜内开关QF、灭磁开关MK、风机电源5QS起励电源6QS、；依次将A套及B套控制器面板小开关投在“中控”、“运行”、“自动”位置；4、控制屏操作按下“开机起励”按钮（相当于调节器控制器上的“置位”按钮），观察发电机电压升至5KV左右，继续断续按下“开机起励”按钮，直至发电机电压升至96%Un，约10KV，然后使用“增磁”和“减磁”按钮调整发电机电压与电网相同，亦可在发电机电压升至96%Un时，使用“跟踪系统电压”按钮（按一下，投入，再按，退出）进行自动调整电压与系统相同，然后执行并网操作。

操作说明：1、“开机起励”按钮：如持续按住“开机起励”按钮4秒，则发电机电压从0V快速升至10KV，也可断续按此按钮进行升压。

当发电机电压达到96%Un（约10KV）后，以及发电机并网后“开机起励”按钮不再起作用；2、“增磁”、“减磁”按钮：在发电机电压为90%Un以下时可以连续按下并起作用，在发电机电压达到90%Un以上时程序中设有防粘贴功能，连续按下“增磁”、“减磁”按钮4秒后将不再起作用，须松开后重新按下。

因此在发电机电压在90%Un以上时必须断续按“增磁”或“减磁”按钮。

二、并网后操作1、恒电压调节运行方式开关切至“恒电压”位置，此运行方式将按发电机电压闭环调节。

使用“增磁”、“减磁”按钮可调整无功负荷。

2、恒功率因数调节在发电机带适当的有功、无功负荷后，将运行方式开关切至“恒功率因数”位置，则励磁系统按照切换前瞬间的功率因数进行闭环调节。

在“恒功率因数”运行方式下，仍可使用“增磁”、“减磁”按钮来调整无功，在使用“增磁”、“减磁”按钮调整无功时调节器会自动退出“恒功率因数”调节方式，调整结束后调节器会自动按照调整后的功率因数进行闭环调节。

LCT发电机励磁操作说明书0708(中英文版)

2.1 控制器插件的组成 Compose the Plug-Boards of Controller： ....................................... 6 2.2 插件插座的组成Compose the Plug-Board’s Socket of Controller： ........................... 6 2.3 控制器内各插件的位置图 Plug-Boards Arrangement Diagram of Controller:.............. 7 3、控制器的基本操作 Basic Operation of the Controller: ............................................................. 8 3.1 控制器的控制 Control the Controller： ............................................................................. 8 3.2 控制器的上电 Power Supplies of the Controller： ......................................................... 8 3.3 控制器的操作 Operate the Controller： ..................................................................................... 9 4、控制器液晶显示菜单结构Menu Structure of Controller’s Liquid Crystal Display： .................... 11 5、界面与键盘操作说明 Introduction to the Menu and the Operation：............................................ 12 5．1 运行数据界面 Running Data Menu： .................................................................................... 12 5．2 主菜单密码输入界面 Password Menu：............................................................................ 14 5．3 主菜单 Main Menu： .......................................................................................................... 15
