空调自动控制系统软件设计及调试
基于单片机的空调控制系统软件设计
基于单片机的空调控制系统软件设计作者：靖辉来源：《经济技术协作信息》 2018年第31期一、软件设计思想当硬件电路设计成型后，软件设计的重要性逐步显现出来。
在集中式空调控制系统中的大部分设计要求都是由软件来实现的。
在设计中有这样一句话：只要软件能实现的功能，就尽量不用硬件来做。
这样做即减少了硬件电路的复杂性，又能节省很大的一部分开资。
本设计中，考虑到整体编程的复杂性，故将各个功能模块分布编程，从而可以把一些非常大的程序分解为几个小程序，使得编程简单，容易操作与管理，并且容易理解，这对于我们是非常重要的。
对于本控制系统软件的设计从以下几个方面进行编程：l主程序。
本设计主要就集中式空调控制系统的主控制系统进行设计的。
中心思想就是接收分控制系统传来的检测数据，就标准数据进行对比然后给出控制信号，调节所检测点的温度值。
本设计的主控制系统也能起到分控制系统的作用，它也直接检测某一区域的温度，有一定的采集点，通过控制风机盘管对室温进行恒定控制，并且将温度显示在液晶显示器上，由时钟模块能进行实时性的计时，存储器模块进行数据存底。
主程序通常包括可编程硬件、输入输出端口、参数的初始化以及实时中断管理模块等。
2显示程序的设计。
所测区域的点、周围的温度以及采集温度的时间都要通过液晶显示器显示幽来。
以上所显示的数据都将存入外部存储器X5045中的指定储存单元中。
AT89S52接收到数据并通过控制信号显示在显示器上。
3键盘控制程序的设计。
其主要要实现的功能如下：随时输入控制信息，检测某一时刻某一区域的温度；调节某一区域的温度值；用来控制继电器状态；用来控制与分控制器之间的通信；更改时钟模块的时间等等。
键盘通过按键向AT89C2051发出中断请求，AT89C2051通过循环扫描寻键，确定要执行的功能，然后向AT89S52发出中断请求。
AT89S52通过执行中断处理程序来完成指定的任务。
4．温度测量程序的设计。
通过DS18820温度传感器测量室内温度，将测得的模拟量转化为数字量传送到AT89S52单片机中，并将对应的数字量储存在X5045中，DS12887记录当时的时间。

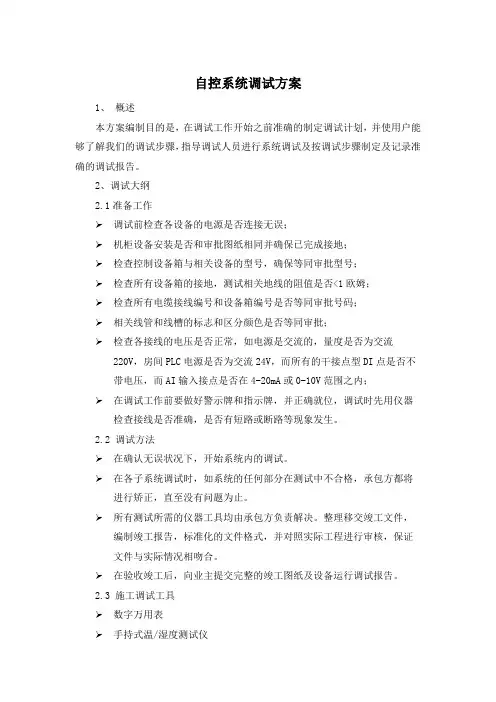

自控系统调试方案
自控系统调试方案1、概述本方案编制目的是，在调试工作开始之前准确的制定调试计划，并使用户能够了解我们的调试步骤，指导调试人员进行系统调试及按调试步骤制定及记录准确的调试报告。
2、调试大纲2.1准备工作➢调试前检查各设备的电源是否连接无误；➢机柜设备安装是否和审批图纸相同并确保已完成接地；➢检查控制设备箱与相关设备的型号，确保等同审批型号；➢检查所有设备箱的接地，测试相关地线的阻值是否<1欧姆；➢检查所有电缆接线编号和设备箱编号是否等同审批号码；➢相关线管和线槽的标志和区分颜色是否等同审批；➢检查各接线的电压是否正常，如电源是交流的，量度是否为交流220V，房间PLC电源是否为交流24V，而所有的干接点型DI点是否不带电压，而AI输入接点是否在4-20mA或0-10V范围之内；➢在调试工作前要做好警示牌和指示牌，并正确就位，调试时先用仪器检查接线是否准确，是否有短路或断路等现象发生。
2.2 调试方法➢在确认无误状况下，开始系统内的调试。
➢在各子系统调试时，如系统的任何部分在测试中不合格，承包方都将进行矫正，直至没有问题为止。
➢所有测试所需的仪器工具均由承包方负责解决。
整理移交竣工文件，编制竣工报告，标准化的文件格式，并对照实际工程进行审核，保证文件与实际情况相吻合。
➢在验收竣工后，向业主提交完整的竣工图纸及设备运行调试报告。
2.3 施工调试工具➢数字万用表➢手持式温/湿度测试仪➢便携式计算机➢对讲机➢电工工具一套(电工刀、剥线钳、螺丝刀等)➢弯管器➢套丝机➢电转3、PLC联网调试3.1 控制器调试方案3.1.1 控制器调试之前➢所需供电电源均已到位，网络控制器已具备调试条件。
➢设备的型号与业主审批文件的型号一致。
➢确保接线正确并完成当地测试。
3.1.2 供电之前检测➢对设备的电缆接线，网络线和端子排进行检查，端子及设备标签是否与图纸编号相同，确保等同审批图纸。
➢检查接线端子，以排除外来电压，使用万用表或数字电压表，将量程设为高于220V的交流电压档位，检查所有端子排的交流电压，若发现有交流电压存在(电源接线端子除外)，查找要源。
基于AUTOSAR的空调控制器软件架构设计
基于AUTOSAR的空调控制器软件架构设计AUTOSAR是一种用于实现现代汽车电子系统的软件框架，它提供了一种标准化方法，使得不同的汽车制造商能够开发出跨车型、跨国界的通用软件组件，这有助于降低开发成本，提高软件质量。
为了演示如何基于AUTOSAR设计空调控制器软件架构，以下是一个简单的例子：首先，我们需要确定汽车中的空调控制器，一般包括传感器、执行器和控制器三个部分。
传感器用于检测车内温度、湿度等环境参数，执行器用于调节空调设备的制冷、制热和风量等设置，控制器则负责接收传感器数据并根据预设的算法控制执行器完成空调调节。
接下来我们需要选择AUTOSAR提供的通信协议，该协议将被用于传输控制器和其他ECU（Electronic Control Unit）之间的数据。
常用的协议有CAN（Controller Area Network）、FlexRay等，这里以CAN为例。
在AUTOSAR架构中，所有的软件组件都被定义为独立的模块，相互之间通过标准化的接口进行通信。
因此，空调控制器软件架构应包括以下组件：1.传感器驱动程序这个组件包括传感器的驱动程序和与CAN通信的接口。
它的主要功能是读取传感器数据并将其传输到控制器上。
该组件也可以负责处理其他错误信息和变量。
2.执行器驱动程序这个组件包括控制器和执行器之间的接口，并将执行器的状态反馈回控制器。
它的主要功能是将执行器设置为设定的条件，如制冷、制热或调节风量。
该组件也应该负责处理其他错误信息和变量。
3.控制算法这个组件将接收传感器数据和其他控制器中可用的数据，并基于这些数据计算出执行器应执行的操作。
此组件应支持不同的算法，如PID算法、模糊逻辑算法等。
一旦执行器状态被设置为所需的条件，算法将从传感器和执行器收集的反馈信息中确定是否已完成其任务。
4. CAN模块CAN模块是AUTOSAR架构中的通信模块。
它将负责控制器和其他ECU之间的数据传输。
这个组件应该充分考虑数据传输的精度和实时要求。
空调系统(含安防系统)调试方案
空调系统(含安防系统)调试方案
简介
该文档旨在提供一个空调系统（包括安防系统）的调试方案，以确保系统顺利运行并满足设计要求。
调试步骤
1. 确认系统连接
- 检查空调系统和安防系统的连接情况，确保各设备相互连接正确并稳定。
2. 进行系统测试
- 启动空调系统，确认空调设备正常运转。
- 启动安防系统，确认监控设备正常工作。
3. 调整温度和湿度
- 根据设计要求，调整空调系统的温度和湿度控制参数。
- 确保系统能够根据环境需求自动调整温湿度。
4. 检查温度和湿度传感器
- 检查温度和湿度传感器的准确性，确保其读数与实际情况一致。
5. 检查安全控制
- 检查安防系统的安全控制功能，确保系统能够及时响应并采
取适当的安全措施。
6. 定期维护保养
- 设定定期的维护保养计划，包括清洁、检修和更换设备等内容。
- 定期检查系统运行记录，及时发现并解决问题。
总结
该调试方案旨在确保空调系统和安防系统能够顺利运行，并满
足设计要求。
通过按照上述步骤进行调试，可以保证系统稳定可靠，并提供舒适的室内环境和有效的安全控制。
请按照方案步骤进行操作，并随时注意系统运行状况，确保系统正常运行及时发现并解决
问题。
空调自动控制系统软件设计及调试
空调自动控制系统软件设计及调试一、软件设计1.需求分析：首先需要明确用户对空调自动控制的需求，包括温度设定范围、湿度设定范围、日常工作时间等。
根据需求分析确定软件的功能模块。
2.系统架构设计：根据软件功能模块，设计系统的整体架构，包括用户界面模块、数据处理模块、控制策略模块等。
3.用户界面设计：设计用户友好的界面，让用户能够方便地操作和监控空调自动控制系统。
界面应包括温度、湿度显示、温度调节按钮、模式选择按钮等。
4.数据处理设计：根据用户设定的温度和湿度范围，对室内温度和湿度进行实时监测和处理。
如果温度或湿度超出设定范围，则进行相应的控制策略。
5.控制策略设计：设计空调的控制策略，包括温度和湿度的控制算法、设备启动和关闭的逻辑等。
控制策略应根据实际需求进行优化，以提高系统的能效和舒适性。
6.后台管理设计：设计数据库和日志记录功能，对空调自动控制系统的运行数据进行记录和管理，方便系统的运维和故障排查。
二、软件调试1.单元测试：对软件中各个模块进行单元测试，验证其功能的正确性。
可利用模拟数据进行测试，或者连接实际空调设备进行测试。
2.集成测试：将各个模块进行集成测试，验证模块之间的接口和数据传递是否正常。
测试包括正常场景和异常场景的模拟，以确保系统的稳定性和鲁棒性。
3.功能测试：对整个系统进行功能测试，测试用户界面的操作性、数据处理的准确性和控制策略的正常运行。
可通过模拟用户场景实现测试，或者实际将系统投入到使用中进行测试。
4.性能测试：测试系统对大规模数据的处理能力，如同时控制多个空调设备的运行等。
通过监测系统的响应时间和资源占用情况，评估系统的性能是否满足需求。
5.软件优化：根据测试结果，对系统进行优化，包括减少资源占用、提高响应速度等。
优化的目标是提高系统的稳定性和用户体验。
6.用户验收测试：将系统交付给用户进行验收测试，确保系统满足用户需求并符合设计要求。
总结：空调自动控制系统的软件设计和调试是一个复杂的过程，需要对用户需求进行详细分析，设计合理的系统架构，并进行多层次的测试和优化。

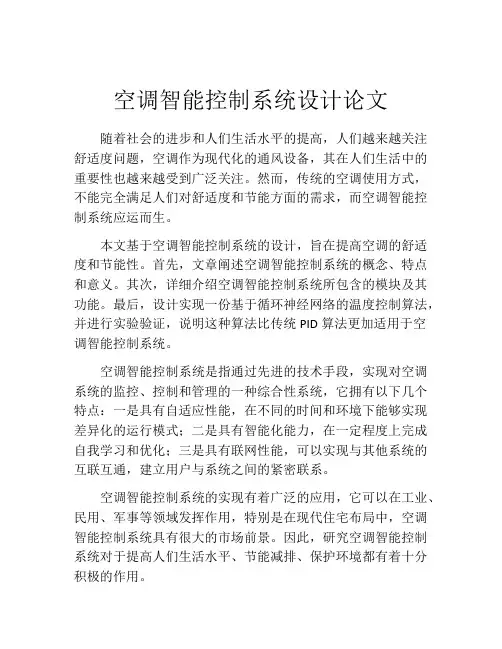

空调智能控制系统设计论文
空调智能控制系统设计论文随着社会的进步和人们生活水平的提高，人们越来越关注舒适度问题，空调作为现代化的通风设备，其在人们生活中的重要性也越来越受到广泛关注。
然而，传统的空调使用方式，不能完全满足人们对舒适度和节能方面的需求，而空调智能控制系统应运而生。
本文基于空调智能控制系统的设计，旨在提高空调的舒适度和节能性。
首先，文章阐述空调智能控制系统的概念、特点和意义。
其次，详细介绍空调智能控制系统所包含的模块及其功能。
最后，设计实现一份基于循环神经网络的温度控制算法，并进行实验验证，说明这种算法比传统PID算法更加适用于空调智能控制系统。
空调智能控制系统是指通过先进的技术手段，实现对空调系统的监控、控制和管理的一种综合性系统，它拥有以下几个特点：一是具有自适应性能，在不同的时间和环境下能够实现差异化的运行模式；二是具有智能化能力，在一定程度上完成自我学习和优化；三是具有联网性能，可以实现与其他系统的互联互通，建立用户与系统之间的紧密联系。
空调智能控制系统的实现有着广泛的应用，它可以在工业、民用、军事等领域发挥作用，特别是在现代住宅布局中，空调智能控制系统具有很大的市场前景。
因此，研究空调智能控制系统对于提高人们生活水平、节能减排、保护环境都有着十分积极的作用。
空调智能控制系统一般包括硬件和软件两个部分。
硬件方面，主要包括传感器、执行器、电路板、网络接口等组成；软件方面，主要包括控制系统、数据库、算法等组成。
其中，算法是空调智能控制系统最为核心的组成部分，直接决定了整个系统的性能。
本文所做出的改进主要是基于循环神经网络（RNN）的温度控制算法。
与传统的PID算法相比，RNN算法的优点在于能够克服传统PID算法对时间序列的固有限制，并且可以自适应地调整模型结构以适应不确定性因素的变化。
为了验证该算法的有效性，本文进行了一系列实验，结果表明循环神经网络算法的温度控制效果要远远高于传统的PID算法，减少空调能耗的效果极为明显。
基于物联网的智能空调控制系统设计与实现
基于物联网的智能空调控制系统设计与实现随着科技的日新月异，物联网（Internet of Things）的概念逐渐深入人们的生活中。
物联网的出现为生活提供了更多的便利，同时也为企业提供了更多的商业机会。
智能家居作为物联网中的一种应用形式，受到了广泛的关注。
其中，智能空调控制系统作为重要的组成部分，也逐渐成为了人们生活中必不可少的一部分。
本文将基于物联网的智能空调控制系统进行设计与实现，并探讨其优势与存在的问题。
一、智能空调控制系统的设计智能空调控制系统是一种基于物联网技术的智能家居应用产品。
其设计需要实现以下主要功能：（一）环境感知：智能空调控制系统需要能够对室内环境进行感知，如温度、湿度、二氧化碳、PM2.5等数据的检测。
（二）智能控制：根据环境感知数据，智能空调控制系统需要能够自动控制空调开关机、风速等功能。
（三）统计分析：智能空调控制系统需要对环境感知数据进行统计分析，提供基于数据的室内环境与空调使用情况的分析报告。
为实现上述功能，智能空调控制系统需要包含多个硬件和软件模块。
（一）硬件模块智能空调控制系统需要包含多个传感器，如温度传感器、湿度传感器、二氧化碳传感器、PM2.5传感器。
同时，系统还需要包含控制板、Wi-Fi模块及电源等。
（二）软件模块智能空调控制系统的软件模块分为两部分，一是嵌入式软件，二是云端服务器软件。
嵌入式软件主要负责调用传感器采集环境数据，对采集数据进行处理，并通过控制板实现对空调的控制。
同时，嵌入式软件还需要实现数据上传至云端服务器的功能。
云端服务器软件主要负责接收来自嵌入式软件上传的数据并进行存储及分析。
同时，云端服务器软件还需要实现数据的可视化展示功能，方便用户查看室内环境数据及空调使用情况。
另外，云端服务器软件还需要提供控制界面，方便用户手动对空调进行调整。
二、智能空调控制系统的优势智能空调控制系统的出现为人们的生活带来了更多的便利和舒适。
其中，其优势主要有以下几方面：（一）提高使用效率智能控制系统可以自动感知室内环境数据，根据用户的习惯和需求自动调整空调的运行状态。
空调自控系统设计方案(江森自控)
空调自控系统设计方案(江森自控)HVAC暖通空调自控系统技术方案设计书一、总体设计方案重庆博腾精细化工楼宇自控系统项目要求较高的智能化程度。
该项目包含大量的暖通空调机电设备，需要将它们有机地结合起来，实现集中监测和控制，提高设备无故障时间，为投资者带来明显的经济效益。
此外，需要使这些设备经济地运行，既能节能，又能满足工作要求，并在运行中尽快地体现效益。
最重要的是，需要将现代化的计算机技术应用于管理中，提高综合物业管理水平和效率。
该项目的暖通空调楼宇自动化控制系统的监测和控制主要包括冷站系统和空调机组系统。
本设计方案的主体思想是根据招标文件和设计图纸为准。
1.1 冷站系统1）控制设备内容根据项目标书要求，暖通自控系统将会对以下冷站系统设备进行监控：冷却水塔（2台）：启停控制、运行状态、故障报警、手/自动状态。
冷却水泵（2台）：启停控制、运行状态、故障报警、手/自动状态、水流开关状态。
冷却水供回水管路。
冷水机组（2台）：供水温度、回水温度、启停控制、运行状态、故障报警、手/自动状态。
冷冻水泵（2台）：启停控制、运行状态、故障报警、手/自动状态、水流开关状态。
冷冻水供回水管路。
分集水器。
膨胀水箱：供水温度、回水温度、回水流量。
分水器压力、集水器压力、压差旁通阀调节。
高、低液位检测。
有关系统的详细点位情况可参照所附的系统监控点表。
2）控制说明本自控系统针对冷站主要监控功能如下：冷负荷需求计算：根据冷冻水供、回水温度和回水流量测量值，自动计算建筑空调实际所需冷负荷量。
机组台数控制：根据建筑所需冷负荷自动调整冷水机组运行台数，达到最佳节能目的。
机组联锁控制：独立空调区域负荷计算根据Q=C*M*(T1-T2)，其中T1为分回水管温度，T2为分供水总管温度，M为分回水管回水流量。
当负荷大于一台机组的15%时，第二台机组开始运行。
冷却水温度控制。
水泵保护控制。
机组定时启停控制。
机组运行状态监测。
以上是冷站系统的控制说明。
智能空调控制系统设计说明
智能空调控制系统设计说明一、引言智能空调控制系统是一种利用现代化技术对空调系统进行自动化控制的系统。
该系统通过搜集、分析和处理来自环境的多种数据，并根据用户需求和环境条件来控制空调设备的运行，以达到提高舒适性和节能的目的。
本文将详细介绍智能空调控制系统的设计。
二、系统设计1.系统架构感知层负责采集环境数据，包括室内温度、湿度、人体活动等；控制层根据数据分析结果进行设备的控制；应用层用于用户与系统的交互；管理层负责对系统进行监管和管理。
2.硬件设备智能空调控制系统的硬件设备包括传感器、执行器和控制器。
传感器负责感知环境数据，可以使用温湿度传感器、红外传感器等。
执行器用于控制空调设备的启停、温度调节等功能。
控制器是系统的核心，负责接收传感器采集的数据，进行数据分析和处理，并发送指令给执行器。
3.软件设计智能空调控制系统的软件设计主要包括数据处理、控制算法和用户界面设计三个方面。
数据处理模块负责接收传感器数据，对数据进行处理和分析，如计算温度差、人体活动检测等。
控制算法模块根据数据分析结果，确定空调设备的启停和温度调节策略。
用户界面设计模块提供用户操作界面，实现用户对系统的监控和控制。
三、系统功能1.温度控制系统根据用户设定的温度要求和环境实际情况，自动调节空调设备的工作模式、风速和温度等参数，实现室温控制。
2.舒适性优化系统可以根据传感器感知到的室内温度、湿度等数据，通过空调设备的调节实现舒适性的优化。
例如，在冬季，如果室内温度过低，系统会自动调高温度，提高室内舒适度。
3.能源管理系统可以通过数据分析，提供能源管理功能。
它可以监测室内外温度差异、节能设备的使用情况等，根据实际情况调整空调设备的工作模式和温度参数，以达到最佳的能源利用效果，降低能源消耗。
四、系统优势1.提高舒适性：系统可根据室内环境的实际情况智能调节空调设备的参数，提高室内舒适度。
2.节能减排：通过数据分析和优化控制算法，系统能够实现能源管理和节能减排，降低能源消耗。
基于plc的中央空调自动控制系统设计
基于plc的中央空调自动控制系统设计摘要中央空调系统是现代大型建筑物不可缺少的配套设施之一，电能的消耗非常大，约占建筑物总电能消耗的50%。
通常中央空调系统中冷冻主机的负荷能随季节气温变化自动调节负载，而与冷冻主机相匹配的冷冻泵、冷却泵却不能自动调节负载，几乎长期在100%负载下运行，造成了能量的极大浪费，也恶化了中央空调的运行环境和运行质量。
本文首先介绍了中央空调的结构和工作原理，然后采用西门子的S7—200PLC作为主控制单元，利用传统PID控制算法，通过西门子MM440变频器控制水泵运转速度，保证系统根据实际负荷的情况调整流量，实现恒温控制，同时又可以节约大量能源。
关键词：PLC；中央空调；控制Design of automatic control system for central air conditioning systemb ased on PLCAbstractThe central air conditioning system is one of the necessary supporting facilities of modern large-scale buildings.The consumption of electric energy is very large,which accounts for abou t50%of the total energy consumption.The frozen host usually in the central air-conditioning system load can automatically according t o the change of temperatur e and load regulation,refrigeration pump and cooling pump ma t ch ed with the frozen host can automatically adjust the load,almost run100%under load operation,resulting in a gr eat waste of energy,bu t also worsen the operation environment and operation quality of Central air conditioning.This p aper first introduces the structure and working principle of central air conditioning,then use SIEMENS S7200PLC as the main control unit,using the traditional PID control algorithm,thr ough the SIEMENS MM440inverter control pumpspeed ensure system according t o the actual situation to adjust load flow,realize constant temperatur e control,bu t also can save a lot of energy.Key words：PLC;central air conditioning;control目录摘要 (I)1绪论 (1)1.1课题的研究背景 (1)1.2国内外中央空调控制系统的研究现状 (2)2中央空调控制的原理 (4)2.1中央空调系统的结构和原理 (4)2.2中央空调电机的软启动原理及应用 (4)3中央空调控制系统的硬件设计 (6)3.1变频器的原理 (6)3.2西门子MM440变频器性能介绍 (6)3.2.1主要特征 (7)3.2.2控制性能的特点 (7)3.3PLC选型 (7)3.4人机界面设计 (8)3.5系统硬件设计 (9)4控制系统软件设计 (12)4.1PLC的初始设定 (12)4.2PLC主程序流程图 (14)4.3程序设计 (14)4.3.1中央空调控制系统的I/O分配表 (14)4.3.2程序中使用的存储器及功能 (16)结论 (17)参考文献 (18)致谢 (20)附录PLC软件源程序 (22)1绪论1.1课题的研究背景随着国民经济的发展和人民生活水平的日益提高，中央空调系统己广泛应用于工业与民用建筑域，如宾馆、酒店、写字楼、商场、厂房等场所，用于保持整栋大厦温度恒定。
基于PLC的中央空调控制系统设计说明
1.绪论随着生活水平的提高，人们对物质生活的要求也逐渐提高，空调系统在建筑家具中的应用也越来越广泛。
本着节能降耗的要求，对空调监控系统的需求也越来越大。
亚控科技产品组态王软件和PLC（Programmable Logic Controller）作为工业控制领域的优秀控制软件和控制器，在非工业领域如空调监控系统等中也起着重要作用。
本次空调监控系统就是采用组态王作为上位机监控软件和人机交互界面，PLC作为下位机和空调系统控制器，实现对空调系统的实时监控。
2.系统设计原理空调监控系统主要利用PLC的控制功能，通过执行装载在PLC部的预先设定的控制程序并执行上位机实时的命令语句，调节空调系统中的阀门开度、控制水泵启停、监控并采集空调系统中温度传感器、湿度传感器、压力传感器、水流开关等现场仪器仪表的数据，转换为组态王可用的数据格式传送给组态王软件。
组态王接收PLC采集的现场数据并实时的在组态画面中动态实时显示，此外，组态王可接收组态画面中的有操作人员输入的命令并下传给下位机PLC，实现对空调系统的调节控制。
2.1.空调系统原理空调系统主要就是调节室空气的冷、热、干、湿，并起净化空气的作用，使人们工作、生活在比较舒适的环境中。
空调系统主要由三部分组成：空气调节系统、制冷系统、供热系统。
2.1.1空气调节系统监控原理A.新风机组监控原理新风机组主要靠包括进口挡板、加热器、表冷器、过滤器、加湿器、送风机及各种传感器和执行机构等。
使得在夏季通过表冷器湿新风降温、除湿，冬季通过加热器、加湿器使空气加热、加湿。
新风机组监控的主要容如下：（1）监控送风温度。
由送风通道的温度传感器实测送风温度，信号送入控制器，与送风温度设定值进行比较，采取控制算法生成控制指令调节冷、热水供水阀门开度，用以调节热水（或冷水）流量，是送风温度控制在设定值围，保持室温度恒定。
（2）送风湿度控制。
由送风通道的湿度传感器检测湿度信息送入处理器经运算后控制冷水阀或蒸汽阀开度，使被调环境的湿度保持恒定。
基于人工智能的智慧空调控制系统设计与实现
基于人工智能的智慧空调控制系统设计与实现智能化技术的快速发展为我们的日常生活带来了一系列便利和创新。
其中，基于人工智能的智慧空调控制系统成为了现代家庭的焦点之一。
本文将介绍智能空调系统的设计和实现，以满足用户对于舒适环境的需求。
第一部分：引言随着科技的进步，人工智能已经渗透到我们生活的方方面面。
智慧家居系统则是人工智能技术的重要应用之一。
智慧空调控制系统作为智慧家居中的重要组成部分，不仅能够提供最佳的温度和湿度控制，还能根据用户的生活习惯和需求，自动调整空调的工作模式和温度设置，实现能耗降低和舒适性的提升。
第二部分：系统设计1. 传感器技术智慧空调系统依靠传感器技术来感知室内环境的温度、湿度和空气质量等参数。
通过使用温度传感器、湿度传感器和空气质量传感器，系统能够实时监测室内环境的变化，并根据用户的需求做出相应的调整。
2. 数据分析与学习智慧空调系统还利用人工智能算法对采集到的数据进行分析和学习。
通过对大量数据的处理和模式识别，系统可以学习用户的生活习惯和喜好，并根据这些信息来优化空调的工作模式。
例如，系统可以根据用户的作息时间自动调整温度，或者在用户离开家时自动切换到能耗更低的模式。
3. 远程控制和智能联动智慧空调系统通常可以与手机或者智能音箱等设备进行互联，实现远程控制和智能联动。
用户可以通过手机APP或者语音指令来远程控制空调的开关、温度和模式设置等功能。
此外，智慧空调系统还可以与其他智能设备联动，例如与智能窗帘或智能灯光系统联动，实现更加智能化的室内环境控制。
第三部分：系统实现1. 硬件实现智慧空调系统的硬件实现通常包括传感器、控制器和联网模块。
传感器用于感知室内环境的参数，控制器负责处理传感器数据并控制空调的工作，联网模块用于与其他设备进行通信。
这些硬件组件需要紧密配合，以确保系统的正常运行。
2. 软件实现智慧空调系统的软件实现包括数据分析算法、学习算法和远程控制软件等。
数据分析算法用于从传感器采集的数据中提取有用的信息，学习算法用于根据用户的习惯和需求进行模式识别和学习，远程控制软件则用于与用户进行交互和远程控制。
智能化空调控制系统设计与实现
智能化空调控制系统设计与实现近年来，随着智能化技术的迅速发展，越来越多的家电开始智能化，其中智能化空调控制系统成为了市场上的热门产品。
智能化空调控制系统能够实现远程控制、智能调节、高效节能等功能，深受消费者的青睐。
本文将详细介绍智能化空调控制系统的设计与实现。
一、需求分析在进行智能化控制系统的设计前，首先需要进行需求分析。
在对市场进行调研之后，我们发现，智能化空调控制系统需要满足以下几个方面的需求：1、远程控制：用户可以通过手机、电脑等终端远程控制空调开关、温度调节等功能。
2、智能调节：系统可以根据环境温度和用户设定的温度范围进行智能调节，以达到最佳的舒适度和节能效果。
3、高效节能：通过智能化的控制方法和节能技术，实现节能效果，降低用户的能源消耗。
基于以上几个方面的需求，我们进行了智能化空调控制系统的设计与实现。
二、系统设计1、硬件设计智能化空调控制系统的硬件设计主要包括三个部分：传感器模块、控制模块和显示模块。
传感器模块主要用于检测室内和室外的温度、湿度等数据，将其传输给控制模块进行处理。
控制模块负责处理传感器检测到的数据，并根据用户的设定进行智能化调节空调的运行状态。
显示模块主要用于显示当前室内温度、湿度等信息，以及系统的工作状态和一些基本的操作按钮。
2、软件设计智能化空调控制系统的软件设计主要分为两个模块：控制模块和程序模块。
控制模块主要负责与传感器模块进行通讯，并根据传感器模块中获取到的数据进行智能化调节。
程序模块主要用于与用户进行交互，实现用户对系统的操作和控制。
控制模块中的智能调节算法主要采用PID算法和模糊控制算法。
PID算法可以根据当前的温度误差，调整空调的功率输出，达到对温度的精确控制。
模糊控制算法则可以通过对空调运行状态的模糊推理，实现更加智能化的控制。
程序模块主要包括手机APP、电脑客户端等终端，用户可以通过这些终端对空调进行远程控制、智能调节和实时监控等操作。
通过程序模块的设计，用户可以随时随地进行控制，实现真正的智能化控制。
智能空调控制系统的设计与研究
智能空调控制系统的设计与研究摘要：随着科技的发展和人们对舒适度要求的提高，智能空调控制系统在家庭和工业领域的应用越来越广泛。
本文将详细介绍智能空调控制系统的设计与研究，通过对智能空调控制系统需求的分析，论文设计了硬件设计和软件设计，并应用了智能算法来实现对空调系统的智能化控制。
此外，论文还对系统进行了测试和优化，并评估了其性能。
该智能空调控制系统可以提高能源效率、提高室内舒适度和降低能耗。
关键词：智能空调；控制系；硬件设计；软件设计1 引言随着科技的发展和人们对生活品质要求的提高，智能家居系统的应用越来越广泛。
然而，传统的空调系统存在一些问题，如能源利用率低、噪音大、温度不均匀等。
此外，用户需要手动调节空调运行状态，使用起来不够方便。
因此，研究一种智能化的空调控制系统具有重要意义。
智能空调控制系统是至关重要的一部分。
它可以实现对空调设备的智能化控制，从而提高能源效率、提高室内舒适度和降低能耗。
本文将详细介绍智能空调控制系统的设计与研究，主要包括以下十一个方面。
2 系统概述智能空调控制系统是一种集成了先进传感器技术、自动控制技术、人工智能算法和互联网通信技术的智能化设备。
通过对其工作原理及结构的了解，我们可以更好地理解其与传统空调设备的区别。
首先，智能空调控制系统具有更高的能源效率，它可以根据室内环境自动调节空调设备的工作状态，以保持室内环境的舒适度，同时减少能源的浪费。
其次，智能空调控制系统还具有更高的智能化程度，它可以通过互联网与用户的手机、电脑等设备进行连接，用户可以通过这些设备远程控制家中空调设备的工作状态，从而实现智能化的控制。
3 系统需求分析在智能空调控制系统的设计过程中，首先需要对系统需求进行分析。
这包括明确控制目标，例如温度、湿度、空气质量等，以及被控对象的特性，例如空调设备的性能、室内外环境等。
此外，还需确定系统的输入输出特性，如传感器、执行器等。
4 硬件设计智能空调控制系统的硬件设计主要包括主控芯片的选择、电路设计、传感器选择等部分。
智能空调控制系统的设计与研究
91电子技术Electronic Technology电子技术与软件工程Electronic Technology & Software Engineering近几年，随着生活水平的不断提高，种类繁多的智能家居逐渐进入人们的视野[1-3]。
数据显示，2020年中国家庭智能家居配置率较上年增加15.1%，达到84.2%。
智能家居正成为越来越多家庭的“标配”。
从互联网科技企业小米、华为、苹果到传统家电企业美的、海尔智家甚至房地产企业恒大，智能家居已经成为各家企业的抢占市场份额的必备工具。
海尔推出了“三翼鸟”、华为致力打造“华为全屋智能”，其宗旨都是从生活的方方面面打造智慧家庭生活方式。
智能家居的引入使人们可以通过远程终端对电器进行控制，增加了设备使用的灵活性及方便性。
本文主要探讨智能空调远程控制系统的设计与研究，众所周知，使用遥控器开空调需要在回到家之后，而家中夏天热、冬天冷，造成用户的体验不好。
通过本设计实现使用移动客户端对家用空调的远程控制，使用户在未回家，离家不远的地方提前打开空调，从而创造更好的家居环境。
同时，由于家中遥控器越来越多，难免存在丢失、弄混等现象，而使用移动客户端控制则可以避免这些问题。
1 系统设计方案本系统由ESP8266开发板、温湿度传感器、手机端APP 以及模拟空调工作的继电器组成。
通过温湿度传感器探测外界温湿度，实时显示在手机APP 界面。
使用者可以在手机APP 中设置自已需要的温度，系统根据用户所设温度与实时温度的差值触发空调的升温、降温（用继电器模拟），最终使环境温度达到设定值。
系统整体构架如图1所示。
2 硬件电路设计2.1 ESP8266 Wi-Fi模块ESP8266Wi-Fi 芯片是一款由乐鑫公司生产的面向物联网的高性能、高集成度的Wi-Fi 芯片[4]。
芯片内置超低功耗 Tensilica 32位RISC 处理器，CPU 时钟速度最高可达160MHz ，支持实时操作系统 (RTOS) 和Wi-Fi 协议栈，可将高达80%的处理能力留给应用编程和开发。
中央空调智能控制系统的软件设计
运行 （ 仅通过控制冷冻冷却循环， 优化其运行工况） 中 空 。 央
调 运行示意 图如 图一所示 ：
一
１ 软 件 功 能设 计
Ｅ作为模糊控制器 的一个输入量 。然后对其进行模糊化变成
模糊量。误差 Ｅ的模 糊量可用相应 的模糊语言表示， 得到一 个模糊子集 ｅ 再 由 ｅ和模糊 关系 Ｒ 根据推理的合成规则进 ， ，
根据系统性 能要求及现场 工况，采用模块化 的设计 思 想， 软件 整体 分为系 统管理 、 模糊 控制通讯 、 报表 等几个 模
块。
行模糊决策， 得到模糊控制量 ｕ 即 ｕｅ 。 了对被控对象 ， ＝ｏＲ 为
Ｔｈ ｓ ｔ ｍ ｏ ｅ ｙｓ ｅ ｆ ｃｅ ｔｒ ａｉ —ｃ ｎｄｉ ｉ ｏｆ ｎ ｎ ａｌ ｒ ｏ ｔ ｏｎ ｔｅ ｗｏ ｋｓ ｎ ａｓｔ ｎｇ． Ｏｕ ｄ ｉ ｃｏ ｅ ｒ ｉ ｗ ｉ ｒ ｅｓ ｇｎ ｌｌ ｃｔｓ ｈｅ ａｒ ｅｔ ｓ ｆ ｅｎ ｒ ｔ ｐ ａｍ ｅｒ ｏ Ｃ ｔｅ ａｌ Ａｉ －ｃ ｄｉ ｏ ｕ ｎ ｔｈ Ｋｉ ｖｉ ｗ ｒ ｏｎ ｔｉ ｎ ｓｉ ｇ ｅ ｎｇ ｅ Ｓｏ ｕ ｅ ｆｔ ａｒ ａｓ ｔ ｅ ｃ ｎｔ ｌ ｈ ｏ ｒｏ ｓｏ ｔ ｒｅ， ｎｄ ｏ ｉ ｆ ｗａ ａ ｐｔ ｍｉｚ ｓ ｅ ｔｈ ｗｏ ｋ ｐ ｃｅ ｅ ｒ ｒｏ ｓｓ ・ ｆ ｔ ｓ ｏ ｈｉ
Ｅ ｅ ｔ ｏ ｉ ｎ ｏ ｍ ｔ ｏ ，Ｚ ｏ ｇ ｕｎ Ｉｓ ｉ ｕ ｅｏ ｅ ｈ ｏｏ ｙ ｅ ａ ｈ ｎ ｚｏ ５ ０ ７ １ｃ ｒ ｎ ｃ Ｉ ｆｒ ａ ｉ ｎ ｈｎ ｙ ａ ｎｔ ｔ ｔ ｆＴ ｃ ｎ ｌ ｇ ，Ｈ ｎ ｎ Ｚ ｅ ｇ ｈ ｕ４ ０ ０ ）
变频空调控制系统设计与实现
变频空调控制系统设计与实现作为现代家居的重要组成部分，空调作为一种重要的家电产品在我们的生活中发挥着越来越重要的作用。
而现在市面上主流的空调产品一般都采用了变频技术，因为这种技术不仅能够让空调更加节能环保，同时也可以更好地满足用户的个性化需求。
本文就针对变频空调的控制系统进行设计和实现，让其更好地达到节能、智能等方面的要求。
一、变频空调控制系统的基本设计我们知道，变频空调的基本工作原理就是通过控制压缩机的转速，来达到控制室内温度的目的。
因此，控制变频空调的核心就是需要掌握控制压缩机转速的关键技术。
在这方面，我们可以从以下三个方面考虑来进行设计：1. 传感器选型和制作温度传感器一般分为接触式和非接触式两种。
在变频空调的控制系统中，我们通常采用非接触式的温度传感器，通过悬挂在室内空气中，感应到温度数据后进行输入。
同时，还需要选用合适的制作材料来制作传感器，以保证其在各种复杂情况下均能正常工作。
2. 智能控制系统变频空调的智能控制系统需要具备良好的适应性和可拓展性，以便于实现对不同用户需求的满足。
因此，其需要采用良好的硬件和软件设计，能够对各种功能模块进行不同的组织和扩展。
3. 节能技术在变频空调的控制系统中，建立高效的节能机制是至关重要的。
除了采用高效能的压缩机、冷凝器和蒸发器等器件，我们还可以通过设计合适的电路以及调整各种动态参数等方法，来实现节能的目标。
二、变频空调控制系统的实现基于以上基本设计，我们可以进一步进行具体的实现，从而实现控制变频空调的目的。
其具体实现过程如下所述：1. 控制板的设计变频空调的控制板需要考虑到的是，如何将各个设备联系起来，并且如何保证设备之间的联系达到最优化。
为了实现这一目标，我们可以从以下几个方面进行考虑：（1）选用高品质的控制芯片，以保证整个控制系统具有良好的运作稳定性和易用性。
（2）考虑到系统的可靠性和安全性，我们需要进行充分的测试和优化，避免出现各种故障和意外。
药厂洁净车间的空调自动控制系统设计
药厂洁净车间的空调自动控制系统设计
为了确保药厂洁净车间的空气质量和温湿度条件，需要设计一个自动控制系统来调节
空调的运行。
该系统将根据车间内部空气的温湿度情况，自动调节空调的运行模式和参数，以达到最佳的环境效果。
该控制系统需要安装温湿度传感器来实时监测车间内部的温湿度情况。
这些传感器将
被安装在不同位置，以确保能够全面准确地监测车间的温湿度分布。
接下来，控制系统将根据传感器所得到的温湿度数据，自动调节空调的运行模式和参数。
当温度超过设定值时，控制系统将自动启动空调，以冷却车间内的空气。
当湿度超过
设定值时，控制系统将自动启动空调的除湿功能，以降低车间内的湿度。
控制系统还将根据空气质量传感器的数据来监测车间内的空气质量情况。
当空气质量
低于设定值时，控制系统将自动启动空气净化功能，以滤除空气中的杂质和有害物质，以
保证车间内的空气质量达到国家卫生标准。
控制系统还将根据车间的工作时间来调节空调的运行模式。
在工作时间内，空调将保
持运行以维持车间内的良好环境。
而在非工作时间内，空调将自动关闭，以节省能源和减
少运行成本。
控制系统还需要具备远程监控和操作的功能，以方便工作人员随时随地对空调系统进
行监控和操作。
工作人员可以通过手机应用或电脑软件来监测空调的运行情况和温湿度数据，并进行必要的调整和操作。
plc中央空调课程设计
plc中央空调课程设计一、课程目标知识目标：1. 学生能够理解PLC（可编程逻辑控制器）的基本原理及其在中央空调系统中的应用。
2. 学生能够掌握中央空调系统的工作流程及主要部件功能。
3. 学生能够描述PLC编程在中央空调控制中的关键步骤和逻辑。
技能目标：1. 学生能够运用PLC编程软件进行基本的编程操作，实现对中央空调系统的模拟控制。
2. 学生能够通过组态软件监控并优化PLC控制的中央空调运行状态。
3. 学生能够分析并解决PLC在中央空调控制过程中可能出现的问题。
情感态度价值观目标：1. 培养学生对自动化控制技术，特别是PLC技术的兴趣和认识，增强其职业规划的视野。
2. 通过团队协作完成项目任务，培养学生的合作意识与沟通能力。
3. 增强学生的环保意识，理解智能控制技术在节能减排中的重要作用。
课程性质分析：本课程属于应用技术型课程，强调理论与实践相结合，注重学生动手能力和问题解决能力的培养。
学生特点分析：考虑到学生所在年级，应掌握基本的电路原理和编程知识，具备一定的逻辑思维能力，对新鲜技术充满好奇心。
教学要求：1. 教学内容与实际应用紧密结合，确保学生能够将理论知识转化为实际操作技能。
2. 通过案例分析和项目式教学，激发学生的主动学习热情，提高学生的综合技术应用能力。
二、教学内容1. PLC基础知识：介绍PLC的组成结构、工作原理及特点，对应教材第二章。
- PLC的硬件结构- PLC的工作原理- PLC的编程语言及编程方法2. 中央空调系统概述：讲解中央空调系统的基本构成、工作流程及主要部件功能，对应教材第三章。
- 中央空调系统的基本构成- 系统工作流程- 主要部件的功能与作用3. PLC在中央空调控制中的应用：分析PLC在中央空调控制中的关键技术和实现方法，对应教材第四章。
- PLC控制系统的设计原则- PLC在中央空调控制中的应用案例- PLC控制程序编写与调试4. 实践操作：结合实际案例，进行PLC编程与中央空调控制系统的模拟操作，对应教材第五章。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
空调自动控制系统软件设计及调试尹海蛟空调的硬件电路只是起到支持作用。
因为作为自动化控制的大部分功能，只能采取软件程序来实现，而且软件程序的优点是显而易见的。
它既经济又灵活方便，而且易于模块化和标准化。
同时，软件程序所占用的空间和时间相对来说比硬件电路的开销要小得多。
同时，与硬件不同，软件有不致磨损、复制容易、易于更新或改造等特点，但由于它所要处理的问题往往远较硬件复杂，因而软件的设计、开发、调试及维护往往要花费巨大的经历及时间。
但相比之下，这些代价所取得的功能远优于仅依靠硬件电路所实现的功能。
1.空调自动控制系统软件程序设计思想在硬件电路设计好以后，软件设计则是最重要的一个设计部分，由于空调自动控制的大部分智能化功能都是软件来完成，这样就使得硬件电路设计的简化和成本低可以得到实现。
然而，8051单片机采用的是与其物理地址联系非常紧密地汇编语言来进行编程的。
我们知道汇编语言相对于高级语言而言，它的速度是比较快的，而且它的指令代码也非常简单，但前提是编程人员要对8051单片机内部硬件电路非常熟悉。
这对编程人员的要求是比较高的。
在进行软件编程时，我们仍然要采用结构化模块方式编程，从而可以把一些非常大的程序逐步分解为几个小程序，这对于编程人员非常重要的。
对于本课题而言，由于它最终要设计成样机形式。
因此，我们就得对整机进行监控，这个监控程序中应包括各种芯片的初始化程序、自诊断程序及许多中断子程序等事实上，在对空调器上电后，它应在单片机的控制下自动转入监控程序的执行。
我们在编制时把监控程序作为本机的主程序来进行工作。
任何故障都会从监控程序的执行中得到响应，而且任何故障给予的响应方式和代码不同，因此这很方便的可以查找到该故障部位。
显然，这只对硬件电路的故障有效。
对于软件程序的执行故障，我们目前只能通过软件程序的调试安装及仿真来判别它是否正常运行。
因为单片机毕竟不是微机或上位机。
它所能容纳的程序能力也是有限的。
当然，我们可以采用各种技术进行优化，这样就可以最大限度的直至软件程序的出错运行。
各种子程序模块都挂接在该主程序上。
编制它时，我们尽可能充分利用8051单片机的软件资源及内部寄存器资源，这样可以提高其运行速度。
硬件和软件式空调温度控制的核心设计方面，本课题把研究重点特别投向软件设计，毕竟自动控制功能大部分都要靠软件程序来完成。
在本课题设计过程中，软件调试要花大量时间来调试运行，而硬件电路我们只需简单调试。
因此可见硬件设计和软件设计有很大区别，而且在总体调试中还要对其进行调整。
这都是本课题所研究的内容。
我们从总体上把握了空调自动控制系统的设计思路，初步了解到该研究项目主要的研究工作内容和其采用的优点。
倘若要具体进行各个细节方面的工作，我们能够发现这种总体设计思路对具体电路的设计合理程序模块设计的重要指导意义，不管设计研究任何仪器仪表，这种总体设计思路总是必需的，而且是有利于我们从整体上把握该空调控制系统的性能和特点。
2.主程序的设计及流程图本课题的主要思想就是检测温度，控制制冷压缩机对室温进行恒定控制。
并且将温度显示在七段码显示器上，还可通过键盘控制设定温度的增加和减少。
主程序通常包括可编程硬件、输入、输出端口和参数的初始化，自诊断管理模块以及实时中断管理和处理模块等。
我们采用“自顶向下”结构化设计，它属于该设计中的第一层次，除了初始化和自诊断外，主程序一般总是把其余部分联接起来，构成一个无限循环图，空调温度的自动控制的所有功能都在这一循环圈中周而复始地、或有选择地执行，除非掉电或按复位键，它不会跳出这一循环圈。
对于主程序，由于本设计设有键盘和显示子程序，实验结果一目了然。
本主程序从整个系统的上电复位开始运行，然后对各种可编程器件及单片机堆栈和参数进行初始化。
接着对各软、硬件模块进行自诊断，并同时判断有无中断，等待是哪儿硬件或软件出错。
一旦发生这种出错情况，则判明后进行相应的服务模块，然后进一步自诊断，以达到运行正常，否则就跳出，进行出错处理；若无中断请求，我们开始进行实时处理状态，调用A/D转换子程序，同时我们采用BCD码运算，这样进行十六位二进制数转换为BCD的子程序。
这样，进行各种功能处理模块，数据融合技术子程序或多线段逼近温补子程序，处理完毕，我们判断是子程序，恢复二进制数码，同时，判断误差程度，若满足，输出启动D/A 子程序。
整个测量过程是否结束，若结束，则返回，若误差过大，则重新调用数据融合技术进行计算处理。
若没有完成，则回到初始化阶段循环再做。
这就是整个空调温度控制的主程序的设计思想。
图 4.1 软件设计流程图主程序如下：MAIN:MOV SP,#30HMOV TEP0L,#08H ;设定温度低位MOV TEP0H,#01H ;设定温度高位LCALL RESTLP: LCALL STARTMOV R1,#5CHMOV R0,#2CHMOV R2,#03HLP1: LCALL GET_TEPLCALL IN_TEPDJNZ R2,LP1LCALL FILTER ;数字滤波MOV TEP1L,R7 ;室内温度低位MOV TEP1H,R6 ;室内温度高位LCALL PID ；PID运算LCALL OV_DOLCALL TEP_AJMP LP3.温度测量的子程序温度测量通过DS18B20数字温度传感器测量室内温度，将室内温度值转化为数字量接入MSC-51单片机中，并将对应的数字量储存在TEP1L、TEP1H中。
在通过与控制温度比较对压缩机运转进行控制。
图4.2 温度测量流程图温度测量子程序：GET_TEMP: LCALL INT ；调用初使化子程序MOV A,#0CCHLCALL WRITE ；送入跳过ROM命令MOV A, #44HLCALL WRITE ；送入温度转换命令LCALL INT ；温度转换完全,再次初使化MOV A,#0CCHLCALL WRITE ；送入跳过ROM命令MOV A,#0BEHLCALL WRITE ；送入读温度暂存器命令LCALL READMOV R7,A ；读出温度值低字节存入R7LCALL READMOV R6,A ；读出谩度值高字节存入R6SETB EARET4.显示子程序室内温度值和控制温度值都要通过七段码显示器显示出来，显示子程序必不可少，将要显示的室内温度和控制温度所对应的BCD码存入MSC-51中SEGDATA储存单元中，通过控制信号显示在相应的显示器上。
显示子程序：DISPLAY:MOV R0,#TEP0L ；显示内容首地址MOV R1,#01H ；显示数码管的起始位MOV R2,#04H ；显示内容位数MOV DPTR,#TAB_NUDIS1: MOV A,@R0 ；调用显示内容MOVC A,@A+DPTRMOV SEGDATA,ASETB SEGDNOPCLR SEGDINC R0MOV SEGDATA,R1 ；调用显示位数SETB SEGBNOPCLR SEGBMOV A,R1RL AMOV R1,ALCALL DELAY3MS ；防止软件干扰 DJNZ R2,DIS1RET5.D/A 转换子程序单片机通过DAC0832得到相应的启动电压，使压缩机能够根据单片机判断出的信号进行运动，从而达到启动空调、降低室温的作用D/A 转换的子程序如下：D/A_run ：MOV DPTR,#FF7FHMOV A,CONTRMOV @DPTR,ARET6.PID 运算子程序加入PID 运算可以提高温度测量的准确度和调节的质量，本课题采用PID 运算正是为了提高运算结果，使之更精确，减少外界的干扰。
PID 计算公式：()()()()[]()()()()[]212111-+--+•+--+-=K E K E K E K K E K K E K E K K P K P D P =()D I P P P P K P -++-1一、PID 算法子程序PID 算法子程序详细见附录PID 子程序下图为PID 算法的流程图图4.3 PID 算法流程图二、PID算法中的求补过程PID算法中存在着许多的数学算法子程序，举例说明求补过程是比较关键的一步子程序。
求补程序的设计流程如图4.4图4.4 求补子程序流程图7.数字滤波子程序设计思想及其流程图一、数字滤波设计思想及流程图数字滤波是一种克服随机误差的软件算法。
因为随机误差是又窜入仪表的随机干扰所引起的，这种误差是指在相同条件下测量同一量时，其大小和符号作无规则的变化而无法预测，但在多次测量中它是符合统计规律的。
这样，我们根据统计规律可消除误差，同时数字滤波还可以对信号进行必要的平滑处理，以保证仪表及系统的正常运行。
数字滤波有以下特点：（1）数字滤波无需硬件，只是一个计算过程，因此可靠性高，不存在阻抗匹配问题；（2）数字滤波实用软件算法实现的，因此可以使多个输入通过共用一个软件“滤波器”，从而降低仪表硬件成本；（3）只要适当改变软件滤波器的滤波程序或运算参数，就能方便地改变滤波特性。
前面讨论到数字滤波的方法有很多，我们在设计智能型压力变送器是采用了较为常用的算术平均滤波法。
它就是连续取n 个采样值进行算术平均，其数学表达式为：u =N 1∑=Ni ui 1显然，算术平均滤波对信号的平滑程度完全取决于N 。
N 较大时，平滑度高，但灵敏度低；当N 较小时，平滑度低，但灵敏度高。
二、数字滤波子程序FILTER : MOV A, 2CHMOV R3, 5CHCJNE A, 2DH ,CMP1CJNE R3, 5DH ,CMP1AJMP CMP2CMP1: JNC CMP2XCH A ,2DHXCH A ,2CHXCH R3 ,5DHXCH R3,5CHCMP2: MOV A ,2DHMOV R3 ,5DHCJNE A ,2EH ,CMP3CJNE R3 ,5EH ,CMP3MOV 2AH ,AMOV 5AH ，R3RETCMP3: JC CMP4MOV 2AH ,AMOV 5AH ，R3RET建设工程教育CMP4: MOV A ,2EHMOV R3,5EHCJNE A, 2CH ,CMP5CJNE R3, 5CH ,CMP5MOV 2AH ,AMOV 5AH ，R3RETCMP5: JC CMP6XCH A, 2CHXCH R3，5CHCMP6: MOV 2AH, AMOV 5AH，R3RET。
