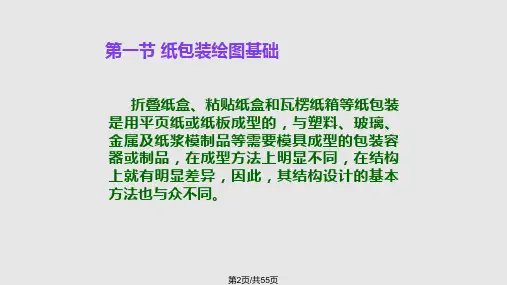

纸包装结构设计包装结构设计基础概要
《纸包装结构设计》课件
本课件将介绍纸包装结构设计的基本要素、原则、方法以及实际应用。让我 们一起探索创新之路，开启纸包装结构设计的未来发展方向。
纸包装在日常生活中的应用
保鲜
纸包装能够帮助保鲜果蔬、糕点等食品。
运输
纸箱是一种轻便的运输方式，广泛应用于各行各业。
包装设计
纸包装在商业领域中起着极为重要的作用，其设计决定了销售的成败。
纸包装的基本要素及分类
纸板的材质及分类
瓦楞纸板、白卡纸、灰板纸等纸 板的材质和特点。
纸箱的基本结构及分类常见纸来自的结构、尺寸、承重等 分类。商标、logo等设计
如何将产品的特色体现在包装设 计中，商标、logo等设计的原则 和技巧。
纸包装结构设计的原则
1
基本要求
合理、美观、实用。
2
原则
充分利用纸板的自身特性，避免浪费；以用户需求为导向，设计符合市场需求的 纸包装结构。
3 创新之路
加强材料研究和工艺创新，推动纸包装结构设计朝着更加节能环保、经济、实用的方向 发展。
3
特点
灵活多变，易于成型，可适用于各种物品的包装。
纸包装结构设计的方法
思路
分析包装的使用环境、承重、 物品形状等，寻找设计启示。
流程
图纸设计、样品制作、调试、 测试等一系列流程，确保设计 方案的可行性。
常用工具
CAD绘图软件、切纸机、裁切 机等工具和设备，提高设计效 率和精度。
案例分析
包装设计的目的
将高端红酒进行包装，提高品牌 形象和内涵。
包装设计的效果
以拱形设计与精美的字体搭配， 突显奶酪的高品质、自然、清新 的特征。
包装设计的优缺点
精美的包装外观能够提升商品档 次，但也增加了成本和环境污染。
纸包装结构设计包装结构设计基础概要
第22页/共55页
第48页/共55页
2、包装提手的尺度研究 （1）提手尺寸 a.提手长度（a）：提手长度与手幅宽度有关，它 应等于或略大于手幅宽度，以便手掌从该尺寸方 向上能自由伸入提手窗。 b.提手宽度（b）：提手宽度与手掌厚度有关，它 应等于或略大于手掌厚度，以便手掌从该尺寸方 向上也能自由伸入提手窗。
图2-26 包装提手结构尺寸
第34页/共55页
1、点
在图2-13所示的纸包装基本造型结构体上，有 三类结构点：三面或多面相交点、两面相交点和平 面点。 a.旋转点 b.正－反揿点 c.重合点
图2-16 纸盒（箱）类包装造型结构体 （a）旋转成型体 （b）对移成型体 （c）正-反揿成型体
第35页/共55页
2、线
a.预折线：在纸盒（箱）制造商接 头自动接合过程中仅需折叠130°且 恢复原位的压痕线，或者说当纸盒 呈平板状接合接头时并不需要对折 的压痕线就是预折线。如图的AA1、 CC1线。
第20页/共55页
4、瓦楞楞向与纸板纹向的绘图符号与计算机代码
名称 楞向 纹向
绘图符号
计算机代 码
FD
功能
瓦楞纸板方向 指示 纸板纵向方向 指示
图2-11 瓦楞纸板楞向 1-外面纸 2-瓦楞芯纸 3-内面纸 4机械方向 5-瓦楞楞向
第21页/共55页
图2-9 纵压线位置 1-楞峰 2-楞腰 3-楞谷
包装印刷纸盒包装结构设计概述
►
树立质量法制观念、提高全员质量意 识。20.10.1920.10.19Monday, October 19, 2020
►
人生得意须尽欢，莫使金樽空对月。16:10:3416:10: 3416:1010/19/2020 4:10:34 PM
►
安全象只弓，不拉它就松，要想保安 全，常 把弓弦 绷。20.10.1916:10:3416:10O ct-2019-Oct-20
E 陈列式(1)
E 陈列式(2)
E 陈列式(3)
E 陈列式(4)
F 封闭式(1)
F 封闭式(2)
常用纸盒结构形式
G 异体盒(图1、图2、） 异体盒的结构造型技巧更加深化，富有艺术性
和实用性。其变化主要是对盒的面、边、角加以形 状、数量、方向的加减等多层次处理。多用于礼品 性包装等。
H 提携式(图1、图2、） 提携式包装盒最大特点是方便携带，也称可携
►
追求至善凭技术开拓市场，凭管理增 创效益 ，凭服 务树立 形象。2020年10月19日星期 一下午4时10分 34秒16:10:3420.10.19
►
严格把控质量关，让生产更加有保障 。2020年10月 下午4时 10分20.10.1916:10O ctober 19, 2020
►
作业标准记得牢，驾轻就熟除烦恼。2020年10月19日星期 一4时10分34秒 16:10: 3419 October 2020
托盘式结构：
二、纸盒包装的结构分类
1、盒体结构 A、摇盖盒 结构最简单，使用得最多的一 种包装盒 烟盒
B、套盖盒（又称天地盖） 多用于高档商品及礼盒上
C、开窗式
最大特点将内容物或内包装直 接展示出来。
D、抽屉式
包装设计初学者必读(4)——包装结构设计(原创教程)
包装设计初学者必读（4）——包装结构设计包装材料选择好后，接下来应采用合理、科学的包装结构，以保证产品在运输和储存过程中完好无损。
在众多包装材料中，纸与纸板作为包装材料不仅有着悠久的历史，而且占有相当大的比重。
所以本篇教程以纸包装结构设计为例，为大家阐述包装结构设计的相关知识。
根据用途和造型的不同，可以将纸包装结构概括为以下四个方面：纸盒包装结构、纸箱包装结构、纸袋包装结构和纸杯包装结构。
1. 纸盒包装结构纸盒的包装结构可以分为折叠纸盒结构设计和粘贴纸盒结构设计。
1.1.折叠纸盒结构设计折叠纸盒具有盛装效率高、方便销售和携带、可供欣赏、生产成本低、加上使用前能折叠堆放而节省包装仓储和运输费用等优点，所以在包装中得到广泛采用。
折叠纸盒可分为直型纸盒和托盘纸盒。
直型纸盒是指盒身呈竖直状，适宜于酒、化妆品、药品等立式瓶的外包装。
托盘纸盒在超市用途最广，从食品到纺织品，再到杂货商品都可以使用。
提示：折叠纸盒一般不用黏合剂，而用纸板互相拴接和锁口的方法，使纸盒成型和封口。
1.2.粘贴纸盒结构设计粘贴纸盒又称硬纸盒，它比一般的折叠盒有更好的强度和漂亮的外观，给人一种高级名贵之感，常用于高档商品和礼品的包装。
粘贴纸盒的种类有很多，可以归纳为以下几种：（1）摇盖盒这种结构的纸盒是指盖体和盒体结合在一起，盖体的一边固定而另一边摇动开启的折叠纸盒。
由于摇盖纸盒结构简单，开启又比较方便，所以在纸盒包装设计中，经常用到这种结构。
（2）开窗式开窗式纸盒是在盒的可展销面上开窗口，形成透明状态，可以使消费者看见内装物品的一部分或全部。
开窗的大小或位置可以根据商品特点和画面设计来决定，使其达到科学、合理、美观等目的。
（3）陈列式陈列式纸盒又称“POP”包装盒，可供广告性陈列，又能充分显示出包装物的形态。
陈列式包装的形式可以分为两类：一类是不带盖的，可以露天陈放；一类是带盖的，展销时可将盖打开，运输时又可将盖合拢。
（4）提携式提携式包装盒最大的特点是方便携带，也成为可携带性包装盒。
纸盒包装结构设计138页(附带纸盒展开图)
设计要求
方 便 性：纸容器结构设计必须便于生产，便于存贮，便于陈列展销， 便于携带，便于使用和便于运输。 保 护 性：保护性是纸结构设计的关键，根据不同产品的不同特点，设 计应从内衬、排列、外形等结构分别考虑，特别是对于易破 损和特殊外型产品。 变 化 性：纸容器造型结构外型的更新、变化非常重要，它能给人以新 颖感和美感，刺激消费者选购欲望。 科学合理性：科学性和合理性是设计中的基本原则。科学合理的纸容器，要 求用料少而容量大，重量轻而抗力强，成本低而功能全。
④
特殊结构
积集盒 ，是指把规格品种不同但用途相关的
⑤
数件产品搭配在一起的条件配 套包装 。
特殊结构
敞式易倒盒 ，是一种开封方法简便
⑥
和易倾倒的自装盒 。
特殊结构
振出口盒 ，是一种盛装粉末状 、粒状
⑦
十分方便的包装盒 。
特殊结构
纸包装结构设计
在纸盒包装中最常用的是折叠纸盒和固定纸盒两种。 折叠纸盒的盒型通常可分为三大类：筒型，盘型和特殊型。 按制做结构分又有插口或锁口式、粘贴式、组装式折叠盒等。 固定纸盒有：套筒式纸盒、镶装纸盒、衬垫盖纸盒、异形纸盒、抽屉式纸盒、 有肩纸盒、带铰接盖的纸盒、倾斜盒面纸盒、全天叩地式纸盒、 盒中盒、特制品纸盒、有格子板纸盒、有内隔板纸盒等。
平 面 图
鞭炮形纸盒 将主要的折盖用胶水黏合，一些巧妙的折叠使纸盒呈鞭炮状，中间是存储部分。这样的设计适合新颖高档的糖果包装，若加上其他材料的运用，可使内部产品的特征更加明显。
局 部 图
平 面 图
包底手提盒 这种表面轮廓呈锥形的手提型纸盒通过推压侧面很容易制成并竖立起来，同时也形成了压合封闭的底座。通过挤压纸盒上方的面来完成入口的制作，用力推压顶部的缝隙可以打开纸盒。镂空展示格是为符合纸盒正面轮廓特地划开的。
3纸盒包装结构设计
3纸盒包装结构设计纸盒包装是一种常见的包装形式，适用于各种商品的包装。
纸盒包装的设计不仅要考虑外观美观和实用性，还要考虑结构合理和易于生产。
本文将结合实际案例，详细介绍纸盒包装的结构设计原则以及设计过程。
一、纸盒包装的结构设计原则1.稳定性：纸盒包装的主要功能是保护商品，因此稳定性是设计的首要考虑因素。
包装结构应该能够承受运输过程中的振动和压力，保护商品不受损坏。
2.外观美观：纸盒包装作为商品的外包装，外观美观是吸引消费者的重要因素。
包装设计应考虑色彩和图案的搭配，突出商品的特点和品牌形象。
3.易于打开和关闭：纸盒包装设计应该考虑用户的使用体验，包装应该易于打开和关闭，方便用户取出商品。
4.节约材料：在纸盒包装设计过程中，应该尽量节约材料，减少成本，同时也要考虑环保因素，选择可降解的包装材料。
5.容易生产：纸盒包装的设计应该考虑到生产工艺，设计结构要简单明了，易于生产加工。
二、纸盒包装的设计过程1.确定包装需求：在设计纸盒包装之前，首先要明确商品的特点和包装需求，包括商品的尺寸、重量、形状等。
根据商品的特点确定包装的功能和形式。
2.设计包装结构：根据包装需求和设计原则，设计纸盒包装的结构。
包装结构设计包括内部支撑结构、外部护角结构、开口设计等。
3.绘制包装草图：根据设计好的包装结构，用CAD软件绘制包装草图，包括平面图和立体图。
在绘制草图的过程中，要考虑包装的整体外形和细节设计。
4.选择材料和印刷方式：在确定包装结构后，需要选择适合的包装材料和印刷方式。
根据商品的特点和包装需求选择适合的纸张类型和印刷方式。
5.试制样品：在完成包装设计后，需要试制样品进行验证。
通过试制样品可以验证包装结构的可行性和实用性，对需要调整的地方进行改进。
6.批量生产：经过样品验证后，可以进行批量生产。
在生产过程中要注意质量控制，确保产品符合设计要求。
三、案例分析：纸盒包装设计以一个假设的鞋盒包装设计为例，介绍纸盒包装的设计过程。
包装印刷包装纸盒的结构设计
包装印刷包装纸盒的结构设计1. 引言包装纸盒作为商品包装的一种常见形式，在保护商品的同时，还承载着传递品牌形象和提升销售的重要作用。
在设计包装纸盒时，结构的合理性非常重要，不仅能够提供有效的保护和展示功能，还能提高生产效率和降低成本。
本文将以包装印刷包装纸盒的结构设计为主题，探讨其设计原则和常见的结构类型。
2. 设计原则2.1 符合产品特性不同的产品需要不同的包装纸盒结构设计。
在进行结构设计时，首先需要了解产品的特性，例如尺寸、重量、形状等，以便为产品提供合适的保护和支撑。
例如，对于易碎品或重物，需要设计加固的结构，而对于形状奇特的产品，则需要设计相应的内部适应性结构。
2.2 简单实用包装纸盒的结构应该是简单实用的，方便消费者打开和关闭。
一般来说，采用折叠结构的纸盒更易于操作，而且可以方便地进行堆叠和运输。
另外，结构设计应该考虑到生产的可行性，避免过于复杂的结构，增加生产成本和工艺难度。
2.3 节约材料在包装纸盒的结构设计中，需要注意节约材料的原则。
合理利用材料可以降低成本，并减少对环境的影响。
通过合理设计纸盒的尺寸、形状和结构，可以最大程度地利用纸材，并减少纸浆的浪费。
2.4 便于加工和印刷包装纸盒的结构设计应该考虑到加工和印刷的要求。
结构设计应该简单，便于生产线上的自动化流程操作。
此外，纸盒的各个面板应该充分利用，以便进行印刷和标识，提升产品的品牌形象。
3. 结构类型3.1 翻盖盒翻盖盒是一种常见的包装纸盒结构，其上盖可以轻易地翻开和关闭。
翻盖盒一般由一个底盒和一个上盖组成，底盒可以是方形、长方形或其他形状。
这种结构简单实用，方便消费者的打开和关闭操作，适用于各种类型的产品。
3.2 折叠盒折叠盒是一种常见的包装纸盒结构，其可以在不使用时方便地折叠起来，便于存储和运输。
折叠盒一般由多个面板组成，通过折叠和粘合可以形成一个完整的盒子。
这种结构节约材料，便于生产和运输，适用于体积较大的产品。
3.3 套盒套盒常用于礼品包装，由多个部件组成。
纸包装结构设计的基本原理
纸包装结构设计的基本原理1、结构要素包装容器的结构体是点、线、面、体的组合，而对于由平面纸板而成型的折叠纸盒、粘贴纸盒与瓦楞纸箱这类纸包装，除上述之外，角是又一个十分重要的结构要素。
（1）点在纸包装基本造型结构体上，有三类结构点：多面相交点、两面相交点和平面点。
（2）线从适应自动化机械生产来说，纸包装压痕线可分为两类：预折线和工作线。
（3）面因为平面纸页成型的原因，纸盒（箱）面只能是平面或简单的曲面。
（4）体从纸包装成型方式上看，其基本造型结构体可分为以下三类：①旋转成型体通过旋转方法而由平面到立体成型，管式、盘式、管盘式纸盒（箱）属此类。
②对移成型体通过盒坯两部分纸板相对位移一定距离而由平面到立体成型，非管非盘式纸盒属此类。
③正—反揿成型体通过正—反揿方法成型纸包装间壁、封底、固定等结构的造型体。
（5）角相对于其他材料成型的包装容器，点、线、面等要素所共有的角时旋转成型体类的纸包装成型的关键。
2、纸盒包装成型方法（1）旋转成型在旋转成型体纸包装由平面纸板箱主体盒（箱）型的成型过程中，相邻侧面与端面的顶边）（或底边）以旋转点为顶点而旋转的角度称为旋转角。
（2）对移成型非管非盘式折叠纸包装通过对移，即盒坯两部分纸板相对位移一定距离而拉动其他部分成型。
（3）正—反揿成型所谓正—反揿成型，就是在纸包装盒体上有若干两面相交的结构点，在这类结构点即正—反揿点的一组结构交叉线中，同时包括裁切线、内折线和外折线，以该裁切线为界的两局部结构，一位内折即正揿，一为外折即反揿。
正—反揿成型利用纸板的耐折性、挺度和强度，在合体局部进行内—外折，从而形成将内装物固定或间壁的结构。
这种结构不仅设计新颖，构思巧妙，而且成型简单，节省纸板，是一种经济方便的结构成型方式。
折叠纸盒包装设计“三•三”原则1、整体设计三原则（1）整体设计应满足消费者在决定购买时首先观察纸包装的主要装潢面（即包括主体图案、商标、品牌、厂家名称及获奖标志的主要展销面）的习惯；或者满足经销者在进行橱窗展示、货架陈列及其他促销活动时让主要装潢面面对消费者以给予最强视觉冲击力的习惯。
包装印刷纸盒包装结构设计概述
包装印刷纸盒包装结构设计概述包装纸盒在现代生活中扮演着重要角色，广泛应用于各个行业和领域。
无论是食品、医药、电子产品还是日用品，纸盒包装都能提供保护、展示和传递信息的功能。
在设计纸盒包装结构时，需要考虑产品的特点、市场需求、运输环境等多个因素，以确保包装的功能性、实用性和美观性。
一、包装结构设计原则1.安全性：纸盒包装的首要任务是保护产品不受损。
在设计结构时，要考虑产品的脆弱性、重量和外界冲击力，并选择适合的材料和结构方式，以确保产品在运输和使用过程中不受到破坏。
2.实用性：包装结构应简洁明了、易于操作。
用户不应费力打开或关闭包装，也不应花费过多时间或工具来使用产品。
此外，包装结构还应考虑产品的存储、堆叠和摆放等方面的便利性。
3.美观性：纸盒包装是产品的外观代表，直接关系到消费者的购买决策。
具有吸引力的包装能够吸引消费者的眼球，引起购买兴趣。
因此，在设计包装结构时，要注重色彩搭配、图案设计和字体选择，以提高包装的美观度。
4.经济性：包装结构的制作成本应适当控制，并考虑到生产效率和资源利用率。
合理的结构设计可以降低材料和能源的使用量，减少废品产生，从而节约成本。
5.环保性：随着人们对环境保护意识的增强，环保包装越来越受到关注。
纸盒包装作为一种可再生的包装材料，应遵循环保的原则，选择能够降解、回收或可持续利用的材料，并尽量减少包装的体积和重量。
二、包装结构设计方法1.折叠式结构：折叠式结构是最常见的纸盒包装结构，通过对纸板的折叠和粘合形成封闭容器。
折叠结构包括平面式和立体式两种形式，可以根据产品的形状和尺寸进行调整。
常见的折叠纸盒结构有正方形盒子、长方形盒子、三角形盒子等。
2.成型式结构：成型式结构是通过在纸板上定型来形成封闭容器。
通常使用模具将纸板加热和压制，使其成型成所需形状。
成型结构包括盒状、碟状和管状等多种形式，适用于各种不规则形状的产品。
3.翻盖式结构：翻盖式结构通过将纸盒的顶部设计成盖子，并配有翻盖和锁扣等，使产品可以方便地打开和关闭。
(完整版)包装结构设计基础
5、尺寸标注
图2-14 纸包装结构设计图尺寸标注（尺寸单位：mm）
三、纸包装各部结构名称
一般情况下盒（箱）板面积等于LB、LH或 BH的称其为板（Panel），小于上述数值则称 其为襟片（Flap）。其中LB板称为盖板或底板， LH板称为侧板，BH板称为端板。在插入式盒 （箱）盖或盒（箱）底结构中，连接盖板或底 板的襟片称为插入片（Tuck）。
如图所示便携式提手折叠纸盒，提手成 对设计，一为U型提手，一为N型提手， 这样可以取长补短，既保护了消费者手掌， 又避免灰尘从中缝进入盒内。
图2-10 盘式提手折叠纸盒
4、瓦楞楞向与纸板纹向的绘图符号与计算机代码
名称 楞向 纹向
绘图符号
计算机代 码
FD
功能
瓦楞纸板方向 指示
纸板纵向方向 指示
图2-11 瓦楞纸板楞向 1-外面纸 2-瓦楞芯纸 3-内面纸 4-机械方向 5-瓦楞楞向
一、绘图设计符号与计算机代码
纸包装绘图设计符号与计算机代码 由欧洲瓦楞纸箱制造商联合会/欧洲硬 纸板联合会（FEFCO/ESBO）制定， 国际瓦楞纸箱协会（LCCA）批准在国 际间通用。
图2-1 管式折叠纸盒结构设计图 （a）结构设计图 （b）折叠折叠成型简图 1—端内板 2—后内板 3—后板 4—盖板 5—盖插入襟片 6—防尘襟片 7—端板 8—前板 9—底插入襟片 10—底板 11—粘合板
组，所以不能用L×B×H表示。
3、纸包装主要尺寸 对于长方体纸包装来说，一般有三个主要尺寸： ① 长度尺寸：纸包装容器盖部长边尺寸。 ② 宽度尺寸：纸包装容器盖部短边尺寸。 ③ 高度尺寸：纸包装容器从盖顶到容器底部的 垂直尺寸。
4、盒（箱）坯尺寸
盒（箱）坯尺寸用下式表示
纸包装结构设计 (1)
以一款纸质小鸭子（产品尺寸为：120mm ×100mm ×114mm ）为内装物，设计一款锁底式折叠纸盒包装盒。
锁底式结构简单、美观、经济，有一定的强度和密封性，是目前包装纸盒中运用最为普遍的锁合底结构，造价也比自动锁合底低。
任务说明1、熟悉白卡纸特性。
2、掌握旋转角以及成型角的区别。
3、掌握产品缓冲包装的设计原理。
4、掌握四棱柱锁底式纸盒的结构特征。
5、了解六棱柱、八棱柱锁底式纸盒的结构特征。
知识要点1、会查阅文献资料，收集所需要的盒型结构信息。
2、会根据产品尺寸计算制造尺寸。
3、会利用盒型结构设计软件熟练绘制锁底式折叠纸盒结构展开图。
4、会熟练绘制各种盒型的锁底式结构。
5、会操作盒型打样机（选修）。
技能要点Design of paperpackaging structure 一. 认识包装材料——白卡纸白卡纸是一种较厚实坚挺的白色卡纸，厚实坚挺，定量较大，定量从200g/m2到400g/m2不等;除白色外，通过对浆料进行染色，还可生产各种色泽的卡纸，如红卡、黑卡、灰卡等。
Design of paperpackaging structure典型应用：香烟、药品、化妆品、日用品等Design of paperpackaging structure 二.计算制造尺寸产品尺寸：100mm*55mm*40mm内衬尺寸：110mm*60mm*50mm制造尺寸：112mm*62mm*52mm本实例中，产品尺寸大小为100mm×55mm×40mm ，由于内装物的不规则性，因此考虑将用瓦楞纸板作为内衬结构，内衬结构的外形为一个直角梯形，其尺寸定义为110mm×60mm×50mm ，纸盒外包装的制造尺寸为112mm×62mm×52mm 。
Design of paperpackaging structure 三.绘制结构图1、何为管式折叠纸盒？•造型上定义：盒盖所在的盒面在诸个盒面中，面积最小，即B<L<H的折叠纸盒。
第二章 包装结构设计基础
纸包装设计尺寸与尺寸标注方法
1.内尺寸
内尺寸是指纸包装的容积尺寸。是计算纸盒或纸箱容积 及其商品内装物或内装包装配合的重要依据。
2.外尺寸
外尺寸是指纸包装的体积尺寸。是计算纸盒或纸箱体积及 其与外包装或运输仓储工具配合的重要设计依据。
3.制造尺寸
制造尺寸是指在结构设计图上标注的尺寸。是生产制造 包装以及模切压痕版设计的重要依据。
第二章 纸包装结构设计基础
第一节：纸包装结构设计基础
纸包装大概可分为纸盒、纸箱、纸袋、纸浆模塑 制品等。其中纸盒、纸箱等纸包装是用平页纸或 纸板成型的，与塑料、玻璃、金属以及纸浆模塑 制品等需要模具成型的包装制品在成型方法上有 着显著的区别。所以结构设计的基本方法也就与 众不同了。
一、纸盒包装特点 1. 优点 ① 原材料丰富、品种多、成本低； ② 比重0.7-0.8g/cm2，比同类容器的塑料盒还轻； ③ 生产设备投资比较少； ④ 纸盒式样千变万化，变化不需要更新设备； ⑤ 装饰性、陈列性比较强； ⑥ 适应性强。携带、使用、运输方便，生产设备可 全部自动化； ⑦ 废弃无公害，回收可再生利用。
（2）固定（粘贴）纸盒的特点
① 盒子高雅、华丽，可提高商品的身价。 一些礼品包装，尤其是月饼，采用此包装 价格可提高几倍。 ② 外形稳定，码垛强度高。 ③ 适用于小批量生产、订货；手工操作 多，生产率低、消耗材料多。
2. 纸箱 纸箱是由瓦楞纸板制成的箱型容器，规格标淮 化。主要用于运输包装。容量较小的也直接用于销 售包装。包装家用电器的瓦楞纸箱，其作用既是运 输包装，也是销售包装。 3. 4. 5. 6. 7. 纸袋 纸杯（碗） 纸罐 纸桶 纸浆模型制品
0.11~0.23
0.23~0.34 0.34~0.45 0.45~0.57
包装纸盒的结构设计
包装纸盒的结构设计包装纸盒是一种常见的包装材料，用于保护和包装不同类型的产品，如食品、电子产品、化妆品等。
设计一个合适的包装纸盒结构对产品的保护和展示都有重要的作用。
下面是一个关于包装纸盒结构设计的文章，介绍了常见的结构设计原则和技巧。
一、结构设计原则1.保护产品：包装纸盒的首要目标是保护产品，因此在结构设计上应考虑产品的形状、重量和易损性。
结构设计应确保产品在运输和储存过程中受到最小的损害。
可以使用缓冲材料（如泡沫、气泡膜）来保护产品，并采用合适的结构设计来提供支撑和防护。
2.提供便利使用：合理的结构设计可以提供便捷的使用体验。
例如，在食品包装上可以加入方便打开和密封的设计，化妆品盒子可以设计成易拆装和重复使用的形式。
结构设计应符合产品的使用习惯和操作方式，提供便利的打开、关闭和存储功能。
3.展示产品：包装纸盒的外观设计和结构设计是展示产品的重要方式之一、结构设计应使得产品能够清晰地展示出来，吸引消费者的注意力。
例如，可以使用透明或半透明的材料来设计窗口，让产品可见。
也可以设计特殊的结构来使产品以创新的方式展示出来。
4.节约材料：合理的结构设计可以有效地节约材料，减少成本。
可以通过优化结构设计、减少包装层次和尺寸等方式来降低包装纸盒的材料消耗。
同时，结构设计应考虑材料的可持续性和环境友好性，使用可回收或可降解的材料。
二、结构设计技巧1.基本结构：常见的包装纸盒基本结构包括正方形盒子、长方形盒子、圆柱形盒子等。
这些基本结构可以根据产品的特点和要求进行相应的变化和调整。
例如，可以设计带有分隔板的纸盒，以保护不同部分或多个产品。
2.折叠设计：折叠设计是一种常见的包装纸盒结构设计方式。
通过在纸盒上设计合适的折痕，并利用纸盒的整体性，可以实现包装纸盒的快速组装和拆卸。
折叠设计可以减少包装纸盒的成本和体积，提高包装效率。
3.内包装设计：内包装设计是保护产品的重要方式之一、可以使用缓冲材料或密封材料来保护产品，例如泡沫垫、气泡膜等。
3纸盒包装结构设计
3纸盒包装结构设计纸盒包装结构设计与实现是纸盒包装的关键环节之一，合理的结构设计可以提高包装的稳定性和安全性，同时也能够提升包装效率和降低成本。
下面将介绍一种常见的纸盒包装结构设计。
首先，纸盒包装结构设计需要考虑产品形状、尺寸以及包装要求等因素。
通过了解产品的特点，可以确定最佳的包装方案。
以下是一种常见的纸盒包装结构设计：1.确定纸盒的尺寸：根据产品的尺寸确定纸盒的外形尺寸，包括长度、宽度和高度。
确保纸盒能够完全容纳产品，同时要留出适当的余量以容纳包装材料。
2.设计纸盒的开槽方式：根据产品的特点和包装要求选择适当的开槽方式，常见的开槽方式有常规开槽、全开槽和部分开槽等。
开槽方式的选择应考虑到纸盒的折叠方便性和包装的整体稳定性。
3.设计纸盒的底部结构：纸盒的底部结构设计直接影响到包装的稳定性。
常见的底部结构设计包括自动底座、手工底座和密封底座等，选择合适的底部结构可以提高纸盒的承重能力。
4.设计纸盒的侧面结构：纸盒的侧面结构设计也是包装的重要组成部分。
根据产品的特点选择合适的侧面结构，常见的侧面结构设计包括直接折叠、锁扣式和拉块式等。
侧面结构的设计需要考虑到纸盒的整体稳定性和折叠的方便性。
5.添加适当的辅助结构：根据产品特点和包装要求，可以添加适当的辅助结构来增强纸盒的稳定性和安全性。
常见的辅助结构设计包括加固垫、内衬纸板和分隔板等，这些辅助结构可以有效地保护产品免受外部冲击。
6.考虑印刷和装饰：在纸盒包装结构设计的过程中，还需要考虑到印刷和装饰的要求。
根据产品的特点和市场定位选择适当的印刷和装饰方式，例如丝印、烫金、凸凹等。
印刷和装饰的设计可以提升产品的形象和吸引力。
综上所述，纸盒包装结构设计是纸盒包装的重要环节，它直接影响到包装的稳定性、安全性和效率。
合理的纸盒包装结构设计可以提高产品的包装质量，并满足市场需求。
在设计过程中，需要综合考虑产品特点、包装要求和印刷装饰等因素，最终实现最佳的包装结构设计。
纸包装结构设计要素(ppt 28页)
包装的设计要素
主要用于易损商品
4 手提式
包装的设计要素
A 提手与盒体分体式结构
B 提手与盒体一体式结构
5 开窗式
6 POP式
7
POP的意思是售卖的广告宣传，是
一种广告宣传与商品销售相结合的促销
形式。
8 7 吊挂式
包装的设计要素
10 特殊结构纸盒设计
包装的设计要素
纸盒结构设计的注意要点 1 考虑纸的厚度 2 注意摇盖的咬合关系 3 摇盖插舌的切割形状
B 通过改变盒体的体面关系而改变造型的手法。
包装的设计要素
C 利用纸张特性产生弧形面的手法。
D 局部位置进行变化 E 利用内壁翻转的手法
包装的设计要素
2 拟态象形
3
模仿一些自然界动植物及人物造形
的特征，通过简洁、概括的几何化表现手
法，使包装更具形象感、生动性和吸引力。
4 一般多用于儿童用品。
3 集合式
AB
包装的设计要素
4 考虑套裁节约成本
5 切口的美观
6 认清纸的纹理
7
纸张受压时，纵纹方向伸展，横纹方向收缩。
8
鉴别方法：将纸样刷上水，变U形，沿U形
方向弯曲的为横向纹，没产生弯曲的为纵向纹。
7 压痕线
8
纸在弯折时容易断裂，纸越厚，破坏率越
大，因此在生产时采用压痕的方法，使外角收缩
变内角。
8 纸盒的固定
a 别插组装
b 锁合组装
包装的设计要素
c 预粘式组装
包装的设计要素
B 盘式纸盒的盒盖结构 a 罩盖
b 摇盖式
c 连续差别式
d 抽屉式 e 书本式
包装的设计要素
包装的设计要素
包装结构设计基础知识
包装结构设计基础知识包装结构设计基础知识1、基本概念纸盒（纸箱）制图：将立体的纸盒展开成平面的盒片，用规定的线条绘制出其二维的盒片图，作为生产用的工作图。
习惯上，纸盒制图主要使用图线粗实线通常用来绘制盒片的模切线虚线通常用来绘制盒片的压痕线（内折）细实线对纸盒结构展开图进行尺寸标注2、模切压痕原理模切：机制纸盒除了需要在其表面印刷精美的装潢图案外，还得将最终纸盒展开的形状切出来，并且在需要折叠的位置事先压出折痕线（压痕线）两个重要工艺参数之一：压痕线宽度：由于压痕刀的作用使得纸板发生弯曲，从而使纸板在垂直于压痕刀方向的尺寸发生收缩。
因此在设计时必须在该方向上预留一定尺寸，以保证成品尺寸正确。
一般补偿原则：对于厚度较小的纸板（小于1mm）每条压痕线的补偿量为一个压痕刀片的厚度（0.74mm,习惯取0.7mm）对于厚度较大的纸板（大于1mm）如瓦楞纸板，则每条压痕线的补偿量为 1.5倍的纸板厚度。
*补刀位考虑到纸板有一定厚度，在一些相互交叠的部位预留一个或多个纸板厚度的尺寸，以保证成品角度的正确以及功能的实现。
3、刀板刀板是用来对印制好的纸板进行压痕、模切以形成纸盒盒柸的刀具。
常用刀片宽度为0.7mm。
4、平纸板纸盒生产工艺流程开切备料印刷表面加工冲切、落料制盒入库印刷制板①开切备料：将原材料按盒柸的大小和尺寸裁切成一定大小的纸柸（也称制作单元）。
②印刷制板：利用相关软件对纸盒结构图进行拼版设计，最终出分色片，而后拿去制版，为印刷纸盒做准备。
③表面加工：目的是为了提高其表面的耐摩擦性、耐油性、耐水性和装饰性。
常用方法：覆膜、上光、烫金、压花。
④冲切（模切）：主要完成切断和压痕。
⑤落料清废：去掉盒柸轮廓线之外的所有废纸边。
开切注意要点：a版面大小b版面版向c纸板的正反面d放头本讲重点：模切压痕原理（重点掌握）。
