硬态车削淬硬钢切屑形成机理及表面完整性研究
硬态切削

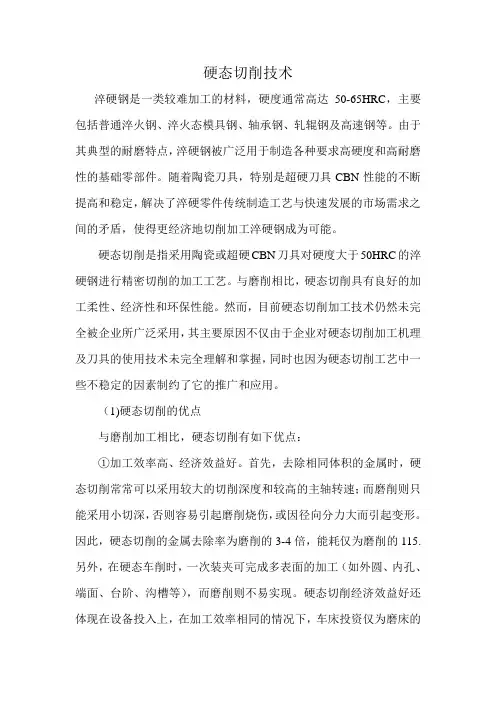

硬态切削技术淬硬钢是一类较难加工的材料，硬度通常高达50-65HRC，主要包括普通淬火钢、淬火态模具钢、轴承钢、轧辊钢及高速钢等。
由于其典型的耐磨特点，淬硬钢被广泛用于制造各种要求高硬度和高耐磨性的基础零部件。
随着陶瓷刀具，特别是超硬刀具CBN性能的不断提高和稳定，解决了淬硬零件传统制造工艺与快速发展的市场需求之间的矛盾，使得更经济地切削加工淬硬钢成为可能。
硬态切削是指采用陶瓷或超硬CBN刀具对硬度大于50HRC的淬硬钢进行精密切削的加工工艺。
与磨削相比，硬态切削具有良好的加工柔性、经济性和环保性能。
然而，目前硬态切削加工技术仍然未完全被企业所广泛采用，其主要原因不仅由于企业对硬态切削加工机理及刀具的使用技术未完全理解和掌握，同时也因为硬态切削工艺中一些不稳定的因素制约了它的推广和应用。
（1)硬态切削的优点与磨削加工相比，硬态切削有如下优点：①加工效率高、经济效益好。
首先，去除相同体积的金属时，硬态切削常常可以采用较大的切削深度和较高的主轴转速；而磨削则只能采用小切深，否则容易引起磨削烧伤，或因径向分力大而引起变形。
因此，硬态切削的金属去除率为磨削的3-4倍，能耗仅为磨削的115.另外，在硬态车削时，一次装夹可完成多表面的加工（如外圆、内孔、端面、台阶、沟槽等），而磨削则不易实现。
硬态切削经济效益好还体现在设备投入上，在加工效率相同的情况下，车床投资仅为磨床的1/3-1/2，且占地面积小，辅助系统费用低。
②清洁的加工工艺。
硬态切削所用的刀具，基本可不使用切削液，节省了相关的切削液供给装置和处理装置，大大节省了投资费用。
另外，一般切削液中大多含有毒和有害物质，会对环境造成污染，也危害操作者的健康。
③良好的整体加工质量。
以硬态车削为例，工件安装次数的减少，可使工件各几何要素获得较高的位置精度，工件表面也不会引起烧伤或微裂纹。
目前硬态车削的加工精度可达175级，表面粗糙度Ra为0.8 ^-0.2pm。
精密干式硬态车削淬硬工具钢时表面粗糙度的参数优化
