压力和液位传感器测量实验
液位传感器工作原理
液位传感器工作原理
液位传感器是一种用于测量液体水平的设备，广泛应用于工业自动化控制系统中。
它可以通过测量液体的压力、电容、超声波等物理量来确定液体的高度或深度。
1. 压力式液位传感器工作原理：
压力式液位传感器通过测量液体对传感器底部施加的压力来确定液位高度。
传
感器底部设有一个压力传感器，当液体高度改变时，液体对传感器底部施加的压力也会相应改变。
传感器将这个压力转化为电信号，然后通过转换器转换为相应的液位信号。
2. 电容式液位传感器工作原理：
电容式液位传感器利用液体与电极之间的电容变化来测量液位高度。
传感器内
部有两个电极，一个是固定的，另一个是浸入液体中的。
当液位改变时，液体与电极之间的电容也会相应改变。
传感器测量这个电容变化，并将其转换为液位信号。
3. 超声波液位传感器工作原理：
超声波液位传感器利用超声波的传播时间来测量液位高度。
传感器发射一束超
声波，当超声波遇到液体时，一部分超声波被液体反射回传感器。
传感器测量超声波的传播时间，并通过计算来确定液位高度。
以上是常见的液位传感器工作原理，不同类型的传感器适用于不同的应用场景。
在选择液位传感器时，需要考虑液体的性质、工作环境的条件以及测量精度等因素。
液位传感器在工业自动化控制中扮演着重要的角色，能够实时监测和控制液体的水平，提高生产效率和安全性。
差压变送器测量液位的原理

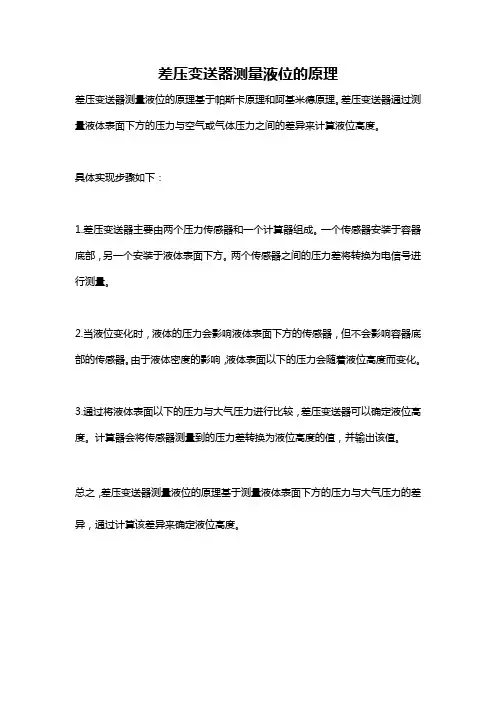

差压变送器测量液位的原理
差压变送器测量液位的原理基于帕斯卡原理和阿基米德原理。
差压变送器通过测量液体表面下方的压力与空气或气体压力之间的差异来计算液位高度。
具体实现步骤如下：
1.差压变送器主要由两个压力传感器和一个计算器组成。
一个传感器安装于容器底部，另一个安装于液体表面下方。
两个传感器之间的压力差将转换为电信号进行测量。
2.当液位变化时，液体的压力会影响液体表面下方的传感器，但不会影响容器底部的传感器。
由于液体密度的影响，液体表面以下的压力会随着液位高度而变化。
3.通过将液体表面以下的压力与大气压力进行比较，差压变送器可以确定液位高度。
计算器会将传感器测量到的压力差转换为液位高度的值，并输出该值。
总之，差压变送器测量液位的原理基于测量液体表面下方的压力与大气压力的差异，通过计算该差异来确定液位高度。
传感器实验报告
传感器实验报告实验⼀、⼆、三应变⽚单臂、半桥、全桥特性实验⼀、实验原理电阻应变式传感器是在弹性元件上通过特定⼯艺粘贴电阻应变⽚来组成。
⼀种利⽤电阻材料的应变效应将⼯程结构件的内部变形转换为电阻变化的传感器，此类传感器主要是通过⼀定的机械装置将被测量转化成弹性元件的变形，然后由电阻应变⽚将变形转换成电阻的变化，再通过测量电路将电阻的变化转换成电压或电流变化信号输出。
可⽤于能转化成变形的各种⾮电物理量的检测，如⼒、压⼒、加速度、⼒矩、重量等，在机械加⼯、计量、建筑测量等⾏业应⽤⼗分⼴泛。
根据表中数据画出实验曲线后，计算灵敏度S＝ΔV/ΔW（ΔV输出电压变化量，ΔW重量变化量）和⾮线性误差δ(⽤最⼩⼆乘法)，δ=Δm/yFS ×100％式中Δm为输出值（多次测量时为平均值）与拟合直线的最⼤偏差：yFS满量程输出平均值，此处为200g。
四、思考题1、ΔR转换成ΔV输出⽤什么⽅法?通过电阻的分压，将电阻两端的电压测量出来经过差动放⼤器。
从⽽将ΔR转换成ΔV。
2、根据图4机头中应变梁结构，在振动台放置砝码后分析上、下梁⽚中应变⽚的应变⽅向(是拉?还是压?+压变⼤)。
所连接的应变⽚电阻中，带有符号↑是拉伸，电阻会变⼤；带有符号↓的是压缩，电阻会减⼩。
3、半桥测量时两⽚不同受⼒状态的电阻应变⽚接⼊电桥时，应接在：（1）对边?（2）邻边?为什么?应该接在邻边，这样能保证测量的灵敏度，同时能使⼀些去除⼲扰因素的影响。
4、应变⽚组桥时应注意什么问题?要注意应变⽚的受⼒状态和接⼊电路时的位置。
实验五应变直流全桥的应⽤—电⼦秤实验⼀、实验原理常⽤的称重传感器就是应⽤了箔式应变⽚及其全桥测量电路。
数字电⼦秤实验原理如图5—1。
本实验只做放⼤器输出Vo实验，通过对电路的标定使电路输出的电压值为重量对应值，电压量纲（V）改为重量量纲（g）即成为⼀台原始电⼦秤。
图5—1 数字电⼦称原理框图⼆、实验结果表5电⼦称实验数据⼆、实验分析实验⼋移相器、相敏检波器实验⼀、实验原理1、移相器⼯作原理：图8—1为移相器电路原理图与实验箱主板上的⾯板图。
压力式液位传感器工作原理
压力式液位传感器工作原理
压力式液位传感器利用水压的特性，通过测量水压力的变化来判断液位高低。
传感器的主体是一个细长的管体，通常由不锈钢或塑料制成。
管体内装有一个气体或液体，连接着一个压力传感器，当管体浸入液体中时，液体的重量将使管体发生微小的变形，导致管体内的气体或液体的压力发生变化，传感器依据这个压力变化进行测量，计算出液位的高度。
传感器浸入液体后，管体顶部与传感器之间的压力差称作差压(或称液位压差)。
通过校准传感器的线性度和灵敏度，可以将所测得的压力值经过转化为标准液位高度，实现液位的实时监测及控制。
这种传感器的主要优点是可靠性和精度高，同时也具有耐腐蚀、抗震、抗干扰等优点，适用于各类工业领域的液位测量。
传感器与检测技术实验报告
西华大学实验报告（理工类）开课学院及实验室：自动检测及自动化仪表实验室实验时间：年月日一、实验目的1．观察了解箔式应变片的结构及粘贴方式；2．测试应变梁变形的应变输出；3．比较各桥路间的输出关系；4．比较金属应变片与半导体应变片的各种的特点。
二、实验原理应变片是最常用的测力传感元件。
当用应变片测试时，应变片要牢固地粘贴在测试体表面，当测件受力发生形变，应变片的敏感栅随同变形，其电阻值也随之发生相应的变化。
通过测量电路，转换成电信号输出显示。
三、实验设备、仪器及材料直流稳压电源（±4V档）、电桥、差动放大器、箔式应变片、测微头、（或双孔悬臂梁、称重砝码）、电压表。
四、实验步骤（按照实际操作过程）1．调零。
开启仪器电源，差动放大器增益置100倍（顺时针方向旋到底），“＋、－”输入端用实验线对地短路。
输出端接数字电压表，用“调零”电位器调整差动放大器输出电压为零，然后拔掉实验线。
调零后电位器位置不要变化，调零后关闭仪器电源。
2．按图1.1将实验部件用实验线连接成测试桥路。
桥路中R1、R2、R3、和WD为电桥中的固定电阻和直流调平衡电位器，R为金属箔式应变片（可任选上、下梁中的一片工作片）。
直流激励电源为±4V。
3．确认接线无误后开启仪器电源，并预热数分钟。
测微头装于悬臂梁前端的永久磁钢上，并调节使应变梁处于基本水平状态。
调整电桥WD电位器，使测试系统输出为零。
4．旋动测微头，带动悬臂梁分别作向上和向下的运动，以悬臂梁水平状态下电路输出电压为零为起点，向上和向下移动各5mm，测微头每移动0.5mm记录一个差动放大器输出电压值，并列表。
5．直流半桥：保持差动放大器增益不变，将R2换成与应变片R工作状态相反的另一金属箔式应变片，（若R拉伸，换上去的应为压缩片）形成半桥。
重复单臂电桥的步骤；6．直流全桥：保持差动放大器增益不变，将R1换成与应变片R工作状态相反的另一金属箔式应变片，（若R拉伸，换上去的应为压缩片），将 R3换成与应变片R工作状态相同的另一金属箔式应变片，形成全桥。
基于传感器的压力液位检测系统设计
基于传感器的压力液位检测系统设计简介本文档旨在介绍一种基于传感器的压力液位检测系统的设计。
设计目标该系统的设计目标包括但不限于以下几点：- 实时监测液体的压力和液位；- 提供可靠的数据，以便用户能够准确了解液体的状态；- 高度精度和稳定性；- 易于安装和使用。
系统组成该压力液位检测系统主要由以下几个组件组成：1. 压力传感器：用于测量液体的压力，并将其转化为电信号；2. 液位传感器：用于测量液体的液位，并将其转化为电信号；3. 控制器：接收传感器转化的电信号，并进行处理和分析，以得出液体的压力和液位数据；4. 显示屏：用于显示液体的压力和液位数据，使用户能够直观地了解液体的状态；5. 电源供应：提供系统所需的电力。
工作原理该系统的工作原理如下：1. 压力传感器通过测量液体对其施加的压力，将其转化为相应的电信号；2. 液位传感器通过测量液体的液位高度，将其转化为相应的电信号；3. 控制器接收传感器传来的电信号，并根据预设的算法对其进行处理和分析，从而得出液体的压力和液位数据；4. 显示屏将处理后的数据展示给用户，使其能够直观地了解液体的状态。
实施步骤下面是设计该系统的一般实施步骤：1. 进行需求分析，明确系统的设计目标；2. 选择合适的压力传感器和液位传感器，确保其满足系统要求；3. 设计并实现传感器与控制器之间的连接和数据传输；4. 开发控制器的算法和逻辑，确保准确地计算出液体的压力和液位数据；5. 连接显示屏和控制器，并确保其正常工作；6. 进行系统测试和调试，确保其稳定性和精确性；7. 完成系统的安装和部署，并提供使用说明。
总结基于传感器的压力液位检测系统设计是一个复杂而具有挑战性的任务，但通过合理的规划和实施，我们可以实现高精度和可靠的液体状态监测。
该系统的设计目标、组成和工作原理在本文档中得到了详细阐述，并提供了一般的实施步骤。
希望本文档能为设计和开发基于传感器的压力液位检测系统提供一定的指导和帮助。
《传感器原理及应用》实验报告
《传感器原理及实验》实验报告2011～2012学年第1学期专业测控技术及仪器班级姓名学号指导教师王慧锋电子与信息实验教学中心2011年9月实验一金属箔式应变片――单臂电桥性能实验一、实验目的了解金属箔式应变片的应变效应，单臂电桥工作原理和性能。
二、基本原理本实验说明箔式应变片及单臂直流电桥的原理和工作情况。
应变片是最常用的测力传感元。
电阻丝在外力作用下发生机械变形时，其电阻值发生变化，这就是电阻应变效应，描述电阻应变效应的关系式为：ΔR／R＝Kε式中ΔR／R为电阻丝电阻相对变化，K为应变灵敏系数,ε=Δl/l为电阻丝长度相对变化，金属箔式应变片就是通过光刻、腐蚀等工艺制成的应变敏感元件，通过它转换被测部位受力状态的变化。
电桥电路是最常用的非电量测量电路中的一种，当电桥平衡时，电桥的作用完成电阻到电压的比例变化，电桥的输出电压反映了相应的受力情况。
单臂电桥输出电压U o1= EKε/4。
三、需用器件与单元：应变式传感器实验模板、应变式传感器－电子秤、砝码、数显表、±15V电源、±4V电源、万用表（自备）。
四、实验步骤：1、根据图（1－1）应变式传感器（电子秤）已装于应变传感器模板上。
传感器中各应变片已接入模板的左上方的R1、R2、R3、R4。
加热丝也接于模板上，可用万用表进行测量判别，R1＝R2＝R3＝R4＝350Ω，加热丝阻值为50Ω左右图1－1 应变式传感器安装示意图2、接入模板电源±15V（从主控台引入），检查无误后，合上主控台电源开关，将实验模板调节增益电位器R W3顺时针调节大致到中间位置，再进行差动放大器调零，方法为将差放的正负输入端与地短接，输出端与主控台面板上数显表输入端V i相连，调节实验模板上调零电位器R W4，使数显表显示为零（数显表的切换开关打到2V档）。
关闭主控箱电源（注意：当R w3、R w4的位置一旦确定，就不能改变。
一直到做完实验三为止）。
《化学实验室中的传感器应用》
化学实验室中的传感器应用传感器是现代科学实验中不可或缺的重要工具。
在化学实验室中，传感器的应用已经渗透到了各个领域，它们能够快速、准确地检测和监测实验过程中的各种物理和化学参数，大大提高了实验的准确性和效率。
本文将以实际工作经验为基础，介绍几种在化学实验室中常用的传感器及其应用。
一、温度传感器温度是化学反应过程中最重要的参数之一。
温度传感器可以实时监测反应体系的温度变化，确保实验在适宜的温度条件下进行。
在化学实验室中，常用的温度传感器有热电偶、热电阻和温度计等。
热电偶是一种非接触式温度传感器，具有响应速度快、测量范围广等优点，适用于高温环境的测量。
热电阻则是一种接触式温度传感器，具有测量精度高、稳定性好等特点，适用于常温环境的测量。
温度计则是一种直接显示温度的传感器，操作简单，但测量范围和精度相对较低。
二、压力传感器在化学实验中，压力的变化往往与反应速率、产物等密切相关。
压力传感器可以实时监测实验体系中的压力变化，为研究者提供重要数据。
在化学实验室中，常用的压力传感器有气压计、压力表和压力传感器等。
气压计主要用于测量大气压力，而压力表则用于测量容器内的压力。
压力传感器则可以实现对微小压力的精确测量，适用于各种实验场景。
三、液位传感器在化学实验中，液体的体积和液位的变化常常需要实时监测。
液位传感器可以准确测量容器内的液位高度，确保实验的安全性和准确性。
在化学实验室中，常用的液位传感器有浮球式液位传感器、超声波液位传感器和磁翻板液位传感器等。
浮球式液位传感器通过浮球的浮沉来控制液位的测量，结构简单，但测量范围有限。
超声波液位传感器则利用超声波的传播速度来测量液位，具有测量范围广、精度高等优点。
磁翻板液位传感器则通过磁性翻板的翻转来测量液位，具有结构稳定、可靠性好等特点。
四、气体传感器在化学实验中，气体的性质和浓度对实验结果具有重要影响。
气体传感器可以实时监测实验体系中的气体成分和浓度，为研究者提供重要参考。
《传感器原理及应用》实验指导书
实验二 压阻式压力传感器的压力测量实验
一、实验目的：了解扩散硅压阻式压力传感器测量压力的原理和方法。
二、基本原理：扩散硅压阻式压力传感器在单晶硅的基片上扩散出P型或N型电阻条，接成电桥。在压力作用下， 根据半导体的压阻效应， 基片产生应力，电阻条的电阻率产生很大变化，引起电阻的变化，我 们把这一变化引入测量电路，则其输出电压的变化反映了所受到的压 力变化。
五、思考题：
试设计利用£的变化测谷物湿度的传感器原理及结构？能否叙述一下 在设计中应考虑哪些因素？
实验六 转速的测量
（
一、实验目的：了解磁电式传感器测量转速的原理。
二、基本原理：基于电磁感应原理，N匝线圈所在磁场的磁通变化时，线 圈中感应电势e=-d©/dt发生变化，因此当转盘上嵌入N个磁棒时，每 转一周线圈感应电势产生N次的变化，通过放大、整形和计数的电路即可 以测量转速。
三、实验设备：震动台、压电传感器、检波、移相、低通滤波器模板、压电 式传感器实验模板、双线示波器。
四、实验方法和要求：
1、压电传感器已装在震动台面上。
2、将低频震荡器信号接入到台面三源板震动源的激励插孔。
3、将压电传感器输出两端插入到压电传感器实验模板两输入端， 与传 感器外壳相连的接线端接地，另一端接R1。将压电传感情实验模 板电路输出端Vol接R6。将压电传感器实验模板电路输出端V02接入低通滤波器输入端Vi，低通滤波器输出Vo与示波器相连。
2、开启电源， 调节测微头使霍尔片在磁钢中间位置并使数显表指示为 零。
3、测微头向轴向方向推进，每转动0.2mm记下一个输出电压读数， 直到读数近似不变。
液位传感器工作原理
液位传感器工作原理
液位传感器是一种用于测量液体（如水、油、酒精等）表面高度或液位的设备。
它具有以下工作原理：
1. 静压原理：液位传感器通过测量液体的静压力来确定液位高度。
它包括一个与液面接触的传感器头和一个位于传感器头内部的压力传感器。
当液体的高度增加时，液体的静压力也会增加，通过测量传感器头内部压力的变化，可以获得液位的信息。
2. 浮子原理：浮子式液位传感器通过浮子的上下浮动来检测液位的变化。
传感器中的浮子会随着液位的升降而上下移动。
浮子上通常安装有磁体，而液位传感器上则有一个或多个磁性传感器，通过检测浮子上磁体的位置，可以确定液位的高度。
3. 电容原理：电容式液位传感器利用液体对电容值的影响来测量液位的变化。
传感器中包含一个或多个电极，当液体与电极接触时，会形成一个电容。
随着液位的升高或降低，电容的值会发生变化，通过测量电容值的变化，可以确定液位的高度。
4. 超声波原理：超声波液位传感器利用超声波的反射原理来测量液位的高度。
传感器头发射超声波脉冲，当波脉冲遇到液体表面时，会被反射回传感器。
通过测量波脉冲的往返时间，可以计算出液面与传感器之间的距离，从而确定液位的高度。
这些工作原理各有特点，可以根据需求选择适合的液位传感器类型来测量不同类型液体的液位高度。
双容型水箱实验报告
机械电子工程原理实验报告双容型水箱液位及PID控制综合实验组员:XXXXXX年X月实验一压力传感器特性测试及标定测量实验一、实验目的1、了解本实验装置的结构及组成。
2、掌握压力传感器的实验原理及方法，对压力传感器进行标定。
二、实验设备1、德普施双容水箱一台。
2、PC 机及 DRLINK4.5 软件。
三、实验原理图 1-1 传感器装置图本实验传感器如图1-1所示，使用二个扩散硅压阻式压力传感器，分别用来测量上水箱水柱压力，下水箱水柱压力。
扩散硅压阻式压力传感器实质是硅杯压阻传感器。
它以N型单晶硅膜片作敏感元件，通过扩散杂质使其形成4个P型电阻，形成电桥。
在压力作用下根据半导体的压阻效应，基片产生应力，电阻条的电阻率产生很大变化，引起电阻的变化，使电桥有相应输出。
经过后级电路的放大处理之后输出0~5V之间的电信号。
扩散硅压力传感器的输出随输入呈线性关系，输出特性曲线一般是一条直线，一般使用传感器前需要对此传感器进行标定，通常的做法是取两个测量点（x1，y1）和（x2， y2）然后计算特性直线的斜率K和截距B 即可。
由于扩散硅压力传感器承受的水压力及水的液位高度成正比，因此扩散硅压力传感器通常也用来测量液位高度。
四、实验内容及结果图1-2 上水槽压力传感器特性测试及标定测量实验图1-3 下水槽压力传感器特性测试及标定测量实验5）压力传感器的标定系数值表。
表1-1 压力传感器标定系数值传感器K值B值液位1传感器0.06440-7.98567液位2传感器0.065166-12.63056）依据压力传感器标定系数值绘制的压力传感器特性曲线如图1-3，图1-4所示：图1-3 上水槽压力传感器特性曲线图1-4 下水槽压力传感器特性曲线五、思考题1.在做本实验的时候，为何2次标定的液位高度不能够太接近？答：由于液位高度及电压值为线性关系，故2次标定的液位高度要保持一定距离，这样可以有效降低系统误差。
在控制过程中由于水泵抽水压力冲击传感器等影响会对液位传感器产生一定程度的干扰。
液位测量原理及其方法
液位测量原理及其方法液位测量是工业自动化领域中非常重要的一项技术，用于测量容器中液体的高度或深度。
液位测量的原理和方法有多种，下面将详细介绍几种常见的原理和方法。
1.水尺法：水尺法是一种直观、简单的液位测量方法。
通过在容器边缘固定一根透明的水尺，当液体升高时，液位也会随之上升，通过读取水尺上刻度来获得液体的高度。
这种方法适用于小容器和操作较简单的场景。
2.压力法：压力法利用液位所产生的静水压力来测量液位的高度。
在容器底部设置一个压力传感器，当液体的高度增加时，液体对传感器的压力也会增加。
通过测量传感器上的压力变化，可以确定液体的高度。
这种方法适用于连续液位测量，常用于大容器和高精度要求的场景。
3.浮子法：浮子法利用浮子的浮力来测量液位的高度。
常见的浮子有磁性浮子和浮子杆。
通过固定浮子在容器内并使其与表头相连，当浮子随着液位的升降而移动时，表头也会随之上下移动，通过读取表头上的刻度来确定液位的高度。
这种方法适用于中小容器和较低精度要求的场景。
4.音频法：音频法是通过液体对声波传播的速度和传播路径的改变来测量液位高度的方法。
将声波传感器固定在容器的顶部，当液体高度升高时，声波的传播路径和速度会发生变化，通过测量声波的时间差和传播路径的变化，可以确定液位的高度。
这种方法适用于易挥发、腐蚀性强或高温的液体测量。
5.毛细管法：毛细管法利用液体在毛细管中的上升高度与容器中液位的高度成正比的原理来测量液位。
通过将毛细管插入容器中，当液位升高时，液体会在毛细管中上升，通过测量液体在毛细管中的上升高度来确定液位的高度。
这种方法适用于小容器和较高精度要求的场景。
总结：液位测量原理和方法多种多样，选择适合的原理和方法主要根据具体的应用场景、液体性质、精度要求和经济性来决定。
在进行液位测量时，还应考虑液体的特性、环境条件和测量结果的可靠性，选用合适的传感器和仪表，并进行正确的校准和调试，以确保测量的准确性和可靠性。
压力、液位变送器的认识和校验
压力、液位变送器的认识和校验
压力变送器和液位变送器是常见的工业自动化仪表，主要用于测量液体或气体的压力和液位。
压力变送器的核心部件是一个压力敏感元件，通常是陶瓷膜片，受到压力作用后会产生微小的形变。
这种形变导致连接在膜片背面的电阻值发生变化，通过电子线路检测这一变化并转换为一个与压力成正比的电压信号。
为了确保准确性，压力变送器需要进行校准。
真正的校准需要使用一台标准压力源输入变送器。
校准的目的是找准输入部分（输入变送器的压力）、A/D转换电路和环路电流输出电路的变化关系。
液位变送器则用于测量液体的高度或深度。
它们可以是基于扩散硅、电容、浮球等原理工作的。
例如，扩散硅压力变送器的工作原理是：被测介质的压力直接作用于传感器的膜片上，使膜片产生与介质压力成正比的微位移，从而改变传感器的电阻值。
这一电阻变化会被电子线路检测并转换为一个与压力成正比的标准测量信号。
对于液位变送器的校验，通常需要进行实际的实验操作，如“自动化仪表实验六液位变送器的工作原理认识和校验实验”所描述。
总的来说，无论是压力变送器还是液位变送器，为了保证其测量的准确性和稳定性，都需要进行定期的校准和校验。
压力式液位计工作原理【附图】
压力式液位计采用静压测量原理，当液位变送器投入到被测液体中某一深度时，传感器迎液面受到的压力的同时，通过导气不锈钢将液体的压力引入到传感器的正压腔，再将液面上的大气压Po与传感器的负压腔相连，以抵消传感器背面的Po，使传感器测得压力为：ρ.g.H，通过测取压力P，可以得到液位深度。
其公式为：Ρ=ρ.g.H+Po式中：P：变送器迎液面所受压力；ρ：被测液体密度；g：当地重力加速度；Po：液面上大气压；H：变送器投入液体的深度。
压力式液位计的测量原理：压力式液位计是基于测压仪表所测压力高低来测量液位的原理，主要用于敞口容器的液位测量，针对不同的测量对象，可以分别采用不同的方法。
（1）用测压仪表测量如图4—7（a）所示。
测压仪表（压力表或压力变送器）通过引压导管与容器底部相连，由测压仪表的指示便可知道液位的高度。
若需要信号远传，则可以采用传感器或变送器进行压力一电气信号转换。
必须指出，只有测压仪表的测压基准点与低液位一致时，式（4—9）的关系才能成立。
如果测压仪表的测压基准点与低液位不一致，必须要考虑附加液柱的影响，要对其进行修正。
这种方式适用于黏度较小、洁净液体的液位测量。
当测量黏稠、易结晶或含有颗粒液体的液位时，由于引压导管易堵塞，不能从导管引出液位信号，可以采用如图4—7（b）所示的法兰式压力变送器测量液位的方式。
（2）用吹气法测量对于测量有腐蚀性、高黏度或含有悬浮颗粒液体的液位，也可以采用吹气法进行测量，如图4—8所示。
在敞口容器中插入一根导管，压缩空气经过滤器、减压阀、节流元件、转子流量计，后由导管下端敞口处逸出。
压缩空气p1的压力根据被测液位的范围，由减压阀2控制在某一数值上；p2的压力是通过调整节流元件3保证液位上升至高点时，仍有微量气泡从导管下端敞口处逸出。
由于节流元件前的压力pl变化不大，根据流体力学原理，当满足p2≤0.528p1的条件时，可以达到气源流量恒定不变的要求。
正确合理地选择吹气量是吹气式液位计的关键。
压力液位计工作原理
压力液位计工作原理
压力液位计是一种常用的测量液体水平高度的仪器。
它基于压力传感技术，通过测量液体对传感器的压力来确定液位高度。
压力液位计的工作原理如下：
1. 设备安装：将液位计安装在液体容器的侧壁上，使其与液体接触。
2. 压力传感器：液位计内置有一个压力传感器，它通常是一个膜片或弯曲管的形式。
3. 液体压力：当液体高度变化时，液体对传感器的作用力也会相应变化。
液体高度越高，对传感器施加的压力就越大，反之亦然。
4. 传感器输出：传感器将这个压力信号转化为电信号输出，输出的电信号通常是模拟信号，可以是电压、电流等形式。
5. 读数显示：通过将传感器的输出信号连接到一个电子显示仪表或计算机系统上，可以实时显示液位的高度。
需要注意的是，压力液位计的测量精度受到液体密度、液体温度和液体的压缩性等因素的影响。
因此，在实际应用中，需要进行校准和补偿来提高测量精度。
压力液位传感器工作原理
压力液位传感器工作原理嘿，咱聊聊压力液位传感器这神奇的玩意儿！这压力液位传感器啊，就像是一个超级敏锐的小侦探，时刻关注着液位的变化。
它到底是咋工作的呢？其实啊，压力液位传感器主要是通过测量液体对传感器的压力来确定液位的高度。
这就好比你站在一个游泳池旁边，看着水面的高低。
当水越多的时候，水面就越高，对你产生的压力也就越大。
压力液位传感器就是利用这个原理，把液体的压力转化为电信号，然后告诉我们液位的情况。
想象一下，如果没有压力液位传感器，那我们在很多场合可就抓瞎了。
比如在化工工厂里，那些大罐子里面装着各种化学液体，如果不知道液位的高度，那可就危险了。
压力液位传感器就像一个忠诚的卫士，时刻守护着这些液体，确保一切都在安全的范围内。
压力液位传感器通常由一个感应元件和一个信号处理单元组成。
感应元件就像是一个敏感的小鼻子，能够感受到液体的压力变化。
当液体的压力发生变化时，感应元件就会产生相应的电信号。
这个电信号就像是一个小信使，把液位的信息传递给信号处理单元。
信号处理单元呢，就像是一个聪明的大脑，它会对这个电信号进行处理和分析。
它会把电信号转化为我们能够理解的数字或者模拟信号，然后显示在仪表盘或者电脑屏幕上。
这样，我们就可以轻松地知道液位的高度了。
在不同的场合，压力液位传感器的工作方式也会有所不同。
比如说，在一些高温高压的环境下，压力液位传感器需要具备更强的耐压和耐高温能力。
这就像一个勇敢的战士，在恶劣的环境中依然坚守岗位。
而在一些高精度的测量场合，压力液位传感器则需要具备更高的精度和稳定性。
这就像一个细心的工匠，精心打造每一个细节。
有些压力液位传感器还可以通过无线通信的方式把液位信息传递给我们。
这就太方便了！就好比你有一个魔法小助手，随时随地都能告诉你液位的情况。
不管你是在办公室里，还是在千里之外的地方，只要有信号，你就能掌握液位的动态。
而且啊，压力液位传感器的应用范围可广了。
它不仅可以用在化工、石油、制药等工业领域，还可以用在我们日常生活中的一些地方。
液位测量方法与实践
电容式液位计
电容式液位计利用液位高低变化影响电 容器电容量大小的原理进行测量。依此原理还 可进行其它形式的物位测量。电容式液位计的 结构形式很多，有平极板式、同心圆柱式等等。 它的适用范围非常广泛，对介质本身性质的要 求不象其它方法那样严格，对导电介质和非导 电介质都能测量，此外还能测量有倾斜晃动及 高速运动的容器的液位。不仅可作液位控制器。 还能用于连续测量。电容式液位计的这些特点
钢带浮子式液位计
右图为直读 式钢带浮子式液位计， 这是一种最简单的液 位计，一般只能就地 显示。
浮筒式液位计
浮筒式液位计属于变 浮力液位计，当被测液 面位置变化时，浮筒浸 没体积变化，所受浮力 也变化，通过测量浮力 变化确定出液位的变化 量。右图为浮筒式液位 计原理图。
图中：1-浮筒；2-弹簧； 3-差动变压器 。
一、全反射型光纤液位计
• 组成：液位敏感元件、传输光信号的光纤、光源和光
电测单元。
• 基本原理：光源所发射的光线通过发射光纤照射到
敏感元件——棱镜上，当棱镜处于气体中，棱镜将光 线全部反射到接受光纤，并传到光电元件上。当棱镜 处在液体中，由于液体的折射率比空气大，其中一部 分光线将透过界面而泄露到液体中去，从而光电元件 所接受到的光强减弱。
图所示的液位计是用弹簧平衡浮力，用 差动变压器测量浮筒位移，平衡时压缩弹簧的 弹力与浮筒浮力及重力G平衡。即
kx gAH G
式中 k——弹簧刚度(N／m)； x——弹簧压缩量(m)；
——液体密度(kg／m3)；
H——浮筒浸入深度(m)；
A——浮筒截面积(m2)。
液位高度变化与弹簧变形量成正比。 弹簧变形量可用多种方法测量，既可就地指示， 也可用变换器(如差动变压器)变换成电信号进 行远传控制。
液位测量传感器的原理及应用
液位测量传感器的原理及应用液位测量传感器是一种常用的仪器设备，用于测量液体中的液位高度。
它具有广泛的应用领域，无论是工业生产还是日常生活中，液位测量传感器都发挥着重要的作用。
本文将介绍液位测量传感器的原理和一些常见的应用。
一、液位测量传感器的原理液位测量传感器的原理基于物理性质的变化，通过测量液体中的某种性质来确定液位的高度。
以下是几种常见的液位测量原理：1. 压力传感原理液位测量传感器中的压力传感器是最常见的类型之一。
当液体高度增加时，液体的压力也随之增加。
传感器通过测量液体对传感器底部施加的压力来确定液位高度。
2. 超声波传感原理超声波液位传感器通过发射超声波脉冲并测量传播时间来确定液位的高低。
当超声波遇到液体时，一部分能量会被反射回传感器，根据反射时间可以计算液位高度。
3. 电容传感原理电容液位传感器基于液体对电容器电容值的影响来测量液位高度。
当液体高度变化时，液体与电容器之间的介质常数也会发生变化，从而导致电容值的变化。
传感器通过测量电容值的变化来确定液位高度。
4. 演电传感原理演电液位传感器利用液体与电极之间的电阻变化来测量液位高度。
电极通常被放置在液体的表面，当液体高度改变时，液体与电极之间的电阻也会发生变化。
通过测量电阻值的变化来判断液位的高低。
二、液位测量传感器的应用液位测量传感器在工业生产中起到了至关重要的作用。
以下是液位测量传感器的一些常见应用：1. 炼油行业在炼油过程中，液位测量传感器被广泛应用于储油罐和流程容器中，用于监测液体的液位和流量。
它可以确保生产过程的稳定性和安全性，同时实现自动控制。
2. 化学工业在化学工业中，液位测量传感器常用于反应釜、储罐和管道中。
它可以监测液体的液位和温度，以确保化学反应的精确控制和安全操作。
3. 饮食行业在食品和饮料生产中，液位测量传感器被用于罐装和灌装流程中，确保产品的一致性和质量。
它可以监测液体的液位和流量，控制灌装的准确性和速度。
4. 污水处理液位测量传感器在污水处理中起到了关键作用。
压力和液位传感器测量实验
8. 每间隔5分钟，记录塔内液体的高度，观察液位的控制精度。
9. 在塔内液体高度不变的情况下，改变塔内气体的压力，观察压力传感器和液位传感器的变化，每次气体压力改变0.01MPa，记录传感器的数值。
表1：压力测量原始数据记录表（日期：2014年4月28日气温：22.5℃）序号实验时间压力显示值(MPa) 液体高度(cm)液体温度(℃)1 15:40 0.006 0.00 20.52 15:45 0.010 10.00 19.03 15:47 0.021 20.00 19.24 15:50 0.030 30.00 19.45 15:52 0.040 40.00 19.46 15:54 0.050 50.00 19.57 15:56 0.060 60.00 19.58 15:58 0.070 70.00 19.49 16:00 0.080 80.00 19.410 16:02 0.085 85.00 19.311 16:07 0.085 85.00 19.312 16:15 0.080 80.00 19.313 16:17 0.070 70.00 19.314 16:19 0.060 60.00 19.315 16:20 0.050 50.00 19.316 16:21 0.040 40.00 19.317 16:22 0.031 30.00 19.418 16:23 0.021 20.00 19.419 16:24 0.010 10.00 19.520 16:25 0.006 0.00 19.6注：4#实验装置只有一个电阻，不能同时显示压力和液位。
表2：液位控制原始数据记录表（日期：2014年4月28日气温：22.5℃）序号实验时间液位显示值(m) 液体实际高度(cm)液体温度(℃)1 16:40 -0.053 0.00 20.72 16:45 0.078 10.00 19.23 16:47 0.179 20.00 19.04 16:50 0.275 30.00 19.65 16:51 0.374 40.00 19.46 16:53 0.472 50.00 19.57 16:54 0.573 60.00 19.58 16:56 0.670 70.00 19.59 16:57 0.772 80.00 19.410 16:59 0.821 85.00 19.411 17:05 0.819 85.00 19.312 17:06 0.768 80.00 19.413 17:07 0.672 70.00 19.314 17:08 0.576 60.00 19.315 17:10 0.475 50.00 19.316 17:11 0.377 40.00 19.317 17:12 0.278 30.00 19.518 17:13 0.179 20.00 19.519 17:14 0.079 10.00 19.520 17:15 -0.055 0.00 19.7五、实验数据计算和处理1. 压力传感器测量校正曲线：把压力传感器测量的数值和用水的高度换算的数值，在直角坐标上作图，X轴为压力传感器测量的实际数值，Y轴为用水的密度、温度和高度换算出的水压力，这些点可以连接成一条直线，以后只要根据仪表读数，就可以知道真实的压力了。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
压力和液位传感器测量实验一、实验目的：1. 了解压力传感器和液位传感器的工作原理和结构2. 学习如何安装和使用压力传感器、液位传感器3. 学习如何测定和校正传感器的量程曲线4. 学习传感器、数字转换仪表的连接和参数设置二、实验装置及试剂压力传感器一台，液位传感器一台，直流电源，数字显示仪表，高位槽，低位槽，电磁阀。
三、实验原理压力传感器是工业实践中最为常用的一种传感器，其广泛应用于各种工业过程的测量和自控包括石油、化工、航空、制药、环境等不同的行业和过程，按照不同的类型，还可以有用来测量液体或气体压力的，测量物体重量的，测量流体压差的和物体的位移量。
也可以分别叫做压力传感器、重量传感器、液位传感器和差压传感器等名称，下本实验简单介绍一些常用传感器原理及其应用。
实验装置为一个透明的有机玻璃塔，也可以作为一个液体罐。
在塔体的下部，安装有压力传感器，通过改变液体的高度，或者气体的压力，都可以造成系统压力的变化，可以用来测量塔内液体水产生的压力，并显示在数字仪表上。
该数据也可以直接连接到计算机上，实现在线监控和采集。
在塔的上、下部位，安装有液位传感器，用来测量液体的位差。
本实验中液体是水，不管液体上方的气体压力如何变化，液位传感器只是测量上下两个测量口之间的压力差。
图1 压力/液位传感器测量试验流程图传感器测量原理：压力传感器的种类繁多，有压阻式压力传感器、电容式压力传感器、半导体应变片压力传感器电、感式压力传感器、谐振式压力传感器及电容式加速度传感器等。
但应用最为广泛的是压阻式压力传感器，它具有极低的价格和较高的精度以及较好的线性特性。
压阻式压力传感器：通常是将电阻膜片通过特殊的粘和剂紧密的粘合在一个固定基体上，当基体受力发生应力变化时，膜片的电阻值也发生相应的改变，如果电路中有一个恒流源，从而使加在电阻上的电压发生变化。
通过用电桥放大后测量该电压值，就可以知道施加到膜片上的压力值。
电阻膜片应用最多的是金属电阻膜片和半导体膜片两种。
金属电阻膜片又分丝状膜片和金属箔状片两种。
金属电阻膜片是利用吸附在基体材料上金属丝或金属箔，受应力变化时，电阻发生变化的特性来测量的。
应变电阻随机械形变而产生阻值变化的现象，俗称为电阻应变效应。
图2 传感器接线原理采用水的变化来引起压力和压差的变化，用压力传感器来测量气体或液体的压力，用差压传感器来测量液位的差别，也就是液体高度。
实验采用水为实验物系，水可以连续的加入到一个透明的有机玻璃塔中，该塔也可以代表一个液体罐。
当液位不同时，压力传感器测量到的压力不同，同样液位传感器测量的数值也不同。
通过不断的改变液体的高度，就可测出不同的压力和液位值。
四、实验步骤1. 检查实验装置的仪器和设备，是否完好?2. 将水管连接到水龙头上，并连接到有机玻璃塔的进口，检查是否漏水？水能否流入到塔内？3. 检查压力传感器、液位传感器连线是否正确？并按照实验原理和仪表说明书，将信号，电源线连接好。
本实验中，压力传感器采用250Ω的电阻，INP采用第33个，正极接“17”，负极接“18”；液位传感器采用50Ω的电阻，INP采用第32个，正极接“19”，负极接“18”。
4. 连接完成后，让指导教师检查。
待老师确认后，可以开始实验。
5. 按照仪表的操作说明，和传感器的量程说明，设定好仪表的输入上下限。
压力传感器的范围为0-1at，液位传感器的范围为0-5m。
6. 改变液体的高度，每次改变10厘米水柱，分别记录压力传感器的数值和液位传感器的数值，记录液体的温度。
7.从玻璃塔下的放水阀往外放水，每次改变10厘米水柱，也分别记录压力传感器的数值和液位传感器的数值，记录液体的温度。
五、实验数据计算和处理往有机玻璃塔内加水时记录的实验数据见表1。
表1 实验数据压力显示值（at）液位显示值(m)液体高度(m)液体温度(℃)液体密度（Kg/m3）0.007 -0.113 0 24.6 /0.011 -0.008 0.1 24.8 997.070.021 0.089 0.2 24.9 997.0450.031 0.185 0.3 24.9 997.0450.041 0.281 0.4 25.0 997.020.051 0.377 0.5 24.9 997.0450.061 0.476 0.6 24.9 997.0450.071 0.574 0.7 24.7 997.0950.081 0.671 0.8 25.6从塔内放水时记录的实验数据见表2。
表2 实验数据压力显示值（at）液位显示值(m)液体高度(m)液体温度(℃)液体密度（Kg/m3）0.081 0.669 0.8 24.9 997.045 0.072 0.570 0.7 24.9 997.045 0.062 0.474 0.6 24.9 997.045 0.052 0.375 0.5 24.9 997.045 0.042 0.278 0.4 24.9 997.045 0.032 0.183 0.3 24.9 997.045 0.022 0.085 0.2 24.9 997.045 0.012 -0.012 0.1 24.9 997.045 0.007 -0.096 0 25.2 /将在某一液位高度下记录的两组数据取平均值，结果见表3：表3 计算数据压力显示值（at）液位显示值(m)液体高度(m)液体温度(℃)液体密度（Kg/m3）0.007 -0.105 0 25.2 /0.012 -0.01 0.1 24.9 997.0450.022 0.087 0.2 24.9 997.0450.032 0.184 0.3 24.9 997.0450.042 0.280 0.4 24.9 997.0450.052 0.376 0.5 24.9 997.0450.062 0.475 0.6 24.9 997.0450.072 0.572 0.7 24.9 997.0450.081 0.670 0.8 24.9 997.0451. 压力传感器测量校正曲线：把压力传感器测量的数值和用水的高度换算的数值，在直角坐标上作图，X轴为压力传感器测量的实际数值，Y轴为用水的密度、温度和高度换算出的水压力，这些点可以连接成一条直线，以后只要根据仪表读数，就可以知道真实的压力了。
根据P=ρgh，g=9.8 N/Kg，ρ为液体在某一温度下密度，h为实际液位高度。
第一行数据忽略，对第二行数据：P=997.045Kg/m3*9.8 N/Kg*0.1*10-5=0.010at.其余以此类推，得数据表格如下：表2 压力实际值计算数据压力显示值（at ） 0.012 0.022 0.032 0.042 0.052 0.062 0.072 0.081 压力实际值(at)0.010 0.020 0.029 0.039 0.049 0.059 0.0680.0780.010.020.030.040.050.060.070.080.090.000.010.020.030.040.050.060.070.08压力实际值（a t )压力显示值（at )图3 压力实际值与压力显示值曲线2. 液位传感器测量校正曲线：把液位传感器测量的数值和用水的实际高度，在直角坐标上作图，X 轴为液位传感器测量的数值，Y 轴为水的实际测量高度，这些点可以连接成一条直线，以后只要根据仪表读数，就可以知道实际的液位高度。
表3 液位实际值与显示值数据液位显示值（m ） -0.01 0.087 0.184 0.280 0.376 0.475 0.572 0.670 液位实际值(m)0.10.20.30.40.50.60.70.8-0.10.00.10.20.30.40.50.60.70.00.10.20.30.40.50.60.70.80.9液位实际值（m )液位显示值（m )B图4 液位实际值与显示值曲线六、实验结果及讨论1 通过实际数据进行理论计算，将水压的理论值和实际值进行对比，做出校正曲线。
校正曲线为一条直线，说明此压力传感器的稳定性非常好；但是压力传感器的实测数据与理论数据有偏差，通过这种方式，使压力传感器得到了很好的校正。
2 将液位的显示值和实际值进行对比，做出校正曲线。
校正曲线为一条直线，线性度非常高，说明此液位传感器的稳定性非常好；由数据可以看出，液位的显示值和实际值的偏差较小，说明此液位传感器的精度较好。
七、实验问题回答1.压力传感器有哪几种主要测量原理？答：压力传感器主要有压阻式传感器，主要原理是：将电阻膜片通过特殊的粘和剂紧密的粘合在一个固定基体上，当基体受力发生应力变化时，膜片的电阻值也发生相应的改变，如果电路中有一个恒流源，从而使加在电阻上的电压发生变化。
通过用电桥放大后测量该电压值，就可以知道施加到膜片上的压力值。
电容式压力传感器：将膜片和基片构成一个腔体，待测压力使得陶瓷膜片弯曲情形，如此就能改变组件的电容量，借着加入必须的电子电路，尽可能将此变形与压力之变化互成关系。
因此电容量的变化即比例于压力的变化。
半导体压力传感器：此种装置也是应用压电效应与电桥电阻形式获得量测结果，在硅支撑物上利用扩散的方法，用以产生膜片，包含电桥电阻的单元以静电处理固定在支撑玻璃上。
所以，它就与外界形成机械性的隔离。
当硅质膜片偏向时，电桥的输出就随着改变。
2.液位传感器的安装有什么要求？测量原理是什么？答：液位传感器必需安装在塔的上、下部位，并且上端不能低于液面的最高实验值。
当液位不同时，压力传感器测量到的压力不同，同样液位传感器测量的数值也不同。
通过不断的改变液体的高度，就可以按照下式（1）、（2）计算出压力和液位值：液体压力=H（液体高度）+液体上方气体压力（液柱高度）（1）液位值=低点的〔（液体高度）+液体上方气体压力（液柱高度）〕-高点的〔（液体高度）+液体上方气体压力（液柱高度）〕（2）3.怎样使用压力校正曲线？用实验数据举例说明。
答：压力校正曲线是测量值与实际值的曲线，横坐标为测量值（显示值），纵坐标为理论计算的实际值，根据测出的横坐标，在曲线上找纵坐标的对应点，就可得实际压力值。
例如0.040at对应0.032at 4 传感器的接线方式有那些？有什么应用区别？答：对于压力传感器，信号的输出可以分成三线制和二线制两种方式。
一般三线制信号输出通常是电压信号，而电流信号的输出一般为两线制。
当压力传感器接受到不同的压力时，元件会发生电阻或电压的变化。
当在元件的两端接上一个直流电压时，也就是通常的电源，那么在回路中，就会产生对应力的电流。
如果把这个电流通过一个电阻，那么电阻两端就会产生一个固定的电压。
该电流或电压值，随压力的变化而变化，得到了准确的电压或电流值，就可以反算出元件承受的压力。
