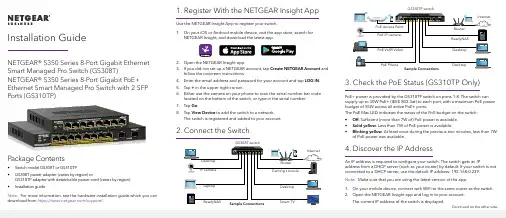

NETGEAR S350系列8口光纤猫咪网络管理开关操作指南说明书
1. Register With the NETGEAR Insight AppUse the NETGEAR Insight App to register your switch.1. On your iOS or Android mobile device, visit the app store, search forNETGEAR Insight, and download the latest app.2. Open the NETGEAR Insight app.3. If you did not set up a NETGEAR account, tap Create NETGEAR Account andfollow the onscreen instructions.4. Enter the email address and password for your account and tap LOG IN .5. Tap + in the upper right corner.6. Either use the camera on your phone to scan the serial number bar codelocated on the bottom of the switch, or type in the serial number. 7. Tap Go .8. Tap View Device to add the switch to a network.The switch is registered and added to your account.NETGEAR® S350 Series 8-Port Gigabit Ethernet Smart Managed Pro Switch (GS308T)NETGEAR® S350 Series 8-Port Gigabit PoE+ Ethernet Smart Managed Pro Switch with 2 SFP • Switch model GS308T or GS310TP• GS308T power adapter (varies by region) orGS310TP adapter with detatchable power cord (varies by region)•Installation guide2. Connect the SwitchNote: For more information, see the hardware installation guide which you can download from https:///support/.3. Check the PoE Status (GS310TP Only)PoE+ power is provided by the GS310TP switch on ports 1-8. The switch can supply up to 30W PoE+ (IEEE 802.3at) to each port, with a maximum PoE power budget of 55W across all active PoE+ ports.The PoE Max LED indicates the status of the PoE budget on the switch:• Off . Sufficient (more than 7W of) PoE power is available.• Solid yellow . Less than 7W of PoE power is available.• Blinking yellow . At least once during the previous two minutes, less than 7Wof PoE power was available.4. Discover the IP AddressAn IP address is required to configure your switch. The switch gets an IPaddress from a DHCP server (such as your router) by default. If your switch is not connected to a DHCP server, use the default IP address: 192.168.0.239.Note: Make sure that you are using the latest version of the app.1. On your mobile device, connect with WiFi to the same router as the switch.2. Open the NETGEAR Insight app and log in to your account.The current IP address of the switch is displayed.GS308T switchGaming consoleDesktopNETGEAR, Inc.350 East Plumeria DriveSan Jose, CA 95134, USA NETGEAR INTL LTDBuilding 3, University Technology Centre Curraheen Road, Cork, Ireland© NETGEAR, Inc., NETGEAR and the NETGEAR Logo are trademarks of NETGEAR, Inc. Any non‑NETGEAR trademarks are used for reference purposes only.SupportThank you for purchasing this NETGEAR product. You can visithttps:///support/ to register your product, get help, access the latest downloads and user manuals, and join our community. We recommend that you use only official NETGEAR support resources.Si ce produit est vendu au Canada, vous pouvez accéder à ce document en français canadien à https:///support/download/.(If this product is sold in Canada, you can access this document in Canadian French at https:///support/download/.)For regulatory compliance information including the EU Declaration of Conformity, visit https:///about/regulatory/.See the regulatory compliance document before connecting the power supply.Do not use this device outdoors. If you connect cables or devices that are outdoors to this device, see https:///000057103 for safety and warranty information.November 20185. Configure the SwitchWe recommend that you use a web browser on a computer or tablet to configure the switch.Note: If your computer is a Mac, use the NETGEAR Switch Discovery Tool, as described in the following section.1. Open a web browser from a computer or tablet connected to the samenetwork as your switch.You can use a WiFi or wired connection. 2. Enter the IP address of the switch.3. Enter the password.The default password is password . We recommend that you change the password to a more secure password.4. Click the Login button.Other Discovery and Configuration MethodsThe NETGEAR Switch Discovery Tool and the Smart Control Center Utility let you discover the IP address and configure the switch. •NETGEAR Switch Discovery Tool . You can use a Mac or a 64-bit Windows-based computer that is on the same network as the switch. You can use a WiFi or wired connection. When you discover the switch, this tool provides access to the local browser interface to c onfigure the switch. To download the NETGEAR Switch Discovery Tool, visit/support/product/netgear-switch-discovery-tool.aspx .•Smart Control Center Utility . You can use a Windows-based computer that is on the same network as the switch. This utility requires Adobe Air. If Adobe Air is not detected during Smart Control Center Utility installation, you are prompted to allow Adobe Air to be installed. To download this utility, visit /support/product/SCC .Note: If you cannot discover or configure the switch, you might need totemporarily disable the firewall, Internet security, or antivirus programs. Make sure to reenable these security services after you discover and configure the switch.PoE ConsiderationsThe PoE and PoE+ power supplied by the GS310TP switch is prioritized in ascending port order (from port 1 to port 8), with a total power budget of 55 watts with a 67.5 watt power adapter. If the power requirements for the attached powered devices (PDs) exceed the total power budget of the switch, the PD on the highest-numbered port is disabled to make sure that the PDs that are connected to the higher-priority, lower-numbered ports are supported first.Just because a PD is listed as an 802.3at PoE powered device does notnecessarily mean that it requires the maximum power limit of the specification. Many PDs require less power, allowing all eight PoE+ ports to be active simultaneously.The following table describes the PoE and PoE+ classes and switch allocations.Device ClassStandardClassDescription PowerReserved by the Device PowerDelivered to the Device*0PoE and PoE+Default power (full)15.4W0.44W–12.95W1PoE and PoE+Very low power4.0W 0.44W–3.84W2PoE and PoE+Low power 7.0W 3.84W–6.49W 3PoE and PoE+Mid power 15.4W 6.49W–12.95W 4PoE+ onlyHigh power30.0W12.95W–25.5W* Calculated with the maximum cable length of 328 feet (100 meters). Shorter cable lengths will provide power closer to the power reserved by the switch.。

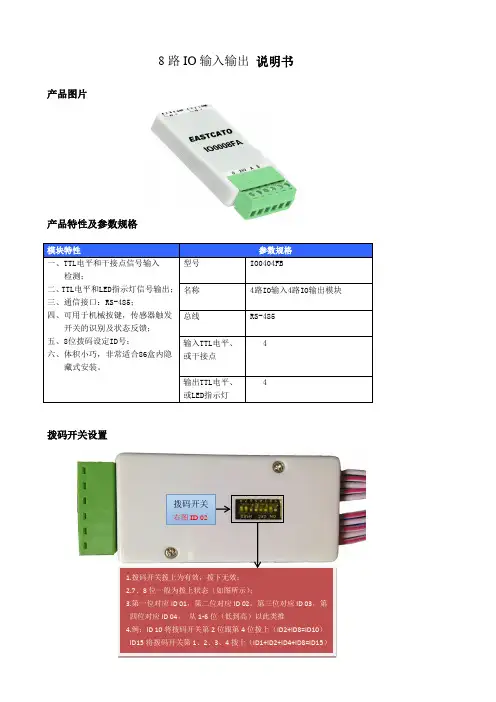

8路IO输入输出说明书
8路IO 输入输出 说明书产品图片产品特性及参数规格模块特性参数规格 一、TTL 电平和干接点信号输入 检测；二、TTL 电平和LED 指示灯信号输出； 三、通信接口：RS-485；四、可用于机械按键，传感器触发 开关的识别及状态反馈； 五、8位拨码设定ID 号；六、体积小巧，非常适合86盒内隐 藏式安装。
型号IO0404FB名称 4路IO 输入4路IO 输出模块 总线 RS-485输入TTL 电平、或干接点 4输出TTL 电平、 或LED 指示灯 4拨码开关设置1.拨码开关拨上为有效，拨下无效；2.7、8位一般为拨上状态（如图所示）；3.第一位对应ID 01，第二位对应ID 02，第三位对应ID 03，第四位对应ID 04， 从1-6位（低到高）以此类推4.例：ID 10将拨码开关第2位跟第4位拨上（ID2+ID8=ID10） ID15将拨码开关第1、2、3、4拨上（ID1+ID2+ID4+ID8=ID15）拨码开关右图ID 02注释：G-模块供电DC 24V“–极”接触点；24V-模块供电DC 24V“+ 极”接触点；A-模块RS485总线信号“A +”接触点；B-模块RS485总线信号“B–”接触点；后面2个端子是预留位，暂时未定义；注：G是“GND”地，GND是直通的1~4是IO输入信号，与G短路就能触发指令指令发送有2种形式：1.通过拨码改变发送数据（直接通过改变ID的形式发送不同代码）如ID为01，G与1短路发送指令如下：CA 20 FE C1 04 03 01 00 01 AC如ID为02，G与4短路发送指令如下：CA 20 FE C1 04 03 04 00 02 AC2.填写固定发送指令需要通过软件修改模块发码数据（建议将发码数据给厂家，可帮您设置好）5~8是IO输出信号，输出3.3V电压EEPROM地址定义：0x00 : ID地址设置位0x21: IO1到IO4 输入输出方式控制位。
海视8路 16路数字视频光端机使用说明书
8路数字视频光端机16路数字视频光端机-------------使用说明书北京海视科技有限公司声明本手册依据现有信息制作，其内容如有更改，恕不另行通知。
北京海视科技有限公司在编写该手册的时候已尽最大努力保证其内容准确可靠，本手册仅作为使用指导，本手册中的所有陈述、信息和建议不构成任何明示或暗示的担保。
北京海视科技有限公司地址：北京市海淀区复兴路40号铁建大院3号楼客户服务邮箱：E-Mail:****************HS8V8A8(R)系列点对点8路视频光端机是一款采用先进的数码视频光纤传输技术、将8路视频信号在单芯光纤上进行高质量传输的高性价比产品。
由于HS8V8A8(R)系列视频光端机采用的是全数字无压缩技术，因此能支持任何高分辨率运动、静止图像高质量传输；HS8V8A8(R)系列视频光端机具有不受环境干扰影响、传输质量高、能长期稳定的工作、安装和维护都很简单、无需调试等特点。
HS8V8A8(R)系列视频光端机可提供6.5M视频带宽。
HS8V8A8(R)系列数字光端机同时提供了台式和工业机架式（4U）结构，方便用户安装，用户可根据现场的具体情况灵活选择，同时可向用户提供OEM供货方式。
►独立研发设计，具有很高的性价比►最大支持8路视频、8路双向音频、8路双向数据、一个10Base-T通过一根或两根光纤连接►8/10bit数字视频编码►兼容PAL、NTSC、SECAM视频制式►全数字无压缩传输►无模拟调频、调相、调幅光端机的交调干扰►FC/SC光接口►表面贴装技术►单、多模光纤传输，距离0-80KM►安装完成后无需调试►维护简单►采用了模块化的结构，功能扩展容易►无电磁干扰（EMI）、射频干扰（RFI）►工业级设计，安全可靠►独立式或4U插卡式►支持用户定制及OEM方式视频指标：视频通道数：8路视频输入/输出阻抗：BNC 75Ω非平衡接口视频输入/输出电压：典型峰-峰值1Vрр视频带宽：6.5MHZ视频数码位宽：8比特微分增益：<1%微分相位：<0.6°场倾斜：<0.5%信噪比：65dB数据接口：数据通道数：1-8路双向物理接口：工业标准接线端子RS232速率：DC-115.2KbpsRS-422/485速率：DC-115.2kbpsRS-422/485距离：0—1200米RS-422/485协议：透明支持任意RS-485/422协议音频接口：音频通道数：1-8路音频输入/输出阻抗：工业标准接线端子音频输入/输出电平：典型0dBm频率响应：10HZ-20KHZ音频数码位宽：16比特信噪比：86dB以太网接口：物理接口：屏蔽超5类RJ-45座支持协议：IEEE 802.3 10Base-T 10M、10/100M以太网标准工作方式：全或半双工光纤接口：物理接口：FC/PC、ST/PC、SC/PC光纤种类：单模/多模光纤，单纤或双纤传输距离：多模0-1km，单模：0-20km，0-40km，0-60km 电源：输入电压：交流220V/直流+5V电磁兼容：辐射：EN50081-1，EN55022-B，CE，FCC 磁化率：EN50130-4，EN50028-1物理特性：工作温度：-20ºC～75ºC 湿度：0～95%不结凝感应：EN50130-5，1995潮热：BS2011外型尺寸：227×176×65（L×W×H），不含安装固件外壳材料：铝合金外壳颜色：银色拉丝最大重量：1.4KgPOWER：电源指示灯ERR：出错指示灯LINK：光纤连接指示灯RUN：系统运行指示灯连接以太网交换机时用“直连线”，终端设备互连时用“交叉线”。
修订版爱峰对讲光端机NEM系列中文中性说明
爱峰光端机说明书爱峰专用对讲光端机（NEM系列）５.1产品概述针对爱峰产品传输距离较短而又不能接普通音频光端机的情况,我公司开发出了专用于爱峰对讲产品的光端机产品,该产品适用于爱峰各个型号的内部对讲产品,一对光端机可传输一路或者多路对讲信号,为单模FC接口。
专用对讲光端机系列为数字式光端机，可在一根或两根光纤上传输AIPHONE对讲系统所需的音频。
光端机前面板上有电源指示灯和音频状态指示灯，完全兼容AIPHONE对讲系统的LEF、LEM及NEM音频及数据控制协议，是具有高可靠性、高性价比的长距离AIPHONE对讲音频数据传输系统，目前已成功应用于全国各地的对讲工程。
５.2产品特点：◆独立式和插卡式结构◆带电热拔插◆自动恢复过载保护◆状态指示◆无电磁干扰、无射频干扰、无地电流◆表面贴装技术◆FC/SC光学连接器◆单模光纤允许最大链损为25dB (DFB可达36dB)◆超级光学动态范围，使用时无需调节５.3应用场合◆ALPHONE对讲系统音频数据远程传输５.4技术标准：５.41音频指标◆音频输入/输出阻抗：600Ω, 10KΩ或47KΩ平衡/非平衡◆音频输入/输出电平：-6～+6dBm◆频率响应：10Hz ～40KHz◆信噪比：> 85dB５.42数据指标◆速率：0-300Kbps◆误码率：10-9５.43光学指标◆波长（nm）：1330/1550 nm◆光学允许最大链损(db)：20 db◆传输距离（Km）：5-80Km◆最大传输距离（Km）：100Km５.44工作环境◆平均无故障工作时间(MTBF)：大于10万小时◆工作温度：-30℃～+70℃◆储存温度：-40℃～+80℃◆湿度：0～95%不结霜◆尺寸：19英寸标准U葙(430mm×370mm×44mm)或者桌面式（260×200×35mm）5.5接口介绍1、光端机电缆接口为BNC接口的Q9头，将同轴线缆的屏蔽层充当GND，内芯充当信号线，连接至光端机电缆接口。
光端机说明书
目录目录 (1)安全使用须知 (2)产品概述 (3)产品特点 (3)技术指标 (4)光学指标 (4)视频指标 (4)数据指标 (4)开关量指标 (4)一般指标 (4)应用范围 (5)面板说明 (5)前面板说明 (5)后面板说明 (6)自备电源要求 (6)安装说明 (7)安装前说明 (7)安装顺序 (7)安装尺寸 (8)连接示意图 (8)责任说明 (9)安全使用须知警告表示提醒有可能对人造成伤害警告表示提醒有可能对人造成伤害或对财产带来损害、造成重伤或死亡使用须知为了防止对你他人财产带来损害，请你务必遵守下列事项：本设备在设计使用范围内具有良好的可靠性能，但仍应避免人为对没被造成的损害或破坏。
1仔细阅读本使用说明.并保存好使用说明，以备将来参考用。
2不要将设备放在接近水源或潮湿的地方。
3 不要在电源电缆上放任何东西，不要将电缆打结或包住，并应将其放在不易碰到的地方。
4电源接头以及其他设备连接件应互相连接牢固。
5连接电源线时，务必认真按接线柱标注接线；所用电源必须满足如下条件：（1）交流输入：220V （165-260V），50Hz交流输入：48V、24V 、12V 、可选（2）直流输出：5V/2A （注：本产品只能使用标配电源。
）6、在下列情况下、请立即断开电源，并与经销商或本公司联系。
（1）设备进水（2）设备摔坏或机壳破裂（3）设备工作异常或展示的性能已完全改变设备产生气味烟味或噪音7、请不要自己修理设备除使用说明书中有明确指示外8、在户外空旷处安装使用本产品，请安装防雷设施。
产品概述8路数字视频可加选件光端机采用国际先进的无压缩全数字数码视频纠错及千兆光纤传输技术将8路视频通过一根光纤实现远距离无失真高质量才传输改系列光端机性能稳定画质清晰多有元器件均使用国内外知名企业的产品稳定性高并带有LED指示可直观地观察光端机的工作状态同时即插型的模块化设计方便客户可根据不同的要求灵活定制产品并支持独立式和机架式的结构操作简单无须进行现场调试适用于各种不同的工作坏境。
光端机综合说明书
数字视频光端机说明书(使用前先阅本说明书)亲爱的用户：衷心感谢您购买本公司传输产品！为了您的工作能够更加顺利地推进，我们郑重建议您：在动手连接、操作本产品前，务必仔细阅读本说明书，并特别留心其中的各项注意事项。
安全注意事项为避免人身伤害或对本产品以及与之相连接的其它产品造成损坏，请特别留心以下安全注意事项：务必按规定使用本产品以防止发生各种潜在的伤害！注意：●电源电压。
本机只能用于电源为交流100~220V±20%/50Hz的地区，请勿在其它地区使用。
●使用恰当的电源线和电源。
必须使用本产品随机配备的电源线或其它具有机壳保护接地端的合格电源线；与电源线匹配的电源插座的保护接地端必须良好接地。
●注意产品接地。
本产品接地是通过电源线中的接地导体。
为避免电击，电源线中的接地导体必须与大地良好连接。
在连接本产品各光电端口之前，务必确保产品已经妥善接地。
●留心所有端口的极限值。
为避免火灾或电击，在连接本产品前，请留心本产品机身以及本使用手册中所标注的所有极限值或相关标志。
●使用规定的保险管。
●不要冒险操作。
当您怀疑本产品工作不正常时，请向本公司专业服务人员咨询，不要冒险继续操作。
●震动和碰撞。
本机内含精密光学部件，请避免剧烈振动和碰撞。
●请勿打开外盖或擅自进行修理。
本产品机壳内没有用户可维修的部件，产品维修只能由本公司或经本公司授权的专业维修人员进行。
用户自行开盖被视为自动放弃产品保修权利。
警告：●本产品为ⅢB类激光装置。
本机内有人眼不可见的激光辐射，使用不当时可能对人眼及皮肤造成生理性伤害。
本机加电后，严禁用肉眼直视本机光纤输入输出端口或与这些端口相连接的光纤活动连接器端面。
也要避免将激光对准易燃易爆物品，以防止引起火灾。
●本产品对静电敏感。
在接触产品电气接口前务必保证静电释放●为避免发生火灾或触电事故，请勿让本产品淋雨或受潮。
●不要在潮湿环境进行操作。
●严禁开盖操作。
●保持产品表面清洁、干燥。
上海叠冠(1-8)路双向开关量数字光端机说明书
FIBER OPTICAL LINK—DG－CTR-6120 SERIES（1—8）路单双向开关量数字光端机特性：DG-CTR系列光端机采用8/10/12位数字视频编码技术，通过一根光纤实现（1—8）路双向触点开关信号光隔离实时传输。
该端机可适应于多种恶劣的环境。
是室外或道路监控等应用场合的理想选择。
即插即用的设计使得安装极为简便，并且无需进行电气或光学调节。
该端机配有电源、数据和每个独立通道的视频状态指示的LED，可实时监测系统的正常运行。
此型端机可采用独立式或机架式的安装模式。
技术指标：触点开关信号◆触点：单向触点，光隔离电气和机械特性◆独立安装尺寸：194mm 长，142mm宽，30mm高◆机架安装尺寸：223mm长，133mm 宽，25 mm高◆机架的槽数：1个连接端子◆数据连接：端子◆光学：FC波长◆单模：1310/1550nm WDM环境指标◆工作温度：-40︒C--+70︒C◆储存温度：-40︒C--+85︒C◆工作湿度：0--95%无冷凝◆MTBF：>100,000小时LED状态指示◆电源◆视频通道指示◆数据发射/接收使用方法：该光端机能够完成触点信号光发射和光接收功能，将触点信号端子按定义连接；将光接口FC与光连接器相连（插拔时应注意轴向对准，不可用力过猛）；该光端机无任何外部调整部件，即插即用。
订单信息：开关量光端机DG-CTR-11201路双向开关量数字光端机开关量光端机DG-2CTR-21202路双向开关量数字光端机开关量光端机DG-4CTR-41204路双向开关量数字光端机开关量光端机DG-8CTR-8120 8路双向开关量数字光端机光纤产品型号产品描述光纤数量光功率预算最大传输距离单模光纤1310/1550nm WDM CTR-TR 光发射机1 20dB 30公里CTR-TR 光接收机备注端机编号的后缀“-D” 表明为独立安装模式无需另外付费；但需选购PS-5DC独立电源；端机编号的后缀“-C” 表明为机架安装模式；但需选购PS-5DC-C机架电源模块；并需与JL-12R标准3U机架配合使用；端机编号的后缀“-U” 表明为19英寸1U箱安装模式无需另外付费；内置220V AC电源；注意事项：* 拆箱前应确认有无运输不当造成的损坏。
8E1光端
8E1光端机User’s Reference Manual用户手册版本号：2.5修订日期：2007-11-19致用户：感谢阁下使用本公司产品。
请在使用本产品前，仔细阅读用户手册，并妥善保管，以备参考使用。
警告1、请勿让本产品淋雨或受潮，以免造成性能下降或损坏。
2、安装本产品前请核对型号，并按用户手册要求安装。
目录第一章产品概述 (1)1.1产品概述 (1)1.2主要特点 (1)第二章技术功能及设置 (3)2.1前面板分布及功能说明 (3)2.1.1指示灯 (3)2.1.2前面板按钮 (4)2.1.3公务电话接口及使用（选配，普通型无此功能） (5)2.2后面板分布及功能说明 (6)2.2.1 电源部分 (6)2.2.2 以太网接口（选配，普通型无此功能） (6)2.2.3 光纤接口 (8)2.2.4 E1接口（75Ω：BNC插座） (9)第三章接口参数及技术指标 (10)3.1参数及指标 (10)3.2外形尺寸 (11)3.3供电条件 (11)3.4工作环境 (11)3.5整机功耗 (12)第四章安装步骤 (13)4.1开箱检验 (13)4.2设备安装 (13)4.3电源安装 (13)4.4光纤接口 (13)4.52M信号接口 (14)4.6公务电话（选配） (14)第五章设备故障判断和组网方案 (16)5.1故障的判断 (16)5.2典型应用方案 (17)附1：包装 (18)附2： (18)第一章产品概述1.1 产品概述8E1光端机，是在本公司研制的PDH光纤传输专用超大规模集成电路的基础上开发的点对点光传输设备。
具有完善的告警功能，可选一路数字公务电话及一路100M线速以太网接口。
设备电部分为全数字电路，整机工作可靠、稳定，功耗低，集成度高，体积小，易于安装维护。
1.2 主要特点⏹基于自主知识产权的集成电路；⏹整机为单板设计；⏹模块化宽动态光探测器；⏹光模快采用光收发一体模块；⏹可监控对端告警状态；⏹E1接口符合G.703 建议，采用全数字化时钟恢复和平滑锁相技术；⏹具有8个E1的传输容量；⏹可以保证无中继传输距离可达2~120公里；⏹多种电源方式可选：AC220V、DC-48V/DC24V等；⏹DC-48V/DC24V电源无正负极之分；⏹一路PCM数字公务电话（可选）；⏹两路RS232异步数据接口（可选）；局端支持插卡，可混插各系列的光端机，支持12个光方向，支持SNMP网管。
8路莲花座(RCA)立体声音频光端机 规格书
1-8路综合复用音频光发射机/接收机采用数字编码技术，音频接口为RCA(莲花座),可将音频信号、数据信号、开关量信号及以太网信号通过一根单模光纤实现远距离双向传输，最大可将信号不失真无中继地传输100Km。
音频接口采用24Bit AD/DA,128K采样，演播级传输质量。
音频光端机均由光发射机和光接收机组成,可以配置成4路双向音频与8路单向音频方式。
全数字光纤传输平台、同平台多业务灵活配置音频接口为莲花座非平衡接口；可提供普通型台式迷你型台式，集中插卡式机架多种方式数据接口与音频接口提供三级防雷功能，能通过ITU-T K.21(10/700μS),共模:6KV,阻抗(40Ω)的测试单纤传输，可选双纤可以检测收无光时，远端设备是掉电或断纤音频采用24Bit AD/DA,128K采样，演播级传输质量提供双向异步数据(正向和反向)异步数据，传输速率110-115.200Kbps以上异步数据可为RS232/RS485/RS422/Manchester码◆音频信号电平：0.5-4Vp-p输入/输出阻抗：600Ω（非平衡或平衡）AD/DA位宽：24Bit采样频率：128K带宽：20Hz-20KHz总谐波失真：<1%信噪比（SNR）：＞85dB连接端子:RCA莲花座非平衡接口◆数据数据接口：RS-232、RS-422、RS-485、TTL数据格式：NRZ、Manchester、Bi-phase速率：110bps-115.200Kbps连接端子：RJ45◆光学工作波长：1310nm、1550nm光纤：单模9/125um光接口：FC、SC、ST﹡光纤传输的距离受限于光学路径的损耗以及由于连接端子、接头、接插板而造成的附加损耗。
传输距离也可能受到光纤带宽的限制。
◆电气和机械特性电压：AC165V~265V；DC–48V；DC+24V功耗：≤5W◆环境指标工作温度：-10℃—+70℃储存温度：-40℃—+85℃工作湿度：0%—95%（无凝结）MTBF：＞100,000小时产品型号FCA-A8产品功能描述1-8路纯音频数字光端机,24bits采样，采样精度128K,音频接口为XLR业务端口描述8路音频卡侬接口，1路光纤接口电源AC220V或DC-48V（电源可选）产品尺寸(长×宽×高)440×202×45mm191U英寸机架式重量2kg飞畅科技专注光纤通信研发、生产、销售20年，为客户提供个性化技术服务与定制解决方案。
GDMF8HS-ⅤD(ⅤD1)_光线路复用终端机_用户手册_中文A版
本设备在工程中一般以点对点或星型拓扑结构进行组网应用，不能与以前开发的 GD/MF8HS－VB，IIIE，VC 等对接，可与即将开发的局端机（GD/MF8HS-VM）组 成星型网络或点对点使用。如下图所示：
GDMF8HSⅤD/ⅤD1 GD/MF8HSVM设备 GDMF8HSⅤD/ⅤD1
GDMF8HSⅤD/ⅤD1 局端 GDMF8HSⅤD/ⅤD1 局端 远端 GDMF8HSⅤD/ⅤD1 远端
（a）星型应用
（b）点对点应用
图 1 GDMF8HSⅤD/ⅤD1型设备在工程中的应用示例
1第Leabharlann 章技术条件第二 2 章 技术条件
2.1 工作条件
环境温度：-10℃～50℃； 相对湿度：≤85%（30℃）； 电磁兼容性辐射和传导干扰符合国标GBT 13996要求； 环境空气无腐蚀性和溶剂性气体，无扬尘。
a
第一章
概述
第一 1 章 概述
GDMF8HSⅤD/ⅤD1 型光线路复用终端机是烽火通信科技股份有限公司推出的一 种异步 8Mb/s 新型光端机。该设备为 1U 结构，具有开通简单、维护方便、能纳入 烽火统一网管等特点，为用户提供方便快捷的 2M 业务、以太网业务、V.35 业务等。 本设备有以下几个主要特点： 可以纳入烽火通信的网管平台，实现全网统一管理； ⅤD设备主板提供八个异步的2M接口，提供一个10/100M全/半双工自适应以太 网透传接口，提供一个RS232和一个RS485数据接口，速率≤1Mbit/s； ⅤD1 设备主板提供四个异步的2M 接口，提供一个10/100M全/ 半双工自适应以 太网透传接口，提供一个RS232和一个RS485数据接口，速率≤1Mbit/s； 插板可提供V.35接口； 2M支路具有远端环回功能，使得现场测试更加方便，维护更加简单； 有交流、直流两种供电方式供用户选择； 具有总告警量输出接口； 采用体积小巧的箱体结构，既可壁挂、又可插入标准19英寸机架内。
GYJ-0136_8路输入输出(NPN输入型)产品使用说明书
GYJ-0136_8路输入输出产品使用说明书【简要说明】一、尺寸：长143mmX宽110mmX高20mm二、主要芯片：单片机STC89C52RC 继电器光耦三、工作电压：有直流12V及24V可选。
四、特点：电路结构简单，稳定可靠，采用最新款STC单片机，运行速度快，单片机预留扩展接口。
1、具有八路输入信号指示灯，八路继电器吸合指示灯，电源指示灯。
2、板子功耗小于8W3、额定切换电流10A以内，切换电压250V以内4、单路最大切换功率500W 额定功率300W5、继电器寿命1000000次以上。
6、电器绝缘电阻100M7、触电耐压1000V8、继电器最大吸合时间15mS 毫秒9、继电器最大释放时间5mS 毫秒10、工作温度-40度至+70度11、工作湿度40% ~ 80%RH12、8路光电隔离输入，8路光电隔离输出13、8输入低电平有效（即：NPN输入）14、8路输出开关量输出（即：干接点输出）15、具有MAX232通讯和RS485通讯两种模式可选。
16、单片机所有IO口都引出，客户可以自己编程扩展功能17、可以选择使用外部EEPROM 作为存储单元18、电路具有，防反接保护、过流保护、续流保护、压敏保护等19、单片机可以自行更换，可以选择替换型的STC系列单片机20、我们提供电路相关的，原理图、例程、开发环境、下载软件等相关资料适用场合：工业控制、产品开发、项目设计，自动化改造等【标注说明】【接线说明】【输入控制设备】【输出控制设备】【输出举例说明】【输出举例说明】（开关量输出、干接点输出）【专业下载线接线说明】【串口通信说明】也可以通过串口下载【485通信说明】【MAX232与485通信切换说明】【扩展接口说明】（我们会在陆续增加、模拟量输入模块、电流模块、电压模块、无线模块、数码管显示模块、液晶模块、按键模块、PWM模块、模拟量输出模块、wifi模块、CAN模块、IP 模块等等。
）【原理图】（提供PDF格式的原理图及PCB图)更清晰免费提供与此工控板有关的：资料、例程、原理图芯片资料、软件。
8路卡侬头(XLR)立体声音频光端机 规格书
1-8路综合复用音频光发射机/接收机采用数字编码技术，音频接口为XLR(卡侬座),可将音频信号、数据信号、开关量信号及以太网信号通过一根单模光纤实现远距离双向传输，最大可将信号不失真无中继地传输100Km。
音频接口采用24Bit AD/DA,128K采样，演播级传输质量。
音频光端机均由光发射机和光接收机组成,可以配置成4路双向音频与8路单向音频方式。
全数字光纤传输平台、同平台多业务灵活配置19英寸1U铝合金阳极氧化外壳,IP40防护等级;音频接口为XLR卡侬头平衡接口，音频供电电源为大功率环形变压器,+-18V供电，高动态范围； 可提供普通型台式迷你型台式，集中插卡式机架多种方式数据接口与音频接口提供三级防雷功能，能通过ITU-T K.21(10/700μS),共模:6KV,阻抗(40Ω)的测试单纤传输，可选双纤可以检测收无光时，远端设备是掉电或断纤音频采用24Bit AD/DA,128K采样，演播级传输质量提供双向异步数据(正向和反向)异步数据，传输速率110-115.200Kbps以上异步数据可为RS232/RS485/RS422/Manchester码◆音频信号电平：0.5-4Vp-p输入/输出阻抗：600Ω（非平衡或平衡）AD/DA位宽：24Bit采样频率：128K带宽：20Hz-20KHz总谐波失真：<1%信噪比（SNR）：＞85dB连接端子:XLR(卡侬)平衡接口◆数据数据接口：RS-232、RS-422、RS-485、TTL数据格式：NRZ、Manchester、Bi-phase速率：110bps-115.200Kbps连接端子：RJ45◆光学工作波长：1310nm、1550nm光纤：单模9/125um光接口：FC、SC、ST﹡光纤传输的距离受限于光学路径的损耗以及由于连接端子、接头、接插板而造成的附加损耗。
传输距离也可能受到光纤带宽的限制。
◆电气和机械特性电压：AC165V~265V；DC–48V；DC+24V功耗：≤5W◆环境指标工作温度：-10℃—+70℃储存温度：-40℃—+85℃工作湿度：0%—95%（无凝结）MTBF：＞100,000小时产品型号FCA-A8产品功能描述1-8路纯音频数字光端机,24bits采样，采样精度128K,音频接口为XLR业务端口描述8路音频卡侬接口，1路光纤接口电源AC220V或DC-48V（电源可选）产品尺寸(长×宽×高)440×202×45mm191U英寸机架式,铝合金壳体重量2kg飞畅科技专注光纤通信研发、生产、销售20年，为客户提供个性化技术服务与定制解决方案。
FN800系列--8路视频光端机
描 述 光纤类型 预算波长距离FNT800M 8路视频发射器 FNR800M 8路视频接收器FNT800S 8路视频发射器FNR800S 8路视频接收器备注：（1）独立式配置Nova-C02机箱；插卡式配置Nova-C21机箱。
（2）光口标准配置为FC 接口；ST 接口或其它要求请咨询产品供应商产品信息MM,50/125 20dB 1310 1km SM, 9/125 17dB 1310 40km 概述FN800系列光端机采用最新的10位数字非压缩视频编码传输技术，通过一根光纤传输8路高品质的视频信号，视频完全兼容NTSC 、PAL 、SECAM制式。
FN800系列数字视频光端机即插即用，安装简单，无需进行电路和光学调节。
LED 指示灯显示光端机的工作状态。
产品特点•10位PCM 数字非压缩视频•NTSC/PAL/SECAM视频输入•超过RS250C 短程技术规格•视频没有延时•双向音频/数据/开关信号传输•先进的数字过滤功能•支持热插拔•高可靠和高灵敏度•多种功能模块配置灵活•短距离传输不饱和•独立式和插卡式安装电气特性电源 6VDC, 4A;机箱后背板提供电源选型 独立式安装选用Nova-PA/6V 电源适配器;19" 机箱选用Nova-PSU/6V 电源 机械特性重量 0.45kg尺寸 154mm ×40mm ×216mm( 两槽)可用机箱类型 2 ，3或21槽环境特性工作温度 -40 ℃～+75℃工作湿度 0--95%无冷凝平均无故障工作时间（MTBF ） >100000小时８个８个。
JetNet 3008f 工业级 8 口快速以太网光纤交换机说明书
Industrial Ethernet Switch164Industrial PoE Switch IP67/68 Ethernet Switch Rackmount Managed Switch Gigabit Switch Redundant Switch Entry-Level Switch Networking Computer Communication Computer Ethernet I/O Server Serial Device Server Media Converter Multiport Serial Card SFP Module Din Rail Power SupplyIndustrial 8-port Fast Ethernet Fiber SwitchJetNet 3008f6 10/100TX Ports with Auto MDI/MDI-X2 100FX, Multi-mode/Single-modeCompact size with full power redundancy2.0Gbps Switch FabricQoS for packet forwarding precedenceBroadcast storm packet filteringPort and power event alarmIP-31 aluminum alloy caseDIN-Rail mountDual power input DC12~48VAC 1.5KV Hi-pot isolation protectionThe JetNet 3008f is a new generation of the 8-port compact Fast Ethernet switch equipped with 2.0Gbps Packet Switch engine as particular packet forwarding and filtering mechanism to fulfill industrial communications on the filed sites. It provides the graceful packet forwarding ability to handle 64~1552 packet size into 2 priority queues which comply with quality of service for the best data forwarding performance. In addition, for the best network performance both of broadcast storm filtering and flow control functions can ensure your data traffic deliver to destination without traffic congestion. To avoid interferences as well as to extend the network coverage, JetNet 3008fimplements 2 100Mbps fiber ports with multi-mode 2KM or single-mode 30KM transceiver in order to achieve stable and long-distant transmissions.To survive under hazard environments, it is equipped with 2 redundant power inputs, as the wide range input avoiding any power interruption and also operating between -25~70o C temperature range. For the purpose of easy maintenance, JetNet 3008f has one alarm-relay for port link events and power events via alarm to assist engineers with notifications on the filed sites. With the JetNet 3008f, users enjoy the superiority and the reliable performance on the filed site applications.OverviewThe JetNet 3008f has dual DC24V inputs, and can also operate on 12V~48V. Dual power inputs and built-in reverse power polarity protection are designed as the redundant power system to ensure power continuity. With the 1.5KV Hi-Pot isolation protection, CE/FCC regulatory approvals, and 5-year global warranty, the JetNet is the reliable choice for hazardous applications.Redundant Power Inputs & True ReliabilityRoHS165JetNet 3008f require no user setup and immediatelystart operating as soon as you power them up. Excellent data transmission performance is Plug-and-Play Switch & High-Speed Transmission provided for you. No traffic will be delayed with the transmission rate up to 2.0Gbps.Dimensions (Unit –mm)Industrial Ethernet Switch166Industrial PoE Switch IP67/68 Ethernet Switch Rackmount Managed Switch Gigabit Switch Redundant Switch Entry-Level Switch Networking Computer Communication Computer Ethernet I/O Server Serial Device Server Media Converter Multiport Serial Card SFP Module Din Rail Power SupplyMin Tx Power:-20dBm Max Tx Power:-14dBm Min Rx Sensitivity:0dBm Max Rx Sensitivity:-31dBm Link budget:11dBm JetNet 3008f-s Link Distance: 30KM (Max.)Wave-length:1310nm Min Tx Power:-15dBm Max Tx Power:-8dBm Min Rx Sensitivity:0dBm Max Rx Sensitivity:-34dBm Link budget:19dBm Diagnostic LED:Per system: Power (Green) x210/100TX port: 10/100TX port: Link (Green on) / Activity (Green blinking)100Mbps Link (Yellow on)/ 10Mbps Link (Yellow off)100Mbps Fiber: Link (Green on)/Activity (Green blinking)Alarm: Port /Power Event (Red on)Power Requirements System Power: 2 Power inputs with redundancy and polarity reverse protection Voltage: DC 24V (12~48V) Power Consumption: 12 Watts @ DC 24V Mechanical Installation: DIN-Rail mount Case: IP-31 grade aluminum metal case Dimension:120mm(H) x 55mm (W) x 108mm (D) ( without DIN rail clip)Weight:0.97kg with package 0.54kg without package Environmental Operating Temperature: -25 ~70C Operating Humidity: 0% ~ 95%, (non-condensing)Storage Temperature: -40 ~ 85 C Storage Humidity: 0% ~ 95%, (non-condensing)Regulatory Approvals EMI: FCC class A, CE/EN55022 class A EMS: EN61000-4-2, EN61000-4-3, EN61000-4-4, EN61000-4-5, EN61000-4-6, EN61000-4-8, EN61000-4-11Shock: IEC60068-2-27 Vibration: IEC60068-2-6 Free Fall: IEC60068-2-32MTBF: 400,000hours *MIL-HDBK-217F GB(MILITARY HANDBOOK) standard Warranty: 5 years SpecificationTechnology Standard:IEEE802.3 10Base-T IEEE802.3u 100Base-TX, 100Base-FX IEEE802.3x Flow Control IEEE802.1p Class of Service IEEE802.1Q Quality of Service Switch Technology:Store and forward technology with 2.0Gbps Switch Fabric System Performance Aggregate System Throughput: 1.49Mpps MAC Address: 2K MAC Packet Buffer: 448Kbits Transfer Packet Size: 148,80pps for Ethernet 10Base-T 148810pps for Fast Ethernet Packet size from 64~1552 Bytes ( Long Packet forwarding ability)Broadcast storm control: Default enabled.Broadcast Traffic threshold: 200 packets/ Sec.@100Mbps; 20 packets/Sec. @ 10Mbps Class of Service: Provides 2 packet forwarding Queues: High Queue (4~7), Low Queue (0~3)Quality of Service: Default Enabled. Supports VLAN tag priority and IPv4 packet precedence Event alarm relay: Provides port and power event alarm; Enabled by 9-PIN Dipswitch Interface Number of Ports:6 x 10/100 Base-TX with Auto MDI/MDI-X, Auto-Negotiation function 2 100Mbps Fiber in multi-mode (JetNet 3008f-m) or single-mode (JetNet 3008f-s)Connectors: 10/100 Base-TX: RJ-45100Mbps Fiber: SC Power: Terminal Block Alarm relay: Terminal block connector with 1A @DC24V carry ability Cables: CAT-3, CAT-4, CAT-5 or CAT-5e unshielded twisted pair or shielded twisted pair cable. The Link distance is 100 meters in maximum.JetNet 3008f-m: multi-mode optical fiber, 50~62.5/125um, 2KM JetNet 3008f-s: single-mode optical fiber, 8~10/125um, 30KM Fiber Transceiver: JetNet 3008f-m Link Distance: 2KM (Max.)Wave-length: 1310nm Ordering InformationJetNet 3008f-m !Industrial 8-port Fast Ethernet Fiber Switch, 2 SC/Multi-mode, 2KM JetNet 3008f-s !Industrial 8-port Fast Ethernet Fiber Switch, 2 SC/Single-mode, 30KM Includes:JetNet 3008f-m / JetNet 3008f-sQuick Installation GuideCD User manual。
B2108-8E1OM光端机
光端机一、设备简介1、功能描述B2108-8E1OM系列产品是多E1通道的光接口转换设备，可提供8路E1通道、1 路RS232数据通道及一路公务通道，光口支持单光口或者双光口的单纤和双纤传输功能，在单一网络平台内实现了公务电话接口，传统PDH 光端机、RS232 光纤Modem 的接入功能。
丰富的网络管理功能也使得网络维护的时间和费用降到最低。
设备外形图如下所示：2、设备特点1)提供8路E1（2.048Mbps）的传输容量，同时支持75非平衡和120平衡两种接口。
2)提供一路异步RS232 数据传输，支持速率300-115200bit/s 自适应。
3)提供一个RS232 网管接口，可远程管理对端设备。
4)提供一路公务电话接口，公务电话不占用E1通道。
5)光接口支持双光口的1+1备份功能，主备两个光口可实现无误码的保护倒换。
6) 光接口支持单纤双向和双纤双向传输。
7)每路E1通道支持远端环回，告警屏蔽功能。
8)丰富的LED 指示灯及声音告警系统，可指示本地及远端设备的告警。
9)采用特有的减小抖动专利技术，抖动指标远优于国际标准，E1端口采用数字式时钟恢复电路和数字式平滑锁相电路。
10)同时支持DC-48V，AC110V和AC220V三种电源接入。
11) 硬件电路的高度集成化，整机功耗小于10W。
12)采用超大规模ASIC芯片，电路设计简洁，设备工作稳定。
3、技术参数3.1、E1接口3.2、光接口3.3、工作条件3.4、设备尺寸与质量4、图标说明5、安全使用要则①在工作时，光接口转换器内部的电源模块带有强电。
任何时候禁止在带电的情况下开启机壳。
②禁止对光接口转换器内部结构和电路作任何的改动。
③安装、维护时必须采取静电保护措施。
机房应保证45％～75％的相对湿度。
地板应使用不易产生静电的材料。
④光接口转换器的供电电源应有良好的接地。
出于安全保护的需要，光接口转换器机壳应做到良好的接地。
通信设备还需注意对强电和雷电的保护，尤其要注意在设备终接时，必须采取有效的措施，以免将强电或雷电引入设备。
8路32路智能联动设备说明书
8路/32路智能联动设备说明书技术参数8路联动设备32路联动设备型号：TT-P8TT-P8W TT-P32TT-P32W通讯方式：RS485RS485/网络RS485RS485/网络设备尺寸：180*80*25MM485*250*68MM设备供电：DC12V－AC220V～设备功率：3W5W常用接线说明联动监控接线说明：通讯方式任选其一与报警控制键盘连接好。
联动设备每一路分别有常开NO，常闭NC输出，COM为联动设备各路的公共端。
选择其中一种报警方式（NO常开，NC常闭）接入硬盘录像机的报警输入端，公共端COM与录像机的公共端G连接（如联动设备上需要用到多个COM端则需要全部连接起来）。
再通过硬盘录像机设置联动报警方式。
（图中采用的是常闭报警接线方式）联动电子地图接线说明：同样通讯方式任选其一与报警控制键盘连接好。
联动设备对应的NO 端与电子地图的对应防区连接，GND与地图的黑线GND连接。
接地图时注意：1.P8/P8W联动设备的所有COM端与12V用跳线连接起来2.P32/P32W需打开外壳将内部的JP2四路跳线帽短接（如图，一般出厂时已经短接），只限在接地图时，接录像机请忽略。
网络设置方式P8W与P32W网络型联动设备需要设置网络参数，具体设置方式如下：设置步骤：把联动模块与安装了设置软件的PC通过交换机连接到同一局域网内。
在PC上打开设置软件（如图）。
第一步点击搜索设备，搜索到的设备会在上方显示出来，单击要设置的IP会跳出右边的设置窗口。
第二步设置IP地址及网关。
第三步设置模块的工作方式为UDP Client，目标IP设置为与上面设置的IP地址同一网段。
第四步设置波特率为9600，本地端口与远程端口匀设置为8116.最后点下面的保存参数，联动设备的网络参数就设置完成了。
产品保修卡尊敬的用户：感谢您购买本公司产品，本公司将为您提供最优质的售后服务。
为了更好保护你的权益，请妥善保存本凭证，保修时请出示本凭证。
1-8路视音频光端机用户手册V2.0
FBVAD1000系列1-8路数字化视音频数据光端机用户手册(Version 2.0)目录1.简介 (3)2.性能 (3)3.典型应用 (4)4.技术指标 (4)4.1. 电源 (4)4.2. 视频 (4)4.3. 音频 (5)4.4. 数据 (5)4.5 开关量 (5)4.6. E1 (5)4.7. 延伸电话 (6)4.8. 以太网 (6)4.9. 光口 (6)4.10. 机箱外形尺寸 (6)4.11. 环境 (6)5.面板说明 (7)5.1. 4路视频光端机前面板 (7)5.2. 8路视频光端机前面板 (7)5.3. 4U机架前面板 (8)5.4. 4U机架后面板 (8)5.5. 面板指示灯 (9)6.产品安装 (9)6.1. 准备工作 (9)6.2. 安装和加电 (15)6.3. 简单故障排除 (16)- 1 -7.订货信息 (17)7.1. 产品型号： (17)7.2. P/N: (17)- 2 -1. 简介FBV AD1000系列数字视频光端机采用最新光纤通讯技术，本1~8路视频光端机设备将1~8路视频，1~8路双向音频，1~8路双向RS232/RS485/RS422数据，1~4路双向开关量，1路E1信号，1路延伸电话，1路以太网信号复用在一条光纤上传输。
视频信号兼容PAL、NTSC和SECAM制式。
该产品安装方便，无需任何调节即可工作，可以在长达100公里的距离上传输高质量的视频、音频、数据和以太网信号。
目前该产品广泛应用于广播电视传输、视频监控等领域。
并可通过我公司的网管系统进行集中管理。
对于1~8路视音频光端机我公司可提供台式机和机架插卡两种规格。
光端机分成发射机、接收机和收发双向光端机，发射机采集并发送视频信号，接收机接收并还原视频信号。
发射机在设备的前面板上有“ Video-T”字样，接收机在设备的前面板上有“Video-R”字样。
2. 性能z单纤实现8路视频、1~8路双向音频、1~8路双向RS232或RS485/422数据、1~4路双向开关量、1路E1信号、1路延伸电话，1路10/100Mbps以太网信号传输。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
8路视频+1路反向RS485数据光端机
Use’s Reference Manual
用户手册
版本号：2.5
修订日期：2006.06.17
1 概述
本使用手册使用于本系列各型号数字光端机。
本使用手册对
数字光端机的技术特点、工作环境、安装、连接、调试、使
用个日常维护等方面作了详细介绍。
1.1术语
光发射机：是针对视频信号的传输而定义，是指与视频信号源
（一般是摄像机）直接进行电连接并将该视频信号通过
光纤发送到远端的光端设备，它在系统中一般被置于前
端。
光接收机：是针对视频信号的传输而定义，是指与远端光发射机
通过光纤传输过来的视频信号接收下来并馈送给与其直接
进行电连接的视频显示或视频处理设备（一般是监视器或
矩阵）的光端设备，它在系统中一般被置于中心端。
正向：是指与视频信号相同的传输方向，通常为从前端向中心端的传输方向。
反向：是指与视频信号相反的传输方向,通常为从中心端向前端的传输方向。
1.2产品特点
本系列数字光端机（以下简称本产品或光端机）是一系列全数字
化的高速光纤传输产品。
它使用了先进的高速光纤通信技术、数字
视频技术和数据通信技术，并采用高可靠性的大规模专用集成
路和表面贴装工艺，是当前使用于远程高分辨率实时视频监控的
最先进的传输产之一。
本系列产品均由光发射机和光接收机组成，
最多可同时传输8路正向视频信号和1路以太网信号、2路高速
异步数据信号。
本产品主要技术特点包括：
工业级设计、SMT工艺
全数字光纤传输平台、同平台多业务灵活配置
自主知识产权大规模专用集成电路核心
单纤传输，可选双纤
PAL/NTSC/SECAM全制式兼容，演播级传输质量异步数据传输速率可达到128Kbps以上
RS-485接口支持全双工/半双工模式
1.3产品应用范围
监控中心互连
智能交通系统（ITS）
高速公路视频监控系统
收费站视频监控系统
电视节目交换传输
高保真视频会议系统
闭路电视工业监视
安防系统
1.4产品装箱清单
一套光端机由光发射机、光接收机组成。
光发射机、光接收机机身上贴有产品名称
和条形编码。
如光发射机和光接收机均为
台式设备时，放置在同一个包装箱内，
内装有：
光发射机1端
光接收机1端
电源适配器2只
《产品说明书》1本
2 指示灯和接口
光端机由发射和接收两端设备组成，光端机
的前面板设有指示灯，后面板设有电源、光
纤、视频、音频、异步数据等的接口，下面
分别予以描述。
2.1设备面板及功能
台式设备的指示灯位于设备前面板：
图一：设备面板示意图
2.1.1电源部分
设备支持AC220V/DC-48V/DC+24V多种电源（可选）；
↓如选用AC220V电源，则使用随机的电源线
把设备的电源输入口与电源插座连接起来，
给设备提供AC220V的供电电源。
↓如选用直流电源供电方式，连接方式如下：
正常接法“FG”极接大地；
“DC-48V”极接电源的负极；
“GND”极接电源的正极
注：设备具有极性保护措施，电源正负极接反时设备不会因此损坏，且可正常工作，便于设备维护及安装。
（此种电源包含DC48V，DC-48V，DC24V，DC-24V等）。
2.1.2指示灯功能如下：
所谓“视频正常”对于发射机来说是指视频输入端口有视
频信号输入，此时对应的Video指示灯亮。
当接收与发射设备已连接好且正常工作时，接收端的Video指示灯状态应与发射端的一致，点亮的Video指示灯表示在对应的视频输出端口有视频信号输出。
设备配置了8路视频接口，1路以太网接口，2路RS485，（上图所示）；
☐光纤接口：
标识为OPT的FC/SC/ST光纤连接器接口。
设备配
置为单纤，及使用一根光纤用做传输线路，光纤接
口根据需要可提供FC/PC和SC/PC、ST/PC等类型。
☐视频信号接口
设备为8路数字视频光端机，视频接口为8个BNC
插座。
标识为“Video1——Video8”。
3技术规格
3.1视频
信号制式：PAL/NTSC/SECAM
标称输入输出电平：1VP-P
标称输入输出阻抗：75Ω
每通首带宽： 6.5MHz
抽样频率：13.5MHz
量化等级：10bit
微分增益：1%（典型值）
微分相位：10（典型值）
加权信噪比：67dB（典型值）
色亮度延时差：10ns（典型值）
色亮度增益差：±10%（典型值）
以太网指标
网络接口1 个屏蔽RJ-45 接口
支持协议IEEE802.3u 10/100Base-TX
工作方式全双工/ 半双工
时延<23Bit
误码率<10-9
连接方式568B
3.2连接器
视频连接器：BNC插座
音频连接器：RJ-45
异步数据连接器：RJ-45
开关理：RJ-45
Ethernet连接器：RJ-45
光纤活动连接器：ST/PC或FC/PC
3.3电源
220V AC+20%，50H Z，总功耗5W（单端）或DC+5V等
3.4环境条件
工作温度: -20℃~+70℃
储存温度: -40℃~+80℃
相对温度: 0~95%(非冷凝)
无腐蚀性和溶剂性气体，无扬尘，无强磁场干扰。
3.5光纤链路
传输距离0~30Km(单模光纤，标准型)
0~60Km(单模光纤，长距型)
0~2Km(多模光纤，标准型) 注:传输距离与实际使用光纤的损耗以及其它影响光纤
线路质量的指标相关，因此实际传输距离可能全与本项指标有出入。
4安装使用
4.1工作前准备
⏹拆开包装箱，仔细清点随机附件和资料，并检
查设备外观是否受损;
⏹详细阅读主品使用手册;
⏹可安装固定在19英寸标准机柜内并保证产品
上下各有1U的净空间；本产品也可放置在其
它合适的位置，但同样需要保证良好散热，并
采取适宜的防雨、防潮措施；
⏹将产品良好接地，以保护人身和产品安全，
防止意外伤害。
4.2端口设置
本产品无需对视频和以太网及RS485接口进行设置。
视频连接：用带有BNC插头的75Ω同轴电缆将视频
信号与光发送、接收端机的视频输入/ 输出B
NC插座Video相连接。
需注意的是视频传输
有方向性，必须区分视频信号的输入/ 输出。
光纤连接：用与本产品的光纤接口相匹配的FC/PC
或SC/PC或ST/PC光纤活动连接器通过Fiber
光纤活动连接器端口将光收，发端机分别与光
缆线路连起来。
光端机光纤接口和光纤跳线接头应保持清洁，否
则会增大衰耗，影响光端机传输距离。
如果传输光
纤接头有污物，可用干净的棉花蘸无水乙醇擦拭。
电源连接：使用随机电源适配器与光端机连接，插到具有良好接地瓮中保护端的AC220V/50Hz三眼电源插座上。
5 常见故障排除
异步数据接口：
后面板有RJ45接口，印有RS232/422/485为异步数据接口 RS232/RS485/RS422接口，外形RJ45座
RS232/RS485/RS422管脚定义如下
对于RS422（全双工）：3: 数据接收正端, 4: 数据接收负端, 5：数据发送负端，6: 数据发送正端
对于RS485（半双工）: 1:数据A端, 2:数据B端。
对于Manchester: 1:数据正端, 2:数据负端。
对于RS232: 4:数据发送(TXD); 3:数据接收(RXD)；
5：地（GND）。
