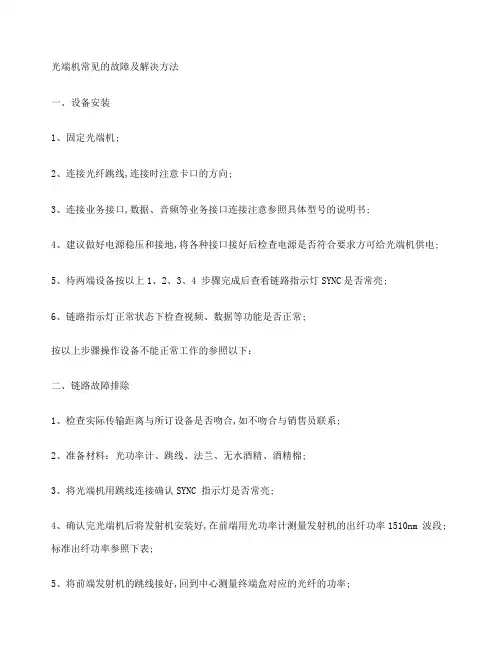

光端机常见的故障及解决方法

一、设备安装

1、固定光端机。

2、连接光纤跳线，连接时注意卡口的方向。

3、连接业务接口，数据、音频等业务接口连接注意参照具体型号的说明书。

4、建议做好电源稳压和接地，将各种接口接好后检查电源是否符合要求方可给光端机供电。

5、待两端设备按以上1、2、3、4 步骤完成后查看链路指示灯（SYNC）是否常亮。

6、链路指示灯正常状态下检查视频、数据等功能是否正常。

按以上步骤操作设备不能正常工作的参照以下：

二、链路故障排除

1、检查实际传输距离与所订设备是否吻合，如不吻合与销售员联系。

2、准备材料：光功率计、跳线、法兰、无水酒精、酒精棉。

3、将光端机用跳线连接确认SYNC 指示灯是否常亮。

4、确认完光端机后将发射机安装好，在前端用光功率计测量发射机的出纤功率[1510nm 波段]。（标准出纤功率参照下表）。

5、将前端发射机的跳线接好，回到中心测量终端盒对应的光纤的功率。

6、如无数据读出或读出数据小于参照表，则检查各接口法兰跳线的连接，并用酒精棉擦去连接头的灰尘,检查各熔接点和光缆的质量。

7、按5、6 步骤操作仍无数据读出的需要熔接公司提供ODTR 设备测量是否有断路。

三、设备故障排除

视频不通：

1、检查链路指示灯（SYNC）是否正常，如不正常参照链路故障排除。

2、检查发射机视频指示灯是否亮，如不亮检查射像机是否有输出，如有其它正常工作的光端机可交叉视频，如指示灯还不亮与销售员联系。

3、检查接收机视频指示是否亮，如不亮

数据不受控

1、确认矩阵或DVR 的数据码和速率与解码器的一致。

2、参照光端机说明书确认数据接口是否正确。

3、参照光端机说明书确认数据接线是否正确，（注意：数据是从接收机发往发射机）。

4、1-3 步骤无误数据还不受控的用万用表测量两根数据线之间的电压，当不控制的时候是一个恒定的电压（根据解码器的不同电压值不一样），当控制时数据线间的电压应在0-5V 之间跳变。

云台自转或乱转

1、云台自转或乱转的原因一般由以下4 种原因造成：

①解码器损坏。

②光衰减太大造成数据误码。

③一个数据源连接太多光端机，负载太大造成驱动力不够。

④光端机数据损坏。

音频不通

①确认接光端机的音源工作正常。

②确认音源的输出电压在3V 以内。

③根据说明书检查音频接线。

④用小音箱接音频输出测试音频工作是否正常

以太网不通

①光端机为DTE 设备，与机算机相连要压反线，与HUB、交换机相连压正线、反线均可。

②确认相连的机算机的IP 地址在同一网段。

③用命令c:\>ping IP 地址–t 检查是否连通。

如果电信号不能正常接收，则按以下步骤检查：1.确认所有的连接都是正确的，电缆、光缆和电源也正常。

如果光端机电源正常，但是不能工作，则按下述步骤执行：

A.监视器黑屏，数据和摄像机控制功能正常。

1.从光口拔掉光纤。如果屏幕不再变黑但有雪花，则光连接可能是好的。

2.确保光端机之间的视频BNC连接是完好的。

B.监视器屏幕有雪花(噪音)，数据和摄像机控制功能正常。这种情况说明光的部分有问题。继续按照以下步骤排除故障：

1.从发射机的光口拔掉光纤，插入一根光纤跳线。

2.把跳线的另一端插入光功率计。

a.如果读数与指标不符，说明发射机有问题，应更换。

b.如果读数符合规格，则进行下一步。

3.检查连接器。如果脏了，用异丙基酒精擦拭干净。

4.把原来的光纤再接入发射机的光口。在接收机端，执行上述的第2至第3步。光功率计的读数至少要达到接收机输入能量的最小标定值。

光传输系统故障处理中故障定位的一般思路为：先外部、后传输。也就是说在故障定位时，先排除外部的可能因素，如光纤断裂、电源中断等，接着再考虑传输设备。因此如何精确的将障碍点定位就显得十分重要。

一般都有运行状态指示灯（指示灯的详尽程度反映了光端机的设计水平），电源光纤链路建立、信号同步、视频输入输出和数据等。参照设备说明书，通过观察指示灯的状态即可大致判断故障范围。检查视频输入和数据指示灯可以排除输入的视频信号或控制信号中断；检查光纤链路指示灯可以判断光纤链路是否正常，如光纤或活动连接器损耗较大时指示灯将熄灭或闪动等。有同型号的设备时，可以采用替换检查法（要求设备具有互换性），即将光纤接到另一端工作正常的接收机或更换远端的发射机可以准确地判断故障设备。

下面简要介绍光端机使用中常见故障的排除方法：

没有视频信号

1检查各设备是否供电正常。

2检查接收端对应通道视频指示灯是否点亮，

A：若指示灯点亮（灯亮证明此时该通道已有视频信号输出）。则检查接收端到监视器或DVR等终端设备间的视频电缆是否连接好，视频接口连接是否松动或有虚焊等情况。

B：接收端视频指示灯不亮，检查前端对应通道视频指示灯是否点亮。（建议对光接收机重新上电以保证视频信号的同步性）

a：灯亮（灯亮表示摄像机采集的视频信号已送入光端机前端），检查光缆是否连通，光端机以及光缆终端盒的光接口是否松动。建议重新插拔一次光纤接口（如尾纤头太脏建议先用棉花酒精清洗待干后再插入）。

b ：灯不亮，检查摄像机是否工作正常，及摄像机到前端发射机的视频电缆是否连接可靠。视频接口是否松动或有虚焊等情况。

若以上方法不能排除故障且有同型号的设备时，可以采用替换检查法（要求设备具有互换性），即将光纤接到另一端工作正常的接收机或更换远端的发射机可以准确地判断故障设备。

画面出现干扰雪花

此种情况多是由于光纤链路衰减过大或前端视频线缆过长受交流电磁干扰所致。

1:检查尾纤是否有弯折过度的地方（特别是多模传输的时候应尽量让尾纤舒展开切勿过度弯折）。2：检测光口和终端盒法兰盘连接处是否连接可靠法兰磁芯是否破损等。3：
