单轨吊轨道选型安装标准

单轨吊轨道选型安装标准

（试行）

Ⅰ、选型

单轨吊轨道型号、规格参照下表选择：

承担特别重型设备运输时应对轨道吊挂点强度进行校核：

Ⅱ、安装

一、吊具

单轨吊轨道吊具包括锚杆、吊挂板、高强度螺栓、圆环链、U型索具等。其中锚杆不小于M22*2200，锚固力不小于80KN/根；连接螺栓为级以上高强度螺栓；圆环链规格为18*64mm或18*90mm（T8），U型索具额定载荷在以上。

二、吊挂形式

1、锚喷巷道

锚喷巷道采用锚杆+吊挂板+圆环链、锚杆+圆环链两种生根形式。

（1）单链吊挂方式

如图1所示。此吊挂方式适应于10°以下的一般运输巷（采掘工作面机风巷）使用。

图1单链单吊挂板吊挂方式

4.专用垫块

1.锚杆

2.专用吊挂板

3.高强螺栓M20

×100

轨道

5. Φ18×64mm型吊环7.高强螺栓M20

×120

（2）双链吊挂方式

①双锚杆双链无吊挂板吊挂方式

如图2所示，此吊挂方式适应于10°以上的一般运输巷（采掘工作面机风巷）使用。

图2双锚杆双链无吊挂板吊挂方式

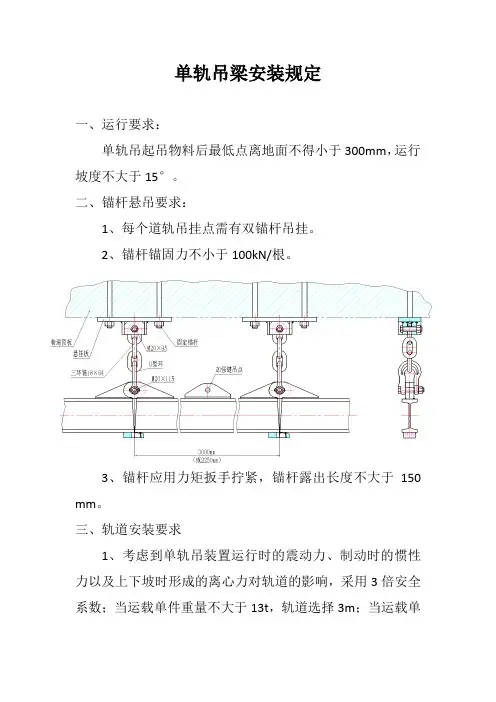

②四锚杆双链双吊挂板轻轨吊挂方式

如图3所示，此吊挂方式是适应于10°以下的主要运输巷使用。

1.锚杆

2.双螺帽

3. Φ18×64mm 链环

型吊环 5.高强螺栓M20×120

轨道

图3 四锚杆双链双吊挂板吊挂方式

③四锚杆双链双吊挂板重轨吊挂方式

如图4所示，四锚杆双链双吊挂板重轨吊挂形式一般选用两根Φ18×90mm吊挂链，每根吊挂链采用一个吊挂板加两根锚杆固定，即每个吊挂点采用4根锚杆吊挂。

图4四锚杆双链双吊挂板重轨吊挂方式

1.锚杆

2.专用吊挂板

3.专用垫块

4.双螺母

5.高强螺栓M20×

100

6.Φ18×90mm

链环

7.吊具轨道

（3）三链吊挂方式

如图5所示，此吊挂方式是适应于10°以上的主要运输巷使用。

图5四锚杆三链单吊挂板吊挂方式

2、架棚巷道

架棚巷道采用卡具+圆环链、圆环链捆绑在U型钢上生根形式。

（1）单链吊挂方式

如图6a、图6b所示。

图6ａ卡具吊挂U型钢

图6 b单链捆绑U型钢吊挂（2）双链吊挂方式

如图7a、图7b所示。

图7a专用卡板吊挂

图7b双链捆绑U型钢吊挂

注：U型棚吊挂方式除以上两种方式外，可根据现场实际增加吊链。

Ⅲ、铺设标准

一、轨道

1、轨道铺设要求目视直顺，轨道无明显变形，轨道接头水平、垂直偏差均不得大于2mm，下轨面接头轨缝不得小于1mm，不得大于4mm，

曲线段不得大于3mm。直线段用10m的弦量不超过20mm。弯道接头摆角水平方向不超过3o，垂直方向不超过7 o。曲线过渡要圆顺，同一线路必须使用同型号单轨。如图8所示。

图8接头的连接

2、吊链铅垂位置与轨道接头前后误差：10°以下巷道不得超过70mm，10°以上巷道不得超过200mm，但吊挂点必须设在垂直轨道吊挂点的偏上位置，如图9所示。

图9斜巷吊挂方式

3、轨道连接部的锥形口角度为4°～6°。轨道与吊链夹角：80°

≤γ≤100°(平巷)，轨道与吊板夹角：-3°≤α≤3°（见图10），两连接轨道上平面夹角：-1°≤β≤1（见图11）。

图10

图11

4、轨道的各吊挂点间距偏差不得大于20mm，10组吊挂点间距的累计偏差不得大于50mm。

二、线路

1、平巷段（5°以下）

平巷段每隔5个生根点（9～15m）应加一道防横向偏摆吊链（见图12a、b），或每隔十个生根点（20～30 m）安装一套稳固装置（见图13）。

图12a防横向偏摆吊链

图12b防横向偏摆吊链

图13稳固装置

2、斜巷段

5°～10°斜巷段的每隔3个生根点（6～9m）应加一道防横向偏摆吊链（见图12a、图12b）或每隔五个生根点（15～20m）安装一套稳固装置。绳式单轨吊斜巷段轨道必须使用防纵向窜动吊链（见图14）。

图14防纵向窜动吊链

3、转弯段

（1）水平弯道

水平弯道采用双链吊挂方式，如图15所示。水平弯道每个生根点应加一道防横向偏摆吊链。轨道要曲线圆顺，弯道水平曲率半径不得小于6m，竖曲率半径不得小于12m。（见图１6a、b）

图15弯道双链吊挂方式

图１6a 平巷弯道防横向偏摆吊链

图１6b 平巷弯道的水平半径与垂直半径（2）弓弯道

在垂直方向上，两节相邻轨道的摆角最大不得超过6°，轨道长度为1.5m/根，如图17所示，轨道接头采用双链吊挂如图2吊挂方式一样。

图17弓弯道的吊挂方式

（3）底弯道

如图18所示，轨道接头处转角小于6°，轨道长度为1.5m/根，轨道接头采用双链吊挂如图2吊挂方式一样。

图18底弯道吊挂方式

（4）单轨吊与巷道之间的安全距离要求

巷道高度按满足单轨吊吊运最高设备时距巷道底板的间隙不小于

0.2m确定，距行人侧巷帮最突出部位的间距不小于0.7m，另一侧间距不小于0.3m,距离底板不小于0.2m,驱动轮距巷道顶最突出部分（包括锚杆、金属网、棚体等）不小于0.1m。当单轨吊轨道与皮带机同巷布置时，单轨吊吊运最大物件最突出部位与皮带机间距不小于0.2m。（见图19）

图19单轨吊与皮带机同巷布置安全距离示意图

IV、车场、道岔

一、车场

采用单轨吊形成整个采区区域运输轨道系统，每间隔1000m左右设1处中间车场，如柴油机单轨吊等，如图20所示。

图20 中间车场布置图
