调试电气联锁
在安装完成后，需要对电气联锁进行调试，以 确保其正常工作。
机械及电气联锁联合安装与调试
协调位置
01
在联合安装机械及电气联锁时，需要注意协调两者的位置关系
，确保不会出现干涉或碰撞的情况。
连接信号
02
在调试过程中，需要将机械及电气联锁的信号进行连接，以确
3
机械联锁操作完成后，必须及时清理现场，确 保不会留下任何可能导致事故的物品或隐患。
电气联锁的安全操作规范
01
在进行电气联锁操作前，必须确保已经正确地连接所有电气线路，并且检查所 有电源开关、接线端子等部件是否正常工作。
02
电气联锁操作时，严禁未经授权或未经培训的人员进行，必须由专业人员进行 操作。
易于操作，缺点是不易实现复杂Fra bibliotek功能。02 03
电气联锁
电气联锁是一种通过电磁线圈、触点等电气部件实现联锁的方式，其 优点是可实现复杂的功能、操作方便，缺点是易受环境影响，可能出 现误操作。
机械电气联锁
机械电气联锁是一种结合了机械联锁和电气联锁优点的联锁方式，既 具有机械联锁的可靠性，又可实现电气联锁的复杂功能。
《开关柜的机械及电气联锁培训资 料》
xx年xx月xx日
目 录
• 开关柜的机械联锁基础知识 • 开关柜的电气联锁基础知识 • 开关柜机械及电气联锁的维护与保养 • 开关柜机械及电气联锁故障排查及处理 • 开关柜机械及电气联锁的安装与调试 • 开关柜机械及电气联锁的安全操作规范
01
开关柜的机械联锁基础知识
保两者之间的信号传递正常。
综合调试
开关柜的闭锁原理

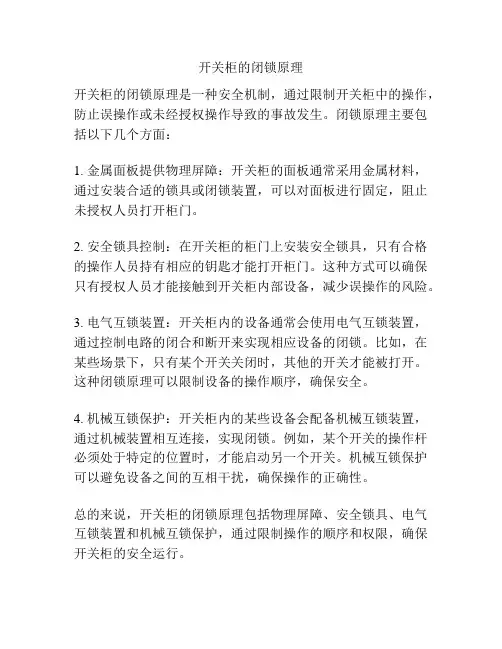

开关柜的闭锁原理
开关柜的闭锁原理是一种安全机制，通过限制开关柜中的操作，防止误操作或未经授权操作导致的事故发生。
闭锁原理主要包括以下几个方面：
1. 金属面板提供物理屏障：开关柜的面板通常采用金属材料，通过安装合适的锁具或闭锁装置，可以对面板进行固定，阻止未授权人员打开柜门。
2. 安全锁具控制：在开关柜的柜门上安装安全锁具，只有合格的操作人员持有相应的钥匙才能打开柜门。
这种方式可以确保只有授权人员才能接触到开关柜内部设备，减少误操作的风险。
3. 电气互锁装置：开关柜内的设备通常会使用电气互锁装置，通过控制电路的闭合和断开来实现相应设备的闭锁。
比如，在某些场景下，只有某个开关关闭时，其他的开关才能被打开。
这种闭锁原理可以限制设备的操作顺序，确保安全。
4. 机械互锁保护：开关柜内的某些设备会配备机械互锁装置，通过机械装置相互连接，实现闭锁。
例如，某个开关的操作杆必须处于特定的位置时，才能启动另一个开关。
机械互锁保护可以避免设备之间的互相干扰，确保操作的正确性。
总的来说，开关柜的闭锁原理包括物理屏障、安全锁具、电气互锁装置和机械互锁保护，通过限制操作的顺序和权限，确保开关柜的安全运行。
35kV开关柜的基础知识、结构和五防联锁详解
断路器小车位置与接地刀闸的联锁
只有当断路器小车处于“试验位置”时， 接地刀闸才能合闸（防止带电合地刀） ； 当接地刀闸处于合闸位置时，断路器小 车无法向“工作位置”推进（防止带地刀 合闸）。
断路器小车与二次插头的联锁
只有当手车在试验位置或检修位置时， 二次插头才能被拔下来；当手车在“工 作位置”时，二次插头被锁定，不能被 拔下。
35kV开关柜的联锁
五防联锁概念
为了防止现场操作人员无意识地实施错 误的操作，从而导致事故，在开关柜的 设计中加入强制联锁装置或采取提示性 的措施，包括电气联锁和机械联锁。
五防的内容
1.防止误合、误分断路器；2.防带负荷 拉合隔离开关或手车出头；3.防带电挂 接地线；4.防带地线或地刀合隔离刀闸； 5.防误入带电间隔。
PART THREE
35kV开关柜的联锁
35kV开关柜的联锁
五防联锁概念
为了防止现场操作人员无意识地实施错 误的操作，从而导致事故，在开关柜的 设计中加入强制联锁装置或采取提示性 的措施，包括电气联锁和机械联锁。
五防的内容
1.防止误合、误分断路器；2.防带负荷 拉合隔离开关或手车出头；3.防带电挂 接地线；4.防带地线或地刀合隔离刀闸； 5.防误入带电间隔。
活门关闭
活门打开
断路器室内设有活门（俗称隔离挡板），当 手车处于工作位置时，活门自动打开；当手车 处于试验位置和检修位置时，活门关闭，并且 在静触头带电的情况下，不允许随意打开隔离 当板。
仪表室
仪表室内主要用于安装继电器等二次设备以 及二次控制、保护的接线。仪表室门上一般装 有35kV开关柜保护测控装置。
工作 电装置。 明，在此录入上述图表的综合描述说明，
35kV高压开关柜内部含有高压断路器、高压
开关柜的机械及电气联锁培训资料
广泛应用
随着电力系统的不断发展和智能 化电网的建设，开关柜机械及电 气联锁将在未来得到更广泛的应
用。
绿色环保
随着环保意识的不断提高，未来开 关柜机械及电气联锁将更加注重环 保设计，采用更加环保的材料和工 艺。
国际化发展
随着全球化的不断深入，开关柜机 械及电气联锁将逐渐实现国际化发 展，满足不同国家和地区的需求。
开关柜机械及电气联锁的常见故障及处理方法
机械联锁故障
01
02
故障表现：开关柜门无法正常关闭或开启， 机械锁具失效等。
处理方法：检查机械锁具是否松动或损坏 ，更换损坏部件，调整门机构位置。
03
04
电气联锁故障
故障表现：开关柜内电气设备无法正常工 作，电气元件损坏等。
05
06
处理方法：检查电气元件是否损坏，更换 损坏部件，检查线路连接是否正常。
机械式联锁
通过机械结构实现联锁功 能，结构复杂，但可靠性 高，不易受到外界干扰。
光电式联锁
利用光电传感器实现联锁 功能，具有非接触、无磨 损、寿命长等优点，但价 格较高。
电气联锁的结构及工作原理
电气联锁的结构
主要由输入部分、逻辑部分和输出部分组成 。输入部分接收操作信号，逻辑部分根据操 作信号判断设备的运行状态，输出部分根据 逻辑判断结果控制设备的运行。
维护
注意事项
定期对开关柜的机械及电气联锁进行 维护，包括清洁、润滑、紧固等，确 保设备正常运行。
在维护和保养过程中，应注意安全， 遵循相关操作规程，避免造成设备损 坏或人员伤害。
保养
对开关柜进行定期保养，包括更换磨 损件、检查电气连接等，延长设备使 用寿命。
05
开关柜机械及电气联锁的故障 处理与案例分析
浅析高压开关柜“五防”机械联锁
高 压 开 关 柜 “ 锁 ” 保 证 电力 网 的 运行 安 联 是 全 ， 保人 身 和设 备 安 全 ， 确 防止 误 操 作 的 重 要 措 施 。ＧＢ ９ ６１ ９ 《 ～３ 千 伏 交流 金属 封 闭开 关 ３ ０— ９ １ ３ ５ 设备》 对此作 了 明确规 定 。常把 “ 联锁 ” 述为 ： 描 防
止误分 （ ） 合 断路器 ， 防止 误 分 （ ） 合 隔离开关 ； 防止 带 电挂（ ） 合 接地线 （ 关 ） 防止 带 接 地 （ 开 ； 开关 ） 合
闸； 防止误 入带 电间 隔 。 以上 五 项 防 止误 操 作 的 内容 ， 简称 “ 五防” 五防” 置一般 可分 为机械 、 。“ 装 电气 和综合 三 类 。 目前 ， 场 上 高 压 开关 柜 类 型 市 很多 ， 大多数 都有 完 善 的 联 锁方 式 。但仍 有 部 分
作 位置 和试验 之 间 时 ， 械 联锁 使 其 断 路器 不 能 机
合闸 ， 同时在 柜正 门装 有提示 性 的“ 红绿 ” 牌 ， 翻 防
固定 式高压 开 关 柜 ， 断 路 器 和 隔离 开 关 的 其
止 误分 （ 断路器 ；２ 合） （ ）断路 器在 合 闸状 态下 ， 手
车 式不 能 由工 作位 置移 至试 验位 置或 由试验位 置
柜的安 全运行 ， 除严格按 规 程操 作 外 ， 还要 提 高开关柜 机械联 锁 的可 靠性 ， 注意保 养 ， 并 防止锈
蚀 、 涩， 卡 保证 机 构灵 活 、 作 维护 方便 。 操 关键词 ：高压 开关柜 ； 防 ； 锁 五 联 中图分 类号 ： ＴＭ５ １ ９ 文献标 识 码 ： Ｂ
作者简介： 杨靖 （９ ７ ） 男 ， 西 洋 县 人 ， 西 省渭 南 市 二 期 抽 黄 建 设 局 助 理 工 程 师 。 １７ 一 ， 陕 陕
XGN-12使用说明书(机械闭锁)2011.12.22
编号：XGN2-12高压开关柜使用说明书襄阳展宇电气有限公司XIANGFAN ZHANYU ELECTRIC CO.,LTD.公司地址：湖北省襄阳市春园西路101号技术服务：传真：(0710)3342898销售直拨：(0710)3343998 邮编：441000前言感谢您选用展宇电气XGN2-12型高压开关柜系列产品。
本说明书提供给用户安装、运行参数设定、异常诊断、日常维护及安全使用相关注意事项。
为了保证正确地安装及操作本产品，请在装机之前，详细阅读本使用说明书。
我们的服务就和我们的产品一样，全体员工一直坚信用户是上帝的原则。
如在使用过程中遇到解决不了的疑难问题，请联络本公司的各地经销商或直接与本公司联系。
产品购入后，请检查本产品是否因运输不慎而造成损伤；产品的规格、型号是否与订购产品的机种相符；有无合格标志等。
由于产品在不断地更新换代可能出现设备及产品的个别地方或文字与宣传资料不符，如果发现设备出现此种问题请咨询本公司。
拆箱后请检查设备前柜门内文件盒内的产品说明书。
如有问题，请与供货商联系。
希望用户妥善保管本说明书，这对今后的维护、保养以及其它应用的场合会有所俾益。
用户应将本说明书交给直接使用或操作人员手中，如需对本说明书存档，请与本公司联系，本公司将免费为您提供一套存档用说明书。
安全警告✧禁止野蛮搬运及安装，禁止雨淋，远离电磁干扰。
✧防止儿童和公众接触或接近本设备，本设备有危险电压。
✧本设备只能按照制造商规定的用途使用，未经授权的修改或不按本手册的规定操作可能会导致严重地人身伤害及其它伤害。
✧只有经过严格训练的专业操作人员及专业技术人员才能允许操作及维护本产品。
✧请在操作本设备前，认真阅读本手册中的所有安全说明安装操作和维护规程。
目录1、概述 (4)2、产品型号及含义 (4)3、主要技术数据 (4)4、结构概述 (6)5、使用说明 (7)6、安装 (7)7、维护要点 (8)8、包装、运输、存储和启封 (9)9、订货须知 (9)一、概述◆主要用途XGN2-12型高压开关柜，适用于3～10kV三相50HZ交流单母线系统，作为接受和分配电能用。
浅析变电站10kV高压开关柜的机械联锁
路接地开关必须满足以下条 件 ：１ （ ）设备停 电前检查带电显示器有 在使用 寿命期 内灵活可靠 ， 并能有效 防潮 、 防霉 、 防锈 、 不卡涩 ， 其结 电 ；２ （ ）手车式断路器拉至试验， 分离位置 ； ０）带 电显示 器显示无 构应 简单 明了， 操作维护方便。 高压开关柜在使用过程 中， 还会遇到 非正规操作” 的情况 。 电； ） （ 与调度核实线路确已停 电。 。 于固定柜的操作方式 ， ４ ”对 其实 由于操作人员 的疏忽或非正常操作力而造成“ 也可 以参考这种方法。 在这种情况下 ， 高可靠的联锁应做到对操作者可 能出现的“ 非正规 ２ ． ４主动式联锁 与被动式联锁 操作 ” 有充分的预 防或阻止能力。即使在 某些 情况下进行 了错误操 对 于“ 五防” 中的每项联锁 要求 ， 论是固定柜还是 手车柜 ， 无 尽 作 ， 也应该 做到错误操作可纠正并且可方便 的恢 复正常操作 ， 不至 管其柜型 、 一次方案存在多样 化 ， 但都可 以设 计出各种方案来 实现 于引起重大 的设备或人 身事故 。 联 锁功能 。归纳起来 ， 机械联锁 主要 有两种形式 ， 即主动式 和被动 结束语 式 。所谓 “ 主动式联锁” 是指在该种联锁状态下 ， 若无正常的解锁条 综上所述 ， 高压开关柜的“ 五防” 机械联锁应达到 以下要 求 ： （ ） 合有关标准及规程 ， 电业安全工作规程》 《 — ５ Ｖ交 １符 如《 、３ ３ ｋ 件， 不会被解锁 ， 从而保证误操作根本无法执行 。 例如 当断路器处于 合闸位置时 ，机械上应保 证隔离开关或 隔离插 头被联锁 而无法操 流金属封 闭开关设备》 。 等 作， 即使错 误操作也不会产生不 良影响 。“ 被动式联锁 ” 是指在该种 （） ２ 联锁功能完整 、 准确 ， 达到五防要求 。 （） ３ 联锁可靠 、 动作灵活 。 联锁状态下 ， 可能由于非正常原因 ， 出现解锁条件 ， 使联锁解锁 。如 在联锁状态下操作隔离开关 或推拉手车 ， 虽然隔离开关尚未动作或 （） ４ 尽可能采用 “ 主动式联锁” 。 隔离 插头没有产生位移 ， 由于联 锁的存在而使断路器分 闸 ， 而 但 从 （） ５ 充分考虑用户对产品的使用需求 。 使 隔离开关或隔离插头的联锁被解 除 ， 显然这种被动式联锁形式会 参考文献 引起 断路器误分 闸。 ［ 中国南方 电网有限责任公 司．／Ｓ ０ ６ ２ ０ 电气操 作导则 １ 】 ＱＣ Ｇ １ ００ — ０４ 高压开关 柜 的设计 中不希 望采用 “ 动式 ” 被 联锁 ， 尽量采 用 ［］ 应 Ｚ． “ 主动式” 联锁 。例如对于手车采用杠杆进 出的开关柜 ， 在断路器合 【 中华人民共和 国国家标准．Ｂ ３０ — １ ３ ３ ｋ ２ ］ Ｇ ９ ６ ９ — ５ Ｖ交流金属封 闭开 闸状 态下 ， 机械上使手车进 出摇柄 的孔被封堵住 ， 摇柄根本无 法插 关 设 备【］ Ｓ． 进， 当然手 车也就不可能移动 。再如操动接地开关的插入孔设计成 作者简介 ： 卢敏 波（９ ９ ） 男， １７ ～ ， 工程师 ， 大学本科 ， 山供 电局 佛 在允许条件下才被打开 ， 否则 ， 该插入孔被封堵 ， 错误的操作就不可 变电一部 ， 从事变电运行工作。 能实施 。现行使用 的各类开关柜 中 ， 有不少机械联锁采用“ 动式 ” 被 联锁 ， 随着开关 柜设计水平 的提高 ， 应尽可能避免这种方式 。 ２５ 五防” ．“ 联锁 的完整性 国家标 准中对于 “ 五防” 的要求 ， 除了防止误分 、 误合 断路器这 条允许提示性的方法外 ， 其余联锁关系必须在开关柜结构 中完备 实现 。 从开关柜 的操作 来看 ， 每一项联锁要求 ， 在一 定的操作程序 都 中体现 出来 ，因此不 管是合闸程序还是分 闸程 序都要达 到联锁要 求。 ２５１防止带负荷分 、 隔离开关 ．． 合 般情况下 ， 固定柜基本上严格做到的断路器合 闸情况下不能 操作 隔离开关 ， 也就不存在带负荷分、 合隔离开关 的情况 。 但在手车 柜中 ， 大多数 产品如 Ｋ Ｎ ６ — ２ （ Ｚ ６ — ２型断路器 ） 能够 Ｙ ３ Ａ ｔＺ 配 Ｎ ７ １ 也 达到在断路器合 闸状态无法操作 手车推进机构 ， 尚有部分产 品仍 但 采用“ 被动式 ” 锁及 电气 联锁 ， 能有效 防止带负荷 操作小 车开 联 不
KYN28开关柜资料
1．概述KYN28-12型户内交流金属铠装移开式开关设备（以下简称开关柜），适用于3.6～12kV 三相交流50Hz电力系统，用于接受和分配电能并对电路实行控制、保护及监测。
符合标准：GB 3906-91 《3～35kV交流金属封闭开关设备》GB 11022-89 《高压开关设备通用技术条件》IEC 298（1990）《额定电压1kV以上、50kV及以下交流金属封闭开关设备和控制设备》DL 404-91 《户内交流高压开关柜订货技术条件》2．型号及含义K Y N 28 － 12 / □1－□2□3□4□5产品名称K 金属封闭铠装开关设备结构特征Y 移开式（手车式）使用条件N 户内使用设计序号28额定电压12 kV额定电流□1 A额定短路开断电流□2kA一次方案号□3操动方式□4D－电磁式，T－弹簧式环境特征□5TH－湿热带，TA－干热带，G－高海拔断路器种类Z－真空，S（或不标）－少油，F－SF63．使用环境条件3.1环境温度：最高温度＋40℃，最低温度-10℃。
3.2环境湿度：日平均相对湿度≤95％，月平均相对湿度≤90％。
3.3海拔高度：1000m以下。
3.4抗地震度：地震烈度不超过8度。
3.5周围空气应不受腐蚀性或可燃性气体、水蒸汽等明显污染。
3.6无经常性的剧烈振动场所。
3.7在超过GB 3096-91规定的正常的环境条件下使用式，由用户和制造厂协商。
4．技术参数4.1 开关设备技术参数见表1。
4.2 VD4、VS1真空断路器技术参数4.2.1 VD4、VS1真空断路器技术参数见表2。
4.2.2 VD4、VS1真空断路器机械特性见表3。
4.3 操动机构技术参数见表4。
表2 VD4、VS1真空断路器技术参数表3 VD4、VS1真空断路器机械特性要求由用户与制造厂联系协商；当断路器用于开断电容器组时，电容器组的额定电流不应大于断路器额定电流的80％。
5．结构特点开关设备按GB 3906-91中的金属铠装移开式开关设备而设计。
小车式高压开关柜相关知识讲解
三、联锁（机械联锁，电气联锁） 开关柜设有完善的联锁结构，以保证操作本身的正确和操作者 的人身安全。 （一）手车位置与断路器（组合电器）的联锁 1、只有当手车上的断路器（组合电器）处于分闸状态时，手车 底盘车内阻止手车移动的联锁才能解锁，手车才能离开断开位置 ／试验位置或工作位置。
2、只有当手车锁定在断开位置／试验位置或工作位置时，手车 上的电气控制回路才能接通，同时手车底盘车内阻止断路器 （组合电器）合闸的联锁才能解锁，断路器（组合电器）才能 合闸。 3、 当手车处于中间位置时，断路器（组合电器）的电气合闸 回路和合闸机械传动系统均被闭锁，断路器（组合电器）不能 合闸。
（四）接地开关与电缆室盖板间的联锁： 只有当接地开关处于合闸状态时，开关 柜的下门或电缆室的后封板才能打开。 也只有在电缆室的后封板封闭时接地开 关才可以分闸。
四、真空断路器的四个电气状态
运行状态：指断路器手车在工作位置、合闸 状态，二次电源投入，控制面板合闸指示红 灯亮，储能指示黄灯亮， “远方/就地”转 换开关在“远方”位，断路器出线连接电气 设备已受电运行，测控装置有设备运行参数 显示。
2.2变压器柜的检修与维护
除第2.1条的项目外，还应对熔断器及其接触面 和二次回路进行维护和检修
2.3电压互感器柜的检修和维护
除第2.1条的项目外，还应对熔断器及其接触面和 二次回路进行维护和检修
2.4清扫
开关柜应定期进行清扫，以保持绝缘件、导电件 表面的清洁。清扫应在开关柜一、二次回路不带电 情况下进行
小车式高压开关柜相关知识讲解
培训内容框架
一、高压开关柜概述 二、高压开关柜组成 三、开关柜的四个电气状态 四、开关柜的联锁 五、相关操作及注意事项 六、操作提示及检修维护
35kV抽屉式高压开关柜基础知识讲解
2023/8/4
手车室
• 手车室两侧安装了高强度轨道，供手车在柜内由隔离位 置/试验位置移动滑行至工作位置。当手车从断开位置/ 试验位置移动到工作位置的过程中，上、下静触头盒上 的活门与手动联动，自动打开；当反方向移动时，活门 则自动闭合，直至手车退至一定位置而完全覆盖住静触 头盒，形成有效隔离。同时由上、下活门联动，在检修 时，可锁定带电侧的活门，从而保证检修维护人员不触 及带电体。在断路器室门关闭时，手车同样能被操作。 通过门上观察窗，可以观察隔室内手车所处位置、合、
2023/8/4
1、高压开关柜的分类
结构类型
铠装式 各室间用金属板隔离且接地，如KYN型和KGN型
间隔式 各室间是用一个或多个非金属板隔离，如JYN型 箱式
具有金属外壳，但间隔数目少于铠装式或间隔式，如XGN型
断路器的 置放
落地式 中置式
断路器手车本身落地，推入柜内； 手车装于开关柜中部，手车的装卸需要装载车。
2023/8/4
4、断路器在柜内的分、合闸状态确认
1)、断路器的分合闸状态可由断路器手车面板上的分合 闸指示牌及仪表室面板上的分合闸指示灯两方面判定。
2)、若透过开关柜断路器室面板上的观察玻璃窗，看到 手车面板上绿色的分闸指示牌，则判定断路器处于分 闸状态，此时如果辅助回路插头接通电，则仪表面板 上的分闸指示灯亮。
高压开关柜基本知识
第一章高压开关柜概述一、基本概念1.开关柜（又称成套开关或成套配电装置）：它是以断路器为主的电气设备；是指生产厂家根据电气一次主接线图的要求，将有关的高低压电器（包括控制电器、保护电器、测量电器）以及母线、载流导体、绝缘子等装配在封闭的或敞开的金属柜体内，作为电力系统中接受和分配电能的装置。
2.高压开关设备：主要用于发电、输电、配电和电能转换的高压开关以及和控制、测量、保护装置、电气联结（母线）、外壳、支持件等组成的总称。
3.开关柜防护要求中的“五防”：防止误分误合断路器、防止带电分合隔离开关、防止带电合接地开关、防止带接地分合断路器、防止误入带电间隔。
4.母排位置相序对应关系：表1-1内部设备的保护程度。
表1-21.有一、二次方案,这是开关柜具体的功能标志,包括电能汇集、分配、计量和保护功能电气线路。
一个开关柜有一个确定的主回路(一次回路)方案和一个辅助回路(二次回路)方案，当一个开关柜的主方案不能实现时可以用几个单元方案来组合而成。
2.开关柜具有一定的操作程序及机械或电气联锁机构，实践证明: 无―五防‖功能或―五防功能不全‖是造成电力事故的主要原因。
3.具有接地的金属外壳，其外壳有支承和防护作用.因此要求它应具有足够的机械强度和刚度，保证装置的稳固性,当柜内产生故障时,不会出现变形,折断等外部效应。
同时也可以防止人体接近带电部分和触及运动部件，防止外界因素对内部设施的影响;以及防止设备受到意外的冲击。
4.具有抑制内部故障的功能，―内部故障‖是指开关柜内部电弧短路引起的故障，一旦发生内部故障要求把电弧故障限制在隔室以内。
三、高压开关柜正常使用条件:1.环境温度:周围空气温度不超过40℃(上限)，一般地区为-5℃(下限)，严寒地区可以为-15℃。
环境温度过高,金属的导电率会减低,电阻增加,表面氧化作用加剧;另一方面, 过高的温度,也会使柜内的绝缘件的寿命大大缩短,绝缘强度下降.反之,环境温度过低,在绝缘件中会产生内应力,最终会导致绝缘件的破坏。
低压开关柜三合二分闸联锁原理
低压开关柜三合二分闸联锁原理：机制、应用与维护摘要：本文详细探讨了低压开关柜中三合二分闸联锁的工作原理，分析了该联锁机制在实现安全操作中的重要性，并讨论了其在实际电力系统中的应用。
同时，文章还对联锁系统的维护和管理提供了一些建议，以确保其持续有效的运行。
一、引言低压开关柜是电力系统中的重要设备，用于控制、保护和监测电力的传输和分配。
为了确保系统的安全和稳定，开关柜中设置了各种联锁机制。
其中，三合二分闸联锁是一种常见的安全联锁方式，它可以有效地防止误操作引起的安全事故。
本文将深入探讨三合二分闸联锁的工作原理、应用和维护。
二、三合二分闸联锁的工作原理三合二分闸联锁是一种基于机械和电气原理的安全联锁机制。
其工作原理如下：当三个分闸中有一个处于合闸位置时，另外两个分闸将被机械锁定在分闸位置，无法合闸。
只有当三个分闸都处于分闸位置时，任意一个分闸才可以合闸。
这种联锁机制可以确保在电力系统中，不会因误操作而导致两个或更多的分闸同时合闸，从而避免可能的安全事故。
三、三合二分闸联锁在电力系统中的应用三合二分闸联锁广泛应用于低压开关柜中，尤其是在对安全性要求较高的场合，如石油化工、钢铁冶金、轨道交通等行业。
在这些行业中，电力系统的稳定运行对于生产安全至关重要。
三合二分闸联锁作为一种有效的安全联锁方式，可以大大提高电力系统的安全性和稳定性。
四、三合二分闸联锁的维护与管理为了确保三合二分闸联锁的持续有效运行，需要进行定期的维护和管理。
以下是一些建议：1. 定期检查联锁机构的机械部件，确保其完好无损，没有锈蚀和磨损现象。
如发现问题，应及时进行处理，如清洗、润滑或更换损坏部件。
2. 定期检查联锁机构的电气部件，确保其接线端子紧固可靠，没有松动和氧化现象。
对于老化或损坏的电气元件，应及时进行更换。
3. 定期对联锁机构进行功能测试，确保其工作正常。
测试时，应按照操作规程进行分合闸操作，观察联锁机构是否按照预期工作。
如发现异常情况，应及时进行排查并处理。
“五防”保安全-高压开关柜机械联锁的探讨(2020年)
( 安全技术 )单位：_________________________姓名：_________________________日期：_________________________精品文档 / Word文档 / 文字可改“五防”保安全-高压开关柜机械联锁的探讨(2020年)Technical safety means that the pursuit of technology should also include ensuring that peoplemake mistakes“五防”保安全-高压开关柜机械联锁的探讨(2020年)高压开关柜的"联锁"是保证电力网安全运行、确保设备和人身安全、防止误操作的重要措施。
GB3906-1991《3-35千伏交流金属封闭开关设备》对此作了明确规定。
一般把"联锁"描述为:防止误分、误合断路器;防止带负荷分、合隔离开关;防止带电挂(合)接地线(接地开关);防止带接地(开关)合闸;防止误入带电间隔。
上述五项防止电气误操作的内容,简称"五防"。
"五防"装置一般可分为机械、电气和综合三类。
目前,市场上高压开关梧类型很多,大多数都有较完善的联锁方式。
但仍有不少高压开关柜的联锁尤其是机械联锁不完善,尚不能完全达到"五防"要求。
为此,本文着重就机械联锁提出一些看法,与同仁探讨。
联锁实现方式在固定柜和手车柜中。
众所周知隔离开关无专门的灭弧装置,一般不能用来接通或切断负荷电流。
在固定柜中,断路器与隔离开关的联锁关系明确,即只有在断路器分断的情况下才能操作隔离开关,隔离开关和断路器之间的机械联锁关系较易实现。
如在CC-1A(F)中,为防止带负荷分、合隔离开关,常采用一个扇形撞块和圆板结构,与操作隔离开关的CS6-1机构上的弹性定位锁配合,在断路器合闸时,圆板阻止定位锁拔出,从而防止带负荷分闸。
10kv高压开关柜结构及工作原理
10kv高压开关柜结构及工作原理10kv高压开关柜结构及工作原理10kv高压开关柜KYN28A铠装型开式交流金属封闭开关柜，具有防止带负荷推拉断路器手车、防止误分合断路器，防止接地开关处在闭合位置时关合断路器、防止误入带电隔室、防止带电时误合接地开关等连锁功能。
进线开关配备ABB公司的VD4真空断路器，负荷开关配ZN63A-12型真空断路器和JCZR16-7.2J型接触器-熔断器组合开关。
一、结构概述：1. 型号含义：2. 结构：图中：A---母线室 B---断路器手车室 C---电缆室 D---继电器仪表室1—泄压装置；2—外壳；3—分支小母线；4—母线套管；5—主母线；6—静触头；7—触头盒；8—电流互感器；9—接地开关；10—电缆；11—避雷器；12—接地母线；13—装卸式隔板；14—隔板（活门）；15—二次触头；16—断路器手车；17—加热装置；18—可抽出式水平隔板；19—接地开关操作机构；20—控制小线槽；21—电缆封板。
开关柜的柜体为组装式结构，开关柜不靠墙安装。
柜体分四个单独的隔室：手车室、主母线室、电缆室、继电器仪表室。
柜体外壳防护等级IP42,各小室间防护等级IP2X。
2.1 手车：手车由开关柜的主元件和推进用底盘车组成。
手车采用中置式结构，通过一台专用转运车可方便地进行手车进出柜的操作。
以断路器为例：手车的下部为推进用的底盘车，断路器固定安装在底盘车上。
底盘车内设置有推进机构，用以实现对断路器手车的进出车操作。
底盘车内还设置有连锁机构，用以实现断路器和柜体之间的各项连锁2.2 手车室：隔室两侧安装了轨道，供手车在柜内移动时的导向和定位。
静触头盒的隔板（活门）安装在手车室后侧。
手车从断开位置/试验位置向工作位置移动的过程中，遮挡上、下静触头盒的活门自动打开；手车反方向移动时，活门自动关闭，直至手车退至断开位置/试验位置而完全遮挡住静触头盒，形成隔室间有效的隔离。
断路器室的门上有观察窗，通过观察窗可以观察隔室内手车所处位置、断路器的合、分闸显示、储能状况等状态。
浅谈开关柜中手车的行进闭锁
浅谈开关柜中手车的行进联锁内容摘要：手车式开关柜在供配电领域已经得到广泛使用，为了防止电气误操作，按照相关国家标准的规定，开关柜中设计了各种机械、电气联锁装置。
本文针对开关柜中手车的行进联锁，通过对两种联锁方式的比较，分析了现在普遍采用闭锁电磁铁进行联锁后可能会出现的问题，从安全角度考虑，推荐隔离手车采用电磁锁实现行进控制。
关键词：五防闭锁电磁铁电磁锁一、前言随着高压开关设备设计、制造水平的显著提高，手车式开关柜已经在供配电领域得到广泛使用。
为了保证电力网安全运行、确保设备和人身安全、防止误操作，开关柜必须具备完善可靠的联锁装置。
GB3906-2006《3.6kV～40.5kV 交流金属封闭开关设备和控制设备》对开关柜的联锁装置作了明确规定。
这些防止电气误操作的内容，按照行业习惯，简称“五防”，即：1）防止误分、误合断路器；2）防止带负荷分、合隔离开关；3）防止带电挂(合)接地线(接地开关)；4）防止带接地线(开关)合闸；5）防止误入带电间隔。
所以手车在行进过程中，必须保证断路器处于分闸状态，不得合闸，即具有“合闸闭锁”的功能。
目前常用的各种断路器手车都有比较成熟可靠的联锁装置：合闸电气闭锁一般通过将反映手车位置的行程开关接点串入断路器的合闸回路中来实现，机械联锁也通过相应的结构设计得到实现。
二、联络运行时，手车间联锁分析在电气设计中，进线开关柜经常要和母联开关柜联络运行，如图一所示。
为了保证“五防”要求，各进线手车和母线分段手车之间必须考虑相应的联锁关系。
基于“五防”要求，断路器手车联络运行时，相互之间的联锁有两种实现方式，一种是电气互锁，利用联断路器的辅助信号接点构成一定的逻辑关系置于另一台断路器合闸控制回路中，当逻辑关系不满足时，无法合闸；另一种是机械互锁，利用机械装置实现断路器之间的互锁。
目前常用的VD4、VS1等断路器手车间经常使用闭锁电磁铁进行互锁：通过其动铁心与断路器合闸脱扣板进行配合，实现机械合闸闭锁控制；通过其行程开关的切换，实现电气合闸闭锁控制。
高压开关柜的机械程序锁应用教程
高压开关柜的机械程序锁应用教程来源：网络作者：未知点击：1199次时间：2009-7-7 9:25:081、引言高压开关柜的电气误操作是电力系统频发性事故之一,往往造成电力设备损坏、系统停电、甚至人员伤亡等重大恶性事故。
如何有效地防止电气误操作一直是电力系统关注、研究的问题。
目前,防止高压开关柜电气误操作的主要措施有:(1)操作人员必须严格执行电力行业标准DL408-91《电业安全工作规程》,坚持操作票制度、工作许可证制度等各项行之有效规章制度。
(2)高压开关柜必须强制性安装防误闭锁装置。
以上两项措施前者为组织措施,后者为技术措施,两者相辅相成,缺一不可。
首先依靠组织措施保证操作人员按正确的程序操作,而万一疏漏,则由技术措施来有效的制止误操作。
只有这样,才能彻底杜绝高压开关柜的电气误操作,确保人身安全和用电安全。
2、高压开关柜的五项防误闭锁功能及实现方法高压开关柜必须具备五项基本防误闭锁功能(简称"五防")口即:(1)防止误分、合断路器;(2)防止带负荷分、合隔离开关(隔离插头);(3)防止带电挂接地线(合接地开关);(4)防止带接地线(接地开关合闸状态)合断路若苦;(5)防止误入带电间隔(隔室)。
高压开关柜实现"五防"闭锁功能的方法主要有以下几种:2.1机械联锁联锁方法简单、可靠、直接、有效,一般用于高压开关柜断路器-隔离开关-接地开关-柜门之间的联锁,应优先采用。
但柜与柜之间的联锁很难实现。
2.2电气联锁联锁方法容易实现,联锁功能可以做的很完善,但如果辅助开关、继电器等电器接点切换不灵或粘连则会造成联锁功能丧失或紊乱。
这种联锁方法一般作为机械联锁的辅助手段,实现双重联锁。
2.3电磁锁联锁方法简单、有效,但有一定局限性,一般用于柜门闭锁。
万能解锁钥匙必须严格管理和慎用。
2.4微机闭锁软件设计完善,防误功能齐全,但成本较高。
2.5机械程序锁联锁方法简单、可靠、直接、有效,特别适合多台柜之间的联锁。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
Part 2有关机械联锁几个问题的探讨
二.ATS柜断路器的联锁实现方式
就我司3组ATS高压开关柜的 断路器而言，其机械联锁主要作 用是： 一.防止误入带电室。 二.防止在带电时误合接地开 关。 三.防止误分、误合断路器 四.防止接地开关处在闭合位 置时关合断路器。
锁具交换盒
操作顺序（红的“标示”是N电源柜，绿的“标示”是E电源柜，黄的“标示”是出线柜）： 当需要断开出线柜时，先将N电源柜、E电源柜停电，拔出KEY1、KEY2钥匙，然后将钥匙 插入锁具交换盒里，取出KEY3钥匙插入出线柜联锁的钥匙孔，方能操作出线柜。合出线柜的 操作步骤则相反。
Part 3有关电气联锁几个问题的探讨
二. 低压柜中两台进线柜与母联之间电气联锁的配合
下面的电气原理图是我司C2变配电所低压进线柜与母联柜之间的电气联锁原理图，其中 QFA是 401开关，QFB是402开关，QFC是母联开关；PLC模块安装在母联柜内，其控制电源DC24V并联分别 取自于401、402开关。其联锁的原理如下： 手动时：当QFA、QFB合闸，QFC合闸回路C-1、C-2断开，其合闸线圈XF无法得电， QFC不能满足 合闸条件；同理，当QFA、QFC或QFB、QFC同时合闸时，QFB或QFA也同样不能满足合闸条件。使进 线柜与母联满足“三合二”逻辑。 自动时：由于我司的低压进线开关没有选用欠压（失压）线圈，所以采用模块来控制失压时进 线开关的分闸动作，三台联锁的断路器控制回路电源均取自母联柜。用中间继电器取代了按钮，联 锁的其它步骤与手动一样。
Part 1概论
高压开关柜的“机械联锁”是确保设备和人身安全、防止误操作的重要措施。《3～35kV交 流金属封闭开关设备》（GB3906—91）中对此作了明确规定，此国家标准把“联锁”描述为： “金属封闭式开关设备应具有：防止带负荷分、合隔离开关（隔离插头）；防止误分、误合断 路器、负荷开关、接触器（允许提示性）；防止接地开关处在闭合位置时关合断路器、负荷开 关等开关；防止再带电时误合接地开关；防止误人带电隔室等功能”，上述五项防止电气误操 作的内容，简称“五防”。“五防”装置一般可分为机械、电气和综合三类，我司高压开关柜 属于综合类。 机械联锁是在高压开关柜的操作部位之间用互相制约和联动的机械机构来达到先后动作的 闭锁要求，我司单柜机械联锁在操作过程中无需使用钥匙等辅助操作，可以实现随操作顺序的 正确进行，自动地步步解锁。在发生误操作时，可以实现自动闭锁，阻止误操作的进行。 我司10kV配电设备使用的都是金属封闭式开关设备，包括高压开关柜、高压 PT柜、高压计量 柜等。高压开关柜是我们变电运行时频繁操作的设备之一，因此对高压开关柜的“机械联锁” 的认识相当重要。 “五防”具体内容： 1.防止带负荷分、合隔离开关。（断路器、负荷开关、接触器合闸状态不能操作隔离开关。） 2.防止误分、误合断路器、负荷开关、接触器。（只有操作指令与操作设备对应才能对被操 作设备操作） 3.防止接地开关处于闭合位置时关合断路器、负荷开关。（只有当接地开关处于分闸状态， 才能合隔离开关或手车才能进至工作位置，才能操作断路器、分荷开关闭合） 4.防止在带电时误合接地开关。（只有在断路器分闸状态，才能操作隔离开关或手车才能从 工作位置退至试验位置，才能合上接地开关） 5.防止误入带电室。（只有隔室不带电时，才能开门进入隔室）
Part 3有关电气联锁几个问题的探讨
一. 高压柜中两台进线柜与母联之间电气联锁的配合
每一套开关柜除了完善的机械联锁还要有相应的电气联锁相互配合。因为机械联锁不能及 远，距离太远就会影响灵敏度，这时就需要电气联锁的配合。下面三幅电气原理图是我司C2变 配电所高压进线柜与母联柜之间的电气联锁原理图，其中PDS741A是1、2号进线柜的综保装置 ，PDS731B是母联柜的综保装置；1QF是一号进线柜断路器，2QF是二号进线柜断路器，3QF是 母联柜断路器。其联锁的原理如下： 在计量柜与母联隔离柜都到位的情况下，合1QF与2QF。这时PDS731B的3-7与3-9处于分断的 状态，其304端子无电源，3QF不满足合闸条件。同理，1QF与3QF合闸时，2QF不满足合闸条件 ；2QF与3QF合闸时，1QF不满足合闸条件。
断路器的几种状态及其机械联锁图解
之一：实验位置
此时机械联锁的状态近 图。
Part 2有关机械联锁几个问题的探讨
一、断路器的联锁实现方式
断路器的几种状态及其机械联锁图解 之二：分闸位置
断路器处于分闸状态， 手车位置可活动，地刀 位置可活动。柜门不能 打开。
柜门联ቤተ መጻሕፍቲ ባይዱ机构及其近图
手柄联锁机构及其近图 此时机械联锁的状态
Part 2有关机械联锁几个问题的探讨
一、断路器的联锁实现方式
就我司单台高压开关柜的断 路器而言，其机械联锁主要作用 是：
一.防止误入带电室。 二.防止在带电时误合接地开 关。 三.防止误分、误合断路器 四.防止接地开关处在闭合位 置时关合断路器。
此时机械联锁的状态。 断路器处于分断状态， 手车在 “实验”位置， 地刀在“合闸”位置。 柜门可以打开。
Part 3有关电气联锁几个问题的探讨
二. 低压柜中两台进线柜与母联之间电气联锁的配合
C2电气图一
C2-401
C2-402
Part 3有关电气联锁几个问题的探讨
二. 低压柜中两台进线柜与母联之间电气联锁的配合
C2电气图二
母联开关
PLC控制图
Part 4
完
The end
二.断路器与隔离开关的联锁实现方式
就我司母联高压开关柜的断 路器与隔离开关而言，其机械联 锁主要作用是： 一.防止带负荷分、合隔离开 关 二.防止误入带电室。 三. 防止误分、误合断路器
操作顺序（红的“标示”是母联柜，绿的“标示”是母联隔离柜）： 当需要断开母联时，先按操作规程断开断路器，然后将手车摇至“实验”位置，拉出联 锁拉环，拔出钥匙；然后将钥匙插入母联隔离柜的联锁装置，将联锁拉环推进去，摇出隔离 手车。操作完毕。合母联柜的操作步骤则相反。完全实现了“防止带负荷分、合隔离开关”
Part 3有关电气联锁几个问题的探讨
二. 低压柜中两台进线柜与母联之间电气联锁的配合
一般互为备用的两组低压柜与母联之间，都采用 “三合二”的逻辑关系。控制电路相互之间设有电气 联锁，（如图）其中Q1是1#进线断路器，Q2是2#进 线断路器，Q3是母联断路器，2KA、3KA是Q2、Q3的 故障继电器，3KA1是启动继电器。 手动时：万转SA的1、2脚连通。当Q2、Q3合闸， Q1合闸回路A-2、A-3断开，其合闸线圈XF无法得电， Q1不能满足合闸条件；同理，当Q1、Q2或Q1、Q3同 时合闸时，Q2或Q3也同样不能满足合闸条件。使进 线柜与母联满足“三合二”逻辑。 自动时：万转SA的3、4脚连通。启动继电器3KA1 代替了按钮1SB1的功能，其它动作与手动时一样。 注：本原理图是Q1断路器的控制图，Q2、Q3的 控制图与它一样。
此时按钮的状态
Part 2有关机械联锁几个问题的探讨
一、断路器的联锁实现方式
断路器的几种状态及其机械联锁图解 之三：锁位
此状态手车位置不可活 动，柜门不能打开。
断路器备用时，地 合分闸状态，带电 指示灯不亮。
此时机械联锁的状态
断路器工作时，地 刀分闸状态，带电 指示灯闪烁。
Part 2有关机械联锁几个问题的探讨
