智能小车速度测量控制系统设计
智能小车速度测量控制系统设计1.引言在现代工业和交通领域，智能小车被广泛应用于自动化物流、智能仓储以及移动机器人等场景。
为了保证智能小车的正常运行和安全性，速度测量和控制是至关重要的一环。
本文将重点介绍智能小车速度测量控制系统的设计原则和实现方法。
2.设计原则2.1精度和稳定性智能小车速度的精确测量和控制是保证小车运行安全和稳定的基础。
因此，在设计速度测量控制系统时，应优先考虑精度和稳定性的要求。
为了提高精度，可以采用高精度的传感器来测量小车的实时速度；为了提高稳定性，可以采用滤波算法对速度信号进行平滑处理。
2.2实时性和响应性智能小车的速度测量和控制必须具备良好的实时性和响应性。
实时性是指系统能够及时获得小车的速度信息，响应性是指系统能够迅速对速度变化作出调整。
在设计时，可以采用高频率的采样和控制周期来提高实时性和响应性。
2.3可扩展性和灵活性智能小车的需求和环境可能发生变化，因此，速度测量控制系统必须具备良好的可扩展性和灵活性。
可扩展性是指系统能够方便地扩展和添加新的功能；灵活性是指系统能够适应不同的小车和场景。
在设计时，可以采用模块化和接口化的设计方法，并使用可编程的控制器，以便系统可以方便地进行功能升级和扩展。
3.系统组成3.1速度传感器智能小车的速度测量需要使用速度传感器。
常用的速度传感器包括编码器和激光测距仪。
编码器可以通过检测轮轴的旋转来测量速度，激光测距仪可以通过测量激光到达和返回的时间来计算速度。
在选择速度传感器时，需要根据具体的应用场景和要求来确定。
3.2控制器智能小车的速度控制可以使用PID控制器或者模糊控制器。
PID控制器是一种经典的控制方法，通过调节比例、积分和微分参数来实现控制；模糊控制器则是一种基于模糊逻辑的控制方法，通过对输入和输出之间的关系进行模糊化和解模糊化来实现控制。
在选择控制器时，需要根据系统要求和控制效果来确定。
3.3控制算法智能小车的速度控制需要使用合适的控制算法。
自动循迹小车的位置和速度控制
自动循迹小车的位置和速度控制摘要：随着科技的不断发展，自动循迹小车已经成为人们日常生活中不可或缺的一部分。
本论文主要探讨了自动循迹小车的位置和速度控制技术，着重分析了该技术的优缺点及其在实际应用中的表现。
通过实验和统计数据，本文总结出了控制算法在不同条件下的最佳运行效果，为进一步推广和应用该技术提供了有益的参考和借鉴。
关键词：自动循迹小车；位置控制；速度控制；控制算法正文：自动循迹小车的位置和速度控制是该技术的核心之一，也是控制系统的重要组成部分。
针对不同的应用场景和需求，设计和选择合适的控制算法能够有效优化自动循迹小车的性能和稳定性，并提供更优质的使用体验和服务。
一般情况下，自动循迹小车的位置控制和速度控制是独立进行的，分别由不同的控制器和传感器来实现。
位置控制主要是通过地面传感器或者摄像头等设备实时监测小车当前的位置和轨迹，将数据传输给控制器，根据设定的控制算法进行计算和判断，控制小车的行进方向和角度，使其保持在目标轨迹上运行。
速度控制则是通过调节小车的电机转速和功率，控制车辆的前进速度和马力，根据路面情况和控制算法的要求，在不同的路段和环境下调整小车的速度和稳定性，保证安全和稳定性。
对于位置控制来说，PID控制算法是最常用的一种技术，通过根据目标位置和实际位置的误差来调节控制器的比例、积分和微分参数，使得小车能够迅速地调整其转向角度和行进方向，保持在设定轨迹上运行。
同时，还需要考虑到轨迹的复杂性和变化性，选择合适的传感器和检测装置来实现实时监测和定位，进一步提高位置控制的精度和准确性。
对于速度控制来说，也需要根据不同的场景和需求，选择合适的控制策略和算法。
普通路面下，比较适合采用PID控制等算法，根据实时检测到的速度和路面情况进行动态调节，同时保持车速统一，避免过分频繁的转速变化对行驶姿态和稳定性造成影响。
而在复杂环境下，比如陡坡、沙漠和水泥地等特殊路段，控制器需要通过更精细的调节和预判，避免车辆滑动、翻车等危险情况发生。

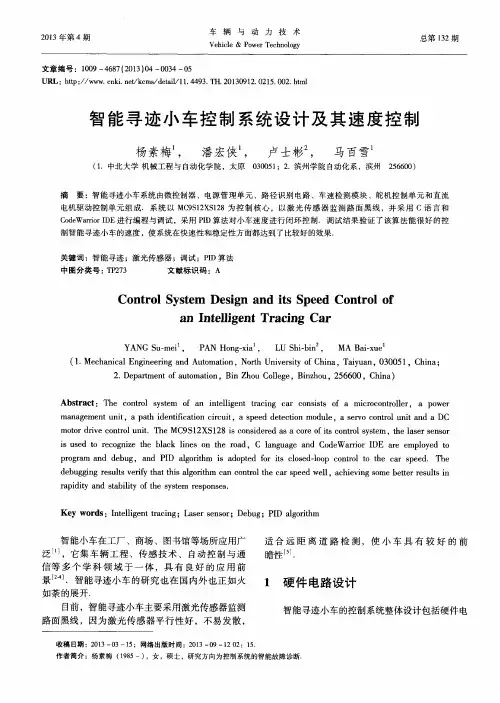

智能寻迹小车控制系统设计及其速度控制
电机驱动控制单元 组成 ．系统 以 ＭＣ ９ Ｓ １ ２ Ｘ Ｓ １ ２ ８为 控制 核 心 ，以激光 传感 器 监测 路 面黑 线 ，并 采用 Ｃ语言 和 Ｃ ｏ ｄ ｅ Ｗａ ｒ ｒ ｉ ｏ ｒ Ｉ Ｄ Ｅ进行 编程 与调试 ，采用 Ｐ Ｉ Ｄ算法对小 车速 度进行 闭环 控制．调试结 果验证 了该算法能很 好 的控
制智能寻迹小车 的速度 ，使系统在快速性和稳定性方 面都 达到了比较好 的效果． 关键词 ：智能寻迹 ；激光传感 器 ；调试 ；Ｐ Ｉ Ｄ算法 中图分类号 ： Ｔ Ｐ ２ ７ ３ 文献标识码 ：Ａ
Ｃｏ ｎ ｔ ｒ ｏ ｌ Ｓ ｙ ｓ ｔ ｅ ｍ Ｄｅ ｓ ｉ ｇ ｎ ａ ｎ ｄ ｉ ｔ ｓ Ｓ ｐ ｅ ｅ ｄ Ｃｏ ｎ ｔ ｒ ｏ ｌ ｏ ｆ ａ ｎ Ｉ ｎ ｔ ｅ ｌ ｌ ｉ ｇ ｅ ｎ ｔ Ｔｒ ａ ｃ ｉ ｎ ｇ Ｃａ ｒ
Ａｂ ｓ ｔ ｒ ａ ｃ ｔ ：Ｔ ｈ ｅ ｃ ｏ ｎ ｔ ｒ ｏ ｌ ｓ ｙ ｓ ｔ ｅ ｍ ｏ ｆ ａ ｎ ｉ ｎ ｔ ｅ ｌ ｌ ｉ ｇ ｅ ｎ ｔ ｔ ｒ ａ ｃ ｉ ｎ ｇ ｃ ａ ｒ ｃ ｏ ｎ ｓ ｉ ｓ ｔ ｓ ｏ ｆ ａ ｍｉ ｃ ｒ ｏ ｃ ｏ ｎ ｔ ｒ ｏ ｌ ｌ ｅ ｒ ，ａ ｐ ｏ ｗ ｅ ｒ
ｄ ｅ ｂ ｕ ｇ ｇ ｉ ｎ ｇ ｒ ｅ ｓ ｕ ｌ ｔ ｓ ｖ ｅ ｉｆ ｒ ｙ ｔ ｈ ａ ｔ ｔ ｈ ｉ ｓ ａ ｌ ｇ ｏ ｉｔ ｒ ｈｍ ｃ ａ ｎ ｃ ｏ ｎ ｔ ｒ ｏ ｌ ｔ ｈ ｅ ｃ ａ ｒ ｓ ｐ ｅ ｅ ｄ ｗｅ ｌ ｌ ，ａ ｃ ｈ ｉ ｅ ｖ ｉ ｎｇ ｓ ｏ ｍｅ ｂ ｅ ｔ ｔ ｅ ｒ ｒ ｅ ｓ ｕ ｌ ｔ ｓ ｉ ｎ ｒ ａ ｐ ｉ ｄ ｉ ｔ ｙ ａ ｎ ｄ ｓ ｔ ａ ｂ ｉ ｌ ｉ ｔ ｙ ｏ ｆ ｔ ｈｅ ｓ ｙ ｓ ｔ ｅ ｍ ｒ ｅ ｓ ｐｏ ｎ ｓ ｅ ｓ ．
智能巡线小车的多模式速度控制系统
智能巡线小车的多模式速度控制系统
胡文华;周新志
【期刊名称】《微计算机信息》
【年(卷),期】2008(24)19
【摘要】介绍了基于Freescale HCS12系列单片机的智能巡线小车多模式速度控制系统的设计方案.该速度控制系统主要由直流电机驱动电路、速度检测模块和无线通信模块构成,包含四种速度模式.介绍了速度控制系统的总体结构,并分析了其主要模块的工作原理.介绍了软件思想和程序设计流程图.实验结果表明,该多模式速度控制系统保证了智能巡线小车具有较好的稳定性和快速跟随性.
【总页数】3页(P4-5,16)
【作者】胡文华;周新志
【作者单位】610065,四川成都,四川大学电子信息学院;610065,四川成都,四川大学电子信息学院
【正文语种】中文
【中图分类】TP273
【相关文献】
1.智能小车路径识别及速度控制系统的实现 [J], 董晓庆;谢森林;李平
2.基于k60智能小车速度控制系统的研究与发展 [J], 李伟领;
3.基于STM32的智能巡线小车系统设计 [J], 刘涛;钟如意;朱梅;陈敏
4.基于CCD自动巡线智能小车设计 [J], 司开波; 黄健; 吕林涛
5.基于OpenMV视觉模块的智能小车巡线系统设计 [J], 张文青;龙奕帆
因版权原因，仅展示原文概要，查看原文内容请购买。
智能巡线小车的多模式速度控制系统【范本模板】
摘要：介绍了基于Freescale HCS12系列单片机的智能巡线小车多模式速度控制系统的设计方案。
该速度控制系统主要由直流电机驱动电路、速度检测模块和无线通信模块构成，包含四种速度模式。
介绍了速度控制系统的总体结构，并分析了其主要模块的工作原理.介绍了软件思想和程序设计流程图。
实验结果表明,该多模式速度控制系统保证了智能巡线小车具有较好的稳定性和快速跟随性。
关键词：单片机；多模式；制动；稳定性；快速跟随性引言目前，设计出具有智能化的产品已经成为商家开发产品的目标之一，也是学生课外科技活动的热点之一；其中，专门针对具有自主巡线功能的智能小车的设计更是数不胜数，但大多数智能巡线小车只是完成了“智能化”所要求的各部分的功能，在小车速度的稳定性和快速性上考虑的相对比较少。
本文主要针对具有自主巡线功能的智能小车，设计出了一种多模式速度控制系统，可以使智能小车具有较好的稳定性和快速跟随性。
同时,该速度控制系统的多模式设计思想也可以用在以其它系列单片机为控制核心的智能模型车上.1 控制系统原理多模式速度控制系统的速度模式有4种：1、开环加速模式2、反接制动模式3、能耗制动模式4、速度闭环运行模式.系统模式通过速度测量值与给定值的偏差范围进行选择,速度给定值由前方传感器检测到的路径形状进行设定，而偏差范围与模式选择的关系根据电机自身的特性曲线和智能小车实际运行情况进行设定.多模式速度控制系统由HCS12单片机、直流电机驱动电路、直流电机、速度检测模块和无线通信模块组成。
单片机产生的PWM波通过由H桥组成的驱动电路来控制直流电机的输入电压大小，速度检测模块通过旋转编码器把电机的转速转换为单位时间内的脉冲个数，无线通信模块实现对速度控制系统相关参数的实时监测与调整,主要用于系统的调试和开发.整个速度控制系统的电源均由一节7.2V镍镉电池提供，控制系统原理图如图1所示.系统中使用低差压稳压器LM2940将7.2V电源变为5V稳压电源输出,可为单片机、速度检测模块和无线通信模块等提供相应的电源，也可减少电池电压不稳定给控制系统各个部分带来的不良影响,保证了控制系统的稳定运行【1】.图1 控制系统原理图2 控制系统硬件设计2.1 直流电机驱动电路系统中采用的直流电机型号为RS—380H.直流电机驱动采用飞思卡尔公司的5A 集成H 桥芯片MC33886。
自动循迹小车的位置和速度控制
www�ele169�com | 45智能应用0 引言随着机械、电子、控制、信息等技术的迅猛发展，智能机器人将在军事、科研和工业领域中有着广阔的应用前景[1-4]。
智能循迹小车是一种可自动根据规划路径运行的轮式机器人，也是一个集环境感知、分析判断与决策、自动行驶等功能于一体的综合系统[5]。
例如在国内外的一些大型物流企业，已经开始利用智能小车对货物进行扫码识别，然后按照规划路径自动运送到相应的出货区域，实现了货物的快速自动分拣[6]，节省了人工及劳动强度，并提高了工作效率；在矿山行业，也可以运用智能小车进行煤炭等货物的运输。
现在，许多学校和机构通过举办循迹小车的设计制作活动和学科竞赛，来培养学生的实践、创新能力和团队协作精神等[7-13]。
循迹小车所采用的位置和速度控制模型及策略直接影响着小车循迹运动的精度、速度和流畅性。
本文根据所设计循迹小车的工作原理进行机械运动分析，建立位置+速度的串级PID 控制模型，实现了循迹小车快速、精确的循迹控制。
1 工作原理■1.1 组成设计的循迹小车的组成和工作原理图如图1所示。
小车主要由机械机构和控制系统组成。
机械机构主要包括车身、万向轮、左轮、右轮和减速器等组成。
控制系统主要由单片机控制板、电机驱动板、电池、红外光电传感器、测速器和控制软件等组成。
■1.2 工作原理万向轮安装在车身前部，左轮和右轮安装在车身后部，分别由左电机和右电机通过相应的减速器减速后单独驱动；单片机控制板采用模块化设计，CPU 采用STC89C52芯片；左电机和右电机为直流电机，由采用L293D 芯片的电机驱动板来驱动；电源模块用2节3.7V 锂电池串联给小车控制系统供电。
对于每个直流电机，单片机输出一路PWM 信号来控制电机的转速，输出一路TTL 信号来控制电机的转向；两个槽型对射光电传感器与安装在左、右电机减速器上的测速码盘组成了测速系统，将左、右轮的转速转换为脉冲实时传送到单片机控制系统，可实现左、右轮转速的闭环控制。
智能小车运动控制系统的研究与实现
智能小车运动控制系统的研究与实现随着科技的不断发展，智能化成为现代车辆的重要特征之一。
智能小车作为智能车辆的一种重要体现形式，因其具有体积小、便于携带、反应灵敏等特点，在军事、救援、测绘等领域得到广泛应用。
智能小车的核心技术是运动控制系统，它负责实现小车的运动控制和路径规划等功能。
因此，研究智能小车的运动控制系统具有重要意义。
智能小车是一种具有高度集成度和智能化水平的车辆。
它通常由传感器、控制器、执行器等组成，通过复杂的控制算法来实现对小车运动的智能控制。
智能小车可以根据预先设定的路径自动行驶，也可以通过遥控器或计算机进行远程控制。
智能小车的运动控制系统主要由传感器、控制器和执行器三部分组成。
传感器负责采集小车的速度、位置等信息，控制器根据采集的信息通过控制算法实现对小车的运动控制，执行器则根据控制器的指令驱动小车运动。
智能小车的运动控制系统采用闭环控制原理。
控制器根据传感器采集的速度、位置等信息，与预设的参考值进行比较，产生控制误差。
控制器根据误差大小，通过控制算法计算出相应的控制量，执行器根据控制量驱动小车运动，从而减小误差。
本文所研究的智能小车采用履带式底盘，配备有红外线传感器、超声波传感器、编码器等。
控制器采用Arduino板卡，执行器采用直流电机和舵机。
通过实验验证，本文所研究的智能小车运动控制系统可以实现以下功能：（1）自动行驶：小车能够根据预设路径自动行驶；（2）遥控控制：可以通过遥控器对小车进行远程控制；（3）障碍物避让：小车能够感知障碍物并自动避让；（4）路径规划：小车能够根据地理信息进行路径规划。
实验结果表明，本文所研究的智能小车运动控制系统具有较高的控制精度和响应速度，能够在不同的环境和场景下对小车进行精确控制，为智能小车的广泛应用提供了技术保障。
本文对智能小车的运动控制系统进行了研究与实现，取得了以下成果：（1）设计了智能小车的系统框架和运动控制原理；（2）实现了高精度、快速响应的运动控制系统；（3）通过实验验证了运动控制系统的功能和效果。
基于STM32的智能巡线小车系统设计
开发研究基于STM32的智能巡线小车系统设计刘涛钟如意朱梅陈敏(江西理工大学，江西赣州330013)摘要:基于ucosm的实时控制系统，以SIW2F407ZET6芯片为核心主控电路板，提出一种在复杂多路径白色引导线上利用灰度传感器、六轴传感器和霍尔传感器选择设定路线进行快速自动行驶的方案，实现智能小车在复杂场地中快速寻迹、避障的功能。
关键词:UCOSIII；多路线;快速寻迹；多岔路口近年来,IW繼稠土会的極輝，智能母的瞅®来越受到关注,智能小车可以用坯输、无A驾驶等方面，应用前景广阔。
普通力洋只能在简单的场ft行驶，如直线、圆形,无法在多路径的复杂场景行驶。
本设计实现在复杂多路径白色引舷上，沿设置好的路线快速行驶，精确到达目的地。
1硬件设计该智能小车的控制器组成包括主控电路、驱动电路、电源电路以及各种传感器。
主控电路为自行设计的电路板,通过接受各个传感器的数据进行分析处理控制小车的整体运行。
驱动板为四路独立驱动,通过接收主控电路的PWM 和方向信号控制4个电机的转速和转向。
电源板为整个小车提供主控电路板5V电压和驱动板12V电压。
2系统设计与实现2.1控制流程系统上电运行，进行系统初始化，使能UCOSIII的时间片轮转功能，进行相关底层寄存器的配置,随后进行相关芯片功能的驱硼始化街始任务中创靈图任务、实时PID 运算任务、传感与接收任务和LCD歸任务。
2.2巡线实现本设计的实现依赖于灰度传感器、霍尔元件和六轴传感器。
其原理是通过灰度传感器对白色引导线的检测，控制电机的初步调速,使得八路灰度的中间2个灯落在白色弓I导线上，初步保证小车不偏离引导线。
随后,通过六轴传感器检测小车的姿态，使得小车与引导线达到平行状态撮后，霍尔元件对小车的4个车轮进行测速，通过PID调节使得4个车轮的速度一致，保证小车直线行驶，在保证小车稳定性的基础上增加其速度,实现快速行驶,节约时间。
2.3多岔路口转向当小车遇到多岔路口时，首先依靠灰度传感器检测是否进入多岔路口，当进入时,记录下当前的航向角,进行左作者简介：刘涛(1997-),男，软件工程专业软件嵌入式,本科在读。
