钢水连续测温仪表安装技术要求

合集下载

JJF(浙)1041-2009 黑体空腔式钢水连续测温仪校准规范

JJF(浙)1041-2009 黑体空腔式钢水连续测温仪校准规范

浙江省地方计量技术规范JJF(浙)1041-2009 黑体空腔式钢水连续测温仪The Continuous Temperature Measurement of Black body cavity ofMolten Steel2010-01-04发布2010-01-18实施浙江省质量技术监督局 发布黑体空腔式钢水连续测温仪校准规范Specification of Calibration forThe Continuous Temperature MeasurementOf Black body cavity of Molten Steel本校准规范经浙江省质量技术监督局于2010年01月04日批准,并自2010年01月18XX日起施行。

归 口 单 位:浙江省质量技术监督局主要起草单位:杭州市质量技术监督检测院聚光科技(杭州)有限公司参加起草单位:中国方圆标志认证委员会浙江审核中心杭州市正和热能计量校准有限公司本校准规范由主要起草单位负责解释。

本规范主要起草人:蒋雪萍 (杭州市质量技术监督检测院)张艳辉 (聚光科技(杭州)有限公司)石 诚 (杭州市质量技术监督检测院)孙世勃 (中国方圆标志认证委员会浙江审核中心) 郭晓维 (聚光科技(杭州)有限公司)参加起草人:陈伟琪 (杭州市正和热能计量校准有限公司)孙 麒 (聚光科技(杭州)有限公司)邹姝文 (杭州市质量技术监督检测院)目 录1 范围 (1)2 引用文献 (1)3 术语和定义 (1)3.1黑体 (1)3.2测温管 (1)3.3有效长径比 (1)4 概述 (1)5 计量特性 (1)5.1 示值误差 (1)5.2 重复性 (2)5.3 模拟量输出误差 (2)5.4 开关量输出 (2)5.5 温度变化影响量 (2)6 校准条件 (2)6.1 环境条件 (2)6.2 测量标准及其他设备 (2)7 校准项目和校准方法 (3)7.1 外观及工作正常性检查 (3)7.2 示值误差校准 (3)7.3 重复性校准 (4)7.4 模拟量输出误差校准 (4)7.5开关量输出校准 (4)7.6 温度变化影响量校准 (4)8 校准结果表达 (5)9 复校时间间隔 (5)附录A (6)附录B (8)黑体空腔式钢水连续测温仪校准规范1 范围本校准规范规定了黑体空腔式钢水连续测温仪的计量特性、校准条件、校准方法,适用于新制造、使用中和修理后的测量范围在(1400~1600)℃范围内黑体空腔式钢水连续测温仪(以下简称测温仪)的校准。

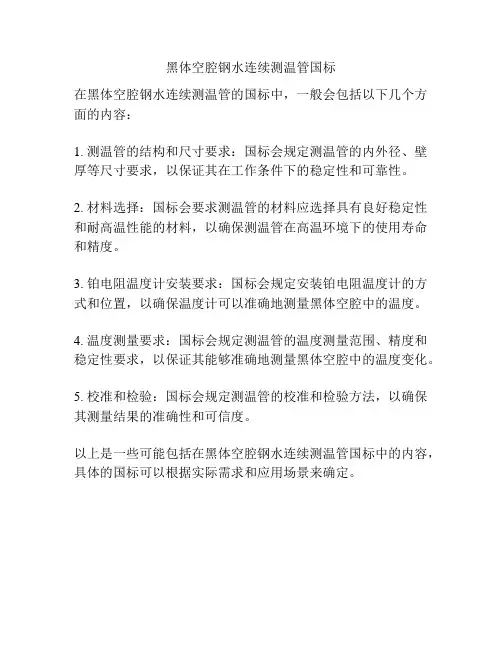

黑体空腔钢水连续测温管国标

黑体空腔钢水连续测温管国标

黑体空腔钢水连续测温管国标
在黑体空腔钢水连续测温管的国标中,一般会包括以下几个方面的内容:
1. 测温管的结构和尺寸要求:国标会规定测温管的内外径、壁厚等尺寸要求,以保证其在工作条件下的稳定性和可靠性。

2. 材料选择:国标会要求测温管的材料应选择具有良好稳定性和耐高温性能的材料,以确保测温管在高温环境下的使用寿命和精度。

3. 铂电阻温度计安装要求:国标会规定安装铂电阻温度计的方式和位置,以确保温度计可以准确地测量黑体空腔中的温度。

4. 温度测量要求:国标会规定测温管的温度测量范围、精度和稳定性要求,以保证其能够准确地测量黑体空腔中的温度变化。

5. 校准和检验:国标会规定测温管的校准和检验方法,以确保其测量结果的准确性和可信度。

以上是一些可能包括在黑体空腔钢水连续测温管国标中的内容,具体的国标可以根据实际需求和应用场景来确定。

温度仪表安装技术要求

温度仪表安装技术要求

温度仪表安装技术要求
温度仪表常用的安装方式有两种:法兰和螺纹安装。

安装在设备上或高温、腐蚀性介质的管道上,温度仪表应选用法兰连接。

螺纹连接适用于无腐蚀性介质,且压力等级不高的管道,温度仪表应安装在测量效果最佳的位置。

安装时应确保温度计套管插入到工艺介质中,以便测温传感器能准确测量工艺介质的实际温度。

温度计套管的插入深度不够可能会导致测温元件无法检测工艺介质的真实温度,从而影响测量精度。

如果温度计套管是安装在工艺管道的拐角处,则温度计套管的安装方向应逆着工艺介质的流向。

当温度计套管在工艺管道中安装时,温度计套管的末端应位于管道中间的三分之一至二分之一处,温度计套管伸入管道内壁的长度应大于50mm。

对大口径管道,深入管道内壁不宜大于150mm,因为保护管插入深度太长,容易使温度计保护管弯折。

对小管径(低于3″)应采用扩大管方式安装。

在设备上安装的温度计,温度计套管插入设备内壁应不小于150mm,在设备上安装时应注意避开设备内的搅拌器等。

R型黑体空腔钢水连续测温仪使用手册

R型黑体空腔钢水连续测温仪使用手册

R型黑体空腔钢水连续测温仪使用手册1、概述1.1产品原理R型黑体空腔钢水连续测温仪是基于国家自然科学基金项目和发明者谢植教授的博士论文《黑体辐射源理论研究》的成果,采用新型的集成光电传感器,开发研制的新型测温装置。

其测温原理是用黑体测温管插入到钢水中感知温度,通过R型测温探头接收测温管底部与钢水温度相对应的红外辐射信号,并将其输送到信号处理器,以单片机为核心的信号处理器根据在线黑体理论确定钢水的实际温度。

1.2 产品特点a. 实现了中间包钢水温度的连续测量。

b. 与间断式热电偶钢水测温相比,提高了测量的稳定性和可靠性。

c. 与早期的钢水辐射测温相比,减少了灰尘等因素对测温值影响。

d. 采用短信系统实现了无线远程监控测温系统的运行状态。

e. 增加了PROFIBUS总线,实现了与PLC的数字通信接口。

1.3 应用意义实现中间包钢水温度的连续准确测量,对增加连铸产量、提高产品质量、降低耐材消耗、稳定生产,具有重要意义并可取得明显的综合效益。

2、技术指标(1)测温范围:钢水测温:1400~1600℃,烘烤中包:800~1400℃;(2)测量不确定度:≤±3℃(1400~1600℃),≤±7℃(700~1400℃);(3)相应时间:热态相应时间≤75s, 冷态响应时间≤4min ;(4)使用温度:-20~70C︒;(5)模拟量输出 ( 对应1400~1600C︒或 800~1400C︒或800~1600C︒):4~20mA (驱动能力≤750Ω);1~5V (驱动能力≥100KΩ);输出精度:0.5级 ;(6)PROFIBUS总线: 波特率 9.6kbit/s ~12000kbit/s;(8)BCD码输出:4位,TTL电平;(7) 电源:AC 90V~260V, 50/60Hz ;(8)功率:信号处理器<30W,大屏幕显示器30W;3、系统结构及功能3.1系统组成R型钢水连续测温系统由钢水连续测温管、测温探头、信号处理器、大屏幕显示器等部分组成。

安全管理制度之炼铁厂铁水测温仪管理制度

安全管理制度之炼铁厂铁水测温仪管理制度

05
炼铁厂铁水测温仪安全管 理制度的执行与监督
各级管理人员职责与权限
生产主管
负责铁水测温仪安全管理制度的制定和审核,监督制度的执行, 组织对测温仪进行定期检查和维护。
安全员
协助生产主管制定和审核铁水测温仪安全管理制度,监督制度的 执行,组织对测温仪进行定期检查和维护,负责相关培训和考核 。
操作工
安全管理制度之炼铁厂铁水 测温仪管理制度
2023-10-30
目录
• 制度概述 • 炼铁厂铁水测温仪管理规定 • 炼铁厂铁水测温仪维护保养制度 • 炼铁厂铁水测温仪安全操作规程 • 炼铁厂铁水测温仪安全管理制度
的执行与监督
01
制度概述
目的与意义
01
确保炼铁厂铁水测温仪的准确 使用,提高生产安全性和铁水 质量。
04
炼铁厂铁水测温仪安全操 作规程
操作前的准备与检查
确认测温仪电量充足,电池处于良好状态。 确认测温仪与铁水接触部分无任何缺陷和损伤。
确认测温仪镜头无污垢、无破损,镜头盖完好无损。 检查测温仪是否与铁水接触部分是否安装正确。
操作流程与注意事项
在测量铁水温度时,必须将测温仪插入铁水 中,并且要确保插入深度符合要求。
年度校准
每年对设备进行一次送检 ,到专业机构进行全面校 准,确保设备测量精度达 到标准。
故障排查与处理
故障上报
发现设备故障应立即上报,说明故障类型、影响 范围和初步原因分析。
故障处理
根据故障类型采取相应处理措施,如更换部件、 修复电路等,尽快恢复设备正常工作。
故障记录
每次故障处理后进行详细记录,包括故障类型、 处理方法、处理结果等,为日后维护提供参考。
定期清洁

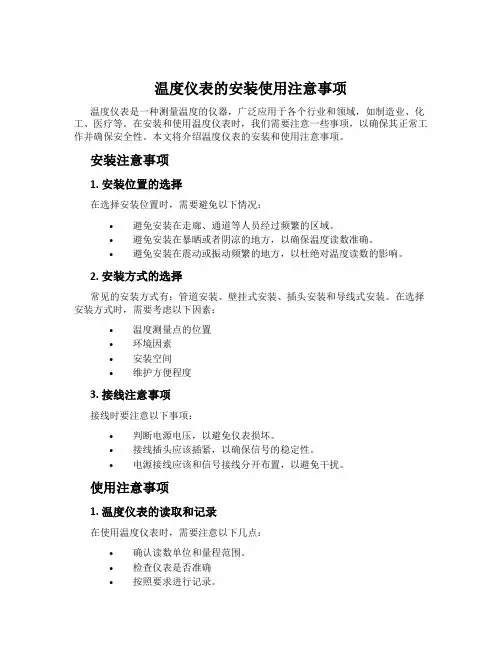

温度仪表的安装使用注意事项

温度仪表的安装使用注意事项

温度仪表的安装使用注意事项温度仪表是一种测量温度的仪器,广泛应用于各个行业和领域,如制造业、化工、医疗等。

在安装和使用温度仪表时,我们需要注意一些事项,以确保其正常工作并确保安全性。

本文将介绍温度仪表的安装和使用注意事项。

安装注意事项1. 安装位置的选择在选择安装位置时,需要避免以下情况:•避免安装在走廊、通道等人员经过频繁的区域。

•避免安装在暴晒或者阴凉的地方,以确保温度读数准确。

•避免安装在震动或振动频繁的地方,以杜绝对温度读数的影响。

2. 安装方式的选择常见的安装方式有:管道安装、壁挂式安装、插头安装和导线式安装。

在选择安装方式时,需要考虑以下因素:•温度测量点的位置•环境因素•安装空间•维护方便程度3. 接线注意事项接线时要注意以下事项:•判断电源电压,以避免仪表损坏。

•接线插头应该插紧,以确保信号的稳定性。

•电源接线应该和信号接线分开布置,以避免干扰。

使用注意事项1. 温度仪表的读取和记录在使用温度仪表时,需要注意以下几点:•确认读数单位和量程范围。

•检查仪表是否准确•按照要求进行记录。

2. 温度仪表的校准温度仪表需要定期进行校准,以确保测量结果的准确性和可靠性。

在校准时需要注意以下事项:•校准应该在稳定的环境条件下进行•校准的时间间隔应该根据使用频率自主设定。

•校准应该使用标准温度计进行3. 保养与维护温度仪表定期维护和保养相当重要,以确保其正常工作按并使其寿命尽可能长。

以下是维护和保养原则:•每个月应该清洁测量头部分•定期更换电池和部件•定期检查线路,电池和接头是否正常工作总结在安装和使用温度仪表时,需要注意上述的安装和使用注意事项,以避免不必要的损失,确保其正常使用和稳定性,并且延长其使用寿命。

温度仪表在很多生产和科研领域有着广泛的应用,它的质量对生产和研究的质量、效率和成本都有着重要的影响。

钢水测温仪说明书

钢水测温仪说明书

微机钢水测温仪使用说明提示:请将报警喇叭安装在测温仪箱体的顶部!开机前2秒钟显示的数字为当前设置的分度号。

1:S分度;2:B分度3:R分度4:W分度目录1 简介 ....................................................................................................... 错误!未定义书签。

2 功能说明 ............................................................................................... 错误!未定义书签。

3 技术参数 ............................................................................................... 错误!未定义书签。

4 面板 ....................................................................................................... 错误!未定义书签。

5 指示灯及报警喇叭控制输出说明 ....................................................... 错误!未定义书签。

6 设定键及拨码盘具体操作说明 ........................................................... 错误!未定义书签。

7 如何用按键查询历史温度数据 ........................................................... 错误!未定义书签。

8 底面板接口说明 ................................................................................... 错误!未定义书签。

连续测温操作说明

连续测温操作说明

一公司简介沈阳贺利氏君城电子有限公司是集科、工、贸于一体的高新技术企业,主要从事熔融液体温度连续测量仪器的研制、开发与生产及自动化设备与装置的设计与生产。

HFC型钢水连续测温仪是以红外辐射为主的测温仪表。

采用独特加工的测温管插入到高温熔融液体内感知温度,使用红外探测器接收该测温管底部的辐射,将红外辐射信号转变成相对应的电信号输出给信号处理器,以单片机为核心的信号处理器对其电信号进行处理并显示测量温度。

具有测温精确度高、稳定性强、成本低等特点。

HFC型钢水连续测温仪主要应用于高温熔融液体温度的测量,是连铸中间包测温的首选仪表。

本公司将本着“价值为先、质量为本、用户为尊、创新务实”的经营理念,坚持“质量第一、信誉第一、用户第一”的原则,勇于创新,充分发挥本企业自身优势,竭诚为国内外用户提供优质的产品和热诚的服务。

创新是我们技术过硬的基础,与时俱进的管理品格是我们成功的平台,热诚的售后服务是我们赢得辉煌的台阶!二产品介绍(一)系统组成钢水连续测温系统由测温管、探测器、信号处理器、系统总线转换器等部分组成。

系统组成如下图所示。

(二)工作原理钢水连续测温仪其测温原理是将测温管放入中间包,并浸入钢水中,浸入深度超过280mm,测温管底部温度与钢水温度相等。

位于测温管出口安装的探测器接收测温管底部发出的辐射能,并能转换成相应的电信号传至信号处理器,以单片机为核心的信号处理器对探测器输入的信号进行处理,通过显示屏显示测量温度。

通过485通讯接口将温度信号传至系统总线转换器,通过系统总线转换器传递给计算机。

(三)产品特点1、采用了最新的专利技术,测温管由上端开口下端封闭的外管及两端开口的内管组成。

测温信号来自于直接接触钢水的测温管外管底部,所以仪表响应时间短,反应速度快。

2、传感器具有排烟雾功能,测温红外辐射源与探测器间光路清洁,保证了测温准确、工作稳定。

3、传感器结构合理,抗热振性能高,测温系统故障率低。

4、探测器与测温管之间采用非自锁结构连接,操作简单。

炼钢厂常用仪表的安装工作及调试技术

炼钢厂常用仪表的安装工作及调试技术

炼钢厂常用仪表的安装工作及调试技术摘要:本文探讨了炼钢厂常用仪表的安装工作及调试技术的重要性和关键步骤。

仪表在炼钢过程中扮演着至关重要的角色,用于监测、控制和确保生产的安全性和效率。

安装工作的精确性和调试技术的有效性直接影响到仪表的性能和可靠性。

因此,深入了解这些过程是确保炼钢工厂正常运行的关键因素。

关键词:炼钢厂;常用仪表;安装;调试引言炼钢厂作为制造业的重要环节,依赖于高度精确的数据和自动化系统来确保生产的质量和效率。

在这一过程中,常用仪表的安装工作及调试技术显得尤为关键。

本文将从安装工作的位置选择和支架安装、电气和管道连接、校准和调试、安全检查和文档记录等四个方面探讨这些技术的关键性。

通过正确执行这些步骤,炼钢厂可以确保仪表的准确性、系统的协调性、安全性和可维护性,从而实现生产过程的稳定性和优化。

1. 炼钢厂常用仪表的安装工作及调试的重要性首先,安装工作的重要性在于确保仪表的准确性和可靠性。

在炼钢过程中,精确的数据和指示非常关键,因为它们直接影响到生产质量和效率。

如果仪表安装不当,可能导致测量误差,进而影响工艺控制,甚至引发安全隐患。

因此,在安装过程中,必须确保仪表的位置、连接和校准都正确无误,以保证数据的精确性。

其次,调试工作的重要性在于确保仪表与整个系统的良好协调。

炼钢厂通常拥有复杂的自动化系统,包括传感器、控制器和执行器等多个组件。

调试过程中,工程师需要验证每个仪表的工作状态,并确保其与其他仪表和设备的协作无误。

只有当整个系统协调一致时,生产过程才能正常运行,保证产品质量和生产效率。

第三,安装和调试过程中的安全问题至关重要。

炼钢厂是一个高温高压、危险性极高的环境,任何安全漏洞都可能导致严重事故。

正确安装和调试仪表不仅可以降低操作人员的风险,还可以减少设备损坏的可能性。

因此,工程师在操作时必须严格遵守安全规程,确保所有工作都在安全的条件下进行。

最后,仪表的定期维护和校准也与安装和调试密切相关。

唐山北方k-300钢水测温仪使用说明书

唐山北方k-300钢水测温仪使用说明书

k-300钢水测温仪使用说明书字体大小:大 - 中 - 小tygkqc发表于 09-02-18 14:59 阅读(2123) 评论(0)分类:一、概述本仪表适用于配合快速热电偶对液态金属进行温度测量显示。

特点如下:1.以微电脑为核心的智能化仪表,测量精度高;2.适合B、S或U325三种分度号的测温元件;3.自动记录50次测量值,可按键查询显示;4.兼有时钟显示功能;5.连续测温时,可做为一般热电偶的显示仪表;6.按键设置仪表功能,不开壳即可改变仪表功能;7.无调整元件,免维护;8.测量完成时,具有电铃提示功能。

二、主要技术指标1.使用条件:环境温度:0~50℃相对湿度:≤85%电源电压:180Vac~240Vac2.基本误差:0.5%F.S3.显示分辨率:1℃;4.输入阻抗:大于1000KΩ;5.热电偶内部冷端补偿温度范围:0~50℃6.功耗:小于20瓦7.外形尺寸:525×325×100(mm)数码尺寸:4位,5英寸8.安装方式:壁挂式9.重量;约5kg三、仪表功能说明1.连续测温模式:接入热电偶后,仪表连续显示当前测量温度值。

2.快速偶测温模式:a)快速热电偶接入时,仪表显示环境温度,“准备”指示灯亮;b)当快速热电偶插入钢水后,测量过程开始,“测量”指示灯亮,仪表显示测量值;c)仪表检测到稳定的测量值后仪表显示该测量值,“结束”指示灯亮,响铃,完成一次测温过程;d)如果仪表检测不到稳定的温度值,此次测温过程失败,仪表提示字符“----”;3.时钟显示:电偶输入开路时,显示当前时钟。

四、仪表的操作1.接线:(请参照仪表接线的标示)热电偶应正确使用补偿导线,按“+”、“-”极性正确接入仪表热电偶输入端子;仪表电源使用220Vac交流电,切勿接错;电铃插孔输出220Vac电压,注意安全;仪表接线检查无误方可通电。

2.查看记录数据:按“▲”键,仪表显示“DATA”,这时,按“▲”或“▼”键可顺序查看记录数据,先显示测量时刻,后显示测量值;按“▼”键向前查看,按“▲”向后查看,按“S”键,提示字符“END”退出查看。

连续测温操作规程

连续测温操作规程

连续测温操作规程
一、操作步骤
1 将托盘放在测温管安支架上,除去测温管外包装,装入托盘中,压好压铁,盖上防尘帽。

2 测温管使用前要进行烘烤,用天车将托盘连同测温管吊起,放入中间包盖测温孔中,随中包烘烤,测温管烘烤时间为30分钟至120分钟。

3 开浇后,取下测温管防尘帽,打开通向探测器的冷却风源,冷却气体压力不低于0.3Mpa,拧下探测器防尘盖,将探测器插在测温管上,系统工作开始。

4 系统工作中,检查探测器环境温度,通过调整冷却气体压力的方式,将环境温度控制在20℃~60℃之间,最高不超过70℃。

温度超过70℃时,信号处理器及大屏幕显示器会交替闪烁显示,这时应立即检查风冷系统,
5一个浇次结束后,拔下探测器,盖上测温管防尘帽。

探测器拧上防尘盖,将探测器盘绕好待用。

6 用天车吊出测温管,放在测温管安置架上(连浇时可将吊出的测温管直接放入另一个中包的测温孔中继续工作)。

二、注意事项。

壁挂式钢水测温仪安全操作及保养规程

壁挂式钢水测温仪安全操作及保养规程

壁挂式钢水测温仪安全操作及保养规程壁挂式钢水测温仪是一种用于钢水测温的设备,由于其测量准确、操作简单等优点,越来越多地被应用于钢铁制造企业。

为了保障设备的使用安全,本文将介绍壁挂式钢水测温仪的安全操作规程及保养规程。

安全操作规程1. 设备安装壁挂式钢水测温仪需要固定安装在墙面上,其安装位置应远离高温区,不得安装在可能受到钢水喷溅的地方。

在安装设备时,应注意以下事项:•检查设备是否安装妥当,确保壁挂式钢水测温仪与墙面之间有足够的距离,便于进行日常清洁和维护;•确保电源线路接线正确,不得有漏电等安全隐患;•所有设备接口应严密连接,防止设备在工作过程中出现故障。

2. 设备使用在使用壁挂式钢水测温仪前,应对设备进行检查,确保设备正常运行。

在使用设备时,应注意以下事项:•确认设备测量温度范围,不得超出范围使用;•手持测温仪在测量前,应先将设备放置于待测钢水中5-10秒钟,直到设备与钢水达到平衡后,再进行测量;•勿对设备进行长时间测量。

3. 安全预防措施在使用壁挂式钢水测温仪时,应注意以下操作细节,确保人员安全:•勿对设备进行长时间测量;•使用过程中,应保持手持测温仪与钢水之间有一定距离,防止烫伤;•使用设备时,应避免将手持测温仪插入钢水过深,避免烫伤。

设备保养规程1. 设备清洗经常清洗壁挂式钢水测温仪是保障设备正常运行、延长设备寿命的重要措施。

应按照以下步骤进行清洗:•关闭电源,并拔下所有线缆;•用干布或刷子清除壁挂式钢水测温仪外表面的灰尘和污垢;•使用湿布擦拭设备表面,不得使用任何化学品清洁。

2. 设备维护在使用设备时,应进行定期维护以确保设备长期稳定运行。

定期维护应包括以下内容:•定期检查设备所有连接端口,确保连接稳定;•定期检查设备电源线路,确保线路安全;•定期检查手持测温仪是否正常。

结语壁挂式钢水测温仪是一种方便实用的设备,在使用时应加强安全意识,确保操作安全。

同时,经常进行清洗和维护也是设备长期稳定运行的必要措施。

钢水连续测温系统操作规程

钢水连续测温系统操作规程

钢水连续测温系统操作规程1、未使用的测温管应保持良好的包装,不放置在潮湿的地方。

2、探头要精心使用,避免剧烈撞击,以免损坏内部元件、密封和与测温管的连接口变形。

3、测温管要轻拿轻放,不使测温管外表绿色涂层(防析碳涂层)损坏。

4、测温管第一次使用时,先将托盘放在测温管安置架上,然后将测温管装入托盘中,把压铁对正压在测温管上,并把防尘帽盖在测温管的锥形接口上。

5、在烘包前,将托盘及测温管放至测温孔内随中包烘烤对测温管进行预热。

也可根据现场情况采用其他方式进行预热。

使用前应预热20分钟左右。

6、不得在800℃左右长时间烘烤7、开浇正常后,把防尘帽从测温管上摘下,将测温探头的防尘盖拧下,探头对准测温管插上,(注意插探头时不要用力向下按,否则将造成测温探头从测温管上取下时困难)。

8、托盘开口应背向大包水口。

9、测温探头插好后,应立即打开风源,并检查风压是否正常,夏季应保证风压0.4MPa,冬季应保证风压0.2MPa。

环境温度不能超过70℃,超过70℃时应及时采取以下措施。

(1)、提高冷却风量;(2)、使测温探头与热源隔离。

10、正常浇铸时应保证测温管插入钢水深度超过300mm。

否则测温值偏低。

11、如果渣线部位有结渣,应用稻壳或化渣剂化渣。

13、当一个中包浇铸结束后,首先关闭冷却风源,然后将测温探头从测温管上拔下并拧上防尘盖,把探头盘在支架上;把防尘帽盖在测温管上。

14、每只测温管可使用24-30小时(约4个浇次),每个浇次结束后,应及时用天车将托盘连同测温管从中包测温孔中慢慢吊起,将测温管放到安置架上,避免凝结在钢渣中。

以备下个浇次时使用。

15、用天吊吊装测温管时,应用钢丝绳或其它连接件吊起,不要直接用吊钩直接吊,以免吊钩碰坏测温管和托盘。

东北大学。

ld-md100钢水测温仪说明书

ld-md100钢水测温仪说明书

一、产品用途
ld-md100钢水测温仪用于单次、连续和多次的温度测量.
具有字高100mm的数字屏幕显示,直径65的信号灯指示,标配有报警喇叭.
分度号类型有SRBKD(钨铼型分度号Wre3-WRe25.)
二、扩展配置
ld-md100钢水测温仪有如下几个扩展选项:
1.4-20mA 模拟输出板,量程(800-1600)℃和(1200-1800)℃
2.以太网板(带时钟)
3.DTE-RS232通信板.
4.Smart-DP Rrofibus(DP信号)
5.信号灯输出
6.TTY电流环信号(可接本公司大屏)
7.开关量输出
注:由于第5-7项需要在主板上增加元器件,所以无特殊情况一般在该仪表中不作选配,
第5-7项在由于需要在主板上增加元器件,因此需注明需要该功能,5和7的功能只可二选一。

三、技术参数
1.电源输入AC(176—264)V,zui大功率35W
2.分辨率1℃.
3.测量精度±1℃
4.正常工作环境温度摄氏(0—50)℃
四、机箱尺寸及安装尺寸
外壳深度:140mm、重量:接近8公斤、所有尺寸单位为mm。

安装尺寸为475*280*140。

钢水连续测温系统使用注意事项

钢水连续测温系统使用注意事项

沈阳贺利氏君城电子有限公司
钢水连续测温系统使用注意事项
1.连续测温系统的测温管属于耐腐蚀的氧化锆,碳化硼材质。

首次使用前需预
热管底直至烤红再放入钢水进行测温。

2.测温管深入钢水液面达260mm以上,使钢水和管处于热态平衡状态方可测
温。

3.测温管在钢水内部必须远离中包壁和塞棒,保证测量钢水内部温度。

4.为保证测温管能连续使用多个浇次,在使用中应及时加入化渣剂及稻壳或清
除测温管周围的钢渣。

在使用天车吊管时,需多加小心,避免因结渣而将测温管拽断。

5.在测温管放入中包后,如果不插探头须用防尘帽将测温管盖上,以免杂物掉
进测温管内,影响下次使用时的测温值。

6.测温探头通氮气必须良好,以免探头烧坏影响测温值。

在遇中包事故要开动
中包车时,须将探头拔下放在平台上,防止因中包车开动拽断探测器。

7.测温探头必须轻拿轻放,防止因撞击把探头内精密仪器损坏。

8.测温探头与测温管必须紧密接触,以免测温不准。

9.测温探头环境温度过高,大屏幕将以测温值和环境温度值交替闪烁,此时为
报警状态,需要加大风量对探头进行隔热和拔出探头暂停测温等措施。

10.探头的外层镜片有污染物时,须用洁净棉签擦拭(或更换新镜片)。

沈阳贺利氏君城电子有限公司
技术部。

BCT-V黑体空腔钢水连续测温维护使用说明书

BCT-V黑体空腔钢水连续测温维护使用说明书

BCT-V⿊体空腔钢⽔连续测温维护使⽤说明书⼀公司简介东北⼤学⾃动化仪器仪表中⼼与沈阳泰合冶⾦测控技术有限公司(前⾝为沈阳市泰合仪表有限公司长期密切合作,优势互补,主要从事钢铁⽣产过程参数的检测技术研究和测温仪器仪表的开发、研制和⽣产。

中⼼和公司拥有⼀⽀以博⼠⽣导师、教授、博⼠、硕⼠和⾼级⼯程师为主体的⾼素质、⾼技术、结构合理的员⼯队伍。

是集科、⼯、贸于⼀体的⾼新技术产业实体。

在科研⽅⾯,⾃78年起,主要从事红外辐射测温理论和技术的研究,尤其是在⿊体辐射源和⿊体空腔理论研究⽅⾯居世界前沿。

近年来⼜解决了不等温⿊体空腔的理论问题。

在产品⽅⾯, 公司致⼒于将理论创新成果转化为技术产品, 并不断地把新技术、新材料溶于产品之中, 使产品具有优良的质量及可靠的性能。

中⼼和公司的主要产品有BCT ⿊体空腔辐射测温仪系列产品。

这些产品主要应⽤在连铸中间包钢⽔连续测温和均热炉、加热炉、热风炉、焦化⼚克劳斯炉等领域, 尤其是BCT-Ⅴ型⿊体空腔钢⽔连续测温系统, 填补了国内空⽩, 跨⼊了国际先进⾏列, 多次获得⾏业及部委的各种奖项, 成为国内唯⼀⼀家供应连铸中间包钢⽔连续测温系统的企业,经过在包钢、宝钢、⾸钢、太钢、南钢、⽯钢、唐钢、湘钢、萍钢、⼋⼀、昆钢等28家钢铁企业多年的⽣产应⽤,证明了产品的可靠性和运⾏的稳定性,是替代快速热电偶间断测温的新技术产品。

中⼼和公司的研究领域还包括连铸拉速和⼆冷区配⽔优化控制系统的研究,⼆冷区铸坯表⾯温度测量和转炉连续测温与定碳的研究开发。

中⼼和公司注重创新、注重质量、注重信誉、注重与企业的合作。

⼆产品介绍(⼀产品原理钢⽔连续测温系统是“BCT型⿊体空腔辐射测温仪”系列产品之⼀。

该产品基于国家⾃然科学基⾦项⽬和发明者谢植教授的博⼠论⽂《⿊体辐射源理论研究》的成果,经⼆⼗多年的技术开发⽽研制成功的新型测温装置。

其测温原理是⽤⿊体测温管插⼊到钢⽔中感知温度,以专门设计的测温探头接受测温管底部钢⽔处的温度相对应的红外辐射信号, 并将其输送到信号处理器, 以单⽚机为核⼼的信号处理器根据在线⿊体理论确定钢⽔的实际温度。

炼钢厂特殊仪表的安装与调试技术

炼钢厂特殊仪表的安装与调试技术

炼钢厂特殊仪表的安装与调试技术作者:王庆来源:《中国新技术新产品》2011年第16期摘要:在炼钢厂自动化仪表施工过程中,技术人员必须在熟悉图纸的基础上深挖图纸的内涵,决不放过任何一个细节,而且对涉及仪表的安装技术要求和调试方法要有深刻的了解,做到面面俱到、深思熟虑。

只有这样,才能在较短的工期内保质保量地完成任务。

作者将在炼钢厂几种自动化仪表施工过程中涉及的主要仪表技术进行归纳总结。

关键词:自动化仪表;安装调试;技术要求;炼钢厂中图分类号:TP212/217文献标识码:A1 电磁流量计这种仪表在钢铁行业中被广泛使用,在炼钢厂冷却水系统中一般都采用这种仪表。

1.1 电磁流量计的安装技术要求(1)电磁流量计应安装在垂直管道或水平管道最低处,要保证管道内存满被测介质,且介质流速比较稳定。

不能有非满管或有气泡聚集在测量管中的现象;(2)电磁流量计上箭头的指向应与管道内介质流向一致;(3)如果安装在水平管道上,电磁流量计转换器应朝上;(4)电磁流量计的前后直管段的长度要求至少保证前5D后2D,(D为管道直径);(5)电源电缆和信号电缆要分别敷设,信号电缆必须采用屏蔽形式。

(6)流量计传感器和信号转换器之间的距离越近越好;(7)不能使信号转换器受强烈震动,信号转换器原则上应安装在控制室内。

(8)传感器必须正确接地;(9)当与传感器连接的工艺管道为塑料管或内有绝缘涂层的管道时,必须安装接地环。

1.2 电磁流量计的工作原理电磁流量计由一双产生磁场的线圈、测量段、电极、磁路基本件组成。

流量计是设计用于测量导电液体的体积流量,测量原理是基于法拉第电磁感应定律。

按照该定律,导电流体通过磁场作切割磁力线运动是在垂直于磁场及流速的方向上产生感应电势,即E=K×B×V×D。

其中E 为感应电压,B为磁感应强度,K为仪表常数,V为平均流速,D为测量管直径。

因此,当磁感应强度为常数时,感应电势正比于平均流速,在电磁传感器中,感应电势由2个与介质接触的电极检出,并传送至转换器转换成标准的输出信号。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

钢水连续测温系统安装技术要求
一、钢水连续测温系统的组成及功能:
钢水连续测温系统由五部分组成:测温管、测温探头、信号处理器和大屏幕显示器、自动通风控制系统。

1、测温管:通过中间包包盖的测温孔插入钢水中感知温度。

2、测温探头:长5米,接收测温管底部发出的光信号并转换成信号输出给信号
处理器。

工作时它需通入无油无水冷却气体。

3、信号处理器:对输入的信号进行处理后显示钢水温度值,同时向用户的计算机
输出信号(4-20mA或1-5V),向大屏幕显示器输出串行脉冲信
号。

4、自动通风控制系统:对探头进行通风冷却
5、大屏幕显示器:接收信号处理器信号,同时显示钢水温度值。

二、现场安装要求:
1、中包盖测温孔开孔要求:◆孔径Ф170—200mm,距大包浇注水口尽量远;
◆测温孔中心距内壁墙(根部)≥150mm;
◆测温孔边距塞棒孔边沿及烘包孔边沿≥150mm;
◆连续测温工作时,测温孔上方≤600mm范围内无
设备通过(若大包浇注状态或转包时通过测温孔,则
要求大包底部距顶部距离≥600mm)。

2、信号处理器及探头:两台信号处理器安装在两中包车上安全、可靠的位置,距
测温孔距离≤4米,可随中包车移动;
分别与每台信号处理器连接的有:
◆电源220V、50Hz、30W,要求电缆线为250V、1.5mm2×2;
◆输出至计算机标准信号,要求屏蔽电缆线为1.0mm2×2;
◆输出至大屏幕串行脉冲信号,要求屏蔽电缆线为1.0mm2×2;
◆与自动通风系统连接,要求屏蔽电缆线为1.0mm2×2;
3、自动通风控制系统:与探头分别安装在靠近信号处理器,两中包车上安全、可
靠的位置,距测温孔距离≤4米,可随中包车移动
◆冷却风源要求压力≥0.3Mpa,流量≥15m3/h,无油无水;通风管Ф内=
8mm,长度60米。

4、大屏幕显示器:安装固定在各岗位都便于观察的场所,与其连接的有:
◆电源50Hz、220V、30W ,要求电缆线为250V、1.5mm2×2;
◆两台信号处理器的信号输入线。

三、安装示意图:
见下页图示:
安装示意图。

相关文档
最新文档
