高层放线的几种方法
测量放线施工方案
测量放线施工方案基础、楼层测量放线1)基础测量放线⑴在地面上进行基础定位放线，确定基础中心线和基础边线的位置。
在地面上进行放线时，应先在地面上做好标记，然后在基础中心线和基础边线上进行放线，以确保测量的准确性。
⑵对于高层建筑，应在地面上进行基础定位放线，并在每层楼的基础上进行放线，以确定每层楼的位置和高度。
2)楼层测量放线⑴在每层楼的楼板上进行放线，以确定每个房间的位置和大小。
⑵在每层楼的墙体上进行放线，以确定墙体的位置和大小。
⑶在每层楼的天花板上进行放线，以确定天花板的位置和大小。
3．装饰装修测量放线⑴在装饰装修前，应在墙体、天花板和地面上进行放线，以确定装饰装修的位置和大小。
⑵在装饰装修过程中，应根据实际情况进行调整和修正，以确保装饰装修的准确性和美观性。
四、放线座标图根据测量放线结果，制作放线座标图，标明建筑物的位置和大小，以便后续施工和验收。
座标图应清晰、准确、完整，符合规范要求。
同时，应保存好原始数据和测量记录，以备后续查验。
XXX组团二期工程测量放线施工方案1.标高测量放线根据建设单位给定的标准水准点，向现场内引测标高，并在场地周围及原有建筑物上做好标记。
测量至少两次后，用红漆将标高点描画成三角标记。
完成平面定位和标高引测后，请规划单位、设计单位、监理单位和建设单位验线，并完成签字验收手续。
2.基础测量放线在孔桩开挖之前，使用经纬仪从定位引桩引到井圈上，并以十字轴线为基准，分别定出其它轴线。
在孔桩开挖1米后，使用水准仪从现场临时水准点向桩下引测标高，在桩护壁上做标记，作为桩下施工的临时水准点。
当人工挖孔桩混凝土浇完后，使用控制线来放线确定墙柱插筋位置，并引测标高控制混凝土的高度。
在地下室墙柱混凝土浇完后，引测标高，在上面弹出地下室50线，作为支模和打地面的标高依据。
3.楼层放线采用内控点传递法，并在每栋楼设置4个内控点，组成自成体系的矩形控制方格。
在浇筑±0.000层楼面混凝土过程中，按照每栋楼内控制点布置图预埋100×100×3mm铁板，并在混凝土达到可上人强度时，用钢针划出纵、横轴控制线交叉线，并将交叉点处钻出2mm小孔作为标志。
高层房建工程定位测量放线施工方案
高层房建工程定位测量放线施工方案范本1：正式风格一、引言本文档旨在详细描述高层房建工程定位测量放线施工方案，包括项目背景、工程定位测量方法、放线施工步骤等内容，以保证工程施工的准确性和高效性。
二、项目背景项目名称：高层房建工程项目地点：XX市XX区XX街道XX号项目规模：总建筑面积XXX平方米，总楼层数XX层三、工程定位测量方法1. 测量设备使用精密全站仪进行定位测量，全站仪具有高精度和抗干扰的特点，适合复杂环境下使用。
2. 测量基准以项目地块界址桩或附近工程的控制测点作为测量基准点，确保测量数据的准确性。
3. 测量范围包括建筑物外围轮廓、内部隔墙位置、楼层标高、地下管线走向等。
4. 测量步骤（1）确定测量起点：选择建筑物外围的一个明显标志作为起点，如入口门廊等。
（2）测量建筑物外围轮廓：按照建筑设计图纸上的标注进行测量，确保建筑的位置和朝向准确无误。
（3）测量内部隔墙位置：按照设计图纸上的标注，确定内部各个房间的隔墙位置，确保施工精度。
（4）测量楼层标高：使用水准仪进行楼层标高的测量，以保证各楼层之间的高度关系准确。
（5）测量地下管线走向：使用地下管线探测仪进行地下管线的测量和定位，以避免施工过程中对管线的破坏。
四、放线施工步骤1. 设计图纸放线（1）按照设计图纸上的标注，将建筑物外围轮廓放线到实地，确定建筑物的准确位置。
（2）根据设计图纸上的标注，将内部各个房间的隔墙位置放线到实地，确保施工精度。
2. 楼层标高放线（1）根据水准仪测量的楼层标高数据，将每层楼的标高点放线到实地。
（2）根据楼层标高点，沿着楼梯井或电梯井进行楼层标高的放线。
3. 地下管线放线（1）根据地下管线探测仪测量的管线数据，将地下管线的走向和位置放线到实地。
（2）使用探地雷达等工具，对地下管线进行辅助定位和放线。
五、附件1. 设计图纸：包括建筑物外围轮廓和内部隔墙标注。
2. 水准仪测量数据：各楼层的标高数据。
3. 地下管线测量数据：地下管线的走向和位置数据。
施工放线技巧
1、施工放线，在没有激光垂直仪的情况下怎么样才是最精确。
现主体已做到四层本工程有50米高，监理要求垂直度高，用线锤他说不精确，但是我工地又没有激光垂直仪，你说我该怎么办? 经纬仪不能看到那么高，最多只能看到6层，请问以后该怎么放最佳答案1、层层留孔，对准底层基准点。
至少要有三个基准点，才能得到两条交叉基线。
2、通过第一小孔，吊下线坠，稳定好。
3、在另一个孔（第二孔），光学经纬仪（吊线坠的小钩）吊线坠，对准底层基准点。
向另一个线坠瞄准，得到一条基线。
4、在第三孔吊下线坠，稳定好，用经纬仪瞄准第三基准，得到交叉基线。
5、有这两条相交基线推算其他轴线。
6、用线坠对点是最基本最精确的方法。
比激光准直仪精确，只是太费时间。
高度超过两层楼，上下通话必须要依靠对讲机。
2、最近在网上看到一些用激光准直仪找轴系中心的资料，不知道兄弟单位应用的多不多？弟兄们都说说自己的看法，和拉钢丝找中心、用转子找中心精度上有什么差别？激光准直仪是集机械、激光、计算机技术一体的先进测量仪器。
用于测量大型机械（特别是长距离的）中的孔、轴系的同轴度。
及平面的直线度、平面度、平行度。
而传统的"拉钢丝"方法，找同轴度弊病很多，诸如费工费时，钢丝的垂弧都将影响测量精度，使整个系统精度降低，而现代激光准直仪，克服了传统的"拉钢丝"方法的不足，是换代的产品，具有快捷、准确、方便之优点。
原理：以一束平行的激光束为基准，射入光敏传感器通过计算机技术即可用数字和图形显示出测量结果。
激光铅垂仪的使用方法？激光铅垂仪是一种专用的铅直定位仪器。
适用于高层建筑物、烟囱及高塔架的铅直定位测量。
激光铅垂仪的基本构造主要由氦氖激光管、精密竖轴、发射望远镜、水准器、基座、激光电源及接收屏等部分组成。
激光器通过两组固定螺钉固定在套筒内。
激光铅垂仪的竖轴是空心筒轴，两端有螺扣，上、下两端分别与发射望远镜和氦氖激光器套筒相连接，二者位置可对调，构成向上或向下发射激光束的铅垂仪。
施工放线：定位、基础、主体以及高层建筑
施工放线：定位、基础、主体以及高层建筑施工放线大致可以分三个阶段：建筑物定位（放线）、基础施工（放线）和主体施工（放线）。
一、建筑物定位房屋建筑工程开工后的第一次放线，建筑物定位参加的人员是：城市规划部门（下属的测量队）及施工单位的测量人员，根据建筑规划定位图(总平面图)进行定位，最后在施工现场形成（至少）4个定位桩。
放线工具为“全站仪”或“比较高级的经纬仪”。
二、基础施工放线建筑物定位桩设定后，由施工单位的专业测量人员、施工现场负责人及监理共同对基础工程进行放线及测量复核（监理人员主要是旁站监督、验证），最后放出所有建筑物轴线的定位桩（根据建筑物大小也可轴线间隔放线），所有轴线定位桩是根据规划部门的定位桩（至少4个）及建筑物底层施工平面图进行放线的。
放线工具为“经纬仪”。
基础定位放线完成后，由施工现场的测量员及施工员依据定位的轴线放出基础的边线，进行基础开挖。
基础轴线定位桩在基础放线的同时须引到拟建建筑物周围的永久建筑物或固定物上，防止轴线定位桩破坏了，用来补救。
三、主体施工放线基础工程施工出正负零后，紧接着就是主体一层、二层...直至主体封顶的施工及放线工作。
根据轴线定位桩及外引的轴线基准线进行施工放线。
用经纬仪将轴线打到建筑物上，在建筑物的施工层面上弹出轴线，再根据轴线放出柱子、墙体等边线等，每层如此，直至主体封顶。
施工测量前置工作：（1）进场后首先对甲方提供施工定位图进行图上复核，并与业主办理控制点的交接手续，以确保设计图纸的正确。
其次，与甲方一道对现场的坐标点和水准点进行交接验收，发现误差过大时应与甲方或设计院共同商议处理方法，经确认后方可正式定位。
（2）现场建立控制坐标网和水准参照点。
水准参照点需由永久水准点引入，永久水准点设置在距建筑物附处稳定、可靠的土层内，水准点应采取保护措施，确保水准点不被破坏。
（3）工程定位后要经建设单位和规划部门验收合格后方可开始施工。
控制点或水准参照点做法示意图第一篇平面控制网的建立1.1场区控制网基础施工阶段地形变化大、地势错阶起伏，单位工程数量多，为实施有效测量控制，开工初在场区内设置由二～四个桩位形成的导线控制网(场区四周边及中间高处各布一点，保证通视即可)，场区控制网是单位工程轴网设置的依据，它是建筑物平面控制的上一级控制。
高层钢结构施工测量放线工法(全站仪 三维坐标定位)
高层钢结构施工测量放线工法(全站仪三维坐标定位)1：高层钢结构施工测量放线工法(全站仪三维坐标定位)1. 引言1.1 目的本文档旨在介绍高层钢结构施工中采用全站仪进行测量放线的工法，包括测量工具、测量原理、操作步骤和注意事项等。
1.2 背景高层钢结构施工对测量放线精度要求高，传统的手工放线方法容易出现误差，引入全站仪进行三维坐标定位测量可以提高施工精度和效率。
2. 测量工具2.1 全站仪全站仪是一种多功能测量仪器，具有测距、测角、测坐标等功能，适用于各种不同类型的测量。
2.2 其他辅助工具除了全站仪，还需要配备三角架、反射镜、测量杆等辅助工具，以保证测量过程的准确性。
3. 测量原理全站仪通过发送激光束和接收反射镜反射的激光束，来测量目标点的坐标。
通过测量多个点的坐标，可以确定各点之间的距离和角度，从而确定放线位置。
4. 操作步骤4.1 设置全站仪在开始放线前，需要进行全站仪的设置，包括设置高度、坐标系、测量精度等参数。
4.2 安装反射镜将反射镜安装在待测量点上，确保反射镜与目标点之间没有遮挡物。
4.3 连接计算机将全站仪通过USB或蓝牙与计算机连接，以便进行数据处理和存储。
4.4 测量目标点在全站仪的监测界面上选择目标点，并进行测量。
根据实际情况，可以选择单次测量或多次平均测量。
5. 注意事项5.1 环境因素施工现场的环境因素，如光照、遮挡物等会影响全站仪的测量精度，需要合理安排测量时间和位置。
5.2 操作规范操作人员需要按照操作规范进行测量，包括设置参数、安装反射镜、测量目标点等步骤。
6. 附件本文档不涉及附件。
7. 法律名词及注释本文档不涉及法律名词和注释。
2：高层钢结构施工测量放线工法(全站仪三维坐标定位)1. 引言1.1 目的本文档旨在详细介绍高层钢结构施工中采用全站仪进行测量放线的工法，以及相关的操作步骤和注意事项。
1.2 背景在高层钢结构施工过程中，测量放线是一个关键的环节。
传统的手工放线方法存在一定的误差，因此引入全站仪进行三维坐标定位测量可以提高施工的精度和效率。

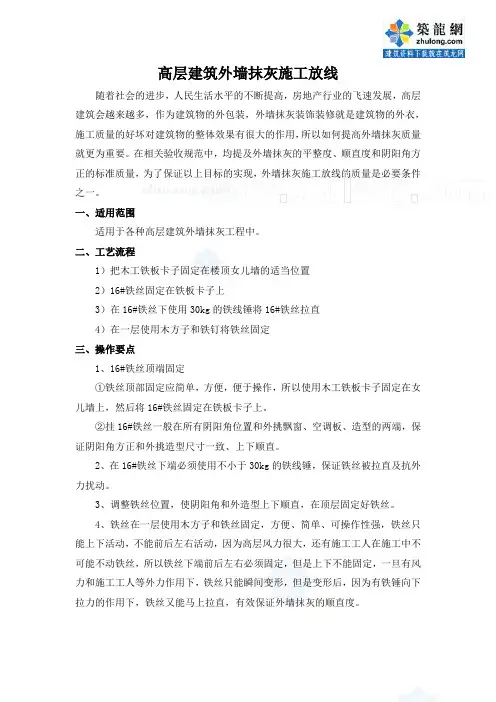

高层建筑外墙抹灰施工放线做法_secret
高层建筑外墙抹灰施工放线随着社会的进步，人民生活水平的不断提高，房地产行业的飞速发展，高层建筑会越来越多，作为建筑物的外包装，外墙抹灰装饰装修就是建筑物的外衣，施工质量的好坏对建筑物的整体效果有很大的作用，所以如何提高外墙抹灰质量就更为重要。
在相关验收规范中，均提及外墙抹灰的平整度、顺直度和阴阳角方正的标准质量，为了保证以上目标的实现，外墙抹灰施工放线的质量是必要条件之一。
一、适用范围适用于各种高层建筑外墙抹灰工程中。
二、工艺流程1）把木工铁板卡子固定在楼顶女儿墙的适当位置2）16#铁丝固定在铁板卡子上3）在16#铁丝下使用30kg的铁线锤将16#铁丝拉直4）在一层使用木方子和铁钉将铁丝固定三、操作要点1、16#铁丝顶端固定①铁丝顶部固定应简单，方便，便于操作，所以使用木工铁板卡子固定在女儿墙上，然后将16#铁丝固定在铁板卡子上。
②挂16#铁丝一般在所有阴阳角位置和外挑飘窗、空调板、造型的两端，保证阴阳角方正和外挑造型尺寸一致、上下顺直。
2、在16#铁丝下端必须使用不小于30kg的铁线锤，保证铁丝被拉直及抗外力扰动。
3、调整铁丝位置，使阴阳角和外造型上下顺直，在顶层固定好铁丝。
4、铁丝在一层使用木方子和铁丝固定，方便、简单、可操作性强，铁丝只能上下活动，不能前后左右活动，因为高层风力很大，还有施工工人在施工中不可能不动铁丝，所以铁丝下端前后左右必须固定，但是上下不能固定，一旦有风力和施工工人等外力作用下，铁丝只能瞬间变形，但是变形后，因为有铁锤向下拉力的作用下，铁丝又能马上拉直，有效保证外墙抹灰的顺直度。
四、质量要求序号检测项目允许偏差（mm）检验方法1 立面垂直度 3 用2m垂直检测尺检查2 阴阳角方正3 用直角检测尺检查五、工程实例***花园首期工程中有一栋16层的住宅楼和三栋30层住宅楼，外墙抹灰中使用此方法简单、可操作性强，外墙抹灰成活后，取得很好的观感效果。
【干货】高层建筑工程的放线、验线方法及注意事项
【干货】高层建筑工程的放线、验线方法及注意事项【范本1】高层建筑工程的放线、验线方法及注意事项一：放线方法1.1 选择放线点1.1.1 确定建筑物的定位和基准点1.1.2 根据设计图纸确定放线点的位置和数量1.2 放线工具和设备1.2.1 放线剪线钮1.2.2 放线标尺1.2.3 放线锥1.3 放线步骤1.3.1 清理放线点的周围环境1.3.2 使用放线剪线钮和放线标尺进行标记1.3.3 使用放线锥将标记的点固定在地面上二：验线方法2.1 验线前准备工作2.1.1 确定验线点的位置和数量2.1.2 准备验线工具和设备2.2 验线步骤2.2.1 清理验线点的周围环境2.2.2 使用验线仪进行测量2.2.3 检查测量结果的准确性三：注意事项3.1 定期校准放线、验线工具和设备3.2 根据国家相关标准和规范进行操作3.3 注意施工现场的安全问题【附件】1. 放线工具和设备的清单2. 验线工具和设备的清单【法律名词及注释】1. 建筑物的定位：确定建筑物在地图上的位置坐标，并确定建筑物相对于周围环境的方位关系。
2. 放线：根据设计图纸的要求，在工地上进行标记和定位。
3. 验线：对已经放线的建筑物进行测量和检查，以确认其位置和尺寸是否符合设计要求。
【范本2】高层建筑工程的放线、验线方法及注意事项一：放线方法1.1 确定放线点1.1.1 初步确定建筑物的定位和基准点1.1.2 根据设计图纸进一步确定放线点的位置和数量1.2 准备放线工具和设备1.2.1 选择适当的放线剪线钮1.2.2 配备放线标尺和放线锥1.3 进行放线操作1.3.1 清理放线点的周围环境1.3.2 使用放线剪线钮和放线标尺进行标记1.3.3 使用放线锥将标记点固定在地面上二：验线方法2.1 预先准备验线工作2.1.1 工程负责人确定验线点的位置和数量2.1.2 调配所需验线工具和设备2.2 进行验线操作2.2.1 清理验线点的周围环境2.2.2 使用验线仪进行测量2.2.3 核对测量结果的准确性三：注意事项3.1 定期检查和校准放线、验线工具和设备3.2 操作过程中要遵守国家相关标准和规范3.3 施工现场安全是首要问题，务必注意施工安全防范【附件】1. 放线工具和设备清单2. 验线工具和设备清单【法律名词及注释】1. 建筑物的定位：确定建筑物在地理坐标系中的位置和方位2. 放线：按照设计要求，在施工现场上进行标记和定位3. 验线：对已放线的建筑物进行测量和检查，以确认其位置和尺寸是否符合设计要求。
高层建筑测量放线施工方案
高层建筑测量放线施工方案引言高层建筑的测量放线是建设过程中非常关键的一项工作，它直接影响建筑结构的精确度和施工质量。
本文将介绍高层建筑测量放线的施工方案，包括测量方法、放线工具以及施工流程等内容，希望能为相关人员在实际操作中提供一定的参考。
测量方法在高层建筑测量中，常用的方法包括总体测量法和局部测量法。
总体测量法总体测量法是指通过测量建筑物的整体形态和结构，确定各个建筑单元的位置和尺寸。
具体步骤如下：1.初测：在施工前，对建筑地块进行初步的测量，确定建筑物的位置、标高等基本信息。
2.水平控制测量：采用水准仪等仪器进行水平控制测量，确定建筑物的水平位置和标高。
3.垂直控制测量：采用经纬仪等仪器进行垂直控制测量，确定建筑物的垂直位置和标高。
4.模板放线：根据设计图纸，将建筑物的主要构件和控制点放线，确定建筑的整体形态和结构。
局部测量法局部测量法是指将建筑物分为若干个局部单元，分别进行测量。
具体步骤如下：1.初测：在施工前，对建筑地块进行初步的测量，确定建筑物的位置、标高等基本信息。
2.水平控制测量：采用水准仪等仪器进行水平控制测量，确定建筑物的水平位置和标高。
3.局部放线：根据设计图纸，将局部构件和控制点放线，逐步确定建筑物的局部形态和结构。
放线工具在高层建筑测量放线的施工中，常用的放线工具包括测量仪器和辅助工具。
测量仪器测量仪器是进行测量放线的主要工具，常用的测量仪器有：•水平仪：用于进行水平控制测量，确定水平位置和标高。
•经纬仪：用于进行垂直控制测量，确定垂直位置和标高。
•放线仪：用于放线，将设计图纸上的尺寸和位置转化为实际的构件。
•测距仪：用于测量建筑物各个部分的距离和长度。
辅助工具辅助工具主要用于测量过程中的辅助操作，常用的辅助工具有：•量具：用于进行细微测量，如测量角度、直线长度等。
•标尺：用于进行直线长度的测量。
•固定工具：用于固定测量仪器，确保测量的准确性。
•笔记本和铅笔：用于记录和标记测量数据。
高层建筑垂直度放线控制-secret-图文
高层建筑垂直度放线控制-secret-图文
一、概况：某某某某某某某某A、B、C＃系高层住宅楼，标准层高
2.9米，B#地上33层，全高101.97米。
全高垂直度偏差不仅影响结构安全，也直接关系到外墙装修抹灰成本及质量。
二、施工准备
1）第一层结构地面浇筑完成（筏板基础或地下室顶板）后即进行基线定位；2）仪器准备：激光垂准仪、电子经纬仪、对讲机一对、墨斗、米尺、铅笔等。
三、放线流程（以B#楼为例）
1）浇筑完成筏板基础顶面后，确定建筑外墙1米控制轴线，并在纵横轴线交点处确定两个基点。
2）上一层浇筑砼时，在垂直下层轴线交点区域处预留150mm某
150mm放线孔。
3）下层基点处支设垂准仪，调节焦距并使下层基点位置垂直汇于上层放线孔激光靶上作为第一个基点的上传点。
4）在上层预留洞上支设经纬仪并对准激光点（第一基点上传点），重复3）步骤在另一预留放线孔确定基点，并在楼面上弹出控制轴线。
旋转90度确定其垂直轴线。
5）配合米尺等工具确定其他构件位置。
6）考虑激光垂准仪有效范围及操作方便，每隔8层一个循环，直至主体封顶。
四、过程控制
偶然误差、仪器误差、操作误差等因素的存在，放线容易产生误差。
因此精心操作、反复校核确保放线准确。
放线时该层放线完成后，应用同样的方法在该层重复放线一次确保轴线准确。
高层钢结构办公楼施工测量放线施工工艺
高层办公楼施工测量放线施工工艺1.1.1.1. 测量仪器的配置工程测量仪器在使用前，委托具有资质的单位对所有的全站仪、经纬仪、水准仪、钢卷尺等进行校验，以保证仪器具有良好状态。
拟投入的测量仪器见下表。
根据本工程的特点和工程放线精度要求，主要测量仪器配备如下：1.1.2.平面控制网的建立针对本工程的具体情况，结合工程平面布置，建立三级平面测量控制网。
要求达到通视条件好、网点稳固状况等条件。
各控制点之间及各控制网之间能够进行闭合校验及平差，各控制网之间形成统一的测量控制体系。
首级控制网为业主提供的引测基准点组成的基准网，二级控制网为依据首级控制点，引至基坑周边的地下室二级平面控制点及引测至首层地面上地上部分二级平面控制点。
三级为引测至楼地面、柱、剪力墙上的轴线控制点、细部控制点。
1.首级控制网的复核及移交进场后，首先对首级控制网的点位进行复核，计算点位误差并进行平差分析，并对首级测量控制网办理正式的书面交接手续。
（首级控制网控制点布置图由业主提供）。
2.地下室二级平面控制网布置地下室底板结构施工时，采用“外控法”进行测量控制。
利用首级测量基准点，向建筑物四周引测二级控制点L1、L2、L3、L4、L5（如下图），并在基坑四周围堰上加密二级测量控制点，经监理验收合格后将测量成果以文件形式，下发各专业测量小组进行测量施工。
由于二级控制点位都引测在围堰周边易受沉降影响的位置，所以在地下室施工阶段，每周要定期检查L1、L2、L3、L4、L5五点坐标，发现变动，及时修正。
地下室二级测控点的布置图3.地上部分二级平面控制网布置地上部分施工阶段，根据结构平面布置特点，进行二级控制网设置。
本工程布局不规则，而且有主楼和裙楼组成，在平面和立面上将会有多个工作面同时施工，如何通过对地上控制网的合理的布设以满足如核心筒施工、钢结构施工、混凝土结构施工，核心筒内水平结构施工、装饰工程施工的需求成为重点。
本工程平面布置总体较不规则，但是对于独立各楼来说平面布置相对规则。
高层放线方法
高层建筑放线方法
我们做高层建筑物,采用内控法,每层都预留放线施工洞,用激光经纬仪垂直投射上去.18层和32层一样的放线啊,不过32层的最好到10层位置将从一层投射上去的内控点复核准确了,再往上施工时可以在10层的内控点继续往上投射.(到20层再设置一次).减小误差.具体要留多少施工放线洞,要根据你做工程的房型定了,一般不是太复杂的留三个就够用了.你们有施工缝的房型,那肯定要分开留设了.
不过一般做高层的，人家都用垂准仪。
依靠垂准仪把点从预留洞传递上去。
用垂准仪的话，就是留置施工洞口。
利用垂准仪通过施工洞口，把点引上去。
在上边施工工作区。
放上一张白纸。
自然的。
传递的点就印在白纸上，在赶快把点引出来。
依据现场要求，引成交叉线或者在另一头传递点直接连上墨线都成。
不过上面不是放的白纸而是玻璃板，扳子上有十字线投在交叉点就可以了具体设置几个施工洞口？？？这得依据现场而定。
设施的点，只要满足施工作业就成了。
现场的。
灵学灵用。
建议lz学点角度计算方面的东西。
这样，有时候控制点太少，仅有2点，也可以进行前方交汇也能放多几个控制点来。
高层建筑测量放线方法及措施
准仪 ２台 ， 自动 安平 水 准 仪 ２台 ，０ 钢 盘 尺 １ ． ５ｍ 把
维普资讯
第２ ８卷 第 ＆ Ｔ ｃ ｎｌｇ ｏ Ｂ ｏ ｕＳ ｅ （ ｒｕ ）Ｃ ｒ ｒ ｏ ｎ ｅ ｈ ｏ ｙ ｆ ａ ｔ ｔ ｌ Ｇ ｏ ｐ ￣ｐ ａ ｒ ｏ ｏ ｅ ｏｆ ｔ ｉ
标 高 ： 高允许 误 差为 ±３ ｍ， 商允 许 误差 为 层 ｍ 总
± １ ５ｍｍ 。
轴 线 竖 向 校 测 ： 层 允 许 误 差 ±３ ｍ 总 高 允 许 每 ｒ ａ
收 稿 日 期 ： ［｝ ０ １ ２ｘ『『．７
作 者 简 介 ： 艳 新 （９９ 女 ， 宁 省＾ ．９７年 毕 业 于二 冶 职 ［ 学 ， 程 师 、 任 包钢 建 设 公 司 质量 管 理 处 管 理 科 科 王 『５ 一） 辽 １８ １ 大 工 现 长
始点 位 、 据等 ） 数 的正 确性 ， 持测 量 作业 与计 算 工 坚 作 步步 有校核 的工 作方法 。
（） ４ 坚持 测 法 科 学 、 捷 ． 度 合 理 、 称 的 原 则 ， 简 精 相
２ 施 工准 备
测量仪 器 的准 备。普 通 Ｊ ６经 纬 仪 ２台 ，２经 纬 Ｊ 仪 ｌ台 ， ９ 。 管 目镜 的 经 纬 仪 １台 ， Ｚ３激 光 垂 带 ０弯 Ｏ２
１ 工 程概 况
中 国二 冶 承 建 的 内蒙 古包 头 市 大 华 大 厦 工 程 ， 属
（） １认真学习并 执行 国家法 令， 政策与 规范 ， 明确
高层建筑放线方法
H≤60m时，其≤± 10mm；60m＜
H≤90m时，其≤±15mm；90m＜H时，
其≤±20mm。
CHENLI
2
项目二 高层建筑轴线传递与高程传递 1、外控法（经纬仪投测法）
一
轴
线
传
递
（1）定轴线控制桩A1、A1’、B1、B1’，标定a1、a1’
b1、b1’。
（2）用盘左盘右取平均的方法，向各层投测ai、ai’、bi、
程
传
钢尺法高程传递示意图
递
全站仪法高程传递示意图
CHENLI
13
项目二 高层建筑轴线传递与高程传递
钢尺法高程传递示意图
二 高 程 传 递
CHENLI
14
项目二 高层建筑轴线传递与高程传递
全站仪法高程传递示意图
二 高 程 传 递
CHENLI
15
十字架中心即为轴线控制点在该
楼面上的投测点。
CHENLI
吊线坠法
9
项目二 高层建筑轴线传递与高程传递
激光准垂仪图片
一 轴 线 传 递
CHENLI
10
项目二 高层建筑轴线传递与高程传递
高层建筑投测点位图
一 轴 线 传 递
4个投测点，距轴线0.5~0.8m。
CHENLI
11
项目二 高层建筑轴线传递与高程传递
一
内控法轴线控制点的设置
轴
线
在 基 础 施 工 完 毕 后 ， 在 ±0 首
传 层平面上，适当位置设置与轴线平 递 行的辅助轴线。辅助轴线距轴线
500～800mm为宜，并在辅助轴线
交点或端点处埋设标志。
CHENLI
7
4
3
高层建筑施工放线
高层建筑施工放线在城市的天际线中，高层建筑如同一座座巍峨的巨人，它们的崛起离不开精确的施工放线。
施工放线是建筑施工中的一项关键工作，它为后续的施工提供了准确的基准和方向，确保建筑的位置、形状、尺寸等符合设计要求。
对于高层建筑来说，施工放线的精度和准确性更是至关重要，因为任何微小的误差都可能在垂直高度上被放大，从而影响建筑的结构安全和使用功能。
一、施工放线的准备工作在进行高层建筑施工放线之前，需要进行充分的准备工作。
首先，要熟悉施工图纸，包括建筑平面图、立面图、剖面图等，了解建筑的形状、尺寸、标高、轴线等关键信息。
同时，还要对测量仪器进行校验和调试，确保其精度和性能满足要求。
常用的测量仪器有全站仪、水准仪、经纬仪等。
此外，还需要确定测量控制点。
控制点通常是在施工现场周围选择的一些固定点，其坐标和高程经过精确测量和确定。
控制点的选择要考虑到通视条件、稳定性和便于保护等因素。
在确定控制点后，要对其进行标记和保护，并建立相应的测量控制网。
二、施工放线的主要内容1、轴线放线轴线是建筑的骨架，是施工放线的核心内容之一。
在高层建筑中，轴线通常采用内控法或外控法进行放线。
内控法是在建筑物内部设置控制点，通过激光铅垂仪或其他垂直传递设备将控制点的坐标传递到各楼层，然后根据传递的控制点进行轴线放线。
外控法是在建筑物外部设置控制点，通过经纬仪等测量仪器直接观测建筑物的轴线。
2、标高放线标高控制是保证建筑物层高和垂直度的重要环节。
在高层建筑施工中，通常采用水准测量的方法进行标高放线。
首先，要在施工现场建立水准基点，然后根据水准基点测量各楼层的标高。
在测量过程中，要注意消除误差，确保标高的准确性。
3、垂直度控制垂直度是高层建筑施工中的一个关键指标。
为了保证建筑物的垂直度，需要在施工过程中进行多次测量和校正。
常用的垂直度测量方法有激光垂准仪法、经纬仪法等。
在测量时，要从建筑物的底部开始，逐层向上测量，并及时对偏差进行调整。
