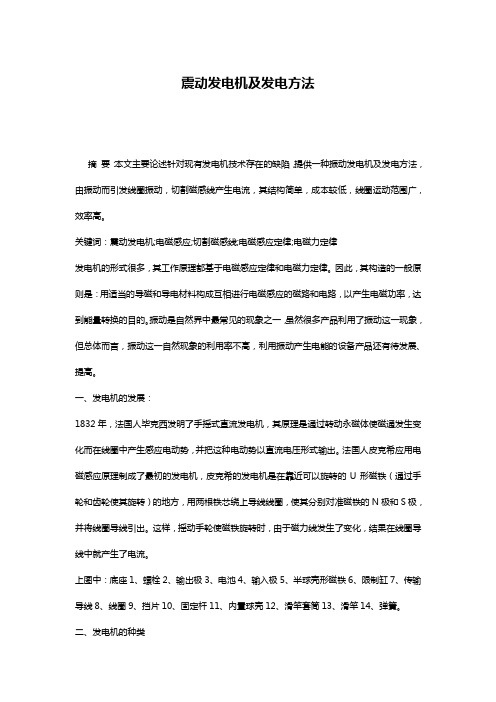

【摘要】本发明的振动发电装置,包括受力变形的弹性体,绕支点摆动的杠杆,位于磁场中垂直于地面并呈内、外圈布置的两组线圈,该两组线圈彼此相隔分别具有开口,开口处于垂线位置,其对应端与机座固定,线圈设有铰接活动点,杠杆的一端与弹性体固定,另一端水平装置有两个相互绝缘的导电片,导电片处于两组线圈之间的开口处,随杠杆摆动交替着与两组线圈的开口接触,对线圈施力并闭合线圈。该发电装置可以充分利用人类活动中产生的振动能量,如机械振动,铁路、公路交通工具产生的振动等,通过杠杆传递并放大振动,去驱动线圈切割磁场,将振动的机械能转换成电能,它结构简单,是一种无污染、不用消耗自然资源的发电装置。

【主权项】权利要求书 1.振动发电装置,包括受力变形的弹性体[1],绕支点[2]摆动的杠杆[3], 位于磁场[10]中垂直于地面并呈内、外圈布置的两组线圈[4]、[5],该两组线圈彼此相隔且分别具有开口[6],开口处于垂线位置,其对应端与机座[7]固定,线圈设有铰接活动点[8],杠杆[3]的一端与弹性体[1]固定,另一端水平装置有两个相互绝缘的导电片[9],导电片处于两组线圈之间的开口[6]处,随杠杆摆动交替着与两组线圈的开口接触,对线圈施力并闭合线圈。

本发明公开了一种磁场横向振动发电充电器,包括外壳、盖、绕组、永久磁铁、弹簧、蓄电池,绕组固定于外壳内部,绕组经防反二极管与蓄电池相连,车子运动产生颠簸时,永久磁铁相对磁力线方向可以作横向运动,磁力线与绕组产生相对运动,产生感应电势经防反二极管整流向蓄电池进行充电。本发明产生的有益的效果是；在车子运动过程中对蓄电池充电, 可以用作手机蓄电池的理想充电电源。

【主权项】1、磁场横向振动发电充电器,包括外壳、盖、绕组、永久磁铁、弹簧、蓄电池,绕组经防反二极管与蓄电池相连构成充电回路,其特征在于永久磁铁相对于永久磁铁内部磁力线可以作横向运动,磁力线与绕组产生相对运动,产生感应电势向蓄电池进行充电。

【摘要】本发明公开了一用于便携式电子设备的振动发电装置,该发电装置包括：永磁铁、绕线组、运动腔体、充电装置,其中绕线组缠绕在运动腔体外壁,其中在运动腔体两端各安装一块固定永磁铁,运动腔体中放入一块极性相反的活动永磁铁,活动永磁铁在外界振动及与固定永磁铁斥力作用下在运动腔体内往复运动,与绕线组产生相对运动,通过切割磁力线在绕线组内产生感应电流,感应电流经过二极管及整流电路后, 提供稳定的直流电为充电电池充电。本发明提出的振动发电装置明显提高了在振动发电过程中能量的

转化效率,同时大大减小了振动发电装置的体积,有利于将该振动发电装置内置到便携式电子设备中。

【主权项】权利要求书1、一种便携式电子设备的振动发电装置,包括永磁铁、绕线组、运动腔体、充电装置,其中绕线组缠绕在运动腔体外壁,永磁铁在运动腔体内往复运动,与绕线组产生相对运动,通过切割磁力线在绕线组内产生感应电流,该电流通过充电装置可为充电电池进行充电,其特征在于, 运动腔体两端各有一块固定永磁铁,其极性同方向排列；运动腔体内还有一块活动永磁铁,其极性与运动腔体两端的固定永磁铁极性相反；受外界振动时,固定永磁铁就会在运动腔体内运动,并受运动腔体两端固定永磁铁斥力作用及固定永磁铁自身的惯性在运动腔体内作往复运动。

【摘要】一种靠振动发电的装置,包括永久磁铁单面敷铜垫圈,铜弹簧,线圈,导磁体,屏蔽罩。线圈套在永久磁铁之间的导磁体上,线圈的两个抽头连接到金属弹簧上,靠外力激励使线圈在磁场中上下垂直运动,切割磁力线,产生感应电动势,感生电流。该靠振动发电的装置不用任何电源,构思具有创造性,结构简单,节省能源,成本低,使用简便,有广阔的市场前景。

【主权项】一种靠振动发电的装置,其特征在于：该装置包括永久磁铁( 3)、(4),单面敷铜垫圈(5)、(6)、(7)、(8 ),金属弹簧(9)、(10),线圈(12),导磁体(1 3)；永久磁铁(3),(4)与导磁体之间为绝缘层,线圈(12)套在永久磁铁(3)、(4)之间的导磁体(13) 上,线圈的两个端面装有敷铜垫圈(7)、(8),线圈的两个抽头分别接到上述垫圈(7)、(8)的敷铜面上,所述敷铜面分别接到金属弹簧(9)和(10)上。

【摘要】一种包括多层组件的电磁发电机,其中第一层承载至少一个磁体,第二层承载至少一个线圈,第三层承载至少一个磁体,第一和第三层的至少一个磁体被配置以在它们之间限定所述至少一个线圈位于其中的磁通区域,至少一个所述层被成形以限定其各自的可移动部分, 可移动部分可以通过电磁发电机的振动而移动,从而导致线圈与磁体之间的相对运动并且在线圈中产生电流。

【主权项】权利要求书 1.一种电磁发电机,包括承载至少一个磁体的第一层、承载至少一个线圈的第二层、以及承载至少一个磁体的第三层的多层组件, 其中所述第一和第三层的至少一个磁体被配置以在它们之间限定磁通区域,所述至少一个线圈位于所述磁通区域中,至少一个所述层被成形以限定其各自的可移动部分,所述可移动部分可以通过所述电磁发电机的振动而移动,从而导致所述线圈与所述磁体之间的相对运动并且在所述线圈中产生电流。

【摘要】

一种插杆绕线式电磁发电阻尼器,可安装使用在车辆上,利用车辆的运动而存在的震动进行发电和阻尼,包括：插杆、支撑弹簧、套筒,套筒内安装有插杆,套筒与插杆之间装有支撑弹簧,套筒内装有永磁铁,插杆上装有线圈绕组；插杆上开有环形槽,环形槽内装有线圈绕组；永磁铁为环形；套筒下面带有筒座,插杆上端带有杆座；插杆的杆座上或套筒的筒座上装有保护外壳。本实用新型利用运动的线圈切割磁力线而感生电动势,当线圈绕组相连通则产生电流输出。通电的线圈在磁场中要产生电磁力,电磁力使线圈产生与当前运动相反的运动,电磁力的方向与插杆运动的方向相反,即电磁力阻碍了线圈的运动,即阻碍了插杆的运动,就起到了阻尼作用。

【主权项】1、一种插杆绕线式电磁发电阻尼器,包括：插杆(1)、支撑弹簧(3)、套筒(4),套筒(4)内安装有插杆(1),套筒(4)与插杆(1)之间装有支撑弹簧(3),其特征在于：套筒(4)内装有永磁铁(6),插杆(1)上装有线圈绕组(5)。

【摘要】一种套筒绕线式电磁发电阻尼器,可安装使用在车辆上,利用车辆的运动而存在的震动进行发电和阻尼,包括：插杆、支撑弹簧、套筒,套筒内安装有插杆,套筒与插杆之间装有支撑弹簧,插杆上装有永磁铁,套筒内装有线圈绕组；套筒内开有环形槽,环形槽内装有线圈绕组；永磁铁为环形；套筒下面带有筒座,插杆上端带有杆座；插杆的杆座上或套筒的筒座上装有保护外壳。本实用新型利用运动的线圈切割磁力线而感生电动势,当线圈绕组相连通则产生电流输出。通电的线圈在磁场中要产生电磁力,电磁力使线圈产生与当前运动相反的运动,电磁力的方向与插杆运动的方向相反,即电磁力阻碍了线圈的运动,即阻碍了插杆的运动,就起到了阻尼作用。

【主权项】1、一种套筒绕线式电磁发电阻尼器,包括：插杆(1)、支撑弹簧(3)、套筒(4),套筒(4)内安装有插杆(1),套筒(4)与插杆(1)之间装有支撑弹簧(3),其特征在于：插杆(1)上装有永磁铁(6),套筒(4)内装有线圈绕组(5)。

【摘要】环绕式振动发电装置,包括外壳,所述外壳上设有盖子,所述外壳内设有花朵状粘结永磁体,其中间是方形的N极,四周围绕有四个S极；S极和N极上覆盖有第一和第二铁磁材料垫层；所述盖子的下端通过橡胶垫圈把第一铁磁材料垫层压在S极上；在所述N极和S极之间安装有线圈,其上、下两端设有方形卡座框架并连接弹簧,所述下
