光器件封装详解
集成光电子元件的封装与测试技术
集成光电子元件的封装与测试技术随着科技的不断发展，现代社会对于电子元件的需求越来越高。
光电子元件，是指利用光信号传递和处理信息的电子元件，也是目前电子行业发展的一个重要方向。
封装和测试技术是保证光电子元件可靠性和性能的关键环节，本文将探讨集成光电子元件的封装与测试技术。
一、光电子元件的封装技术光电子元件的封装技术决定了其性能与可靠性，其主要表现在封装方式和材料上。
一、封装方式目前光电子元件的封装方式主要有两种，一是单片芯片定位封装方式，另一种是多元件组装封装方式。
单片芯片定位封装方式是指将芯片放置位置和焊点位置置于同一平面的封装方式。
在具体实践中，目前使用的主要是双抛射封装和倒装晶圆封装。
双抛射封装的优点是结构紧凑，可以有效控制芯片的电性能和热性能；倒装晶圆封装则可以减少芯片尺寸，提高芯片的热度和加工精度。
多元件组装封装方式是指将多个元件一起封装在同一外壳中，可以提高元件的密度和总成品的性能。
其中，常见的多元件组装封装方式包括SMT、COB、LGA 等。
二、封装材料封装材料是影响光电子元件性能和可靠性的重要因素。
常用的封装材料主要包括有机材料和无机材料。
有机材料指的是采用有机聚合物或聚合物基复合材料作为封装材料。
其优点是便于处理、较低的体积密度和成本，适用于少量生产和小批量生产；缺点是耐温性和耐潮性较差。
无机材料指的是采用瓷、玻璃等无机颗粒为基础材料的封装材料。
其优点是具有良好的耐高温性能、耐潮性能，适用于大规模生产；缺点是成本较高，需要大量的压铸工艺。
二、光电子元件的测试技术光电子元件的测试技术主要包括封装质量高温试验、紫外光老化测试、光功率和光质量测试、交趾测试、电性能测试等。
一、封装质量高温试验封装质量高温试验是用于检验封装材料耐高温性能的试验，主要测试材料可持续工作在高温环境下的时间。
二、紫外光老化测试紫外光老化测试是用于检验元件材料长时间作用下的老化情况的测试，主要测试元件老化的时间和变化程度。
LED封装工艺及产品介绍
LED封装工艺及产品介绍LED（Light Emitting Diode）是一种半导体器件，其具有发光、长寿命、低功耗、发光效率高等优点，因此在照明、显示、通讯等领域得到广泛应用。
而LED封装工艺是将LED芯片固定在支座上并进行封装，以保护LED芯片并增强其发光亮度和稳定性。
本文将对LED封装工艺及产品做详细介绍。
1.芯片切割：将大面积的蓝宝石衬底上的芯片通过切割工艺分割成小块，每块一个芯片。
2.衬底处理：将芯片背面进行清洗和抛光处理，以提高光的反射效率。
3.焊接金线：使用金线将芯片正电极与底座连接，以供电。
金线的材料一般选择纯金或金合金。
4.包封胶：使用固化胶将芯片包封在透明树脂中，以保护芯片不受湿氧侵蚀和机械损害。
5.电极镀膜：通过真空镀膜或湿法镀膜技术，在芯片的正负电极上涂覆一层金属薄膜，以增加电极的导电性。
经过以上工艺处理后，LED芯片就成功封装成LED灯珠或是LED灯管等各类产品。
根据不同的应用需求，LED产品可以进一步细分为以下几种：1.LED灯珠：是一种通过封装工艺将LED芯片固定在底座上的产品。
它通常具有高亮度、长寿命、低能耗等特点，广泛应用于LED照明领域。
2.LED灯管：是一种通过封装工艺将多个LED灯珠串联或并联在一起，形成条状灯管的产品。
它具有均匀照明、高照度等特点，广泛应用于室内、室外照明等场合。
4. RGB LED：RGB（Red, Green, Blue）LED是一种通过使用多个LED芯片，分别发出红、绿、蓝三种颜色的光，从而形成各种不同颜色的光源。
它广泛应用于彩色显示、彩色照明等场合。
除了以上介绍的LED产品，还有LED点阵屏、LED显示屏、LED模组等各种具有特殊功能和形状的LED产品，满足了不同行业的需求。
总之，LED封装工艺及产品已经在各个领域得到广泛应用，通过不断的研发与创新，LED产品的亮度、生产效率、稳定性等方面不断提高，助力推动绿色环保、高效节能的发展。
光器件封装详解有源光器件的结构和封装
有源光器件的结构和封装目录1有源光器件的分类 ........................................................................................错误!未指定书签。
2有源光器件的封装结构 .................................................................................错误!未指定书签。
2.1光发送器件的封装结构 ...........................................................................错误!未指定书签。
2.1.1同轴型光发送器件的封装结构 ..........................................................错误!未指定书签。
2.1.2蝶形光发送器件的封装结构..............................................................错误!未指定书签。
2.2光接收器件的封装结构 ...........................................................................错误!未指定书签。
2.2.1同轴型光接收器件的封装结构 ..........................................................错误!未指定书签。
2.2.2蝶形光接收器件的封装结构..............................................................错误!未指定书签。
2.3光收发一体模块的封装结构....................................................................错误!未指定书签。
光器件封装工艺
光器件封装工艺1. 引言光器件封装工艺是指将光学元件（如激光二极管、光纤等）与电子元件（如芯片、电路板等）相结合，形成完整的光电子系统的过程。
在光通信、激光加工、医疗设备等领域中，光器件封装工艺起到至关重要的作用。
本文将详细介绍光器件封装工艺的流程、材料选择、常见问题及解决方案。
2. 光器件封装工艺流程2.1 设计和制造基板在进行光器件封装之前，首先需要设计和制造基板。
基板的设计应考虑到电路布局、信号传输和散热等因素。
常用的基板材料有陶瓷基板和有机基板，选择合适的材料可以提高整个系统的性能。
2.2 焊接焊接是将光学元件与电子元件相连接的关键步骤。
常见的焊接方法包括手工焊接和自动化焊接。
手工焊接适用于小批量生产，而自动化焊接适用于大规模生产。
在焊接过程中，需要注意温度控制、焊接时间和焊接质量的检测。
2.3 封装封装是将光学元件和电子元件放置在封装盒中，并固定在基板上的过程。
封装盒的选择应考虑到光学元件的保护、信号传输和散热等因素。
常见的封装盒材料有金属、陶瓷和塑料等。
不同的封装方式适用于不同的应用场景，如TO-Can、SMD等。
2.4 测试与质量控制完成光器件封装后，需要进行测试与质量控制。
测试包括光学性能测试、电气性能测试和可靠性测试等。
通过测试可以评估光器件封装的质量，并对不合格产品进行筛选和修复。
3. 光器件封装工艺材料选择3.1 基板材料选择基板材料在光器件封装中起到承载电子元件和传输信号的作用。
常见的基板材料有陶瓷基板（如铝氮化铝）和有机基板（如FR-4）。
陶瓷基板具有优异的导热性能和耐高温性能，适用于高功率应用；而有机基板成本较低，适用于一般应用。
3.2 封装盒材料选择封装盒的材料选择与光学元件的保护、信号传输和散热等因素密切相关。
金属封装盒具有良好的散热性能和电磁屏蔽性能，适用于高功率应用；陶瓷封装盒具有优异的耐高温性能和机械强度，适用于特殊环境下的应用；塑料封装盒成本较低，适用于一般应用。
光器件封装类型 -回复

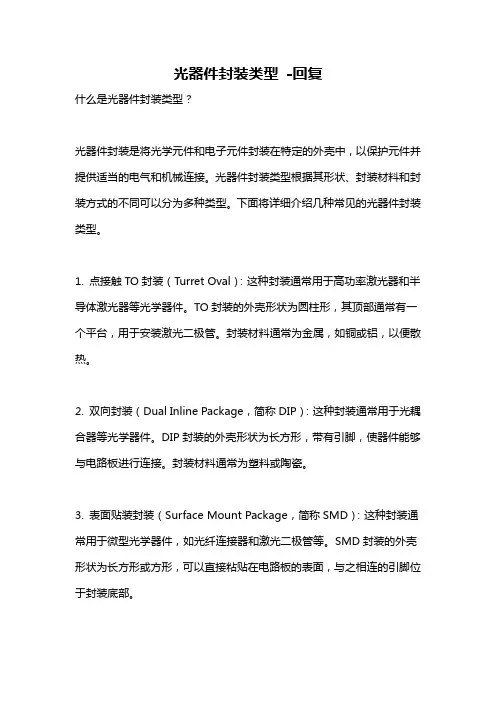

光器件封装类型-回复什么是光器件封装类型？光器件封装是将光学元件和电子元件封装在特定的外壳中，以保护元件并提供适当的电气和机械连接。
光器件封装类型根据其形状、封装材料和封装方式的不同可以分为多种类型。
下面将详细介绍几种常见的光器件封装类型。
1. 点接触TO封装（Turret Oval）：这种封装通常用于高功率激光器和半导体激光器等光学器件。
TO封装的外壳形状为圆柱形，其顶部通常有一个平台，用于安装激光二极管。
封装材料通常为金属，如铜或铝，以便散热。
2. 双向封装（Dual Inline Package，简称DIP）：这种封装通常用于光耦合器等光学器件。
DIP封装的外壳形状为长方形，带有引脚，使器件能够与电路板进行连接。
封装材料通常为塑料或陶瓷。
3. 表面贴装封装（Surface Mount Package，简称SMD）：这种封装通常用于微型光学器件，如光纤连接器和激光二极管等。
SMD封装的外壳形状为长方形或方形，可以直接粘贴在电路板的表面，与之相连的引脚位于封装底部。
4. 插装封装（Through-Hole Package）：这种封装通常用于光电二极管和其他光学器件。
插装封装的外壳形状为长方形或方形，带有引脚，使器件能够通过孔洞插入电路板并与之连接。
封装材料通常为塑料或陶瓷。
5. 确定封装（Fixed Package）：这种封装通常用于光学器件的保护和固定。
确定封装的外壳形状和尺寸可以根据特定的器件要求进行设计。
封装材料通常为塑料、金属或玻璃。
以上是几种常见的光器件封装类型，每种封装类型都有其特点和适用范围。
根据光学器件的要求，选择适当的封装类型可以确保器件的性能和可靠性。
除了上述提到的封装类型，还有一些特殊的封装类型，如球形封装、等等，可以根据具体需求进行选择。
在设计和制造过程中，光学器件封装类型的选择十分重要。
封装类型的选择直接影响到器件的性能、可靠性、散热效果和使用环境等因素。
因此，制造商和工程师需要根据不同的应用需求和技术要求，仔细选择合适的封装类型，并使用合适的工艺和材料进行封装。
光器件封tosa装工艺流程
光器件封tosa装工艺流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor.I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!揭秘光器件封装工艺：TOSA的精密制作流程在现代通信技术中，光器件起着至关重要的作用，其中TOSA （Transmitter Optical Sub-Assembly，发送端光子组件）是光纤通信系统中的关键部件。
信息光学中的光电二极管等器件封装工艺分析
信息光学中的光电二极管等器件封装工艺分析信息光学是光电子技术的重要分支，其在现代通信、显示与传感器等领域中起着至关重要的作用。
而光电二极管（Photodiode）作为信息光学中的关键器件之一，在光电子领域发挥着重要的作用。
为了保证光电二极管的稳定性和可靠性，合理的封装工艺显得尤为重要。
本文将对信息光学中的光电二极管等器件封装工艺进行分析。
一、光电二极管封装工艺的的重要性光电二极管作为光电子器件的核心部件之一，其封装工艺直接影响到器件的性能和可靠性。
优秀的封装工艺能够提供良好的电磁屏蔽和隔离效果，同时保证光电二极管的环境密封性和耐高温性。
这样才能有效地保护器件内部结构，延长器件的使用寿命，提高器件的稳定性和可靠性。
二、光电二极管封装工艺的常见方式1. 芯片背面封装：将光电二极管芯片粘结在金属基底上，通过金属基底的封装结构提供良好的机械支撑和散热效果，同时保护芯片免受外界环境的影响。
2. 真空封装：将光电二极管芯片和接触电路封装在真空环境中，可有效降低器件内部与外界的电磁干扰，提高器件的工作效率和可靠性。
3. 焊接封装：采用焊接方式将光电二极管芯片与接触电路连接起来，并通过封装材料进行密封，以提供良好的机械强度和防潮性能，同时降低对器件的热影响。
三、光电二极管封装工艺的优化方向1. 材料优化：选择具有良好导热性能和尺寸稳定性的封装材料，以提高器件的散热效果和长期稳定性。
2. 真空封装技术的改进：采用新型的真空封装技术，降低封装过程对芯片温度的影响，减小封装材料与芯片的热应力，提高器件的寿命和可靠性。
3. 工艺参数优化：通过合理调整封装工艺中的温度、压力和时间等参数，保证芯片与封装材料之间的紧密贴合，提高封装工艺的稳定性和一致性。
四、光电二极管封装工艺的测试方法1. 温度循环测试：通过对封装好的光电二极管进行高低温交替循环测试，评估器件的耐寒性和耐热性能，以及封装工艺的可靠性。
2. 需求分析：根据光电二极管的具体应用需求，测试器件的响应时间、频率响应和线性度等性能指标，以评估封装工艺对器件性能的影响。
信息光学中的光电子器件的封装技术
信息光学中的光电子器件的封装技术信息光学在现代通信和数据处理中扮演着至关重要的角色。
而光电子器件则是信息光学中的核心组成部分。
为了确保光电子器件的稳定性和可靠性，封装技术显得尤为关键。
本文将介绍信息光学中光电子器件的封装技术，包括封装材料、封装工艺和封装结构等方面。
一、封装材料光电子器件的封装材料通常需要具备良好的光学性能、热学性能和机械性能等特点。
常见的封装材料包括有机高分子材料、无机材料和复合材料等。
有机高分子材料如环氧树脂和聚酰亚胺等，具有良好的可塑性和成型性，适用于多种封装形式。
无机材料如玻璃和陶瓷等，具有较高的热稳定性和抗腐蚀性，适用于高温环境下的封装。
复合材料则可以综合利用不同材料的特点，达到更好的性能。
二、封装工艺光电子器件的封装工艺包括准备工作、封装组装和封装固化等过程。
首先，准备工作包括材料选择、制备封装基板和器件等。
其次，封装组装指将器件和基板进行精确定位和焊接。
最后，封装固化是通过加热、紧固或固化剂等方式，使封装材料达到所需的稳定性和可靠性。
三、封装结构光电子器件的封装结构根据具体的应用需求来设计。
常见的封装结构包括散热器式、壳体式、芯片式和光纤插件式等。
散热器式封装结构采用优良的散热材料，用于高功率光电子器件，可以有效散发热量。
壳体式封装结构通常由金属或塑料材料制成，保护器件不受外界环境的干扰和损坏。
芯片式封装结构则将器件直接封装在芯片上，适用于微型化光电子器件。
光纤插件式封装结构则将器件封装在光纤连接器插口中，以便于光纤的连接和传输。
综上所述，信息光学中的光电子器件的封装技术至关重要。
封装材料需要具备光学、热学和机械等多种性能，封装工艺需要进行准备工作、封装组装和封装固化等过程，封装结构需要根据具体需求进行设计。
只有通过合理选择材料、精细进行工艺和设计合适的结构，才能保证光电子器件在信息光学领域的应用稳定可靠。
希望本文对信息光学中的光电子器件封装技术有所启发与帮助。
光器件封装详解
光器件封装详解有源光器件的结构和封装目录1 有源光器件的分类 ................................................................. (5)2 有源光器件的封装结构 ................................................................. .. (5)2.1 光发送器件的封装结构 ................................................................. .. (6)同轴型光发送器件的封装结构 ................................................................. (7)蝶形光发送器件的封装结构 ................................................................. . (7)同轴型光接收器件的封装结构 ................................................................. (8)蝶形光接收器件的封装结构 ................................................................. . (9)1×9和2×9大封装光收发一体模块 ................................................................. . (9)GBIC(Gigabit Interface Converter)光收发一体模块 ..............................................10SFF(Small Form Factor)小封装光收发一体模块 ...................................................11SFP(Small Form Factor Pluggable)小型可插拔式光收发一体模块 .......................12 光收发模块的子部件 ................................................................. .................................. 12 2.1.1 2.1.2 2.22.2.1 2.2.2 2.3 2.3.1 2.3.2 2.3.3 2.3.4 2.3.53.13.23.3 光接收器件的封装结构 ................................................................. ...................................... 8 光收发一体模块的封装结构 ..................................................................... ........................... 9 3 有源光器件的外壳 ................................................................. ................................................. 14 机械及环境保护 ..................................................................... ........................................... 14 热传递 ................................................................. .. (14)电通路 ................................................................. .. (15)玻璃密封引脚 ..................................................................... .. (15)单层陶瓷 ..................................................................... (15)多层陶瓷 ..................................................................... ................................................ 16 同轴连接器 ................................................................. ................................................. 16 3.3.1 3.3.2 3.3.3 3.3.43.43.5 光通路 ................................................................. .. (17)几种封装外壳的制作工艺和电特性实例 ................................................................. .. (18)小型双列直插封装(MiniDIL) .............................................................. (18)多层陶瓷蝶形封装(Multilayer ceramic butterfly type packages)............................19 射频连接器型封装 ................................................................. ...................................... 20 3.5.1 3.5.2 3.5.34.1 4 有源光器件的耦合和对准.................................................................. ...................................... 20 耦合方式 ................................................................. . (20)直接耦合 ..................................................................... (21)透镜耦合 ..................................................................... (22)同轴型器件的对准 ................................................................. .. (22)双透镜系统的对准 ................................................................. ...................................... 23 直接耦合的对准 ..................................................................... ..................................... 23 4.1.1 4.1.2 4.2 4.2.1 4.2.24.2.35.15.25.3 对准技术 ................................................................. .......................................................... 22 5 有源光器件的其它组件/子装配 ..................................................................... .......................... 23 透镜 ..................................................................... ............................................................. 23 热电制冷器(TEC) .............................................................. ........................................... 24 底座 ..................................................................... . (25)5.46.16.26.36.4 激光器管芯和背光管组件 ................................................................. (25)胶 ................................................................. (26)焊锡 ..................................................................... ............................................................. 27 搪瓷或低温玻璃 ................................................................. ............................................... 27 铜焊 .................................................................................................................................. 28 6 有源光器件的封装材料 ................................................................. (26)7 附录:参考资料清单 ................................................................. . (28)有源光器件的结构和封装关键词:有源光器件、材料、封装摘要:构和电特性等各个方面进行了研究，给出了详细研究结果。
光模块封装类型
光模块封装类型光模块是由光学器件和电子器件组成的，用于光通信和光交换的微型封装模块。
光模块的封装类型可以根据不同的应用场景和生产工艺进行分类。
下面将详细介绍光模块的几种主要封装类型。
1. TO封装TO封装（Transistor Outline Package）也称为外延式金属外壳封装，是最早采用的光模块封装之一。
该封装包裹了发光二极管或激光二极管，从而起到保护和封装的作用。
TO封装的优点是易于生产和安装，能够承受高温和机械冲击。
缺点是体积较大，无法满足高速光通信的需求。
2. SMD封装SMD封装（Surface Mount Device Package）是表面贴装封装技术，是一种集成度高、规格小的光模块封装。
SMD封装适用于高速光通信场景，其尺寸和结构设计能够满足模块化组装的标准要求，便于大规模生产和自动化生产。
SMD 封装的缺点则是操作难度较大，需要高度专业技能和精密设备，成本较高。
3. DIP封装DIP封装（Dual Inline Package）双行直插式封装，是一种通过插座与电子主板相连的光模块封装。
DIP封装具有体积小、操作方便、安装容易等优点。
DIP 封装常应用于光电转换领域，如传感器、移动设备、医疗设备等。
4. CSP封装CSP封装（Chip Scale Package）是芯片级封装技术，将芯片和封装作为一体化封装的技术。
CSP封装能够大大减小光模块体积，同时保证高效的光学性能和稳定性。
CSP封装在移动设备、通信设备等领域得到广泛应用。
以上就是几种常见的光模块封装类型，各种类型均具有优缺点，在不同的应用场景中选择适合的封装类型非常重要。
未来，随着信息技术的不断进步和产业技术的不断创新，光模块封装技术也必将不断更新和发展，为光通信和光交换领域的创新带来更大的推动力。
光通信光器件封装介绍
光通信光器件封装介绍
光通信光器件封装主要分为三个部分：光电器件（TOSA/ROSA）、贴有电子元器件的电路板（PCBA）和光接口（外壳）。
光发射部分由光源、驱动电路、控制电路（如APC）等构成，主要测试光功率、消光比这两个参数。
光接收部分则由PIN管和限幅放大器组成，将输入的光信号通过PIN管转换成光电流，再通过限幅放大器转换成电压信号。
封装则是指光模块的外形，随着科技的进步，封装也在不断进化，体积正逐渐变小。
封装类型有很多，如SFP系列、QSFP系列等。
这些封装类型具有更小的体积，更适用于网络设备的端口密度，适应了网络迅猛发展的趋势。
此外，还有一些常见的封装类型如TO-CAN同轴封装、蝶形封装、BOX封装和COB（Chip On Board）封装等。
这些封装工艺在速率、功耗、距离、成本等方面也在不断地向前发展。
总的来说，光通信光器件封装是光模块中非常关键的部分，它决定了光模块的性能、可靠性以及适用性。
随着技术的不断发展，未来还可能出现更多先进的光器件封装形式。
光器件封装工艺流程
光器件封装工艺流程光器件封装是将光学元件与电子元件结合起来，形成一个完整的光电器件的过程。
它是光学器件制造的重要环节，也是光学器件性能发挥的关键一步。
光器件封装工艺的好坏直接影响到光器件的性能和可靠性。
光器件封装工艺流程主要包括以下几个步骤：1. 设计封装方案：根据光器件的功能和尺寸，设计出适合的封装方案。
封装方案要考虑到光器件的工作环境、散热要求、机械强度等因素。
2. 制作封装模具：根据设计的封装方案，制作封装模具。
封装模具通常由金属或塑料材料制成，具有良好的机械强度和导热性能。
3. 准备封装材料：根据封装方案，准备封装材料。
常用的封装材料有环氧树脂、有机玻璃、石英等。
这些材料具有良好的光学性能和电绝缘性能。
4. 光器件安装：将光学元件和电子元件安装到封装模具中。
安装时要注意光学元件的定位和对准，确保元件与模具之间的间隙均匀，并采取适当的固定措施。
5. 封装材料注入：将准备好的封装材料注入到封装模具中。
注入过程要控制注入压力和注入速度，确保封装材料填充完整，并排除气泡。
6. 封装材料固化：将注入封装材料的模具放入固化设备中，进行固化处理。
固化温度和时间要根据封装材料的性质和厚度来确定，以确保封装材料具有良好的机械强度和光学性能。
7. 封装成型：将固化后的封装材料进行成型。
成型过程要控制温度和压力，确保封装材料的外形和尺寸符合要求。
8. 检测和测试：对封装完成的光器件进行检测和测试。
主要包括外观检查、尺寸测量、光学性能测试等。
只有通过检测和测试，才能确保封装的光器件具有良好的质量和性能。
9. 封装保护和封装膜层：根据实际需要，对封装完成的光器件进行保护和膜层处理。
保护措施可以包括外壳封装、密封胶固化等，以提高光器件的抗环境能力。
膜层处理可以包括反射膜、抗反射膜等，以提高光器件的光学性能。
10. 封装品质控制：在整个封装过程中，要进行严格的品质控制。
包括原材料的检验、工艺参数的控制、封装过程的监控等。
半导体光电器件封装工艺_解释说明以及概述
半导体光电器件封装工艺解释说明以及概述1. 引言1.1 概述半导体光电器件封装工艺是将半导体光电器件通过封装技术进行保护和连接，从而实现其正常工作和应用的过程。
在现代科技领域中，半导体光电器件广泛应用于通信、信息技术、医疗设备等各个领域，其封装工艺的质量和稳定性对整个系统性能的影响至关重要。
1.2 文章结构本文将分为五个主要部分进行论述。
引言部分旨在概述半导体光电器件封装工艺，介绍文章的结构以及明确文章的目的。
第二部分将解释什么是半导体光电器件封装工艺，并探讨其重要性及作用以及封装工艺的发展历程。
第三部分将详细说明半导体光电器件封装工艺的主要步骤和流程，并给出各个步骤的具体操作与技术要点，还包括常见的封装工艺问题及相应解决方法。
第四部分将对半导体光电器件封装市场现状和趋势进行概述，并比较与评价国内外相关技术，同时展望未来的发展方向和挑战。
最后一部分是结论部分，总结文章主要观点和论证结果，给出对半导体光电器件封装工艺发展的建议，并提供读者启示和展望。
1.3 目的本文旨在全面介绍半导体光电器件封装工艺，解释其定义与重要性，并说明该工艺的步骤、操作技巧以及常见问题解决方法。
同时，通过概述市场现状和趋势以及对比国内外技术，探讨未来发展方向和面临的挑战。
通过本文的阐述，读者将对半导体光电器件封装工艺有更深入全面的了解，并能够为其在实际应用中提供指导和展望。
2. 半导体光电器件封装工艺解释：2.1 什么是半导体光电器件封装工艺：半导体光电器件封装工艺是将制造好的半导体光电器件在保护壳体中进行封装和组装的过程。
通过封装，可以保护器件不受外界环境的干扰，并提供连接外部电路所需的引脚接口，以便实现器件与其他元器件之间的联接。
2.2 封装工艺的重要性及作用：封装工艺在半导体光电器件制造过程中起着重要的作用。
首先，封装能够提供对光学元素、半导体芯片等关键部分的保护，降低因环境变化引起的温度、气候、振动等因素带来的不利影响。
光电封装技术优选全文
可编辑修改精选全文完整版光电封装技术光电封装技术是一种目前越来越被广泛应用的新技术，它的应用领域包括LED封装、激光器封装、太阳能电池封装等，它的出现极大地促进了光电子学领域的发展。
本文将从介绍光电封装技术的基础知识、应用领域和研究现状入手，对光电封装技术进行一定的探究。
一、光电封装技术的基础知识1.光电封装技术的定义光电封装技术是将光电子元器件通过一定的工艺方法制成一定形状设备，以适应实际场合的需要。
该技术实际上是一种综合性技术，其需要涉及到光学、材料科学、结构力学等学科。
2.光电封装技术的意义(1)提高光电器件的稳定性和可靠性。
(2)改善光学效率。
(3)降低成本，提高生产效率。
(4)减小器件的尺寸和重量，便于集成。
3.光电封装技术的发展历程(1)初期阶段：主要是手工操作，没有自动化、规模化生产设备的出现。
(2)中期阶段：出现了一些自动化、规模化生产设备，但还未形成成熟的工艺体系。
(3)现在阶段：出现了一系列高效、规模化的生产设备，并形成了成熟的工艺体系。
二、光电封装技术的应用领域1.LED封装LED作为一种节能环保、寿命长的光电子元器件，其应用一直受到各行业的青睐。
而LED封装技术则是影响LED 质量和稳定性的重要因素之一，目前常用的封装方式有SMD、COB、MCOB等。
2.太阳能电池封装太阳能电池的封装是保证太阳能电池组件长期稳定运行的重要因素。
太阳能电池的封装材料有EVA、POE、TPE 等，不同的封装材料可以起到不同的防水、防潮、隔热等作用。
3.激光器封装激光器作为一种强大的光电子元器件，其封装技术也显得尤为重要。
激光器的封装方式不仅可以影响其输出功率、波长稳定性等，还会直接影响到其使用寿命和可靠性。
三、光电封装技术的研究现状1.光电封装材料的研究目前，国内外的研究机构们已经开始探索新型的光电封装材料，如氧化铝陶瓷、有机硅树脂、高分子封装材料等，这些材料具有成本低、加工工艺简单、性能稳定等特点。
有源光器件的结构和封装
有源光器件的结构和封装一、激光器激光器是一种能够产生高强度、高方向性、高单色性的激光光源。
它由半导体材料和外部光学元件组成。
1.半导体材料激光器的核心部件是半导体材料。
通常使用的是Ⅲ-Ⅴ族化合物半导体材料，如GaAs、InP等。
在半导体材料中，通过掺杂和外加电场的作用，形成电子和空穴的超额载流子。
当外加电场作用下，载流子在电磁波的作用下发生跃迁放出光子。
2.外部光学元件外部光学元件主要包括半导体激光器的波导结构和反射镜等。
波导结构是光从激光器核心区域传输到边界进行输出的通道。
而反射镜则用于提供光的反射，形成光的干涉条件，使得光可以在材料中来回反射，形成激光。
3.封装激光器的封装主要是为了保护激光器的结构和防止光的泄漏。
目前常用的封装结构有普通封装和集成封装两种形式。
普通封装采用金属壳体、光纤套管等材料进行封装，而集成封装则将激光器集成到电路板上，使得激光器的体积更小、性能更稳定。
二、光电二极管光电二极管是一种能够将光能转换为电能的器件，也称为载流子光二极管。
它由半导体材料和外部电路组成。
1.半导体材料光电二极管也使用半导体材料作为其核心部件。
通常使用的是Ⅲ-Ⅴ族或Ⅱ-Ⅵ族化合物半导体材料，如Si、InGaAs等。
当光照射到半导体材料上时，能量激发了材料中的载流子，形成电流。
2.外部电路光电二极管需要外部电路进行电流的放大和信号的处理。
一般来说，光电二极管需要接在一个放大器电路上，通过放大器电路对光电二极管输出信号进行放大，从而得到有效的电信号。
3.封装光电二极管的封装主要是为了保护器件不受环境的影响，并方便其与其他器件的连接。
常见的封装形式有TO封装、SMD封装、COB封装等。
其中TO封装是将光电二极管连接到一个金属壳体中，以保护器件并方便安装。
总结：有源光器件的结构和封装主要包括激光器和光电二极管。
激光器的结构由半导体材料和外部光学元件组成，封装形式主要有普通封装和集成封装。
而光电二极管由半导体材料和外部电路组成，封装形式主要有TO封装、SMD封装、COB封装等。
光器件封tosa装工艺流程
光器件封tosa装工艺流程光器件TOSA封装工艺流程。
一、什么是TOSA呀。
TOSA呢，就是Transmitter Optical Sub - Assembly的缩写，简单说就是光发射次组件啦。
它在光通信里可是个超级重要的小玩意儿。
就像一个小小的精灵，在光信号的世界里起着至关重要的作用。
你想啊，要是没有它，那些光信号怎么能好好地被发射出去呢？它就像是光通信这个大舞台上的一个小明星，虽然小，但是能量超级大呢。
二、封装前的准备工作。
1. 物料的选择。
封装光器件TOSA的时候呀，物料的选择可不能马虎。
就像我们做菜选食材一样，得精挑细选。
比如说芯片，那得是质量超棒的，要是芯片不好，整个TOSA就像一个病怏怏的小娃娃，怎么能好好工作呢？还有那些外壳之类的材料，要选择合适的材质，既能保护里面的元件，又能让光信号顺利地跑出去。
2. 设备的检查。
这设备就像是我们打仗的武器。
在开始封装之前，一定要把设备检查得妥妥当当的。
那些焊接设备啊，测试仪器啊，都得看看是不是正常工作。
要是设备出问题了，那就像战士上战场没带好武器，肯定要出乱子的。
就好比你要做一个漂亮的手工，但是你的剪刀是坏的，那怎么能行呢？三、封装的具体步骤。
1. 芯片的安装。
这芯片安装可是个精细活。
要小心翼翼地把芯片放到合适的位置上，就像把一颗珍贵的宝石镶嵌到它的底座上一样。
而且还要确保芯片和底座之间的连接是非常稳固的，不然在工作的时候，芯片就可能会晃动，那就像坐在摇摇欲坠的椅子上，肯定不舒服，也会影响整个TOSA的性能啦。
2. 引线键合。
引线键合就像是给芯片和其他元件牵线搭桥呢。
这个过程需要特别精准，每一根线都要连接在正确的地方。
就像我们织毛衣的时候，每一针都要织对位置，不然毛衣就会变得歪歪扭扭的。
而且这个键合的强度也要合适，不能太松，松了信号就过不去；也不能太紧，太紧了可能会把元件弄坏呢。
3. 密封封装。
密封封装就像是给TOSA穿上一件保护衣。
要把它密封得严严实实的，这样外界的灰尘啊，水汽啊，就都进不去了。
光器件封装工艺流程
光器件封装工艺流程光器件封装是指将光电元件进行封装的过程，使其具备保护、固定和连接等功能。
光器件封装工艺流程包括多个步骤，下面将逐一介绍。
首先是准备工作。
在进行光器件封装之前，需要对所需材料进行准备，包括光电元件、封装材料、连接线等。
同时，还要准备好所需的工具和设备，如封装机、焊接设备等。
第二步是准备封装基板。
封装基板通常由陶瓷、金属或塑料等材料制成，其表面需要进行特殊处理，以便于后续的封装工作。
这包括清洁、打磨、涂覆等过程，以确保封装基板的表面光滑、无污染。
接下来是组装光电元件。
将光电元件按照一定的布局方式放置在封装基板上，并使用焊接或粘合等方法固定。
在此过程中，需要注意对光电元件的精确定位和对焊接点的质量控制，以确保元件能够准确、稳定地工作。
然后是封装材料的涂覆。
封装材料通常是一种具有良好导热性和绝缘性能的材料，用于保护光电元件并固定连接线。
封装材料可以是粘合剂、环氧树脂等，通过涂覆、注射或倒装等方式施加到封装基板上，然后经过固化或硬化处理，使其形成一个坚固的封装结构。
接下来是连接线的焊接。
连接线通常由金属材料制成，用于将光电元件与其他电路或设备进行连接。
连接线的焊接需要使用专用的焊接设备，通过适当的温度和时间控制，将连接线焊接到光电元件和封装基板上，以确保连接的可靠性和稳定性。
最后是封装结构的完善。
在光器件封装工艺流程的最后一步，需要对封装结构进行检查和测试，以确保其质量达到要求。
这包括外观检查、性能测试、尺寸测量等，以验证封装结构的可靠性和稳定性。
光器件封装工艺流程包括准备工作、准备封装基板、组装光电元件、封装材料的涂覆、连接线的焊接和封装结构的完善等多个步骤。
通过严格的工艺控制和质量检查，可以确保光器件封装的质量和性能，提高光器件的使用寿命和稳定性。
光器件封装详解
有源光器件的结构和封装目录1有源光器件的分类 (5)2有源光器件的封装结构 (5)2.1光发送器件的封装结构 (6)2.1.1同轴型光发送器件的封装结构 (7)2.1.2蝶形光发送器件的封装结构 (7)2.2光接收器件的封装结构 (8)2.2.1同轴型光接收器件的封装结构 (8)2.2.2蝶形光接收器件的封装结构 (9)2.3光收发一体模块的封装结构 (9)2.3.11×9和2×9大封装光收发一体模块 (9)2.3.2GBIC（Gigabit Interface Converter）光收发一体模块 (10)2.3.3SFF（Small Form Factor）小封装光收发一体模块 (11)2.3.4SFP（Small Form Factor Pluggable）小型可插拔式光收发一体模块 (12)2.3.5光收发模块的子部件 (12)3有源光器件的外壳 (14)3.1机械及环境保护 (14)3.2热传递 (14)3.3电通路 (15)3.3.1玻璃密封引脚 (15)3.3.2单层陶瓷 (15)3.3.3多层陶瓷 (16)3.3.4同轴连接器 (16)3.4光通路 (17)3.5几种封装外壳的制作工艺和电特性实例 (18)3.5.1小型双列直插封装（MiniDIL） (18)3.5.2多层陶瓷蝶形封装（Multilayer ceramic butterfly type packages） (19)3.5.3射频连接器型封装 (20)4有源光器件的耦合和对准 (20)4.1耦合方式 (20)4.1.1直接耦合 (21)4.1.2透镜耦合 (22)4.2对准技术 (22)4.2.1同轴型器件的对准 (22)4.2.2双透镜系统的对准 (23)4.2.3直接耦合的对准 (23)5有源光器件的其它组件/子装配 (23)5.1透镜 (23)5.2热电制冷器（TEC） (24)5.3底座 (25)5.4激光器管芯和背光管组件 (25)6有源光器件的封装材料 (26)6.1胶 (26)6.2焊锡 (27)6.3搪瓷或低温玻璃 (27)6.4铜焊 (28)7附录：参考资料清单 (28)有源光器件的结构和封装关键词：有源光器件、材料、封装摘要：本文对光发送器件、光接收器件以及光收发一体模块等有源光器件的封装类型、材料、结构和电特性等各个方面进行了研究，给出了详细研究结果。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
产品名称无产品版本共28页无有源光器件的结构和封装分析：日期：拟制：日期：审核：日期：批准：日期：目录1有源光器件的分类 (5)2有源光器件的封装结构 (5)2.1光发送器件的封装结构 (6)2.1.1同轴型光发送器件的封装结构 (7)2.1.2蝶形光发送器件的封装结构 (7)2.2光接收器件的封装结构 (8)2.2.1同轴型光接收器件的封装结构 (8)2.2.2蝶形光接收器件的封装结构 (9)2.3光收发一体模块的封装结构 (9)2.3.11×9和2×9大封装光收发一体模块 (9)2.3.2GBIC（Gigabit Interface Converter）光收发一体模块 (10)2.3.3SFF（Small Form Factor）小封装光收发一体模块 (11)2.3.4SFP（Small Form Factor Pluggable）小型可插拔式光收发一体模块 (12)2.3.5光收发模块的子部件 (12)3有源光器件的外壳 (14)3.1机械及环境保护 (14)3.2热传递 (14)3.3电通路 (15)3.3.1玻璃密封引脚 (15)3.3.2单层陶瓷 (15)3.3.3多层陶瓷 (16)3.3.4同轴连接器 (16)3.4光通路 (17)3.5几种封装外壳的制作工艺和电特性实例 (18)3.5.1小型双列直插封装（MiniDIL） (18)3.5.2多层陶瓷蝶形封装（Multilayer ceramic butterfly type packages） (19)3.5.3射频连接器型封装 (20)4有源光器件的耦合和对准 (20)4.1耦合方式 (20)4.1.1直接耦合 (21)4.1.2透镜耦合 (22)4.2对准技术 (22)4.2.1同轴型器件的对准 (22)4.2.2双透镜系统的对准 (23)4.2.3直接耦合的对准 (23)5有源光器件的其它组件/子装配 (23)5.1透镜 (23)5.2热电制冷器（TEC） (24)5.3底座 (25)5.4激光器管芯和背光管组件 (25)6有源光器件的封装材料 (26)6.1胶 (26)6.2焊锡 (27)6.3搪瓷或低温玻璃 (27)6.4铜焊 (28)7附录：参考资料清单 (28)有源光器件的结构和封装关键词：有源光器件、材料、封装摘要：本文对光发送器件、光接收器件以及光收发一体模块等有源光器件的封装类型、材料、结构和电特性等各个方面进行了研究，给出了详细研究结果。
缩略语清单：无缩略语英文全名中文解释1有源光器件的分类一般把能够实现光电（O/E）转换或者电光（E/O）转换的器件叫做有源光电子器件，其种类非常繁多，这里只讨论用于通信系统的光电子器件。
在光通信系统中，常用的光电子器件可以分为以下几类：光发送器件、光接收器件、光发送模块、光接收模块和光收发一体模块。
光发送器件一般是在一个管壳内部集成了激光二极管、背光检测管、热敏电阻、TEC制冷器以及光学准直机构等元部件，实现电/光转换的功能，最少情况可以只包含一个激光二极管。
而光发送模块则是在光发送器件的基础上增加了一些外围电路，如激光器驱动电路、自动功率控制电路等，比起光发送器件来说其集成度更高、使用更方便。
光接收器件一般是在一个管壳内部集成了光电探测器（APD管或PIN管）、前置放大器以及热敏电阻等元部件，实现光/电转换的功能，最少情况可以只包含一个光电探测器管芯。
光接收模块则是在光接收器件的基础上增加了放大电路、数据时钟恢复电路等外围电路，同样使用起来更加方便。
把光发送模块和光接收模块再进一步集成到同一个器件内部便形成了光收发一体模块。
它的集成度更高，使用也更加方便，目前广泛用于数据通信和光传输等领域。
2有源光器件的封装结构前面提到，有源光器件的种类繁多且其封装形式也是多种多样，这样到目前为止，对于光发送和接收器件的封装，业界还没有统一的标准，各个厂家使用的封装形式、管壳外形尺寸等相差较大，但大体上可以分为同轴型和蝶形封装两种，如图2.1所示。
而对于光收发一体模块，其封装形式则较为规范，主要有1×9和2×9大封装、2×5和2×10小封装（SFF）以及支持热插拔的SFP和GBIC等封装。
图2.1光通信系统常用的两种封装类型的有源光器件光器件与一般的半导体器件不同，它除了含有电学部分外，还有光学准直机构，因此其封装结构比较复杂，并且通常由一些不同的子部件构成。
其子部件一般有两种结构，一种是激光二极管、光电探测器等有源部分都安装在密闭型的封装里面，同一封装里面可以只含有一个有源光器件，也可以与其它的元部件集成在一起。
TO-CAN就是最常见的一种，如图2.2所示，它管帽上有透镜或玻璃窗，管脚一般采用“金属－玻璃”密封。
这种以TO-CAN形式封装的部件一般用于更高一级的装配，例如可以加上适当的光路准直机构和外围驱动电路构成光发送或接收模块以及收发一体模块。
图2.2TO-CAN封装外形和结构图另一种结构就是将激光器或者探测器管芯直接安装在一个子装配上（submount），然后再粘接到一个更大的基底上面以提供热沉，上面可能还有热敏电阻、透镜等元件，这样的单元一般称为光学子装配（OSA：optical subassembly）。
光学子装配一般又分为两种：发送光学子装配（TOSA）和接收光学子装配（ROSA），图2.3就是一个典型的蝶形封装用发送光学子装配实物图。
光学子装配通常安装在TEC制冷器上或者直接安装在封装壳体的底座上。
图2.3光学子装配（OSA）2.1光发送器件的封装结构光发送器件的封装主要分为两种类型：同轴型封装（coaxial type package）和蝶形封装（butterfly type package）。
同轴型封装一般不带制冷器，而蝶形封装根据需要可以带制冷器也可以不带制冷器。
2.1.1同轴型光发送器件的封装结构同轴型封装光发送器件的典型外形和内部结构如图2.4所示，从图中可知，同轴型光发送器件主要由TO-CAN、耦合部分、接口部分等组成。
其中TO-CAN是主要部件，它的详细结构和外形如图2.2所示，从图中可见激光器管芯和背光检测管粘接在热沉上，通过键合的方法与外部实现互联，并且TO-CAN一定要密闭封装。
耦合部分一般都是透镜，透镜可以直接装在TO-CAN上，也可以不装在TO-CAN上，而装在图2.4中所示的位置。
接口部分可以是带尾纤和连接器的尾纤型，也可以是带连接器而不带尾纤的插拔型（根据具体的应用来选择）。
尾纤的固定一般采用环氧树脂粘接或者采用激光焊接，另外可以使用单透镜结构或者直接在光纤端面制作透镜的方法来提高耦合效率。
图2.4同轴型激光器外形及内部结构图2.1.2蝶形光发送器件的封装结构蝶形封装因其外形而得名，这种封装形式一直被光通信系统所采用。
根据应用条件不同，蝶形封装可以带制冷器也可以不带。
通常在长距光通信系统中，由于对光源的稳定性和可靠性要求较高，因此需要对激光器管芯温度进行控制而加制冷器，对于一些可靠性要求较低的数据通信或短距应用的激光器就可以不加制冷器。
图2.5是蝶形封装的常见结构，它在一个金属封装的管壳内集成了半导体激光器、集成调制器、背光检测管、制冷器、热敏电阻等部件，然后通过一定的光学系统将激光器发出的光信号耦合至光纤。
一般光路上有两个透镜，第一透镜用于准直，第二透镜进行聚焦，当然也可以使用锥形光纤或者在尾部制作了透镜的光纤进行耦合。
光纤的耦合可以在壳体外部完成也可以采用伸入壳体内部的结构，如图2.6所示。
图2.5带制冷器的蝶形封装光发送器件外形和内部结构图图2.6两种不同耦合方式的蝶形封装光发送器件结构图2.2光接收器件的封装结构与光发送器件一样，光接收器件的封装类型也主要是同轴型和蝶形两种。
2.2.1同轴型光接收器件的封装结构同轴型封装光接收器件的典型外形和内部结构如图2.7所示，从图中可知，同轴型光接收器件主要由TO-CAN、耦合部分、接口部分等组成。
TO-CAN是主要部件，里面集成了探测器（PIN或者APD）图2.7同轴型光接收器件外形及内部结构图和前置放大器，通过键合的方法与外部实现互联，并且一定要密闭封装。
然后它和金属外壳、透镜、尾纤等组件通过焊接或粘接的方法固定在一起。
耦合部分一般都是透镜，透镜可以直接装在TO-CAN上，也可以不装在TO-CAN上。
接口部分可以是带尾纤和连接器的尾纤型，也可以是带连接器而不带尾纤的插拔型（根据具体的应用来选择）。
尾纤的固定一般采用环氧树脂粘接或者采用激光焊接，另外可以使用单透镜结构或者直接在光纤端面制作透镜的方法来提高耦合效率。
2.2.2蝶形光接收器件的封装结构蝶形封装光接收器件的典型外形和内部结构如图2.8所示，它主要有两种结构。
一种是使用同轴型封装的探测器加上相应的放大电路等构成，如图2.8中右下角所示，这种结构对管壳的密封性要求不高；另外一种就是将探测器以及放大电路等组件做在同一个壳体中实现，如图2.8中右上角所示，这种结构要求管壳是全密闭封装。
图2.8蝶形封装光接收器件外形和内部结构图2.3光收发一体模块的封装结构光收发一体模块就是将光发送和光接收两部分集成在同一个封装内部构成的一种新型光电子器件，它具有体积小、成本低、可靠性高以及较好的性能等优点。
它一般由发送和接收两部分构成，发送部分输入一定码率的电信号（155M、622M、2.5G等）经内部驱动芯片处理后，驱动半导体激光器（LD）或发光二极管（LED）发射出相应速率的调制光信号，并且其内部带有光功率自动控制电路，使输出的光功率保持稳定。
在接收部分，一定码率的光信号输入模块后由光探测二极管转换成电信号，然后经前置放大器处理后输出相应码率的电信号，输出的电信号一般为PECL电平，同时在输入光功率小于一定值后会输出一个无光告警信号。
光收发一体模块封装有着比较规范的标准，目前主要有以下一些形式：1×9footprint、2×9 footprint、GBIC（Gigabit Interface Converter）Transceiver、SFF（Small Form Factor）以及SFP（Small Form Factor Pluggable）。
其中1X9和2X9两种封装为大封装，小封装的有2X5和2X10SFF两种。
光接口有SC、MTRJ、LC等形式。
2.3.11×9和2×9大封装光收发一体模块大封装的有1X9和2X9两种封装，2X9的前一排9个管脚与1X9的完全兼容，另外9个管脚有激光器功率和偏置监控以及时钟恢复等功能（2X9封装虽然带偏置和功率监控以及时钟恢复，但由于无国际标准支持，为非主流产品，使用较少，生产厂家也少，且目前部分厂家已停产）。
