正面侧面背面上面功能和用途本产品采用集成电路，并结合高层楼宇上、下水池（水塔）的水位分级提升进行设计，具有下下水池联合控制、水池排水及缺水保护等功能，可自动实现水箱补水、排水，并有效防止水池水位水高溢出或水泵空转损坏，是一种工业、家庭均适用的产品。
非常适合城镇、农村、学校、式矿企事业单位及家庭用水的水井——水井供水工程，广泛应用于印染、化工、食品、饮料、酿酒、制糖等行业。
性能特征（一）单控上水池控头安装说明安装图如图一所示：D（绿线）、E（黄线）点并接到C。
（二）单控下水池（即排水池）探头安装说明安装图如图二所示：E—为下水池上限液位控制点，水们上升达到E点水位，水与探头接触，水位控制器自动开泵，水池排水；若不排水，则E点不接；D—为下水池下限液位控制点，水位下降到D点水位，水与控头脱离接触，水位控制器自动关泵，水池停止排水；C—为水池地线，放地水池的最低点与水底部接触；A、B点不接。
（三）缺水保护探头安装说明安装图如图三所示：C、D点为水池下限水位控制点，水位下降到下限水位，C、D探头之一与水面脱离接触，水位控制器继电器立即动作，切断输出，水泵停止工作；E点与C点短接；A、B点不接。
（四）上下水池联合控制探头安装说明安装图如图三所示：A—为上水池（水塔）上限液位控制点，水位上升达到A点水位，水与控头接触，水们控制器自动关泵；B—为上水池（水塔）下限液们控制点，水位下降到B点水位以下，水与探头脱离接触，水位控制自动开泵，水池充水；C—为上、下不池（水塔）公用在线，放在上、下水池的最低点与水池底部接触；D—为下水池下限液位控制点，水位下降到D点水位，水与探头脱离接触，水位控制器自动关泵，水池停止排水；E—为下水池上限液位控制点，水位上升到E点水位，水与探头接触，水位控制器自动开泵，水池排头；若不排水，则E点不接。
安装尺寸安装使用其他说明1、为确保液位控制器正常工作，安装好后请再次检查输入输出的接线、探头连接线是否接触可靠。
控制阀F96说明书
MODEL 53520/53620/63520/63620/73520/73620/93520/93620
注意事项
● 为确保产品安装后的正常使用，请在使用前让专业的安装或维修人员确 认。 安装时如有任何管道工程及任何电器工作都必须由专业人员完成。 严禁将该阀用于不安全的或者不明水质的地方。 软化各过程的参数应根据工作条件的变化和出水的要求及时修正。 当周期制水量过低时，请检查树脂的状况。如果树脂量过少需补加；如
安装使用说明书
在使用本阀前请详读此说明书，并加以妥善保存以备今后参考之用。 0WRX.466.065
MODEL 53550/53650/63550/63650/73550/73650/93550/93650
正式投入使用前，请填写好下面的内容，以备后查
程序型号设置（专业人员操作）
控制器上电全屏亮时，同时持续按下 和 5 秒，可进入型号选择界面。 设置型号时，须设置与控制阀体相应的型号。
1
MODEL 53550/53650/63550/63650/73550/73650/93550/93650
一、产品概述
1、主要用途及适用范围
主要用于水处理系统中进行软化、除盐或过滤水处理全过程的智能化控制。 53550/53650（过滤）
适用于泳池过滤设备 过滤系统 反渗透预处理系统中的活性炭过滤器、石英砂过滤器等 63550/63650（顺流再生软化） 73550/73650（逆流再生软化） 适用于原水硬度≤6.5mmol/L 的离子交换设备 锅炉给水软化系统 反渗透预处理系统中的软化系统等 93550/93650（浮动床软化） 适用于原水硬度＜15mmol/L 的离子交换设备 锅炉给水软化系统 反渗透预处理系统中的软化系统等
液位控制器
液位掌控器液位掌控器是指通过机械式或电子式的方法来进行高处与低处液位的掌控，可以掌控电磁阀、水泵等，从而来实现半自动化或者全自动化，方法有多种，依据选用不同的产品而不同。
目录设计方案注意事项技术参数重要特点工作方式设计方案液位掌控器是指通过机械式或电子式的方法来进行高处与低处液位的掌控，可以掌控电磁阀、水泵等，从而来实现半自动化或者全自动化，方法有多种，依据选用不同的产品而不同。
接下来广东良得电子科技有限公司来介绍下液位自动掌控器的电路工作原理，电路简单易制，无需调试，可用于各种工矿储液池的液位检测与掌控。
电路工作原理该液位自动掌控器电路由电源电路和液位检测掌控电路构成。
电源电路由刀开关Q、熔断器FU1、FU2、电源开关S1、电源变压器T、整流桥堆UR和滤波电容器C构成。
整流桥堆在很多电路中都起到了紧要的作用。
液位检测掌控电路由干簧管SA1、SA2、继电器K1、0、晶闸管VT、电阻器R、交流接触器KM、热继电器KR、掌控按钮S2、S4和手动/自动掌控开关S3构成。
HL1和HL2分别为电源指示灯和工作指示灯。
接通刀开关Q和电源开关S1，相线L1端和中性线N端之间的交流220V电压经T降压后产生交流12V电压，作为HL1和HL2的工作电压，同时还经UR整流及C滤波后，为液位检测掌控电路供给12V直流工作电压。
SA1为低液位检测与掌控用干簧管，SA2为高液位检测与掌控用干簧管。
在受控液位降至低液位时，安装在浮子上的磁铁靠近SA1，SA1的触头在磁铁的磁力作用下接通，使VT受触发导通，K1通电吸合，其常开触头K1—1和K1—2接通，使HL2点亮，KM通电吸合，电动机M通电工作，驱动液泵向储液池内加液。
浮子随着液位的上升而上升，使磁铁离开SA1，SA1的触头断开，但VT仍维持导通状态。
直到液位上升至设定的高液位、磁铁靠近SA2时，SA2的触头接通，使K2通电吸合，K2的常闭触头断开，使K1释放，VT截止，K1的常开触头K1—1和K1—2断开，HL2熄灭，KM释放，M断电而停止工作。
全自动水位控制器工作原理

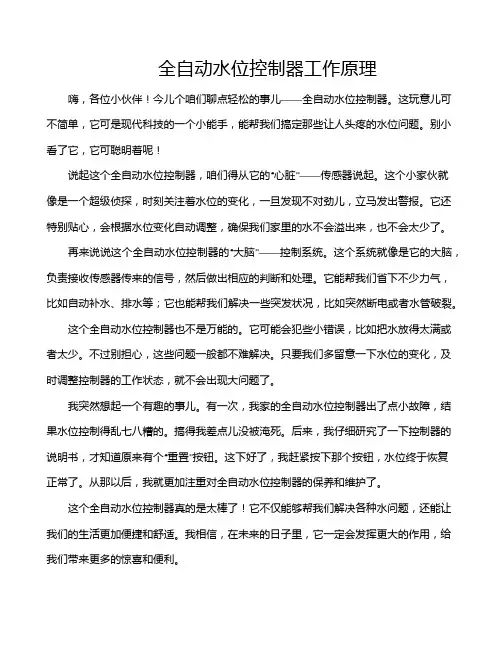

全自动水位控制器工作原理嗨，各位小伙伴！今儿个咱们聊点轻松的事儿——全自动水位控制器。
这玩意儿可不简单，它可是现代科技的一个小能手，能帮我们搞定那些让人头疼的水位问题。
别小看了它，它可聪明着呢！说起这个全自动水位控制器，咱们得从它的“心脏”——传感器说起。
这个小家伙就像是一个超级侦探，时刻关注着水位的变化，一旦发现不对劲儿，立马发出警报。
它还特别贴心，会根据水位变化自动调整，确保我们家里的水不会溢出来，也不会太少了。
再来说说这个全自动水位控制器的“大脑”——控制系统。
这个系统就像是它的大脑，负责接收传感器传来的信号，然后做出相应的判断和处理。
它能帮我们省下不少力气，比如自动补水、排水等；它也能帮我们解决一些突发状况，比如突然断电或者水管破裂。
这个全自动水位控制器也不是万能的。
它可能会犯些小错误，比如把水放得太满或者太少。
不过别担心，这些问题一般都不难解决。
只要我们多留意一下水位的变化，及时调整控制器的工作状态，就不会出现大问题了。
我突然想起一个有趣的事儿。
有一次，我家的全自动水位控制器出了点小故障，结果水位控制得乱七八糟的。
搞得我差点儿没被淹死。
后来，我仔细研究了一下控制器的说明书，才知道原来有个“重置”按钮。
这下好了，我赶紧按下那个按钮，水位终于恢复正常了。
从那以后，我就更加注重对全自动水位控制器的保养和维护了。
这个全自动水位控制器真的是太棒了！它不仅能够帮我们解决各种水问题，还能让我们的生活更加便捷和舒适。
我相信，在未来的日子里，它一定会发挥更大的作用，给我们带来更多的惊喜和便利。
好了，今天的分享就到这里啦！希望大家能够喜欢这个全自动水位控制器的小故事。
如果你们还有其他的问题或者想法，随时都可以告诉我哦！。
关于楼顶水箱水位自动控制系统的技术改造
关于楼顶水箱水位自动控制系统的技术改造浦东虹桥花园共有24个楼顶水箱，分七套水位自动控制系统，在半年多时间的运行中，全部出现过故障，且故障频率相当高，多次出现过水箱断水，溢水事件，已造成了不小的负面影响。
为解决此问题，让业主免受断水之苦，浦东虹桥花园管理处组织工程部人员，到其他小区参观、学习不同的水箱水位自动控制系统的控制模式，吸收其它小区的先进经验，并结合本小区的特点，对本小区现有的水箱水位自动控制系统进行综合的分析，终于找到了相关的原因和解决的办法。
频繁出现故障的原因是水位自动控制失控，有时水箱水位低时不能自动起泵，导致业主断水；有时水箱水位高时不能自动停泵，导致水箱溢水，而产生这种故障现象的原因是水位控制浮球失灵。
工程部员工把控制失灵的浮球拆开检查，发现都是同一个原因，是干簧管的触点粘连引起。
经我公司技术人员初步分析，干簧管触点粘连的原因，很可能是干簧管在220V的电压下频繁的动作所产生的电火花引起。
另外，楼顶水箱超高、超低水位报警指示柜在三号泵房，且原设计的电器控制原理不适合本小区的实际要求：1、不能及时观察到水箱水位的情况，导致水箱断水或溢水时不能及时对其进行维修。
2、按照原有的电器控制原理不能真正的实现楼顶水箱超高水位显示。
找到了原因，就可以“对症下药”了。
管理处经过反复研究，决定采用低电压控制，也就是把控制浮球的工作电压降低到交流12V，减小干簧管动作时的火花，减少干簧管触点粘连的机率，延长控制浮球的使用寿命。
另外建议把楼顶水箱超高、超低水位报警显示移到监控室，便于及时发现水位的不正常情况，及时进行维修。
具体操作步骤如下：1、在控制柜内安装一个220V/12V变压器，使工作电压降到12V。
2、每一只水箱自动控制浮球要求有2只浮球（1只用于泵的启动、停止和低水位报警显示，另1只用于高水位报警显示），4个干簧管，其中3个干簧管常闭（1常闭用于停泵、2常闭用于高低水位报警显示）1个干簧管常开（用于启动泵），且4个干簧管互相之间的距离要求按实际情况定位。
水位控制器说明书-中文1
水PR泵OT保EC护T器OR
WA家TE用R型PUMP 电V压M
电C流M 自A动U 手M动A
复RS位T 设SE置T 启S/T停 DDXXPP-3-300
ON 12
面板说明： 接线说明：
数码管显砂
水泵保护器
家用型
电压
电流
自动
手动
复位 设置 启/停 DXP-30
电压显示指示 电流显示指示 工作在自动状态 工作在手动状态
设定 - 此键用来设定电流,当用户选定电机后用此键来设定电机过电流保护值 1安到30安单键设定,每按一下改变数值。
启动/停止 - 使用此键需将模式开关的2号开关处于手动状态,此时水泵必需用 此键进行启动,启动后工作过程中也可以用此键将水泵停止工作 如果启动后水位达到设定值水泵将自动停止工作,下一次的启动 必需由此键启动。
复位键
启动/停止键
设定键
电源输入
输出 到电机
ON
模式转换开关:
12
1: off: 加水
on: 排水
2: off: 自动
on: 手动
高中低
使用电极棒接线图
ON 12
电源输入 输出接电机
使用浮球开关接线图
ON 12
电源输入 输出接电机
高低 中
面板按键使用说明
复位 - 在任何状态下按下此键产品都将回到开机状态。
欢迎使,蓄水池, 水坑,水塔等用到蓄水控制的水位,并对水 泵的过电压,欠电压和过电流进行保护, 以确保水泵的工作正常.
产品参数： 显示方式：3位LED数码管 工作电源：220VAC±25％ 接点电流：电阻30A 电流设定范围：1A至30A 过压：260VAC±1％ 欠压：175VAC±1％ 过电压时间：10秒 欠压时间：10秒 过电流时间：10秒 恢复时间：3秒 控制方式：电极棒或浮球开关
DF-96系列全自动水位控制器工作原理
DF-96系列全自动水位控制器工作原理[日期：2012-01-02] 来源：作者：辽宁徐涛DF-96D DF-96A B C一、整机工作原理该型全自动水位控制器电路原理如下图所示。
由图可知，本控制器电路主要由电源电路、水位信号检测电路、输出驱动电路三部分组成，下面分别加以介绍。
1．电源电路AC220V电压经变压器T降压，其次级输出近13V左右交流电加至由D1~D4构成的整流桥输入端，整流后经电容CI滤波得到约10.5V直流电压。
该电压经Rl加到红色发光管LEDI上，将LEDI点亮，表示电源正常。
该电压除了为ICI及继电器提供工作电源外还直接送到水位检测电极C．作为水位检测的公共电位。
2．水位信号检测电路该部分是以四二输入与门电路CD4081为核心并配以五根水位检测电极A—E构成的。
其作用是根据电极实测水位的变化CD4081相应引脚的电平随之变化，满足与门条件时相应输出端电平改变，以驱动输出电路。
其中R2是ICI的电源输入限流电阻，D5与R3及D6与R8起隔离自锁作用，当相应输出端即ICI(10)脚、(3)脚为高电平时将(8)脚、(1)脚锁死，其状态的翻转取决于(9)脚和(2)脚。
C2—C5及R4_R6、R12的作用是滤除干扰信号意外进入控制器引起误动作。
3．输出驱动电路该部分主要由驱动管VTI，继电器Jl、功能选择开关K及输出状态指示绿发光管LED2组成。
功能选择开关K处于“开？位时，继电器Jl被强制动作．其相应触点Jl-I闭合，外接负荷（单相电动水泵或控制接触器）开始工作，输出状态指示绿发光管LED2也被点亮；处于“关”位时，触点Jl-I断开，外接负荷被切断；处于“自动”位置时．Jl动作与否受驱动管VTI的控制．当VTI基极电位高于0.7V以上时则饱和导通，继电器儿得电动作，其触点Jl-I闭合，反之则断开。
二．实际应用分析下图是该型全自动水位控制器实际应用的四种接法，分别对应单控上水池、单控下水池、缺水保护和上下水池联合控制。
电子式水泵控制器原理
电子式水泵控制器原理
电子式水泵控制器是一种用于自动控制水泵运行的装置，其工作原理基于水位传感器测量水箱或水井中的水位，并根据设定的水位参数来控制水泵的启停。
在工作过程中，水位传感器将实时监测水位的变化，并将信号传输给控制器。
控制器内部设置了相关的逻辑电路，用于判断水位的高低和与设定水位参数的比较结果。
当水位低于设定水位参数时，控制器会发出启动指令，使水泵开始工作。
而当水位达到或超过设定水位参数时，控制器会发出停止指令，使水泵停止运行。
除了水位控制，电子式水泵控制器还可以通过增加其他传感器来实现更多的功能。
例如，温度传感器可以用于监测水温，当水温过高时，控制器可以自动停止水泵以避免过热。
压力传感器可以用于测量管道中的水压，当水压低于设定的参数时，控制器可以启动水泵以增加水压。
另外，还可以加入故障自检功能，一旦检测到水泵出现故障，控制器会发出警报或自动切换到备用泵。
总之，电子式水泵控制器通过水位传感器监测水位变化，并根据设定参数来控制水泵的启停，从而实现自动化的水泵运行控制。
通过增加其他传感器和功能，可以进一步提高控制器的智能化和故障监测能力，为水泵的稳定运行提供保障。
全自动水位控制器工作原理
全自动水位控制器工作原理全自动水位控制器的幕后英雄各位朋友，今天咱们聊聊那个让咱们家水壶、鱼缸甚至花园里的植物都乖乖听话的小帮手——全自动水位控制器。
这个小家伙可是家居生活中不可或缺的“小精灵”，别看它平时不显山露水，关键时刻可能起到大作用！首先得说说它的工作原理，这玩意儿其实是个高科技版的“水位感应器”。
简单来说，就是通过一个微型传感器来监测水位，一旦水位低于预设值，它就会发出信号，然后自动打开阀门放水，直到水位回升到设定的高度。
听起来是不是挺高科技的？咱们先从它的外观说起。
这家伙长得小巧玲珑，像个精致的小盒子，放在家里的任何角落都不突兀。
它的表面通常会有一层防水材质，这样不管是在厨房还是浴室，都能稳稳地工作。
再来说说它的功能。
别看它小小一个，能做的事情可多了去了。
比如说，它可以控制洗衣机、洗碗机等家用电器的水位，让你的家务活变得更加轻松。
还有那些养鱼的朋友，它能帮你精确控制鱼缸的水深，保证鱼儿的健康生长。
当然了，除了这些实用的功能，它还有着不少有趣的特性。
比如说，有些型号还支持远程控制，你可以通过手机APP随时随地查看水位，甚至在出门前就安排好一切，回家就能喝到热水或者享受清凉的泳池。
不过，虽然全自动水位控制器这么好用，但咱们也得注意一些事项。
比如，记得定期检查它的电池或电源线，确保它能够稳定工作。
还有啊，如果家里水质比较硬，可能还需要额外考虑一下它对水质的影响。
总的来说，全自动水位控制器真的是个聪明的小家伙，它用高科技的方式解决了我们生活中的很多烦恼。
如果你还在为找不到合适的水位控制器而发愁，那不妨试试这个既实用又智能的选择吧！相信它一定能给你带来不一样的生活体验。
三相水泵智能保护水位无线自动控制启 停电控柜说明书
三相水泵智能保护水位无线自动控制启停电控柜使用说明书型号SC33产品概述SC33型三相水泵无线水位自动控制启停智能保护电控柜，适合深井泵，潜水泵、离心泵、管道泵，液位/压力控制，又名智能水泵控制器，水泵智能控制器，智能水泵控制箱，水泵智能控制箱，泵控之宝。
额定工作电压AC380V/50HZ，匹配电机功率0.37-15KW，过流，缺相，短路，欠压，过压，干转保护。
三相水泵无线水位自动控制启停智能保护电控柜适用于0.37-15KW三相380V不锈钢/铸铁深井潜水泵、管道泵等的自动液位或自动压力控制及保护，尤其独特设计的无需安装下水池（水井）探头即可实现灵敏可靠的水泵干转停机保护功能。
产品广泛应用于深井泵、潜水泵、排污泵、管道泵、增压泵、多级泵、离心泵等；应用于生活供水、地下排污、高楼供水等。
优化功能：★增加手动、自动功能★手动状态下带过载、缺相保护★最优化的按键：设置简单，操作简单★探头免维护：一般情况下1-2年不用维护★电路集成度更高，产品故障率更低SC系列远程无线液位控制器，系我公司推出且拥有自主知识产权的智能化新产品,该控制器能解决水塔水池根据水位高低自动启停水泵的要求，可广泛应用在：水文、自来水、冶金、矿山、化工等行业。
可用来测量江、河、湖、海的深度和储水池、储水容器内的水位。
例如高山水库之间水位控制，高速公路消防水池水位控制，别墅的排水泵站群自动控制，小区泵房的自动控制，工厂水位水塔的自动控制，不用架设LAN线，不用中继站，不用开挖施工,用极小的投资,就能实现数台设备的远距离双向检测和控制，不但省去了弱电施工成本，后期也基本没有维护费用，避免盗割电缆造成的巨额损失，本控制器可以一对一无线通讯,也可以1对多，无线控制距离根据用户实际控制距离环境量身定制，免费无线电台控制距离0.1－几百公里，基于移动网传输的收费网络电台控制距离无限制，可全球遥控遥测。
该控制器不同于其它厂供应的调幅民用不可靠无线液位控制器，该控制器采用调频工业级耐高低温、抗电机干扰高的电路制造，该控无线制器溶入十几年无线工程经验，具有很高的稳定可靠完美性，具备多项先进而实用的技术功能，精湛的技术，优良的制造封装工艺，确保了本产品的高效、稳定、持久和免维护运行，高强的品质、坚固的结构、稳定的性能，胜任于野外恶劣的环境，是现代工业传统水位（液位）控制方式理想的无线液位控制更新换代产品。
DJF-LED-YKQ-D液位控制器 说明书
简介：DJF-LED-YKQ-D液位控制器是针对液位电极、浮球、干簧管等液位监控设备而开发的新型全自动液位控制仪器。
全自动液位控制器的核心是美国著名芯片厂商Intel公司的中央处理器（CPU）。
本液位控制器通过水位电极、浮球、干簧管等液位监控设备自动控制泵或电磁阀的运行时间。
自动控制泵或自动控制电磁阀是根据用户的设定可以是主泵或备泵1或备泵2.。
此外还具有完善的显示功能、声光报警功能、强制手动功能、人机对话功能、掉电保护功能、光电隔离、软硬件看门狗等功能。
主要技术指标：�开关量输出（无源输出）（常开／常闭）（10A220V AC／10A30VDC）：1个主泵（主电磁阀）、2个备用泵（备用电磁阀）、音响报警输出。
�开关量输入（无源接点）：5个液位电极（浮球或干簧管）输入、1个外界特殊报警输入。
�电源电压：~220V±10%�功耗：小于10W�使用温湿度：-55～55℃；35～85%RH(不结露)面板图：接线及操作说明：�接线：1.强电和弱电必须分开布线（弱电用0.75~1.5平方毫米的屏蔽线）。
哈尔滨德加法科技发展有限责任公司电话：0451－55536773E-mail：****************2.公共端：所有的弱电信号的公共端子是通用的，特此说明。
3.液位输入信号接线：公共端接测量筒壳体、按液位的低到高顺序依次接极低液位端子、低液位端子、正常液位端子、高液位端子、极高液位端子。
注：此端子不能带电！4.外界特殊报警输入信号接线：此端子是根据用户的特殊要求可接可不接。
与公共端子一起接外界特殊报警开关的常开触点。
注：此端子不能带电！5.强电输出端子接线：报警输出端子是当控制器发出音响报警时候触点合上。
主泵输出端子是接主泵的控制线圈。
２个备用泵输出端子是接２个备用泵的控制线圈。
电源输入端子是接标准交流220V，Ｎ是零线，Ｌ是火线。
注：强电端子根据用户的需要可接可不接！�操作符号含义：液位极低报警显示：Ｓ－Ｅ。
水位控制开关原理详解及水位自动控制装置原理图
水位控制开关原理详解及水位自动控制装置原理图水位控制开关是反馈液面位置信号，通知值班室中控台，水位是否到达指定水位，并可联动控制相关设备启动或关闭（如，水泵）。
信号电压常为12V或24V安全电压。
水位控制开关--应用领域广泛应用于工业锅炉、民用建筑用水池、水塔、水箱，以及石油化工、造纸、食品、污水处理等行业内开口或密闭储罐，地下池槽中各种液体的液位测量，被检测的介质可分水、油、酸、碱、工业污水等各种导电及非导电液体。
与电动阀组成一套先进的液位显控设备，自动开、关电动阀。
水位控制开关原理--电容式电容式水位开关原理：是采用侦测水位变化时所引起的微小电容量（通常为PF）差值变化，由专用的ADA电容检测芯片进行信号处理，可以输出多种信号通讯协议，如：IO，BCD，PWM，UART，IIC，电容式水位检测的最大优势在于可以隔着任何介质检测到容器内的水位或液体的变化，大大扩展了实际应用，同时有效避免了传统水位检测方式的稳定性、可靠性差的弊端，甚至在某些特殊领域不能检测的问题。
该专用ADA电容检测芯片由于内置MCU双核处理，就可以实现很多特殊控制功能，甚至实现更多的集成化、智能化水位检测功能，诸如太阳能热水器、咖啡壶等应用中掉电后的水位变化也能可靠检测当前水位，电容式水位检测是目前水位开关中最有优势的检测方法。
水位控制开关原理--电子式电子式水位开关原理：（并不是电极式，不是靠通过水的导电性去判断水位，常规尺寸为15020mm）通过内置电子探头对水位进行检测，再由芯片对检测到的信号进行处理，当判断到有水时，芯片输出高电平24V或5V等，当判断到无水时，芯片输出0V。
高低电平的信号通过PLC或其它控制电路板来读取，并驱动水泵等用电器工作。
产品可以任意方向安装，当横向安装时，水位到达蓝线就动作，且精度较高。
产品竖向安装时，水位到达红线就动作，有一定的防波浪功能。
图中的BZ2401为普通型电子式水位开关，适用常温水体环境。
水泵水位控制装置工作原理
水泵水位控制装置工作原理水泵水位控制装置是一种用于控制水泵运行并维持水位稳定的设备。
它通过感知水位的变化，自动启动或停止水泵，以保持水位在一个设定的范围内。
本文将介绍水泵水位控制装置的工作原理，包括主要组成部分和工作过程。
一、主要组成部分水泵水位控制装置主要包括以下几个组成部分：1. 传感器：用于感知水位的高低，常用的传感器有浮球开关、压力传感器和超声波传感器等。
2. 控制器：负责接收传感器的信号，并根据设定的控制逻辑来控制水泵的启停。
3. 电磁阀：用于控制水泵的进水和排水通路，并实现水位的控制。
二、工作过程水泵水位控制装置的工作过程如下：1. 初始状态：当水位低于设定的最低水位时，传感器会发送信号给控制器，控制器接收到信号后判断水位过低，启动水泵并打开电磁阀，开始进水。
2. 上升状态：水泵开始工作后，水位逐渐上升，当水位达到设定的最高水位时，传感器发送信号给控制器，控制器接收到信号后判断水位过高，停止水泵工作，并关闭电磁阀，停止进水。
3. 下降状态：当水位低于设定的最低水位时，传感器再次发送信号给控制器，控制器接收到信号后判断水位过低，重新启动水泵，并再次打开电磁阀，开始进水。
4. 维持稳定状态：水泵根据传感器的信号进行启停控制，不断循环上述过程，以保持水位在设定的范围内。
三、工作原理水泵水位控制装置的工作原理基于电气控制和自动化原理。
当水位传感器感知到水位变化时，通过信号传输给控制器，控制器根据预设的逻辑判断来控制水泵和电磁阀的启停。
具体来说，当水位低于最低水位时，控制器会发出启动水泵和打开电磁阀的指令；当水位高于最高水位时，控制器会发出停止水泵和关闭电磁阀的指令。
通过不断感知和判断水位，控制器能够保持水泵在设定的范围内工作，实现水位的控制和稳定。
总结：水泵水位控制装置通过感知水位变化，自动启停水泵，以维持水位稳定。
它由传感器、控制器和电磁阀等组成，基于电气控制和自动化原理工作。
水泵水位控制装置在农田灌溉、城市供水和工业生产等领域具有广泛的应用前景，能够提高水资源利用效率和生产效率，实现自动控制和节能减排的目标。
全自动水位控制器水泵全自动液位控制器DF
本产品采用集成电路，并结合高层楼宇上、下水池（水塔）的水位分级提升进行设计，具有下下水池联合控制、水池排水及缺水保护等功能，可自动实现水箱补水、排水，并有效防止水池水位水高溢出或水泵空转损坏，是一种工业、家庭均适用的产品。
非常适合城镇、农村、学校、式矿企事业单位及家庭用水的水井一一水井供水工程，广泛应用丁印染、化工、食品、饮料、酿洒、制糖等行业。
性能特征型号DF-96A DF-96B DF-96C DF-96D夕卜形尺寸126X 88 x 51mm 126X 88x 51mm126X 88x 51mm 126X 88x 74mm工作电压220V220V380V220V安装方式壁挂壁挂壁挂导轨负载10A20A20A20A单控上水池控头安装A B C 0 E.三二fl |长等号F ［客;」|（W - ffi - 菌M（一）单控上水池控头安装说明安装图如图一所示：A （经线）一为上水池（水塔）上限液位控制点，水位上升达到A点水位，水与探头接触，水们控制器自动关泵；B （蓝线）一为上水池（水塔）下限液位控制点，水位下降到B点水位以下，水与探头脱离接触，水位控制器自动开泵，水池充水；C （黑线）一为水池（水塔）地线，放在水池的最低点与水池底部接触；D （绿线）、E （黄线）点并接到G（二）单控下水池（即排水池）探头安装说明安装图如图二所示：E一为下水池上限液位控制点，水们上升达到E点水位，水与探头接触，水位控制器自动开泵，水池排水；若不排水，贝U E点不接；匚1为下水池下限液位控制点，水位下降到D点水位，水与控头脱离接触，水位控制器自动关泵，水池停止排水；C一为水池地线，放地水池的最低点与水底部接触；（三）缺水保护探头安装说明安装图如图三所示：C、D点为水池下限水位控制点，水位下降到下限水位， C D探头之一与水面脱离接触，水位控制器继电器立即动作，切断输出，水泵停止工作；E点与C点短接；A、B点不接。
（四）上下水池联合控制探头安装说明安装图如图三所示：A一为上水池（水塔）上限液位控制点，水位上升达到A点水位，水与控头接触，水们控制器自动关泵；B一为上水池（水塔）下限液们控制点，水位下降到B点水位以下，水与探头脱离接触，水位控制自动开泵，水池充水；C一为上、下不池（水塔）公用在线，放在上、下水池的最低点与水池底部接触；D1为下水池下限液位控制点，水位下降到D点水位，水与探头脱离接触，水位控制器自动关泵，水池停止排水；E一为下水池上限液位控制点，水位上升到E点水位，水与探头接触，水位控制器自动开泵，水池排头；若不排水，则E点不接。
米家水池水位无线自动控制开关量模拟量无线传感控制设备手机APP PC WEB远程监控使用手册说明书
水池水位无线自动手动控制水泵启停设备手机APP/PC WEB远程监控使用手册型号MI-IOT测控通北京意航电子产品设计创新实验室电话：137****1881156****8707微信bj2586355166 网址： 电邮：************使用前请仔细阅读领会说明书感谢您选择使用本公司生产的水位物联网远程控制器。
本说明书中的信息都是经过认真核对且被视为准确的。
考虑到产品的不断完善，公司保留在不预先通知的情况下，对该说明书以及说明书描述的产品随时进行修改的权利。
为确保正确安全的使用本仪器，在拆箱安装操作该仪器之前请务必认真阅读整篇说明书特别提示：米家系列生态链产品MI-IOT测控通产品融入三十几年经验一直有人追随仿制但至今无人能超越。
感谢您选用米家生态链产品---开关量模拟量无线传感控制设备，我们将一如既往地为您提供优质的产品和服务！敬告用户，请您在使用前，仔细阅读本手册！本手册适用于米家水池水位量自动手动无线控制设备，阅读时请您留意各型号的说明。
概述水池水位量无线自动控制设备是一种远端测控单元装置，负责对现场信号、工业设备的监测和控制。
是针对各种应用场合研发的通用型远程终端设备。
广泛应用于石化、油田、炼钢厂、核电站、消防、供水、环保、建筑、电力、采矿业、交通、水泥厂上料送料带连锁启停控制等各个场所，是一种有极高可靠性能的无线远距离数据采集控制产品，可以接各种变送器输出。
水池水位量无线自动控制设备通常要具有优良的通讯能力和相应的存储容量，适用于更恶劣的温度和湿度环境。
米家系列生态链产品---开关量模拟量无线传感控制设备将现场数据采集、运算、通讯、控制和手机APP和电脑WEB远程测控功能有机地结合，为工业监测和控制系统提供快速、简便、低成本、易维护的解决方案。
它采用性能优良的工业级器件生产，集功能强大的控制器、采用独创顶尖高性能无线数传通讯电路、输入输出接口、电源于一体，内置功能强大的监控程序，具有性能卓越、使用方便等有点。
水泵自动开关的原理是什么
水泵自动开关的原理是什么水泵自动开关的原理基于液位控制和感应器原理，主要包括以下几个方面：1. 液位控制原理：液位控制是水泵自动开关中最基本的原理。
水泵通常安装在水池或水箱内，通过感应液位高度来控制水泵的启停。
当水位下降到一定程度时，感应器会发送信号给水泵控制器，启动水泵进行供水；当水位达到一定高度时，感应器会再次发送信号给控制器，停止水泵运行，以避免水箱溢满。
2. 液位感应器原理：液位感应器是实现液位控制的核心部件。
常见的液位感应器主要有浮球开关和电极探头。
浮球开关通过浮力作用，随着液位高低的变化而移动，从而触发开关的开闭；电极探头则是通过液体的导电性原理，测量液位的高低。
这些液位感应器将液位的变化转化为电信号，传输给水泵控制器，从而实现水泵的自动控制。
3. 水泵控制器原理：水泵控制器是对水泵的启停进行控制的设备。
水泵控制器接收液位感应器传来的信号，根据信号的变化来启动或停止水泵的运行。
当液位低于设定值时，水泵控制器发出启动信号，通过控制电路给水泵供电，使其开始工作；当液位高于设定值时，控制器发出停止信号，切断水泵的供电，实现水泵的停止。
4. 过载保护原理：水泵自动开关还需要具备过载保护功能，以避免长时间工作过载。
水泵控制器内部通常设置有过载保护装置，当水泵负荷过大时，即超过设定的额定值，过载保护装置会自动切断电源，使水泵停止运行。
这样可以保护水泵设备，延长使用寿命。
综上所述，水泵自动开关的原理是基于液位控制和感应器原理，通过液位感应器将液位变化转化为电信号，传输给水泵控制器进行处理，控制水泵的启停。
同时，水泵控制器还具备过载保护装置，以确保水泵在工作过程中的安全运行。
通过这种自动控制的方式，实现了水泵的智能化运行，提高了供水系统的稳定性和效率。
全自动水位控制器工作原理
全自动水位控制器工作原理全自动水位控制器，听起来是不是像是个高科技的玩意儿？它可不像你家里那个老式的水壶，需要你去看着水位，生怕它溢出来。
这个家伙可是聪明得很，它能自动地监控水位，保证你的水不会白白地流掉。
想象一下，你在厨房忙得团团转，手忙脚乱地往锅里加水，生怕一不小心就把水加多了。
这时候，要是有个全自动水位控制器在，那可就省心多了。
它就像你的私人管家一样，时刻关注着水位的变化，一旦水位超过预设的上限，它就会立刻发出警报，告诉你该加水了。
这个小家伙还能根据你的需求，调节水位的高低。
你不需要再去手动地去调整它，它会自动地帮你控制好水位，让你的厨房用水更加科学、合理。
不仅如此，这个全自动水位控制器还有着超高的性价比。
虽然它的价格可能比一些普通的水壶要贵一些，但是它能带来的便利和节省的水量是其他产品无法比拟的。
想想看，一年下来，你能省下多少水资源啊！
这个全自动水位控制器也不是万能的。
比如你家里的水压不稳定，或者水质不好，那么它可能就无法正常工作了。
但是，只要你掌握了它的使用方法，相信它一定能让你的厨房生活变得更加轻松愉快。
全自动水位控制器就像是你生活中的一个小助手，它能帮助你更好地管理水资源，让你的生活更加有序、高效。
如果你还没有这个小家伙，那就赶紧行动起来吧！相信你一定会对它爱不释手的！。
德强sky_4fb水位控制器说明书
德强sky_4fb水位控制器说明书标题:德强sky_4fb水位控制器说明书正文:德强sky_4fb水位控制器是一款高性能、智能化的水位控制设备,广泛应用于水处理、海水淡化、农业灌溉、工业用水等领域。
本说明书是该控制器的详细使用指南,读者使用前请务必认真阅读。
1. 控制器介绍德强sky_4fb水位控制器采用最先进的传感器技术和智能化控制系统,具有高度的可靠性和精度。
该控制器内置多种传感器,能够实时监测水位、水流、压力等参数,自动判断水位高度、流量、压力等指标,实现自动化控制。
2. 控制器使用方法(1)连接传感器德强sky_4fb水位控制器需要连接传感器进行数据采集。
将水位传感器的插头插入控制器上的插孔,再将传感器连接到水位传感器插座上,确保插头与插座正确连接。
(2)设置控制器在连接传感器后,需要进入控制器的设置了。
在设置菜单中,可以设置控制器的参数,包括控制器的启停状态、流量控制、压力保护等。
根据自己的需要进行设置,确保控制器正常工作。
(3)运行控制器设置完成后,可以启动控制器运行。
在运行过程中,要注意监测水位数据,根据数据变化调整控制器的参数,确保水位控制精度和稳定性。
3. 常见问题解答(1)控制器为何无法启动如果控制器无法启动,可能是因为传感器插头或传感器插座损坏,或者控制器的电源损坏。
请检查传感器插头和传感器插座是否正常,并更换损坏的部件。
(2)控制器为何无法记录数据如果控制器无法记录数据,可能是因为传感器故障或者控制器的数据采集模块损坏。
请检查传感器是否正常工作,并更换损坏的模块。
(3)控制器为何无法控制水位如果控制器无法控制水位,可能是因为控制器的水位传感器故障,或者控制器的水位控制算法存在问题。
请检查传感器是否正常工作,并进行系统调试。
4. 维护保养(1)定期清洁传感器控制器使用一段时间后,会聚集灰尘和污垢。
这些污垢会影响传感器的精度和寿命。
请定期清洁传感器,确保传感器能够正常工作。
(2)定期检查控制器控制器的长期使用会导致性能下降,请定期检查控制器的电气元件是否工作正常,并更换老化的元件。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
DF-96系列全自动水位控制器工作原理一、整机工作原理该型全自动水位控制器电路原理如下图所示。
由图可知，本控制器电路主要由电源电路、水位信号检测电路、输出驱动电路三部分组成，下面分别加以介绍。
1．电源电路AC220V电压经变压器T降压，其次级输出近13V左右交流电加至由D1~D4构成的整流桥输入端，整流后经电容CI滤波得到约10.5V直流电压。
该电压经Rl加到红色发光管LEDI上，将LEDI点亮，表示电源正常。
该电压除了为ICI及继电器提供工作电源外还直接送到水位检测电极C．作为水位检测的公共电位。
2．水位信号检测电路该部分是以四二输入与门电路CD4081为核心并配以五根水位检测电极A—E构成的。
其作用是根据电极实测水位的变化CD4081相应引脚的电平随之变化，满足与门条件时相应输出端电平改变，以驱动输出电路。
其中R2是ICI的电源输入限流电阻，D5与R3及D6与R8起隔离自锁作用，当相应输出端即ICI(10)脚、(3)脚为高电平时将(8)脚、(1)脚锁死，其状态的翻转取决于(9)脚和(2)脚。
C2—C5及R4_R6、R12的作用是滤除干扰信号意外进入控制器引起误动作。
3．输出驱动电路该部分主要由驱动管VTI，继电器Jl、功能选择开关K及输出状态指示绿发光管LED2组成。
功能选择开关K处于“开？位时，继电器Jl被强制动作．其相应触点Jl-I闭合，外接负荷（单相电动水泵或控制接触器）开始工作，输出状态指示绿发光管LED2也被点亮；处于“关”位时，触点Jl-I断开，外接负荷被切断；处于“自动”位置时．Jl 动作与否受驱动管VTI的控制．当VTI基极电位高于0.7V以上时则饱和导通，继电器儿得电动作，其触点Jl-I闭合，反之则断开。
二．实际应用分析下图是该型全自动水位控制器实际应用的四种接法，分别对应单控上水池、单控下水池、缺水保护和上下水池联合控制。
1.单控上水池此时电D(绿线)、E（黄线）与电极C（黑线）并接置入水池的最低点，与水池底部接触作为水池（水塔）地线（公共电位）；电极A(红线卜一为上水池(水塔)上限液位控制点，水位上升达到A点水位，水与探头接触，水位控制器自动关泵；B隘线卜一为上水池（水塔下限液位控制点，水位下降到B点水位以下，水与探头脱离接触，水位控制器自动开泵，水池充水。
其电气原理是：由于电极D、E、c短接，则ICI(8)、(9)脚皆为高电平，与门输出端(10)脚输出高电平，该高电平送至ICI(5)脚，其(6)脚由于VI2的截止同样为高电平，这样与门输出端(4)脚输出高电位，驱动管VT1饱和导通．Jl得电动作，其触点J1-1闭合，外控水泵得电工作，向池内补水；随着水位的升高．检测电极B首先升为高电位（水是导电的）．即ICI(2)脚转为高电平;待水位上升达到上限液位控制点A点时．Icl(1)脚亦转为高电平，与门输出端(3)脚输出高电位，则VI2饱和导通，将IC1(6)脚钳制为低电位。
根据与门的特性，其输出端(4)脚转为低电位，驱动管VT1截止．Jl失电，其触点J1-l断开，外控水泵停止工作，补水停止。
随着池内水位的下降，电极A（对应于IC1(1)脚）脱离水面与公共电位断开，但此时由于(3)脚对(1)脚的自锁作用，所以ICI(1)脚仍然维持高电平并与(2)脚共同作用，始终将IcI(6)脚钳制为低电位；待池内水位下降直至检测电极B脱离公共电位时，即ICI(2)脚变为低电位，与门输出(3)脚电位翻转，则VT2截止．ICI(6)脚变为高电位，与门输出端(4)脚同样输出高电位，驱动管VT1饱和导通．Jl得电动作，触点Jl-I闭合，外控水泵得电工作，同时指示灯LED2被点亮。
向池内再次补水，往复循环，实现无人值守控制。
2．单控下水（排水）池此时电极A（红线）与电极B（蓝线）空着不用。
电极C（黑线）置入水池的最低点，与水池底部接触作为水池（水塔）地线（公共电位）；电极E(黄线)一为下水池上限液位控制点．水位上升达到E点水位，水与探头接触，水位控制器自动开泵，水池排水；根据实际需要若不排水，则E点不接；电极D（绿线卜一为下水池下限液位控制点，水位下降到D点水位，水与探头脱离接触，水位控制器自动关泵，水池停止排水。
其电气原理是：排水开始时池内是满水，电极C、D、E相当于短接在一起，即ICI(8)，(9)脚皆为商电平，与门输出端(10)脚输出高电平。
该高电平送至ICI(5)脚，(6)脚同样为高电平，这样与门输出端(4)脚输出高电位．驱动管VTI饱和导通．Jl得电动作，其触点Jl-I闭合，外控水泵得电工作，向池外排水：随着水位的降低，检测电极E首先脱离水面而转为为低电位，但此时由于(10)脚对(8)脚具有自锁作用，所以ICl(8)脚仍然维持高电平并与⑨脚共同作用，始终将ICI(10)脚钳制为高电位；待水位下降达到下限液位控制点D点并使电极D脱离液面时．ICI(9)脚转为低电平。
根据与门特性，则与门输出端(10)脚输出低电位，ICI(5)脚转为低电位，其输出端(4)脚转为低电位，驱动管VTl截止，继电器Jl失电，LED2熄灭，其触点Jl-I断开，外控水泵停止工作，排水停止。
3．缺水保护此时电极A(红线)B(蓝线)空着不用。
电极C（黑线）与电极E（黄线）并接置入水池的最低点，与水池底部接触作为水池（水塔）地线（公共电位）：C、D点为水池下限水位控制点，水位下降到下限水位．C、D探头之一与水面脱离接触，水位控制器继电器立即动作，切断输出，水泵停止工作。
其电气原理是：由于电极C、E并接且与D处于同一液面，相当于通过水阻短接在一起，即ICI(8)、(9)脚皆为高电平，与门输出端(10)脚输出高电平，该高电平送至ICI(5)脚，(6)脚同样为高电平，这样与门输出端(4)脚输出高电位，驱动管VTI饱和·导通，指示灯LED2被点亮．Jl得电动作，其触点J1-I闭合，外控水泵得电工作；当水位下降达到下限液位控制点并使电极C、D因无水脱离接触时，IC1(9)脚转为低电平，与门输出端(10)脚立即转为低电位，IC1(5)脚转为低电位，其输出端(4)脚转为低电位，驱动管VT1截止，继电器儿失电．LED2熄灭，其触点J1-1断开，外控水泵停止工作．起到缺水保护作用。
4．上下水池联合控制此时各电极的连接参见下图中第4部分所示。
其中电极c-为上、下水池（水塔）共用地线，放在上、下水池的最低点与水池底部接触；电极A-为上水池（水塔）上限液位控制点，水位上升达到A点水位，水与探头接触，水位控制器自动关泵；电极B-为上水池（水塔）下限液位控制点，水位下降到B点水位以下，水与探头脱离接触，水位控制器自动开泵，水池充水；电极D-为下水池下限液位控制点，水位下降到D点水位，水与探头脱离接触，水位控制器自动关泵，水池停止排水：电极E-为下水池上限液位控制点，水位上升到E点水位，水与探头接触，水位控制器自动开泵，水池排头；其电气工作原理不再赘述，可参见前述分析。
三、功能和用途本产品采用集成电路，并结合高层楼宇上、下水池（水塔）的水位分级提升进行设计，具有下下水池联合控制、水池排水及缺水保护等功能，可自动实现水箱补水、排水，并有效防止水池水位水高溢出或水泵空转损坏，是一种工业、家庭均适用的产品。
非常适合城镇、农村、学校、式矿企事业单位及家庭用水的水井——水井供水工程，广泛应用于印染、化工、食品、饮料、酿酒、制糖等行业。
性能特征单控上水池控头安装（一）单控上水池控头安装说明安装图如图一所示：A（经线）—为上水池（水塔）上限液位控制点，水位上升达到A点水位，水与探头接触，水们控制器自动关泵；B（蓝线）—为上水池（水塔）下限液位控制点，水位下降到B点水位以下，水与探头脱离接触，水位控制器自动开泵，水池充水；C（黑线）—为水池（水塔）地线，放在水池的最低点与水池底部接触；D（绿线）、E（黄线）点并接到C。
（二）单控下水池（即排水池）探头安装说明安装图如图二所示：E—为下水池上限液位控制点，水们上升达到E点水位，水与探头接触，水位控制器自动开泵，水池排水；若不排水，则E点不接；D—为下水池下限液位控制点，水位下降到D点水位，水与控头脱离接触，水位控制器自动关泵，水池停止排水；C—为水池地线，放地水池的最低点与水底部接触；A、B点不接。
（三）缺水保护探头安装说明安装图如图三所示：C、D点为水池下限水位控制点，水位下降到下限水位，C、D探头之一与水面脱离接触，水位控制器继电器立即动作，切断输出，水泵停止工作；E点与C点短接；A、B点不接。
（四）上下水池联合控制探头安装说明安装图如图三所示：A—为上水池（水塔）上限液位控制点，水位上升达到A点水位，水与控头接触，水们控制器自动关泵；B—为上水池（水塔）下限液们控制点，水位下降到B点水位以下，水与探头脱离接触，水位控制自动开泵，水池充水；C—为上、下不池（水塔）公用在线，放在上、下水池的最低点与水池底部接触；D—为下水池下限液位控制点，水位下降到D点水位，水与探头脱离接触，水位控制器自动关泵，水池停止排水；E—为下水池上限液位控制点，水位上升到E点水位，水与探头接触，水位控制器自动开泵，水池排头；若不排水，则E点不接。
四、安装使用其他说明1、为确保液位控制器正常工作，安装好后请再次检查输入输出的接线、探头连接线是否接触可靠。
可上、下移动探头，使其接触、脱离水面，模拟检测水们控制器是否安装正确且能按您的需要正常工作。
2、建议将各点探头固定在水池内壁，以免探头位置发生偏移导致水位控制器误动作，（若水池壁为金属，则除C点地线外不宜接在内壁，以免发生短路，导致水位控制器不能正常工作）。
3、按上述接线方法接好后，检查产品右侧的“手动/自动”开关（DF-96D无），是否确能根据用户需要手动开启、关闭水泵，用后将其调整回“自动”位置，水位控制器进入工作状态。
4、临时需开启、关闭水泵，请用水位控制器左侧的“手动/自动”开关控制（DF-96D）型无手动开关。
5、为避免误动作，请勿将产品安装在潮湿、腐蚀及高金属含量气体的环境中。
6、建议您配套采用公司生产的水位控制专用探头。
五、故障排除1、接通电源不工作：a.检查红色电源指示灯有无点亮，若不亮，检查输入输出接线端子是否均已接触良好；b.检查产品左侧的“手动/自动”开关，是否在“关”上将其调整回“自动”位置，水位控制器进入工作状态。
2、水位线超过或低于探头控制点，水泵没有自动关闭或开启，请按“自动/手动”开关手动控制水泵。
并检查：a.探头是否偏离原位，安放位置过高（过低），导致水位无法接触（脱离）；b.上、下水位线、地线探头连接是否与其他线错位，是否有接错或短路；c.探头有无锈蚀和脱落现象，探头线与产品、探头线与探头之间的连接是否接触良好；d.c才点地线是否已经安放在水池最低位置。
