防水闸门
高压防水闸门硐室设计及施工技术
防水闸门硐室应设在岩性单一、质密 ， 构造简 单稳定的岩层 中，但 ９０ 轨道、胶带石门所处层 １０ 位 为 细砂 、粉砂 岩 ，岩石层 理较 为发育 ，会 给硐室 施 工 巷道成 型质 量带 来一定 困难 ，因此 ，从水 闸门
图 １防水 闸门硐室平面示意
２１年第 ３ ００ 期
前后室和硐室掘进 总体积 ６０ ３ ５ ，浇注混凝土 ４０ ｍ ５ ｍ 。根 据 承压值 确 定 混凝 土强 度 等 级不 低 于 Ｃ ０ ３，
根 据正常 涌水量计算 ，泄 水管管 路直径 为 ３０Ⅱｎ ０ Ⅱ。
防水 闸 ｆＮ 室如 图 １ 示 。 － Ｉ 所
２ 硐 室设 计 与 施 工
２７ 壁 后注 浆 ．
浆 液 扩散 半 径 在 ３～６ｍ左 右 ，注 浆 终 孔压 力 不 低
于 ８ＭＰ 。 ａ
２４ 硐 室开挖 ．
硐 室采 用导硐法 施工 ，即先掘 出 中央导 硐 ，刷
在 硐 室 主体 浇 筑 完 工 后 ，养 护 １ 进 行 壁 ２ｄ后 后 注浆 ，注浆 设 备选 用 Ｔ Ｚ一６ ２０注浆 泵 ，分 Ｇ ０／ １ ４挡 ，每 挡压 力 分别 为 ２ 、 １、９５ ． ａ １ ８ ．、６０ＭＰ ，泵 量 为 １、 １、３ 、６ ｍｎ ６ ９ ６ ０Ｌ／ ｉ。注浆 管呈放 射状 布 置 在硐 室拱部 、两 帮及底 部 。注浆 前 ，先用 清水 做联 通 试验 ，不与其 它联通 的注 浆管 用堵 帽封 住 。采 用
ｗａｅｐ ｏ ｆｓｕ ｃ ａｅ ｔｒ ｒ ｏ ｌ ｉｅｇ ｔ
Ｙ ＡＮ Ｇ ｏ ｇ ｑｉｎ Ｙ ｎ－ ａｇ
水患是矿山建设和生产过程中经常遇到的灾害
之一 ，尤其 在进 行承 压水上 开采 的活 动 中 ，经常 因 为 突水导致 矿井 淹井 事故 ，而建 造 防水 闸门硐室可
关闭防水闸门安全技术措施标准版本
文件编号：RHD-QB-K5992 （解决方案范本系列）编辑：XXXXXX查核：XXXXXX时间：XXXXXX关闭防水闸门安全技术措施标准版本关闭防水闸门安全技术措施标准版本操作指导：该解决方案文件为日常单位或公司为保证的工作、生产能够安全稳定地有效运转而制定的，并由相关人员在办理业务或操作时进行更好的判断与管理。
，其中条款可根据自己现实基础上调整，请仔细浏览后进行编辑与保存。
一、措施名称：关闭防水闸门安全技术措施。
二、施工内容：对各水平防水闸门进行关闭试验。
三、施工说明：根据《煤矿安全规程》第二百七十四条规定，防水闸门必须灵活可靠，并保证每年进行2次关闭试验，其中一次应在雨季前进行，关闭闸门所用的工具和零配件必须专人保管、专门地点存放，不得挪用丢失的要求，我公司准备在4月份对各水平防水闸门进行关闭试验，为确保防水闸门关闭试验的安全顺利进行，特编制本措施。
四、施工地点：－70和－210水平各防水闸门处。
五、施工时间：2008 年4月8日六、施工组织：施工负责人：梁兴泉安全负责人：朱士芳技术负责人：陈振江施工人员：由生产技术部、调度室、安监处、通修工区、运输工区以及机电工区的有关人员参加。
七、施工准备工作：1 、施工前应组织对各水平防水闸门进行完好处理，各转动部位进行凃油，确保试验时能够正常关闭。
2 、施工前应组织人员对各水平防水闸门进行全面检查，发现问题及时处理。
3、施工前应将施工所需的材料、工具等准备齐全充足。
八、施工质量要求：1 、防水闸门的转动部位转动必须灵活，关闭必须严密，不得出现关闭不严的现象。
2 、防水闸门关闭前，各放水闸阀必须完好，切要转动灵活，测试压力表必须齐全完好。
3 、防水闸门关闭试验后，应再次检查防水闸门，发现问题及时处理，并对各转动部位进行再次凃油，以防锈蚀。
十、施工安全技术措施：1 、施工前认真传达本措施，由施工负责人组织施工人员进行传达学习，签字有效。
2 、施工前应组织人员对各水平防水闸门进行一次仔细检查，发现问题及时汇报。
防水闸门规格及品种
2600×3000
6.0
2000×2500
2400×2500
2400×2800
2600×2800
26ห้องสมุดไป่ตู้0×3000
3、PLM型防水闸门（开启方式为：由上向下关闭，由下向上开启）
表三：
压力等级
（Mpa）
门硐净空断面（宽×高mm）
1.6
2000×2500
2200×2700
2400×2900
防水闸门规格及品种
1、LM型防水闸门：
表一：
压力等级（Mpa）
门硐净空断面（宽×高mm）
开启方式
1.6
1700×2320
1700×2320
左、右
两种
2.5
1700×2320
1700×2320
3.2
1700×2320
1700×2320
4.0
1700×2320
1700×2320
5.0
1700×2320
1700×2320
6.0
1700×2320
1700×2320
8.0
1700×2320
1700×2320
2、KLM型防水闸门（开启方式与表一相同）
表二：
压力等级
（Mpa）
门硐净空断面（宽×高mm）
1.6
2000×2500
2400×2500
2400×2800
2600×2800
2600×3000
2.5
2000×2500
2400×2500
2600×3100
5.0
2000×2500
2200×2700
2400×2900
2400×3100
防水闸门技术要求和管理办法
集团公司所属各矿井：根据集团公司各矿井防治水工作现状，进一步建立完善矿井防治水安全设施，提高矿井防灾抗灾能力，确保矿井安全生产和职工生命安全，集团公司制定了防水闸门技术要求及管理办法.现将《霍州煤电集团公司防水闸门技术要求及管理办法》下发给你们，望认真贯彻执行.二00八年五月二十日1、防水闸门是井下防水的重要安全设施,带压开采矿井和受水害威胁严重矿井，在巷道设计布置中，必须在水平、采区车场、泵房周围和其它存在突水危险地区构筑防水闸门峒室，安设防水闸门。
具备构筑防水闸门的老矿井也必须构筑防水闸门。
2、防水闸门设计必须充分考虑最大静水压力和来水方向，防水闸门峒室所处位置的岩石物理力学性质和通过的正常涌水量，预埋件(门框、管路、电缆等)规格、数量、位置，通过设备的最大外形尺寸，通过的最大风量、风速，防水闸门峒室结构,最大承压水压，砼体强度、护碹长度、泄水方式，峒室加固措施，防水闸门前巷道布置，活动道轨铺设,皮带架子安装,电机车活动架空线安设等各种因素.3、防水闸门峒室布设在坚硬、稳定、完整、致密的岩层直线巷道中,峒室四周20米范围内必须留设保护岩柱,严禁施工各种峒室和联巷。
4、防水闸门必须由甲级资质的煤矿设计单位进行设计，必须采用定型设计，由持有许可证的厂家制定。
5、防水闸门承受压力必须达到设计压力,并不得小于实际水头压力的2倍。
防水闸门峒室砼体强度不得小于C25。
6、防水闸门峒室施工必须掏槽，深度不小于0。
5米，防水闸门前后两端必须砌筑长度不小于5米的砼碹，砼碹要预埋注浆管、泄水管、穿线管等并连续浇筑,对壁后反复注浆，不得少于3次,终压大于设计水压的1。
5倍。
碹体后不得空帮、空顶.7、防水闸门竣工后，必须进行注水耐压试验，水闸门内巷道长度不得大于15米,注水压力不得低于设计压力，注水试验在24小时以上，24小时漏水量小于10m3，要详细记录各种数据。
8、防水闸门峒室下部两测各埋设一道325mm泄水管,泄水管出水侧安装3道高压阀门,泄水管上安设带高压球阀的压力表,压力表最大量程要超过水压1Mpa。
变电所安装防水闸门安全措施

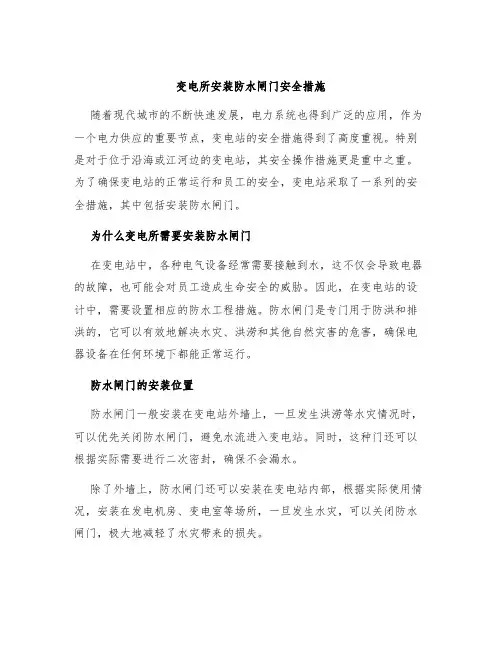

变电所安装防水闸门安全措施随着现代城市的不断快速发展，电力系统也得到广泛的应用，作为一个电力供应的重要节点，变电站的安全措施得到了高度重视。
特别是对于位于沿海或江河边的变电站，其安全操作措施更是重中之重。
为了确保变电站的正常运行和员工的安全，变电站采取了一系列的安全措施，其中包括安装防水闸门。
为什么变电所需要安装防水闸门在变电站中，各种电气设备经常需要接触到水，这不仅会导致电器的故障，也可能会对员工造成生命安全的威胁。
因此，在变电站的设计中，需要设置相应的防水工程措施。
防水闸门是专门用于防洪和排洪的，它可以有效地解决水灾、洪涝和其他自然灾害的危害，确保电器设备在任何环境下都能正常运行。
防水闸门的安装位置防水闸门一般安装在变电站外墙上，一旦发生洪涝等水灾情况时，可以优先关闭防水闸门，避免水流进入变电站。
同时，这种门还可以根据实际需要进行二次密封，确保不会漏水。
除了外墙上，防水闸门还可以安装在变电站内部，根据实际使用情况，安装在发电机房、变电室等场所，一旦发生水灾，可以关闭防水闸门，极大地减轻了水灾带来的损失。
防水闸门的特点防水闸门的最大特点便是它的防水性能，在洪水和暴雨等极端天气时，保障变电站设备运行的安全是至关重要的。
该门的密封性能非常强，在正常使用和水淹情况下不会破裂或损坏。
防水闸门还具有一定的抗风受力能力，采用优质材料制造，可以经受住强风和其他风灾的考验，确保不影响门的使用寿命和防水效果。
防水闸门的维护除了安装防水闸门，定期的维护也非常重要。
防水闸门在平时的使用过程中，也需要定期清洗和保养。
经过长时间的使用，闸门上可能会附着污垢和沉积物，这些积累可能会妨碍闸门的正常运行和密封性能。
因此，需要定期给防水闸门清洗，以保证闸门的加密性能和功能不会受到影响。
同时，还需要对闸门的密封件和闸门架进行检查，确保闸门的寿命和稳定性。
结论安装防水闸门是变电站安全操作的重要措施之一，防止洪涝和暴雨等自然灾害对变电站的威胁；防水闸门的特点是强密封性和抗风受力性能，这也是它的重要优点。
煤矿企业矿井排水系统及防水闸门检查清单
4
采区排水系统建设及管理
应当配备与涌水量相匹配的水泵、排水管路、配电设备和水仓等，并满足排水的需要。
采区排水系统图，供电系统图，检查维护记录,相关人员入井位置监测记录。现场检查。
《煤矿安全规程》（国家安全监管总局令第87号）第三百一十一条。
《煤矿防治水细则》第一百一十六条。
3
水泵联合排水试验
在每年雨季之前，必须对水泵、水管、闸阀、配电设备和线路全面检修１次，并对全部工作水泵和备用水泵进行１次联合排水试验，提交联合排水试验报告。水仓、沉淀池和水沟中的淤泥,应当及时清理，每年雨季前必须清理1次。
矿井排水系统检修记录，联合排水试验报告，水仓、水沟、沉淀池清理记录，调度记录。现场检查。
6强排系统水文地质条件复杂极复杂或者有突水淹井危险的矿井应当在井底车场周围设置防水闸门或者在正常排水系统基础上另外安设由地面直接供电控制且排水能力不小于最大涌水量的潜水泵
矿井排水系统及防水闸门检查清单
序号
项目
检 查 内 容
检查主要资料及方法
检查依据
责任人
1
永久防排水系统施工顺序
基建矿井井筒到底后，优先施工永久排水系统。永久排水系统应在采区施工前完成。
矿井供电系统图，矿井排水系统图，潜水泵产品说明书、合格证。现场检查。
《煤矿安全规程》（国家安全监管总局令第87号）第三百零八条。
7
巷道排水系统
巷道有突水危险或者可能积水的，应当优先施工安装防、排水系统, 并保证有足够的排水能力。
巷道设计，作业规程，水害预测资料，防治水措施。现场检查。
《煤矿安全规程》（国家安全监管总局令第87号）第三百一十六条。
防水闸门硐室施工挑顶皮带保护安全技术措施(正式)
编订：__________________单位：__________________时间：__________________防水闸门硐室施工挑顶皮带保护安全技术措施(正式)Deploy The Objectives, Requirements And Methods To Make The Personnel In The Organization Operate According To The Established Standards And Reach The Expected Level.Word格式 / 完整 / 可编辑文件编号：KG-AO-8132-48 防水闸门硐室施工挑顶皮带保护安全技术措施(正式)使用备注：本文档可用在日常工作场景，通过对目的、要求、方式、方法、进度等进行具体、周密的部署，从而使得组织内人员按照既定标准、规范的要求进行操作，使日常工作或活动达到预期的水平。
下载后就可自由编辑。
一、根据该工程施工内容和施工地点的特点现存在以下危险源，辨识情况：1、火工品的使用不合理，造成水管和电缆及皮带破坏。
2、进入工作面未按照规定进行敲帮问顶，随身携带便携仪不完好，造成人员伤害。
3、放炮前未对周围环境和设施进行保护和设警戒，造成周围环境、设施和人员伤害。
4、火工品的运输未按照规定运输或运输车辆不完好，造成爆炸、伤害人员和车辆损坏。
5、井下有害气体检查不到位或未进行检查，造成人员伤害。
6、装药方式不合格或未使用炮泥，造成爆破质量事故。
7、放炮母线不完好，造成哑炮伤害人员和质量事故。
8、放炮时未设置好警戒，造成人员伤害。
9、辅助运输车辆不完好或未按规定行驶，造车人员伤害和车辆损坏。
10、皮带运转，人员进入工作面，造成人员伤害。
二、根据危险源辨识情况制定以下施工安全技术措施1、为了确保电缆和水管等设施安全无误的保护，必须少装药，放小炮。
2、放炮前必须认真检查所保护设备是否完好，绑扎是否有松动现象，如有问题必须及时处理好后，方可放炮，放炮后要进行敲帮问顶，并对所保护的设施进行认真检查，确认完好后，方可进行下一道工序。
防水门、水闸墙、水闸门
防水门、水闸墙、水闸门
防水门（防水闸门）、水闸墙、水闸门，制作由简单到复杂，成本由低到高。
放水门可水泵房与井底车场入口，不能用于水柱高于7m的防水；水闸墙、水闸门用于防水柱大的防水地点。
防水闸门硐室和水闸墙是井下防水的主要安全设施，凡水患威胁严重的矿井，在井下巷道设计布置中，就应在适当地点预留防水闸门硐室和水闸墙的位置，使矿井形成分翼、分水平或分采区隔离开采。
在水患发生时，能够使矿井分区隔离，缩小灾情影响范围，控制水势危害，确保矿井安全。
井下防水闸门和水闸墙的设计、施工、试验、日常维护以及技术管理等方面的工作，必须严格执行《煤矿安全规程》的有关规定。
现将国内部分煤矿在这方面的经验分类汇集如下，可作为矿井水文地质条件比较复杂的矿井在制定作业规程、安全措施和技术管理工作制度时参考。
一、防水闸门和水闸墙设计原则
(1)在矿井水文地质条件复杂地区，进行新矿井巷道布置和生产矿井开拓延伸或采区设计时，必须根据水患威胁情况，考虑设置防水闸门或水闸墙的位置，并须在其附近保留足够的防水煤(岩)柱。
(2)在向设计单位提供防水闸门硐室或水闸墙设计资料时，应提供以下内容：
○1最高静止水位；
②涌水量；
③围岩性质；
④所在巷道断面和支护形式。
向设计单位提供防水闸门硐室专用资料时，除上述各项内容外，还必须提供：
○1巷道内运输方式；
②要求巷道通过的正常风量；
③巷道管线电缆布置；
④采用水闸门和水沟闸门的规格等。
(3)防水闸门硐室或水闸墙设计，应包括以下内容：
①设计说明书和计算书；
②工程位置和施工图；
③主要附属设施；。
井下防水闸门硐室的设计与计算
eP
el :e
采矿 工 程 师
S
=
r
( 了 于季 蕊 )
,
基础 最 大
掘 进断 面
边界
球壳体
P
e le
,
《
采矿 工 程 师
手册 》
P e le 手册 》
,
h
二
p
b卫 迪匕丛
4 K
一
《
采矿 工 程 师
S
=
b
2
吕
i n口
( 了
1
十
1 8 0 P s in a
a 万k
一
1
l aoP sin a
)
基础 最大 掘 进 断面
6 }1
。
9 5
}
2
·
x
Z· 2
{ { 飞
水沟 `3
}
”。
2 。
。
2 } 4
二
。
。
2
1
。
5
x
Z 2
。
矩形
半·
里全 兰Z旦 堕l 扁 亮 十 12 亚
二
。
…
0 }5
0 3 }3
。
0 6{
-
一
1
。
6
x
Z
。
3
。
2 } 1
。
2 7
扁壳
2
。
2
x
Z
一 … 1
二
2
假 计
. . . .目.
设
条
件
口
算
,
公
-
式
一 ~ 一
{
一
!
水 闸 墙前巷
井下防水闸门和水闸墙
国家安全生产监督管理局首页>>专题报道>>煤矿防治水>>煤矿水害防治技术井下防水闸门和水闸墙2004/04/14 09:11防水闸门硐室和水闸墙为井下防水的主要安全设施，凡水患威胁严重的矿井，在井下巷道设计布置中，就应在适当地点预留防水闸门硐室和水闸墙的位置，使矿井形成分翼、分水平或分采区隔离开采。
在水患发生时，能够使矿井分区隔离，缩小灾情影响范围，控制水势危害，确保矿井安全。
一防水闸门的关闭1. 当井下发生突然涌水或出现突水预兆危及矿井安全时，必须立即作好关闭防水闸门准备工作，同时请示矿务局总工程师，批准后方可关闭防水闸门。
正常情况下，由于采区报废或按计划暂停采区生产，要求关闭防水闸门时，须提前写出专题报告（内容包括采区尚余储量、涌水量、充水含水层的静水位、关闭防水闸门原因、今后打算以及关闭防水闸门的安全技术措施），报请矿务局局长批准。
关闭防水闸门时，矿长要深入井下检查准备情况，具体指挥关闭工作。
2. 关闭防水闸门以前，需先作好以下工作：（1）将水害影响地区的人员全部撤退，并在各通道口设岗警戒，防止人员误入封闭区；（2）防水闸门硐室的所有设施（如放水截门、水压表、管子堵头板、活动短轨等）全部准备妥当；（3）防水闸门附近和水沟内杂物清理干净；（4）防水闸门以外的防水避灾路线畅通无阻；（5）检修排水设备，清挖水仓，将水仓内的积水排至最低水位。
（6）防水闸门以里的栅栏门全部关好；（7）防水闸门附近的临时通风局扇和临时直通地面电话安装妥当；（8）意外应变措施进行认真贯彻；以上各项工作都已完成，由矿长发布关门命令。
3. 几个防水闸门或水闸墙需要一次关闭时，其关闭顺序应是先关闭所在位置较抵的，然后关闭所在位置较高的，依次进行。
4. 关闭防水闸门以前，要以书面通知邻近各有关矿井，说明本矿水闸门关闭时间、封闭地区位置、最高静止水位和可能造成的影响；并要求近期内对井下各涌水点水量变化和井上各水文钻孔的水位变化进行定时观测。
防水闸门的安全技术措施
防水闸门的安全技术措施防水闸门作为防洪设备，在各类水工工程、河道治理、城市防洪等领域中发挥着重要作用，但其安全问题也备受关注。
为了确保防水闸门的安全运行，需要采取科学的技术措施，以下将对防水闸门安全技术措施进行介绍。
一、设计阶段的安全性评估在防水闸门的设计阶段，必须进行安全性评估，以确定是否符合运行要求和安全要求。
设计者应当根据实际工程情况，考虑生产、安装、调试、运行及维护等方面的安全问题，特别是考虑到极端环境和自然灾害对防水闸门的影响，确保其能够在恶劣环境下安全运行。
二、及时维修和保养防水闸门在使用过程中，需要定期进行维修和保养，以确保其正常运行和延长寿命。
其中最重要的是关于闸门密封橡胶的维护和更换，防止密封橡胶失效导致水流溢出。
此外，还需要检查和维修闸门的各种附件、电气控制系统等，保证其完好无损。
三、应急预案制定在防水闸门运行过程中，如果发生突发事件或自然灾害，需要采用应急预案，及时处理问题，保障人员和财产的安全。
因此，应制定针对性的应急预案，并定期组织演练，以充分发挥防水闸门在应急情况下的作用。
四、远程监测和控制系统随着智能化技术的应用，可以通过远程监测和控制系统，对防水闸门进行实时监测，并远程调节参数，及时发现和处理异常情况，改善运行效率。
此外，远程控制系统还可以通过视频监控和报警装置提醒管理人员，保障运行和管理的安全。
五、安全教育培训在日常管理中，需要开展安全教育培训，加强员工安全防范意识，提高应急处理能力，确保防水闸门的安全运行。
教育培训内容可包括工作操作规程、设备维护保养、事故处理等方面，培训的形式可以是集中培训、岗位培训、专题讲座等。
六、机械安全装置为保障防水闸门的安全运行，需安装机械安全装置，如闸门底部设有液压缓冲器或减震装置，以减少闸门关闭时的冲击力。
同时，在设备的不同部位安装安全警报和安全开关，减少设备损伤和职员伤亡。
以上所述是防水闸门安全技术措施的几个方面，但需要注意的是，不同场景需要采取不同的安全技术措施，因此在实际操作中，应根据具体工程和实际情况制定应对措施。
防水闸门操作规程
防水闸门操作规程
一、防水闸门关闭操作流程
防水闸门正常关闭操作：
第一步：拆除活动轨道锁紧装置；
第二步：顺时针拧动旋钮开关“油泵1”（或“油泵2”）；
第三步：按下“轨道升”按钮，活动轨打开到位后，松开按钮；
第四步：按“闸门关闭”按钮，闸门关闭到位后，松开按钮；
第五步：按“锁钩”关闭，当锁钩能够完全锁住门扇时松开按钮；
防水闸门完成关闭。
二、闸门开启操作流程
第一步：顺时针拧动旋钮开关“油泵1”（或“油泵2”）；
第二步：按“锁钩打开”按钮，当锁钩能够完全脱离门扇时松开按钮；
第三步：顺时针拧动旋钮开关“油泵1”（或“油泵2”）；
第四步：按下“闸门开启”按钮，闸门开启到位后，松开按钮；
第五步：按下“轨道升”按钮，活动轨关闭到位后，松开按钮；
第六步：用轨道锁紧装置将活动轨道锁住，防止振动；
防水闸门完成开启。
三、注意事项
1、油泵1、油泵2严禁同时打开；
2、防水闸门关闭或者打开之前必须检查，检查轨道以及门扇活动范围内无阻碍其动作的杂物；
3、防水闸门转动部位须每隔一段时间进行润滑保养；
4、防水闸门应该每隔一个月自行开关闭一次以保持活动轨道等转动部位动作灵活；
5、蓄能器压力必须保持10-13Mpa,压力低于10Mpa时，必须给蓄能器增压。
增压时，先顺时针拧动旋钮开关“油泵1”（或“油泵2”），达到10-13Mpa 时，松开按钮，蓄能器增压完毕，最后再把“溢流阀”旋钮开关拧回左边位置。
煤矿工人安全知识—设置防水闸门及闸门的关与开
煤矿工人安全知识—设置防水闸门及闸门的关与开一、设置防水闸门有突水淹井危险的矿井，或有突水危险的地区，都要设置水闸门。
闸门平常是打开的，一旦井下发生水灾，即关闭。
在井底车场两端设置防水闸门，以便于恢复矿井生产，保护井筒、井底车场和排水设施；在有突水危险的地区设置防水闸门，是为了在采区或巷道突水时，阻挡水流，进行分区隔离，防止灾情扩展，确保其它地区正常生产。
《煤矿安全规程》第273条规定：防水闸门前后一段巷道必须砌璇。
防水闸门来水方向一侧15～25米处应设有挡物的箅子门。
四周的铁轨和架空线要做成活节的，可以随时拆卸。
通过防水闸门的风管、水管、电缆孔不准漏水。
放水管应设置在水沟一侧的下方，放水管的外端应安有放水阀门。
防水闸门的铁门四周要镶有软垫，当铁门关闭时门与门框可以完全接触，不产生缝隙。
软垫一般用橡胶、紫铜、或特制软合金做成。
平常，井下工作人员一定要爱护它。
为顺利关闭水闸门，在水闸门的外侧可安设小绞车、钢丝绳和滑轮，这些东西都是关门时使用的，不要损坏它们，在正常生产期间，要定期对防水闸门进行检查和修理，四周不得有石块、木料、矿车等堵塞物，要确保铁门能随时关闭。
矿井突水后，关闭防水闸门是一件关键性措施，不经领导决定，任何人不得随意关闭铁门。
在关门之前，水闸门内的所有人员必须全部撤出，人数必须盘点无误，电源应全部切断。
经处理或突水量变小必须要打开水闸门的时候，必须有专门措施，有领导有指挥地进行。
二、防水闸门的关与开有了施工优良的防水闸门，人们可以放心地开采受水害威胁的煤层了。
然而，一旦开采地区出了大水，必须要我们关闭水闸门时，我们能很顺利地把水闸门关上吗?施行中没那么简单!平常水闸门都是大大敞开的，而且门扇的一边还紧靠着门轴一侧的巷道帮。
定期检查水闸门时，人们站在门扇近处推推拉拉很是自如。
而一旦大水涌出，水闸门处水深流急，关门必须用绳索拉拽才干完成，而且必须事先在门轴的另外一侧门框外固定一个铁钩，绳索通过铁钩(有定滑轮更好)，在水闸门外用力拉拽，这样水闸门门扇才干启动，实现与1飞框的关闭。
装配式防水闸门的结构和应用
装配式防水闸门的结构和应用摘要：针对现有防洪产品存在的缺陷和不足，本文提出了一种新型装配式防洪挡水闸门，分别从产品构造、使用方法、性能试验和应用场景四个方面对产品进行了阐述，测试和应用结果表明该产品防水防渗效果好，具备使用便携、易于安装的特点，在短时强降水事件中能发挥防洪挡水作用，从而及时、有效地解决内涝问题。
关键词：装配式防水闸门；防洪挡水；施工引言国家气候中心统计数据表明，近50年来，中国暴雨出现的频率呈现增加趋势（增加10%），暴雨频率增加表明短时强降水事件频率增加，各地内涝风险增加，一旦发生洪水，民众饱受水淹灾害之苦，并且灾后需花费大量时间、精神及金钱重建家园，会造成严重的安全隐患和经济损失。
然而，目前大多数地区的防洪排涝能力普遍不足，每到汛期面临巨大的防洪排涝压力，各地区经常发生不同程度的内涝灾害，部分区域甚至出现“逢雨必淹”的现象。
针对日益突出的洪涝灾害问题，王光等人设计了拼装式钢筋混凝土子堤[1]；李福金等人研究了活动钢闸板并应用于哈市道里堤段[2]；杨梦云等提出了一种可调节高度且承重性能好的防洪子堤[3]；刘文俊等人提出了装配式玻璃钢子堤[4]；段亚娟等人对移动式防洪墙的力学性能进行了试验[5]。
前人提出了各式防洪产品，并且对其进行了性能试验，但这些产品存在稳定性和密合性不足、安装步骤繁琐、装配时间长等问题。
因而，针对既有防洪产品存在的缺陷和不足，为一步提升防水闸门产品的性能，使防洪产品能够在实际工程中更广泛地推广应用，本文提出一种超强结构的挡水闸门，该产品采用铝合金、不锈钢等材质构造，具备质轻、使用便携、组合迅速、容易收藏与搬运、可依积水高度逐片加高等特征，使用该产品可以助力筑牢防洪战线，使内涝区百姓免遭淹水梦餍，从而及时、有效地解决防洪问题。
正文：装配式防水闸门的结构示意图如图1所示，该装配式防水闸门由边柱、中柱、挡水板、底槽、钢结构预埋底座、压迫锁定装置、三角压条、防水止水胶条等构件组成。
6.0MPa高压防水闸门壁后注浆及注水耐压试验
6.0MPa高压防水闸门壁后注浆及注水耐压试验祝仰奎【摘要】山东肥城矿业集团陶阳煤矿中三井田受徐灰、奥灰水威胁严重,为保障矿井安全开采,在- 550m 水平东大巷构建防水闸门一道,该防水闸门设计水压6.0MPa,属集团公司乃至全国承受压力最大防水闸门之一.防水闸门硐室浇注并养护结束后,采取连续与间歇式相结合的方式进行了壁后注浆,特别是对硐室接茬薄弱处进行了特殊处理,在注水试验前做了大量的准备工作,注水试验期间采取了有效措施,并取得了大量数据资料,该防水闸门注水耐压试验一次性试验合格,通过了集团公司专家组的验收.%The field 3 of Taoyang Coal Mine, Shandong Feicheng Coal Mine Group, was threatened by Xujiazhuang limestone and Ordovician limestone roack water seriously. In order to ensure the security of mine exploitation, in the-550 m level east main roadway, a new waterproof gate is constructed, whose design pressure is 6. 0 MPa, belongs to the group company and is the waterproof gate under the largest pressure in the country. Waterproof after pouring and curing of the chamber of the waterproof gate, back-filled grouting is carried out in a continuous and intermittent way, especially the connection weak place is processed specially, and a lot of preparation work before the water injection test have been done, effective measures during water injection test have been taken, and a large amount of data have been obtained,which make the waterproof gate pass the one-time test successfully, and guarantee the acceptance of the expert group of the company.【期刊名称】《山东煤炭科技》【年(卷),期】2018(000)004【总页数】3页(P176-178)【关键词】高压;防水闸门;壁后注浆;注水耐压【作者】祝仰奎【作者单位】陕西华电榆横煤化工有限公司可可盖煤矿,陕西榆林 719000【正文语种】中文【中图分类】TD745+.251 概况山东肥城矿业集团陶阳煤矿中三井田为立斜井多水平开拓，斜井沿上组煤的第3层煤底板布置，上下组煤用集中阶段石门联络，现开采第二水平，标高-550m，为安全开采下组煤（7、8、9、10层煤），根据《煤矿安全规程》规定，在有突水危险的地区，只有在其附近设置防水闸门实现安全隔离后方可掘进。
防水闸门硐室
防水闸门硐室一、一般规定及要求1）水文地质条件复杂或有突水淹井危险的矿井，必须在井底车场周围及其他需要防突水巷道中，设置防水闸门硐室。
设置防水闸门硐室，必须编制专门设计。
2）防水闸门硐室应设于坚硬、稳定、完整致密的岩层中，并避开岩溶、断层、节理、裂隙发育的破碎地带，不宜设在煤层中。
硐室四周必须留有保护煤、岩柱，严禁受采动影响，硐室应尽量设在小断面和直线巷道中。
3）防水闸门硐室前、后一段巷道，必须用混凝土砌碹，其各段长度一般不得小于5m。
防水闸门硐室及巷道应采用强度等级不低于C25混凝土砌碹。
硐室与巷道进行混凝土砌筑时，应连续浇注并预埋注浆管，砌筑完毕，应对其壁后反复进行注浆，不得少于三次，其最终注浆压力应大于设计水压的1.5倍，以保证围岩抗压强度不低于混凝土抗压强度。
当硐室承受水压值为高、中压时，应在硐室的迎水面、背水面、门框接触传递段及硐室过水巷等属局部受力段配置一定数量钢筋。
4）防水闸门竣工后，应进行注水耐压试验，水闸门内巷道的长度不得大于15m，注水压力应达到防水闸门的设计压力，稳定时间应连续保持24h以上。
其漏水量应小于10m3/24h。
试验全过程的各种数据，必须有详细记录。
5）防水闸门硐室所承受最大水压值，应根据矿井的水文地质资料和巷道的防水条件确定，其泄水方式可根据通过硐室所处巷道的水沟流量确定，可采用水管泄水或水沟泄水，后一种方式多在泄水管不能满足需要时采用，水沟泄水需设置水沟闸门，水沟位置必须与过车的门洞错开布置，不得上下重叠。
6）防水闸门前应设置安装检修防水闸门的起重梁或起重吊环。
7）通过防水闸门的轨道、电机车架空线、带式输送机等必须灵活易拆，在关闭防水闸门时，能迅速拆卸、断开。
通过硐室墙体的压风管、洒水管等应采用适应水压的高压管并在门外侧安设相应的高压闸阀，所有预埋通过硐室的钢管，应采取防止滑动、位移措施，并与设计压力相一致；通过防水闸门墙内的电缆、管线、管道，安装后必须封堵严密，不得漏水。
中央变电所防水闸门安装措施
中央变电所防水闸门安装安全技术措施一、工程概况根据上级管理部门要求，结合相关管理规定，我矿经研究决定对中央变电所和水泵房通道安装防水闸门各1个，为确保安装期间的安全及安装质量，特编制安全技术措施。
二、施工工艺1、使用风镐扩巷道顶、帮，然后预埋9#工字钢。
2、使用平板车运输闸门至中央变电所外。
3、使用手拉葫芦起吊闸门至安装点。
4、焊接门框加固件。
5、支模浇筑防水闸门硐室。
三、安装技术措施1、防水闸门尺寸：宽1.65m×高1.95m，防水闸门硐室墙体长度为1.0m，墙体采用混凝土砌碹支护；硐室前后断面设计宽度2.2m，直墙高1.3m，净高度2.4m，混凝土砌碹支护。
2、先将防水闸门门框、门板在地面进行分解，然后使用麻绳、手拉葫芦将其固定在平板车上，通过手拉葫芦将其拉紧、固定，每次仅能下放一辆平板车。
3、副斜井绞车提升防水闸门时，应对副斜井上下车场进行警戒，防止人员进入。
4、施工顺序为先施工水泵房通道内防水闸门，后施工中央变电所通道内防水闸门。
5、安装作业前，应使用风镐先将巷道扩刷至设计尺寸；硐室段巷道扩刷断面宽度2.4m，底部挖槽槽深0.2m，扩刷后巷高2.8m，混凝土砌碹支护。
6、首先检查处理施工地点的安全隐患，按照中腰线要求挖出地槽，确保其宽度和深度；然后按照设计要求进行浇筑混凝土。
7、对防水闸门硐室迎水侧巷道进行砌碹，以便防水闸门安装与检修。
8、在防水闸门主体段预埋防水闸门门框，并在门框两侧各焊接3个加固件（上、中、下各1个），加固件由角钢制成，在门框背水侧预埋9#矿用工字钢制成的钢梁。
9、安装完毕后扎筋砌主体段两帮墙，钢筋型号为φ16mm，使用φ8mm圆钢扎钢筋，直墙与半圆拱钢筋插接长度为0.3m；墙体浇筑完毕后做楼板胎进行浇灌混凝土，并按照设计预埋好电缆管道；在门扇悬臂端下方砌一座混凝土墩，托住门扇。
10、对防水闸门硐室背水侧巷道进行砌碹，并预埋拉紧装置。
11、施工水泵房通道防水闸门时，应对中央变电所通道内现有防火闸门进行拆除。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
防水闸门是井下防水的主要安全设施，凡水患威胁严重的矿井，在井下巷道设计布置中，就应在适当地点预留防水闸门硐室和水闸墙的位置，使矿井形成分翼、分水平或分采区隔离开采。
在水患发生时，能够使矿井分区隔离，缩小灾情影响范围，控制水势危害，确保矿井安全。
防水闸门(waterdoor)为预防井下突然涌水而设置的一种带门的矿山防水设施，通常由混凝土墙垛、门框和能开启的门扇组成。
门扇的形状有圆形和矩形两种。
当水的压力超过
3MPa时，可用球面形门扇以抵抗巨大的水压力。
门板一般用铁板或钢板制成，其厚度按水压力大小确定。
当水压力不超过4MPa时，可用36一65mm的钢板制成，或在工字钢两面焊上一定厚度钢板制成;当水压力超过4MPa时，应该用铸铁浇铸而成。
门框的尺寸应该满足运输要求，一般宽为().9一l，。
m，高为1·8一2·。
m。
门框与门扇的接触面做成斜的，其间垫上橡皮板、铅板或浸过焦油的帆布，确保接触面严密不漏水。
井下防水闸门的设计、施工、试验、日常维护以及技术管理等方面的工作，必须严格执行《煤矿安全规程》的有关规定。
现将国内部分煤矿在这方面的经验分类汇集如下，可作为矿井水文地质条件比较复杂的矿井在制定作业规程、安全措施和技术管理工作制度时参考。
防水闸门设置在发生涌水时需要堵截水流而平时需要运输、行人的巷道内，例如，通往水害威胁地区巷道的总汇合处、井底车场、井下水泵房等。
安设防水闸门处的围岩应该稳固、不透水。
混凝土墙垛的四周要楔人岩石内，以承受较大的水压力和不漏水。
防水闸门平时呈敞开状态，它所在处安设短的活动钢轨，发生突水时可以将活动钢轨迅速拆除，把防水闸门关闭。
闸门关闭方向应由来水侧向外侧关闭。
