华为交换机限速方法
华为3COM交换机端口限速
华为3COM交换机端口限速
何黎明;何光明
【期刊名称】《网管员世界》
【年(卷),期】2007(000)019
【摘要】端口限速一般是出于人为的目的，通过端口限速来避免通讯拥塞，是一种预防机制。
在交换机的端口中，存在一些寄存器，是用来计数的，我们可以通过对它进行设置，来达到端口限速的目的。
【总页数】3页(P49-51)
【作者】何黎明;何光明
【作者单位】江西;湖北
【正文语种】中文
【中图分类】TP393.08
【相关文献】
1.华为3Com核心路由交换机通过专业测试 [J],
2.为交换机端口限速 [J], 杜致远
3.网络市场再掀千兆风暴——华为3Com全千兆交换机家族添新成员 [J],
4.华为3Com以太网交换机获殊荣 [J], 王钰
5.主流三层交换机端口限速设置方法总结 [J], 李瑞祥;崔冬梅
因版权原因，仅展示原文概要，查看原文内容请购买。

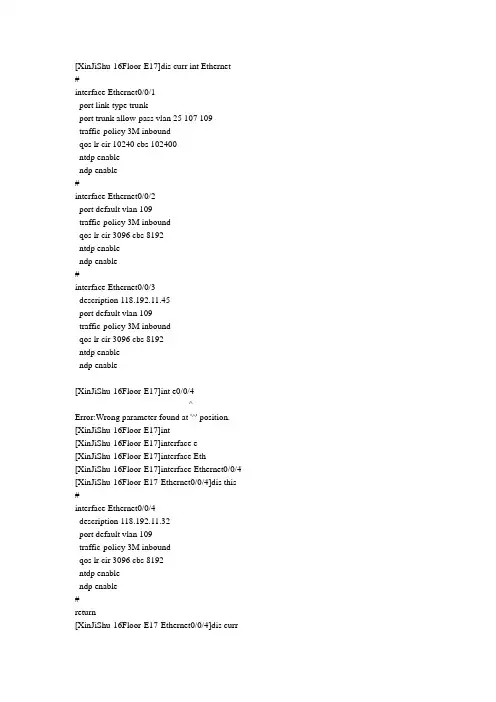

华为交换机限速
[XinJiShu-16Floor-E17]dis curr int Ethernet #interface Ethernet0/0/1port link-type trunkport trunk allow-pass vlan 25 107 109traffic-policy 3M inboundqos lr cir 10240 cbs 102400ntdp enablendp enable#interface Ethernet0/0/2port default vlan 109traffic-policy 3M inboundqos lr cir 3096 cbs 8192ntdp enablendp enable#interface Ethernet0/0/3description 118.192.11.45port default vlan 109traffic-policy 3M inboundqos lr cir 3096 cbs 8192ntdp enablendp enable[XinJiShu-16Floor-E17]int e0/0/4^Error:Wrong parameter found at '^' position. [XinJiShu-16Floor-E17]int[XinJiShu-16Floor-E17]interface e [XinJiShu-16Floor-E17]interface Eth [XinJiShu-16Floor-E17]interface Ethernet0/0/4 [XinJiShu-16Floor-E17-Ethernet0/0/4]dis this #interface Ethernet0/0/4description 118.192.11.32port default vlan 109traffic-policy 3M inboundqos lr cir 3096 cbs 8192ntdp enablendp enable#return[XinJiShu-16Floor-E17-Ethernet0/0/4]dis curr#sysname XinJiShu-16Floor-E17#info-center source default channel 2 log level debugging trap level informational info-center loghost source Vlanif25info-center loghost 218.240.42.22info-center loghost 218.240.42.34#vlan batch 1 25 100 105 107 109#bpdu enable#cluster enablentdp enablentdp hop 16ndp enable#vlan 25description management-vlan##radius-server template wlgtradius-server shared-key wladmradius-server authentication 218.240.42.34 1812radius-server accounting 218.240.42.34 1813undo radius-server user-name domain-included#acl number 2000rule 0 permit source 218.240.40.0 0.0.0.255rule 1 permit source 110.232.32.0 0.0.0.255rule 2 permit source 218.240.42.22 0rule 5 permit source 218.240.39.0 0.0.0.255#acl number 2999rule 0 permit source 192.168.0.0 0.0.255.255rule 1 permit source 218.240.40.0 0.0.3.255rule 2 permit source 110.232.32.0 0.0.0.255rule 3 permit source 10.10.0.0 0.0.255.255#traffic classifier 10Mif-match anytraffic classifier 3Mif-match anytraffic classifier 100GONGif-match any#traffic behavior 10Mcar cir 10240 cbs 102400traffic behavior 3Mcar cir 3096 cbs 8192traffic behavior 100GONGcar cir 2048 cbs 20480#traffic policy 10Mclassifier 10M behavior 10Mtraffic policy 3Mclassifier 3M behavior 3Mtraffic policy 100GONGclassifier 100GONG behavior 100GONG #interface Vlanif25ip address 10.10.5.17 255.255.255.0#interface Ethernet0/0/1port link-type trunkport trunk allow-pass vlan 25 107 109 traffic-policy 3M inboundqos lr cir 10240 cbs 102400ntdp enablendp enable#interface Ethernet0/0/2port default vlan 109traffic-policy 3M inboundqos lr cir 3096 cbs 8192ntdp enablendp enable#interface Ethernet0/0/3description 118.192.11.45port default vlan 109traffic-policy 3M inboundqos lr cir 3096 cbs 8192ntdp enablendp enable#interface Ethernet0/0/4description 118.192.11.32port default vlan 109 traffic-policy 3M inbound qos lr cir 3096 cbs 8192 ntdp enablendp enable#interface Ethernet0/0/5 description 118.192.11.36 port default vlan 109 traffic-policy 3M inbound qos lr cir 3096 cbs 8192 ntdp enablendp enable#interface Ethernet0/0/6 description 118.192.11.34 port default vlan 109 traffic-policy 3M inbound qos lr cir 3096 cbs 8192 ntdp enablendp enable#interface Ethernet0/0/7 description 118.192.11.35 port default vlan 109 traffic-policy 3M inbound qos lr cir 3096 cbs 8192 ntdp enablendp enable#interface Ethernet0/0/8 description 118.192.11.38 port default vlan 109 traffic-policy 10M inbound qos lr cir 10240 cbs 102400 ntdp enablendp enable#interface Ethernet0/0/9 description 118.192.11.252 port default vlan 109 traffic-policy 3M inbound qos lr cir 3096 cbs 8192 ntdp enablendp enable#interface Ethernet0/0/10description 118.192.11.46port default vlan 109traffic-policy 3M inboundqos lr cir 3096 cbs 8192[XinJiShu-16Floor-E17-Ethernet0/0/4][XinJiShu-16Floor-E17-Ethernet0/0/4]dis curr#sysname XinJiShu-16Floor-E17#info-center source default channel 2 log level debugging trap level informational info-center loghost source Vlanif25info-center loghost 218.240.42.22info-center loghost 218.240.42.34#vlan batch 1 25 100 105 107 109#bpdu enable#cluster enablentdp enablentdp hop 16ndp enable#vlan 25description management-vlan##radius-server template wlgtradius-server shared-key wladmradius-server authentication 218.240.42.34 1812radius-server accounting 218.240.42.34 1813undo radius-server user-name domain-included#acl number 2000rule 0 permit source 218.240.40.0 0.0.0.255rule 1 permit source 110.232.32.0 0.0.0.255rule 2 permit source 218.240.42.22 0rule 5 permit source 218.240.39.0 0.0.0.255#acl number 2999rule 0 permit source 192.168.0.0 0.0.255.255rule 1 permit source 218.240.40.0 0.0.3.255rule 2 permit source 110.232.32.0 0.0.0.255rule 3 permit source 10.10.0.0 0.0.255.255#traffic classifier 10Mif-match anytraffic classifier 3Mif-match anytraffic classifier 100GONGif-match any#traffic behavior 10Mcar cir 10240 cbs 102400traffic behavior 3Mcar cir 3096 cbs 8192traffic behavior 100GONGcar cir 2048 cbs 20480#traffic policy 10Mclassifier 10M behavior 10Mtraffic policy 3Mclassifier 3M behavior 3Mtraffic policy 100GONGclassifier 100GONG behavior 100GONG#interface Vlanif25ip address 10.10.5.17 255.255.255.0[XinJiShu-16Floor-E17-Ethernet0/0/4]dis this#interface Ethernet0/0/4description 118.192.11.32port default vlan 109traffic-policy 3M inboundqos lr cir 3096 cbs 8192ntdp enablendp enable#return[XinJiShu-16Floor-E17-Ethernet0/0/4]qo[XinJiShu-16Floor-E17-Ethernet0/0/4]qos l [XinJiShu-16Floor-E17-Ethernet0/0/4]qos lr cir [XinJiShu-16Floor-E17-Ethernet0/0/4]qos lr cir 1024 cb[XinJiShu-16Floor-E17-Ethernet0/0/4]qos lr cir 1024 cbs 8192[XinJiShu-16Floor-E17-Ethernet0/0/4]dis int e0/0/4Ethernet0/0/4 current state : UPDescription : 118.192.11.32, Switch PortPVID : 109The Maximum Transmit Unit is 1500 bytesInternet protocol processing : disabledIP Sending Frames' Format is PKTFMT_ETHNT_2, Hardware address is 0025-9e08-28ef AUTO NEGOTIATION, SPEED 100M, DUPLEX FULL, LOOPBACK NOT SET; Transmitter's pause : disable, Receiver's pause : disable ;Last 300 seconds input rate: 2903496 bits/sec, 2137 packets/secLast 300 seconds output rate: 2716272 bits/sec, 2110 packets/secLast 300 seconds Multicast input rate: 0 packets/secLast 300 seconds Multicast output rate: 0 packets/secInput: 1236143369 Packets, 804125395358 Bytes493978 Broadcasts, 277 Multicasts0 Oversizes, 0 Undersizes15 FCSs, 0 PausesOutput: 1266672444 Packets, 292392244923 Bytes82200784 Broadcasts, 2212435 Multicasts0 Oversizes, 0 Defers[XinJiShu-16Floor-E17-Ethernet0/0/4][XinJiShu-16Floor-E17-Ethernet0/0/4][XinJiShu-16Floor-E17-Ethernet0/0/4][XinJiShu-16Floor-E17-Ethernet0/0/4][XinJiShu-16Floor-E17-Ethernet0/0/4]q[XinJiShu-16Floor-E17]dis curr#sysname XinJiShu-16Floor-E17#info-center source default channel 2 log level debugging trap level informationalinfo-center loghost source Vlanif25info-center loghost 218.240.42.22info-center loghost 218.240.42.34#vlan batch 1 25 100 105 107 109#bpdu enable#cluster enablentdp enablentdp hop 16ndp enable#vlan 25description management-vlan##radius-server template wlgtradius-server shared-key wladmradius-server authentication 218.240.42.34 1812 radius-server accounting 218.240.42.34 1813 undo radius-server user-name domain-included #acl number 2000rule 0 permit source 218.240.40.0 0.0.0.255 rule 1 permit source 110.232.32.0 0.0.0.255 rule 2 permit source 218.240.42.22 0rule 5 permit source 218.240.39.0 0.0.0.255#acl number 2999rule 0 permit source 192.168.0.0 0.0.255.255 rule 1 permit source 218.240.40.0 0.0.3.255 rule 2 permit source 110.232.32.0 0.0.0.255 rule 3 permit source 10.10.0.0 0.0.255.255#traffic classifier 10Mif-match anytraffic classifier 3Mif-match anytraffic classifier 100GONGif-match any#traffic behavior 10Mcar cir 10240 cbs 102400traffic behavior 3Mcar cir 3096 cbs 8192traffic behavior 100GONGcar cir 2048 cbs 20480#traffic policy 10Mclassifier 10M behavior 10Mtraffic policy 3Mclassifier 3M behavior 3Mtraffic policy 100GONGclassifier 100GONG behavior 100GONG#interface Vlanif25ip address 10.10.5.17 255.255.255.0#interface Ethernet0/0/1port link-type trunkport trunk allow-pass vlan 25 107 109traffic-policy 3M inboundqos lr cir 10240 cbs 102400ntdp enable[XinJiShu-16Floor-E17]traff[XinJiShu-16Floor-E17]traffic be[XinJiShu-16Floor-E17]traffic behavior 1M[XinJiShu-16Floor-E17-behavior-1M]car cir 1024 cbs 10240 [XinJiShu-16Floor-E17-behavior-1M]q[XinJiShu-16Floor-E17]trffi[XinJiShu-16Floor-E17]traf[XinJiShu-16Floor-E17]traffic pol[XinJiShu-16Floor-E17]traffic policy 1M[XinJiShu-16Floor-E17-trafficpolicy-1M]q[XinJiShu-16Floor-E17]traffi[XinJiShu-16Floor-E17]traffic cl[XinJiShu-16Floor-E17]traffic classifier 1M[XinJiShu-16Floor-E17-classifier-1M]if[XinJiShu-16Floor-E17-classifier-1M]if-match any [XinJiShu-16Floor-E17-classifier-1M]q[XinJiShu-16Floor-E17]traff[XinJiShu-16Floor-E17]traffic po[XinJiShu-16Floor-E17]traffic policy 1M[XinJiShu-16Floor-E17-trafficpolicy-1M]tr[XinJiShu-16Floor-E17-trafficpolicy-1M]b[XinJiShu-16Floor-E17-trafficpolicy-1M][XinJiShu-16Floor-E17-trafficpolicy-1M]cl[XinJiShu-16Floor-E17-trafficpolicy-1M]classifier ? STRING<1-31> Name of classifier[XinJiShu-16Floor-E17-trafficpolicy-1M]classifier 1M ? behavior Configure traffic behavior[XinJiShu-16Floor-E17-trafficpolicy-1M]classifier 1M be[XinJiShu-16Floor-E17-trafficpolicy-1M]classifier 1M behavior 1M [XinJiShu-16Floor-E17-trafficpolicy-1M]q[XinJiShu-16Floor-E17]int e0/0/4^Error:Wrong parameter found at '^' position.[XinJiShu-16Floor-E17]int[XinJiShu-16Floor-E17]interface e[XinJiShu-16Floor-E17]interface Eth[XinJiShu-16Floor-E17]interface Ethernet0/0/4[XinJiShu-16Floor-E17-Ethernet0/0/4]dis this#interface Ethernet0/0/4description 118.192.11.32port default vlan 109traffic-policy 3M inboundqos lr cir 1024 cbs 8192ntdp enablendp enable#return[XinJiShu-16Floor-E17-Ethernet0/0/4][XinJiShu-16Floor-E17-Ethernet0/0/4]undo traff[XinJiShu-16Floor-E17-Ethernet0/0/4]undo traffic-po [XinJiShu-16Floor-E17-Ethernet0/0/4]undo traffic-policy in [XinJiShu-16Floor-E17-Ethernet0/0/4]traff[XinJiShu-16Floor-E17-Ethernet0/0/4]traffic-po[XinJiShu-16Floor-E17-Ethernet0/0/4]traffic-policy 1M in [XinJiShu-16Floor-E17-Ethernet0/0/4]traffic-policy 1M inbound [XinJiShu-16Floor-E17-Ethernet0/0/4]dis htis^Error:Unrecognized command found at '^' position.[XinJiShu-16Floor-E17-Ethernet0/0/4]dis this#interface Ethernet0/0/4description 118.192.11.32port default vlan 109traffic-policy 1M inboundqos lr cir 1024 cbs 8192ntdp enablendp enable#return[XinJiShu-16Floor-E17-Ethernet0/0/4][XinJiShu-16Floor-E17-Ethernet0/0/4][XinJiShu-16Floor-E17-Ethernet0/0/4]q[XinJiShu-16Floor-E17]q<XinJiShu-16Floor-E17>sav<XinJiShu-16Floor-E17>saveThe current configuration will be written to the device.Are you sure to continue?[Y/N]yNow saving the current configuration to the device................................... Info: The current configuration was saved to the device successfully.<XinJiShu-16Floor-E17><XinJiShu-16Floor-E17>Note: The max number of VTY users is 5, and the current number of VTY users on line is 0.Connection closed by foreign host.。
华为交换机配置实例
华为QuidWay交换机配置命令手册1、开始13910093建立本地配置环境，将主机的串口通过配置电缆与以太网交换机的Console口连接。
在主机上运行终端仿真程序（如Windows的超级终端等），设置终端通信参数为：波特率为9600bit/s、8位数据位、1位停止位、无校验和无流控，并选择终端类型为VT100。
以太网交换机上电，终端上显示以太网交换机自检信息，自检结束后提示用户键入回车，之后将出现命令行提示符（如<Quidway>）。
键入命令，配置以太网交换机或查看以太网交换机运行状态。
需要帮助可以随时键入"?"2、命令视图(1)用户视图(查看交换机的简单运行状态和统计信息)<Quidway>:与交换机建立连接即进入(2)系统视图(配置系统参数)[Quidway]:在用户视图下键入system-view(3)以太网端口视图(配置以太网端口参数)[Quidway-Ethernet0/1]:在系统视图下键入interface ethernet 0/0/1(4)VLAN视图(配置VLAN参数)[Quidway-Vlan1]:在系统视图下键入vlan 1(5)VLAN接口视图(配置VLAN和VLAN汇聚对应的IP接口参数)[Quidway-Vlan-interface1]:在系统视图下键入interface vlan-interface 1(6)本地用户视图(配置本地用户参数)[Quidway-luser-user1]:在系统视图下键入local-useruser1(7)用户界面视图(配置用户界面参数)[Quidway-ui0]:在系统视图下键入user-interface3、其他命令设置系统时间和时区<Quidway>clock time Beijing?add 8<Quidway>clock datetime 12:00:00 2005/01/23设置交换机的名称[Quidway]sysname TRAIN-3026-1[TRAIN-3026-1]配置用户登录[Quidway]user-interface vty 0 4[Quidway-ui-vty0]authentication-mode scheme创建本地用户[Quidway]local-user huawei[Quidway-luser-huawei]password simple huawei[Quidway-luser-huawei] service-type telnet level 34、VLAN配置方法『配置环境参数』SwitchA端口E0/1属于VLAN2，E0/2属于VLAN3『组网需求』把交换机端口E0/1加入到VLAN2 ，E0/2加入到VLAN3数据配置步骤『VLAN配置流程』(1)缺省情况下所有端口都属于VLAN 1，并且端口是access端口，一个access端口只能属于一个vlan；(2)如果端口是access端口，则把端口加入到另外一个vlan的同时，系统自动把该端口从原来的vlan中删除掉；(3)除了VLAN1，如果VLAN XX不存在，在系统视图下键入VLAN XX，则创建VLAN XX并进入VLAN视图；如果VLAN XX已经存在，则进入VLAN视图。
交换机端口限速设置、交换机如何限制网速
交换机端口限速设置、交换机如何限制网速交换机端口限速设置、交换机要限制网速，该怎么办呢，那么交换机端口限速设置、交换机如何限制网速?下面是店铺收集整理的交换机端口限速设置、交换机如何限制网速，希望对大家有帮助~~交换机端口限速设置、交换机限制网速的方法一、通过交换机端口限速的方法来实现局域网网速控制和上网流量管理。
由于很多电脑都是连接在单位的交换机的端口上，因此控制交换机端口网速也就直接控制了电脑网速。
并且，当前企业交换机很多都是带网管功能的智能交换机，可以实现有效的端口网速限制。
设置方法：在交换机的“端口管理”这里，通常会找到“端口限速”，然后点击这里，就可以为交换机各个端口设置网速，同时还可以为不同端口设置不同的网速，这样对于一些重要的电脑，如服务器、经理电脑或另外接交换机的电脑设置较高的带宽，从而实现了网络资源的优化、合理分配，保证关键电脑或应用可以享受较高的网速，从而可以更加便捷地开展工作，让带宽真正为企业创造价值。
图：交换机端口限速设置但是交换机限制网速、分配带宽也面临着一些不足：设置网速较为复杂，尤其是对于一些核心交换机、三层交换机等，需要在不同VLAN的不同端口分别设置网速，并且有些交换机还是基于命令来操作，从而不太合适一般网管员的需要;同时，交换机分配网速、限制局域网网速一般只能限制在一个固定的值，对于电脑在某些情况下需要较大带宽时，往往不能够灵活设置，从而不利于实现带宽的灵活限制。
此外，对于一些中小型企业，由于很多采用普通的二层交换机，常常没有端口限速的功能，因此不利于实现网速控制。
最后，由于交换机无法有效阻止局域网P2P软件的使用，尤其是迅雷、BT、电驴、PPS、PPlive等网络电视软件，因此即便限制了网速，也无法从根源上消除局域网网速被某些电脑过量占用的情况发生，不能从根源上治理局域网网络资源捉襟见肘的情况。
二、通过局域网网速分配软件、局域网网速监控软件来实现局域网网速控制。

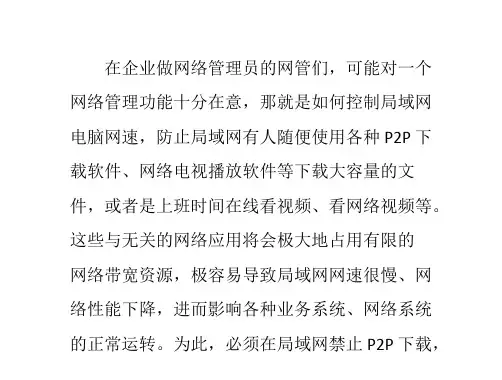

交换机怎么设置网速、交换机控制网速的方法
也大都集成了局域网网速控制、网络流量监控功
能，可以在很大程度上实现局域网流量控制了。
无愁是我，不似今年”。多年以后，你若还记得我，假设在某个路口我们有缘相
交换机限制网速的功能实现，既可以对局域网单
个 IP 地址进行限速、IP 地址段限速，又可以对 电脑上行流量和下行流量分布进行限制，实现双 向限速，从而既可以控制电脑上传、外发的流量 大小，又可以控制电脑下载速度、下行流量的控 制。如下图所示：图：交换机限制网速的设置但 是，由于交换机会强行限制电脑上行网速或下行
网速到一个固定的值，因此在电脑需要较大带宽
用于时，也会被限制住；同时，即便你限制了电
脑网速，但是由于交换机通常无法有效限制 P2P
下载，尤其是禁止迅雷下载、限制快车下载、禁 止 PPS 影音、屏蔽 QQlive 网络电视等，因此如 果电脑开着这些 P2P 软件进行长时间的下载，同 样也会对网速产生较大的影响，同样会导致电脑 网速变慢的情况发生。此外，由于交换机无法进 行全面的上网行为管理，员工上班玩游戏、炒股、
以在根源上彻底防止局域网抢网速、抢带宽和抢
流量的行为。如下图所示：图：局域网带宽分配、
无愁是我，不似今年”。多年以后，你若还记得我，假设在某个路口我们有缘相
网速控制功能图：局域网 P2P 下载限制、禁止在
线看视频总之，通过局域网网络设备和通过专门 的局域网上网控制软件都可以实现对局域网网 速限制、网络流量控制。只不过相对于路由器、 交换机等网络设备来说，通过专门的网络控制软 件不仅可以限制局域网电脑网速、查看和控制局 域网网络流量，而且还可以实现对局域网上网行
速，因为一些电脑即便没有使用 P2P 软件、没有
在线看视频，对网速的占用依然也较大，尤其是
H3C 华为交换机限速
H3C 华为交换机限速H3C华为交换机限速有以下方法：line-rate(lr)speedtraffic-limitqos carH3C华为交换机端口限速二层较为准确（如：lr,speed),三层不准确（如：traffic-linit,qos car)lr :E050：(可信度100%)[Quidway-Ethernet0/1]line-rate ?INTEGER<1-100> Target rate(MbpsS5500：(可信度100%)[S5500-GigabitEthernet1/0/1]qos lr outbound cir ?INTEGER<64-1000000> Committed Information Rate(kbps), it must be a multiple of 64speed : (可信度100%)[S5500-GigabitEthernet1/0/1]speed ?10 Specify speed of current port 10Mb/s100 Specify speed of current port 100Mb/s1000 Specify speed of current port 1000Mb/sauto Enable port's speed negotiation automaticallytraffic-limit : (可信度50%,当设定50M时，带宽为7M左右；当设定10M 时，带宽为1M左右)[Quidway E050-Ethernet0/1]traffic-limit inbound ip-group 2000 ?INTEGER<1-100> Target rate(Mbps)link-group Apply the link-based aclrule Specify the ID of acl ruleqos car :(s5500)(可信度50%,当设定9.6M时，带宽为5M左右)acl number 2000rule 0 permit source 10.0.0.0 0.0.0.255traffic classifier liukong operator andif-match acl 2000traffic behavior liukongcar cir 9600 cbs 200000 ebs 4000 green pass red discard yellow passqos policy liukongclassifier liukong behavior liukonginterface GigabitEthernet1/0/1qos apply policy liukong inbound补充说明：交换机端口限速2000_EI系列以上的交换机都可以限速!限速不同的交换机限速的方式不一样!2000_EI直接在端口视图下面输入LINE-RATE (4 )参数可选!端口限速配置1功能需求及组网说明端口限速配置『配置环境参数』1. PC1和PC2的IP地址分别为10.10.1.1/24、10.10.1.2/24『组网需求』1. 在SwitchA上配置端口限速，将PC1的下载速率限制在3Mbps，同时将PC1的上传速率限制在1Mbps2数据配置步骤『S2000EI系列交换机端口限速配置流程』使用以太网物理端口下面的line-rate命令，来对该端口的出、入报文进行流量限速。
华为H3C交换机怎么限速设置教程.doc
华为H3C交换机怎么限速设置教程方法步骤1、登陆华为H3C交换机控制系统：在浏览器网址栏输入192.168.1.1后回车，出现登陆界面，输入用户名admin，密码若没有修改的话一般默认也为admin2、登陆华为H3C交换机控制系统后的界面，会展示交换机一些运行基本情况3、在控制界面左侧选择对应选项，按顺序选择进入网速控制设置项4、在IP流量限制界面，勾选启用IP流量限制，填写起始IP，限速为双向限速(意思是下载和上传都限制)，设置你想限制的最高上传速度和最高下载速度。
特别注意：在绝大多数家庭网络上传速度最大也就是56K，所以设置更高没有意义，这里建议设置40-50之间，是为了避免下载软件占用满速的上传带宽而导致一些其他软件的网络请求超时或失败。
设置完成后点增加PS:如果要把自己排除在限制之外，那么将以上步骤设置两遍，如你的内网IP为192.168.1.10,那么第一次增加起始IP 就从192.168.1.1到192.168.1.9，第二次增加从192.168.1.11到192.168.1.200，这样就跨过了自己的IP，那么你的主机就不在限制范围内。
IP尾数最大255，不过一般没有这么多机器。
5、增加设置后核对设置内容，然后点确定6、设置成功7、检查设置后的效果，在控制界面选择左边的选项进入查看目前在线的主机带宽使用情况，按图示步骤选择选项8、设置成功后的在线主机带宽使用情况，可以看到最高带宽使用情况低于刚才设置的下行带宽速度。
设置完成补充：交换机基本使用方法作为基本核心交换机使用，连接多个有线设备使用：网络结构如下图，基本连接参考上面的【方法/步骤1：基本连接方式】作为网络隔离使用：对于一些功能好的交换机，可以通过模式选择开关选择网络隔离模式，实现网络隔离的作用，可以只允许普通端口和UPlink端口通讯，普通端口之间是相互隔离不可以通讯的除了作为核心交换机(中心交换机)使用，还可以作为扩展交换机(接入交换机)来扩展网络放在路由器上方，扩展网络供应商的网络线路(用于一条线路多个IP的网络)，连接之后不同的路由器用不同的IP连接至公网相关阅读：交换机硬件故障常见问题电源故障：由于外部供电不稳定，或者电源线路老化或者雷击等原因导致电源损坏或者风扇停止，从而不能正常工作。
华为交换机限速文档
华为：S2300，S5000，S5700，S5120，S3900一、华为S2300交换机如何配置端口限速使用QOS命令来配置(网络带宽的10M、100M和1000M的单位是bps（即bit/s，位/秒）,而我们通常所说的100M大小的文件，这里的单位是Byte，而1Byte=8bit，显然100M bit=（100/8）M Byte=12.5M Byte)qos lr命令用来在接口出方向上实施限速。
undo qos lr命令用来禁止接口出方向上的限速。
命令格式qos lr cir cir cbs cbsundo qos lrcir cir表示承诺信息速率。
整数形式，取值范围是64～接口自身带宽（例如Ethernet接口带宽为100000，GE接口带宽为1000000），单位是kbit/s。
cbs cbs表示承诺突发尺寸。
整数形式，取值范围是8192～1040384，单位是byte。
8192Kbps=1M=1024KBit使用实例1:在接口GigabitEthernet0/0/1上带宽限制为20M<Quidway> system-view[Quidway] interface gigabitethernet 0/0/1[Quidway-GigabitEthernet0/0/1]qos lr inbound cir 20480 cbs 1040384[Quidway-GigabitEthernet0/0/1]qos lr outbound cir 20480 cbs 1040384[Quidway] display cur<Quidway>save二、华为S5000交换机如何配置端口限速设置端口限速后，可以对进出端口的报文的速率进行限制，以维持网络的有序运行。
配置命令说明：Inbound：对入端口报文进行限速Outbound：对出端口报文进行限速Rate-level：速率级别，取值范围是1-32的整数，设置后的速率为：粒度*速率级别。
华为H3C交换机怎么限速设置教程
华为H3C交换机怎么限速设置教程交换机的主要功能包括物理编址、网络拓扑结构、错误校验、帧序列以及流控。
交换机还具备了一些新的功能，如对VLAN(虚拟局域网)的支持、对链路汇聚的支持，甚至有的还具有防火墙的功能。
有时为了网速需要，会在华为H3C交换机控制系统里设置网速限制，以控制占用带宽问题。
方法步骤1、登陆华为H3C交换机控制系统：在浏览器网址栏输入192.168.1.1后回车，出现登陆界面，输入用户名admin，密码若没有修改的话一般默认也为admin2、登陆华为H3C交换机控制系统后的界面，会展示交换机一些运行基本情况3、在控制界面左侧选择对应选项，按顺序选择进入网速控制设置项4、在IP流量限制界面，勾选启用IP流量限制，填写起始IP，限速为双向限速(意思是下载和上传都限制)，设置你想限制的最高上传速度和最高下载速度。
特别注意：在绝大多数家庭网络上传速度最大也就是56K，所以设置更高没有意义，这里建议设置40-50之间，是为了避免下载软件占用满速的上传带宽而导致一些其他软件的网络请求超时或失败。
设置完成后点增加PS:如果要把自己排除在限制之外，那么将以上步骤设置两遍，如你的内网IP为192.168.1.10,那么第一次增加起始IP就从192.168.1.1到192.168.1.9，第二次增加从192.168.1.11到192.168.1.200，这样就跨过了自己的IP，那么你的主机就不在限制范围内。
IP尾数最大255，不过一般没有这么多机器。
5、增加设置后核对设置内容，然后点确定6、设置成功7、检查设置后的效果，在控制界面选择左边的选项进入查看目前在线的主机带宽使用情况，按图示步骤选择选项8、设置成功后的在线主机带宽使用情况，可以看到最高带宽使用情况低于刚才设置的下行带宽速度。
设置完成补充：交换机基本使用方法作为基本核心交换机使用，连接多个有线设备使用：网络结构如下图，基本连接参考上面的【方法/步骤1：基本连接方式】作为网络隔离使用：对于一些功能好的交换机，可以通过模式选择开关选择网络隔离模式，实现网络隔离的作用，可以只允许普通端口和UPlink端口通讯，普通端口之间是相互隔离不可以通讯的除了作为核心交换机(中心交换机)使用，还可以作为扩展交换机(接入交换机)来扩展网络放在路由器上方，扩展网络供应商的网络线路(用于一条线路多个IP的网络)，连接之后不同的路由器用不同的IP连接至公网相关阅读：交换机硬件故障常见问题电源故障：由于外部供电不稳定，或者电源线路老化或者雷击等原因导致电源损坏或者风扇停止，从而不能正常工作。
H3CS5120-EI做限速的方法
H3CS5120-EI做限速的方法和大家分享一下H3C S5120-EI交换机做限速的方法。
这款交换机端口限速只支持出方向，入方向上只能基于IP做QoS限速，并且将QoS应用在接口上时也只支持入方向。
1、出方向限速<switch>system-view #进入配置模式[switch]interface GigabitEthernet 1/0/1[switch]qos lr outbound cir 512 #将端口出方向限制为512K2、入方向限速配置设备Device A：# 配置acl 2002，匹配来源于指定IP的报文流。
<DeviceA> system-view[DeviceA] acl number 2002[DeviceA-acl-basic-2002] rule permit source 1.1.1.2 0[DeviceA-acl-basic-2002] quit#创建流分类host，匹配规则为ACL 2002。
[DeviceA] traffic classifier host[DeviceA-classifier-host] if-match acl 2002[DeviceA-classifier-host] quit# 创建流行为host，动作为流量监管，cir为256kbps，由于默认对红色报文的处理方式就是丢弃，因此无需配置。
[DeviceA] traffic behavior host[DeviceA-behavior-host] car cir 256[DeviceA-behavior-host] quit# 创建QoS策略，命名为car；将流分类host和流行为host进行关联。
[DeviceA] qos policy car[DeviceA-qospolicy-car] classifier host behavior host[DeviceA-qospolicy-car] quit# 将QoS策略car应用到端口GigabitEthernet1/0/1的入方向上。
主流三层交换机端口限速设置方法总结
H3C华为交换机如何限制网络端口带宽
H3C华为交换机如何限制网络端口带宽
H3C华为交换机如何限制网络端口带宽
知道H3C华为交换机如何限制网络端口带宽的吗，H3C华为交换机限制网络端口带宽有什么方法呢?下面是店铺收集整理的H3C华为交换机如何限制网络端口带宽，希望对大家有帮助~~
H3C华为交换机限制网络端口带宽的方法
工具/原料
电脑一台
方法/步骤
首先，打开我们的网卡设置界面，确保我们的ip地址与交换机的管理ip地址在同一个网段
我们在浏览器的地址栏上输入交换机的管理ip，输入正确的账户密码
点击主界面右边的选项进入端口管理界面
在右边的界面我们看到有端口限速的选项我们点击进去会看到我们这个交换机下面的多有端口的带宽情况，默认情况下是不限速的我们点击其中一个我们需要限制的端口进去输入我们需要限制的带宽，我们在这里可以限制某个端口的上行和下行带宽，输入完毕后点击确定带宽限制完毕。
交换机配置(一)端口限速基本配置
怪狗交换机配置（一）端口限速基本配置交换机配置（二）端口绑定基本配置交换机配置（三）ACL基本配置交换机配置（四）密码恢复交换机配置（五）三层交换配置交换机配置（六）端口镜像配置交换机配置（七）DHCP配置交换机配置（八）配置文件管理交换机配置（九）远程管理配置交换机配置（十）STP配置交换机配置（十一）私有VLAN配置交换机配置（十二）端口trunk、hybrid应用配置交换机配置（十三）同一VLAN内部端口之间隔离交换机配置（十四）S系列交换机实现不同VLAN之间互访的配置怪狗交换机配置（一）端口限速基本配置华为3Com 2000_EI、S2000-SI、S3000-SI、S3026E、S3526E、S3528、S3552、S3900、S3050、S5012、S5024、S5600系列:华为交换机端口限速2000_EI系列以上的交换机都可以限速!限速不同的交换机限速的方式不一样!2000_EI直接在端口视图下面输入LINE-RATE (4 )参数可选!端口限速配置1功能需求及组网说明端口限速配置『配置环境参数』1. PC1和PC2的IP地址分别为10.10.1.1/24、10.10.1.2/24『组网需求』1. 在SwitchA上配置端口限速，将PC1的下载速率限制在3Mbps，同时将PC1的上传速率限制在1Mbps2数据配置步骤『S2000EI系列交换机端口限速配置流程』使用以太网物理端口下面的line-rate命令，来对该端口的出、入报文进行流量限速。
【SwitchA相关配置】1. 进入端口E0/1的配置视图[SwitchA]interface Ethernet 0/12. 对端口E0/1的出方向报文进行流量限速，限制到3Mbps[SwitchA- Ethernet0/1]line-rate outbound 303. 对端口E0/1的入方向报文进行流量限速，限制到1Mbps[SwitchA- Ethernet0/1]line-rate inbound 16【补充说明】报文速率限制级别取值为1～127。
华为交换机限速配置方法
华为交换机限速000_EI系列以上的交换机都可以限速！限速不同的交换机限速的方式不一样！2000_EI直接在端口视图下面输入LINE-RA TE (4 )参数可选！端口限速配置1功能需求及组网说明端口限速配置『配置环境参数』1. PC1和PC2的IP地址分别为10.10.1.1/24、10.10.1.2/24『组网需求』1. 在SwitchA上配置端口限速，将PC1的下载速率限制在3Mbps，同时将PC1的上传速率限制在1Mbps2数据配置步骤『S2000EI系列交换机端口限速配置流程』使用以太网物理端口下面的line-rate命令，来对该端口的出、入报文进行流量限速。
【SwitchA相关配置】1. 进入端口E0/1的配置视图[SwitchA]interface Ethernet 0/12. 对端口E0/1的出方向报文进行流量限速，限制到3Mbps[SwitchA- Ethernet0/1]line-rate outbound 303. 对端口E0/1的入方向报文进行流量限速，限制到1Mbps[SwitchA- Ethernet0/1]line-rate inbound 16【补充说明】报文速率限制级别取值为1～127。
如果速率限制级别取值在1～28范围内，则速率限制的粒度为64Kbps，这种情况下，当设置的级别为N，则端口上限制的速率大小为N*64K；如果速率限制级别取值在29～127范围内，则速率限制的粒度为1Mbps，这种情况下，当设置的级别为N，则端口上限制的速率大小为(N-27)*1Mbps。
此系列交换机的具体型号包括：S2008-EI、S2016-EI和S2403H-EI。
『S2000-SI和S3000-SI系列交换机端口限速配置流程』使用以太网物理端口下面的line-rate命令，来对该端口的出、入报文进行流量限速。
【SwitchA相关配置】1. 进入端口E0/1的配置视图[SwitchA]interface Ethernet 0/12. 对端口E0/1的出方向报文进行流量限速，限制到6Mbps[SwitchA- Ethernet0/1]line-rate outbound 23. 对端口E0/1的入方向报文进行流量限速，限制到3Mbps[SwitchA- Ethernet0/1]line-rate inbound 1【补充说明】对端口发送或接收报文限制的总速率，这里以8个级别来表示，取值范围为1～8，含义为：端口工作在10M速率时，1～8分别表示312K，625K，938K，1.25M，2M，4M，6M，8M；端口工作在100M速率时，1～8分别表示3.12M，6.25M，9.38M，12.5M，20M，40M，60M，80M。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
华为交换机端口限速配置说明发表时间:2011-11-09 14:57评论:0条
-
2000_EI系列以上的交换机都可以限速!
限速不同的交换机限速的方式不一样!
2000_EI直接在端口视图下面输入LINE-RA TE (4 )参数可选!
NT: 2em">端口限速配置
1功能需求及组网说明
端口限速配置
『配置环境参数』
1. PC1和PC2的IP地址分别为10.10.1.1/24、10.10.1.2/24
『组网需求』
1. 在SwitchA上配置端口限速，将PC1的下载速率限制在3Mbps，同时将PC1的上传速率限制在1Mbps
2数据配置步骤
『S2000EI系列交换机端口限速配置流程』
使用以太网物理端口下面的line-rate命令，来对该端口的出、入报文进行流量限速。
【SwitchA相关配置】
1. 进入端口E0/1的配置视图
[SwitchA]interface Ethernet 0/1
2. 对端口E0/1的出方向报文进行流量限速，限制到3Mbps
[SwitchA- Ethernet0/1]line-rate outbound 30
3. 对端口E0/1的入方向报文进行流量限速，限制到1Mbps
[SwitchA- Ethernet0/1]line-rate inbound 16
【补充说明】
报文速率限制级别取值为1～127。
如果速率限制级别取值在1～28范围内，则速率限制的粒度为64Kbps，这种情况下，当设置的级别为N，则端口上限制的速率大小为N*64K；如果速率限制级别取值在29～127范围内，则速率限制的粒度为1Mbps，这种情况下，当设置的级别为N，则端口上限制的速率大小为(N-27)*1Mbps。
此系列交换机的具体型号包括：S2008-EI、S2016-EI和S2403H-EI。
『S2000-SI和S3000-SI系列交换机端口限速配置流程』
使用以太网物理端口下面的line-rate命令，来对该端口的出、入报文进行流量限速。
【SwitchA相关配置】
1. 进入端口E0/1的配置视图
[SwitchA]interface Ethernet 0/1
2. 对端口E0/1的出方向报文进行流量限速，限制到6Mbps
[SwitchA- Ethernet0/1]line-rate outbound 2
3. 对端口E0/1的入方向报文进行流量限速，限制到3Mbps
[SwitchA- Ethernet0/1]line-rate inbound 1
【补充说明】
对端口发送或接收报文限制的总速率，这里以8个级别来表示，取值范围为1～8，含义为：端口工作在10M速率时，1～8分别表示312K，625K，938K，1.25M，2M，4M，6M，8M；端口工作在100M速率时，1～8分别表示3.12M，6.25M，9.38M，12.5M，20M，40M，60M，80M。
此系列交换机的具体型号包括：S2026C/Z-SI、S3026C/G/S-SI和E026-SI。
『S3026E、S3526E、S3050、S5012、S5024系列交换机端口限速配置流程』
使用以太网物理端口下面的line-rate命令，对该端口的出方向报文进行流量限速；结合acl，使用以太网物理端口下面的traffic-limit命令，对端口的入方向报文进行流量限速。
【SwitchA相关配置】
1. 进入端口E0/1的配置视图
[SwitchA]interface Ethernet 0/1
2. 对端口E0/1的出方向报文进行流量限速，限制到3Mbps
[SwitchA- Ethernet0/1]line-rate 3
3. 配置acl，定义符合速率限制的数据流
[SwitchA]acl number 4000
[SwitchA-acl-link-4000]rule permit ingress any egress any
4. 对端口E0/1的入方向报文进行流量限速，限制到1Mbps
[SwitchA- Ethernet0/1]traffic-limit inbound link-group 4000 1 exceed drop
【补充说明】
line-rate命令直接对端口的所有出方向数据报文进行流量限制，而traffic- limit命令必须结合
acl使用，对匹配了指定访问控制列表规则的数据报文进行流量限制。
在配置acl的时候，也可以通过配置三层访问规则，来对指定的源或目的网段报文，进行端口的入方向数据报文进行流量限制。
端口出入方向限速的粒度为1Mbps。
此系列交换机的具体型号包括：S3026E/C/G/T、S3526E/C/EF、S3050C、S5012G/T和S5024G。
『S3528、S3552系列交换机端口限速配置流程』
使用以太网物理端口下面的traffic-shape和traffic-limit命令，分别来对该端口的出、入报文进行流量限速。
【SwitchA相关配置】
1. 进入端口E0/1的配置视图
[SwitchA]interface Ethernet 0/1
2. 对端口E0/1的出方向报文进行流量限速，限制到3Mbps
[SwitchA- Ethernet0/1]traffic-shape 3250 3250
3. 配置acl，定义符合速率限制的数据流
[SwitchA]acl number 4000
[SwitchA-acl-link-4000]rule permit ingress any egress any
4. 对端口E0/1的入方向报文进行流量限速，限制到1Mbps
[SwitchA- Ethernet0/1]traffic-limit inbound link-group 4000 1000 150000 150000 1000 exceed drop
【补充说明】
此系列交换机的具体型号包括：S3528G/P和S3552G/P/F。
『S3900系列交换机端口限速配置流程』
使用以太网物理端口下面的line-rate命令，对该端口的出方向报文进行流量限速；结合acl，使用以太网物理端口下面的traffic-limit命令，对匹配指定访问控制列表规则的端口入方向数据报文进行流量限制。
【SwitchA相关配置】
1. 进入端口E1/0/1的配置视图
[SwitchA]interface Ethernet 1/0/1
2. 对端口E0/1的出方向报文进行流量限速，限制到3Mbps
[SwitchA- Ethernet1/0/1]line-rate 3000
3. 配置acl，定义符合速率限制的数据流
[SwitchA]acl number 4000
[SwitchA-acl-link-4000]rule permit ingress any egress any
4. 对端口E0/1的入方向报文进行流量限速，限制到1Mbps
[SwitchA- Ethernet1/0/1]traffic-limit inbound link-group 4000 1000 exceed drop
【补充说明】
line-rate命令直接对端口的所有出方向数据报文进行流量限制，而traffic- limit命令必须结合acl使用，对匹配了指定访问控制列表规则的数据报文进行流量限制。
在配置acl的时候，也可以通过配置三层访问规则，来对指定的源或目的网段报文，进行端口的入方向数据报文进行流量限制。
端口出入方向限速的粒度为64Kbps。
此系列交换机的具体型号包括：S3924、S3928P/F/TP和S3952P。
『S5600系列交换机端口限速配置流程』
使用以太网物理端口下面的line-rate命令，对该端口的出方向报文进行流量限速；结合acl，使用以太网物理端口下面的traffic-limit命令，对匹配指定访问控制列表规则的端口入方向数据报文进行流量限制。
【SwitchA相关配置】
1. 进入端口E1/0/1的配置视图
[SwitchA]interface Ethernet 1/0/1
2. 对端口E0/1的出方向报文进行流量限速，限制到3Mbps
[SwitchA- Ethernet1/0/1]line-rate 3000
3. 配置acl，定义符合速率限制的数据流
[SwitchA]acl number 4000
[SwitchA-acl-link-4000]rule permit ingress any egress any
4. 对端口E0/1的入方向报文进行流量限速，限制到1Mbps
[SwitchA- Ethernet1/0/1]traffic-limit inbound link-group 4000 1000 exceed drop
【补充说明】
line-rate命令直接对端口的所有出方向数据报文进行流量限制，而traffic- limit命令必须结合acl使用，对匹配了指定访问控制列表规则的数据报文进行流量限制。
在配置acl的时候，也可以通过配置三层访问规则，来对指定的源或目的网段报文，进行端口的入方向数据报文进行流量限制。
端口出入方向限速的粒度为64Kbps。
此系列交换机的具体型号包括：S5624P/F和S5648P。
