接近开关的分类与学习

一、电感式接近开关：只能检测金属物体1.工作原理电感式接近开关属于一种有开关量输出的位置传感器，它由L C高频振荡器和放大处理电路组成，利用金属物体在接近这个能产生电磁场的振荡感应头时，使物体内部产生涡流。

这个涡流反作用于接近开关，使接近开关振荡能力衰减，内部电路的参数发生变化，由此识别出有无金属物体接近，进而控制开关的通或断。

这种接近开关所能检测的物体必须是金属物体。

2.工作流程方框图术语解释1.检测距离:动作距离是指检测体按一定方式移动时，从基准位置（接近开关的感应表面）到开关动作时测得的基准位置到检测面的空间距离。

额定动作距离指接近开关动作距离的标称值。

2.设定距离：接近开关在实际工作中整定的距离，一般为额定动作距离的0.8倍。

3.回差值:动作距离及复位距离之间的绝对值。

4.标准检测体：可使接近开关作比较的金属检测体。

本厂所采用的检测体为正方形的A3钢，厚度为1m m，所采用的边长是接近开关检测面的 2.5倍。

5.输出状态：分常开和常闭。

当无检测物体时，常开型的接近开关所接通的负载，由于接近开关内部的输出晶体管的截止而不工作，当检测到物体时，晶体管导通，负载得电工作。

6.检测方式：分埋入式和非埋入式。

埋入式的接近开关在安装上为齐平安装型，可及安装的金属物件形成同一表面，非埋入式的接近开关则需把感应头露出，以达到其长检测距离的目的。

7.响应频率f：按规定的1秒的时间间隔内，接近开关动作循环的次数。

响应时间t：接近开关检测到物体时间到接近开关出现电平状态翻转的时间之差。

可用公式换算t=1/f以NPN型输出的接近开关为例8.导通压降：既接近开关在导通状态时，开关内输出晶体管上的电压降。

9.输出形式：分n p n二线，n p n三线，n p n四线，p n p二线，p n p 三线，p n p四线，D C二线，A C二线，A C五线（自带继电器）等几种常用的形式输出。

注意事项1：当检测物体为非金属时，检测距离要减小，另外很薄的镀膜层也是检测不到的。

接近开关型号说明

接近开关的特性检测物体的大小和检测距离检测物体的厚度和检测距离检测物体材料和镀层等造成的影响当检测物体大于标准检测物体时高频振荡时铜厚达到ｔ＝０．０１ｍｍ时磁性金属检测距离基本上没有变化对不同型号的产品影响不同厚度确定检测距离的变化型ZLJ-A检测距离１检测距离改变标准检测物体的厚度时X标准检测物体由于形成材料或各种镀层的影响X材料铁不锈钢黄铜铝铜约１００％检测距离会改变请取１ｍｍ以上检测距离要缩短１注意事项及串并联连接型传感器必须用带有本质安全型的隔离放大器对它进行驱动并联连接对于全电流传感器并联连接当串联时它减低了在负载上可利用的电压不能低于负载上的最小工作电压并且要考虑到电网电压的波动双线交流传感器漏电流相加须考虑小继电器的维持电流应大于相加的漏电流串联三线直流与三线直流传感器的串联双线交流传感器的串联机械开关与交流传感器的串联ｂｎ＋ｂｕ－５0V图1电感式接近开关振荡器即是由缠绕在铁氧化磁芯上的线圈而构成的振荡电路在其前方产生一个高频交变的电磁场并到达感应区时从而导致振荡电路振荡减弱即称之为阻尼现象即被开关的后置电路放大处理并转换为一具确定的输出信号从而达到非接触式目标检测之目的见图接线示意图NO NO NCDC NC NO NC NO NC DC NOAC NOAC NC芯线外皮防护等级温度壳体材料IP67-20+70ABS18mm 18mm检测距离:f5cm６．．．１０25mm25mm特殊型号可按用户要求设计生产35mm35mm特殊型号可按用户要求设计生产特殊型号可按用户要求设计生产特殊型号可按用户要求设计生产式-20+70直径48mm产品型号接线方式直径55mm产品型号接线方式直径80mm产品型号接线方式ＶＰＬ－Ｔ８０３５ＢＮＲＩ－ＶＰＬ－Ｔ８０３５ＢＰＲＩ－ＶＰＬ－Ｔ８０４０ＢＮＲ－-20+70red直径为18mm产品型号接线方式ＶＳＣ－Ｂ１８Ｉ－５ＢＮＡ。

NPN-NP接近开关型号和使用

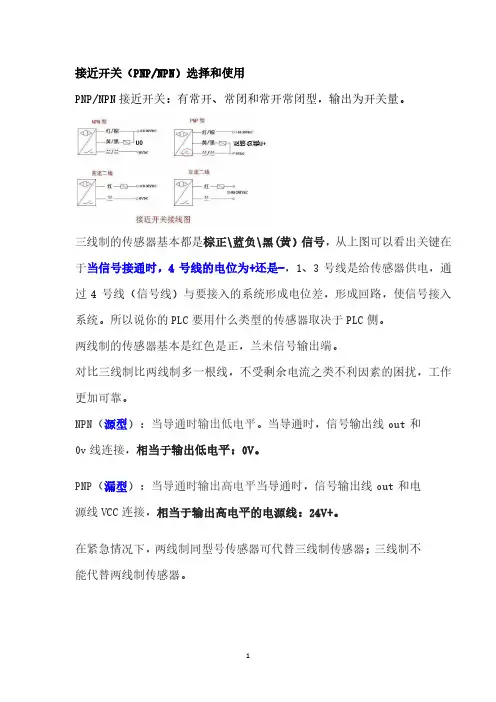

1 接近开关（PNP/NPN ）选择和使用
PNP/NPN 接近开关：有常开、常闭和常开常闭型，输出为开关量。

三线制的传感器基本都是棕正\蓝负\黑(黄）信号，从上图可以看出关键在于当信号接通时，4号线的电位为+还是-，1、3号线是给传感器供电，通过4号线（信号线）与要接入的系统形成电位差，形成回路，使信号接入系统。

所以说你的PLC 要用什么类型的传感器取决于PLC 侧。

两线制的传感器基本是红色是正，兰未信号输出端。

对比三线制比两线制多一根线，不受剩余电流之类不利因素的困扰，工作更加可靠。

NPN （源型）：当导通时输出低电平。

当导通时，信号输出线out 和0v 线连接，
相当于输出低电平：0V 。

PNP （漏型）：当导通时输出高电平当导通时，信号输出线out 和电源线VCC 连接，相当于输出高电平的电源线：24V+。

在紧急情况下，两线制同型号传感器可代替三线制传感器；三线制不能代替两线制传感器。

欧姆龙接近开关各类不同型号信息

欧姆龙接近开关各类不同型号信息
＊直流开关部的响应频率为平均值。

测定条件为：有标准检测物体时，检测物体的间隔为标准检测物体的2倍，设定距离为检测距离的1/2。

直流3线式
＊直流开关部的响应频率为平均值。

测定条件为，有标准检测物体时，检测体的间隔为标准检测物体的2倍，设定距离为检测距离的1/2。

直流3线式/交流2线式
＊1. 直流开关部的响应频率为平均值。

测定条件为：有标准检测物体时，检测体的间隔和为检测物体的2倍，设定距离为检测距离的1/2。

＊2. E型(直流开关型)可用DC24V±10%(平均值)的全波整流电源。

更多欧姆龙接近开关知识，详情可参考：。
