浅议变压器常见故障及处理

摘要：变压器在电力系统的安全、平稳运行中起着至关重要的作用。本文从变压器的结构和原理入手，结合我场变压器的实际情况，针对实际变电运行中变压器的主要异常现象和原因进行分析，提出一些自己的观点。

关键词：变压器原理结构参数异常处理

引言：电力是现在工业的主要能源，并且电能的输送能量之大、距离之远也决定了必须采用超高压输送电能，以减少此过程中的损耗。而实际中由于发电机结构上的限制，通常只能发出10kv的电压，因此，必须经过变压器的升压才可以完成电能的输送。变压器也理所应当成为电力系统中核心设备之一。如果变压器出现了故障，就会在很大程度上影响电能的输送以及正常的变电运行，所以能够掌握和分析变压器常见的故障和异常现象，及主要原因，提出防范解决措施，就显得尤为重要。

电力变压器是利用电磁感应原理制成的一种静止的电力设备。它可以将某一电压等级的交流电能转换成频率相同的另一种或几种电压等级的交流电能，是电力系统中重要电气设备。下面将从变压器的分类、结构、异常现象和原因分析等几个方面进行介绍：

一、变压器的分类、结构及主要参数

（一）、变压器的分类

根据用途的不同，变压器可以分为电力变压器（220kv以上的是超高压变压器、35-110kv的是中压变压器、10kv为配电变压器）、特种变压器（电炉变压器、电焊变压器）、仪用互感器（电压、电流互感器）。

根据相数分为，单相变压器和三相变压器。

根据冷却方式分为，油浸自冷式、强迫风冷式、强迫油冷式和水冷式变压器。

根据分接开关的种类分为有载调压变压器和无载调压变压器。

根据绕组数分为，单绕组变压器、双绕组变压器和三绕组变压器。

（二）、变压器的结构

虽然变压器的种类依据不同方式进行分类，有很多种，但是一般常用的变压器的结构都很相似：

1、绕组：变压器的电路部分。

2、铁芯：变压器的磁路部分。

3、油箱：变压器的外壳，内装满变压器油（绝缘、散热）。

4、油枕：对油箱里的油起到缓冲作用，同时减小油箱里的油与空气的接触面积，不易受潮和氧化。

5、呼吸器：利用硅胶吸收空气中的水分。

6、绝缘套管：变压器的出线从油箱内穿过油箱盖时必须经过绝缘套管以使带电的引线与接地的油箱绝缘。

7、分接开关：可以实现电压的调节。

8、防爆管：防止变压器内部出现故障时，发生爆炸。

9、瓦斯继电器：安装于油箱与油枕的连接管上，当变压器内部因故障产生气体时发出信号或跳闸，保护变压器。

除此之外，变压器还有很多小的附件，比如油位表、温度计等，在这就不一一叙述了。

（三）、变压器的主要参数

1、额定容量（kVA）：在额定电压、额定电流下连续运行时,能输送的容量。

2、额定电压（kV）：变压器长时间运行时所能承受的工作电压。

3、额定电流(A): 变压器在额定容量下,允许长期通过的电流。

4、空载损耗（kW）: 当以额定频率的额定电压施加在一个绕组的端子上，其余绕组开路时所吸取的有功功率。

5、空载电流（%）: 当变压器在额定电压下二次侧空载时,一次绕组中通过的电流。一般以额定电流的百分数表示。

6、负载损耗（kW）: 把变压器的二次绕组短路,在一次绕组额定分接位置上通入额定电流,此时变压器所消耗的功率。

7、阻抗电压（%）：把变压器的二次绕组短路,在一次绕组慢慢升高电压,当二次绕组的短路电流等于额定值时,此时一次侧所施加的电压.一般以额定电压的百分数表示。

二、本场变压器的概述

我场有两台变压器，1#主变和2#主变：

1#主变为双绕组有载调压油浸式变压器（25#油），采用Yn,d11接线、自然风冷的方式。1#变压器容量为5万KVA ，额定电压为110kv，高压侧额定电流为278.9A，低压侧824.3A，高压侧有分接头，分为17个档位，可以实现带负荷调节档位。空载电流为0.07%，短路阻抗为10.48%。

2#主变也为双绕组有载调压油浸式变压器（45#油），同样采用Yn,d11接线、冷却方式为强迫风冷。2#变压器容量为10万KVA ，额定电压为110kv，高压侧额定电流为2557.8A，低压侧1649.6A，高压侧有分接头，分为17个档位，同样可以通过改变线圈的匝数实现带负荷调节档位。空载电流为0.05%，短路阻抗为10.66%。

一期33台风机出口均为690v电压，经过风机箱变升压至35kv后，分成四路进线送至1#主变低压侧，升成110kv后上网。

二期57台风机出口同样为690v电压，经过风机箱变升压至35kv后，分为六路进线送至2#主变低压侧，升压至110kv后上网。

三、变压器的异常现象及分析

可见，变压器是整个风场的核心，如果出了问题，则风机发出的电也送不出去，影响整个风电场的运行，甚至于出现严重的人身设备事故。下面就对变压器常见的异常现象检测方法及异常原因进行一下分析。

（一）、检查和检测变压器异常的一般方法

1、听：有无机械响声，叮当、呼呼声，叭、叭爆裂声，吱、吱声，轰轰声，尖叫声，咕嘟声等。

2、观：负荷电流的大小及摆动幅度，三相电流是否均匀；油色的变化；外表有无异常情况。

3、测：测量三相直流电阻值；测试三相电流的平衡度及大小；测试绝缘电阻值。

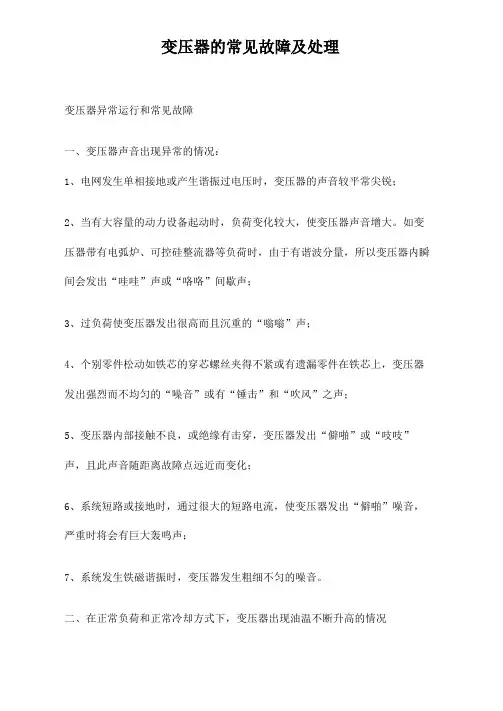

（二）、变压器声音异常

变压器发出的异常声音因素很多，故障部位也不尽相同，只有不断地积累经验，才能作出准确判断，进行处理。用木棒的一端顶在变压器的油箱上，另一

端贴近耳边仔细听，据其异常声音可判断故障。

1、变压器发出很高而且沉重的“嗡嗡”声，这是由于过负荷引起的，可以从电流表判断出来。

2、变压器发出“叮叮当当”的敲击声或“呼…呼…”的吹风声以及“吱啦吱啦”的象磁铁吸动小垫片的声音，而变压器的电压、电流和温度却正常，绝缘油的颜色、温度与油位也无大变化。可能是个别零件松动如铁芯的穿芯螺丝夹得不紧或有遗漏零件在铁芯上，这时应停止变压器运行，进行检查。

3、变压器发出"咕噜咕噜"的开水沸腾声。可能是绕组有较严重的故障，分接开关的接触不良而局部点有严重过热或变压器匝间短路，使其附近的零件严重发热而油气化。应立即停止变压器运行，进行检修。

4、变压器发出“噼啪”或“吱吱”既大又不均匀的声，可能是变压器的内部接触不良，或绝缘有击穿现象。应将变压器停止运行，进行检修。

5、变压器发出“嘶嘶”或“哧哧”的声音，可能是变压器高压套管脏污，在气候恶劣或夜间时，还可见到蓝色、紫色的小火花，此时，应清理套管表面的脏污，再涂上硅油或硅脂等涂料。

6、变压器发出像青蛙的“唧哇唧哇”的叫声，外部线路断线或短路；变压器发出“轰轰”的声音，低压线路发生接地或出现短路事故；变压器发出像老虎的吼叫声，短路点较近。

7、变压器发出连续的、有规律的撞击或摩擦声，可能是变压器某些部件因铁芯振动而造成机械接触，或是因为静电放电引起的异常响声，而各种测量表计指示和温度均无反应，这类声音虽然异常，但对运行无大危害，不必立即停止运行，可在计划检修时予以排除。

8、变压器发出的声音较平常尖锐，可能是电网发生单相接地或产生谐振过电压。应该随时监测。

9、变压器瞬间发出“哇哇”声或“咯咯”间歇声，此时有大容量的动力设备起动，负荷变化较大，使变压器声音增大。

10、变压器发出“噼啪”噪音，严重时将会有巨大轰鸣声，系统可能有短路或接地。

（三）、变压器温度异常升高
