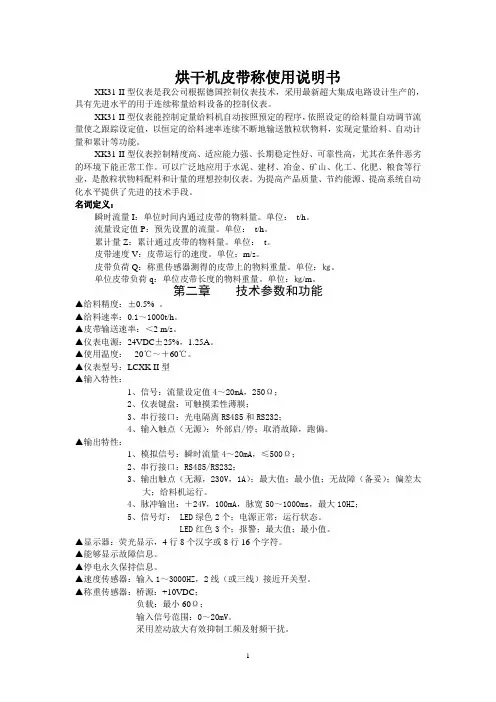

(烘干皮带称)XK31仪表说明书
烘干机皮带称使用说明书XK31-II型仪表是我公司根据德国控制仪表技术，采用最新超大集成电路设计生产的，具有先进水平的用于连续称量给料设备的控制仪表。
XK31-II型仪表能控制定量给料机自动按照预定的程序，依照设定的给料量自动调节流量使之跟踪设定值，以恒定的给料速率连续不断地输送散粒状物料，实现定量给料、自动计量和累计等功能。
XK31-II型仪表控制精度高、适应能力强、长期稳定性好、可靠性高，尤其在条件恶劣的环境下能正常工作。
可以广泛地应用于水泥、建材、冶金、矿山、化工、化肥、粮食等行业，是散粒状物料配料和计量的理想控制仪表。
为提高产品质量、节约能源、提高系统自动化水平提供了先进的技术手段。
名词定义：瞬时流量I：单位时间内通过皮带的物料量。
单位：t/h。
流量设定值P：预先设置的流量。
单位：t/h。
累计量Z：累计通过皮带的物料量。
单位：t。
皮带速度V：皮带运行的速度。
单位：m/s。
皮带负荷Q：称重传感器测得的皮带上的物料重量。
单位：㎏。
单位皮带负荷q：单位皮带长度的物料重量。
单位：㎏/m。
第二章技术参数和功能▲给料精度：±0.5% 。
▲给料速率：0.1～1000t/h。
▲皮带输送速率：＜2 m/s。
▲仪表电源：24VDC±25%，1.25A。
▲使用温度：-20℃～＋60℃。
▲仪表型号：LCXK II型▲输入特性：1、信号：流量设定值4～20mA，250Ω；2、仪表键盘：可触摸柔性薄膜；3、串行接口：光电隔离RS485和RS232；4、输入触点（无源）：外部启/停；取消故障，跑偏。
▲输出特性：1、模拟信号：瞬时流量4～20mA，≤500Ω；2、串行接口：RS485/RS232；3、输出触点（无源，230V，1A）；最大值；最小值；无故障（备妥）；偏差太大；给料机运行。
4、脉冲输出：＋24V，100mA，脉宽50～1000ms，最大10HZ；5、信号灯： LED绿色2个；电源正常；运行状态。
METTLER TOLEDO XK3123 PANTHER 称重显示控制器 技术 说明书
PANTHER
称重显示控制器 技术/操作手册
©梅特勒-托利多(常州)称重设备系统有限公司，2005 Mettler-Toledo版权所有。未经许可不得翻印、修改或引用。 METTLER TOLEDO® 和TraxDSP® 均为梅特勒-托利多(常州)称重设 备系统有限公司的注册商标 本产品执行标准：GB/T 7724－1999 《称重显示控制器》 本产品已申请专利。
[3]操作 ....................................................................................................................... 10 显示 ............................................................................................................................ 10 键盘 ............................................................................................................................ 10 基本操作....................................................................................................................... 11 上电功能............................................................................................................ 11 称重终端上电过程 ................................................................................................. 11 清零操作............................................................................................................ 11 皮重功能操作 ...................................................................................................... 11 清皮操作............................................................................................................ 11 打印操作............................................................................................................ 12 预置点功能操作.................................................................................................... 12 分选功能操作：.................................................................................................... 14
XK显示控制器使用手册DOC
XK-2000 显示控制器使用手册本手册用于皮带机积算系统在安装和操作前请仔细阅读本手册并严格遵守设备操作规范南京文佳机电设备有限公司目录1、仪表概述 (2)2、技术规范 (5)3、仪表安装 (9)4、仪表接线 (10)5、操作运行 (20)6、系统校准 (31)7、控制调整 (49)8、参数说明 (50)第一章 XK-2000 概述1．1 功能简介：XK-2000 是以美国CYGNAL公司推出的高速、高性能混合信号处理单片计算机为核心而设计的多功能显示控制仪表，可以配合螺旋给料机、皮带机、称重料斗等使用。
仪表检测来自控制设备上的各种传感器信号，经过处理后在液晶显示器（4行汉字显示器）上显示、远程显示或通过数字通讯口传输给上位计算机显示，也可输出模拟量mA信号、继电器工作状态及报警输出信号。
XK-2000 仪表可应用于计量(控制)皮带机、固体流量计、质量流量计、质量加料机、称重加料机、减量喂料机。
XK-2000带两个隔离的RS485通讯接口：采用独立的多功能通信协议，并支持MODBUS 协议（附数据地址表）。
1．2 性能特点：●汉字显示菜单式用户操作界面：128×64点阵液晶显示器，四行汉字显示，六键操作系统。
●丰富的I/O资源：六个可编程开关量输入六个可编程继电器输出一路可用于PID控制的模拟量输入二路16位D/A（PWM）用于控制、流量、重量、速度的电流选择输出。
二路PID（0 ～ 20mA）电流控制输出●双路数字通讯接口：二个隔离的RS-485接口，用于：通讯口1、2，皆可选择专用独立的多功能通信协议及兼容的标准MODBUS 通讯协议。
通讯机器号：0 ～ 999数据传输率：0.3kbit/s ～ 115.2kbit/s。
多功能控制系统：软件集成多功能控制系统，可根据不同的工艺应用要求及称重方式选择不同的控制系统功能。
仪表控制具有手、自动选择。
自动清零（皮带秤自动整圈）、称重传感器满量程校准、流量校准功能。
施胶电脑控制器双显XK3113说明书
XK3113双显电脑控制器使用说明书宇杰电子（2007）宇杰电子 XK 3113目录一、概述 (3)1.1功能及特点 (3)1.2前面板图示及说明 (4)1.3后面板图示及说明 (5)1.4主要技术性能 (6)二、控制器的接线 (7)2.1传感器的连接 (7)2.2开关量及通讯端口的接线 (8)2.3电源使用要求 (8)三、一般使用操作 (8)3.1功能按键介绍 (8)3.2设定每包包装重量 (9)3.3设定生产包数 (9)3.4累计重量功能 (9)3.5零位调校、秤量调校 (10)宇杰电子 XK 3113四、高级使用操作 (11)4.1参数介绍 (11)4.2参数列表 (11)4.3参数修改的操作 (16)4.4特殊功能的使用 (17)4.5错误代码 (19)五、扩展类型说明 (19)5.1打码控制 (20)5.2无计量桶控制 (20)5.3双桶秤控制 (20)5.4粉状秤控制 (21)5.5累计秤控制 (21)六、XK3113对定量包装秤的控制 (22)附录 (25)◆尊敬的用户：在使用XK3113仪表前，敬请详细阅读本使用说明书一、概述XK3113 称重显示控制器，由MSC-51单片微处理器，Σ-△A/D转换器，LED数显器，控制信号输出、输入接口、打印机接口、RS232通讯接口组成，具有集称重显示和定重控制于一身，精度高、易操作、可靠性高等优点。
可方便地与电阻应变式称重传感器相连组成电子秤，适用于电子定量衡、电子定值衡、电子包装秤等控制系统，可广泛应用于商业、工矿企业、仓储码头等各种定量计量场合，是一种理想的电子称重显示控制器。
1.1功能及特点☉全自动三级（快、中、慢料速）加料方式。
简易“傻瓜式”操作，即可精确控制物料重量。
☉16路开关量输入/输出控制（6入/10出）。
采用美观、牢靠D型头/座。
适用更多使用场合。
☉双显示框显示方式，可同时显示物料重量与包装数（或累计重量），并可设定目标包装包数。
三通仪器操作规程(3篇)
第1篇一、概述三通仪器是一种广泛应用于实验室、工业生产、科研等领域的重要实验设备。
它主要用于气体或液体的分流、合流、截止等操作。
为确保操作人员的安全和实验数据的准确性，特制定本操作规程。
二、操作前准备1. 熟悉三通仪器的结构、性能和操作原理。
2. 检查三通仪器外观是否有损坏，各部件是否齐全。
3. 检查连接管道、阀门等配件是否完好，确保无泄漏。
4. 检查电源、水源、气源等是否正常。
5. 根据实验要求，准备好所需的实验器材和试剂。
三、操作步骤1. 连接管道（1）将三通仪器的输入端连接至气体或液体源。
（2）将输出端连接至所需设备或容器。
（3）确保连接处无泄漏。
2. 打开阀门（1）缓慢打开输入端阀门，使气体或液体进入三通仪器。
（2）根据实验要求，调整输出端阀门，控制气体或液体的流量。
3. 分流操作（1）根据实验需求，打开或关闭分流阀门，实现气体或液体的分流。
（2）观察分流效果，确保分流均匀。
4. 合流操作（1）关闭分流阀门，使气体或液体合流。
（2）观察合流效果，确保合流均匀。
5. 截止操作（1）打开截止阀门，实现气体或液体的截止。
（2）观察截止效果，确保截止彻底。
6. 检查与调整（1）检查三通仪器各部件运行情况，确保无异常。
（2）根据实验需求，调整各阀门开度，达到预期效果。
7. 关闭操作（1）关闭输出端阀门，停止气体或液体流动。
（2）关闭输入端阀门，确保实验环境安全。
四、注意事项1. 操作过程中，严格遵守实验操作规程，确保实验安全。
2. 严禁在三通仪器运行时，进行拆卸、维修等操作。
3. 避免三通仪器长时间处于高温、高压、腐蚀性气体或液体环境中。
4. 定期检查三通仪器各部件，确保其正常运行。
5. 如发现三通仪器异常，立即停止使用，并报修。
6. 操作人员应穿戴防护用品，如手套、眼镜等。
7. 操作完毕后，关闭电源、水源、气源等，清理实验现场。
五、紧急处理1. 如发生泄漏，立即关闭泄漏点，切断气源或液源。
2. 如发生火灾，立即使用灭火器进行灭火，并报警。
XK3132仪表说明书
4.4 AI/AO：模拟量输入输出端口.....................................................................................7
4.5 SP/485：速度和 485 端口.............................................................................................7
3.1 累计量显示器.................................................................................................................5
3.2 流量显示器.....................................................................................................................5
2 主要技术参数............................................................................................................................4
3 显示面板说明............................................................................................................................5
5.1.2.7 显示设置参数组...................................................................................16
XK3100A2系列仪表技术说明书C123
XK3100-A2称重显示器技术说明书2005年1月版第一章技术参数 (1)第二章安装 (2)一.仪表前视图和后视图二.传感器和仪表的连接第三章标定方法 (3)第四章信息提示 (8)亲爱的用户：在使用仪表前「敬请阅读使用说明书。
第一章技术参数XK3100-A2∕A2+称重显示器24位新型高性能E-ΔA/D-6mV~+22mV,带有防雷击管保护。
50次/秒 1600万码 <0.01%F.S全部采用键盘操作完成DC5V,可连接8个350Q 的传感器或16个700。
的传感器 A2+仪表:7位1ED,字高0.8英寸，7个状态指示符 A2仪表:6位1CD,字高0.8英寸，6个状态指示符50ms1/2/5/10/20/50/100可选可显示年/月/日、时/分/秒，自动闰年、闰月。
±5分钟/年，不受断电影响。
0~915个（其中10个与数字键复合使用） 金属按键开关 串行输出方式电流环/RS232信号 10位波特率可选600/1200/2400/4800/9600 W30米 W2000米电流环/RS232C 信号 波特率可选600/1200/2400/4800/9600 10位：1位起始位、8位数据位（ASe11编码）、1位停止位 W30米 标准并行输出接口 可配微型面板式打印机、KX-PU21宽行打印机、（TM800）。
可贮存459个车号和皮重、IoOo 个货号、459组称重记录采用内置6V4AH 蓄电池供电约40-80小时（充足电后使用） 约8-10小时输入AC ：110-220V 输出DC ：8.0V500mA0℃-40βC -25βC-55℃ ≤85⅜RH 无 310×195×186（mm ） 约2.5公斤1 .型号2 .模拟部分转换原理输入信号范围转换速度 A/D 转换分辨码非线性标定色■桥电源 3 .显示显不周期分度值 4 .时钟精度 5 .键盘数字键功能键键材料 6 .大屏幕显示器接口传输方式传输的数据格式波特率传输距离 电流环传输距离 7 .串行通讯接口传输方式波特率传输的数据格式传输距离 8 .打印接口9 .数据贮存 10 .使用电源直流电源蓄电池使用时间蓄电池充电时间直流稳压电源11 .使用环境使用温度储运温度相对湿度预热时间12 .外形自重第二章安装联接一、仪表前视图和后视图：1 下2 预置皮重 3存皮重去皮 输入4 货号5 时间6 □期0 功能称重 7 打印设置 8 累计打日 9补充打印打印 置零（图2・I ）前视图（图2・2）后视图电池后盖（25芯）打印输出口（15芯）XK31OO-A2∕A2+内码自动日期时间稳定去皮零位开关传感器输入口电源RS232C 电流环通讯口二、传感器与仪表的连接1、传感器的连接采用5芯航空插头座。
电子秤标定方法大全
2010-3-23一、上海耀华（1）XK3190-A12 XK3190-A10开机初始过程中按（#）进入标定状态（去皮）选择（#）确认1.（d xx）选择分度值2. （p xx）小数点3. （full ）最大称量4. （noload ）空秤确认5.（ad load）放砝码（000000）输入砝码值（置零）增加1，去皮右移光标（#）确认6.（end）（2.）xk3190-A1+将大屏幕接口指针少的一端朝上，右手两端短接，屏幕出现提示，按输入直到出现 noload 空秤确认，adload 加砝码输砝码值，确认。
（3）XK3190-A71. 正常称重状态，仪表后端打开标定开关，显示（n xxxx）清除进入下一步切换选择去皮确认2.（e xx ）设分度值3. （d ）设小数点4. 按去皮，直到显示（CAL）空秤确认5. （）加码，（累计）右循环，（切换）加1 去皮确认。
6. 关开关。
（4）XK3190-C2将大屏幕接口短接（14 15脚） (输入) 确认1.称重状态下，按功能显示 PASS2.输密码 920728 按输入3. (DC ) 小数点位数4. （E ）分度值5.（F ）最大称量6. （r ）保存原有零位7. （NO LAOD）零位确认8. （AD LOAD）加码，（00000）输码值，按输入（5）耀华YH-T3校正资料开机归零后同时按一次“清除”和“F”键进入参数设置“保持“键为确认键，“回零”键是输入键，“扣皮”键是移位键菜单一为分度值设置菜单二为小数点设置菜单三为满量程设置：注，每次校正都必须重新输入满量程，输入后按“保持”键屏幕显示零点校正，按“保持”键，此时屏幕显示空载内码，稳定后会自动跳到“LOAD”上此时放上要校正的砝码，按“回零”及“扣皮”输入砝码重量后按“保持”键确认，校正OK（6）XK3190-A91. 15芯插头 14、15脚短接2.按功能显示 E XX 选择分度值，按输入3.按输入直到显示 noload ，零位确认4. aload 输入砝码值，加砝码按输入5.” H XXX”“C XXX”“CH XXX”记录数值，以后备用6. 按称重退出标定二、上海友声（1） XK3100-B2+1.打开仪表盖，将短路环短接↑修改值，按确认输入2.按标定+确认开机，屏幕出现 PASS 输密码 010201 按确认3.（d=xx）选择分度值4.（dot x ）小数位数确认5.（Zeroxx）选择零位跟踪范围6.（FULL）满量程设置7.（LOAD）进行称量标定，放好砝码，按↑和确认输入重量值再按确认结束标定。
托利多xk3123仪表
常用维修工具万用表 传感器模拟器 柔软的清洁布 防静电袋 防静电腕带 螺丝旋具日常清洁和维护用柔软的棉布加中性洗涤剂擦洗PANTHER 面板和机身。
不能用工业溶剂清洗键盘和显示面板。
也不能将溶剂直接喷射到称重终端上。
建议定期让专业维修人员进行检查，并将情况记录在附录提供的表格中。
出错处理PANTHER 称重终端具有很高的可靠性，一般情况下不容易出错。
一旦出错请先弄清楚是什么错误，而不要急于修理秤体或称重终端。
尽可能地根据称重终端所显示的错误代码对称重终端进行修理。
称重终端错误代码表错误信息 原因说明解决方法E1称重终端程序错误1.检查称重终端电源电压2.更换PCB 板E2 称重终端内部CPURAM 错误1.检查称重终端电源电压2.更换PCB 板E3称重终端内部EEPROM 错误1.检查称重终端电源电压2.重新设定和校正3.更换PCB 板E4称重终端内部RAM 错误1.称重终端重新上电2.更换PCB 板 E7A/D 转换错误，或传感器没有接1.重新校正2.检查传感器和连接电缆3.检查称重终端电源电压4.更换PCB 板E16 称重终端内部运算错误 按CLEAR 键称重终端复位 E20 提前量值大于预置点值 重新输入提前量值或预置点值 E32 校秤时测试重量不足增加测试重量重新校正 E34 校秤时测试重量超过满称量的105%减少测试重量重新校正 E35满称量校正错误重新校正，若仍出现错误则广州南创电子科技有限公司 传感器事业部内部使用资料托利多ｘｋ３１２３仪表输入信号太小检查传感器E36 模拟传感器输出信号超过范围重新校正，若仍出现错误则检查传感器E40 EEPROM存储区发生变化安装选件板后首次上电设置出厂缺省值E50 重量值不能以辅助单位显示禁止单位转换------- 传感器没有信号输出1.检查传感器连线2.更换传感器3.更换PCB板称重终端电压的测量方法输入交流电压的测量用万用表的交流电压档测试TB1的交流电压(1，4脚)，应为交流187V～242V。
探索果遥控操作规程(3篇)
第1篇一、前言为了确保探索果遥控系统的正常运行，提高操作人员的安全意识和操作技能，特制定本操作规程。
本规程适用于所有使用探索果遥控系统的操作人员。
二、操作前准备1. 确认遥控器电量充足，如电量不足，请及时充电。
2. 检查遥控器是否完好，如有损坏，请及时更换。
3. 熟悉遥控器按键功能，包括启动、停止、前进、后退、左转、右转等。
4. 了解操作环境，确保操作区域安全，无障碍物。
5. 熟悉探索果遥控系统的基本操作流程。
三、操作步骤1. 启动遥控器：按下遥控器上的启动按键，系统进入待机状态。
2. 设置模式：根据实际需求，选择相应的操作模式（如手动、自动、智能等）。
3. 设置速度：根据操作环境，调整遥控器的速度调节按键，确保操作平稳。
4. 控制方向：通过遥控器上的方向按键，控制探索果前进、后退、左转、右转。
5. 停止操作：完成操作任务后，按下遥控器上的停止按键，系统进入待机状态。
6. 检查设备：操作过程中，定期检查探索果的状态，确保设备正常运行。
四、注意事项1. 操作过程中，严禁酒后、疲劳驾驶。
2. 遥控器与探索果之间保持一定距离，以免干扰信号。
3. 操作过程中，注意观察周围环境，避免碰撞。
4. 如遇紧急情况，立即按下遥控器上的停止按键，确保安全。
5. 遥控器不得随意丢弃，防止他人误操作。
6. 定期检查遥控器和探索果，确保设备完好。
五、维护与保养1. 定期清理遥控器和探索果，保持设备清洁。
2. 遥控器电池电量不足时，及时充电。
3. 如发现遥控器或探索果出现故障，请及时停止使用，并联系专业人员维修。
4. 遵循设备制造商提供的维护保养指南，定期进行保养。
六、总结本规程旨在规范探索果遥控操作，提高操作人员的安全意识和操作技能。
请所有操作人员严格遵守本规程，确保探索果遥控系统的正常运行。
第2篇一、概述探索果遥控操作规程旨在确保遥控操作的安全、准确和高效，适用于探索果遥控设备的操作人员。
以下规程详细介绍了遥控操作的基本步骤、注意事项以及故障排除方法。
XK31CB4xk31cb4
1F0002.0
第一料精加料关门提前值
2.0 kg
2t0080.0
第二料加料目标值
80.0 kg
2C0020.0
第二料粗加料关门提前值
20.0 kg
2F0001.0
第二料精加料关门提前值
1.0 kg
3t0150.0
第三料加料目标值
150.0
3C0040.0
第三料粗加料关门提前值
40.0 kg
3F0050.0
的粗加料关门提前值设定一个合理的值即可。
6
2.2.2 加量法配料波形图 F－5＝0 例： 1t＝120kg, 1C＝30kg, 1F＝2kg，2t＝80kg，2C＝20kg，2F＝1kg， 3t＝4t＝0kg 0(零区值)＝5kg
显示重量
200
2.1.4 蜂鸣器解释 短响一声 超差响一声
按键操作有效 配料过程中超差时响，长短与 F－9 设定相同
2.1.5 上电显示 接通电源后，显示器显示数字全 9→全 0、小数点和指示灯以检查笔划并使仪表稍微预热，
最后显示重量（以后的介绍都按 500.0kg/0.1kg 规格）。 由于某种原因使 CB4 不能正常调试和设定时，可以通过操作来使 CB4 的参数恢复到出
在 20％F.S.范围内按此键，使显示重量复零 在清除累计状态时按此键，清除所有四种料的累计量和序号 设定配方时按此键
在任何状态中按退出键，都能使 CB4 返回至称重状态；退出 键作下显示器转换时用： tA00120 = 正在配此料的目标值 A000240 = 上一料配料的结果值 t031535 = 显示目前的时间 选择设定各种不同功能时用，如配方组、配料自动循环次数 以及选择设定各种技术参数用 按此键上窗依次显示并打印累计量
XK3124安装调试说明
EX200（XK3124）。
聚合助剂吊钩秤更换XK3123称重显示控制器步骤：先将传感器线接好接线方式如下：传感器为6线制-EXC——黑线-SEN——棕线-SIG——白线SHLD——黄线+SIG——红线+SEN——蓝线+EXC——绿线传感器为4线制-EXC———黑线-SEN——-SIG——红线SHLD——屏蔽线+SIG———白线+SEN——+EXC———绿线键盘按键功能将线接好后进入将控制板上的S1-1拨至ON，长按清零键和确认键屏幕显示F1，然后按选择键键进到F2，按确认键进行设定。
各参数值设定如下：.F1.3为选择秤的最大称量聚合助剂吊钩秤：引发剂TK1C槽（WIRC101）量程0—100kg分散剂TK6C槽(WIRE101) 量程0—400kg缓冲剂TK3C槽（WIRB101）量程0—100kg.F1.4为分度值当选择完分度值后会出现[CAL],校正与否用选择键选择.[CAL ]秤的校正，校正与否可用SELECT键选择[CAL 0] 跳过校正到F1.6[CAL 1] 进入校正程序当进入[E SCL]将负载从秤台上移去,按确认键.[15 CAL] 称重终端倒计数，并读取空秤值。
[ADD LD]在秤台上加负载，最大重量为满量的105％，推荐使用的重量为最大称量的60％——100％的，可往吊钩秤上挂4个25公斤砝码，按ENTER键，出现[00000]时用TARE键和SELECT键组合输入所加重量值，按ENTER键。
[15 CAL] 称重终端倒计数，并读取加载称量值。
[CAL d] 校正完成。
.F1.6零点调校：F1.6=0 跳过零点调整F1.6=1 开始进行零点调整当F1.6=1时，使秤处于空秤状态，按ENTER键，显示[15 CAL]，称重终端倒计数，调整完成.F1.7 选择是否需要进行量程调整F1.7=0 跳过量程调整F1.7=1 开始进行量程调整当F1.7=1时，显示[00000]时，用TARE键和SELECT键组合输入所加重量值，按ENTER键。
托利多xk3123仪表
常用维修工具万用表 传感器模拟器 柔软的清洁布 防静电袋 防静电腕带 螺丝旋具日常清洁和维护用柔软的棉布加中性洗涤剂擦洗PANTHER 面板和机身。
不能用工业溶剂清洗键盘和显示面板。
也不能将溶剂直接喷射到称重终端上。
建议定期让专业维修人员进行检查，并将情况记录在附录提供的表格中。
出错处理PANTHER 称重终端具有很高的可靠性，一般情况下不容易出错。
一旦出错请先弄清楚是什么错误，而不要急于修理秤体或称重终端。
尽可能地根据称重终端所显示的错误代码对称重终端进行修理。
称重终端错误代码表错误信息 原因说明解决方法E1称重终端程序错误1.检查称重终端电源电压2.更换PCB 板E2 称重终端内部CPURAM 错误1.检查称重终端电源电压2.更换PCB 板E3称重终端内部EEPROM 错误1.检查称重终端电源电压2.重新设定和校正3.更换PCB 板E4称重终端内部RAM 错误1.称重终端重新上电2.更换PCB 板 E7A/D 转换错误，或传感器没有接1.重新校正2.检查传感器和连接电缆3.检查称重终端电源电压4.更换PCB 板E16 称重终端内部运算错误 按CLEAR 键称重终端复位 E20 提前量值大于预置点值 重新输入提前量值或预置点值 E32 校秤时测试重量不足增加测试重量重新校正 E34 校秤时测试重量超过满称量的105%减少测试重量重新校正 E35满称量校正错误重新校正，若仍出现错误则广州南创电子科技有限公司 传感器事业部内部使用资料托利多ｘｋ３１２３仪表输入信号太小检查传感器E36 模拟传感器输出信号超过范围重新校正，若仍出现错误则检查传感器E40 EEPROM存储区发生变化安装选件板后首次上电设置出厂缺省值E50 重量值不能以辅助单位显示禁止单位转换------- 传感器没有信号输出1.检查传感器连线2.更换传感器3.更换PCB板称重终端电压的测量方法输入交流电压的测量用万用表的交流电压档测试TB1的交流电压(1，4脚)，应为交流187V～242V。
XK3130型(KINGBIRD)称重显示仪
XK3130型(KINGBIRD)称重显示仪§1.概述KINGBIRD(金鸟)是梅特勒托－托利多公司针对台秤和地上衡的应用而开发设计的称重显示仪。
它不仅具有基本的称重功能，而且提供了动物称重，计数，峰值保持和累加，手动／自动打印等功能，使您的效率大大提高。
1．1 KINGBIRD主要特点·易安装性：多种电压源－可以选择不同的电压供电。
可选交流电压：1OOVAC，120VAC，220VAC。
安装简单－有台式，立柱式和墙式安装形式。
传感器和串行接口均使D型插座，即插即用。
显示器－使用荧光显示器，亮度高。
键盘－轻触薄膜键盘，键盘面板采用耐用的树酯材料，抗物理和化学损伤。
·灵活性：设定－模块化树形结构参数设定，方便用户寻找设定参数，可设置缺省参数，方便快捷。
输入/输出－串行口提供称重数据输出。
·稳定性：IS09001认证－KINGBIRD的设计、制造和测试均是在梅特勒－托利多通过IS09001质量认证的工厂进行。
工厂装配－KINGBIRD的所有零部件(包括选件)都在工厂安装调试好。
可维护性－内置诊断程序，易于发现和解决问题。
标准－KINGBIRD的没计符合有关国际计量和电气安全标准，以及电磁兼容性标准。
·环保性：IS014000认证－KINGBIRD的设计、制造和测试均是在梅特勒－托利多通过IS014000环保认证的工厂进行。
1．2 KINGBlRD技术特性1．2．1硬件特点· 7位荧光段码显示器· 6个轻触薄膜键盘·一体化PCB板结构标准模拟传感器输入接口，可驱动4只350Ω的传感器标准串行口：(1)．型号为KTGN－1000的KINGBIRD有－个标准的串行口COM1(RS232)(2)．型号为KTGN－1100的KINGBIRD除COM1口外还有COM2第二串口，COM2的通讯形式有20mA ／RS232和RS422．20mA／RS232为－路输出，RS422为另－路输出．1．2．2外观特性·锌铝合金外壳，抗干扰强，更适于工业场合应用·标准台式安装，不锈钢支架(选件)用于墙式安装1．2．3电气特性·称重功能最多可接4个350D的模拟传感器最大显示分度数：10，000d按钮皮重功能皮重内锁功能自动去皮功能自动清皮功能手动和自动累加功能单位转换功能自动零跟踪动态检测毛重或净重零指示TraxDSP防震动技术·多种称重模式动物称重简单计数峰值保持功能·操作接口明了、直观的操作界面模块化设定菜单·串行数据口功能多种输出格式连续／命令方式输出手动／白动打印功能KTGN-1100型仪表可同时接串口打印机和火屏幕打印内锁功能1．3技术指标1．3．1 电源电压KINGBIRD可选择多种电源电压：电压范围85～264VA(：，频率为．49Hz～6311z，最_人功率12瓦。
电子膨胀阀控制器EKC312使用说明
一、操作说明1、显示可显示三位数字，可设定选择显示温度℃或℉（压力单位bar 或psig）。
正常情况下，显示过热度，按“下部按键”显示电子膨胀阀开度。
2、面板上的发光二极管(LED)面板上的LED 在相应延时激活时发光。
最上方的LED 指示阀的开度增大。
第二个LED 指示阀的开度减小。
当调节过程中发生错误时，所有的LED 将同时闪烁。
此时，我们可以读出显示的错误代码，并按一下最上面的按钮以停止报警。
3、按钮如果您想更改设定，可通过两个按钮来完成。
按住上面的按钮大约十几秒钟以进入菜单，您可以看到一列参数代码。
找到您想更改的参数代码，然后同时按两个按钮。
这时您就可以对这个参数进行设定更改（通过两个按钮分别进行数值调高或调低）。
当您更改完参数后，再次同时按住两个按钮进行新参数的保存。
按上面按钮进入菜单（或消除报警状态）同时按住两个按钮进入修改参数状态再同时按两个按钮保存修改参数4、操作示例设置一个菜单：1）按上面的按钮直至出现所需参数项2）按一个按钮找到您想更改的参数项3）同时按两个按钮直至出现参数数值4）按其中一个按钮，选择一个新的设定值5）同时按两个按钮以保存设定。
、参数设置以下是EKC312控制器参数设置，调试和出厂均按此设置。
功能参数最小值最大值出厂设定表示含义通常显示显示实际过热度/阀的开度/温度-K显示过热度或阀的开度，默认显示阀的开度如果需要查看膨胀阀的实际开度，快速按一下最下方的按钮（1S）。
参见o17 -%参数单位（0＝℃+bar/1＝℉+psig）r051℃+b显示温度单位℃或℉，压力单位bar或psig控制的开始和停止r12OFFONON制冷的启/停调节参数P:放大参数Kpn040.52010（4）如果Kp值减小，则调节过程变慢（制冷剂R134a为4）。
I:积分时间Tnn0530s600s120（200）如果增加Tn，则调节速度变慢（制冷剂R134a为200）过热度最大值n092K30K4(9)满液式过热度最大值设定为4K（干式9K）过热度最小值n101K12K2(5)满液式过热度最小值设定为2K（干式5K）MOP n110.0bar20bar20MOP设定为20相当于OFF过热度的放大系数只能由经验丰富的人员改变n200.010.00.7系统启动时，如果阀的开度偏小导致低压保护，则需提高此值；如果阀的开度过大导致系统不稳定，则需减小此值系统负荷低于10％的过热度最小值n221K15K2此项设置与EKC312控制无关参数“n37”和“n38”用于ETS100的设定。
XK3113S双秤显示控制器使用说明
XK3113S双秤显示控制器使用说明一、密码及功能一览表：二、功能操作：（一）、查询、打印、删除各班类统计数据：1、查询统计数据：1）输入密码“2ABC”（A：班别0-3，为9时表示全部班别；BC：类别00-19，为99时表示全部类别），按“设置”显示“ DATA ”，按“↓”显示“DISPLAY”表示查询数据；2）2秒内再按“↓”即可显示所需查询的数据，如在2秒内不按键或按其他键，则退出；3）显示数据格式按：“ A-BC ”，重量，包数的顺序以间隔2秒的速度循环显示；4）查询数据时，如有多项查询数据（全部班或全部类），按“↓”键可直接查询下一项数据；5）按其它键退出；2、打印统计数据：输入密码“2ABC”（A：班别0-3，为9时表示全部班别；BC：类别00-19，为99时表示全部类别），显示“ DATA ”，按“→”显示“PRINT”表示打印数据，2秒内再按“→”即可打印出所需的数据，如在2秒内不按键或按其他键，则退出；3、删除统计数据：输入密码“2ABC”（A：班别0-3，为9时表示全部班别；BC：类别00-19，为99时表示全部类别），显示“ DATA ”，按“↑”显示“DELETE”表示删除数据，2秒内再按“↑”即可输出所需的数据，如在2秒内不按键或按其他键，则退出；（二）、删除累计窗口数据：输入密码“3000”，显示“DELETE”表示删除数据，2秒内按“↑”即可删除累计窗口数据，如在2秒内不按键或按其他键，则退出；（三）、计量参数设置：1、计量参数设置：（四）、控制参数设置：（五）、7700：连续设置控制参数：1）进入后显示“CS 00-00”，“-”左边为包装类别号范围：00-19，右边为参数功能号，范围：00-10，分别代表：00：无效，按“设置”键返回秤重状态；01：设置额定包装重量；02：设置快加提前量A；03：设置中加提前量A；04：设置慢加提前量A；05：设置快加提前量B；06：设置中加提前量B；07：设置慢加提前量B；08：设置允许误差；09：设置避冲力时间A；10：设置避冲力时间B；2）按“↓”可使包装类别号+1，按“↑”可使参数功能号+1，按“→”可使类别号和功能号清零；3）按“设置”进入修改，完成后按“设置”键退出，此时类别号和功能号将按“00-01”，“00-02”…“00-10”，“01-01”…“19-01”…“19-10”，“00-00”的顺序进入下一个设置内容；4）设置完成后按按“→”使类别号和功能号清零，再按“设置”键返回秤重状态。
XK3123的一般调试及设置
[3]操作显示PANTHER 称重终端有一个7位段码荧光显示器。
带光标和小数点。
该显示器用来显示称重数据、操作提示和错误代码等信息。
PANTHER 称重终端有7个光标，用来指示称重终端当前所处的状态。
光标 解释 功能NET 净重光标 在设置皮重后，称重终端将进入净重状态， 若显示值为净重时，此光标亮G 毛重光标 若称重终端显示值为毛重时，此光标亮>0< 零中心 当秤处于毛重零的±1/4d之间时，此光标亮。
Kg单位光标重量单位为kg键盘按键按键 按键功能清零键 或ZERO 键 在允许清零范围内将称重终端清零皮重键 或TARE 键 将显示重量作为皮重值去皮。
将要修改的数字显示位向左移一位。
在分选功能中选择目标值清皮键 或CLEAR 键 清除皮重值，使称重终端回到毛重状态。
存储键或MEMORY键 设置预置点和分选功能目标值。
将要修改的数字显示位向右移一位选择键 或SELECT 键 选择不同的显示内容或不同的操作或不同的参数改变显示值回车键 或ENTER 键将显示重量数据打印输出，输入值和提问的确认[4]参数设定和秤的校正*注：PLC接口的参数设置在F8，只有安装了PLC接口时F8才会出现，具体设置步骤因接口而异，请参阅关于PLC设置的内容。
设定概述参数设定中的按键功能清零键，退回到上一步，以下用ZERO表示。
皮重键，将光标左移一位，以下用TARE表示。
清皮键，清除当前的输入，或退出设定，以下用CLEAR表示。
存储键，将光标右移一位，以下用MEMORY表示。
选择键，用于选择下一个设定参数，或选择给定的参数表，以下用SELECT表示。
回车键，用于确认输入的数据和用选择键选择的参数，以下用ENTER表示。
进入设定步骤进入设定步骤将PANTHER称重终端的后盖板打开，将控制板上的S1-1置成ON。
同时按下ENTER键和ZERO键，称重终端显示“F1”，即进入设定状态。
各设定模块的选择进入设定后按SELECT键或ZERO键，找到所需要的设定模块。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
[3]操作
显示
PANTHER 称重终端有一个7位段码荧光显示器。
带光标和小数点。
该显示器用来显示称重数据、操作提示和错误代码等信息。
PANTHER 称重终端有7个光标，用来指示称重终端当前所处的状态。
光标 解释 功能
NET 净重光标 在设置皮重后，称重终端将进入净重状态， 若显示值为净重时，此光标亮
G 毛重光标 若称重终端显示值为毛重时，此光标亮
>0< 零中心 当秤处于毛重零的±1/4d之间时，此光标亮。
Kg
单位光标
重量单位为kg
键盘
按键
按键 按键功能
清零键 或ZERO 键 在允许清零范围内将称重终端清零
皮重键 或TARE 键 将显示重量作为皮重值去皮。
将要修改的数字显示位向左移一位。
在分选功能中选择目标值
清皮键 或CLEAR 键 清除皮重值，使称重终端回到毛重状态。
存储键
或MEMORY
键 设置预置点和分选功能目标值。
将要修改的数字显示位向右移一位
选择键 或SELECT 键 选择不同的显示内容或不同的操作或不同的参数改变显示值
回车键 或ENTER 键
将显示重量数据打印输出，输入值和提问的确认
[4]参数设定和秤的校正
*注：PLC接口的参数设置在F8，只有安装了PLC接口时F8才会出现，具体设置步骤因接口而异，请参阅关于PLC设置的内容。
设定概述
参数设定中的按键功能
清零键，退回到上一步，以下用ZERO表示。
皮重键，将光标左移一位，以下用TARE表示。
清皮键，清除当前的输入，或退出设定，以下用CLEAR表示。
存储键，将光标右移一位，以下用MEMORY表示。
选择键，用于选择下一个设定参数，或选择给定的参数表，以下用SELECT表示。
回车键，用于确认输入的数据和用选择键选择的参数，以下用ENTER表示。
进入设定步骤
进入设定步骤
将PANTHER称重终端的后盖板打开，将控制板上的S1-1置成ON。
同时按下ENTER键和ZERO键，称重终端显示“F1”，即进入设定状态。
各设定模块的选择
进入设定后按SELECT键或ZERO键，找到所需要的设定模块。
然后按ENTER键进入该模块。
使用PANTHER称重终端时，请一步一步地察看一下各设定模块中的每一个参数。
在每个设定模块中还有若干子模块，可以用SELECT键选择，再用ENTER键进入。
当设定完一个子模块后，PANTHER将自动进入下一个子模块。
缺省参数设定
在诊断模块中，可以将所有设定参数复位到缺省状态，具体细节将在下面的章节中介绍。
附录中列举了缺省参数值
缺省参数装入步骤：
进入诊断和维护模块“F6”
选择“F6.5 1”，按ENTER键
显示“LOAd 0”按SELECT键选1，然后按ENTER键
称重终端将所有设定参数改变成出厂缺省值。
退出设定状态
当完成参数设定后，按CLEAR键直到显示“CAL OFF?”，再按ENTER键确定。
称重终端回到正常显示状态。
若需要保护设定参数不被别人修改，可以将S1-1置成OFF。
参数设定
F1秤的接口模块
在显示[F1]时，按SELECT键进到[F2]，按CLEAR键进到[Cal off]，按ENTER键进入下一步。
[F1.2 ]用SELECT选择校正单位。
可选的单位：
F1.2=1 LB －磅
F1.2=2 kg －千克
F1.2=3 g －克
F1.2=4 oz －盎司
－磅/盎司
F1.2=5 LB/oz
F1.2=6 ozt －TroyOunces
F1.2=7 dwt －英钱
F1.2=8 t －吨
F1.2=9 ton －公吨
[F1.3 ]选择秤的最大称量。
按ENTER键，则显示当前设置的最大称量。
跟据下表选择合适的值，用TARE键和SELECT键组合输入最大称量值，然后按ENTER键。
秤的最大称量(kg)
分度值1000d 2000d 2500d3000d 4000d 5000d 6000d 10000d
0.001 1 2 ∕345610
0.002 2 4 5 6 8 10 12 20
0.005 5 10 ∕1520253050
0.01 10 20 25 30 40 50 60 100
0.02 20 40 50 60 80 100 120 200
0.05 50 100 ∕150200250 300 500
0.1 100 200 250 300400500 600 1000
0.2 200 400 500 600 800 1000 1200 2000
0.5 500 1000 ∕1500 2000 2500 3000 5000
1 1000 2000 2500 3000 4000 5000 6000 10000
2 2000 4000 5000 6000 8000 10000 12000 20000
5 5000 10000 ∕15000 20000 25000 30000 50000
10 10000 20000 3500030000 40000 50000 60000 100000
20 20000 40000 5000060000 80000 100000120000 200000
50 50000 100000 ∕150000200000250000300000 500000
[F1.4 ]选择秤的分度值，按ENTER键，则显示当前设置的分度值。
分度值是称重终端显示的最小变化值
用SELECT键选择合适的分度值。
然后按ENTER键。
[CAL ]秤的校正，校正与否可用SELECT键选择。
[CAL 0] 跳过校正到F1.6。
[CAL 1] 进入校正程序。
当进入[CAL 1]时，显示[E SCL]：
[E SCL] 将负载从秤台上移去，按ENTER键。
[15 CAL] 称重终端倒计数，并读取空秤值。
[Add Ld] 在秤台上加负载，最大重量为满称量的105%。
推荐使用的重量为最大称量的60％－100％。
按ENTER键。
[00000] 用TARE键和SELECT键组合输入所加重量值，不接受带小数点的值。
按ENTER键。
[15 CAL] 称重终端倒计数，并读取加载称量值。
[CAL d] 校正完成。
[F1.6 ]选择是否需要进行零点调整。
F1.6=0 跳过零点调整程序
F1.6=1 开始进行零点调整。
当F1.6=1时，使秤处于空秤状态，并按ENTER键：
[15 CAL] 称重终端倒计数，并读取新的零基准。
任何时侯都可以按CLEAR键退出。
[F1.7 ]选择是否需要进行量程调整。
F1.7=0 跳过量程调整程序
F1.7=1 开始进行量程调整
当F1.7=1时，显示[00000]：
用TARE键和SELECT键组合输入秤台上所加重量值。
按ENTER键
[15 CAL] 称重终端倒计数，并读取新的加载重量值。
任何时侯都可以按CLEAR键退出。
注：进行量程调整的步骤如下：在称重状态，将标准重量加在秤上，而后使称重终端进入设定状态，当显示[F1.7X]时选1，再按ENTER键，并输入标准砝码重量，然后按ENTER键。
量程调整完毕后，应将[F1.7]选0。
[F1.8 16]重力加速度调整
显示重力加速度因子。
允许对重力加速度进行修正，以消除不同地区重力加速度的差异对秤计量精度的影响。
若秤在同一地校正和使用，则不需要修正此参数。
可修正的范围为0~32。
F2应用环境设置
在显示[F2]时，按SELECT键进到[F3]，按CLEAR键进到[Cal off]，按ENTER键进入[F2.1]。
[F2.1 ]用SELECT选择辅助单位。
选择后按ENTER键
PANTHER称重终端允许设置第二个单位，PANTHER能在该单位与校正时设定的单位之间进行换算
可选的单位：
F2.1=0不允许辅助单位
F2.1=1 lb 磅
F2.1=2 kg 千克
F2.1=3 g 克
F2.1=4 oz 盎司
磅/盎司
F2.1=5 lb/oz
F2.1=6 ozt TroyOunces
F2.1=7 dwt 英钱
F2.1=8 t 吨
F2.1=9 ton 公吨
[F2.3]皮重功能，按SELECT键跳到F2.4，按ENTER键设置皮重功能。
[F2.3.1 ]是否允许皮重功能，选择后按ENTER键
F2.3.1=0禁止皮重功能
F2.3.1=1允许皮重功能
[F2.3.2 ]皮重内锁，选择后按ENTER键
F2.3.2=0禁止皮重内锁。
