[宝典]星玛MMR电梯初学者培训资料
星玛电梯一体化驱动控制器培训-参数及操作
英
伦
经
典
百
年
荣
耀
31
参数介绍
速度增益: F180 对速度给定峰值的增益 出厂值1000
英
伦
经
典
百
年
荣
耀
32
参数介绍
井道中减速开关的级数: F182 井道中安装有几道强迫减速开关. 该参数设置不当会导致井道学习失败.
英
伦
经
典
百
年
荣
耀
33
参数介绍
井道学习速度: F183 井道自学习速度.出厂值为0.8m/s。
英
伦
经
典
百
年
荣
耀
38
参数介绍
编码器参数: F226 编码器类型 0： 增量型，差分，SinCos. 1： CCW增量型UVW编码器 2：CW增量型UVW编码器 3: CCW的ABZ编码器 4: CW的ABZ编码器 8: Endat绝对值编码器
F227 编码器规格
F228 初始相位角
编码器每转脉冲数
英
伦
经
典
百
年
荣
耀
25
参数介绍
是否厅门锁高压检测 F153 1:有厅门锁高压检测,0:无厅门锁高压检测. 默认1.
英
伦
经
典
百
年
荣
耀
26
参数介绍
是否有门锁和安全继电器检测。 F156 0：有；1：无；3：仅检测门锁回路继电器,安全回路继电器不检测；4： 仅检测安全回路继电器,门锁回路继电器不检测. 设置为3
英
伦
经
典
百
年
荣
耀
3
参数介绍
电梯基础知识培训资料
电梯基础知识培训资料一、电梯的基本构造1. 电梯的组成部分电梯主要由以下几个部分组成：轿厢、对重、导轨、驱动系统、控制系统等。
- 轿厢：用于承载乘客或货物的部分，通常由钢板焊接或者冲压而成，其尺寸和承载能力根据不同的需求而定。
- 对重：用于平衡轿厢的自重，一般安装在导轨上，并通过钢丝绳与轿厢相连，起到平衡作用。
- 导轨：用于引导轿厢的升降运动，通常分为直线导轨和曲线导轨两种，能够确保轿厢稳定地运行。
- 驱动系统：用于推动轿厢的运行，通常包括电动机、减速器、钢丝绳等组成。
- 控制系统：包括电气控制系统和操作系统，用于控制电梯的运行、开关门等功能。
2. 电梯的工作原理电梯的基本工作原理是通过电动机驱动轿厢上升或下降，在运行过程中，对重与轿厢的重力平衡，保证轿厢的稳定运行。
控制系统根据楼层按钮的指令，控制电梯的运行。
当电梯到达指定楼层时，控制系统会让电梯停在该楼层，并打开门。
当所有的乘客进出完成后，控制系统会在一定时间后自动关闭电梯门并继续运行。
二、电梯的安全知识1. 电梯的安全操作规程- 乘坐电梯时，应按楼层按钮，不得在电梯内乱动或大声喧哗，以免影响其他乘客和电梯的正常运行。
- 当电梯出现异常或故障时，乘客应保持镇定，按下电梯内的紧急报警按钮，并等待救援人员的到来。
- 在地震、火灾等紧急情况下，不要乘坐电梯，应采取适当的疏散方式离开建筑物。
2. 电梯的日常维护和安全检查- 定期进行电梯维护保养，检查电梯的各个部件是否正常运行，保证电梯的安全性能和舒适性。
- 定期进行安全检查，包括检查电梯轿厢、对重、钢丝绳、导轨、控制系统等部件是否有异常，及时进行修理或更换。
三、电梯的故障处理1. 电梯的常见故障- 电梯无法启动或停止：可能是由于电源故障、电动机故障或控制系统故障引起的，需要检查相关部件并进行修理。
- 电梯无法平稳运行：可能是由于导轨、对重、钢丝绳等部件损坏或老化所致，需要进行检查和更换。
- 电梯门无法正常开合：可能是由于门轨偏移、门闩故障或控制系统故障引起的，需要进行维修或更换相关部件。
星玛MMR3000资料整理(逐步完善)
4、Date Uploading 将主板参数复制到OPP-2000。 右图所示：
1.Uploading 上传参数 2.Deiete 删除数据 为了避免操作失误出现问题，上传 数据前最好删除所有数据。
5、Date Downloading 将OPP-2000上的数据下载到主板。
1.Downloading 下载参数 2.Deiete 删除数据
五、VIEW:电梯状态监测
由主菜单选择VIEW按ENT键进入
1、Car / Hall Call： 表示轿厢及大厅呼叫登录状态.. 是大厅上/下呼叫登录状态, • 是轿厢登录状态。 Connection IND：（部分系统有次菜单） 表示正在与Hall Indicator通讯的楼层。 黑色表示该楼层通讯正常，白色表示通讯有故障。

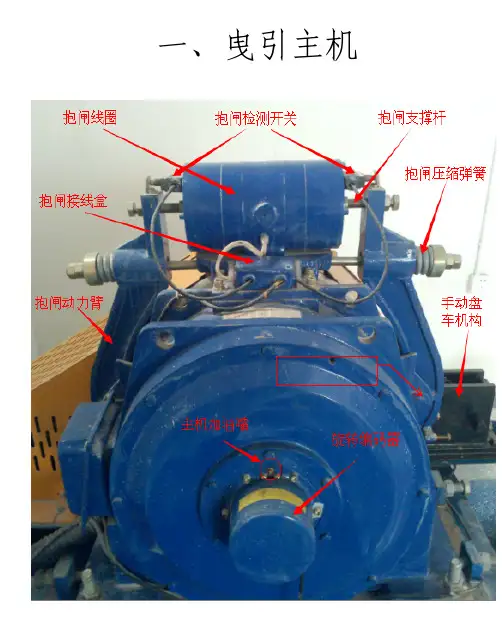

好动作位置，并拆开抱闸接线盒用万用表通断档测试。
两边调试好过后检修试运行几次，无问题恢复正常。
注意：进行调试操作时，应当断电或者拍下控制柜
急停开关确保安全。
二、控制柜
二、控制柜（内）
三、轿顶板
电梯称重学习： 1、调节轿底称重开关电压 使J1的3、4脚分别对1脚电 压为4.5左右 2、清空轿厢轿顶物品， 人站在厅门外按0%按 钮4秒钟、其指示灯闪 烁两秒后松开。 3、轿厢均匀放置额定 载重100%砝码，于厅 门外按100%按钮4秒， 其指示灯闪烁2秒后松 开。指示灯不闪则需 调节称重开关电压。
星玛电梯资料门机door(2)
(LD2)开门信号指示灯和(LD3)关门信号指示灯的显示来表达门机板处于
何种故障状态.
(参照表.12).
表.11)当不正常操作发生时,门机板上LED显示状态
表.12)发生故障时门PCB的LED状态
1.6门机工作异常时的检查点
1)当门机工作中产生噪音时
表.14)拨码开关的规格设置(SAV1)
表.15)拨码开关设置规格(MAV1, DAV1)
※这是ቤተ መጻሕፍቲ ባይዱ分门设置标准,使用側开门时,将规格拨抹开关的第4为参照表.15
设置
③当拨抹开关设置完毕后必须按复位开关(SW6)超过1秒以上时间
7)替换PCB时的警告
在替换门机PCB前尽管门机电源已经被关闭,由于存在电解电容
(注)要领:进行调节操作时确保厅轿门能够被门刀可靠开关.
表.9)关门时拨码开关设置
表.10)反转时拨码开关调整
2)开关门时间(工厂出厂时设定) SAVI
1.5发光二极管&故障
※LED的状态可以显示门机板在安装完毕通电后处于不正常工作时的状态和原因,
参照以下说明.
1在门机板上对每个发光二极管的显示和工作状态均有说明(参照表11)
1检查安全触板动作状态.确认在门完全关闭前安全触板开关是否动作
在轿门关闭时检查轿顶接线箱内安全触拌线的电压是否发生变化,
(在轿顶慢车运行模式下手动按轿顶检修盒的上/下行按钮)
6)在关门和开门末端是否有撞击声产生
①首先检查开门宽度拨码开关设置是否正常(EW).如果不合适,重新设置(参照表.14).
②当正确的规格被设置,调整开关门的减速设置.
变化,开门时, LD2和关门时, LD3一定会按照控制柜的指令信号点亮
电梯基础知识培训教材(PPT)
无障碍电梯的设计
无障碍电梯的设计旨在为残疾人、老年人和其他行动不便的人士提供便捷安全 的出行方式。无障碍电梯设计应符合相关的规范和标准，并考虑以下因素：电 梯轿厢的尺寸，入口和出口的坡道或坡面，电梯按钮的高度，以及安全操作功 能等。
无障碍电梯通常具备以下特点：较宽的轿厢尺寸，方便轮椅通行，配备紧急呼 叫按钮和语音提示系统，以及低矮的控制面板和按钮，方便轮椅使用者操作。 合理设计无障碍电梯，可以更好地满足所有用户的需求，创造更加包容和友好 的出行环境。
电梯的主要功能
垂直运输
电梯将人们从一个楼层运送到 另一个楼层，方便人们快速移 动。
舒适体验
电梯提供舒适的乘坐环境，减 轻人们上下楼的疲劳感。
安全保障
电梯具有安全设施，确保乘客 在乘坐过程中安全可靠。
提高效率
电梯提高了楼宇的交通效率， 方便人们快速抵达目的地。
电梯的基本原理
配重系统
配重与轿厢重量接近，平衡轿厢上升和下降时的重量，减少电机功率消耗，提高效率。
乘客服务
提供专业的乘客服务，并及时 解决乘客的问题和投诉。
设施管理
定期检查电梯安全系统和控制 面板，确保其正常运行。 Nhomakorabea培训记录
对电梯操作员进行安全操作培 训，并记录培训内容和时间。
电梯使用者的权益保护
安全保障
电梯使用者有权享有安全、舒 适的乘梯环境。
公平待遇
任何使用者都应受到平等的对 待，不受歧视。
快速进出
进出电梯时，请快速行动，不 要在电梯门口停留过久，避免 影响其他乘客。
注意安全
乘坐电梯时，请注意安全，不 要在电梯内奔跑、跳跃，不要 将物品放在电梯门口，避免造 成拥堵或意外。
适老化电梯的特征
星玛电梯资料调试(3)
※如何调节导靴
a)拧紧紧固的螺杆并设定螺母和环的尺寸为10mm，导靴与6mm的”A”点轻微的接触.
b)如果没有达到10mm,轿厢由于轻微支撑的橡皮不能移动而发生振动. (参照图. 3)
c)如果”A”点没有达到6mm,不能获取常规的推力(32Kg) .如果尺寸太大,轿厢会产生强烈的震动并影响井道设备及轿厢设备.
①给电前检查点
※井道内插入电缆插头前执行
-关闭控制屏电源
-检查控制屏内电阻，断开情况及短接线，如表3
表3）给电前检查点
NO
检查点
检查内容
1
XHA CAP 1 - 2
R＝2±1Ω(检查DOC-100 PCB内脉冲
trans问题)
2
XHA CAP 3 - 4
R＝1㏀±200Ω(DC24V电源不足检查)
3
B/Dfloors
SVC floors
设定拨码开关(16进制)
备注
12
STOP
0D
11
STOP
0C
10
NON STOP
无按钮
9
STOP
0B
8
STOP
0A
7
STOP
9
6
STOP
8
5
NON STOP
无按钮
4
STOP
7
3
STOP
6
2
STOP
5
1
STOP
4
B1(地下1层)
STOP
3
B2(地下2层)
STOP
2
表3)功能和用途
④连接POSI的MIC连接器(LD)至机房和轿厢接线盒.
MMR电梯LOCK操作步骤
LOCK 工作开始，接触器闭合，抱闸 打开，曳引轮会往特定位置跳转停止 后，接着会低速向顺时针方向回转
如果参数不变，顺序不对或产 生其它数据，编码器损坏或编 码器接线不良
进 入 MODE 菜 单 选 择 LOCK进行LOCK操作.
LOCK 操作步骤
BRINGING SOLUTIONS TOGETHER
LOCK 操作步骤
BRINGING SOLUTIONS TOGETHER
把电源R.S.T接线（AC380V）
连接马达U-U，V-W，W-V
连接接地线
按图纸要求短接安全回路和门 回路（电气回路图6）
连接编码器并检查接触良好
把抱闸线圈，抱闸开关连接到 SEMR-100的J6上
LOCK 操作步骤
BRINGING SOLUTIONS TOGETHER
复鸣复唱,并右手左侧切断电源
填写记录并进行短接 确认短接位置状态
确认短接是否成功,确 工作结束后，在断电状态撤出所有短 接线并作记录，最后恢复电梯运行 认后可以开展工作
BRINGING SOLUTIONS TOGETHER
• 工具：万用表，螺丝刀，钢板尺，塞尺，短接线，OPP2000（3.1以上版本）
短接IUS（上平层），IDS（下 平层），即将CF01的1.2.10用 短接线连在一起
连 接 3.1 以 上 版 本 的 OPP-2000 并送电
修改OPT菜单下的Brake Watch 的参数（YES改NO）
重新投入电源
参照随机提供的参数表确认 所有参数的设定（做标记处）
将CPM44由70改为60 将CPM45由20改为6
LOCK成功后，将Brake Watch改回YES，CPM44 改回70，C动时，确认编码器固定状态。运行 正常时，LOCK操作结束
蓝光星玛MMR故障码和操作说明
大连星玛MMR 故障码与说明 Error Code一、Error Code 形式形式 : 年度 – 日期 – 时间 – 错误代码 – 发生楼层 – 运行方向– 其他资料（其他资料还没使用）。
A :P : Y D Ti ot U sed D i r ect i on S t op Fl oor r r or N O ..↑: U p -: ↓: D ow n二、Error Code 表 1CODE 表示文字列 故障说明 1 Non Off Door SW - 门机开关不能 OFF 。
- 请检查门机是否共同的状态。
- 请检查轿门以及厅门开关。
- 开门输出(DPM3+DPM5)后，DCL 能Off ，而 Door SW(Hall 和Car) 不能Off.2 Non Off DCL - 关门限位开关不能OFF 。
- 请检查关门限位开关。
- 开门输出(DPM3+DPM5)后，Door SW(Hall 和Car)能Off ，而DCL 不能Off.3 No Open Door- 门机不能开。
- 请确认开门限位开关和关门限位开关都是否ON 的状态，在可变菜单开门限位开关，可以确认。
- 请检查门机。
- 开门输出(DPM3+DPM5)后，DCL 及Door SW(Hall 和Car)都不能Off.4 No Input DoorSW- 不能输入门机开关。
- 请检查门机以及门机开关。
- 关门输出(DPM3+DPM4)后，DCL能On，而Door SW(Hall 和Car)不能On.5 No Input DCL - 不能输入关门限位开关。
- 请检查关门限位开关。
- 关门输出(DPM3+DPM4)后，Door SW(Hall和Car)能On，而DCL不能On.6 No Close Door - 门机不能关。
- 请检查门机。
- 关门输出(DPM3+DPM4)后，DCL及Door SW(Hall和Car)都不能On.7 ULOn - UL动作了。
星码电梯DSS、MMRACVF门机变频调试参数
星码电梯DSS 、MMRACVF 门机变频调试参数1．确认与安装注 意● 受损的变频器和零部件不全的变频器，切勿安装。
● 请安装在金属等不易燃烧的材料上，以免发生火灾。
● 安装时请不要抓在外壳或两端接线端子上，当心掉下来压脚，有受伤的危险。
● 请确定已安装牢靠。
否那么，可能会掉下来砸伤人。
2．布线注 意● 请确认交流主回路电源的电压与变频器的额定电压是否一致。
切勿对变频器进展耐电压试验。
● 请勿将电源接到输出U 、V 、W 端子上。
安 全 注 意 事 项在安装和设备投入运行前，请仔细阅读安全说明和警告，防止对人员、设备造成伤害与损坏。
本说明书有关安全考前须知的等级分为“注意〞和“危险〞两级。
注意危险：错误使用会有危险，可能会致人重伤、残废甚至死亡以与重大财物损失。
：错误使用会有危险，可能会造成轻伤、中度伤害或财物损失。
危险●接线前，请确认输入电源是否处于OFF状态。
●只允许连接交流单相220V的输入电源，本设备必须接地〔NEC和其它应用标准〕。
●非专业电气工程人员，请勿进展接线作业。
3．操作和运行注意●因散热片温度会变得很高，所以，请不要触摸，以免被烫伤。
●请勿随意变更变频器的设定，本变频器在出厂时已经进展了适当的设定。
危险●请务必在装上外壳后再接通电源。
接通电源前请将开关置于OFF位置。
●变频器通电时，即使在停机状态也不要触摸变频器的端子，以免触电。
4．维护和检查危险●检查要在切断电源5分钟后进展，否那么有触电的危险。
●检查和维护要由专业人员进展●变频器的端子在通电情况下切勿触摸，端子上有高电压，非常危险。
●进展检查、维护作业时请使用绝缘工具，并防止手上佩带手表、戒指等金属物。
5．其它危险●绝对禁止对变频器进展改造，以免发生伤亡事故。
目录1、安全考前须知-------------------------------------------------------------------------------1 2．目录------------------------------------------------------------------------------------------2 3．接线------------------------------------------------------------------------------------------4 3—1 变频器接线图---------------------------------------------------------------------4 3—2 控制器接线--------------------------------------------------------------------------5 4．操作-------------------------------------------------------------------------------------------6 4—1 各按键功能与指示-----------------------------------------------------------------6 4—2 根本操作-----------------------------------------------------------------------------7 4—3 系统参数-----------------------------------------------------------------------------7 5．其它参数------------------------------------------------------------------------------------10 5—1 相关技术参数-----------------------------------------------------------------------10 5—2 电气参数-----------------------------------------------------------------------------10 6．调试说明------------------------------------------------------------------------------------11 6-1两个关键词的解释---------------------------------------------------------------------11 6-2门机控制器调试的具体步骤---------------------------------------------------------11 7．故障处理-------------------------------------------------------------------------------------13 8、其它---------------------------------------------------------------------------------------------138—1 废物处理------------------------------------------------------------------------------13 8—2 咨询修理------------------------------------------------------------------------------13 9、附页---------------------------------------------------------------------------------------------14 附页1：门机安装考前须知-----------------------------------------------------------------14 附页2：双折门机直梁安装示意图--------------------------------------------------------15 附页3；轿顶安装示意图--------------------------------------------------------------------16 1、前言1-1●标牌容TYPE ：ACVFSOURCE ：1φ200-240V 50/60Hz OUTPUT ：0.5KV A 1.5 SER.NO.：03AA-0888额定输出电流2、外观和各局部的名称3、接线3-1 控制器接线 插座号 端子与标识 功能 插座号端子与标识功能 P1 1L 电源相线 P44 开门到位 2 PE 接地5 公用 3 N 电源中性线6 关门到位 P21U电机端子7公用额定输入电流型号生产号〔例如0888，08892 V 8 位置3 W 9 公用4 PE 接地P6 1 AP3 1 开门指令 3 5V2 公用 5 B3 关门指令 6 PE 接地P5 10 外接开门到位〔到位通〕9 OV 11注：P3开关门指令输入，要开关量无源输入。
MMR介绍(客户版)
优势 7 ：永磁无齿曳引机绿色环保
• 无需曳引机润滑油
由于不需齿轮传动使用的润滑油，避免由于漏油产生的环境污染。同时节省维保换油停机时间。
• 抗电磁干扰
• 既能有效预防电磁干扰，保证电梯运行可靠；又可以有效过滤高次谐波，避免对建筑物电气设备产生电磁干扰，确保 其他用电设备的正常运行。 满足电磁兼容性（EMC)国际标准。
•未来电梯 提升未来
SIGMA “MMR” ” 电梯技术优势介绍
大连星玛电梯有限公司青岛分公司 韩国OTIS 韩国OTIS唯一使用商标 OTIS唯一使用商标
SIGMA的MMR电梯代表着全球电梯的领先水平 的 电梯代表着全球电梯的领先水平: 电梯代表着全球电梯的领先水平
. 代表着尖端的全智能化控制 代表着尖端的全智能化控制:
全 球 同 步 换 代 产 品
•
•
. 代表了经济 节能 环保的最高水平 代表了经济/节能 环保的最高水平: 节能/环保的最高水平
- 机房面积不超过井道尺寸 - 采用 用 的 高 机 的电力 高 节能 环保
. 代表最高的 代表最高的OTIS全球 全 全球
- 高 机 的 IS全球 全 的功 件 高 保电梯 运行
• 连续称重系统使防捣乱功能/开关门时间的自动控制更精确更可靠 连续称重系统使防捣乱功能/
- 精确测定乘客人数,实现防捣乱功能的精确控制 - 精确测定在每个层站的的进出人数,来自动控制开关门的时间,提高运行效率
优势 5 ：机房小巧,减少土建成本 机房小巧,
有齿轮 MMR 永磁同步无齿轮曳引机
W(1500)xD(690)xH(840 W(1500)xD(690)xH(840) 760kg 690)xH(840)
CPU 相对DSP运算速度慢 CPU是加减运算 CPU不能单独实现智能控制 CPU控制精度低 对电梯控制精度低/速度慢/反应迟缓 32位相当于intel80386 一般厂家采用32位CPU或16位CPU控制
电梯培训资料
电梯培训资料第一部分：电梯的基本知识1. 电梯的组成电梯主要由机房、轿厢、配重、导轨、门系统、控制系统等部分组成。
其中机房是电梯的动力来源，轿厢是载人的部分，配重是用来平衡轿厢重量的，导轨是用来引导轿厢上下移动的，门系统是用来保证安全的，控制系统是用来控制电梯运行的。
2. 电梯的分类根据使用场所和用途的不同，电梯可以分为乘客电梯、载货电梯、家用电梯、医用电梯等。
乘客电梯主要用于办公楼、商场、酒店等场所，载货电梯主要用于仓库、超市、工厂等场所，家用电梯主要用于家庭住宅，医用电梯主要用于医院内部。
3. 电梯的安全知识电梯使用时要遵循以下安全知识：不要超载，不要强行打开电梯门，不要乱按按钮，不要在电梯内吸烟，不要在电梯里跳跃等。
在发生紧急情况时，要按下紧急按钮，并按照指示等待救援。
第二部分：电梯的操作规程1. 乘坐电梯乘坐电梯时，应注意站稳，不要靠近电梯门边缘，避免夹伤。
进入电梯后，要等待电梯门完全关闭才能按下目的地楼层按钮。
在电梯运行过程中，不要随意乱动按钮或者扶手。
2. 电梯故障处理当电梯出现故障时，要及时按下紧急按钮，并等待救援人员的到来。
在等待救援时，要保持冷静，不要慌乱。
如果电梯停电或者失去动力时，要遵循救援人员的指示，不要试图强行打开电梯门。
3. 电梯的日常维护电梯的日常维护包括定期清洁、润滑、检查电梯运行状况等。
电梯维护人员要定期对电梯进行检查，发现问题及时处理。
第三部分：电梯的紧急处置1. 电梯停电当电梯停电时，要按下紧急按钮，并等待救援人员的到来。
在等待救援时，要保持冷静，不要试图强行打开电梯门。
2. 电梯失去动力当电梯失去动力时，要及时按下紧急按钮，并等待救援人员的到来。
在等待救援时，要保持冷静，不要试图强行打开电梯门。
3. 电梯火灾当电梯发生火灾时，要立即按下呼救或者紧急按钮，并在等待救援时，用湿布堵住电梯门缝隙，防止烟气进入。
以上是关于电梯的基本知识、操作规程和紧急处置的培训资料。
星玛电梯资料门机door(2)
2)开关门时间(工厂出厂时设定) SAVI
1.5发光二极管&故障
※LED的状态可以显示门机板在安装完毕通电后处于不正常工作时的状态和原因,
参照以下说明.
1在门机板上对每个发光二极管的显示和工作状态均有说明(参照表11)
参照这些说明,当不正常情况发生时,门机板能够判断出故障类型并通过
2)当IPM故障(LD5点亮)
1首先判断为IPM提供的电源是否不正常.参照图.16,检查电源电压
(按照表.11,图.16).
2如果没有电源故障,再次接通门机电源进行开关门操作.
如果IPM故障再次发生时,替换门机PCB.
3)只能进行开门操作或关门操作故障发生时
1正确插入门PCB连接器后,确认开门指令(PJ1-10)和关门指令
.另外,代表PCB的信号输入回路有故障.替换PCB.
表.13) IPM控制电源的输出电压
③检查电源部分连接
a)输入电源检查
b) IPM电压检查
4)当LD1不能点亮时
①按SW6.后仍然不能动作时,替换PCB.
5)当门不能完全关闭和重开门时
1检查安全触板动作状态.确认在门完全关闭前安全触板开关是否动作
在轿门关闭时检查轿顶接线箱内安全触拌线的电压是否发生变化,
(LD2)开门信号指示灯和(LD3)关门信号指示灯的显示来表达门机板处于
何种故障状态.
(参照表.12).
表.11)当不正常操作发生时,门机板上LED显示状态
表.12)发生故障时门PCB的LED状态
1.6门机工作异常时的检查点
1)当门机工作中产生噪音时
①如果在运行中产生严重噪音,首先检查光电码盘的调整位置.
(按照DCD-20X PCB外观图位置).当通过改变拨码开关拨码来调整门机
星玛电梯资料门机door(1)
TST技术支援 Team门系统页数 1/22 日期NOV.20031.轿门机的试运行(SAV1)1.1 厅门钩锁及离合器的调整※ 应在厅门设备内调整厅门钩锁及离合器. 地坎L 、地坎C 及轿厢门设备与中心 一致并保持平衡.1)调整厅门钩锁① 确认门与JAMB 和地坎L 的中心一致，间隙精确② 如果吊钩与爪子间隙为2±0.5mm ， 开关行程在4±0.5mm 或以下时检查 间隙. (见表1)2)调整离合器① 层门地坎与在轿厢上下运行时的间距 必须保证在8±1mm ，垂直调整使前 后左右小于等于1mm. 层门与轿厢地 坎的标准距离应为30m.(见图2)② 固定额度的离合器调整完毕， 应该进行紧固，用衬套调整离合器 凸轮使在轿门完全关闭情况下可变动的额度大约在72±1mm. 此时，增大衬套的插入，打开的尺寸也同时增大.3)调整门开关凸轮① 调整凸轮与开关的距离为1±0.5mm 或稍小.(见图3) 2±0.5(图1) 厅门钩锁 & 开关112±0.5行程4±0.510±2地坎C地坎L固定8±1(图2) 离合器图纸 72±2 30±2 可变动额度(图3) 凸轮与开关的装配1±0.5mmTST技术支援Team 门系统页数2/22日期NOV.2003②调整凸轮的宽度使其缓慢靠近门，同时调整开门触点尺寸为18±2mm(见图5)③打开开关盖，缓慢靠近门，调整开门触点尺寸为18±2mm(见图6)4)调整安全触板①触板投影：单面触板：35mm双面触板：25mm②使用挡块，确认在门完全打开与关闭时行程是否正常(见表1)表1)安全触板运行距离部分运行位置尺寸两面完全打开时门与触板间距离13±3mm 当门打开一半时48±2mm 门全关时触板间距离6±1mm单面完全打开时门与导触板距离35±2mm当门打开一半时35±2mm门全关时触板间距离35±2mm中心线(图5) 调整凸轮与开关开关凸轮开关开关18±2mm(图6) 调整轿门TST技术支援 Team门系统页数 3/22 日期NOV.2003③安全触板的连接 安全触板应该与轿厢上部接线盒及MIC 连接器连接. 安全触板与关门命令相承接，因此，当安全触板断开时，开门可以进行而无法关门.(见图7)※ 当安全触板断开时，可以开门但不可以关门 (这说明触板与关门命令输入相关连)1.2门设备控制电路(图) 1) 轿门系统① 调整开关包括根据规格在反向或调整过程中的加速/减速开关及用来调整速度模 式的其它开关(SW1~SW5).② VR1用来在PCB 内中心调整低电压的设定.(从中间向右为降低电压，向左为增 大电压)③ 指示灯包括控制柜PCB 的灯(LD2，LD3)来指示开关、门(PCB)的正常的指示灯 (LD4)、IPM 的异常指示灯(LD5)、控制柜PCB 的正常/异常指示灯(LD1)及 DOLS 和DLCS 指示灯(LD7)④ DCD-201 PCB 与DCD-203/4 PCB 的区别*DCD-201 PCB ：附在PCB 上的电解电容*DCD203/4 PCB ：接线端子位于附在DCD-201 PCB 上的电解电容上. 电解电 容在PCB 外侧(见表2与图8，9) (图7) 安全触板连接SESP48(48V DC) 关门命令 控制柜门 PCBTST技术支援Team 门系统页数4/22日期NOV.2003表2) DCD-201 PCB与DCD-203/4 PCB的区别板类型名称DCD-201 PCB DCD-203 PCB DCD-204 PCB门型 SAV1 MAV1 DAV1电动机输出末端未使用使用使用防嗓音外部电解电容NO YES提供电源(调解器键) 3Φ 100/110V⑤DCD-201 PCB及DCD-203/4 PCB特征DCD-201 PCB 是DC根据SAV1标准，链接端的电解电容器的容量，DCD-20 3/4 PCB与DCD-201 PCB相同，但电解电容器的容量增大至最小临时电压时，可以通过MAV1和DAV1内正常门操作中加长移动电缆进行再生，以此使快速停止简化(见表3)表3)根据门类型名称应用电解电容门型电解电容MOTOR I P MSAV1470㎌50Ｗ600V/10AMAV12200㎌80Ｗ600V/10ADAV14700㎌200Ｗ600V/15A⑥DCD-20X PCB 外部图TST技术支援Team 门系统页数5/22日期NOV.20032)连接器与销钉的描述①门机DCD-20X PCB有四个连接器，功能见表4表4)功能连接器插针号信号功能1 R2CL 关闭命令2 NUDGE 强迫开门运行命令3 SES SES 输出(通常为 48V)4 DMC DC 48V 输入5 SES2 安全触板失效(全部关闭时)6 EARTH 控制柜构架接地7PJ1 8 SS100V S相9 TS100V T相10 R2OP 开门命令11 HCL 残疾人运行命令12 DERR 门故障13 DOLS 完全开门输出14 GND15 SES1(图9) DCD-20X PCB 外部图(MAV1，DAV1)TST技术支援Team 门系统页数6/22日期NOV.2003连接器插针号信号功能1 U 门机U相2 V 门机V相PJ2 3 W 门机W相4 TH2 恒温器输入25 TH1 恒温器输入1连接器插针号信号功能1 PD1 二极管No.1阳极2 PD3 二极管No.3阳极3 PD5 二极管No.5阳极4 VCC DC+15V5 VCCR +15V用来检查没有插入的连接器6 PT3 变压器No.3 EMITTER7 PT1 变压器No.1 EMITTERPJ6 8 PD2 二极管No.3阳极9 PT4 二极管No.1阳极10 GND 接地1112 PT5 变压器No.5 EMITTER13 PT4 变压器No.4 EMITTER14 PT2 变压器No.2 EMITTER3) 通电前检查点(DR电缆：参照系统第9页)①确认PJ1，PJ2 PCB接线端子的电缆没有干扰电路盘②确认门机地线固定在PCB盒盖上.③当通电前手动开关门时，确保手动开/关的力在10~30kg4) 检查连接器电压①在轿厢上部接线盒DMC开关打开时检查连接器电压TST技术支援Team 门系统页数7/22日期NOV.2003②在连接器插头没有插入门PCB的情况下，如果轿厢接线盒上门的安全开关打开，输出电压必如表5表5)供电情况下插针输出电压连接插针号信号检查点电压4 DMC No.4 ~ 14(接地) DC 48V6 EARTH No.6(F.G接地)~14번(GND接地) 0 V8 SS100V No.8~9 .插针 8~17 见♠PJ1 9 TS100V No.9~8 插针 9~17 见♠12 DERR No.12 ~ 14(GND) 0 V13 DOLS No.13 ~ 14(GND) 0 V14 GND 0 V17 RS100V No.17~8.插针 No.17~9 见♠♠：适用于SAV1型，AC 100V适用于MAV1，DAV1型，AC110V※如果No.8↔9, 8↔17, 9↔17间电压的区别在AC100V±20V(低电压)或稍高，门PCB 不能很好地进行操作. 因此，检查控制柜与轿厢上部接线盒之间的连接，确认控制柜是否提供了电源.1.3 门机驱动测试1) 检查轿厢门开关与挡块①确认在开关门时，挡块是否有轻轻接触②轿门开关的操作应该如表6测试者在断电缓慢关门时检查轿门开关的操作(见图6，表11)表6)门开关的操作位置部分运行位置门开关关门前 9mm内③关闭DMC开关插入连接器后，打开DMC开关检查门的驱动YESD.M.C 开关打开TST技术支援 Team门系统页数 8/22 日期NOV.2003④ 根据低速模式开关操作进行门的操作a) 慢车：门始终打开(on-car 和in-car 相同) b) In-car ：门的驱动，关门按钮必须打开 c) On-car ：关门按钮必须打开2) 门驱动检查点① 在检查线端安全触板开关触点的触点电阻(等于小于10Ω) ② 检查检测器的调整状态③ 根据on-car 操作开关检查门的操作 ※ SAV1：如果按重启键，LD2每隔几秒闪烁 MAV1：如果按重启键，LD3每隔几秒闪烁DAV1：如果按重启键，LD2和LD3每隔几秒同时闪烁1.4 调整图形1) 拨码开关的功能及设定方法如图13所示，门的速度图示由增加∆P1，∆P2及原始模式0的P0构成 (或31关开始，模式0，开门开始，模式31). PCB 上存储的增加值是通过拨码开关的对重值增加的. 换算为十六进制的对重值由在PCB 内的拨码开关决定. 打开越多的开关(见图10.2)换算值就越大(见表7). 因此，为了增加增大门的速度值，就要多打开拨码开关的. 拨码开关设定见表8，9.DOLS 输出← 门开关 →操作← DOLS → 移动48V 0 V 48V 0V 全 打开(图11) 开关操作及输出。
星玛电梯资料调试
b. "0":表示开关,继电器和接触器,等.没有动作.
5)ACD模式
表11-13
模式
说明
※如果为60~105 m/min,确认VA(控制电源), VB(CT), VC(C1VD_选项),
VE(IOIF)和VG(DPP)连接器连接.
※检查DPC PCB短接线
在下面列表的基础上检查设置.
-表11-3 "J5H"(DPC-130)短接线
短接线号
IPM容量
1~2
50A, 75A, 150A
3~4
1)打开建筑电源.
2)检查DOC-120 PCB的输入电压.
※确保AB连接器No.1与F.G间连接器的电压为DC 48V±5%
(检查安全回路-R5SC)
※检查DOC-120 PCB TB1接线端子的电压输出.
表11-5
DOC-120 PCB
测量C + 5V±5%
4)检查DOP-113, 115, 116 PCB电压
※XHA插座3-4, 5-6, 7-8 : DC 24V±10%
5)检查DPC-130 PCB的WDT状态
※确认LD2 CPU LED(绿)在供电情况下每间隔0.5秒闪烁.
(在电动机运行时间隔0.25秒闪烁)
※检查ALM LED
确认LD1 ALM LED (红)在供电后点亮,然后约2秒后熄灭. (ALM LED用来进行逆变器硬件安全检查)
1.低速调试运行(检查操作)
1.1动车前检查
1)井道内障碍物
2)厅门(关闭)
3)安全触板电缆连接(如果没有装配轿厢门,进行短接)
