矿用隔爆型真空电磁起动器 共34页
QBZ-80矿用隔爆型真空电磁起动器文档
QBZ-80/660（380）矿用隔爆型真空电磁起动器使用说明书山东容力达矿用电器一、概述1、QBZ-80/660（380）矿用隔爆型真空电磁起动器，以下简称起动器。
所选用的CKJ5-80真空接触器，具有重量轻，体积小，分断能力大，噪音低，电弧不外露，打开上盖切断负荷电源或上盖不到位起动器不能工作，安全可靠等一系列优点。
2、起动器除选用真空接触器外，并配有JDB电动机综合保护器，使产品保护功能齐全，分断能力、电寿命、机械寿命强等优点，而且配有分断能力大的隔离换向开关，HG-125可在特殊情况下切断6倍额定电流一次，起动器还具有阻容过电压吸收保护装置RC，因此该起动器是煤矿更新换代的理想产品。
3、用途及适应范围起动器适用于含有沼气、甲烷爆炸气体和煤尘的矿井中，但周围介质中不得含有破坏金属和绝缘的活动性化学物质，在交流50H Z电压为660V或380V的线路中，直接或远距离起动，停止和正反转控制三相鼠笼型异步电动机，同时对电动机有关电路进行综合保护，主要用于井下刮板运输机、皮带机、通风机、卷扬机等及其它矿井设备中。
4、使用条件（1）a、海拔高度不超过2000米；（2）周围环境温度不高于40℃，不低于-5℃；（3）周围空气相对湿度不大于95%（+25℃时）；（4）有甲烷等爆炸性混合物矿井中；（5）与水平面的安装倾斜度不超过15°；（6）无明显摇动和剧烈冲击振动的地方；（7）在无足以破坏电气绝缘的气体或蒸气的环境中；（8）在有防止滴水的地方；（9）污染等级三级；（10）防护等经受IP5；（11）安装类别Ⅲ类。
5、起动器型号含义Q B Z –80 /660(380)额定工作电压（V）额定工作电流（A）真空矿用隔爆型起动器6、本起动器设计依据MT111-1998矿用隔爆型低压交流真空电磁起动器和企业标准。
7、起动器类别矿用隔爆型..标志.ExdI二、主要技术参数外型尺寸1、起动器主要技术参数见表一表一2、起动器选用JDB电机综合保护器，作为过载、短路、断相、漏电闭锁等保护。
矿用隔爆型真空可逆电磁起动器
QBZ—120（80）/1140（660）N 矿用隔爆型真空可逆电磁起动器培训讲义外观图一、主要结构和功能1、起动器主要由隔爆外壳和本体两大部分组成，隔爆外壳由主腔、接线腔和隔爆盖子组成；本体主要由真空交流接触器、隔离换向开关、控制变压器、控制按钮、继电器、熔断器、阻容吸收装置、JDB电动机综合保护器等组成。
规格性能见主要元器件、易损件附表。
2、起动器的盖子与隔离开关的手柄互相联锁，必须用专用工具拧动联锁杆，才能将盖子打开。
3、起动器的额定电压整定、额定工作电流整定及漏电闭锁电阻整定都在本体的正面进行。
4、起动器具有机械联锁和电气联锁，从而保证两台接触器不能同时闭合。
二、QBZ元件1、隔离换向开关型号：GHK－200/1140代号：QS电路图：隔离换向开关安装在芯体背面进线：接进线接电柱的三条主电缆；出线：①三条主电缆接真空接触器的进线端；②三条主电缆上任取两相，接控制变压器的一次侧。
作用：改变电源的相序，调节电动机的正反转。
注意：在带电状态下，严禁换向操作。
2、真空接触器（2个）型号：CKJ－160/1.14备注：36V操作电压代号：FWKM、RKM电路图：KM1真空接触器安装在芯体正面上侧进线：接隔离换向开关的三条主电缆；出线：接JDB综合保护器的三条主电缆线圈：串联继电器的常开触头与控制变压器的二次侧36V电源作用：起动完成后，真空接触器吸合，接通主回路注意：线圈的电源线必须接牢，防止因虚接而出现的“打枪”现象。
3、控制变压器型号：660、1140/36代号：TC电路图：（略）电源变压器安装在芯体背面；进线：在隔离换向开关的出线端任取两相接变压器一次侧；出线：（1）作为真空接触器接触器线圈的电源；（2）给JDB综合保护器供电作用：给真空接触器线圈、JDB综合保护器供电4、熔断器型号：RL1－15备注：熔芯2A代号：FUFU1电路图：3A熔断器在芯体的正面左侧部位，串联在控制变压器一次侧一端的进线上作用：对控制变压器进行保护。
电磁启动器PPT
1.介绍 2.特点
PART01
QBZ-80矿用隔 爆型电磁起动器
1.介绍
QBZ-80矿用隔爆型电磁起动 器适用于煤矿井下或其它周 围介质中含有爆炸性气体(甲 烷混合物)的环境中，在交流 50Hz，电压1140V或660V， 电流至80A或120A或250A的 线路中，控制三相鼠笼型感 应电动机的起动，停止。当 线路中出现短路、过载、漏 电、断相时，能自动切断电 源，从而达到保护电机及线 路的目的。
2.特点
01
03
02
04
SUBTITLE HERE
SUBTITLE HERE
SUBTITLE HERE
SUBTITLE HERE
QJZ真空电磁起动器主 电路采用真空接触器， 无电弧，寿命长，可靠
性高。
采用JDB电机综合保护 器，保护功能全。
QJZ真空电磁起动器结 构简单、维修量少。
本起动器可近控控制， 也可远控用液位控制。
3.技术特征
型号：QBZ-80D； 额定电压：1140V／660V； 额定电流：80A； 最大分断能力：3000A； 电寿命：丰触头电寿命AC一4类别不低于3X104； 机械寿命：100万次； 工作制：长期。
PART02
QBZ-200真空可 逆电磁起动器
1.介绍
QBZ-200真空可逆电磁起动器主要适 用于具有爆炸性气体混合物和煤尘的 煤矿井下，在交流50Hz、电压至 1140/660(380)V的供电系统中，用于 远距离控制相应频率和电压的矿用隔 爆型三相鼠笼型感应电动机的起动、 停止和反转之用。起动器的隔离开关 具有一定的分断能力。起动器还具有 过载、短路、 断相、失压和漏电闭 锁以及过电压吸收等保护功能。
矿用隔爆型可逆真空电磁起动器
外形尺寸（mm）：30×650×520
矿用隔爆型可逆真空电磁起动器型号
06
QBZ-30（N） QBZ-60（N） QBZ-80（N） QBZ-120（N）
QBZ-200（N）
谢谢观赏
WPS Office
免费咨询电话：400-086-0537
@WPS官方微博 @kingsoftwps
机械设备中。
矿用隔爆型可逆真空电磁起动器特点
04
1、具有过载、断相、短路、失压、欠压、漏电闭锁
保护功能； 2、可实现近、远控正反转控制； 3、采用平移式快开门结构； 4、可作为远距离控制正、反转的三相鼠笼型异步电 动机。
隔爆型可逆真空电磁起动器技术参数
05
0、80、120、200 控制电机功率（KW）：≤237
Template 矿用隔爆型可逆真空电磁起动器
作者：zmyx01
WINTER
01
山东中煤工矿物资集团
2013年6月8日
矿用隔爆型可逆真空电磁起动器
02
隔爆型可逆真空电磁起动器使用范围
03
矿用隔爆型可逆真空电磁起动器可用于在具有爆炸 性气体和煤尘的煤矿井下，在交流50HZ、电压至 660V，作为就地或远距离控制相应频率和电压的 三相鼠笼型异步电动机的起动和停止之用，并可在 被控电动机。特别适用于频繁操作、重负荷的煤矿
QJZ2003154001140(660)矿用隔爆兼本质安全型真空电磁起动器(电光)

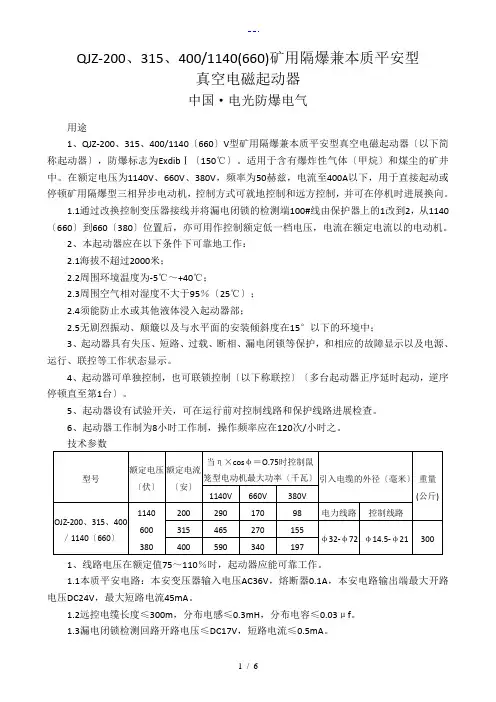

QJZ-200、315、400/1140(660)矿用隔爆兼本质平安型真空电磁起动器中国·电光防爆电气用途1、QJZ-200、315、400/1140〔660〕V型矿用隔爆兼本质平安型真空电磁起动器〔以下简称起动器〕，防爆标志为ExdibⅠ〔150℃〕。
适用于含有爆炸性气体〔甲烷〕和煤尘的矿井中。
在额定电压为1140V、660V、380V，频率为50赫兹，电流至400A以下，用于直接起动或停顿矿用隔爆型三相异步电动机，控制方式可就地控制和远方控制，并可在停机时进展换向。
1.1通过改换控制变压器接线并将漏电闭锁的检测端100#线由保护器上的1改到2，从1140〔660〕到660〔380〕位置后，亦可用作控制额定低一档电压，电流在额定电流以的电动机。
2、本起动器应在以下条件下可靠地工作：2.1海拔不超过2000米；2.2周围环境温度为-5℃～+40℃；2.3周围空气相对湿度不大于95％〔25℃〕；2.4须能防止水或其他液体浸入起动器部；2.5无剧烈振动、颠簸以及与水平面的安装倾斜度在15°以下的环境中；3、起动器具有失压、短路、过载、断相、漏电闭锁等保护，和相应的故障显示以及电源、运行、联控等工作状态显示。
4、起动器可单独控制，也可联锁控制〔以下称联控〕〔多台起动器正序延时起动，逆序停顿直至第1台〕。
5、起动器设有试验开关，可在运行前对控制线路和保护线路进展检查。
6、起动器工作制为8小时工作制，操作频率应在120次/小时之。
技术参数1、线路电压在额定值75～110％时，起动器应能可靠工作。
1.1本质平安电路：本安变压器输入电压AC36V，熔断器0.1A，本安电路输出端最大开路电压DC24V，最大短路电流45mA。
1.2远控电缆长度≤300m，分布电感≤0.3mH，分布电容≤0.03μf。
1.3漏电闭锁检测回路开路电压≤DC17V，短路电流≤0.5mA。
构造和性能概述1、起动器由装在撬形底架上的方形隔爆外壳、本体装配〔包括可折装的控制板装配〕、前门及电器件装配等局部组成。
QJZ-200-1140(660)W矿用隔爆兼本质安全型智能真空电磁起动器
使用前请认真阅读使用说明书QJZ-200/1140（660）矿用隔爆兼本质安全型真空电磁起动器1 用途及适用范围1.1 本隔爆真空电磁起动器(以下简称起动器), 适用于含有爆炸性气体(甲烷)和煤尘的煤矿中,但周围介质中不得含有破坏金属和绝缘的活动性化学物质。
1.2 工作条件a. 海拨高度不超过2000米;b. 周围介质温度不高于+40︒C;c. 周围空气相对湿度不大于95%(+25︒C时);d. 须能防止水和液体浸入起动器内部;e. 无剧烈振动、颠簸以及与垂直平面倾斜在15度以下的环境中。
1.3 起动器主要用于就地或远距离起动和停止额定电压1140伏或660伏、频率为50赫的矿用隔爆型三相鼠笼式感应电动机, 并可在停止时进行换向。
必要时亦允许使用隔离换向开关直接停止电动机1.4 起动器具有漏电闭锁、过载、短路、三相不平衡（包括断相），欠压等保护并可实时显示主回路电流，电压值以及故障信息。
1.5 具有试验开关,可进行过载，断相，漏电闭锁等试验功能。
1.6 起动器工作制为8小时工作制, 操作频率不大于300次/小时。
2 产品型号及主要技术参数和技术性能2.1 型号的编制意义智能保护额定电压(V)额定电流(A)真空隔爆兼本质安全型起动器2.2 线路电压在75%-110%的额定电压时, 起动器能可靠地工作。
2.3.执行标准及产品特征：2.3.1 执行标准：MT/T111-1996 Q/Q20W-20062.3.2 防爆型式：隔爆兼本质安全型2.3.3 防爆标志: Exd[ib]I2.4本安回路最高开路电压 28V本安回路最大短路电流 55mA远控电缆长度 2500m;分布电感≤1Mh/Km;分布电容≤0.1uf2.5 漏电闭锁监视电压 DC12V检测电流〈1mA2.6 控制变压器原边工作电压AC1140V或AC660V。
2.7极限分断能力：3000A3 结构和性能概述3.1 起动器由装在撬形底架上的方形隔爆外壳,壳内芯子装配和门上芯子装配等三部分组成.外壳的前门为平面止口式,当前门右中侧部的机械闭锁解锁后,可以抬起起动器左侧固定于铰链上的操作手把,将门抬起约30毫米后(注意不要过于抬高),前门即可打开.关门时,用手平提铰链上的手把,转动前门即可关闭(转动前门时,注意操作手把的抬直高度,避免操作手把上部凸轮与铰链顶撞).打开前门后,先将前门上左右两侧中部的两个螺钉拆下来,将门上芯子装配向前拉动约18毫米后,门上芯子四角即可转动,以利维修.拧下紧固壳上芯子四角的四个螺钉和六根主导线,同时将控制回路的插接件拔下,壳上芯子装配即可取出.3.2 折页式门芯装配上装有:3.2.1 PIR-200综合保护器,配套的液晶显示器,为保护器供电的变压器TC3及微动开关组装A3.3.2.2 本安电路变压器TC23.2.3 中间继电器KA13.2.4 控制变压器TC13.2.5 先导回路插件A13.2.6 CA型接插件、千伏级插件、圆形插头座（两个）3.3 壳上芯子装配上装有:3.3.1 真空交流接触器CJZ-200/11403.3.2 控制回路千伏级熔断器FU3,FU4.3.3.3 电流互感器TA1-TA2和阻容吸收装置FV,消弧电容C.3.4 外壳上装有:3.4.1 隔离换向开关QS及其与停止按钮SB2之间的机械联锁装置3.4.2 接线空腔装有主电路进出线接线端子(进线三个,出线三个);控制电路进出线接线端子和接线端子排;其中K1-K6为本质安全回路的出线端子,K1、K2、K3接远控按钮，K4-K10供程控接线，E为接地线。
电光QJGZ矿用隔爆兼本质安全型高压真空电磁起动器说明书
QJGZ系列矿用隔爆兼本质安全型高压真空电磁起动器使用说明书电光防爆科技股份有限公司前言本说明书依据GB9969.1－1998标准编。
本产品执行标准：GB/T14808-2001交流高压接触器和基于接触器的电动机起动器和Q/DG50-2006企业标准。
防爆类型：矿用隔爆兼本质安全型防爆标志：Exd[id]I本说明书介绍了该起动器的特点和性能，以及应用范围、安装接线、操作维护等内容。
对本装置的操作，务必是在获得了用户主管部门的授权和仔细阅读了本说明书后方可进行。
本装置所用的保护装置的一些重要操作，如定值修改等，均设有授权密码，请用户注意。
如不按本说明书的要求进行操作，则有可能造成不良后果。
对本说明书如有疑问或有本说明书未涵盖的，涉及本装置的技术问题，请向厂家咨询。
本说明书自2006年10月10日起实施。
1使用前请认真阅读使用说明书!用途QJGZ系列矿用隔爆兼本质安全型高压真空电磁起动器（以下简称起动器）适用于含有甲烷混合气体，具有爆炸危险的煤矿井下，对额定电压12（7.2、3.9）KV，额定频率50Hz，额定电流不超过630A的三相交流中性点不直接接地的供电系统及频繁起动的高压感应电动机进行直接控制、保护和测量。
起动器执行标准：GB/T14808-2001交流高压接触器和基于接触器的电动机起动器和Q/DG50-2006企业标准。
正常使用、安装条件1 环境温度：-5℃～+40℃；2 海拔高度不超过1000m（超过1000m时但不超过4000m时，工频耐压按GB311.1修正）；3 周围空气相对温度不大于95%（25℃时）；4 具有甲烷等混合气体的煤矿井下；5 无振动和冲击振动的地方；6 能防止滴水的地方；7 水平安装倾斜度不超过15°。
主要技术参数1 额定绝缘水平见表1表1额定电压（KV）1min工频耐压（有效值）（KV）标准雷电冲击全波（峰值）（KV）对地、相间断路器断口间隔离开关断口间二次回路对地对地、相间断路器断口间隔离开关断口间10 42 48 2 75 856 30 30 2 60 603.3 30 30 2 60 60注：额定电流：50A、75A、100A、150A、200A、315A、400A、500A、630A。
矿用隔爆型真空磁力起动器
2012-5-1
1
2、起动器的型号的表示方法如下： Q B Z - □ /□
额定电压 额定电流 真空式 隔爆型 起动器
注：本说明同时对型号为BQD-80/660(380)、QBZ-80、120、 200/1140(660)、 QBZ-120、200/660产品作出了说明。
2012-5-1
2
3、起动器可在下列条件下工作： 3.1 海拔不超过2000米； 3.2 周围环境温度为－5℃～+40℃； 3.3 周围空气相对湿度不大于95%(+25℃时)； 3.4 在具有甲烷混合物及煤尘爆炸危险的工矿企业中； 3.5 周围介质中不得含有破坏金属或绝缘的气体及蒸气； 3.6 没有剧烈振动、颠簸的场合； 3.7 在具有防止水、液体和雨雪侵入的地方； 3.8 安装位置与垂直面的倾斜度不超过15度。 3.9 污染等级：3级； 3.10 安装类别：Ⅲ类。
RL1-15 RC
K3
中 间继 电 器
JZ7-44
K 2
电动机综合保护器 JDB-80、120、225
K1
真 空接 触 器
CKJ5-125、250
Q
隔离换向开关 DH7-80、125、250
代号
名称
型号9ຫໍສະໝຸດ X1 X2 X3Q
F1 1140 T 3
BJ 5 ZJ
QA S 7
用户外 接按钮 2
660
36V 4 RD1 10
2012-5-1
5
5、每次起动前，保护器的漏电检测33#端通过常闭触点对负 载进行漏电检测，当主回路对地绝缘电阻低于规定值时，保 护器实行漏电闭锁，起动器无法起动。 6、保护器电机综合保护器工作原理详见其使用说明书。
2012-5-1
第四节 矿用隔爆型磁力启动器
第四节矿用隔爆型磁力启动器本节主要介绍QCZ83-120（225）型QJZ-300/1140-J型真空电磁起动器和QJZ-400/1140（660）智能型矿用隔爆兼本质安全型电磁起动器的用途、结构、工作原理和故障保护及测验系统等知识。
为以后的使用、维修打下良好基础。
应用：用于在易燃、易爆环境下，用来控制和保护电动机。
一、QCZ83-120（225）型真空磁力启动器1）主回路机械闭锁：前盖—手柄，手柄—停止按钮。
真空接触器的主触头用来接通和断开负荷线路，它具有分断能力强，寿命长，可频繁操作、安全可靠等优点。
JDB型电机综合保护装置为电子式继电器保护装置，具有短路、过负荷、断相和漏电、闭锁四种保护功能。
2）启动器的控制（1）就地控制：SA→近控 2.9-d i。
按下1SB：TC（4）→JDB（4.3）→KM→1SBs→1SB→5→SA→2→PE→TC（9）。
接触器：全波吸动半波维持。
（2）远方控制：SA→远控，9-d i，1-2SB，2-中间，9-2SBs。
按下2SB。
其原理同就地控制。
（3）顺序控制（图4-36）各启动器的接地端子PE都通过电缆接地电线连接在一起。
92-131==在后一台启动器的控制电路中串接了前一台启动器KMV3常开接点，其工作原理与远控相同。
3）保护回路QCZ83-120（225）开关具有过载、断相或短路故障的保护功能。
二、QJZ-300/1140-JC型真空电磁启动器1）用途及结构（1）作用：矿用隔爆兼本质安全型真空磁力启动器，用来控制大容量的采掘运机械设备。
（2）参数：额定电流300A，额定电压1140V。
（3）保护功能：具有失压、短路、过载、漏电闭锁、断相、过电压、真空接触器漏气闭锁，防止控制回路发生短路时自启动保护，并有短路、过载、断相、漏电闭锁、漏气和电源，运行指示。
电子插件中的所有的继电器动作均有发光二极管指示，具有试验开关，当试验开关拨至相应试验位置，可方便地检查各保护和控制线路。
QBGZ-400 10 (6)矿用隔爆型高压真空电磁起动器
危险！在操作手册中标有这个图标的地方是要您注意即将接近危险，可能的后果是：非常严重警告！标有这个图标的地方提供了危险状况的信息。
可能的后果是：非常严重的伤害甚至死亡。
注意！在操作手册中标有这个图标的地方是要您注意有害的状况。
可能的后果是：损坏输送机或邻近设备。
标有手的图表的地方说明要进行某种操作，标志着这个图标的连接段落表示必须根据规定的步骤进行的一系列操作，按照有关说明书一步一步地、安全和有效地进行。
警告！当设备发生故障时，一定要先切断上一级电源才可开盖维修。
警告！移动设备时不允许碰撞、翻滚或从高处往下扔，以防元器件的破碎、损坏和松动，发现破损之处要及时更换，松动之处应立即旋紧，以防遗忘造成事故。
设备应放置在无雨雪侵入，空气流通，相对湿度不大于95%RH（+20℃），温度不高于40℃不低于-5℃的仓库中。
第四章安装危险！您必须十分了解该设备的操控方法，才能操作设备。
您必须经过对现有操作人员进行的作业培训，并通过实践加深对设备控制系统的了解。
否则，不允许您操作该设备，应立即通知上级主管，要求参加培训。
警告！移动设备时不允许碰撞、翻滚或从高处往下扔，以防元器件的破碎、损坏和松动，发现破损之处要及时更换，松动之处应立即旋紧，以防遗忘造成事故。
设备应放置在无雨雪侵入，空气流通，相对湿度不大于95%RH（+20℃），温度不高于40℃不低于-5℃的仓库中。
本章包括正确储存和运输设备的重要资料。
按照本操作手册提示去做，将会增加设备的寿命和利用率，也可使您的运输工作进行得更快捷和更安全。
仔细注意本章各部分将会帮助简化您的日常工作。
PDF created with pdfFactory trial version 警告！任何工作都要遵守本手册的安全指南，也要遵守国家和矿方管理管理部门制订的特殊安全指南和操作规程，否则将导致最严重的事故，甚至造成死亡。
PDF created with pdfFactory trial version 警告！第一次试运行和测试运行只能由经过良好培训的、有经验的、熟悉井下特殊条件和安全规程的工作组来进行，他们还必须能熟练地操作设备并了解有关操作手册的内容。
QBZ2001140(660)D智能型矿用隔爆型真空电磁起动器说明书文库
QBZ—200/1140（660）D 矿用隔爆型真空电磁起动器QBZ—200/1140（660）N智能型使用说明书一、概述：QBZ系列矿用隔爆型智能化真空电磁起动器（以下简称起动器），适用于含有爆炸性气体环境（甲烷、煤尘）的煤矿井下。
在交流50Hz，电压为1140、660V或380V的线路中，对隔爆型三相鼠笼电动机进行起动、停止或反转、正转切换等控制，并能对本起动器所控制的负载线路和电动机进行保护，控制方式可采用就地控制或远方控制，并可在停机时进行换向。
起动器采用快开门结构，结构简单合理，操作方便，本体采用横板推拉式，隔离开关独立安装方式，使用简单的控制线路，便于维护。
本起动器采用WTB-I型微机监控保护装置，本装置以高性能单片机为核心，工业级外围芯片，精密小型互感器，小型专用继电器，以及科学算法，保护可靠灵敏，测量精确。
模块化的硬件设计，科学的编程方法，多种抗干扰措施，高精度的A/D转换，使该装置具备高性能，高抗干扰力。
采用大屏幕液晶中文汉显，菜单式操作。
重要操作设有授权密码，既方便了用户操作又有效地防止无关人员擅自更改重要参数的可能。
该装置具备查询、修改、故障记录、自检等功能。
标准的RS-485/RS-232通讯接口（订货时必须说明），使该装置具有遥测、遥调、遥控等功能。
可直接构成煤矿井下无人值守系统的一部分。
二、工作条件：●海拔不超过2000米，周围环境压力为（~）×105Pa;●周围环境温度为-5℃~+40℃；●周围空气相对湿度不大于95%（+25℃）；●须防止水或其它液体浸入起动器内部；●无剧烈振动、颠簸以及与水平面安装倾斜度不超过15°。
三、型号意义：Q B Z——□/□（□）N开关类型（N为可逆，D为普通）第二额定工作电压（V）最高额定工作电压（V）额定电流（A）真空隔爆型起动器四、主要技术参数和技术性能：WTB-1智能型综合保护装置保护动作性能：五、结构：见外形结构图，起动器由装在撬形底架上的方形隔爆外壳，本体装配采用立式结构，底部导轨，前门及电器件等部分组外壳的前门为平面止口式。
QBZ矿用隔爆型真空电磁起动器使用说明书
2、起动器的型号的表示方法如下： Q B Z - □ /□
额定电压 额定电流 真空式 隔爆型 起动器 注：本说明同时对型号为BQD-80/660(380)、QBZ-80、120、 200/1140(660)、 QBZ-120、200/660产品作出了说明。
第2页/共15页
3、起动器可在下列条件下工作： 3.1 海拔不超过2000米； 3.2 周围环境温度为－5℃～+40℃； 3.3 周围空气相对湿度不大于95%(+25℃时)； 3.4 在具有甲烷混合物及煤尘爆炸危险的工矿企业中； 3.5 周围介质中不得含有破坏金属或绝缘的气体及蒸气； 3.6 没有剧烈振动、颠簸的场合； 3.7 在具有防止水、液体和雨雪侵入的地方； 3.8 安装位置与垂直面的倾斜度不超过15度。 3.9 污染等级：3级； 3.10 安装类别：Ⅲ类。
控制电机容量相符，其零部件应完好无误； 1.2 电缆的引入及引出应用接线装置中的橡胶密封圈，金属
堵环，压紧螺母或压紧法兰将电缆压紧以达到隔爆要求， 同时应紧固电缆防松脱装置； 1.3 不使用的接线口应用橡胶密封圈、金属堵环、金属堵板 严密封堵； 1.4 起动器外壳应接地，安装时其倾斜度不大于15度； 1.5 应根据实际工作电流对保护器进行电流整定。
2、 调 整 或 更 换
1、 按 电 机 容 量 的 额 定 电 流 值 调 整保护器的合适整定电流
2、 更 换 保 护 器
1、 查 出 短 路 处 排 除 故 障 更 换R D
感谢您的观赏！
第15页/共15页
BLX KN3-3
S2
起 动按 钮
LX1-11K
S
停 止按 钮
1
T
控 制变 压 器
矿用隔爆型可逆真空磁力起动器
QBZ-120(80)/1140(660)N 矿用隔爆型可逆真空磁力起动器使用说明书一、主要用途与适用范围：1、QBZ系列矿用隔爆型可逆真空磁力起动器（以下简称起动器），适用于煤矿井下含有爆炸性气体（甲烷）和煤尘混合物的环境中。
主要用于交流50赫，电压至1140V或660伏，额定工作电流200安以下的供电线路中。
对矿用隔爆型三相鼠笼异步电动机直接起动和停止，需要时还可以进行远方控制。
2、起动器的正常工作条件：a）海拔高度不超过2000米；b）周围环境温度为-5℃～+40℃；c）周围空气相对湿度不大于95%（+25℃）；d）在无破坏绝缘的气体或蒸汽的环境中；e）在无显著摇动和冲击振动的地方；f）与水平面的安装倾斜度不超过15°；g）能防止滴水的地方；h）污染等级3级，安装类别Ⅲ类。
3、起动器具有下列保护：a）过载保护；b）短路保护；c）断相保护；d）主电路漏电闭锁保护；e）过电压保护。
4、起动器的额定工作制：a）八小时工作制；b）不间断工作制；c）断续周期工作制；Ac-3类通电持续率40%，操作频率600次/小时。
Ac-4类通电持续率40%，操作频率120次/小时。
5、电源条件：起动器适用于交流50赫，电压至1140V或660V的电力系统，允许电压波动范围75～100%额定电源电压。
二、规格及技术参数1、起动器的型号及含义：Q B Z —□ / □ N可逆型额定电压V:660、1140额定工作电流A:80、120、200真空隔爆型起动器2、起动器的主要技术参数：3、起动器中隔离开关的主要技术参数：隔离开关的分断能力为6Ie，机械寿命为正反各3000次。
4、起动器的规格及基本参数：5.起动器的电气间隙与爬电距离：主电路的最小电气间隙为18mm，最小爬电距离为28mm。
控制电路的最小电气间隙为6mm，最小爬电距离为6mm。
6.起动器中真空接触器的主触头参数：注：真空接触器的调整及维护详见真空接触器使用说明书。
矿用隔爆型双电源真空电磁起动器济源鑫科
空管动触头刚接触时之差为 1+0.1 毫米。 b. 三相同步调整，反复微调活动接头，并用三只小灯泡检
查是否同步。调整好后锁紧螺母。 c. 考虑到产品出厂时衔铁总行程已调整好，为此调整好超
程，开距也应符合要求，但应最后检查触头开距为 2+0.2 毫 米，触头超行程应为 1+0.1 毫米。 （5)维护与保养：
-6-
C、由于起动器为两个独立系统的隔爆腔，所以可以在备机系统 运行时，检修主机系统。
注意：开主（备）起动器的门盖时，必须将主（备）起动器的 隔离换相开关手柄打到断开的位置上，然后方可拧动联锁螺杆解 锁，将门盖打开，非专业人员或使用人员请勿打开。 七、真空接触器的调整及维修
（1)起动器正常投入使用后，接触器一般不需维修。仅检查各 种连接件是否松动，真空管的真空度是否发生变化。
矿用隔爆型双电源真空电磁起动器
一、 使用范围和条件 1、 QBZ2 — 2 × 80、120/660(380) 矿用隔爆型双电源真空电磁
起动器（以下简称起动器）适用于含有爆炸性危险气体（甲烷）和 煤 尘 的 矿 井 中 ， 在 交 流 50Hz ， 电 压 660V 或 380V ， 电 流 120A （ 80A ） 的 电 网 中 ， 对 三 相 鼠 笼 式 感 应 电 动 机 起 动 、 停 止 进 行 控 制，并可在停止后进行换向。该起动器是煤矿使用轴流风机、采掘 工作面双电源双风机以及水泵实现主、备机之间实现自动切换的控 制装置。起动器具有过载、短路、断相、漏电闭锁保护等功能。自 动切换控制系统采用 PLC 可编程控制器对两台风机进行自动控 制，工作稳定可靠，使用寿命长。由于该起动器设计为一体式的两 个独立的隔爆腔，可实现不停机检修。该装置是煤矿采掘工作面实 现双电源供电，专供风机为主的停机不停风的自动切换控制的理想 产品。
矿用隔爆型真空磁力启动器
矿用隔爆型真空磁力启动器隔爆型真空磁力启动器是一种用于矿山、石油、化工等高危行业的电气设备，其主要功能是控制和保护电动机运行。
在这些特殊行业中，安全问题一直是首要关注的事项，而矿用隔爆型真空磁力启动器作为一种安全可靠的电器设备，被广泛应用。
一、隔爆型设计矿用隔爆型真空磁力启动器的设计采用了特殊的隔爆技术，直接将电机隔离于外界空气，避免电气设备产生火花引起意外爆炸。
同时，设备还采用了高强度、阻燃性能优良的材料，以确保能够承受高温、高压等极端环境，并能够有效地隔离有害物质，保证设备在高温、高压、易燃等环境下能够长期稳定可靠地运行。
二、真空磁力启动器矿用隔爆型真空磁力启动器采用真空磁力技术来实现电动机的启动和保护。
这种技术通过控制电气线圈和磁回路之间的真空度来控制电机的启动和停止，可以有效地避免由于各种原因导致电机燃烧或者电气线圈损坏等安全隐患。
同时，真空磁力启动器还具有结构紧凑、精度高、寿命长等优点，可以在高频率、大功率、严寒、酷热等各种恶劣环境下高效运行。
三、功能特点1、安全可靠：矿用隔爆型真空磁力启动器采用了特殊的隔爆设计和真空磁力技术，能够有效地避免电气设备产生火花引起意外爆炸，保障人员和设备的安全。
2、能耗低：矿用隔爆型真空磁力启动器采用低功耗的光电开关和控制电路设计，能够降低能耗并提高设备寿命。
3、维护简便：矿用隔爆型真空磁力启动器具有结构简单、维护方便的特点，能够降低维护成本和维护周期。
4、适应性强：矿用隔爆型真空磁力启动器适应性强，可以在各种恶劣环境下长期稳定可靠地运行，同时还可以与各种控制器、开关、传感器等设备配合使用，各种信号类型和控制方案可以根据实际需求进行定制。
四、应用范围隔爆型真空磁力启动器广泛应用于矿山、石油、化工等高危行业中，控制和保护电动机运行，特别是一些需要隔离有害物质、防止火花产生的场合。
与传统的电气设备相比，这种设备不仅可以提高安全性，还可以降低能耗，提高设备的可靠性，成为了高危行业中的必备设备。
QJZ315矿用隔爆兼本质安全真空电磁起动器
起动器适用于下列条件下工作： 1、海拔不超过2000米，周围环境压力为（0.8～1.1）105Pa； 2、周围环境温度为-5℃～+40℃； 3、周围空气相对湿度不大于90%（25℃）； 4、须能防止水或其他液体浸入起动器内部； 5、无剧烈振动、颠簸以及与水平面的安装倾斜在15以下的环境中。
五、显示信息及相关操作
1、按键说明 保护器共有四个按键：“向上”、“向下”、“确认”和“复位”键。 a、“向上”和“向下”键用来选择设定项和调节参数； b、“确认”键用来进入，退出设定状态及开始调节和确认参数的设定； c、“复位”键是在开关出现故障或微机出现死机的情况下，按一下“复位”键可以使保护 器恢复到初始状态。
60～450 35～260 295～590 170～340 ф32～ф72
控制线路
270
ф14.5～ф21
编制： 审核：余万海 批准：
浙江新宏基真空电器有限公司 —1—
2、起动器的工作制： a、八小时工作制； b、断续周期工作制：操作频率120次/小时，通电持续率40%。 3、当电源电压为额定值的75%～110%时，起动器应能可靠工作。 4、起动器具有失压、短路、过载、断相、漏电闭锁等保护功能，具体保护动作性能参考“故 障保护”。 5、起动器可单独控制，也可联控（多台起动器正序延时起动，逆序延时停止直至第一台）。 6、起动器先导控制电路为本质安全型。本安变压器输入电压AC36V，熔断器0.5A，本 安电路最高开路电压小于28V，最大短路电流小于45mA。
浙江新宏基真空电器有限公司
3、当接远方控制按钮时，注意必须在按钮盒内串入一只二极管IN4007，按电气原理图 接线，同时应将控制器面板上2K钮子开关打至“远控”位置上。
编制： 审核：余万海 批准：
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
五、工作原理
中间继电器K3吸合，常开接点闭合。交流36V电源经整流输出直流，接触器线圈Q1 和Q2得电，带动接触器真空管闭合，主回路接通。
阻容过电压吸收装置 作过电压
型号：RC--1000V 用途：吸收操
四、电器元件
控制回路熔断器 一次侧短路保护
型号：RL1--15 用途：控制变压器
四、电器元件 二次保险
型号：BLX 5A
用途：控制回路短路保护
四、电器元件
远近控按钮开关 近控转换
型号：KN3-2*2
用途：控制回路远
四、电器元件
四、电器元件
电流互感器
用途：监测主回路电流，向电动机综合保
护器提供过载、短路、断相保护信号。
四、电器元件
电动机综合保护器 型号：JDB-80-B 用途：出现过载、短 路、断相故障，电动机综合护器切断控制回路电源。
四、电器元件 中间继电器 型号：JZC4--22 用途：控制接触器线圈
四、电器元件
矿用隔爆型真空电磁起动器
QBZ-80/1140(660)
一、概述
1、本矿用隔爆型真空电磁起动器（以下简称起动器），适用于含有爆炸性气 体（甲烷）和煤尘的矿井中，但周围介质中不得含有破坏金属和绝缘的活动性 化学物质，在交流50HZ，额定电压为1140V、660V的线路中，可“近控”控制 或配用隔爆按钮后“远控”起动、停止控制三相鼠笼型异步电动机： 1.1 失压保护； 1.2 过载保护； 1.3 短路保护； 1.4 过电压保护； 1.5 断相保护； 1.6 主电路漏电闭锁保护。
一、概述
2、QBZ-80/1140(660)起动器的型号的表示方法如下：
Q------------- 起动器
B---Байду номын сангаас-------- 隔爆型
Z------------- 真空式
80----------- 额定电流
1140（660）--- 额定电压
一、概述
3、起动器可在下列条件下工作： 3.1 海拔不超过2000米； 3.2 周围环境温度为－5℃～+40℃； 3.3 周围空气相对湿度不大于95%(+25℃时)； 3.4 在具有甲烷混合物及煤尘爆炸危险的工矿企业中； 3.5 周围介质中不得含有破坏金属或绝缘的气体及蒸气； 3.6 没有剧烈振动、颠簸的场合； 3.7 在具有防止水、液体和雨雪侵入的地方； 3.8 安装位置与垂直面的倾斜度不超过15度。 3.9 污染等级：3级； 3.10 安装类别：Ⅲ类。
三、结构概述 本体背面装有隔离换向开关及起动、停止按钮
四、电气元件
真空接触器 型号：CKJ5-125、250
下面（整流电路）
侧面（辅助开关）
四、电气元件
真空接触器 型号：CKJ5-125、250 用途：接通与分断主回路
正面（三个真空管）
上面（应力弹簧、线圈）
四、电器元件
控制变压器 型号：BK-100(BKC-150) 用途：控制回路提供 交流36V电源
A
B
五、工作原理
带动接触器辅助开关闭合，其常闭接点K1-1断开接触器线圈在电路中由并联改变为串联， 实行大电流吸合，小电流维持。常闭接点K1-3断开漏电闭锁检测回路。常开接点K1-2闭合， 接通自保回路。常开接点K1-4闭合接通连锁控制。
五、工作原理
停止时，按下本体停止按钮，中间继电器断电释放，接触器线圈断电，在应力弹 簧的作用下，真空管触电打开，主回路断电。
2000
2000
4500
电寿 命（万 次）AC 3
60
60
60
电寿 命（万 次）AC 4
6
6
6
最大控 制功率 AC4(K W) 110、65、40 170、10 0、60 290、170、98
三、结构概述
起动器外壳为圆型，门盖为转动式齿口结构，壳身上部为接 线箱，用以引进电源电缆和引出负载电缆。
三、结构概述
五、工作原理
这里重点介绍一下整流电路的工作原理，当36V交流电压为正半周时A端电位高于B端电位，整流二极管D1、D3导通， D2、D4截至，电流从A端→D1→Q1、Q2→D3→B端，自上而下流过Q1、Q2,在Q1、Q2上得到上正下负的电压。当36V电 压为负半周时，A端电位低于B端电位，整流二极管D2、D4导通，D1、D3截止，电流从B端→D2→Q1、Q2→D4→A端， 自上而下流过Q1、Q2,在Q1、Q2上得到上正下负的电压。这样在36V电压的整个周期内，都有单向电压输出。电容在 电路中消弧作用。
二、技术参数
1、起动器的主要技术参数：
起动器型号
Q B Z - 80
Q BZ- 12 0
QBZ-200
额 定电压 （V） 1140、660、380 1 140、66 0、380 1140、660、380
额 定电流 （A）
80
12 0
200
通 断能力 （A）
800
1000
2000
极限 分断能 力 （A）
隔离换向开关 型号：DH7--125、200 用途：在开关停止时 接通、分断主电源并换向。
四、电器元件
起动按钮 停止按钮
型号：LX1-11K 用途：用于接通控制回路 型号：LX1-02K 用途：用于分断控制回路
五、工作原理
本起动器主要有主回路，和控制回路两部分组成。红线标注为主回路，黑线标 注为控制回路。
五、工作原理
主回路工作原理，接通隔离换向开关Q，控制变压器T输出36V交流电，JDB保护器通过33号线经真 空接触器的辅助常闭触点、中间继电器的常闭触点，对负载进行漏电检测，当负载对地绝缘电阻660V 大于22KΩ 、1140V大于40KΩ 时，保护器的常开接点闭合，为开关启动做好准备。
五、工作原理
起动器在外壳右侧有隔离换向开关的转换手柄和起动、停止 按钮。停止按钮与转换手柄之间有机械联锁。只有停止按钮按下， 断开控制回路后，才能扳转手柄到分位，拧紧闭锁杆后才能打开 转盖。
三、结构概述
本体所有元件都装于底板上，其正面装有真空接触器、变压器、电流互 感器、电动机综合保护器、过电压吸收装置、中间继电器、熔断器、远近控转 换开关。
