接地电流检测技术
接地电流检测技术Coca-cola standardization office【ZZ5AB-ZZSYT-ZZ2C-ZZ682T-ZZT18】目录第X章接地电流检测技术（冀北公司）在电力系统中，接地是用来保护人身及电力、电子设备安全的重要措施。
通常我们将接地分为工作接地、系统接地、防雷接地、保护接地，用他们来保护不同的对象。
对于大型高压电气设备，如变压器、电力电缆、避雷器等设备因其内部结构设计或运行要求，也是通过接地来实现设备正常运行的要求，这几种接地形式从目的上来说是没有什么区别的，均是通过接地导体将过电压产生的过电流通过接地装置导入大地，从而实现保护的目的，而通过接地装置流入大地的电流会因设备运行状态的改变而发生改变，所以对于接地电流的测量可以直接或间接地反映设备运行状况。
接地电流测试方法简单，但是却因设备种类不同，测试数据反映的意义大不相同，因篇幅所限，本章只针对变压器铁心及电缆护层的接地电流测试进行介绍。
第一节变压器铁心接地电流检测技术一、变压器铁心接地电流检测概述变压器铁心是变压器内部传递、变换电磁能量的主要部件，正常运行的变压器铁心必须接地，并且只能一点接地，对变压器的事故统计分析表明，铁心事故在变压器总事故中已占到了第三位，其中大部分是铁心多点接地引起，经检查证实的240台变压器故障中46台是由于铁心多点接地问题造成的。
当铁心两点或多点接地时，在铁心内部会感应出环流，该电流可达数十甚至上百安培，会引起铁心局部过热，严重时会造成铁心局部烧损，还可能使接地片熔断，导致铁心电位悬浮，产生放电性故障，严重威胁到变压器的可靠运行。
目前，对于运行中变压器铁心多点接地故障的预防主要是通过对铁心接地电流的定期检测进行的，变压器铁心接地电流的检测对于变压器的安全运行具有非常重要的意义。
例如，某型号为SFPS-120000/220的变压器，油中溶解气体分析结果表明H2和总烃高，且气体增长速率与变压器运行负荷的关系不密切，测试铁心接地电流已达16A。
小电流接地系统单相接地故障检测技术范本（3篇）
小电流接地系统单相接地故障检测技术范本一、引言接地系统是电力系统中重要的安全保护手段之一，而接地故障对电力系统的安全运行产生了严重影响。
因此，及时准确地检测接地故障对于确保电力系统的可靠性和运行稳定性至关重要。
本文将介绍一种小电流接地系统单相接地故障检测技术范本。
二、背景知识1. 接地系统接地系统是将电力系统中的金属设备及设备的非电性部分与大地通过导体连接起来的系统。
接地系统的主要功能是提供安全保护，包括对漏电、静电、雷电和故障电流的导引和分散。
2. 单相接地故障单相接地故障是指电力系统中某一相与大地之间发生接地故障，导致故障相电压与零序电压同时出现的一种故障类型。
小电流接地系统单相接地故障检测技术范本（二）小电流接地系统单相接地故障检测技术范本基于小电流接地系统特征和信号处理方法，其主要步骤包括：1. 采集接地系统电流信号通过传感器或检测装置采集接地系统的电流信号，并将信号传输到信号处理单元。
2. 信号处理与特征提取对采集到的接地系统电流信号进行预处理，包括滤波、放大等操作。
然后，使用特征提取算法提取接地系统电流信号的特征参数，如频率、幅值、相位等。
3. 故障判别与识别将特征参数输入到故障判别与识别算法中，通过与预设的故障模式进行比较，判断接地系统是否存在故障。
故障判别与识别算法可以采用神经网络、支持向量机等方法，通过训练模型实现自动判断和识别。
4. 故障定位当接地系统存在故障时，通过对接地系统各个测点电流信号的分析和比较，可以确定故障的位置。
5. 故障报警与保护一旦检测到接地系统存在故障，需要及时报警并采取相应的保护措施，如切除故障点电源、绝缘故障点等。
四、技术特点与优势1. 高精度：通过对接地系统电流信号的精确采集和特征提取，实现对单相接地故障的高精度检测。
2. 实时性：采用实时处理和分析技术，能够及时发现接地故障，并做出相应的故障报警和保护措施。
3. 高可靠性：采用多种故障判别与识别算法，提高了接地系统故障检测的可靠性和准确性。
220KV高压电缆外护层接地电流检测分析
220KV高压电缆外护层接地电流检测分析摘要：为切实提升高压电缆运行质量及安全，保证电网运行安全，满足用户的基本电力能源使用需求。
本文将对220KV高压电缆外护层接地电流检测进行分析与研讨，本文首先对电缆铠装接地技术规范进行阐述，其次对220KV高压电缆外护层接地电流检测进行分析，最后以案例分析的形式，对本文论点进行再次分析，以供参考与借鉴。
关键词：220KV；高压电缆；外护层；接地电流检测引言：220KV高压电缆具有输电容量大、传输距离长、不受地形限制等特点，在电力系统中应用越来越广泛。
而220KV高压电缆的安全运行关系着电网安全、经济和稳定运行，在日常工作中需要对高压电缆进行定期检查。
因此，对220KV高压电缆外护层接地电流检测进行显得尤为重要。
1、电缆铠装接地技术规范电气设备的金属外壳的绝缘被损坏时，可能出现漏电现象，一旦电气设备出现漏电，将会对工作人员的人身安全造成严重的威胁。
将电气设备的金属外壳通过接地装置与大地进行连接，被称为保护接地。
接地技术标准：所有电气设备的保护接地装置以及局部接地装置，都需要与主接地极进行连接，从而形成一个接地网。
主接地极需要使用抗腐蚀的钢板构建，面积不得少于0.75平方米，厚度不得低于5mm。
连接主接地极的接地母线需要与所有的辅助接地母线相连。
需要使用断面不低于50mm2的裸铜线、断面不低于100mm2的镀锌铁线或是断面不低于100mm2的镀锌扁钢。
以110KV电缆保护层接地技术规范为例：环境温度-45℃-55℃，海拔不得高于4500mm。
电源频率：58-62Hz，外部环境中不能存在含化学腐蚀性气体、蒸汽以及具有爆炸性质的尘埃。
工频电压不得高于保护器正常运行电压，针对间隙产品，安装点的工频电压的升高范围也不能高于保护器的额定电压。
现阶段常用的高压电缆外护层接地方式共有3种，可用于220KV、110KV、35KV、10KV、6KV、0.4KV等不同高压等级电缆之中，特点分述如下：（1）单端接地。
电力电缆漏电流检测
第一章绪论 (2)1.1 研究背景 (2)1.2电力电缆漏电流检测重要性 (3)1.3测试注意事项...................................................................错误!未定义书签。
1.4本文的研究内容 (4)第二章原理分析 (4)2.1在线检测tg 的电桥法： (4)2.2电压跟随器 (8)第一章绪论1.1 研究背景随着我国城市电网改造和升级的计划的实施，使得电力电缆越来越多的应用于各种电压等级的输电线路和配电网中。
据不完全统计，已投入运行的110kV及以上的高压电缆线路达数百公里，而35kV及以下电压等级多达50万公里之多，最高电压等级已达500kv。
通常电力电缆是由导电线芯、绝缘、护套、屏蔽层、铠装等几部分组成。
电力电缆的导电线芯常用铜或铝；电缆的绝缘和护套常用有机绝缘材料，如粘性油纸、橡胶、塑料、交联聚乙烯等，对于更高电压等级的电缆，可以采用充油或充气绝缘；电缆的屏蔽层常用半导电材料，在电缆中起到均匀电场的作用；电缆的铠装是为了保护电缆的绝缘免受外力的损伤，常用钢带、钢丝、铅套、铝套等作电力电缆的铠装。
电力电缆按导电线芯的数量和形状可分为：单芯结构、三相圆芯电缆、三相扇形电缆、四芯扇形电缆等在电力系统中常将电力电缆按绝缘材料分为：油纸绝缘电缆、橡塑绝缘电缆、充油电缆、充气电缆等。
其中油纸绝缘电缆已经逐步退出运行，橡塑绝缘电缆使用量逐年增加，特别是交联聚乙烯电缆近年来已经成为中高压输电系统中的主要品种。
泄漏电流的检测是考核电缆电气性能优劣的一项重要指标,其测试目的是为了鉴别电缆绝缘的品质和发现绝缘中的缺陷。
当被测试样的导电线芯与绝缘层外金属护套之间加上直流电压时,会有微量泄漏电流Iv从导线,经绝缘层流向金属护套(屏蔽接地层),这种电流称为电缆的泄漏电流。
与其相对应的绝缘体积电阻(或绝缘电阻)Rv=U/Iv。
因此,电缆的绝缘电阻越小,其泄漏电流越大,说明其绝缘性能越差。
高压电缆接地电流在线监测技术方案
高压电缆接地电流在线监测技术方案一、技术背景及意义高压电缆在输电过程中难免会出现各种故障和隐患，其中一种较为普遍的故障就是接地故障。
接地故障是指电缆中的导体与地面之间发生电气连通的故障，这种故障如果不及时发现和处理，就可能会给设备带来损害，甚至危及人员的生命安全。
目前，为了预防和及时发现高压电缆接地故障，传统的方法是利用接地线圈进行周期性的检测，但这种方法的缺点是检测的范围狭窄，检测效率低，且只能检测直流接地故障。
为了弥补传统检测方法的不足，近年来出现了一种新的技术——高压电缆接地电流在线监测技术。
高压电缆接地电流在线监测技术是利用传感器监测电缆的接地电流，并将监测结果通过数据传输技术传送到监测系统进行实时处理和显示，可以检测交流、直流接地故障，并可以对接地故障进行精准定位，提高故障检测的效率和准确性，减少故障带来的损失。
二、技术方案高压电缆接地电流在线监测技术方案的组成部分包括：传感器、数据采集装置、监测系统和数据处理分析软件。
1. 传感器传感器是高压电缆接地电流在线监测技术的核心部分，其主要作用是测量电缆接地电流并将测量结果转换为电信号，通过信号电缆传输给数据采集装置。
传感器的选择需要结合实际情况考虑，一般有两种类型的传感器可供选择：磁环型传感器和霍尔型传感器。
（1）磁环型传感器磁环型传感器主要是通过使用磁性环监测电流的变化，具有测量范围大、线性度高、抗干扰能力强等优点，并且适用于测量高压电缆的接地电流。
（2）霍尔型传感器霍尔型传感器是一种基于霍尔效应测量电流的传感器，其优点是电路简单、响应速度快、抗干扰能力强等，特别适用于直流电缆的接地电流测量。
2. 数据采集装置数据采集装置是将传感器测量得到的电信号采集、放大和处理后，通过数据传输技术传送到监测系统。
数据采集装置包括模拟部分和数字部分两大部分。
模拟部分主要是将传感器输出的电信号放大处理，并滤掉干扰信号。
数字部分则将模拟信号进行数字化，再进行压缩、存储和传输处理。

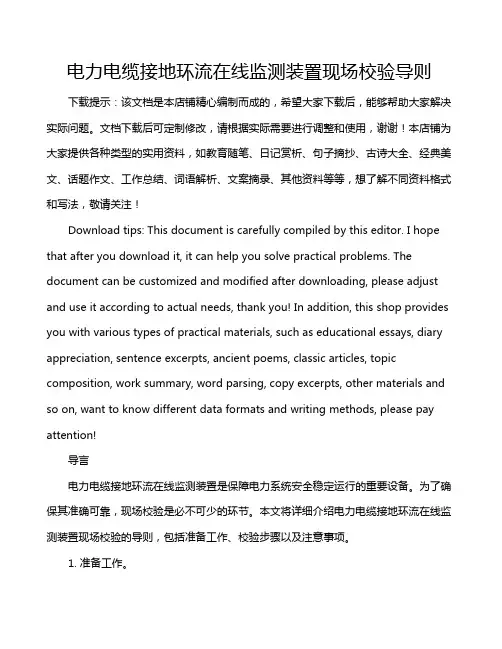

电力电缆接地环流在线监测装置现场校验导则
