机电一体化的含义
日本<<机械振兴协会经济研 究所>>于1981年提出的解释:“机 电一体化乃是机械的主功能、动 力功能、信息功能和控制功能上 引进微电子技术,并将机械装置 与电子装置用相关软件有机结合 而构成系统的总称.”
机电一体化是一种崭新的学术思想 • 按照机电一体化思想,凡是由各种 现代高新技术与机械和电子技术相 互结合而形成的各种技术、产品 (或系统)都应属于机电一体化的 范畴.
(1)计算机辅助设计,(CAD) (2)计算机辅助工艺过程设计,(CAPP) (3)计算机辅助制造, (CAM) (4)CAD/CAM集成系统 (5)柔性制造系统(FMS) (6)柔性制造单元(FMC) (7)计算机集成制造系统(CIMS)
CIMS集成关系
六.机电一体化的相关技术
• 涉及到四大基础科学,即机械学、 控制论、电子学和计算机科学。
• 机电一体化系统是由若干具有特定 功能的机械与微电子要素组成的有 机整体,具有满足人们使用要求的 功能。根据不同的使用目的,要求 系统能对输入的物质、能量和信息 进行某种处理,输出所需要的物质、 能量和信息。
三大“目的功能”
1。变换功能 2。传递功能 3。储存功能
系统的目的功能
系统内部功能
• 主功能 • 动力功能 • 检测功能 • 控制功能 • 构造功能
习题
• 1-1 机电一体主要有哪两大分支, 试简要说明之。 • 1-2 机电一体主要有哪些设计方法? • 1-3 简述用单片机开发机电一体化 产品的过程。
1. 机械技术

对于绝大多数的机电一体化产品, 机械本体在质量、体积等方面都占有 绝大部分,如原动机、工作机和传动 装置一般都采用机械结构。这些机械 结构的设计和制造问题,都属于机械 技术的范畴。

机电一体化系统设计基础(001)

机电一体化系统设计基础(001)
系统总体技术还包括很多内容,例如接口 技术、软件开发等。
1.3 机电一体化的相关技术
接口技术 接口:在子系统之间及子系统内部,信息、物质、能 量交换与传递的渠道。
按接口所连接外设的形式和功能的不同,通常可 分为用户交互接口,内务操作接口,传感接口和控制 接口四种。
1.3 机电一体化的相关技术
接口基本功能
现有产品进行局部更改,或用微电子技术代替 原有的机械结构,或为了进行微电子控制对机 械结构进行局部适应性设计,以便产品的性能 和质量增加某些附加价值。 例如电子式照相机采用电子快门、自动曝光代 替手动调整;汽车的电子式汽油喷射装置代替 原来的机械控制汽油喷射装置。
1.4 机电一体化系统设计的方法
传感 检测 单元
动力 单元
控制及 信息处 理单元
机械 本体
执行 单元
计测 功能
动力 功能
控制 功能
构造 功能
主功 能
1.2 机电一体化系统的基本组 成及功能要素
1. 机械本体 机电一体化系统(产品)的基础,
它是所有功能单元的机械支持结构,包 括机身、框架、机械连接部件等。
追求目标:通过采用新工艺、新材 料、新结构,达到高效、可靠、节能、 小型、轻量、美观等要求。
检测到信号,才能进行自动控制。它是实现自 动控制、自动调节的关键环节,其功能越强, 机电系统的功能越强。
研究内容包括两方面:一是研究如何将各 种被测量转换为与之成比例的电量;二是研究 如何将转换的电信号进行加工处理。
1.3 机电一体化的相关技术
3.伺服驱动技术 研究对象:动力单元
伺服驱动技术是在控制指令的指挥下,控制 驱动元件,使机械运动部件按照控制指令要求 运动,并具有良好的动态性能。

机电一体化系统设计课件(本科1~3章)

机电一体化系统设计课件(本科1~3章)

应用领域
机电一体化系统在各个领域中的应用。
机电一体化系统的建模和仿真
1
建模方法和工具
机电一体化系统建模的常用方法和工具。
2
仿真原理和步骤
机电一体化系统仿真的基本原理和步骤。
机电一体化系统的控制策略
开环控制和闭环控制
介绍机电一体化系统中开环控制和闭环控制的基本 概念。
常用控制策略
概述机电一体化系统中常用的控制策略。
机电一体化系统的优化设计
1
机电一体化系统的优化
探讨机电一体化系统的优化设计。
机电一体化系统设计课件 (本科1~3章)
本课件将介绍机电一体化系统设计的概念、构成和特点,以及应用领域。还 将探讨机电一体化系统的建模、仿真、控制策略和优化设计。
课程介绍
1 定义与概念
机电一体化系统设计的含义和基本概念。
2 目标与学习内容
本课程的学习目标和内容。
机电一体化系统

机电一体化系统设计(1)

机电一体化系统设计(1)

可整理ppt
22
4、自动控制技术
数字PID控制、智能控制等 5、伺服驱动技术
伺服驱动技术主要指机电一体化产品中的执 行元件和驱动装置设计中的技术问题,执行元件 主要有电动、气动及液压等类型,以电动执行元 件为主;驱动装置主要是各种电机的驱动电源电 路。
稳、准、快
可整理ppt
23
6、接口技术
▲构成机电一体化系统的要素或子系统之间必须能顺 利地进行物质、能量和信息的传递与交换。为此,各要 素或各子系统连接处必须具备一定的“联系条件”,这 些联系条件称为接口。
要站在信息论、控制论及系统论的高度理解共 性关键技术;
要从信息流、能量流及物质流的视角去分析共 性关键技术;
要从伺服控制系统稳、准、快的要求认识共性 关键技术;
要从机电一体化的发展趋势探究共性关键技 术…
可整理ppt
16
1.3 机电一体化共性关键技术
1、精密机械技术
一般情况下,机械部分由驱动元件驱动,为了 实现控制过程的稳、准、快,为了使机械与微电子 技术相匹配,为了达到机电一体化系统的整体最 优……。精密机械技术应具有以下特点。
系统内部与外部接口
▲从系统外部看,机电 一体化系统的输入/输 出是与人、自然及其他 系统之间的接口;
▲从系统内部看,机电 一体化系统是由许多接 口将系统的构成要素输 入/输出联系为一体的 系统。
可整理ppt
24
机电一体化系统构成要素之间的相互联系
可整理ppt
25
▲广义的接口功能有两种,一种是变换、调整; 另一种是输入/输出。
可整理ppt
5
1.2.2 系统内部功能描述
可整理ppt
6
1.2.2 系统内部功能描述

机电一体化系统设计

机电一体化系统设计

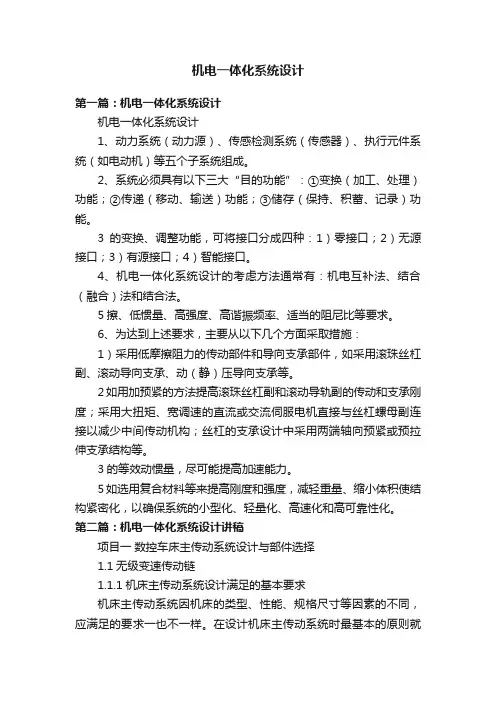

机电一体化系统设计第一篇:机电一体化系统设计机电一体化系统设计1、动力系统(动力源)、传感检测系统(传感器)、执行元件系统(如电动机)等五个子系统组成。

2、系统必须具有以下三大“目的功能”:①变换(加工、处理)功能;②传递(移动、输送)功能;③储存(保持、积蓄、记录)功能。

3的变换、调整功能,可将接口分成四种:1)零接口;2)无源接口;3)有源接口;4)智能接口。

4、机电一体化系统设计的考虑方法通常有:机电互补法、结合(融合)法和结合法。

5擦、低惯量、高强度、高谐振频率、适当的阻尼比等要求。

6、为达到上述要求,主要从以下几个方面采取措施:1)采用低摩擦阻力的传动部件和导向支承部件,如采用滚珠丝杠副、滚动导向支承、动(静)压导向支承等。

2如用加预紧的方法提高滚珠丝杠副和滚动导轨副的传动和支承刚度;采用大扭矩、宽调速的直流或交流伺服电机直接与丝杠螺母副连接以减少中间传动机构;丝杠的支承设计中采用两端轴向预紧或预拉伸支承结构等。

3的等效动惯量,尽可能提高加速能力。

5如选用复合材料等来提高刚度和强度,减轻重量、缩小体积使结构紧密化,以确保系统的小型化、轻量化、高速化和高可靠性化。

第二篇:机电一体化系统设计讲稿项目一数控车床主传动系统设计与部件选择1.1无级变速传动链1.1.1机床主传动系统设计满足的基本要求机床主传动系统因机床的类型、性能、规格尺寸等因素的不同,应满足的要求一也不一样。

在设计机床主传动系统时最基本的原则就是以最经济、合理的方式满足既定的要求。

在设计时应结合具体机床进行分析,一般应满足下述基本要求:(1)满足机床使用性能要求。

首先应满足机床的运动特性,如机床的主轴有足够的转速范围和转速级数(对于主传动为直线运动的机床,则有足够的每分钟双行程数范围及变速级数);传动系统设计合理,操作方便灵活、迅速、安全可靠等。

(2)满足机床传递动力要求。

主电动机和传动机构能提供和传递足够的功率和转矩,具有较高的传动效率。

第1章 机电一体化

第1章  机电一体化

机电一体化系统的组成及工作原理 a)人的五大要素 b)机电一体化系统的要素 c)机电一体化系统的功能
第 一 章 机 电 一 体 化 概 述
第 一 章 机 电 一 体 化 概 述
各要素间联系
第 一 章 机 电 一 体 化 概 述
1、机械本体 机械本体包括机械传动装置和机械结构装置。其主要功 能是将构造系统的各子系统、零部件按照一定的空间和时间关 系安置在一定的位置上,并保持特定的关系。随着机电一体化
(机械学)
(电子学)
(机电一体化)
机电一体化不是机械技术和电子技术的简单叠加,而是 将电子设备的信息处理功能和控制功能“揉和”到机械装 置中去,从而达到扬长避短、互为补充的目的,使机电一 体化产品更具有系统性、完整性和科学性。
第 一 章 机 电 一 体 化 概 述
机电一体化是在机械主功能、动力功能、信息 功能和控制功能上引进微电子技术,并将机械装置 与电子设备以及相关软件有机结合而构成系统的总 称。
第 一 章 机 电 一 体 化 概 述
四、机电一体化的组成
机械技术 电气技术 微电子技术 机电一体化技术 接口技术 信息技术 机电一体化 控制技术 其他技术 机电一体化装置 机电一体化产品 机电一体化系统
二、机电一体化的基本概念
第 一 章 机 电 一 体 化 概 述
机电一体化:将多种技术融合为一体的产物 或者是将多种技术柔和地融合在一起的一门 综合学科。
微电子技术 (半导体技术、计 算机技术)
机械技术 (机械学、机构学)
机电一体化 技术领域
“机电一体化”也就是机械技术、微电子技术相互交叉、融 合的产物。
机电一体化最本质的特性仍然是一个机械系统,其最主 要功能仍然是进行机械能和其他形式的能的互换,利用机械 能实现物料搬移或形态变化以及实现信息传递和变换。机电 一体化系统与传统机械系统的不同之处是充分利用计算机技 术、传感技术和可控驱动元件特性,实现机械系统的现代化、 智能化、自动化。

第一章 绪论 机电一体化系统设计课件

第一章 绪论 机电一体化系统设计课件

第三节 机电一体化的相关技术
5、伺服传动技术(第四章) 研究对象:执行元件及其驱动装置 执行元件种类:电动、液压、气压 驱动装置:例如各种电动机的驱动电源电路
2020/7/6
第四节 机电一体化的应用目标和发展方向
• 应用目标: • 1、提高精度、扩展功能
今日的数控机床充分发挥计算机的威力,已有 可能实时预报包括随机误差在内的机床误差,然 后自动校正,从而达到前所未有的精度。采用对 阻尼进行预报,一旦接近临界值时就自动调整切 削用量,这又可能出现永不颤振的机床,保证很 高的生产率和良好的加工表面。
m=3 z=48 β=8° m=3 z=25
p=12
β=8°
交流伺服电机 m=3 z=48 β=8°
交流伺服电机 p=12
m=3 z=25 β=8°
第四节 机电一体化的应用目标和发展方向
• 3、提高可靠性
在提高电子元件质量、可靠性的前提下,机电一 体化产品可以提高耐久性,减少故障率。另一方 面由于赋予其自动监视诊断功能,并采取安全联 锁控制,过负荷和失控保护、停电对策,提高了 设备的安全可靠性。
5、执行单元(执行装置)
驱动机械传动装置运动,
完成所要求的动作。
能源
如电动机、液压缸等
要求:高性能、高精度、高效率
2020/7/6
思考:人体就是一种 机电一体化系统,包 含机电一体化系统的 基本功能要素,请指 出人体各个部分分别 对应的机电一体化系 统的基本功能要素?
2020/7/6
2020/7/6
肌肉 肌肉
控制单元
CNC
机械本体
执行装置
机械
部件
位置,速 度反馈
电机
位置,速度 检测单元

机电一体化系统设计第一章

机电一体化系统设计第一章

机电一体化系统的基本组成
01
02
03
04
机械部分
实现运动和力的传递与转换, 是机电一体化系统的核心部分

电子部分
包括传感器、控制器、执行器 等,实现信号的采集、处理和
控制。
计算机部分
作为系统的“大脑”,实现信 息处理、控制和决策等功能。
系统软件
用于协调各组成部分的工作, 实现整体功能。
02
机电一体化系统设计基础
THANKS
感谢观看
05
机电一体化系统的实际应用案例
工业机器人
工业机器人是机电一体化系统的重要应用之一,它们在制造业中发挥着越来越重要的作用。通过高精 度定位、运动控制和传感器技术,工业机器人能够实现自动化生产线的装配、焊接、搬运和喷涂等作 业,提高了生产效率和产品质量。
工业机器人通常采用模块化设计,易于集成和扩展,可以根据不同的生产需求进行定制。同时,工业 机器人还可以通过人工智能技术进行自主学习和优化,进一步提高生产效率和精度。
04
机电一体化系统的软件设计
控制算法的设计
控制算法是机电一体化系统的核心,负责协调各个硬件组件的工作。
控制算法的设计需要考虑到系统的动态特性和稳定性,以及各种可能的输入和输 出条件。常用的控制算法包括PID控制、模糊控制和神经网络控制等。
控制软件的实现
控制软件是实现控制算法的工具, 负责将算法转化为可执行的程序。
特点
高精度、高效率、高可靠性、易 操作和维护、良好的人机交互界 面等。
机电一体化的发展历程
01
02
03
初级阶段
20世纪60年代,机械技术 与电气技术的结合,如数 控机床的出现。
发展阶段

机电一体化

机电一体化

要求:能快速、精确地获得信息并在相应的应 用环境中具有高可靠性。
1.4 共性关键技术
2、信息处理技术 主要完成信息的交换、存取、运算、判断 和决策等.其主要工具是计算机。
传感 器 A/D 计算 机 D/A 执行
装置
3、控制技术
关于软件方面的技术,主要以控制理论为 指导,对控制系统设计、仿真、现场调试、可 靠运行等。
数 控 铣 床
数控车床
焊接机器人
1.3 机电一体化的相关技术
机电一体化技术是自动化技术之一!
过程自动化 自动化 机械自动化 办公室自动化
主要目标
机电一体化
1.3 机电一体化的相关技术



1 2 3 4 5 6
检测传感技术 信息处理技术 自动控制技术 伺服驱动技术 机械技术 系统总体技术
1.2 机电一体化系统的构成
3、检测传感装置 检测产品内部状态和外部环境,实现计测 功能。 要求:体积小、精度高、抗干扰 4、电子控制单元
处理、运算、决策,实现控制功能。 要求:高可靠性、柔性、智能化
1.2 机电一体化系统的构成
5、执行机构
包括机械传动与操作机构,接收控制信息,完 成要求的动作,实现主功能。
1.2 发展概况


3.90年代后期开始为第三阶段,“智能化阶段”
① 光学、通信技术等进入了机电一体化,微细加工技术 也在机电一体化中崭露头脚,出现了光机电一体化和微机 电一体化等新分支; ② 对机电一体化系统的建模设计、分析和集成方法,机电 一体化的学科体系和发展趋势都进行了深入研究。 ③ 由于人工智能技术、神经网络技术及光纤技术等领域取 得的巨大进步,为机电一体化技术开辟了发展的广阔天地。 这些研究,将促使机电一体化进一步建立完整的基础和逐 渐形成完整的科学体系。

机电一体化系统设计与应用

机电一体化系统设计与应用

机电一体化系统设计与应用第一章机电一体化系统概述机电一体化系统是指通过结合机械、电子、计算机等领域的知识和技术,形成相互协调、互相依存的系统。

机电一体化系统不仅可以提高生产效率和质量,还可以降低成本和能源消耗。

机电一体化系统应用广泛,例如在制造业、汽车工业、医疗设备、家电等领域都有广泛的应用。

第二章机电一体化系统的设计机电一体化系统的设计需要综合考虑机械、电子、计算机等多个领域的知识和技术。

设计的基本流程如下:1.需求分析:确定系统的功能、性能参数和性能指标等。

2.系统结构设计:确定系统的框架和组成部分,将机械、电子、计算机等领域的知识融合在一起。

3.硬件设计:根据系统结构设计,进行硬件的选型、电路设计、软件设计等。

4.软件设计:根据硬件设计和需求分析,进行系统软件的设计、编程和测试等。

5.系统集成和测试:将各组成部分进行集成和测试,保证系统的稳定性、可靠性和安全性等。

第三章机电一体化系统的应用机电一体化系统的应用广泛,下面分别介绍几个应用领域。

1.制造业:机电一体化系统在制造业中的应用可以大大提高生产效率和质量。

例如自动化生产线中的机器人等。

2.汽车工业:机电一体化系统在汽车工业中的应用可以提高汽车的安全性、便利性和可靠性。

例如智能驾驶系统等。

3.医疗设备:机电一体化系统在医疗设备中的应用可以提高医疗设备的精度和稳定性。

例如手术机器人等。

4.家电:机电一体化系统在家电中的应用可以提高家电的智能化程度和使用便利性。

例如智能洗衣机等。

第四章机电一体化系统的优势和发展趋势机电一体化系统的优势在于融合了机械、电子、计算机等领域的知识和技术,可以提高效率和降低成本。

同时,机电一体化系统开拓了新的应用领域,也为其他领域的发展提供了支撑。

机电一体化系统的发展趋势主要有以下几点:1.新材料的应用:随着人们对环保和能源节约的重视,新材料的应用将成为机电一体化系统发展的新方向。

2.多功能性和智能化:将机电一体化系统的功能从单一向多功能化和智能化的方向发展。
