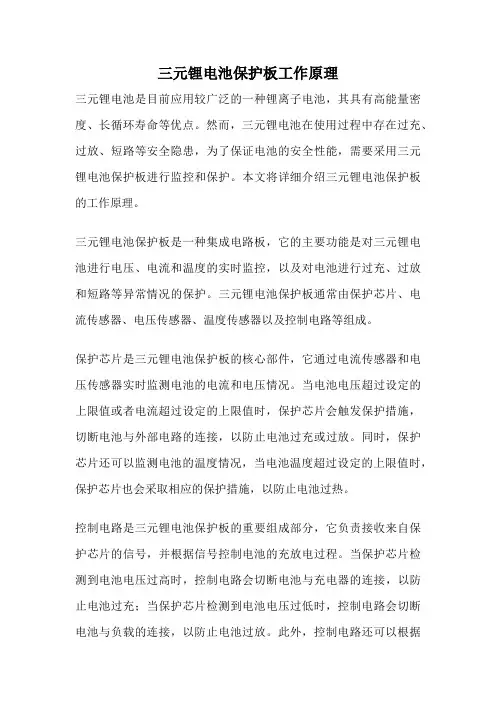

三元锂电池保护板工作原理三元锂电池是目前应用较广泛的一种锂离子电池，其具有高能量密度、长循环寿命等优点。

然而，三元锂电池在使用过程中存在过充、过放、短路等安全隐患，为了保证电池的安全性能，需要采用三元锂电池保护板进行监控和保护。

本文将详细介绍三元锂电池保护板的工作原理。

三元锂电池保护板是一种集成电路板，它的主要功能是对三元锂电池进行电压、电流和温度的实时监控，以及对电池进行过充、过放和短路等异常情况的保护。

三元锂电池保护板通常由保护芯片、电流传感器、电压传感器、温度传感器以及控制电路等组成。

保护芯片是三元锂电池保护板的核心部件，它通过电流传感器和电压传感器实时监测电池的电流和电压情况。

当电池电压超过设定的上限值或者电流超过设定的上限值时，保护芯片会触发保护措施，切断电池与外部电路的连接，以防止电池过充或过放。

同时，保护芯片还可以监测电池的温度情况，当电池温度超过设定的上限值时，保护芯片也会采取相应的保护措施，以防止电池过热。

控制电路是三元锂电池保护板的重要组成部分，它负责接收来自保护芯片的信号，并根据信号控制电池的充放电过程。

当保护芯片检测到电池电压过高时，控制电路会切断电池与充电器的连接，以防止电池过充；当保护芯片检测到电池电压过低时，控制电路会切断电池与负载的连接，以防止电池过放。

此外，控制电路还可以根据电池的温度情况，控制充放电电流的大小，以保证电池在安全温度范围内工作。

三元锂电池保护板还可以通过通信接口与外部设备进行通信，以实现对电池状态的监控和控制。

通过与外部设备的连接，可以实现对电池的远程监控和管理，提高电池的安全性和可靠性。

三元锂电池保护板通过实时监控电池的电压、电流和温度等参数，并根据设定的保护条件进行保护措施的触发，以确保电池的安全性能。

通过保护芯片、电流传感器、电压传感器、温度传感器以及控制电路等组成，三元锂电池保护板可以有效地预防电池的过充、过放和短路等异常情况，保障电池的正常使用。
