竹纤维提取设备和流程有哪些
竹纤维生产工艺及设备
竹纤维生产工艺及设备竹纤维是一种环保、可持续的天然纤维，具有优良的抗菌、抗霉、抗紫外线等特性，被广泛应用于纺织、家居、医疗等领域。
本文将详细介绍竹纤维的生产工艺及设备。
一、竹纤维简介竹纤维是指从竹子中提取出来的天然纤维，具有以下优点：1. 环保：竹子生长周期短，可再生，具有很好的环保性。
2. 抗菌：竹纤维中的竹醌成分具有天然抗菌、防霉功能。
3. 抗紫外线：竹纤维中的叶绿素铜钠成分可以有效地抵御紫外线。
4. 柔软舒适：竹纤维质地柔软，具有很好的透气性和吸湿性。
5. 强度高：竹纤维强度高，耐磨性好，使用寿命长。
二、竹纤维生产工艺竹纤维的生产工艺主要包括以下几个步骤：1. 竹子采伐：选择生长三年以上、材质均匀的竹子进行采伐。
2. 竹子加工：将采伐的竹子加工成适当大小的竹片或竹丝。
3. 化学处理：将竹片或竹丝放入化学溶液中浸泡，以去除其中的木质素、多糖等杂质。
4. 物理处理：通过物理手段进一步去除竹纤维中的其他杂质，如竹纤维素中的木质素、多糖等。
5. 提取竹纤维：采用机械或化学方法从竹片或竹丝中提取出竹纤维。
6. 干燥：将提取出的竹纤维进行干燥处理，以去除其中的水分。
7. 成品加工：将干燥后的竹纤维进行进一步加工，如纺纱、织造等，以得到最终的竹纤维产品。
三、竹纤维生产设备竹纤维生产设备主要包括以下几个部分：1. 竹子采伐设备：包括锯竹机、破竹机等设备，用于将采伐的竹子加工成适当大小的竹片或竹丝。
2. 化学处理设备：包括化学浸泡池、酸碱处理设备等，用于对竹片或竹丝进行化学处理，去除其中的杂质。
3. 物理处理设备：包括磨浆机、筛选机等设备，用于通过物理手段进一步去除竹纤维中的其他杂质。
4. 提取竹纤维设备：包括机械或化学方法提取设备，如机械搓揉机、化学蒸煮锅等，用于从竹片或竹丝中提取出竹纤维。
5. 干燥设备：包括烘箱、干燥机等设备，用于对提取出的竹纤维进行干燥处理，去除其中的水分。
6. 成品加工设备：包括纺纱机、织布机等设备，用于对干燥后的竹纤维进行进一步加工，得到最终的竹纤维产品。
竹叶提取物的工艺流程

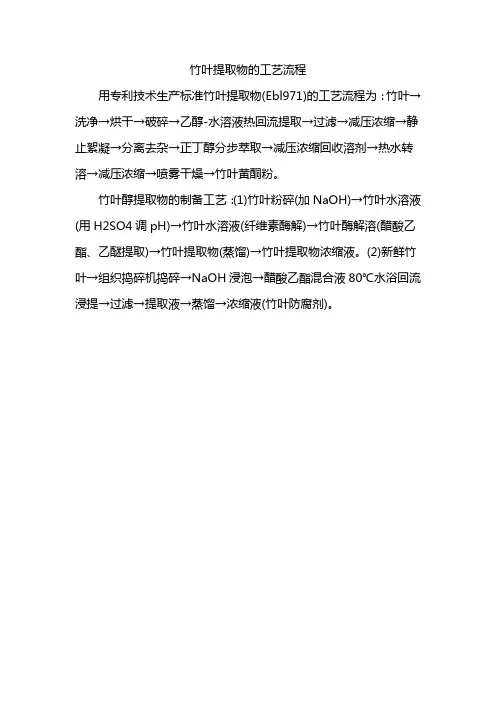

竹叶提取物的工艺流程
用专利技术生产标准竹叶提取物(Ebl971)的工艺流程为：竹叶→洗净→烘干→破碎→乙醇-水溶液热回流提取→过滤→减压浓缩→静止絮凝→分离去杂→正丁醇分步萃取→减压浓缩回收溶剂→热水转溶→减压浓缩→喷雾干燥→竹叶黄酮粉。
竹叶醇提取物的制备工艺：(1)竹叶粉碎(加NaOH)→竹叶水溶液(用H2SO4调pH)→竹叶水溶液(纤维素酶解)→竹叶酶解溶(醋酸乙酯、乙醚提取)→竹叶提取物(蒸馏)→竹叶提取物浓缩液。
(2)新鲜竹叶→组织捣碎机捣碎→NaOH浸泡→醋酸乙酯混合液80℃水浴回流浸提→过滤→提取液→蒸馏→浓缩液(竹叶防腐剂)。
竹纤维碗生产工艺流程
竹纤维碗生产工艺流程英文回答：The production process of bamboo fiber bowls involves several steps. Firstly, bamboo stalks are harvested and cut into smaller pieces. These pieces are then boiled in a solution of sodium hydroxide and carbon disulfide to remove impurities and break down the bamboo fibers. This process is known as the alkalization process. After alkalization, the bamboo fibers are mechanically extracted, either through a crushing and grinding process or a chemical process involving the use of enzymes. This step is crucial in obtaining high-quality bamboo fibers.Once the bamboo fibers are extracted, they are washed and bleached to remove any remaining impurities and achieve a clean and white appearance. The bleaching process involves the use of hydrogen peroxide or chlorine bleach. After bleaching, the fibers are further processed to improve their strength and flexibility. This can be donethrough a process called "degumming," where the fibers are treated with enzymes to remove the natural gum content.Next, the bamboo fibers are spun into yarns using spinning machines. These yarns can then be woven or knitted into fabrics, which will be used to make the bowls. The weaving or knitting process can be done manually or using automated machinery, depending on the scale of production. Once the fabrics are ready, they are cut into the desired shape and size for the bowls.To give the bamboo fiber bowls their final form, the cut fabrics are molded using heat and pressure. This can be done through a process called compression molding, where the fabrics are placed in a mold and subjected to heat and pressure until they take the shape of the mold. Alternatively, the fabrics can be molded using injection molding, where the molten bamboo fiber material is injected into a mold and allowed to cool and solidify.After molding, the bamboo fiber bowls undergo finishing processes, such as sanding and polishing, to achieve asmooth and refined surface. They are then inspected for quality control and packaged for distribution.中文回答：竹纤维碗的生产工艺包括几个步骤。
浙江竹纤维生产工艺流程与注意事项
浙江竹纤维生产工艺流程与注意事项下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。
文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢！本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注！Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!一、竹纤维生产工艺流程。
1. 竹材采集和准备。
原竹纤维生产工艺流程

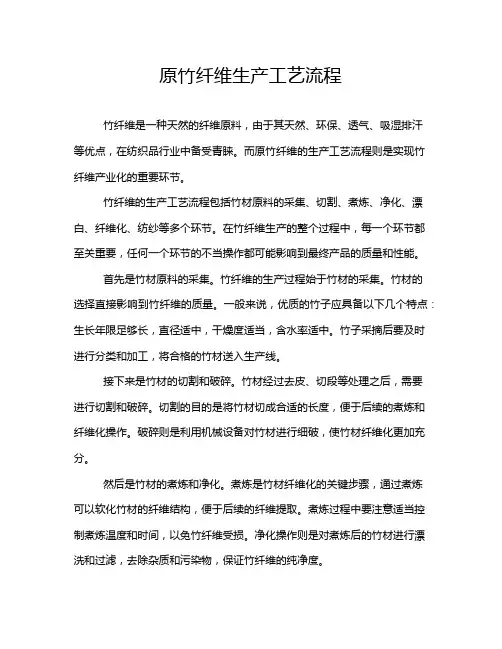

原竹纤维生产工艺流程竹纤维是一种天然的纤维原料，由于其天然、环保、透气、吸湿排汗等优点，在纺织品行业中备受青睐。
而原竹纤维的生产工艺流程则是实现竹纤维产业化的重要环节。
竹纤维的生产工艺流程包括竹材原料的采集、切割、煮炼、净化、漂白、纤维化、纺纱等多个环节。
在竹纤维生产的整个过程中，每一个环节都至关重要，任何一个环节的不当操作都可能影响到最终产品的质量和性能。
首先是竹材原料的采集。
竹纤维的生产过程始于竹材的采集。
竹材的选择直接影响到竹纤维的质量。
一般来说，优质的竹子应具备以下几个特点：生长年限足够长，直径适中，干燥度适当，含水率适中。
竹子采摘后要及时进行分类和加工，将合格的竹材送入生产线。
接下来是竹材的切割和破碎。
竹材经过去皮、切段等处理之后，需要进行切割和破碎。
切割的目的是将竹材切成合适的长度，便于后续的煮炼和纤维化操作。
破碎则是利用机械设备对竹材进行细破，使竹材纤维化更加充分。
然后是竹材的煮炼和净化。
煮炼是竹材纤维化的关键步骤，通过煮炼可以软化竹材的纤维结构，便于后续的纤维提取。
煮炼过程中要注意适当控制煮炼温度和时间，以免竹纤维受损。
净化操作则是对煮炼后的竹材进行漂洗和过滤，去除杂质和污染物，保证竹纤维的纯净度。
漂白是竹纤维生产中不可或缺的环节。
漂白的目的是去除竹纤维中的色素和杂质，提高竹纤维的洁净度和白度。
漂白工艺中要选用合适的漂白剂，并控制好漂白时间和温度，避免对竹纤维造成损害。
纤维化是竹纤维生产的核心环节。
在纤维化过程中，煮炼后的竹材经过机械处理，将竹材中的纤维逐渐分离，形成纤维束。
纤维化操作要求设备精密，工艺精湛，确保纤维的均匀性和纤维长度的一致性。
纤维化后的竹纤维需要进行纺纱。
纺纱是将竹纤维进行纺织加工，形成纺纱线，为后续的纺织生产提供原料。
纺纱过程中要注意纤维的拉伸和捻合，保证纺纱线的强度和延展性。
竹纤维生产的每一个环节都需要高度重视，任何一个不当的操作都可能影响到最终产品的质量。
竹原纤维生产工艺流程
纤维整理
3.1
蒸煮
将粗纤维置于蒸煮皿中，加入浸泡液，加热到一定的温度，加压处理一定时间
3.2
还原
将竹纤维置于浸泡液中，加入适量的助剂，增加竹原纤维的强度
3.3
脱水
采用离心式脱水，去除多余水分
4
后处理工序
纤维加工
4.1
干燥
在专用干燥设备上将纤维烘燥一定的时间，使含水率低于10%
4.2
梳纤
用梳纤机对纤维进行梳理，整理成竹纤维丝
竹原纤维生产工艺流程
步骤序号
工艺流程
描述整料
将竹材去枝节与尖梢，根据纺纱系统要求切成定长竹筒
1.2
制竹片
采用机械或手工方式将竹筒劈裂成一定宽度的竹片
1.3
浸泡
将竹片浸泡在特制的脱胶软化剂中，浸泡一定时间
2
分解工序
纤维制取
2.1
分丝
采取机械方式压扁竹片，用成丝机分解出粗纤维
3
4.3
筛选检验
去除短纤维及其粉末，对纤维进行检验，合格后打包
竹纤维分类及提取
竹纤维就是从自然生长的竹子中提取出的一种纤维素纤维，是继棉、麻、毛、丝之后的第五大天然纤维。
竹纤维具有良好的透气性、瞬间吸水性、较强的耐磨性和良好的染色性等特性，同时又具有天然抗菌、抑菌、除螨、防臭和抗紫外线功能。
专家指出，竹纤维是一种真正意义上的天然环保型绿色纤维。
竹因其完全复制了竹纤维的固有特性，而倍受消费者青睐，产品需求量逐年上升。
化学成分竹原纤维的化学成分主要是纤维素、半纤维素和木质素(表1)，3者同属于高聚糖，总量占纤维干质量的90%以上，其次是蛋白质、脂肪、果胶、单宁、色素、灰分等，大多数存在于细胞内腔或特殊的细胞器内，直接或间接地参与其生理作用。
分类:天然竹纤维天然竹纤维主要是竹原纤维。
竹原纤维是采用物理、化学相结合的方法制取的天然竹纤维。
竹原纤维采用物理和化学处理相结合的方式制取。
化学竹纤维化学竹纤维又可以分类：竹浆纤维、竹炭纤维。
竹浆纤维：竹浆纤维是一种将竹片做成浆，然后将浆做成浆粕再湿法纺丝制成纤维其制作加工过程基本与粘胶相似。
竹炭纤维：是选用纳米级竹香炭微粉，经过特殊工艺加入粘胶纺丝液中再经近似常规纺丝工艺纺织出的纤维产品。
基本物质纤维素是组成竹原纤维细胞的主要物质，也是它能作为纺织纤维的意义所在。
由于竹龄的不同，其纤维素含量也不同，如毛竹嫩竹为75%，1年生为66%，3年生为58%。
竹原纤维中的半纤维素含量一般为14%～25%，毛竹平均含量约为22．7%，并且随着竹龄的增加，其含量也有所下降，如2年生长竹24．9%，4年生23．6%。
结构形态经扫描电子显微镜观察，竹原纤维纵向有横节，粗细分布很不均匀，纤维表面有无数微细凹槽。
横向为不规则的椭圆形、腰圆形等(图1)，内有中腔，横截面上布满了大大小小的空隙，且边缘有裂纹，与苎麻纤维的截面很相似(图2)。
竹原纤维的这些空隙、凹槽与裂纹。
基本功效抗菌性：竹纤维中含有“竹琨”抗菌物质，对贴身衣物有防臭除异味之功效；保健性：竹元素中的抗氧化物能有效的清除体内的自由基，竹纤维中含有多种人体必需的氨基酸；抗紫外线：竹纤维的紫外线穿透率为万分之六，抗紫外线能力是棉的41.7倍，竹纤维不带任何自由电荷，抗静电，止瘙痒；吸湿排湿性：在所有的纤维中，竹纤维的吸收湿性及透气性是最好的，被专家美誉为“会呼吸的纤维”，毛巾久用擦汗不留异味；舒适性：冬暖夏凉，又能排除体内多余的热气和水分；美观性：竹纤维具有天然朴实的高雅质感；环保性：竹纤维是真正的环保绿色产品，无任何化学成分无污染，竹纤维100%可生物降解。
竹纤维的提取介绍
竹纤维的提取介绍竹纤维的提取原材1、化学成分竹原纤维的化学成分主要是纤维素、半纤维素和木质素，3者同属于高聚糖，总量占纤维干质量的90％以上，其次是蛋白质、脂肪、果胶、单宁、色素、灰分等，大多数存在于细胞内腔或特殊的细胞器内，直接或间接地参与其生理作用。
纤维素是组成竹原纤维细胞的主要物质，也是它能作为纺织纤维的意义所在。
由于竹龄的不同，其纤维素含量也不同，如毛竹嫩竹为75％，1年生为66％，3年生为58％。
竹原纤维中的半纤维素含量一般为14％～25％，毛竹平均含量约为22.7％，并且随着竹龄的增加，其含量也有所下降，如2年生长竹24.9％，4年生23.6％。
2、结构形态经扫描电子显微镜观察，竹原纤维纵向有横节，粗细分布很不均匀，纤维表面有无数微细凹槽。
横向为不规则的椭圆形、腰圆形等(图1)，内有中腔，横截面上布满了大大小小的空隙，且边缘有裂纹，与苎麻纤维的截面很相似(图2)。
竹原纤维的这些空隙、凹槽与裂纹，犹如毛细管，可以在瞬间吸收和蒸发水分，故被专家们誉为“会呼吸的纤维”，用这种纯天然竹原纤维纺织成面料及加工制成的服装服饰产品吸湿性强、透气性好，有清凉感。
3、性能经过傅立叶变换红外光谱法、x射线衍射、电子显微镜、抗菌测试、热重分析及其它常规测试仪器的测试，表明竹原纤维是一种服用性能极佳的天然纤维素纤维。
由于竹纤维是可以降解的，降解后对环境没有任何污染，故被称为环保纤维。
竹纤维强度高、弹性好，具有良好的耐磨性和悬垂性，以及良好的吸湿透湿性、透气性和天然抗菌性能。
3.1 竹原纤维的物理性能纤维的长度可根据使用者的要求，制成棉型、中长型和毛型所需要的长度，长度整齐度较好。
竹原纤维的一般技术参数见表2。
竹原纤维具有较强的毛细管效应(试验条件：30℃，预张力4 g)，5 min时为6．74 cm，15min时为6．85 cm，30 min时为6．90 cm，60 min 以后保持不变，略高于棉纤维，远高于苎麻、粘胶纤维和再生竹纤维。
高白度竹纤维的常压提取工艺
CHEMICAL INDUSTRY AND ENGINEERING PROGRESS 2017年第36卷第2期·658·化工进展高白度竹纤维的常压提取工艺周伟1，邱祖民1，2，肖建军2，杜成成1（1南昌大学资源环境与化工学院，江西南昌 330031；2南昌大学化学学院，江西南昌 330031）摘要：为了制备高白度的竹纤维，先用甲酸/乙酸/水预处理竹粉原料（记为A），再使用甲酸/乙酸/H2O2提取竹粉纤维素（记为A p）；通过单因素分析法探讨了甲酸/乙酸比例、H2O2用量、固液比、反应温度及反应时间等因素对产品得率和白度的影响；然后在碱性条件下用H2O2进行TCF漂白（记为P），考察了NaOH用量、H2O2用量、固液比、反应温度和反应时间对产品得率和白度的影响；同时研究了多步处理工艺提取的效果，得到白度较高的纤维素产品。
当A p段工艺条件选取V(甲酸)∶V(乙酸)=40∶60，固液比1∶10(g/mL)，添加9%的H2O2溶液，先在60℃搅拌0.5h，再升温至90℃反应2h；且P段工艺条件选取H2O2用量为5%，NaOH用量为6%，固液比为1∶10(g/mL)，反应温度为90℃，反应时间为2h，在此条件下经AAA p A p PP处理得到的产品白度高达90.5%。
关键词：竹粉；甲酸；乙酸；全无氯清洁漂白技术；纤维素中图分类号：TQ352.9 文献标志码：A 文章编号：1000–6613（2017）02–0658–07DOI：10.16085/j.issn.1000-6613.2017.02.036Study on the extraction of high whiteness bamboo fiber at atmosphericpressureZHOU Wei1，QIU Zumin1，2，XIAO Jianjun2，DU Chengcheng1（1School of Resources，Environmental and Chemical Engineering，Nanchang University，Nanchang 330031，Jiangxi，China；2College of Chemistry，Nanchang University，Nanchang 330031，Jiangxi，China）Abstract：To prepare the high whiteness bamboo fiber，the raw material，bamboo powder，was first pre-treated by formic acid/acetic acid/H2O（symbol A）. Then，the middle product bamboo cellulose was extracted by formic acid/ acetic acid/H2O2（symbol A p）. The effect of formic acid/acetic acid volume ratio，H2O2 dosage，solid-liquid ratio（g/mL），reaction temperature and reaction time on the product yield and whiteness was analyzed using univariate analysis. After that，the effect of NaOH dosage，H2O2 dosage，solid-liquid ratio（g/mL），reaction temperature and reaction time on the product yield and whiteness were discussed in TCF bleaching with NaOH/H2O2 system（process P）. Simultaneously，the influence of multi-step treatment to extract cellulose was investigated. When the volume ratio of Formic acid/Acetic acid was 40∶60，solid-liquid ratio was 1∶10(g/mL)，and dosage of H2O2 solution was 9%（V%），the mixture was first stirred for 0.5h at 60℃，then the reaction temperature was raised to 90℃and maintained for 2h Under the process condition of 5% H2O2，6% NaOH，solid-liquid ratio 1∶10 (g/mL)，stirring at 90℃ for 2h，the whiteness of the product by AAA p A p PP treatment was up to 90.5%.Key words：bamboo powder；formic acid；acetic acid；TCF；cellulose纤维素是自然界中最丰富的可再生、可生物降解的有机物[1]，植物光合作用的年产量约为15000亿吨[2]，纤维素及其衍生物可用于制造纤维素膜[3-5]、纳米纤维素[6-8]、纤维素基水凝胶[9-10]等高附加值产收稿日期：2016-06-15；修改稿日期：2016-07-11。
一种竹纤维提取工艺[发明专利]
![一种竹纤维提取工艺[发明专利]](https://img.taocdn.com/s3/m/ce9c3ffd5f0e7cd185253672.png)
专利名称：一种竹纤维提取工艺专利类型：发明专利
发明人：张义卿
申请号：CN200910097403.1申请日：20090402
公开号：CN101748628A
公开日：
20100623
专利内容由知识产权出版社提供
摘要：本发明涉及一种竹用机械物理法生产竹纤维的方法，其工艺流程为将原竹材切成小竹条、碾压、高压蒸煮软化、解纤机梳解、烘干处理。
采用高压釜在一定的压力和温度下进行高压蒸煮软化，然后采用高速解纤机解纤，设定的纤维切割长度为0.3至6毫米，再经热风烘干处理得到含水率低于8％的成品。
本生产方法得到的产品能完全满足竹塑复合的要求，整个生产过程环保、高效，运行成本低，是一理想的竹材高效综合利用技术。
申请人：张义卿
地址：200031 上海市徐汇区嘉善路140弄2号
国籍：CN
代理机构：北京众合诚成知识产权代理有限公司
代理人：龚燮英
更多信息请下载全文后查看。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
竹纤维提取设备和流程有哪些
[ 标签：纤维设备,纤维,流程 ]
竹纤维提取的生产线需要哪些设备，能以小型加工厂的形式出现吗？这样的加工资金投入分哪些，大概要多少，知道的朋友告诉下，非常非常感谢！急需
竹纤维提取的生产线需要哪些设备，能以小型加工厂的形式出现吗？这样的加工资金投入分哪些，大概要多少，知道的朋友告诉下，非常非常感谢！急需
谁动了我的弦回答:2 人气:21 解决时间:2009-09-09 10:18
满意答案
生产竹纤维，就要建粘胶生产线！因为竹纤维属于粘胶！
生产毛巾，就要建纺纱织布厂，要生产竹纤维纱再织毛巾，还要做简单水洗！生产服装，就要建服装厂！
但是,粘胶生产线国家是限制上马的，主要原因是污染和大量用水！
而且，建个粘胶生产厂至少要近亿元的资金，建个小规模的纺织厂至少也是近亿元的资金投入。
小服装厂有几百万够了。
以竹纤维涡流纺纱流程中梳棉工艺分析为例
涡流纺纺制竹纤维纱生产中，梳棉生条质量对涡流纱结构和性能影响明显。
针对竹纤维性能及涡流纺纱工艺要求．对梳棉针布配置、刺辊速度、刺辊与给棉板隔距、锡林与道夫速比及相对湿度等工艺进行了探析。
通过提高生条中纤维整齐度，减少弯钩和棉结，可以提高竹纤维涡流纺纱的质量。
0前言
竹纤维是由竹子浆粕溶解纺丝而成的新型再生纤维素纤维，具有天然抗菌性、良好的透气性、独特的回弹性、瞬间吸水性和防缩水性及较强的纵向和横向强度等优良特性，集天然纤维与人造纤维的优点于一体，是一种环保型纤维。
我们利用涡流纺纺制了竹纤维纱，并针对竹纤维性能特点及涡流纺纱工艺要求，就喂入纤维条对涡流纺纱质量的影响情况作了试验分析，发现合理选择梳棉工艺是提高涡流纺纱质量和制成率的关键。
涡流纺纱的机理是纤维条经牵伸后形成纤维束，纤维束在喷管中稳定的涡流控制下加捻及末端扩张，再经空心锭子的捻搓作用后旋转，完成外部包缠纤维和纱芯纤维的加捻作用，成纱具有独特的内外结构特征。
外部结构近似于环锭纺纱，外部包缠纤维呈螺旋状，与无捻纱芯一起形成捻度，相对于真捻纱．包缠纤维比较少，并有伸直缠绕的情况。
内部纱芯纤维的排列直接影响成纱强力，如纤维分布定向好，单位截面承担应力的纤维数量多，成纱强力弱环及细节出现概率少，成纱断裂强度增加。
涡流纺纱时如果喂入条纤维弯钩和棉结多，则纱芯纤维定向性差，易产生强力弱环及细节，短绒含量高还将导致涡流纺纱生产中纤维散失，造成涡流纱断裂强度下降。
由此可见，喂人纤维条中的纤维整齐度、弯钩和棉结数量直接影响到竹纤维涡流纱的成纱结构和性能，而纤维条质量主要取决于梳棉过程中对纤维的梳理和转移。
1原料性能和纺纱工艺流程
1．1竹纤维性能
竹纤维细度1．67 dtex，长度38 mm，回潮率10．5％，断裂强度4．35 cN／dtex，断裂伸长率20．3％。
1．2工艺流程
1．3各工序定量
竹纤维涡流纱号数为14．7 tex，纺纱各工序定量为：开清成卷395g/m，梳棉生条18．84 g／5m，头并17．85 g／5 m，二并16．6 g／5 m。
2梳棉工艺对竹纤维涡流纱质量的影响
结合竹纤维性能及涡流纺纱的工艺特点，着重从梳棉过程中强化梳理和转移功效、减少纤维弯钩和棉结数量、避免纤维损伤以及短绒控制等方面，分析梳棉工艺对竹纤维涡流纱成纱结构和性能的影响。
2．1针布规格
选用针布的规格参数必须满足强化分梳和转移的要求，使分梳与转移在梳理过程中获得最佳的配置和最优的梳理质量。
考虑到竹纤维细度细，长度长，含杂少，梳理过程中静电多，易缠绕针布，因此，采用的针布应使梳棉机针布充塞少，纤维负荷轻，纤维转移率高，生条结杂少，棉网清晰度高，纤维梳理度好，纤维损伤少。
纺制竹纤维涡流纱选用的梳棉机针布主要规格参数见表1。
刺辊针布：采用优质钢锯条，齿尖锋利度、耐磨性、光洁度、平整度要好，避免
磨损、倒齿损伤纤维，适当增加单位面积的齿尖数、基部厚度窄，以提高梳理度，减轻锡林和盖板区域的分梳负担。
锡林针布：采用矮齿、浅齿，在梳理过程中使纤维处于齿尖，增加锡林针布与另一针面的接触长度和作用齿数，有利于纤维的分梳和转移，提高了梳理效果和均匀混和效果。
针布负荷轻，转移率高，对减少棉结有利。
采用薄齿、密齿，增加了对纤维的握持和分梳能力，基厚减薄增加了针布的横向密度，增大了横纵向的齿密比，有利于把纤维束分梳成单纤维，有利于棉结减少，改善棉网均匀度、棉网结构及纤维伸直度，提高成纱质量和减少齿尖磨损的功能。
为加强竹纤维梳理过程中转移释放性能，避免纤维缠绕针布而急剧增加棉结，工作角可偏大掌握。
道夫针布：道夫针布的主要作用是凝聚纤维，把已分梳好的单纤维及时从锡林上充分转移出来，凝聚成棉网，道夫针布应具有足够的抓取握持能力。
因此，为了保证纤维及时、充分、正常转移和解决高速气流的顺利引导问题，可利用齿高、大齿隙容量、小工作角、弧形齿尖来提高转移能力。
道夫针布齿深加大，齿间容量加大，道夫针布的握持抓取力大，有利于容纳更多的纤维，有利于锡林和道夫作用区气流的引导和下泄。
采用弧形变角齿尖可极大地提高道夫针布的剥取转移性能，减小齿尖角有利于对纤维层的穿刺和棉网凝聚，而且还使棉结显著降低，改善了棉网质量。
盖板针布：锡林、盖板作为梳棉机主要梳理区，梳理作用由锡林针布和盖板针布共同完成，盖板针布采用横向针尖距小、纵向针根距渐稀的圆弧形曲线排列，有利于纤维释放转移，针布负荷轻，盖板花少，又保证有足够的梳理能力和减少棉结。
2．2刺辊落棉控制
由于竹纤维长度及整齐度好，杂质较少，为减轻锡林和盖板区域的分梳负担，可强化刺辊的开松梳理作用，以提高转移至锡林纤维的梳理度，因此，可适当提高刺辊速度(控制在800 r／min左右)。
同时，也增加了锡林与刺辊的速比，有利于纤维由刺辊向锡林的转移，达到减少棉结和改善成纱条干的效果。
刺辊速度对竹纤维生条条干的影响情况见图1。
图2为给棉板与刺辊最紧隔距对竹纤维涡流纱断裂强度的影响。
刺辊速度较高，刺辊对给棉罗拉与给棉板握持的纤维进行激烈的开松分梳，处理不当容易造成纤维损伤。
为了避免过多损伤纤维，提高成纱强度，可采用弧形给棉板，给棉板与刺辊最紧隔距应适当放大些。
同时，应加强落棉控制，适当提高除尘刀位置和增大除尘刀的安装角度，并在不干扰刺辊气罩部分气流情况下加大吸风量，特别是加强后车肚吸风，消除除尘刀和小漏底挂花，减少纤维的损失。
还可以采用无网眼光板漏底，入口隔距缩小，这样可以阻止大量气流进入漏底造成的气压过高，减少小漏底内部积花。
2．3锡林与道夫的线速比
由于涡流纱具有呈螺旋状外部包缠纤维与内部无捻纱芯的内外结构特征，内部纱芯纤维的排列直接影响成纱强力，影响成纱强力的主要是细节及强力弱环，纤维
弯钩和棉结多，强力弱环及细节出现概率多，造成成纱的断裂强度下降。
由此可见，既要强调梳棉工艺对纤维的充分梳理，更要重视道夫的转移效果，减少纤维的弯钩和棉结数量，保证竹纤维涡流成纱质量。
图3为锡林与道夫线速比(Vc／Vd)对竹纤维涡流纱断裂强度的影响。
选用的竹纤维细而长，刚性小，抗弯强度低，吸附性较好，梳理过程中易产生静电，会影响纤维转移。
研究发现，随着锡林与道夫线速比的降低，生条中纤维弯钩数量显著增加，成纱条干和单强明显下降。
锡林盖板工作区梳理好的纤维如果不能被道夫良好地转移出去，就会重回到锡林和盖板之间形成重复梳理，过度重复梳理将使短绒增加，也会搓出新的棉结，且影响纤维伸直度。
根据竹纤维的性能特点，在适当降低道夫速度的同时，减小锡林与道夫隔距，适当增加锡林与道夫间线速比，增强纤维从锡林向道夫的转移能力，通过实现快转移，提高纤维从锡林向道夫转移时的纤维伸直度，减少纤维弯钩的产生，加强分梳度，提高对结杂、短绒的排除，改善生条质量。
2．4相对湿度的控制
图4是相对湿度对竹纤维生条条干的影响情况。
由于竹纤维回潮率较高，但竹纤维细而长，梳理过程中存在静电现象，纤维易粘附针布，纤网剥取困难，相对湿度对竹纤维成纱质量的影响十分明显，不能忽视。
相对湿度过高，退卷粘层影响喂人纤维均匀度，增加分梳负担，纤网转移差，导致棉结、杂质增加，纤网剥取困难，易产生下垂、破洞甚至断头；相对湿度过低，静电作用增强，纤维粘附针布，影响道夫转移，易使纤网上飘、破裂，生条蓬松，条干不匀。
根据竹纤维纺纱实践，相对湿度控制在65％～70％之间，使之减轻粘附针布和缠绕压辊现象，保证生条质量。
纺纱前可在纤维上喷洒适量的防静电剂和防滑剂，以增加纤维柔软性和抱合力，使其达到纺纱的要求。
3结语
(1)采用涡流纺纱技术可以纺制出高品质的竹纤维涡流纱，针对竹纤维性能特点及涡流纺纱工艺要求，选择合理的梳棉工艺是提高涡流纺纱质量的关键。
(2)选用强化梳理、转移、减少棉结和纤维损伤的针布，达到提高针布问的分梳、转移能力，使竹纤维在梳理过程获得最佳的梳理质量。
(3)适当提高刺辊速度，增强刺辊的开松梳理作用，同时提高刺辊纤维向锡林的转移能力，达到减少棉结和改善成纱条干的效果。
(4)适当增加锡林与道夫间速比，实现快转移，明显提高生条的纤维伸直度，减少纤维弯钩的产生，改善竹纤维涡流纺纱质量。
(5)车间相对湿度对竹纤维纺纱质量影响明显，相对湿度过高、过低都会明显影响生条的质量，因此，在生产过程中必须加强对环境相对湿度的控制。
完善答案
Sunflower回答采纳率:6.1% 2009-09-05 08:33
∙
相关内容
∙•请问哪里提供竹纤维提取方法及加工设备1个回答。
