刷油、防腐蚀、绝热工程工程量计算
刷油防腐蚀绝热工程定额与预算
公称直径（ mm） 75 100 150
表面积（ m2/100m ） 26.70 34.56 50.90
公称直径（ mm） 200 250 300
ห้องสมุดไป่ตู้
表面积（ m2/100m ） 66.60 82.90 101.80
? （5）暖气片除锈工程量 按暖气片散热面积计算。 常用铸铁散热器散热面积见表 10.6。
? 式中 r——油罐拱顶球面半径（ m）；
?
h ——灌顶拱高（ m）。
图10.2 设备封头
图10.3 阀门保温
图10.4 法兰保温
? （7）矩形通风管道刷油（保温层外的防潮和 保护层面积）：
? S=[2 （A+B）+8（1.05δ+0.0041）]×L （m2）
? 式中 A——风管长边尺寸（m）； ? B——风管短边尺寸（m）；
? 2）简化计算：在实际工作中，一般习惯上是将焊接钢管表面积乘系数 1.2，即为铸铁管表面积（包括承口部分），即：
? S=L×Y×1.2
? 式中： L——铸铁管长度（m）；
?
Y——与铸铁管直径相同的焊接钢管表面积值（m2）
? 3）查表计算：常用排水铸铁管除锈（刷油）表面积值见表10.5。
表10.5 常用排水铸铁管除锈（刷油）表面积
? 式中 N——封头个数。
? （5）法兰刷油（保温层外的防潮和保护层面积）：如图 10.4所示。
? S=π×（D+2.1δ ）×1.5 D ×1.05×N（m2）
? 式中 N——法兰数量（副）。
? （6）油罐拱顶刷油（保温层外的防图潮1和0.保2护设层备面封积）头：
? S=2πr ×（h+1.05δ ）（m2）

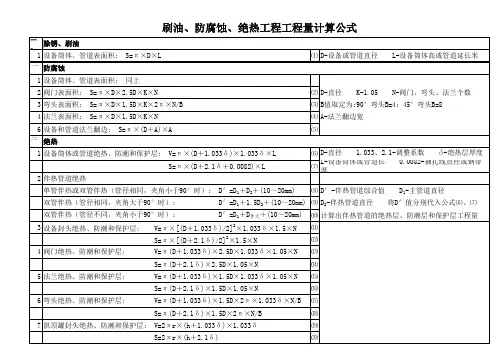

刷油.防腐蚀.绝热工程量计算公式
⑵ D-直径 K-1.05 ⑷ A-法兰翻边宽 ⑸ ⑹ D-直径
N-阀门、弯头、法兰个数
⑶ B值取定为:90°弯头B=4; 45°弯头B=8
6 设备和管道法兰翻边:
1 设备筒体或管道绝热、防潮和保护层: 2 伴热管道绝热
1.033、备筒体或管道长 ⑻ D＇-伴热管道综合值
刷油、防腐蚀、绝热工程工程量计算公式
一、 除锈、刷油
1 设备筒体、管道表面积: 防腐蚀 二、 1 设备筒体、管道表面积: 2 阀门表面积: 3 弯头表面积: 4 法兰表面积: 绝热 三、
S=π ×D×L 同上
⑴ D-设备或管道直径 L-设备筒体高或管道延长米
S=π ×D×2.5D×K×N S=π ×D×1.5D×K×2π ×N/B S=π ×D×1.5D×K×N S=π ×(D＋A)×A V=π ×(D＋1.033δ )×1.033δ ×L S=π ×(D＋2.1δ ＋0.0082)×L
0.0082-捆扎线直径或钢带厚 D1-主管道直径 将D＇值分别代入公式⑹、⑺
单管伴热或双管伴热（管径相同，夹角小于90°时）: 双管伴热（管径相同，夹角大于90°时）: 双管伴热（管径不同，夹角小于90°时）: 3 设备封头绝热、防潮和保护层: 4 阀门绝热、防潮和保护层: 5 法兰绝热、防潮和保护层: 6 弯头绝热、防潮和保护层: 7 拱顶罐封头绝热、防潮和保护层:
D＇=D1＋D2＋(10～20mm) D＇=D1＋D伴大＋(10～20mm)
D＇=D1＋1.5D2＋(10～20mm) ⑼ D2-伴热管道直径 ⑾ ⑿ ⒀ ⒁ ⒂ ⒃ ⒄ ⒅ ⒆ ⒇
⑽ 计算出伴热管道的绝热层、防潮层和保护层工程量
V=π ×[(D＋1.033δ )/2]2×1.033δ ×1.5×N S=π ×[(D＋2.1δ )/2]2×1.5×N V=π (D＋1.033δ )×2.5D×1.033δ ×1.05×N S=π (D＋2.1δ )×2.5D×1.05×N V=π (D＋1.033δ )×1.5D×1.033δ ×1.05×N S=π (D＋2.1δ )×1.5D×1.05×N V=π (D＋1.033δ )×1.5D×2π ×1.033δ ×N/B S=π (D＋2.1δ )×1.5D×2π ×N/B V=2π r×(h＋1.033δ )×1.033δ S=2π r×(h＋2.1δ )
刷油、防腐、保温工程量计算
3.14 3.14
1.033 2.1
阀门绝热、防潮和保护层 阀门绝热、防潮和保护层面积计算 阀 门 名称 计算公式 π (系数) 1.033 2.1
(绝热、防潮) 计算区(保温)m3 V=π(D+1.033δ)*2.5D*1.033δ*1.05*N 3.14 计算区(防潮)m2
除锈、刷油 (表面积) 名称 计算区 计算公式 S=π*D*L
管道除锈、刷油工程表面积计算 除锈、刷油 除锈 π 3.14
阀
门 名称 计算区 计算公式 S=π*D*2.5D*K*N π 3.14
阀门表面积计算 阀门 K(系数) 1.05
(表面积)
弯头表面积计算 弯头 弯 头 名称 计算区(90度弯头) 计算区(45度弯头) 法兰 (表面积) 名称 计算区 计算公式 S=π*D*1.5D*K*N π 3.14 计算公式 S=π*D*1.5D*K*2π*N/B S=π*D*1.5D*K*2π*N/B π 3.14 3.14 K(系数) 1.05 1.05 (表面积)
B(系数) 4 8
D(直径)m 0.5 0.5
N(数量) 1 1
表面积m2 1.941 0.971
D(直径)m 0.25
N(数量) 5
表面积m2 1.545
表面积计算 D(直径)m 0.25 A法兰翻边宽m 0.02 表面积m2 0.017
防潮和保护层面积计算 防潮和保护层 δ(保温厚度)m 0.05 0.05 D(直径)m 0.219 0.219 L(长度)m 100 100 面积 4.389 104.311
S=π(D+2.1δ)*2.5D*1.05*N
3.14
工艺管道工程量的计算(识图)
五、刷油，防腐蚀绝热工程（一）项目的计量单位1 刷油工程和防腐蚀工程中设备，管道以“10m2”为计量单位，金属结构以“100Kg”为计量单位。
2 绝热工程中绝热层以“m3”为计量单位。
防潮层，保护层以”10m2”为计量单位。
（二）计算设备，管道内壁防腐蚀工程量时，对于壁厚大于或等于10mm的按其内径计算；对于小于10mm的按其外经计算。
（三）工程量计算公式1 除锈，刷油，防腐蚀工程量（1）各种管件，阀门，人孔，管口凸凹部分已综合考虑在定额内，不另外计算。
（2）阀门，弯头，法兰表面积计算公式阀门：S（m2）=π×D×2.5D×1.05×N弯头：S（m2）=π×D×1.5D×2π×N/BB值取定为：90度弯头B＝4，45度弯头B＝8法兰：S（m2）=π×D×1.5D×N（四）绝热工程量1 管道绝热，防潮层保护层计算公式保温体积：V（m3）＝π×（D+1.033δ）×1.033δ×L防潮层保护层面积: S（m2）=π×（D+2.1δ+0.0082）×L2 伴热管道绝热工程量计算公式单管伴热或双管伴热（管径相同，夹角小于90度）D=D1+D2+（10～20mm）双管伴热（管径相同，夹角大于90度）D=D1+1.5D2+（10～20mm）双管伴热（管径不同，夹角小于90度）D=D1+D2伴大+（10～10mm）以D为管道外径代入前面的公式分别计算管道绝热，防潮层保护层的工程量。
3 阀门绝热防潮层保护层计算公式V（m3）＝π×（D+1.033δ）×1.033δ×2.5D×1.05NS（m2）=π×（D+2.1δ）×2.5D×1.05N4 弯头绝热防潮层保护层计算公式V（m3）＝π×（D+1.033δ）×1.033δ×1.5D×2π×N/BS（m2）=π×（D+2.1δ）×1.5D×2π×N/BB值取定为：90度弯头B＝4，45度弯头B＝85 法兰绝热、防潮层保护层计算公式V（m3）＝π×（D+1.033δ）×1.033δ×1.5D×1.05NS（m2）=π×（D+2.1δ）×1.5D×1.05N六、管道的探伤：低压碳钢管口焊接，是按无损探伤质量标准考虑的，但不包括焊缝无损探伤X光拍片的工作内容。
建筑安装工程造价与施工管理-绝热、刷油、防腐蚀工程[详细]
![建筑安装工程造价与施工管理-绝热、刷油、防腐蚀工程[详细]](https://img.taocdn.com/s3/m/88b423643186bceb18e8bb21.png)
8.2 刷油工程量的计算
1.管道刷油工程量 2.设备刷油工程量 3.金属结构刷油 4.铸铁管、暖气片刷油 5.使用定额应注意
1.管道刷油工程量
1)不保温管道表面刷油工程量的计算 2)保温管道保温层表面刷油工程量的计算
2.设备刷油工程量
(1)设备不保温表面刷油量 (2)设备保温后表面刷油量
1)平封头。 2)圆封头。
3.防静电涂料
金属油罐内壁的防静电涂料，应按其油漆的不同种类，区别其底 漆、面漆和涂刷的不同遍数，分别以“10m2”为单位计算。
4.涂料聚合一次
涂料聚合一次区分蒸汽和红外线聚合，以设备、管道、 钢结构区分规格，设备、管道以“m2”为单位计算，钢 结构以“100kg”为单位计算。
5.使用定额应注意的事项
(1)防腐层 防腐层所用的材料为防锈漆等涂料，它直接涂刷在清洁干燥的管道 和设备外表面。
1)预制块式。 2)包扎式。 3)填充式。 4)喷涂式。 5)粘贴式。 6)钉贴式。
(2)绝热层
图8-6 预制块式保温结构 1—管道 2—防锈漆 3—胶泥
4—保温材料 5—镀锌铁丝 6—沥青油毡 7—玻璃丝布
4.铸5.使用定额应注意
1)金属面刷油不包括除锈工作内容。 2)定额是按安装地点就地刷(喷)油漆考虑的，如安装前管道集中刷油，人工 乘以系数0.7(暖气片除外)。 3)定额主材与稀干料可以换算，但人工与材料消耗量不变。
8.3 防腐蚀涂料工程量的计算
1.管道和设备刷涂料 2.钢结构刷涂料 3.防静电涂料 4.涂料聚合一次 5.使用定额应注意的事项
8.4 绝热工程量的计算
1.绝热结构组成 2.工程量的计算 3.使用定额应注意
1.绝热结构组成
(1)防腐层 防腐层所用的材料为防锈漆等涂料，它直接涂刷在清洁干燥的 管道和设备外表面。 (2)绝热层 绝热层是绝热结构的最重要的组成部分，其作用是减少管道和 设备与外界的热量传递。 (3)防潮层 防潮层是为防止大气中水分子凝结成水珠浸入保冷层，使其免 受影响或损坏而设置的。 (4)保护层 保护层是为防止雨水对保温、保冷、防潮等层的侵蚀而设置的， 起到延长寿命，增加美观的作用。
保温绝热工程量计算公式
刷油、防腐蚀、绝热工程量计算公式1、除锈、刷油工程。
(1)设备筒体、管道表面积计算公式：S＝π×D×L;式中π——圆周率；D——设备或管道直径；L——设备筒体高或管道延长米。
(2)计算设备筒体、管道表面积时已包括各种管件、阀门、法兰、人孔、管口凹凸部分，不再另外计算。
2、防腐蚀工程。
(1)设备筒体、管道表面积计算公式同1(2)阀门表面积计算式：S＝π×D×2.5D×K×N式中 D——直径；K——1.05；N——阀门个数。
(3)弯头表面积计算式：S＝π×D×1.5D×K×2π×N／B式中 D——直径；K——1.05；N——弯头个数；B值取定为:90°弯头B＝4；45°弯头B＝8。
(4)法兰表面积计算式S＝π×D×1.5D×K×N式中 D——直径；K——1.05；N——法兰个数。
(5)设备和管道法兰翻边防腐蚀工程量计算式：S＝π×(D＋A)×A式中 D——直径；A——法兰翻边宽。
(6)带封头的设备防腐(或刷油)工程量计算式：S＝L×π×D+(D÷2) 2×π×1.5×N式中 N——封头个数；1.5——系数值。
3、绝热工程量。
(1)设备筒体或管道绝热、防潮和保护层计算公式：V＝π×(D＋1.033δ)×1.033δS＝π×(D＋2.1δ＋0.0082)×L式中 D——直径1.033、2.1——调整系数；δ——绝热层厚度；L——设备筒体或管道长；0.0082——捆扎线直径或钢带厚。
(2)伴热管道绝热工程量计算式：①单管伴热或双管伴热(管径相同，夹角小于90°时)。
D′＝D1＋D2 ＋(10～20mm)式中D′——伴热管道综合值；D1 ——主管道直径；D2 ——伴热管道直径；(10～20mm)——主管道与伴热管道之间的间隙。
刷油、防腐蚀、绝热工程工程量计算
下一页 返回
第一节刷油、防腐蚀、绝热工程 概述
2.除锈方法 金属表面的除锈方法主要有手工除锈、动力工具除锈、喷砂除锈
及化学除锈。工程 概述
4.按成膜程序分 按成膜程序分为底漆、中间漆及面漆。 (四)涂料选用的原则 (1)涂料的适用范围和环境条件。 (2)被涂物体的材质。 (3)涂料的配套性。 (4)经济效果。
上一页 下一页 返回
第一节刷油、防腐蚀、绝热工程 概述
三、防腐蚀工程
防腐蚀是指在碳钢管道、设备、型钢支架和水泥砂浆表面要喷 涂防锈漆，粘贴耐腐蚀材料和涂抹防腐蚀面层，用以抵御腐蚀物质的 侵蚀。防腐蚀工程是避免管道和设备腐蚀损失，减少使用昂贵的合金 钢，杜绝生产中的泄漏和保证设备正常连续运转及安全生产的重要手 段。
防腐，有内防腐和外防腐之分，安装工程中的管道、设备、管 件、阀门等，除采取外防腐措施防止锈蚀外，有些工程还要按照使用 或设计的要求，采用内防腐措施，涂刷防腐材料或用防腐材料衬里， 附着于内壁，与腐蚀物质隔开。因此，也可以说防腐蚀工程是根据需 要对除锈、刷油、绝热等工程的综合处理。
上一页 下一页 返回
流程应力求避免停滞、聚集区域和局部受热现象的产生。
四、绝热工程
绝热是减少系统热量向外传递(保温)或外部热量传入系统内(保 冷)而采取的一种工程措施。
保温和保冷不同，保冷的要求比保温高。保冷结构的热传递方向 是由外向内。在热传递过程中，由于保冷结构的内外温差，结构内的 温度低于外部空气的露点温度，使得渗入保冷结构的空气温度降低， 将空气中的水分凝结出来，在保冷结构内部积聚，甚至产生结冰现象， 导致绝热材料的热导率增大，绝热效果降低甚至失效。为防止水蒸气 渗入绝热结构，保冷结构的绝热层外必须设置防潮层，而保温结构在 一般情况下不设置防潮层。
刷油防腐蚀绝热工程工程量计算公式
刷油防腐蚀绝热工程工程量计算公式在进行刷油防腐蚀绝热工程的工程量计算时，需要考虑到以下几个因素：工程范围、工程难度、材料消耗以及人力资源。
下面将逐一介绍计算公式。
1.工程范围：工程范围通常是指需要进行刷油防腐蚀绝热处理的设备或管道的长度、面积或体积。
具体计算公式如下：-设备长度：设备长度=Σ(单台设备长度)-管道长度：管道长度=Σ(单段管道长度)-设备面积：设备面积=Σ(单台设备外表面积)-管道面积：管道面积=Σ(单段管道外表面积)-设备体积：设备体积=Σ(单台设备体积)-管道体积：管道体积=Σ(单段管道体积)其中，单台设备长度、单段管道长度、单台设备外表面积、单段管道外表面积、单台设备体积、单段管道体积可根据实际设计参数进行计算。
2.工程难度：工程难度是指刷油防腐蚀绝热工程的施工难度，包括设备、管道的高度、位置、复杂度等因素。
一般可以通过难度系数来衡量，具体计算公式如下：工程难度系数=Σ(单台设备难度系数)+Σ(单段管道难度系数)其中，单台设备难度系数和单段管道难度系数可根据实际情况进行评估。
3.材料消耗：材料消耗是指完成刷油防腐蚀绝热工程所需要的材料量。
具体计算公式如下：材料消耗=设备长度/材料单台设备长度×材料单个设备消耗量+管道长度/材料单段管道长度×材料单段管道消耗量其中，材料单台设备长度、材料单个设备消耗量、材料单段管道长度、材料单段管道消耗量可根据实际设计参数和材料规格进行计算。
4.人力资源：人力资源是指完成刷油防腐蚀绝热工程所需要的人力数量。
具体计算公式如下：人力资源=设备长度/单人单天刷油防腐蚀绝热指导量×施工天数+管道长度/单人单天刷油防腐蚀绝热指导量×施工天数其中，单人单天刷油防腐蚀绝热指导量为根据经验估算的每人每天的工作量。
需要注意的是，以上公式仅仅是一种简化的计算方法，实际工程量计算还需要考虑到具体的施工条件、现场环境等因素。
在实际项目中，最好由专业工程师结合实际情况进行详细的工程量计算。
《石油建设安装工程预算定额》防腐计算规则
第五章刷油、防腐蚀绝热工程一、项目的计量单位1、刷油工程和防腐蚀工程种设备、管道以“10m²”为计量单位，金属结构以“100kg”为计量单位。
2、绝热工程中绝热层以“m³”为计量单位。
防潮层、保护层以“10 m²”为计量单位。
二、计算设备、管道内壁防腐蚀工程量时，对于壁厚≥100mm的按其内径计算：对于壁厚<10mm的按其外径计算。
三、工程量计算公式（1）除锈、刷油、防腐蚀工程量。
（2）设备筒体、管道本体面积计算公式：S（m³）=п×D×L (1)其中：п：圆周率D：设备或管道直径L：设备筒体或管道长（3）各种管件、阀门、人孔、管口凸凹部分以综合考虑在定额内，不另行计算。
（4）设备封头表面积计算式：S（m³）=п×（D/2）²×1.5×N (2)其中：п：圆周率D：直径1.5：调整系数N：封头个数此式是在设计图纸未注明如直径高度等具体尺寸是采用。
如果设计图纸给出风头尺寸，按图纸计算。
（5）阀门、弯头、法兰表面积计算式a、阀门表面积S（m³）=п×D×2.5D×1.05 (3)其中：D：直径1.05：调整系数N：阀门个数b：弯头表面积S（m³）=п×D×1.5D×2п×N/B (4)其中：D：直径N：弯头个数B 值取定为：90°弯头B=4；45°弯头B=8c ：法兰表面积S （m³）=п×D ×1.5D ×N ……………………………………………………………………(5) 其中：D ：直径1.5：调整系数N ：法兰个数（6）设备和管道法兰翻边防腐蚀工程量计算S （m³）=п×（D ×A ）×A ……………………………………………………………………(6) 其中：D ：直径A ：法兰翻边宽四、绝热工程量1、绝热层，防潮层和保护层表面积以“m ²”、“m ³”为计量单位。
防腐工程量计算公式
一、除锈、刷油工程：
1.设备筒体、管道表面积计算公式：
Ｓ=π×D×Ｌ （1）
式中 π——圆周率；
Ｄ——设备或管道直径；
Ｌ——设备筒体高或管道延长米。
2.计算设备筒体、管道表面积时已包括各种管件、阀门、人孔、管口凹凸部分，不再另外计算。
二、防腐蚀工程：
1.设备筒体、管道表面积计算公式同（1）。
2.阀门、弯头、法兰表面积计算式：
Ｓ=π×（Ｄ＋2.1δ＋0.0082）×Ｌ （7）
式中 Ｄ——直径；
1.033、2.1——调整系数；
δ——绝热层厚度；
Ｌ——设备筒体高或管道长；
0.0082——捆扎线线直径或钢带厚。
2.伴热管道绝热工程量计算式：
(1)单管伴热或双管伴热（管径相同，夹角小于90°时）：
Ｄ‘=Ｄ１×Ｄ２×（10～20mm） （8）
式中 Ｄ‘——伴热管道综合值；
Ｄ１——主管道直径。
将上述Ｄ‘计算结果分别代入公式(6)、(7)计算出伴热管道的绝热层、防潮层和保护层工程量。
3.设备封头绝热、防潮和保护层工程量计算式：
Ｖ=［（Ｄ＋1.033δ）／2］２×π×1.033δ×1.5×Ｎ （11）
Ｓ=［（Ｄ＋2.1δ）／2］２×π×1.5×Ｎ （12）
6.弯头绝热、防潮和保护层计算公式：
Ｖ=π（Ｄ＋1.033δ）×1.5Ｄ×2π×1.033δ×Ｎ／Ｂ （17）
Ｓ=π（Ｄ＋2.1δ）×1.5Ｄ×2π×Ｎ／Ｂ （18）
7.拱顶罐封头绝热、防潮和保护层计算公式：
Ｖ=2πｒ×（ｈ＋1.033δ）×1.033δ （19）
Ｓ=2πｒ×（ｈ＋2.1δ） （20）
Ｓ=π×Ｄ×1.5Ｄ×Ｋ×Ｎ （4）
式中 Ｄ——直径；
刷油防腐蚀及绝热工程工程量计算
1 10.1 知识链接 2 10.2 实训目的 3 10.3 实训内容
返回
１０．１ 知识链接
１０.１.１ 刷油、防腐蚀及绝热工程计算内容 刷油、防腐蚀及绝热工程主要包括除锈工程、刷油工程、防腐蚀工程、
绝热工程。除锈工程计算内容根据除锈方式不同又分为手工除锈、动力 机具除锈、喷射除锈、抛丸除锈、化学除锈。刷油工程计算内容根据刷 油基层的不同主要有管道刷油、设备刷油、金属结构刷油、暖气片刷油、 灰面刷油等。防腐蚀工程包括防腐涂料工程和其他专业防腐工程。绝热 工程主要按照绝热材料的不同区分计算。 １０.１.２ 刷油、防腐蚀及绝热工程计算依据
上一页
返回
表１０.２ 定额项目套用练习表
返回
表１０.３ 工程量计算表
返回
表１０.４ 程量计算表
下一页
表１０.４ 工程量计算表
返回
谢谢观赏
摘录５．４．２中操作示例工程量计算表（表５．４）数据见表１ ０．３。
上一页 下一页 返回
１０．３ 实训内容
３． 操作实训 某工程中管道工程经计算，犇犖５０管道犔＝６０ｍ，犇犖４０管道犔
＝８０ｍ。管道刷油、防腐蚀、绝热工程做法为：管道除锈后刷防锈漆 两遍，４０ｍｍ 厚橡塑管壳保温，外缠玻璃丝布，布外刷沥青漆两遍。 请计算管道除锈、刷油防腐蚀、绝热工程量，并填写表１０．５。
下一页 返回
１０．１ 知识链接
民用建筑的刷油、防腐蚀及绝热工程设计通常是依附于各专业工程设计 进行。其工程量计算一般与各专业工程工程量计算同时完成，计算依据 为各专业工程图纸设计说明中关于刷油、防腐蚀及绝热工程的设计做法 及工程量计算规则。例如，采暖工程中采暖管道、支架与散热器的刷油、 防腐蚀及绝热工程，在采暖工程相应图纸说明中就可读取相关做法，在 采暖工程工程量计算时根据现行工程量计算规则列项计算即可。
安徽省安装工程定额章节说明及工程量计算规则(第十一册刷油防腐蚀绝热工程)
安徽省安装工程定额章节说明及工程量计算规则（第十一册刷油防腐蚀绝热工程）册说明一、第十一册《刷油、防腐蚀、绝热工程》以下简称“本册定额”，适用于设备、管道、金属结构等的刷油、防腐蚀、绝热工程。
二、本册定额编制的主要技术依据有：1. 《工业设备及管道防腐蚀工程施工规范》GB 50726—20112. 《工业设备及管道防腐蚀工程施工质量验收规范》GB 50727—20113. 《工业设备及管道绝热工程施工规范》GB 50126—20084. 《工业设备及管道绝热工程施工质量验收规范》GB 50185—20105. 《石油化工绝热工程施工质量验收规范》GB 50645—20116. 《涂覆涂料前钢材表面处理表面清洁度的目视评定第1部分：未涂覆过的钢材表面和全面清除原有涂层后的钢材表面的锈蚀等级和处理等级》GB/T 8923.1—20117. 《涂覆涂料前钢材表面处理表面清洁度的目视评定第2部分: 已涂覆过的钢材表面局部清除原有涂层后的处理等级》GB/T 8923.2—20088. 《橡胶衬里第1部分：设备防腐衬里》GB 18241.1—20149. 《乙烯基酯树脂防腐蚀工程技术规范》GB/T 50590—201010.《钢结构防火涂料》GB 14907-200211.《砖板衬里化工设备》HG/T 20676—199012.《橡胶衬里化工设备》HG/T 20677—201313.《耐酸砖》GB/T 8488—200814.《绝热用岩棉、矿渣棉及其制品》GB/T 11835—201615.《管道与设备绝热-保温》08K507—1、08R418—116.《管道与设备绝热-保冷》08K507—2、08R418—217.《柔性泡沫橡塑绝热制品》GB／T 17794—200818.《全国统一安装工程预算定额》第十一册《刷油、防腐蚀、绝热工程》GYD—211—200019.《全国统一安装工程基础定额》第三册《刷油、绝热与防腐蚀》GJD—203—200620.《建设工程劳动定额》LD/T 74.3—200821.《化工安装工程防腐、绝热劳动定额》LD/T 76.8—2000三、下列费用可按系数分别计取：1. 脚手架搭拆费：刷油、防腐蚀工程按人工费的7％；绝热工程按人工费的10%；其费用中人工费占35%。
刷油防腐蚀绝热工程工程量计算公式
刷油防腐蚀绝热工程工程量计算公式总刷油面积=(钢结构表面积+设备表面积+管道表面积)*2
其中，钢结构表面积=(结构周长+结构长度)*结构数量
设备表面积=(设备周长+设备长度)*设备数量
管道表面积=(管道周长+管道长度)*管道数量
钢结构表面积计算：
钢结构表面积计算需要知道结构周长、结构长度以及结构数量。
结构周长可以通过测量结构的底部周长获得，结构长度可以通过测量结构的高度获得，结构数量是指需要进行刷油防腐蚀绝热处理的钢结构的数量。
设备表面积计算：
设备表面积计算需要知道设备周长、设备长度以及设备数量。
设备周长可以通过测量设备的底部周长获得，设备长度可以通过测量设备的高度获得，设备数量是指需要进行刷油防腐蚀绝热处理的设备的数量。
管道表面积计算：
管道表面积计算需要知道管道周长、管道长度以及管道数量。
管道周长可以通过测量管道的底部周长获得，管道长度可以通过测量管道的高度获得，管道数量是指需要进行刷油防腐蚀绝热处理的管道的数量。
最后，将钢结构表面积、设备表面积和管道表面积相加，再乘以2，即可得到刷油防腐蚀绝热工程的总刷油面积。
除了工程量计算公式外，还需要考虑以下因素来确定具体的工程量：
1.防腐蚀防火涂料的厚度要求。
2.不同部位（例如接口、焊缝等）的刷油面积。
3.刷油涂料的种类和质量要求。
4.工程的特殊要求，例如是否需要进行喷砂处理等等。
这些因素都会对工程量产生影响，因此在具体计算工程量时需综合考虑以上要素。
