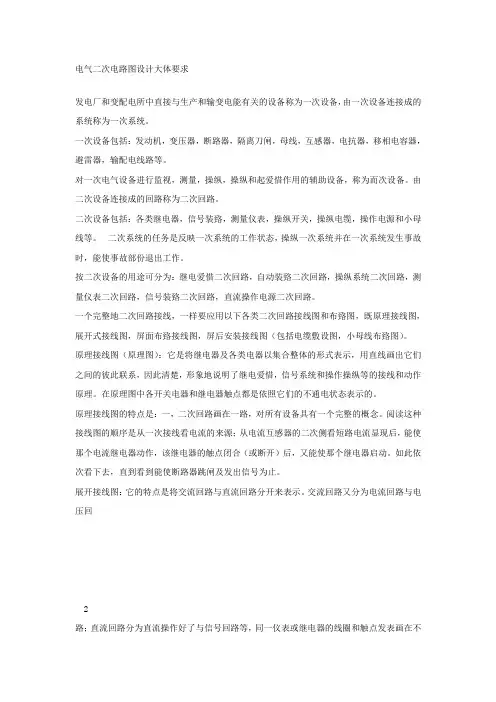

变配电所二次回路综合设计
电气二次电路图设计大体要求
电气二次电路图设计大体要求发电厂和变配电所中直接与生产和输变电能有关的设备称为一次设备，由一次设备连接成的系统称为一次系统。
一次设备包括：发动机，变压器，断路器，隔离刀闸，母线，互感器，电抗器，移相电容器，避雷器，输配电线路等。
对一次电气设备进行监视，测量，操纵，操纵和起爱惜作用的辅助设备，称为而次设备。
由二次设备连接成的回路称为二次回路。
二次设备包括：各类继电器，信号装臵，测量仪表，操纵开关，操纵电缆，操作电源和小母线等。
二次系统的任务是反映一次系统的工作状态，操纵一次系统并在一次系统发生事故时，能使事故部份退出工作。
按二次设备的用途可分为：继电爱惜二次回路，自动装臵二次回路，操纵系统二次回路，测量仪表二次回路，信号装臵二次回路，直流操作电源二次回路。
一个完整地二次回路接线，一样要应用以下各类二次回路接线图和布臵图，既原理接线图，展开式接线图，屏面布臵接线图，屏后安装接线图（包括电缆敷设图，小母线布臵图）。
原理接线图（原理图）：它是将继电器及各类电器以集合整体的形式表示，用直线画出它们之间的彼此联系，因此清楚，形象地说明了继电爱惜，信号系统和操作操纵等的接线和动作原理。
在原理图中各开关电器和继电器触点都是依照它们的不通电状态表示的。
原理接线图的特点是：一，二次回路画在一路，对所有设备具有一个完整的概念。
阅读这种接线图的顺序是从一次接线看电流的来源；从电流互感器的二次侧看短路电流显现后，能使那个电流继电器动作，该继电器的触点闭合（或断开）后，又能使那个继电器启动。
如此依次看下去，直到看到能使断路器跳闸及发出信号为止。
展开接线图：它的特点是将交流回路与直流回路分开来表示。
交流回路又分为电流回路与电压回2路；直流回路分为直流操作好了与信号回路等，同一仪表或继电器的线圈和触点发表画在不同的电路内。
为了幸免混淆。
对同一元件的线圈和触点用相同的文字表示。
展开图由交流回路，直流操作回路和信号回路三部份组成。
电力装置(二次回路)继电保护和自动装置设计规范
电力装置（二次回路）继电保护和自动装置设计规范1本章适用于继电保护、自动装置、控制、信号的二次回路。
2二次回路的工作电压不应超过500V。
3互感器二次回路连接的负荷，不应超过继电保护和自动装置工作准确等级所规定的负荷范围。
4发电厂和变电所，以及其它重要的或有专门规定的二次回路应采用铜芯控制电缆和绝缘导线。
在绝缘可能受到油侵蚀的地方,应采用耐油的绝缘导线或电缆。
5按机械强度要求，铜芯控制电缆或绝缘导线的芯线最小截面为：强电控制回路，不应小于1.5；弱电回路，不应小于0.5。
电缆芯线截面的选择尚应符合下列要求：a.电流回路：应使电流互感器的工作准确等级，符合本规范第2.0.8条的规定。
短路电流倍数无可靠数据时,可按断路器的断流容量确定最大短路电流，电缆芯线截面不应小于2.5。
b.电压回路：当全部保护装置和安全自动装置动作时（考虑到发展，电压互感器的负荷最大时），电压互感器至保护和自动装置屏的电缆压降不应超过额定电压的3%。
电缆芯线截面不应小于1.5。
c.操作回路：在最大负荷下，操作母线至设备的电压降，不应超过额定电压的10%o 6在安装各种设备、断路器和隔离开关的连锁接点、端子排和接地线时，应能在不断开3KV及以上一次线的情况下，保证在二次回路端子排上安全地工作。
7电压互感器的一次侧隔离开关断开后，其二次回路应有防止电压反馈的措施。
8电流互感器的二次回路应在一点接地,一般在配电装置附近经端子排接地。
但对于有几组电流互感器连接在一起的保护装置，应在保护屏上经端子排接地。
9电压互感器二次侧中性点或线圈引出端之一应接地。
对UoKV直接接地系统的电压互感器，应设置公共接地点。
接地点宜设在控制室内，并应牢固焊接在小母线上。
向交流操作的保护装置和自动装置操作回路供电的电压互感器，应通过击穿保险器接地。
采用B 相直接接地的星形接线的电压互感器，其中性点也应通过击穿保险器接地。
10在电压互感器二次回路中，除开口三角绕组和另有专门规定者外，应装设熔断器或自动开关。
二次回路和继电保护
2.交流操作电源 交流电源通常由主变压器供电，适用于小型变配电所。
所用变一般都接在电源的进线处。
三、电测量仪表与绝缘监察装置
1.测量仪表 对电力运行参数作经常测量、选择测量、记录用的仪表 和作计费、技术经济分析考核管理用的计量仪表统称为电测 量仪表。
2.测量仪表的配置
222VVV电电电压压压表表表此此此时时时测测测得得得
母线电压表转换开关ST有三个位置： 正正负母、母线负线“母“对线对地间地”电”电压电
“““负正母对对线地地”””位位位置
压压
置置
21R电R短短阻接接3R，，短11V接V电电，压压当表表母 绝缘监视转换开关1SL也有三个位置：测测线得得绝测测缘量量电位位阻置置下21电电降压压时
光字牌亮
②重复动作的中央复归式预告信号回路
五、高压断路器控制回路
断路器的控制可分 远端控制和现场控制 手动控制和自动控制
控制机构：控制开关和控制按钮 执行机构：操作机构和中间传动机构
1.电磁操动机构的断路器控制回路
①控制开关（万能转换开关）┉LW2系列
控制开关有6个位置
有6种位置： TD--跳闸后，PC--预合闸，C--合闸 CD--合闸后，PT---预跳闸，T---跳闸
直流操作电源有蓄电池组供电的独立直流电源和硅整流 直流电源，主要用于大、中型变配电所；
浮充电运行方式直流系统接线图
直流绝缘监察装置
正常状态下，直流母线正极和 负极的对地绝缘良好，电阻R+和 R-相等，继电器KE线圈中只有微 小的不平衡电流通过，继电器不 动作。
当绝缘电阻（R+、R-）下降到一定值时，流过继电器KE线 圈中的电流增大，继电器KE动作，其常开触点闭合，发出预 告信号。
变电所操作电源二次回路设计
变电所操作电源二次回路设计建设综合勘察研究设计院有限公司 苏 静摘要：以10kV变电所为载体进行操作电源二次回路设计：作为直流操作电源（蓄电池操作电源）的充电电源的进线柜的设计；直流操作电源的设计；直流操作电源的载体直流屏布置图的设计。
关键词：不平衡电流；励磁涌流；全波傅立叶算法；硬件系统变电所是用来对电力系统中的电能（包括电压和电流）进行变换、集中和分配的场所。
在变电所中，为了用户得到质量高且安全性能高的电能，进行电压的变换和电气设备、输送电能的电缆的保护[1]。
变电站致力于从综合自动化模式向信息快速化、数字模块化和人工智能化的方向转变。
变电站二次接线是电力系统生产过程的重要组成部分，对安全生产、运行和维护的电力系统具有非常重要的作用，是经济、安全运行的重要保障，二次回路故障经常损坏或影响电力生产的正常运行[2-4]。
1955年前国内发电厂和变电站的建设规模较小，其直流操作电源系统大多采用110kV、单母线和不带端电池的蓄电池组，1956年后发电厂和变电站的建设规模增大。
1984年后随着欧美设计技术的引进以及发电厂和变电站建设规模的不断增大，在直流操作电源系统的设计上又开始普遍采用单母线接线和不带端电池的蓄电池组，对于控制负荷则推行采用110V电压，而动力负荷则采用220V电压。
这一期间设计的主导思想是以适当加大蓄电池的容量、允许电压有较大的波动范围为代价达到简化接线、提高可靠性目的。
对于220kV及以下电压等级的变电站一般由一组蓄电池组构成的直流操作电源；对于容量较大和500kV以上的大型变电站则装设由两组蓄电池组构成的直流操作电源；对于220kV的变电站，2002年国家电力公司要求全部装设两组蓄电池组[5,6]。
这一发展过程表明，随着大机组、超高压工程的发展人们更加关注的是直流电源的可靠性，并为此提高电池组的容量和增加数量，普遍采用单母线连接方式，提高工程造价。
1 变电所操作电源1.1 操作电源的基本要求为确保电源的基本要求、确保电源运行的可靠性，最好安装具有独立存储功能的直流电源；具有足充的可供三种负载运行的电能，保证一次系统和二次系统对电源的需求，即便是一次系统出现问题时二次系统也可放心使用[7]；具有蓄电池的直流操作电源系统，当电池充电或检查放电时直流负载不应影响正常供电；使用寿命长，更少的维护工作，设备投资少，低噪音的干扰，布置面积小。
变配电工程图识图 变电所二次回路图的识图
变电所二次回路图的识图
第二部分
1.认识二次回路常见的图形符号及规则 2.掌握二次回路编号一般规则
变电所二次回路图的识图
二次回路图形符号 为了使二次回路原理及功能更加清晰，一般采用国际或国家标准的电气 图形符号及文字符号来表示二次回路。因此，熟悉有关电气设备的图形符号及 文字符号是掌握二次回路的前提。二次回路中的电气设备，一般用反映该设备 特征或含义的图形表示，称为图形符号。
变电所二次回路图的识图
变电所二次回路图的识图
二次回路编号规则
1.+电源回路 1 101 201 301 －电源回路 2 102 202 302 2.合闸回路 3～31 103～131 203～231 303～331 示例：（+KM101） 103 105 107 ………131 （-KM102） 3.跳闸回路 33～49 133～149 233～249 333～349 示例：（+KM101） 133 135 137 ………149 （-KM102） 4.信号及其他回路701～899 ①信号回路电源 +（701、801）－（702、802）
变电所二次回路图的识图
先线圈，后触点 就是先找到继电器或装置的线圈，再找到其对应的触点。因为只有线圈通电（并达 到其起动值），其相应触点才会动作；由触点的通断引起回路的变化，进一步分析整个 回路的动作过程。 先上后下，先左后右 这个要领主要是针对端子排图和屏后安装图而言。看端子排图一定要配合展开图来 看。针对不同的二次设备辨别出端子排哪里是进线端子哪里是出线端子。
变电所二次回路图的识图
变电所二次回路图的识图
第三部分
1.掌握二次接线图识图“六先六后”法 2.学会看懂二次接线图
(完整版)变电所二次回路图及其全部讲解
直流母线电压监视装置原理图 --------------------------------- 1直流绝缘监视装置 -------------------------------------------- 1不同点接地危害图 ------------------------------------------- 2带有灯光监视的断路器控制回路（电磁操动机构）------------------ 3带有灯光监视的断路器控制回路（弹簧操动机构）------------------ 5带有灯光监视的断路器控制回路（液压操动机构）------------------ 6闪光装置接线图（由两个中间继电器构成） -------------------------------- 8闪光装置接线图（由闪光继电器构成）-------------------------------------- 9中央复归能重复动作的事故信号装置原理图 ----------------------- 9预告信号装置原理图 ----------------------------------------- 11线路定时限过电流保护原理图---------------------------- 12线路方向过电流保护原理图 ----------------------------------- 13线路三段式电流保护原理图 ----------------------------------- 14线路三段式零序电流保护原理图 ------------------------------- 15双回线的横联差动保护原理图---------------------------- 16双回线电流平衡保护原理图 ----------------------------------- 18变压器瓦斯保护原理图 --------------------------------------- 19双绕组变压器纵差保护原理图 ---------------------------------- 20三绕组变压器差动保护原理图---------------------------- 21变压器复合电压启动的过电流保护原理图 ------------------------ 22单电源三绕组变压器过电流保护原理图 ------------------------- 23变压器过零序电流保护原理图---------------------------- 24变压器中性点直接接地零序电流保护和中性点间隙接地保——24线路三相一次重合闸装置原理图 -------------------------------- 26自动按频率减负荷装置（LALF）原理图 ------------------------ 29储能电容器组接线图 ----------------------------------------- 29小电流接地系统交流绝缘监视原理接线图 ------------------------ 29变压器强油循环风冷却器工作和备用电源自动切换回路图------30变电站事故照明原理接线图 ----------------------------------- 31开关事故跳闸音响回路原理接线图 ----------------------------- 31二次回路展开图说明（10KV线路保护原理图）--------------------------- 32直流回路展开图说明 ----------------------------------------- 331、图E-103为直流母线电压监视装置电路图，请说明其作用答：直流母线电压监视装置主要是反映直流电源电压的高低。
110KV线路继电保护及其二次回路设计
三、原始资料1.主接线下图为某电力系统主接线。
该系统由某发电厂的三台发电机经三台升压变压器由A母线与单侧电源环形网络相连，其电能通过电网送至B、2•相关数据⑴电网中的四条110kV线路的单位正序电抗均为0.4 □</ ;⑵所有变压器均为YN,d11接线，发电厂的升压变压器变比为10.5/121，变电所的降压变压器变比为110/6.6;⑶发电厂的最大发电容量为3 X 50 MW，最小发电容量为2 X 50 MW，发电机、变压器的其余参数如图示；⑷系统的正常运行方式为发电厂发电容量最大，输电网络闭环运行；⑸系统允许的最大故障切除时间为0.85s；(6)线路AB、BC、AD、CD的最大负荷电流分别为230A、150A、230A 和140 A,负荷自启动系数K55 =1.5;⑺各变电所引出线上的后备保护的动作时间如图示，△t二0.5s。
⑻系统中各110kV母线和变压器均设有纵差动保护作为主保护。
目录供配电技术课程设计任务书 (1)摘要 (2)1、................................................... 系统条件42、 ................................ 110KV线路继电保护整定计算53、............................ 110KV继电保护和自动装置的配置18 4、......................... 110KV系统电流互、电压互感器选型22 5、.......................... 110KV电流环网继电保护装配的配置26毕业设计总结 (30)附录 (34)参考文献 (35)摘要随着我国电力工业的迅速发展，各大电力系统的容量和电网区域不断扩大。
继电保护装置广泛应用于电力系统、农网和小型发电系统，是电网及电气设备安全可靠运行的保证。
为给110KV单电源环形电网进行继电保护设计，首先选择过电流保护，对电网进行短路电流计算，包括适中电流的正序、负序、零序电流的短路计算，整定电流保护的整定值。
谈110kV综合自动化变电站的电气二次设计
谈110kV综合自动化变电站的电气二次设计变电站不断落实综合自动化技术的背景之下，电气二次设计无论是从方法、思路，还是从具体措施的角度上来说，均产生了巨大的转变。
最根本性的表现就在于：自传统意义上面向功能为主的设计模式转变成为了面向对象的设计模式。
然而，由于现阶段部分设计人员的思维观念还未转变过来，在变电站电气二次设计上的变化显得手足无措，力不从心。
为此，本文依据这一实际情况，以110kV 综合自动化变电站为研究对象，着眼于电气二次设计工作的开展，针对其在设计过程当中所涉及到的相关问题展开了较为详细的分析与阐述，希望能够为后续实践工作的开展提供一定的参考与借鉴。
标签：110kV变电站综合自动化电气二次设计分析在有关变电站电气二次设计思维与理念不断发展、更新的背景下，整个变电站的二次电气系统已逐步自传统面向功能为主的设计模式转变成为了面向对象的设计模式。
简单来说就是，相对于整个变电站电力运行系统而言，电气二次设计过程当中不单单考虑某一个参数或设备，而将设计的目的确定为：为满足某一设备保护、监控、测量、计量在内相关功能有效实施的综合性装置，确保特定性功能的顺利完成。
而这对于整个系统分布式、开放性特征的实现而言也是至关重要的，因此，做好电气二次设计也相当于保障了整个综合自动化变电站运行的可靠与稳定。
本文即针对以上相关问题作详细分析与说明。
1 继电保护设计要点分析从继电保护的角度上来说，其作为整个变电站的运行核心所在，一旦没有了继电保护，也就无法确保整个变电站的稳定运行。
因此，变电站所对应的继电保护单元需要与监控系统保持独立运行的状态。
换句话来说，在整个系统软件、硬件发生故障并退出运行的情况下，要求继电保护单元仍然能够稳定且持续的运行。
现阶段的技术条件支持下，对于110kV变电站而言，在综合自动化技术的不断发展并应用的背景下，对于变电站内，包括进出线线路、母线线路、电容器装置、接地变配电装置、以及变压器在内的相关一次性设备均配置有与之相对应的保护测控装置。
二次回路图详解及图例分析
创作编号：GB8878185555334563BT9125XW创作者：凤呜大王*如何看二次回路图在电力系统中，二次设备的重要性是不言而喻的。
能快速、有效地将电气二次回路图做到一目了然，是运行人员必备的基本功之一，也是分析二次回路异常或故障的基础能力。
一、二次设备划分原则一次设备是指直接参加发、变、输、配电能的系统中使用的电气设备，如发电机、变压器、电力电缆、输电线、断路器、隔离刀闸、电流互感器、电压互感器、避雷器等。
由这些设备连接在一起构成的电路，称之为一次接线或称主接线。
二次设备是指对一次设备的工况进行监视、控制、调节、保护，为运行人员提供运行工况或生产指挥信号所需要的电气设备，如测量仪表、继电器、控制及信号器具、自动装置等。
这些设备，通常由电流互感器和电压互感器的二次绕组的出线以及直流回路，按着一定的要求连接在一起构成的电路，称之为二次接线或二次回路。
描述二次回路的图纸称为二次接线图或二次回路图。
二、二次回路的分类二次回路一般包括：控制回路、继电保护回路、测量回路、信号回路、自动装置回路。
按交、直流来分，又可分为交流电压和交流电流回路以及直流逻辑回路。
按不同的绘制方法可分为：原理图、展开图、安装图。
根据二次回路图各部分不同的特点和作用，绘制不同的图。
1. 按电源性质区分：1)交流电流回路---由电流互感器（CT）二次侧供电给测量仪表及继电器的电流线圈等所有电流元件的全部回路。
如：图1为交流电流回路（厂房6kV馈线保护控制信号图）。
2)交流电压回路---由电压互感器（PT）二次侧供电给测量仪表及继电器等所有电压线圈以及信号电源等。
如：图2为交流电压回路（厂房6kV 馈线保护控制信号图）。
图1交流电流回路（厂房6kV馈线保护控制信号图）图2交流电压回路（厂房6kV馈线保护控制信号图）3)直流回路---设备控制、操作、保护、信号、事故照明等全部回路。
如：图3为直流回路（厂房6kV馈线保护控制信号图）。
10kV变电所一次部分及二次回路设计
ＣｈｉｎａＳｃｉｅｎｃｅａｎｄＴｅｃｈｎｏｌｏｇｙＲｅｖｉｅｗ１０ｋＶ变电所一次部分及二次回路设计吴建国赵天荣（张家港市金和开关有限公司张家港２１５６３２）应用技术［摘要］本文为１０ｋＶ变电所一次部分设计及二次回路设计。
包括变电所主接线方案的确定、短路电流计算、低压配电屏、高压开关柜的选择、高低压电气设备的校验、防雷与接地设计、二次回路方案及继电保护的选择。
中图分类号：ＴＭ６３文献标识码：Ａ文章编号：１００９—９１４Ｘ（２００９）５（ｂ）一００３９一０１１、变电所主接线方案的选择电气主接线是由电气设备通过连接线，按其功能要求组成接受和分配电能的电路，成为传输电流、高电压的网络，故又称为一次接线或电气主系统。
用规定的电气设备图形符号和文字符号并按工作顺序排列，详细地表示电气设备或成套装置的全部基本组成和连接关系的单线接线图，称为主接线电路图。
主接线代表了发电厂或变电站电气部分的主体结构，是电力系统网络结构的重要组成部分，直接影响运行的可靠性、灵活性并对电器选择、配电装置布置、继电保护、自动装置和控制方式的拟定都有决定性的关系。
因此，主接线的正确合理设计，必须综合处理各个方面的因素，经过技术、经济论证比较后方可确定。
１．１设计主接线的原则采用分段单母线或双母线的１１０～２２０ｋＶ配电装置，当断路点不允许停电检修时，一般需设置旁路母线。
对于变电站的电气接线，当能满足运行要求时，其高压侧应尽量采用断路器较少或不用断路器的接线，如线路一变压器组或桥形接线等。
若能满足继电保护要求时，也可采用线路分支接线。
１．２主接线方案选择根据具体的负荷及变压器等相关设备的参数，确定该变电所高压采用单母线、低压采用单母线分段的主接线方式。
２、短路电流的计算要选择和校验电器，必须先对线路进行短路计算。
系统中最常见的故障就是短路。
（１）短路对电力系统的危害①短路时要产生很大的电动力和很高的温度，而使故障元件和短路电路中的其他元件损坏；②短路时电压要骤降，严重影响电气设备的运行；③短路可造成停电，而且越靠近电源，停电范围越大，给国民经济造成的损失很大；④严重的短路要影响电力系统的运行的稳定性，可使并列运行的发电机组失去同步，造成系统解列；本次设计采用的是欧姆法进行短路计算。
《110kV变电站典型二次回路图解》1-9(正式版)概要
110kV变电站典型二次回路图解作者:蒋剑2008-12-01前言一目前,在针对电力系统职工和电力专业学生的培训教材中,关于二次接线的内容仍然主要以电磁式继电器回路为讲解示例。
在微机保护已经普遍应用的今天,这种模式在很大程度上已经脱离了电力生产的实际情况,造成了理论与实践的脱节,尤其不利于基层技术人员的培养。
形成这种局面的原因是多方面的。
首先,在教学中,继电器回路它具有接线简明、原理清晰、易于理解的优点,便于学生理解,而微机保护装置由于采用了微型计算机作为核心,许多功能都由芯片运算完成,在保护原理的算法和实现上进行了很大的改进,对高等数学及计算机等专业知识水平要求较高,不利于讲解和普及。
其次,电磁式继电器保护装置的定型化程度很高,各项技术条件在电力系统内得到了高度的认同。
微机保护则是由不同厂商根据继电保护的基本原理独立开发的,各套产品之间在配置原则、保护算法等方面存在较大差异,尽管经过一定时间的运行实践,我们总结出了一定的经验,但是仍然很难确定地将某一种产品作为范例进行推广,这也导致了在教学中对微机保护二次接线提及较少。
在微机型继电保护和自动装置的二次接线方面,由于实际工作情况的不同,各供电公司的相关部门目前采用最多的仍然是“师傅—徒弟”言传身教和班组学习的模式。
这种各自为战的模式不利于技术的交流与推广,也不利于电力系统人才的培养。
鉴于此,针对110kV变电站主要继电保护和自动装置的二次回路接线,笔者结合本单位的生产实践编制了本文。
本文以国内各大微机保护厂商设备为例,结合图纸讲解二次回路的工作方式,较少涉及继电保护原理,主要面对电力系统中刚参加工作的大中专学生编写,力求浅显易懂又不失专业性,使他们能尽快完成理论与实践的结合,投入工作中去。
前言二我一直有一个想法,那就是二次接线必须与继电保护作为两个专业分开。
虽然两者有着千丝万缕的联系,但是我认为——至少在教学上——应该予以更大程度的独立化,就如同我制作此文的目的:进行二次接线的学习,或者说尽快的学会看二次图纸,不涉及较深的继电保护原理。
变电站电气二次回路编号和电缆编号设计规定电力配电知识
变电站电气二次回路编号和电缆编号设计规定 - 电力配电学问在变电站电气二次设计中，二次回路编号和电缆编号都有肯定的规定，通过规范规定、设计手册和一些工程设计实践总结而来，这些规定对电气二次图纸设计起到规范性、便利性的作用。
下面是电气二次回路编号和电缆编号的规定性总结，了解这些规定，有助于从事电气二次回路的设计师良好设计习惯的养成。
1. 回路编号：(全部单号为正极性如01，双号为负极性如02)－微机系统数字量：D001~D999,连续使用；公共端D001，D002；－模拟量回路（变送器输出）：A001~A999,连续使用；－信号及其他回路：701～799的单号，公共端701和702;或7011～7999的单号.公共端7011和7012；－DC爱护回路：01～099；或011～029；031～049；051～069；－DC把握回路：合闸：103～131，203～231，303～331；跳闸：133～149，233～249，333～349；合闸监视回路：105，205，305；跳闸监视回路：135，235，335；－AC电流回路：LH-TA：A401,B401,C401,N401;1LH-1TA：A411,B411,C411,N411;4LH-4TA：A441,B441,C441,N441;－AC电压回路：－切换后的AC电压回路：(用于双母线系统，用于电度表回路加’)6kV~11 kV: A760,B760,C760,L760,S760,N600;20kV~22 kV: A720,B720,C720,L720, S720,N600;33kV~35 kV: A730,B730,C730,L730, S730,N600;110kV~132kV: A710,B710,C710,L710, S710,N600;220kV~230kV: A720,B720,C720,L720, S720,N600;500kV: A750,B750,C750,L750, S750,N600;2．电缆编号：－把握室内： 130～149；－把握室至配电装置：101～129；－6kV~11 kV配电装置内： 150～159－20kV ~22 kV配电装置内： 160～169－33kV~35 kV配电装置内： 170～179－110kV~132kV配电装置内：180～189－220kV~230kV配电装置内：190～199－330kV~500kV配电装置内：180～189（500kV变电站一般无110kV）。
二次回路的接线图
二次回路的接线图 Revised by Petrel at 2021第六章二次回路第二节二次回路的接线图电力系统的二次回路是个非常复杂的系统。
为便于设计、制造、安装、调试及运行维护，通常在图纸上使用图形符号及文字符号按一定规则连接来对二次回路进行描述。
这类图纸我们称之为二次回路接线图。
一、二次回路图纸的分类按图纸的作用，二次回路的图纸可分为原理图和安装图。
原理图是体现二次回路工作原理的图纸，按其表现的形式又可分为归总式原理图及展开式原理图。
安装图按其作用又分为屏面布置图及安装接线图。
图6-1为简单过流保护的归总式原理图其特点是将二次回路的工作原理以整体的形式在图纸中表示出来，例如相互连接的电流回路、电压回路、直流回路等，都综合在一起。
因此，这种接线图的特点是能够使读图者对整个二次回路的构成以及动作过程，都有一个明确的整体概念。
其缺点是对二路的细节表示不够，不能表示各元件之间接线的实际位置，未反映各元件的内部接线及端子编号、回路编号等，不便于现场的维护与调试，对于较复杂的二次回路读图比较困难。
因此在实际使用中，广泛采用展开式原理图。
图6-2为展开式原理图其特点是以二次回路的每个独立电源来划分单元而进行编制的。
如交流电流回路、交流电压回路、直流控制回路、继电保护回路及信号回路等。
根据这个原则，必须将同属于一个元件的电流线圈、电压线圈以及接点分别画在不同的回路中，为了避免混淆，属于同一元件的线圈、接点等，采用相同的文字符号表示。
展开式原理图的接线清晰，易于阅读，便于掌握整套继电保护及二次回路的动作过程、工作原理，特别是在复杂的继电保护装置的二次回路中，用展开式原理图表示其优点更为突出。
图6-3为屏面布置图屏面布置图是加工制造屏柜和安装屏柜上设备的依据。
上面每个元件的排列、布置，系根据运行操作的合理性，并考虑维护运行和施工的方便来确定的，因此应按一定比例进行绘制，并标注尺寸。
图6-4为安装接线图个元件的代表符号、顺序号，以及每个元件引出端子之间的连接情况，它是一种指导屏柜上配线工作的图纸。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
原理接线图是用来表示二次接线各元件（仪表、继电器、信号装置、自动装置及控制开 关等设备）的电气联系及工作原理的电气回路图。
3.1 原理接线图特点 ① 二次接线和一次接线的相关部分画在一起，且电气元件以整体的形式表示（线圈与触
英文刊名： 年，卷(期)：
云昌剑 湖南省电力公司常德电业局
城市建设 Chengshi Jianshe yu Shangye Wangdian 2012(23)
引用本文格式：云昌剑 变电所二次回路设计研究[期刊论文]-城市建设 2012(23)
0 引言
变电所二次回路是指用来控制、指示、监测和保护一次电路运行的电路。二次回路按功 能可分为断路器控制回路、信号回路、保护回路、监测回路、自动装置回路和操作电源回路 等。
二次回路的操作电源是供高压断路器分、合闸回路和继电保护和自动装置、信号回路、 监测系统及其他二次回路所需的电源。因此对操作电源的可靠性要求很高，容量要求足够大， 尽可能不受供电系统运行的影响。 1 二次回路的操作电源 1.1 直流操作电源 ①铅酸蓄电池
（图 1） ②去分流跳闸的操作方式
电流继电器的常闭触点将 YR 短路，正常运行时，YR 中无电流通过，当线路发生故障时， KA 动作，使 YR 的短路分流支路去掉。使 YR 动作于断路器跳闸（见图 2）。
（图 2） ③速饱和变流器方式
正常时，KA 的常开触点断开，YR 中无电流通过，当线路发生短路故障时，KA 动作， 常开触点闭合，YR 通电，使 QF 跳闸（见图 3）。
铅酸蓄电池是由二氧化铅（PbO2）的正极板、铅的负极板和密度为 1.2~1.3g/cm3 的稀硫 酸电解液组成。它在放电和充电时的化学反应式为：
PbO2+Pb+2H2SO4-----2PbSO4+2H2O 该项直流操作电源工作性能可靠，但是危险性比较大，不耐腐蚀，维护量和占用空间都 比较大。 ②镉镍蓄电池 镉镍蓄电池由正极板、负极板、电解液组成。正极板为氢氧化镍[Ni(OH)3]或三氧化镍 （N i2O3），负极板为镉（ Cd），电解液为氢氧化钾（KOH）或氢氧化钠（NaOH）等碱溶液。 它在放电和充电时的化学反应式为： Cd+2Ni(OH)3-----Cd(OH)2+2Ni(OH)2 该项直流操作电源工作可靠，腐蚀性小，大电流放电性能好，体积小和维护简单。
回路名称
保护装置及 测量仪表的 电流回路
表 2 交流回路数字标号
互感器文字符号及电 压等级
回路标号组
TA
A（B、C、N、L）401~409
TA1
A（B、C、N、L）411~419
TA2
A（B、C、N、L）421~429
…
TA9
A（B、C、N、L）491~489
TA10
A（B、C、N、L）501~509
变电所二次回路设计研究
云昌剑 湖南省电力公司常德电业局 摘要：随着我国经济建设的发展，对于变电所电力供应的可靠性要求越来越高，国家也相应 地制定一系列技术政策和设计规范。经过改革开放三十年的发展，随着电力技术的发展，特 别是自动化技术的发展，对于变电所二次回路的设计越来越“自动化”。本文重点展开了二次 回路的操作电源设计，二次回路编号设计，二次回路原理接线图设计，二次回路展开接线图 设计，二次回路安装接线图设计等方面展开的二次回路设计研究。 关键词：二次回路；操作电源；编号设计；接线图设计；展开路线图设计；安装接线图设计
（图 5） 5.3 屏后安装接线图
屏后接线图是配合现场安装施工时用的，图中所有设备都按顺序编号，设备接线柱上也 加标号，同时还注有明确的去向，以使施工安装人员便于安装和检查。最常用的接线表示方 法是相对编号法，就是当两个设备的接线柱需要连接时，在一设备的接线柱旁标注接线的去 向，即另一设备的接线柱标号。同时，对方设备的接线柱旁标注的是本设备的接线柱标号。
参考文献: [1] 王树春，赵志江. 变电所二次回路设计中的注意事项. 继电器. 2006 (1) [2] 王德山. 变电所二次回路中保护回路的设计. 氯碱工业. 1996 (6) [3] 黄建华. 远动化变电站二次回路设计的几个问题. 广西电力技术. 1991 (3)
变电所二次回路设计研究
作者： 作者单位： 刊名：
点画在一起），能表明各二次设备的构成、数量及电气连接情况，图形直观形象，便于设计构 思和记忆。
② 接线图中的全部仪表、继电器等设备以整体的形式来表示。 ③接线图将交流电压、电流回路和直流电源之间的联系综合的表达在一起。 3.2 作图 ① 不用画出内部接线、引出线端子的编号；回路的编号 ② 直流仅标明电源的极埋，不用标出从哪一熔断器引出 ③ 信号部分在图中仅标出“信号”。 3.3 缺点 不能表明元件的内部接线、端子标号及导线连接方法等，不便于现场查找、调试。因此 不能作为施工图纸。 4 二次回路展开接线图 展开接线图是将二次设备按其线圈和触点的接线回路展开分别画出，组成多个独立回路， 是安装、调试和检修的重要技术图纸，也是绘制安装接线图的主要依据（见图 4）。
（图 3）
2 二次回路编号设计
(1)回路的编号由 3 个或 3 个以内的数字构成（见表 1）。对交流回路要加注 A、B、C、
N 符号区别，对不同用途的回路都规定了编号的数字范围，各回路的编号要在相应数字。（见
表 2）
表 1 直流回路数字标号
回路名称
数字标号
一
二
三
四
正电源回路 负电源回路 合闸回路 绿灯或合闸回路继电器回路 跳闸回路 红灯或跳闸回路监视继电器回路 备用电源自动合闸回路 开关信号的信号回路 事故跳闸音响信号回路
TA19
A（B、C、N、L）591~599
(2)二次回路的编号，应根据等电位原则。连接在一点的全部导线属于同一电位，应采用 同一编号，当回路经继电器线圈或开关触点等隔开后，应视两端不再是等电位，要分别进行 不同编号。范围内。
(3)在每条回路中要以某一元件为主要降压元件（如继电器、接触器线圈等），在该元件 的左右分别规定标以奇、偶不同的编号。
6 结束语 变电所二次回路是用来控制信号，监视测量，以及保护一次回路运行而设计的电路，操
作电源是二次回路设计的一部分，是供给变电所所有开关电器的控制回路，同时也是继电保 护、自动装置和中央信号系统最重要的部分，在任何情况下保证供电的可靠性。二次回路的 操作电源有直流操作电源和交流操作电源两种。本文从二次回路原理接线图、二次回路展开 接线图、二次回路安装接线图三个方面，阐述了变电所二次回路设计相关研究，最终的目的 是通过系统的理论研究，确保变电所的继电保护安全。
1 2 3~31 5 33~49 35 50~69 70~89 90~99
101 102 103~131 105 133~149 135 150~169 170~189 190~199
201 202 203~231 205 233~249 235 250~269 270~289 290~299
301 302 303~331 305 333~349 335 350~369 370~389 390~399
(2)在图形的上方有对应的文字说明（回路名称、用途等），便于读图和分析。 (3)各导线、端子都有统一规定的回路编号和标号，便于分类查线、施工和维修。 (4)同一设备的部件在展开图中同字母符号（文字）。 5 二次回路安装接线图 根据施工安装的要求，表示二次设备的具体位置和布线方式的图形称为安装接线图。安 装接线图包括屏面布置图、端子排图和屏后安装接线图。 5.1 屏面布置图 屏面布置图是指按比例画出各设备的安装位置、外形尺寸和中心线尺寸，并附有详细规 格型号的设备表的图纸。 屏面布置图的布置原则： ①凡需经常监视的仪表和继电器，都不应布置得太高； ②操作元件，如控制开关、调节手轮、按钮等的高度要适中，以保证操作调节方便，它 们之间并应保持一定的距离，操作时不致影响相邻的设备； ③经常要检查和试验的设备，应布置在屏的中部，而且同一类型的设备应布置在一起， 这样检查和试验都比较方便。此外，应力求布置紧凑和美观。 5.2 端子排图 屏内设备和屏外设备相连接时，都要通过一些专用的接线端子和电缆来实现，这些接线 端子组合起来的图，就称为端子排图。 端子排图是表示端子排中端子的类型、数量；端子与屏内设备之间的连接关系；端子排 与屏外设备之间的连接关系的图纸。 图 5 为某一变电所二次回路端子排图，自上而下，依次为：交流电流回路、交流电压回 路、信号回路、控制回路、其他回路和转接回路。这样排列，既可节省导线，又利于查线和 安装。
采用交流操作电源，可使二次回路简化，投资减少，维护方便，但是它不适于比较复杂 的继电保护、自动装置及其他二次回路。交流操作电源广泛用于中小工厂变配电所中断路器 采用手动操作或弹簧操作及继电保护采用交流操作的场合。 ①直接动作方式
直接利用断路器手动操作机构内的过流脱扣器（跳闸线圈）YR 作为过电流继电器，正常 运行时，流过 YR 的电流较小，YR 不会动作，当线路发生短路时，流过 YR 的电流超过动作 值，使断路器跳闸（见图 1）。
设计注意事项： a. 每个接线端子的每侧接线宜为 1 根，不得超过 2 根，有更多导线连接时可采用连接端 子；对于插接式端子，不同截面的两根导线不得接在同一端子上；对于螺栓连接端子，当接 两根导线时，中间应加平垫片。 b. 盘、柜内的二次回路配线：电流回路应采用电压不低于 500V 的铜芯绝缘导线，其截 面不应少于 2．5 平方毫米；其他回路配线不应小于 1．5 平方毫米；对电子元件回路、弱电 回路采用锡焊连接时，在满足载流量和电压降及有足够机械强度的情况下，可采用不小于 0． 5 平方毫米截面的绝缘导线。 c. 盘、柜内的导线不应有接头，导线芯线应无损伤。 d. 电缆芯线和所配导线的端部均应标明其回路编号，编号应正确、字迹清晰不易脱色。
③整流电容储能式直流电源 单独采用硅整流器来作直流操作电源，在交流供电系统电压降低或电压消失时，将严重
