摆闸翼闸使用说明书
翼闸使用说明书

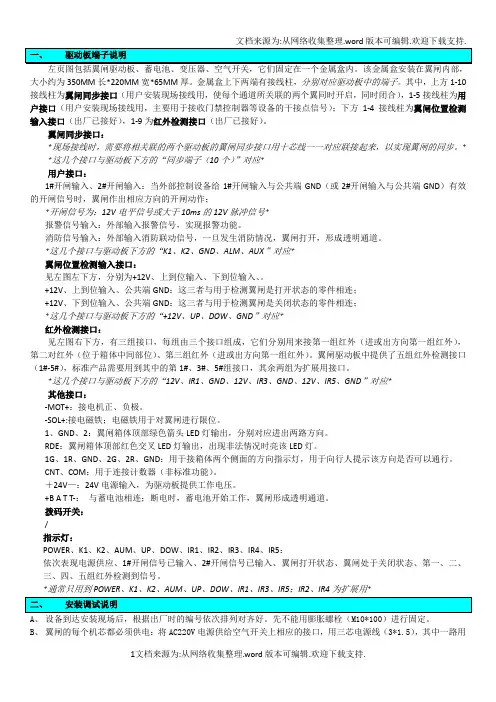

左页图包括翼闸驱动板、蓄电池、变压器、空气开关，它们固定在一个金属盒内。
该金属盒安装在翼闸内部，大小约为350MM长*220MM宽*65MM厚。
金属盒上下两端有接线柱，分别对应驱动板中的端子。
其中，上方1-10接线柱为翼闸同步接口（用户安装现场接线用，使每个通道所关联的两个翼同时开启，同时闭合），1-5接线柱为用户接口（用户安装现场接线用，主要用于接收门禁控制器等设备的干接点信号）；下方1-4接线柱为翼闸位置检测输入接口（出厂已接好），1-9为红外检测接口（出厂已接好）。
翼闸同步接口：*现场接线时，需要将相关联的两个驱动板的翼闸同步接口用十芯线一一对应联接起来，以实现翼闸的同步。
* *这几个接口与驱动板下方的“同步端子（10个）”对应*用户接口：1#开闸输入、2#开闸输入：当外部控制设备给1#开闸输入与公共端GND（或2#开闸输入与公共端GND）有效的开闸信号时，翼闸作出相应方向的开闸动作；*开闸信号为：12V电平信号或大于10ms的12V脉冲信号*报警信号输入：外部输入报警信号，实现报警功能。
消防信号输入：外部输入消防联动信号，一旦发生消防情况，翼闸打开，形成透明通道。
*这几个接口与驱动板下方的“K1、K2、GND、ALM、AUX”对应*翼闸位置检测输入接口：见左图左下方，分别为+12V、上到位输入、下到位输入、。
+12V、上到位输入、公共端GND：这三者与用于检测翼闸是打开状态的零件相连；+12V、下到位输入、公共端GND：这三者与用于检测翼闸是关闭状态的零件相连；*这几个接口与驱动板下方的“+12V、UP、DOW、GND”对应*红外检测接口：见左图右下方，有三组接口，每组由三个接口组成，它们分别用来接第一组红外（进或出方向第一组红外），第二对红外（位于箱体中间部位）、第三组红外（进或出方向第一组红外）。
翼闸驱动板中提供了五组红外检测接口（1#-5#），标准产品需要用到其中的第1#、3#、5#组接口，其余两组为扩展用接口。
摆闸调试说明,摆闸设置,摆闸使用说明书

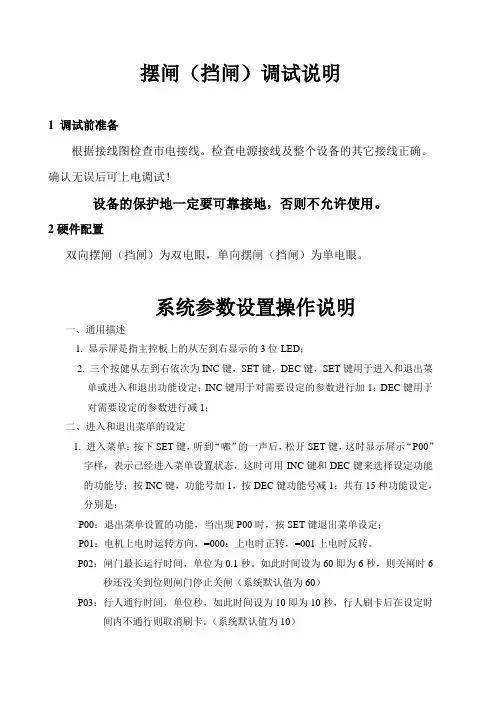

摆闸（挡闸）调试说明1 调试前准备根据接线图检查市电接线。
检查电源接线及整个设备的其它接线正确。
确认无误后可上电调试！设备的保护地一定要可靠接地，否则不允许使用。
2硬件配置双向摆闸（挡闸）为双电眼，单向摆闸（挡闸）为单电眼。
系统参数设置操作说明一、通用描述1. 显示屏是指主控板上的从左到右显示的3位LED；2. 三个按健从左到右依次为INC键，SET键，DEC键，SET键用于进入和退出菜单或进入和退出功能设定；INC键用于对需要设定的参数进行加1；DEC键用于对需要设定的参数进行减1；二、进入和退出菜单的设定1. 进入菜单：按下SET键，听到“嘟”的一声后，松开SET键，这时显示屏示“P00”字样，表示己经进入菜单设置状态，这时可用INC键和DEC键来选择设定功能的功能号；按INC键，功能号加1，按DEC键功能号减1；共有15种功能设定，分别是：P00：退出菜单设置的功能，当出现P00时，按SET键退出菜单设定；P01：电机上电时运转方向，=000：上电时正转，=001上电时反转。
P02：闸门最长运行时间，单位为0.1秒。
如此时间设为60即为6秒，则关闸时6秒还没关到位则闸门停止关闸（系统默认值为60）P03：行人通行时间，单位秒，如此时间设为10即为10秒，行人刷卡后在设定时间内不通行则取消刷卡。
（系统默认值为10）P04：工作方式（系统默认值为000）=000：双向刷卡=001：进向刷卡，出向自由=002：进向自由，出向刷卡=003：进向自由，出向自由=004：进向开闸（单向）=005：出向开闸（单向）P05：进向开门速度：闸门从关到位到进向开到位的速度。
（系统默认值为10）P06：进向关门速度：闸门从进向开到位到关到位的速度。
（系统默认值为10）P07：出向开门速度：闸门从关到位到出向开到位的速度。
（系统默认值为10）P08：出向关门速度：闸门从出向开到位到关到位的速度。
（系统默认值为10）P09：行人通行间隔时间在设定时间内则认为是一人，（系统默认值为10）P10：进向计数器清零，当显示P10时按SET键后显示C—L，按INC键后系统发进向计数清零信号，进向计数器清零。
电动翼闸说明书100506
智能翼闸使用说明书一、产品介绍1、设备简介智能翼闸(挡闸)是主要针对人员通道进行智能管理的高科技产品，是智能三辊闸和摆闸的升级产品，该产品加工精细、功能齐全、档次高，主要用于高档小区、智能大厦、宾馆、地铁、码头、会所等高档场所。
该设备将机械、电子、微处理器控制及各种身份识别技术有机地融为一体，方便兼容IC卡、ID卡、条码卡、指纹等读卡识别设备的使用，通过选配各种身份识别系统设备和采用性能可靠的安全保护装置、报警装置、方向指示等，协调实现对通道智能化控制与管理等。
分为：单机芯：用于单通道和多通道；双机芯：用于多通道2、功能及特点2.1标准产品功能特点：1）具有故障自检和报警提示功能，方便用户维护及使用；2) 通过主控板上的内置小按盘，可编程设备的运行状态；3) 防夹功能：机械防夹、红外防夹（挡板采用橡胶软膜开模而成）。
4）非法闯入、尾随报警；5）防冲功能，在没有接收到开闸信号时，挡板自动锁死；6）伸缩臂同步功能；7) 具有自动复位功能，开闸后，在规定的时间内未通行时，系统将自动取消用户的此次通行的权限，复位时间为1S 60S可调。
（系统默认时间为10S）断电后通道自动敞开，上电自动闭合；8) 可与多种读卡设备相挂接；9）可单向或双向控制人员进出；10）可直接通过管理计算机实现远程控制与管理；2.2可扩展功能：1）计数功能；2）语音提示及声光报警3、标准技术参数◇机箱尺寸：1400MM*300MM*1000MM◇伸缩臂长： 257mm◇最大通道宽度：600mm◇机箱材料：国产标准304号不锈钢◇电源电压：AC220±10% V,50HZ◇驱动电机： 24V直流有刷电机◇输入接口：干接点信号或12V电平信号或脉宽＞100ms的12V脉冲信号，驱动电流＞10mA◇正常使用寿命：300万次以上◇通信接口： RS485标准◇读卡窗： 4个◇检修口:4个◇通行速度：30-40人/分钟◇闸门开、关时间： 1秒◇上电后进入通行状态所需时间： 3秒◇工作环境：室内、室外（阴棚）温度：-10℃—— 50℃相对湿度：≤90%，不凝露二、安装说明1、土建及安装尺寸说明：首先在闸机底座中部预埋铺设220V3X1.5mm2单相电源线及4X0.5mm2屏蔽控制线的两根线管。
翼闸摆闸设置说明书
主要技术参数1)电源电压：AC220±10% V、50HZ2)驱动电机：直流电机24V/40W3)工作环境温度：-15O C - 60 O C4)相对湿度：相对湿度≤90%、不凝露5)输入接口：12V电平信号或脉宽＞100ms的12V脉冲信号驱动电流＞10mA9)通行速度：30人/分钟（常开模式）、20人/分钟（常闭模式）10)闸门开、关时间：翼闸0.8秒，摆闸1－2秒系统参数设置操作说明闸机板参数设置说明：控制板上电后LCD屏上显示默认状态，默认状态显示控制板此时的“工作模式”（摆闸，对开摆闸，翼闸三种工作模式），以及出，入口通行次数等参数。
控制板上共有5个操作按键，“菜单”“上”“下”“确定”“取消”。
按键说明：菜单：用于进入菜单设置项上：用于向上移动菜单项下：用于向下移动菜单项确定：用于进入菜单项设置项或确定当前修改值取消：用于返回上一级菜单或取消当前操作菜单的操作：按“菜单”键，进入密码输入界面，默认密码为：上上下下上下。
输入该6位密码，按“确定”即进入菜单。
进入菜单后按“上”“下”选择某项功能菜单再按“确定”即可进入功能或数值更改界面，通过按加减键选择或调整到相应数值。
例：要更改闸机工作方式：进入菜单，选择菜单里面“闸机工作方式”——按“确定”（显示当前工作方式）——再按“确定”进入修改工作方式选择界面——按“上”或“下”选择对应工作方式——按“确定”修改成功——设置完成后按“取消”退出（不按取消键，系统会在15秒后自动退出）。
A.系统菜单说明：1.“出入口进出方向配置”：设置闸机左边为入口还是出口；右边为入口还是出口。
2.“出入口通行配置”：设置闸机两边（入口和出口）是否允许通行。
3.“闸机工作方式”设置开闸方式，为红外开闸，还是刷卡开闸。
4.“出入口记忆功能配置”开启或关闭出入口通行时是否具有记忆功能，一般用于刷卡开闸时，在一个人刷卡还未通过的情况下，是否记忆其他人的刷卡情况。
DS-K3B501SC 系列摆闸 用户手册说明书
DS-K3B501SC系列摆闸用户手册法律声明版权所有©杭州海康威视数字技术股份有限公司2021。
保留一切权利。
本手册的任何部分，包括文字、图片、图形等均归属于杭州海康威视数字技术股份有限公司或其关联公司（以下简称“海康威视”）。
未经书面许可，任何单位或个人不得以任何方式摘录、复制、翻译、修改本手册的全部或部分。
除非另有约定，海康威视不对本手册提供任何明示或默示的声明或保证。
关于本产品本手册描述的产品仅供中国大陆地区销售和使用。
本产品只能在购买地所在国家或地区享受售后服务及维保方案。
关于本手册本手册仅作为相关产品的指导说明，可能与实际产品存在差异，请以实物为准。
因产品版本升级或其他需要，海康威视可能对本手册进行更新，如您需要最新版手册，请您登录海康威视官网查阅（）。
海康威视建议您在专业人员的指导下使用本手册。
商标声明●为海康威视的注册商标。
●本手册涉及的其他商标由其所有人各自拥有。
责任声明●在法律允许的最大范围内，本手册以及所描述的产品（包含其硬件、软件、固件等）均“按照现状”提供，可能存在瑕疵或错误。
海康威视不提供任何形式的明示或默示保证，包括但不限于适销性、质量满意度、适合特定目的等保证；亦不对使用本手册或使用海康威视产品导致的任何特殊、附带、偶然或间接的损害进行赔偿，包括但不限于商业利润损失、系统故障、数据或文档丢失产生的损失。
●您知悉互联网的开放性特点，您将产品接入互联网可能存在网络攻击、黑客攻击、病毒感染等风险，海康威视不对因此造成的产品工作异常、信息泄露等问题承担责任，但海康威视将及时为您提供产品相关技术支持。
●使用本产品时，请您严格遵循适用的法律法规，避免侵犯第三方权利，包括但不限于公开权、知识产权、数据权利或其他隐私权。
您亦不得将本产品用于大规模杀伤性武器、生化武器、核爆炸或任何不安全的核能利用或侵犯人权的用途。
●如本手册内容与适用的法律相冲突，则以法律规定为准。
数据安全声明●您在使用产品的过程中，将收集、存储与使用个人数据。
摆闸使用说明书(A4)
摆闸使用说明书深圳嘉讯通电脑技术有限公司机芯如图，摆闸机芯主要由电机、主轴、限位块、限位开关、光电开关驱动板组成。
光电开关主轴驱动板限位开关限位块光电开关停止位限位1限位2主轴下端与电机联接，上端与限位块联接；限位开关的四个轴承触点与限位块一一接触，限位块每一层都有对应的限位开关。
如图，从上往下，与第一层对应是限位开关X ，第二层为限位开关A ，第三层是限位开关B ，第四层是限位开关C 。
当限位开关活动到X1、X2、X3等最大半径位置时，处于闭合状态；当活动到A 、B 、C 等最小半径位置时，限位开关处于断开状态。
摆闸处于关闭状态时，限位开关B 断开（轴承触点落在图中B 位置），其余三个限位开关都闭合（触点落在最大半径位置上，分布在右图所示直线上）。
当摆闸接收到开闸信号后，电机开始旋转（以逆时针计），限位开关X 开始由X1位置过渡到直线L 所示区域，并且由闭合转为断开，其余三个也作出相应的变化。
当到达X2所示位置时，限位开关X 闭合，C 断开，摆闸驱动板接收到些信号时，电机停止转动；当最后一对光电开关检测到行人已经通过时（或在默认时间内未检测到行人的通过信号，），电机开始反转，直到初始状态。
X1X3X2X1X2X3 ABCBL限位块机芯示意图驱动板联机网口G 1G 2G N D A L A R M 12V I R 5G N D X A B C G N DG N D I R 412V G N D 12V G N D I R 212V G N D I R 112V C O M K 2K 1R E D A C 220V电源输入地N 1L 1地W V U变压器马达公共出向进向红线黄线白线报警信号输出1#开闸信号输入主板调节电机速度旋钮地反向正向公共非法信号输入红灯信号输出 2#绿灯信号输出 1#绿灯信号输出公共端C O U N T 消防信号输出2#开闸信号输入公共端C O M A U X A L M 公共端I R 31#红外信号输入2#红外信号输入3#红外信号输入4#红外信号输入5#红外信号输入A L M K 1K 2A U M I R 1I R 2I R 3I R 4I R 5A 左B 中C 右加速空气开关接地绿灯1#绿灯2#公共端红灯开闸1#开闸2#公共端手动非法公共端红外1#红外3#红外5＃红外-红外+左向限位公共端加速限位中间限位右向限位加速限位左向限位中间限位右向限位公共端摆闸联动网线水晶头压法:如上图所示：1＃绿灯信号输出：用于联接LED指示灯（位于箱体上盖），当刷合法卡时，有绿色箭头指示。
(1)翼闸-摆闸说明书
目录1．设备简介 (1)1.1简述 (1)1.2功能特点 (1)1.3主要技术参数 (2)2．产品外形尺寸 (3)2.1设备外形尺寸 (3)3.1通道闸机械系统 (8)3. 2通道闸电控系统 (8)3.3系统工作原理 (8)４.设备安装与调试 (10)4.1设备安装 (10)4.2设备功能调试 (11)5．通道闸常见故障处理及日常维护 (18)6．设备操作说明 (19)7．常见故障及分析 (20)1．设备简介1.1简述通道闸是我公司经过多年研制、生产的智能化通道管理设备。
该设备将机械、电子、微处理器控制及各种读写技术有机地融为一体。
通过配置各种不同的读写设备、采用性能可靠的安全保护装置和实时报警系统与方向指示界面，共同协调实现通道的智能化控制与管理。
设备外形采用不锈钢板冲压成型，造型美观大方、防锈、耐用，并且对外采用标准电气接口，能方便地将条码卡、ID卡、IC卡等读卡器集成在本设备上，为出入人员提供文明、有序的通行方式，同时又可杜绝非法人员出入；另外系统还专门设计了满足消防要求的功能，在出现紧急情况时，保证通道畅通无阻，方便人员及时疏散。
1.2功能特点1)具有零位自检功能，方便用户维护及使用；2)非法进入有报警提示功能；3）防冲功能，在没有接收到开闸信号时，伸缩挡板（摆臂）自动锁死；4）红外/机械双重防夹功能，在伸缩挡板（摆臂）复位的过程中遇阻时，在规定的时间内电机自动停止工作，且力度很小，同时发出报警信号；5）具有自动复位功能，行人读有效卡后，若在系统规定时间内未通行时，系统将自动取消行人此次通行权限；6）统一标准的对外电气接口，可与多种读卡器相挂接，并可通过管理计算机实现远程控制与管理；7）整个系统运行平稳、噪音小；1.3主要技术参数1)电源电压：AC220±10% V、50HZ2)驱动电机：直流电机24V/40W3)工作环境温度：-15O C - 60 O C4)相对湿度：相对湿度≤90%、不凝露5)输入接口：12V电平信号或脉宽＞100ms的12V脉冲信号驱动电流＞10mA6)通信接口：RS232通讯,7)通信距离：≤10米8)通道宽：翼闸600mm 摆闸单台杆长600-900MM9)通行速度：30人/分钟（常开模式）、20人/分钟（常闭模式）10)闸门开、关时间：翼闸0.8秒，摆闸1－2秒2．产品外形尺寸2.1设备外形尺寸桥式摆闸(1200x300x1000)3．产品结构及其工作原理3.1通道闸机械系统通道闸机械系统分为机箱和机芯两部分。
1.翼闸说明书3-21改
附件二SD-WG系列翼闸检票机使用说明书浙江深大智能科技有限公司目录一、产品简介 (3)1.1功能特点 (3)1.2产品结构 (4)1.3技术参数 (5)1.4产品工作原理 (6)1.5系统结构 (7)二、产品安装与调试 (8)2.1土建安装 (8)2.2使用前准备 (8)2.3 注意事项 (8)2.3机芯板接线图 (9)2.4产品故障及排除 (10)三、维护事宜 (11)后记 (12)附录1 产品尺寸附录2 设置一、产品简介本产品是经过多年精心开发、研制、生产的智能化通道管理设备，是主要针对人员通道进行智能管理的高科技产品。
该设备将机械、电子、微处理器控制及各种身份识别技术有机地融为一体，通过选配各种身份识别系统设备和采用性能可靠的安全保护装置、报警装置、友好的人机交互界面，协调实现对通道的智能化控制与管理。
可广泛应用于车站、码头、地铁、工厂、大厦、智能小区、宾馆、会所、企事业、景区等需要对通道实现智能化管理的场合。
1.1功能特点a)具有故障自检和提示功能，方便用户维护和使用；b)通过机芯板上的内置小键盘，可设置部分运行参数；c)防夹、防碰伤功能，在闸门关门过程中检测到闸门区域内有人时，系统会立即控制电机停止关门动作，然后可以根据设置的参数情况让闸门返回开门状态或停止不动；系统将检测通道情况，保证安全后再次动作（直至完成动作为止）；d)具有防尾随功能，当通过人数等于给定人数时，立即关闭闸门；e)开闸超时功能，开闸后，在规定时间内未通行，系统将自动取消此次通行权限。
超时时间可设置；f)具有反向通行功能，可通过机芯板参数设置各种不同反向通行方式（有些方式需要增加另外硬件支持）；g)断电闸门自动打开，符合消防要求；h)非法闯入报警功能；i)配置7寸彩色液晶屏，人性化显示各种相关参数，还可以根据客户要求更换背景图；j) 具备真人语音提示功能，具有良好的人机交互性能；k) 闸机两头都配有通道指示灯指示闸机工作状态；l) 配有机顶红绿灯显示，引导游客正确有序通过闸机m) 身高检测功能，超出买票身高值而无票者将会告警，低于该值则会报“小朋友好”n) 具有计数功能； 1.2 产品结构顶灯 ⏹ 二维码阅读器7寸显示屏 ☐ 通道指示灯● RFID 感应卡 ☐ 机芯门❍ 指纹模块 ❑ 对射光耦●❍⏹☐ ☐❑1.3技术参数1.4产品工作原理上电后，系统开始自检，显示固件版本号控制翼闸门开、关，一切正常后数码管显示闪烁PASS，即表示自检通过,然后显示0，表示当前刷了票等待过闸的人数为零，翼闸机顶灯显示红灯，闸门在关门状态，闸机系统初始化完成，等待刷票。
摆闸翼闸使用说明书
目录1．设备简介 (1)1.1简述 (1)1.2功能特点 (1)1.3主要技术参数 (2)2．产品外形尺寸 (2)2.1摆闸外形尺寸 (3)2.2翼闸外形尺寸 (4)3.1通道闸机械系统 (5)3. 2通道闸电控系统功能介绍 (6)3.3系统工作原理 (7)3.4设备出厂状态 (7)4.1设备功能调试 (8)5．通道闸常见故障处理及分析 (12)6．注意事项 (13)7.摆闸/翼闸接线图 (16)1．设备简介1.1简述通道闸机是我公司经过多年研制、生产的智能化通道管理设备。
该设备将机械、电子、微处理器控制及各种读写技术有机地融为一体。
通过配置各种不同的读写设备、采用性能可靠的安全保护装置和实时报警系统与方向指示界面，共同协调实现通道的智能化控制与管理。
设备外形采用不锈钢板冲压成型，造型美观大方、防锈、耐用，并且对外采用标准对外通讯接口，能方便地将条码卡、ID卡、IC卡等读卡器集成在闸机设备上，为出入人员提供文明、有序的通行方式，同时又可杜绝非法人员出入；另外系统还专门设计了满足消防要求的功能，在出现紧急情况时，保证通道畅通无阻，方便人员及时疏散。
1.2功能特点1)具有零位自检功能，方便用户维护及使用2)非法进入有报警提示功能。
3）防冲功能，在没有接收到开闸信号时，摆臂自动锁死。
4）红外/机械双重防夹功能，在摆臂复位的过程中遇阻时，在规定的时间内电机自动停止工作，且力度很小，同时发出报警。
5）具有自动复位功能，行人刷卡有效，若在系统规定时间内未通行时，系统将自动取消行人此次通行权限。
6）标准的对外通讯接口，可与多种读卡器相挂接，并可通过管理计算机实现远程控制与管理。
1.3主要技术参数1)电源电压：AC220±10% V、50HZ2)驱动电机：直流电机24V/40W3)工作环境温度：-15O C - 60 O C4)相对湿度：相对湿度≤90%、不凝露5)输入接口：12V电平信号或脉宽＞100ms的12V脉冲信号，驱动电流＞10mA6)通讯接口：RS2327)通讯距离：≤10米8)通道宽：单台杆长600-900MM9)通行速度：30人/分钟（常开模式）、20人/分钟（常闭模式）10)闸门开、关时间：1－2秒2．产品外形尺寸2.1摆闸外形尺寸常规摆闸外形尺寸及通道示意：立式外形尺寸：380X280X990mm（对开示意图）桥式外形尺寸：1200X280X990mm二通道摆闸示意图2.2翼闸外形尺寸常规翼闸外形尺寸及通道示意图桥式翼闸外形尺寸：1200X280X990mm二通道翼闸示意图3．产品结构及工作原理3.1通道闸机械系统通道闸机械系统分为机箱和机芯两部分。
摆闸工作原理
翼闸使用说明书目录一、结构描述……………………………………………………2-3二、控制板及参数 (4)三、工作原理 (4)四、系统调试 (5)五、系统上电调试及参数 (6)六、接线端子说明 (6)七、参数设置操作说明 (7)附1：组合式通道翼闸联机方法 (8)一、结构描述人行通道翼闸设备由机箱、机芯、红外光电传感器、控制器、报警器、计数器、读卡控制器等部件组成。
机型款式外观图举例:A、圆弧翼闸实物图B、控制板实物图状态监控LED指示灯说明：POWER—供电指示 RUN—运行指示 ERR—系统出错 TEMP—风扇启动输入信号LED指示灯说明：X0—市电检测 X1—进向限位 X2—出向限位 X3—关限位X4—进向肖电 X5—出向光电 X6—进向开闸 X3—出向开闸输出信号LED指示灯说明：LOCK—风扇输出 CON—计数输出 BZ—蜂鸣器输出 FWD—电机正转ALA—警报输出 REV—电机反转 DI-L—左方向信号输出 DI-R—右方向信号输出翼闸定位检测传感器接线：限位传感器供电连接GND,12V上.三个限位传感器输出线直接连接X1,X2,X3端子上。
C、控制板接线实物图二、控制板性能与参数A、采用STC的处理器：结合工业PLC控制标准：MCU电路全隔离，抗干扰能力提高；B、输入输出采用高速光耦隔离：输入IO刷新设置为20mS，防止干扰信号侵入；C、MCU电源经三级处理：1500V隔离标准；确保隔离后MCU工作可靠安全；D、备有RS232通信接口。
标准MODBUS通讯协议，最高115200bit/S；E、设置RUN/STOP开关，以及CPU运行监控功能。
出现异常时ERROR灯会亮；F、摆闸/翼闸两种设备控制板通用：更改参数对应不同类型控制功能。
1）供电电压：220V AC：50Hz 功率：<60W2）使用环境：温度-20℃-80℃，湿度：90%：不结露3）开关门速度：2.5秒读卡信号：常开无源接点信号4）设备标准尺寸：长宽高1200 mm×300 mm×980mm 通道宽度：550mm三、工作原理设备接通电源：机器自检完成后进入工作状态。
翼闸使用说明
翼闸安装说明书1．材料准备:1）14芯线2.5-3米。
（可根据需要减少芯数）2）M12地脚螺钉。
3）工具：M12内六角螺钉扳手、小一字螺丝刀。
2．本闸机定义：3．多通道摆放示意图：（一）（二）4：闸机的固定：1）根据具体的系统组成、使用现场以及所选用的机型，确定各闸机的安装位置。
2）按安装示意图要求、确定安装孔位，在安装位置处预埋4个M12的地脚螺钉或4个M12的膨胀螺钉。
3）固定闸机时，请先将闸机摆放整齐，检测电眼是否对准（通电后，未挡住电眼的情况下，不报警表示正常）安装尺寸（单位：mm）：5．请按接线图，将闸机连机线按序号一一对应连接：6．请先正确连接电源线，再正确连接蓄电池，闸机正常工作。
（上电后闸机会自动运行到关闭状态，因此此时请不要站在闸门运行的范围内）（按一下控制板上左开键或右开键，打开闸门，行人通过，闸门关闭，检查闸机工作是否正常）。
7．本闸机使用说明：1）.闸机处于关闭状态，非法闯入闸机报警。
2）.当闸机处于关闭状态，用户进入通道内刷卡，闸机不接收开闸信号。
3）.当闸机一端正常运行时，另一端不接收开闸信号。
4）.本闸机具有尾随报警功能（一定距离内）。
5）.本闸机具有断电自动开闸功能（消防要求）。
6）.本闸机具有一键（按键是自锁键）开启功能。
(按键按下闸机打开，按键弹起闸机关闭) 7）.本闸机具有故障自报功能.对应故障代码如下:开机E01;//系统错误 E01主机-开机-没检测到-关位（主）信号E 51;//系统错误 E51副机-开机-没检测到-关位（副）信号开闸E02;//开闸主机未被检测到开位（主）信号E52;//开闸副机未被检测到开位（副）信号E82;//开闸主、副机未检测到开位（主）、开位（副）信号报警E99：存在人员意外闯入报警8．本闸机具有器件检测及线路检测功能。
如：挡住相应器件，器件上的灯亮及控制板上相应的灯就会亮；如灯亮，说明器件及线路正常，如不亮，说明器件或线路不正常。
翼闸产品说明书
日期：年月目录第章产品介绍 (2)产品型号和外观 (2)功能特点 (4)技术参数 (5)第章安装整机前通电检测 (6)第章电气及土建安装 (7)设备安装条件及安装位置 (7)线缆安装 (7)设备固定安装 (7)设置刷卡警戒线 (9)第章设备接线调试 (10)闸控板端子功能说明 (10)控制器接线图 (11)主机箱和从机箱的连机线 (12)门禁系统接线图 (12)拨码开关功能介绍及设置 (12)开闸时间段设置 (13)通道方向指示灯设置 (13)翼臂灯的颜色 (13)通道状态 (13)标准机调试 (14)附件出厂默认设置 (15)章产品包括外壳机箱、机芯、翼臂、驱动器电路板、红外传感器、读头、门禁控制系统七大部分。
系统对外采用标准电气接口，同时满足消防通道的要求，设有专门的消防联动接口。
执行同一品质标准，确保整体运行的可靠性、稳定性和流畅性。
适用于企事业单位进出口考勤、门禁、消费管理及特殊通道控制，满足车站、码头、会展、游泳馆等验票通道管理。
产品型号和外观尖角翼闸圆角翼闸椭圆形翼闸斜角翼闸八角翼闸上述型号，均为图中间所示双通道闸机；均为图两侧所示单通道闸机。
备注：所有型号的功能、安装方法、接线调试、接线图一致，本文档仅以尖角翼闸的示意图进行举例说明。
功能特点上电自检：设备在上电或重启时，会自动检测功能是否正常。
软件门控模式和灯光报警完美结合，人性化通道指示：关闸待机时翼闸门为静态光（红光、绿光可拨码选择）；开闸时绿光闪烁，同时对向通道灯显示红色禁行；任何误动作红光闪烁并可选择声音报警。
通行模式设置：可通过拨码开关设置单向通行、双向通行、自由通行（翼臂收缩）等。
自动复位功能：开闸后，在规定的时间内未通行时，系统将自动取消用户的此次通行权限；默认为5秒，可通过拨码开关设置通行时间，详情请参阅开闸时间段设置红外防夹防碰伤：在防夹防碰伤区域内（靠近翼臂活动的区域），安装对红外探测器，当检测到防夹区域有人或物体时，翼臂自动停止动作，直到人或物体离开防夹区域后，翼臂才继续动作。
三辊闸,摆闸,翼闸智能通道产品技术规格说明书
三辊闸，摆闸，翼闸智能通道产品技术规格说明书2017-05-16 11:47产品技术规格说明三辊闸，摆闸，翼闸智能人行通道产品技术规格说明A)规格尺寸：B）安全检测功能安全系统由起始感应探测区、安全防夹检测区和通道追踪探测区三部分组成，共包含3-5对红外感应器。
每一端的起始感应探测区由1对红外感应器组成，功能如下：当持卡人刷卡后，起始感应探测区需探测到有人进入，方可打开门翼，允许通行。
起始感应探测区一旦感应到跟随者或尾随者，立刻反馈信号给中央控制系统，启动防范功能。
当起始感应探测区探测到非法进入企图时（没有刷卡或者无效卡），启动报警及防范功能，使门体在报警的同时不启动门翼或关闭门翼（常开和常闭模式下）。
安全防夹检测区由1-3对红外感应器组成，功能如下：保护持卡人在通过门区时，不会被闭合的门翼夹到。
如果持卡人在快速通道门区中央停留，保护持卡人不被门翼夹到。
通道追踪感应区由1对红外感应器组成，功能如下：追踪被授权人员在通过安防通道时的移动。
未授权的尾随者被探测到进入通道后迅速反应以关闭门翼防止通过。
C）材质、坚固性及安全设计材质：门体采用钢结构配外部拉丝不锈钢表材。
顶板为拉丝不锈钢，还有其他多种材质可选，门翼挡板则为10MM 钢化玻璃门页。
坚固性：提供一块用于固定门体及调整水平度的安装基座，所有的线路均通过基座底部进入门体。
门体顶板及侧面的护板均可以拆卸，方便维修与保养。
使用清水或不锈钢清洗剂对门体进行不定期清洁并坚持每年必要的保养，可保持系统的良好工作状态。
产品结构抗撞击性强，并具有一定的防破坏性。
安全性：人员进入通道闸机通过传感器监测，提供四层保护措施：A、逻辑防夹:闸机传感器能对人员的通行逻辑提供十分准确的判断，能监测到人员通行位置及状态；B、钢化玻璃门翼后侧传感器能提供一个有效缓冲保护:人员非法进入通道时可以对人员防夹，保护人员通行的安全性，闸门以每秒0.5米的速度运行都不会夹伤人员；C、过流保护：由于外力原因，使闸机超过应达到的保护电流，闸机自动对通行物进行保护；D、延时保护：闸机设定一个基准的延时时间（此时间可调），保护慢速通行人员不会受对伤害。
翼闸摆闸说明书
翼/摆闸菜单设置说明闸机板接线说明：先设置好控制的闸机类型（三种类型翼闸，摆闸，对开摆闸），人对着闸机接线，不论是主机板还是从机板，左边的接近开关接左到位，中间的接零位，右边的接右到位(注意：翼闸只有2个到位，零位和左到位，右到位不用)，左边的红外接左红外，中间的接防夹，右边的接右红外。
电机线随便接，上电看哪边的电机转向不对就反哪边的电机线。
闸机板参数设置说明：控制板上电后LCD屏上显示默认状态，默认状态显示控制板此时的“工作模式”（摆闸，对开摆闸，翼闸三种工作模式），以及出，入口通行次数等参数。
控制板上共有5个操作按键，“菜单”“上”“下”“确定”“取消”。
菜单的操作：按“菜单”键，进入密码输入界面，默认密码为：上上下下上下。
输入该6位密码，按“确定”即进入菜单。
进入菜单后按“上”“下”选择某项功能菜单再按“确定”即可进入功能或数值更改界面，通过按加减键选择或调整到相应数值。
例：要更改闸机工作方式：进入菜单，选择菜单里面“闸机工作方式”——按“确定”（显示当前工作方式）——再按“确定”进入修改数值界面——按“”上或“下”选择——按“确定”修改成功——设置完成后按“取消”退出（不按取消键，系统会在15秒后自动退出）。
A.系统菜单说明：1.“出入口进出方向配置”：设置闸机左边为入口还是出口；右边为入口还是出口。
2.“出入口通行配置”：设置闸机两边（入口和出口）是否允许通行。
3.“闸机工作方式”设置开闸方式，为红外开闸，还是刷卡开闸。
4.“出入口记忆功能配置”开启或关闭出入口通行时是否具有记忆功能，一般用于刷卡开闸时，在一个人刷卡还未通过的情况下，是否记忆其他人的刷卡情况。
“禁止”则为第一个刷卡人通过以后，第二人刷卡才能有效；“允许”则为多少个人刷卡即允许连续多少个人通过。
5.“出入口开启时长”设置开闸后，无人通行，闸机自动关闸的时长。
6.“计数器复位”清空入口/出口通行次数，重新计数。
7.“设备机号”控制板的设备号。
翼闸说明书
翼闸说明书一、引言翼闸是一种常见的智能门禁设备，广泛应用于公共场所、公司和大型活动场所等地方。
它具有安全、高效、便捷的特点，为人们的出入提供了重要的保障。
本说明书将详细介绍翼闸的安装、使用、维护以及常见问题的解决方法，帮助用户更好地了解翼闸并正确操作。
二、产品特点1. 安全性能高：翼闸采用了先进的技术，具有人体安全感知能力。
在检测到有人通过时，翼闸会迅速停止运动，确保用户的安全。
2. 智能化控制系统：翼闸配备了自动识别系统和电子控制功能，可以通过读卡、指纹识别、人脸识别等方式进行身份验证，同时支持与其他门禁系统的联动。
3. 运行稳定可靠：翼闸采用优质材料和精密制造工艺，具有耐用性和稳定性，可长时间运行且不易出现故障。
4. 美观大方：翼闸外表设计简约、优雅，外观造型时尚，适用于各种环境。
三、安装说明1. 安装场地选择：选择空间宽敞、通风良好的室内位置，避免阳光和雨淋直射。
同时需要保证电源供应和信号连接的便捷。
2. 安装过程：按照安装示意图进行操作，根据接线原理正确连接电源和信号线，并确保固定牢靠。
注意避免电源线和信号线的交叉干扰。
3. 调试：完成安装后，进行设备调试。
正确设置开闸时间、报警参数和门禁模式，并进行各项功能测试。
四、使用方法1. 身份验证：用户可以通过刷卡、指纹或人脸识别等方式进行身份验证。
请根据具体设备的功能使用指南进行操作。
2. 出入方式：用户在通过翼闸时，请注意保持身体垂直，不要横过闸门；同时请确保身份验证通过，并等待闸门打开后再通过。
3. 特殊情况处理：如果身份验证未通过或者设备故障导致出现问题，请按下紧急按钮，设备将会发出警报并停止运行，这时可以寻求相关工作人员的帮助。
五、维护保养1. 清洁：定期清洁翼闸设备的表面，避免灰尘和污垢聚集，以免影响正常使用。
建议使用柔软的布擦拭，不要使用酒精等有腐蚀作用的清洁剂。
2. 维护：定期检查设备的电源、信号和机械部分的连接是否稳固，如有松动应及时紧固。
防撞摆闸使用说明书
防撞摆闸使用说明书一．主要功能本控制器用于翼闸，摆闸的控制，可通过参数的设置来得到不同的使用效果。
具有非法闯入报警，尾随报警，逆回处理，防夹人，自由通行设置，单人或多人通行，马达堵转保护，出通道延时等功能。
软件版本会随市场需求不断升级，功能会不断有所增加，不再另行通知客户.二．接线图三．端口定义说明：输入端口：K1：K1方向有效的刷卡（通行）信号输入接口K2：K2方向有效的刷卡（通行）信号输入接口ALM：非法刷卡（通行）信号输入接口XF: 消防信号输入接口A：【1】翼闸中：为挡板关门点定位传感器输入接口【2】摆闸中：为K1方向打开挡板定位传感器输入接口B：【1】翼闸中：为挡板开门点定位传感器输入接口【2】摆闸中：为挡板关门时定位传感器输入接口C：【1】翼闸中：为挡板开关门时减速传感器输入接口（非必需）【2】摆闸中：为K2方向打开挡板定位传感器输入接口R1: 为K1方向通道的入口红外传感器输入接口M1: 为通道中央防夹红外传感器第一路输入接口M2: 为通道中央防夹红外传感器第二路输入接口※注：M1，M2分别各接一路红外，效果更好。
如只想接一路红外，请将M1与M2短接后接一路红外，不短接将不能正常工作，请注意！！！L1：为K2方向通道的入口红外传感器输入接口输出接口绿灯1: 顶盖灯K1方向绿灯控制端口（有12V输出)绿灯2: 顶盖灯K2方向绿灯控制端口（有12V输出)红灯: 顶盖灯红灯控制端口（有12V输出)报警/侧门绿灯:报警信号输出，可设置为侧门灯的绿灯控制（有12V输出）计数器1：K1方向进入通道过人后计数信号输出(无源触点）计数器2：K２方向进入通道过人后计数信号输出(无源触点）四：设置操作第一步：长按"SET"键，直到出现“000”，第一个“0”闪烁.第二步：按“”键对当前闪烁的数字进入加操作，数字到9后自动回0，按“”键改变当前闪烁的数字位置。
以此操作输入密码“168”后，按“SET”键一下，进入设置菜单中，当前显示“F00”第三步：按“”或“”键移动菜单项，移到要修改的菜单项后，按“SET”一下，进入相应菜单参数中，按“”或“”键可修改参数，完成后，再按一次“SET”键回到菜单项中。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
目录1．设备简介 (1)1.1简述 (1)1.2功能特点 (1)1.3主要技术参数 (2)2．产品外形尺寸 (3)2.1摆闸外形尺寸 (3)2.2翼闸外形尺寸 (5)3.1通道闸机械系统 (6)3. 2通道闸电控系统功能介绍 (6)3.3系统工作原理 (7)3.4设备出厂状态 (8)4.1设备功能调试 (8)5．通道闸常见故障处理及分析 (13)6．注意事项 (14)7.摆闸/翼闸接线图 (16)1．设备简介1.1简述通道闸机是我公司经过多年研制、生产的智能化通道管理设备。
该设备将机械、电子、微处理器控制及各种读写技术有机地融为一体。
通过配置各种不同的读写设备、采用性能可靠的安全保护装置和实时报警系统与方向指示界面，共同协调实现通道的智能化控制与管理。
设备外形采用不锈钢板冲压成型，造型美观大方、防锈、耐用，并且对外采用标准对外通讯接口，能方便地将条码卡、ID卡、IC卡等读卡器集成在闸机设备上，为出入人员提供文明、有序的通行方式，同时又可杜绝非法人员出入；另外系统还专门设计了满足消防要求的功能，在出现紧急情况时，保证通道畅通无阻，方便人员及时疏散。
1.2功能特点1)具有零位自检功能，方便用户维护及使用2)非法进入有报警提示功能。
3）防冲功能，在没有接收到开闸信号时，摆臂自动锁死。
4）红外/机械双重防夹功能，在摆臂复位的过程中遇阻时，在规定的时间内电机自动停止工作，且力度很小，同时发出报警。
5）具有自动复位功能，行人刷卡有效，若在系统规定时间内未通行时，系统将自动取消行人此次通行权限。
6）标准的对外通讯接口，可与多种读卡器相挂接，并可通过管理计算机实现远程控制与管理。
1.3主要技术参数1)电源电压：AC220±10% V、50HZ2)驱动电机：直流电机24V/40W3)工作环境温度：-15O C - 60 O C4)相对湿度：相对湿度≤90%、不凝露5)输入接口：12V电平信号或脉宽＞100ms的12V脉冲信号，驱动电流＞10mA6)通讯接口：RS2327)通讯距离：≤10米8)通道宽：单台杆长600-900MM9)通行速度：30人/分钟（常开模式）、20人/分钟（常闭模式）10)闸门开、关时间：1－2秒2．产品外形尺寸2.1摆闸外形尺寸常规摆闸外形尺寸及通道示意：立式外形尺寸：380X280X990mm（对开示意图）桥式外形尺寸：1200X280X990mm二通道摆闸示意图2.2翼闸外形尺寸常规翼闸外形尺寸及通道示意图桥式翼闸外形尺寸：1200X280X990mm二通道翼闸示意图3．产品结构及工作原理3.1通道闸机械系统通道闸机械系统分为机箱和机芯两部分。
机箱作为载体，其上安装有方向指示器、读写装置、红外线传感器等；机芯组成主要有：电机、机架、传动轴、摆臂等。
3. 2通道闸电控系统功能介绍电控系统由门禁系统、主控板、红外线传感器、方向指示板、接近开关、报警器、电机等组成。
序号名称功能备注1 门禁系统IC/ID卡等门禁考勤设备集可自备成在闸机设备上，给予闸机开闸通行信号。
2 主控板系统的控制中心，它接收读卡器和红外线传感器的信号，并对这些信号进行逻辑判断和处理后，再向方向指示器、电机、计数器、报警器发出执行命令。
3 红外线传感器检测行人位置和起到安全保护作用。
4 方向指示板显示通道当前通行标志状态，并引导行人安全有序地通过通道。
5 接近开关限制闸门转动的位置。
6 报警器系统检测到有非法进入通道的行人时，发出报警提示。
7 电机驱动机芯运作。
3.3系统工作原理1)打开电源，3秒后系统进入工作状态。
2)读卡器读到有效卡时，峰鸣器会发出悦耳声响，向行人提示读卡成功，同时还对从卡中读到的信息进行判断、处理，并向主控制板发出申请通过信号。
3)主控板接收到读卡器和红外线传感器的信号，并经综合处理后，向方向指示器和电机发出有效控制信号，使方向指示标志转为绿色箭头通行标志，并发出设定的语音提示，主控板控制电机运转，接近开关限定电机运转角度，闸门打开，允许行人通行。
4) 在行人通过通道过程，红外线传感器始终处于感应状态，并不断向主控板发出信号，直至行人已经完全通过通道。
5) 无卡或读无效卡时，系统将禁止行人通行，并且会发出语音报警，致使行人退出通道后，方可解除报警，系统则进入等待状态。
3.4设备出厂状态1）自动测试开关闸时长默认5秒状态。
2）对开使用设备，10芯联机线、从电机连接线处于断开状态。
（单台使用设备则无联机线）。
3）语音默认“欢迎光临，一路平安”状态。
4）刷卡开闸或手动按钮开闸，红外感应关闸。
5）断电后自动开闸。
！警告：1.安装通道闸时，应摆放对齐红外传感器，方可安装地脚固定螺钉。
2.接好系统保护地线。
3.若设备用于户外，建议安装顶棚等防晒、防雨设施。
4.安装好设备后，检查和调试后期安装设备是否合格，方可投入正常使用。
4.1设备功能调试设备状态检查正常后，方可进行下面的功能调试！调试说明1 调试前准备：根据接线图检查市电接线，检查电源接线及整个设备的其它接线正确，确认无误后可上电调试。
2硬件配置:双向为双电眼，单向为单电眼。
系统参数设置操作说明接线说明：先设置好控制的闸机类型（翼闸，摆闸，对开摆闸），人对着闸机接线，不论是主机板还是从机板，左边的接近开关接左到位，中间的接零位，右边的接右到位。
人对着主机板，左边的红外接左红外，中间的接防夹，右边的接右红外。
电机线任意接，若通电电机反转则对换接线即可。
设置说明：控制板上电后LCD屏上显示默认状态，默认状态显示控制板此时的“工作模式”（翼闸，摆闸，对开摆闸三种工作模式），以及出，入口通行次数等参数。
控制板上共有5个操作按键，“菜单”“上”“下”“确定”及“取消”。
按键说明：菜单：用于进入菜单设置项上：用于向上移动菜单项下：用于向下移动菜单项确定：用于进入菜单项设置项或确定当前修改值取消：用于返回上一级菜单或取消当前操作菜单的操作：按“菜单”键，进入密码输入界面，默认密码为：“上”键按两下，“下”键按两下，“上”“下”键按各一下，按“确定”进入菜单界面。
如果操作有误，按“取消”键重置。
进入菜单后按“上”“下”选择某项功能菜单再按“确定”即可进入功能或数值更改界面，通过按加减键选择或调整到相应数值。
例：要更改闸机工作方式：进入菜单，选择菜单里面“闸机工作方式”——按“确定”（显示当前工作方式）——再按“确定”进入修改工作方式选择界面——按“上”或“下”选择对应工作方式——按“确定”修改成功——设置完成后按“取消”退出（不按取消键，系统会在15秒后自动退出）。
A.系统菜单说明：1.“出入口进出方向配置”设置闸机的左边或右边是入口还是出口设置。
2.“出入口通行配置”设置闸机两边（入口和出口）是否允许通行。
3.“闸机工作方式”设置开闸方式，为红外感应开闸，还是刷卡开闸。
4.“出入口记忆功能配置”设置“禁止”状态，执行一人一闸，即单人刷卡通过后，才可以后续刷卡；“允许”状态，则执行多人一闸，即一次刷卡可连续多人通过。
5.“出入口开启时长”设置开闸后，无人通行，闸机自动关闸的时间长短。
6.“计数器复位”入口/出口通行计数，可“清零”。
7.“设备机号”控制板的设备号，一般不用设置。
8.“设备信息”显示控制板的基本信息，如类型，型号等信息。
9.“闸机类型”设置闸机的类型，共三个类型“翼闸”，“摆闸”（单摆），“对开摆闸”；是什么闸机就应设置成相应类型才可正常工作。
默认为“翼闸”类型。
10.“系统初始化”初始化控制板参数，初始化成功后，控制板参数恢复出厂设置。
11.“左边通行语音”设置从左边通行时，闸机需要播放的语音。
如：左边通行时，让闸机播放“欢迎光临”12.“右边通行语音”设置从右边通行时，闸机需要播放的语音。
如：右边通行时，让闸机播放“一路平安”。
13．“测试语音”自动依次播放控制板里面的语音，播放完后自动退出。
14.“电机转速”用来设置电机的运转速度，值越小速度越慢。
15.“电机全速运行时长”用来设置电机开闸与关闸的过程中电机运行最高速的时间。
16.“电机最长运行时间”设置电机一次运行的最长时间，（控制板因外部检测出现故障或其他原因引起无信号时）防止电机一直空转，默认为10S。
17.“允许红外重叠时间”设置允许同时挡住2个红外的时间，由于某些闸机红外之间间距短（比如左红外与防夹很近），防止人体同时挡住2个红外语音会误报。
18.“延时关门时长”用来设置人正常通行通过闸机后多长时间关闸，单位为“秒”，默认为0，不延时，即人通过以后马上关闸。
19.“开闸信号类型”脉宽开闸：检测到一个信号（脉冲）过了后才开闸。
高电平开闸：检测到信号即开闸。
20.“闸机测试”反复开闸、关闸测试，主要用于测试闸机控制板稳定性和老化测试，用户无需使用。
注： 1.未经许可，系统上不得添加外围设备；2.若在调试过程中，调试结果与所述功能不一致，请参阅常见故障及排除一节。
5．通道闸常见故障处理及分析6．注意事项6.1 设备投入使用之前必须先通过功能调试，调试正常后方可投入使用。
6.2 设备上电时，严禁在通道内站人。
6.3行人读卡通行时，在方向指示器标志未转成绿色，严禁进入通道。
6.4行人通过通道时，不要在通道中间长时间逗留。
6.5通过闸道时，不要拥挤，人与人之间应保持一定距离。
6.6严禁不读卡，并快速通过闸道。
6.7建议在设备工作显眼处标识本机通行须知，指导通行者安全有序通过闸机通道。
6.8设备未工作时要妥善管理好，严禁敲击、摇动设备。
6.9设备处于关闭状态时，严禁用力推拉或撞击闸门。
1.有雷电时请勿使用本机，以防损坏本机。
2.要确保系统保护地可靠接上，以防造成人身伤害。
7.摆闸/翼闸接线图！注意：禁止私自从本主控制板上取电供给其他设备，由此引起的电路板损坏不属保修范围。
●本公司产品自购买之日起一年内，若出现非人为损坏的性能故障，本公司将负责给予免费维修。
●在保修期内，凡属产品本身质量问题引起的故障，请用户携带已填好的保修卡及购机发票在全国各地本公司授权的维修中心免费维修，或寄回本公司。
●免费维修期内人为或自然灾害引起的故障或损坏，需收取维修成本费；●免费维修期以外的维修服务需收取维修成本费。
以下情况不属保修范围●因不正常操作及人为或自然灾害而引起的损坏；●自行拆卸改换机内任何部分（如：线路、零件）后造成损坏；●非我方指定的专业技术人员指导安装而引起的故障●不接收由于擅自改装或加装其他功能后出现故障的机器。
注：保存保修卡及购机发票作为本机的保修凭证，请用户妥善保存，遗失不补。
用户资料卡维修记录注：由授权维修单位进行维修、填写维修记录并加盖公章，否则维修记录无效。
