新型智能阀门控制模块

合集下载

ND9000系列智能阀门定位器的原理和应用

ND9000系列智能阀门定位器的原理和应用

ND 9000™系列智能电气阀门定位器的原理和应用李宝华摘要:ND 9000™是美卓-耐莱斯(METSO-Neles )的一种采用32位ARM RISC 微处理器、性能先进、智能和可靠性结合的高端智能电气阀门定位器,2003年产品首次发布,2010年推出增强的故障诊断、在线诊断以及控制性能改善的新版本,可在metso FieldCare™ 系统和美卓设备管理解决方案支持下进行控制阀预测性维护。

ND 9000系列为模块化结构、坚固耐用设计,有本安、隔爆(Ex d )类型和支持HART 、Profibus-PA 、Ff 等现场总线通信以及FDT 开放性平台,适用各种工业过程控制阀的气动执行机构。

关键词:ND9000™;智能电气阀门定位器;原理;应用引言ND 9000™是一种采用32位ARM RISC 微处理器、性能先进、智能和可靠性结合的高端智能电气阀门定位器,是芬兰美卓公司(METSO )旗下美卓自动化的阀门业务的耐莱斯(Neles )公司2003年首发的智能产品。

美卓公司是一家全球化的供货商,以领先的技术为矿山、建筑、自动化、制浆、造纸、电力以及石油、天然气等工业的可持续发展提供支持。

业务机构遍布全球50多个国家,共有雇员约30000人,2012年度的销售额超过75亿欧元,其中美卓自动化分部的年销售额占12%。

2013年10月1日美卓集团被拆分为二个公司,美卓制浆造纸和电力分部将组建新公司维美德(V almet );矿山与建筑,自动化分部则继续在美卓旗下运营。

美卓自动化-耐莱斯研发生产阀门定位器产品由来已久,上世纪七十年代开始有NP 4气动阀门定位器和NE 4电气阀门定位器,1990年推出新的电气阀门定位器NE 7,1996年推出数字式电气阀门定位器ND 800,2001年开始在ND 800基础上研发新一代智能电气阀门定位器,至2003年发布ND 9000系列,2009年增加ND 9000系列的不锈钢外壳隔爆型,到2010年推出增强的故障诊断、在线诊断以及具有鲁棒性、控制性能改善的ND 9000系列新版本,可在metso FieldCare™ 系统或Metso V alve Manager™系统(美卓设备管理解决方案)支持下进行在线诊断的控制阀预测性维护。

艾默生 GULDE 5100 控制阀 数据表

艾默生 GULDE 5100 控制阀 数据表

GULDE 5100控制阀直行程阀产品样本2023年9月GULDE 5100系列直行程控制阀和执行机构采用先进的紧凑型系统设计,外形精巧,结构紧凑,降低了零部件数量和复杂性,简单易用,便于维护。

整套阀门和执行机构符合ASME 标准要求,确保其在各种应用场合都具有优异的稳定性、可靠性和耐用性。

配合GULDE 3800SA 智能阀门定位器使用,可实现无连杆连接,对阀门进行精确可靠的控制,整体坚固耐用,并具有故障诊断报警功能。

此系列产品可广泛应用于控制各种工艺液体、气体和蒸汽。

5100控制阀和执行机构系统采用一体化模块设计,便于客户的应用和选型。

一旦选定了阀体、阀座尺寸和气源压力,便可确定执行机构的规格,不需进行复杂的执行机构选型。

整套控制阀和执行机构系统采用模块化设计,设计优良,在各种规格之间实现了最大程度的零部件共用。

5100执行机构共有总计十二种不同的弹簧组合,以适应各种阀门口径,进而实现多种气源压力选项,更切合用户工况。

使用动态加载填料。

标准配置的5100控制阀系统配有动态加载的PTFE V 型环填料。

动态加载设计有助于对工艺介质进行可靠密封,从而节约用户宝贵的工艺流体,减少排放。

耐用、可靠的动态加载填料系统还能减少维护成本和过程停机时间。

产品特点无需执行机构选型模块化设计,多种气源压力选项使用动态加载填料图1 – 5100控制阀配3800SA智能阀门定位器GULDE 5100控制阀G5100B0CN5100控制阀是单座阀,流体流向为向上流动(抗汽蚀内件为向下流动),采用阀杆导向型阀内件,阀座导向型阀内件或阀笼导向型阀内件。

每种阀门口径均提供非平衡式阀芯结构,非平衡式阀芯结构提供了更好的关闭性能和更大的流通能力;对于金属密封形式,阀内件使用不锈钢材料制成,对于各类腐蚀磨损工况,还提供了增加Stellite 合金硬化层的阀内件备选项;PTFE V 型环阀杆填料是5100控制阀的标准填料,动态加载填料系统提供出色的阀杆密封,且使用寿命更长;全尺寸阀内件和限流阀内件都具有等百分比和线性两种流量特性,用户可以根据自己的工况来任意选择。

ZXQ系列阀门定位器模块使用说明书无商标

ZXQ系列阀门定位器模块使用说明书无商标

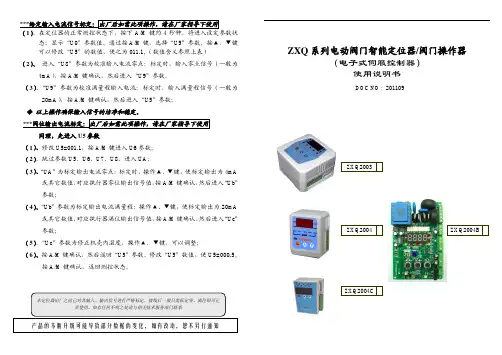

***给定输入电流信号标定:出厂后如需此项操作,请在厂家指导下使用(1)、在定位器的正常测控状态下,按下A/M 键约4秒钟,将进入设定参数状态;显示“U0”参数值。

通过按A/M 键,选择“U5”参数。

按▲,▼键可以修改“U5”的数值,使之为011.1。

(数值含义参照上表) (2)、 进入“U8”参数为校准输入电流零点:标定时,输入零点信号(一般为4mA ),按A/M 键确认,然后进入“U9”参数。

(3)、“U9”参数为校准满量程输入电流:标定时,输入满量程信号(一般为20mA ),按A/M 键确认,然后进入“U5”参数;◆ 以上操作确保输入信号的洁净和稳定。

***阀位输出电流标定:出厂后如需此项操作,请在厂家指导下使用同理,先进入U5参数(1)、修改U5=001.1,按A/M 键进入U6参数; (2)、跳过参数U5、U6、U7、U8、进入UA ;(3)、“UA ”为标定输出电流零点:标定时,操作▲、▼键,使标定输出为4mA或其它数值,对应执行器零位输出信号值,按A/M 键确认,然后进入“Ub ”参数;(4)、“Ub ”参数为标定输出电流满量程:操作▲、▼键,使标定输出为20mA或其它数值,对应执行器满位输出信号值,按A/M 键确认,然后进入“Uc ”参数;(5)、“Uc ”参数为修正机壳内温度,操作▲、▼键,可以调整;(6)、按A/M 键确认,然后返回“U5”参数。

修改“U5”数值,使U5=000.5。

按A/M 键确认,返回测控状态。

ZXQ 系列电动阀门智能定位器/阀门操作器(电子式伺服控制器)使用说明书DOC NO :201109ZXQ2003ZXQ2004 ZXQ2004CZXQ2004B一、概述 (2)二、主要技术指标 (2)三、定位器面板 (3)四、接线方式 (5)五、设定操作方法 (6)六、错误代码列表 (9)附录:其它标定操作(出厂后如需此项操作,请在厂家指导下使用) (9)备注:执行器过热保护、执行器传动齿轮间隙大、电位计传动齿轮间隙大、电位计质量等都会响应为堵转测控程序,所以出现此故障,请先排查执行器与阀门的问题。

Flowserve-Logix MD+智能阀门定位器

Flowserve-Logix MD+智能阀门定位器

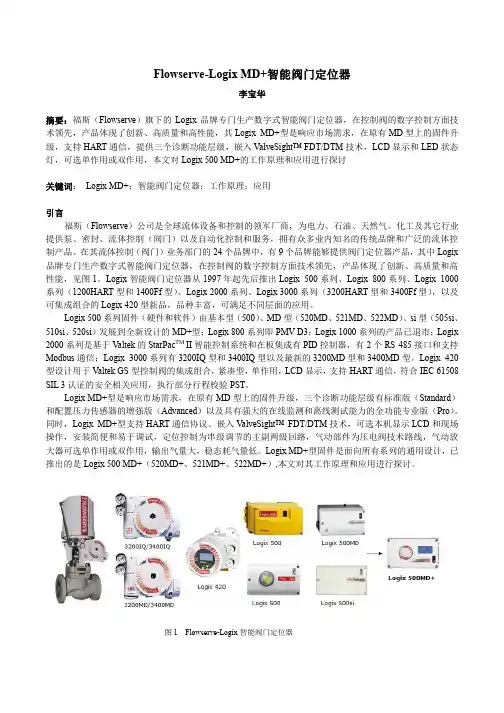

Flowserve-Logix MD+智能阀门定位器李宝华摘要:福斯(Flowserve)旗下的Logix品牌专门生产数字式智能阀门定位器,在控制阀的数字控制方面技术领先,产品体现了创新、高质量和高性能,其Logix MD+型是响应市场需求,在原有MD型上的固件升级,支持HART通信,提供三个诊断功能层级,嵌入V alveSight™ FDT/DTM技术,LCD显示和LED状态灯,可选单作用或双作用,本文对Logix 500 MD+的工作原理和应用进行探讨关键词:Logix MD+;智能阀门定位器;工作原理;应用引言福斯(Flowserve)公司是全球流体设备和控制的领军厂商,为电力、石油、天然气、化工及其它行业提供泵、密封、流体控制(阀门)以及自动化控制和服务,拥有众多业内知名的传统品牌和广泛的流体控制产品。

在其流体控制(阀门)业务部门的24个品牌中,有9个品牌能够提供阀门定位器产品,其中Logix 品牌专门生产数字式智能阀门定位器,在控制阀的数字控制方面技术领先,产品体现了创新、高质量和高性能,见图1。

Logix智能阀门定位器从1997年起先后推出Logix 500系列、Logix 800系列、Logix 1000系列(1200HART型和1400Ff型)、Logix 2000系列、Logix 3000系列(3200HART型和3400Ff型),以及可集成组合的Logix 420型新品,品种丰富,可满足不同层面的应用。

Logix 500系列固件(硬件和软件)由基本型(500)、MD型(520MD、521MD、522MD)、si型(505si、510si、520si)发展到全新设计的MD+型;Logix 800系列即PMV D3;Logix 1000系列的产品已退市;Logix 2000系列是基于V altek的StarPac TM II智能控制系统和在板集成有PID控制器,有2个RS 485接口和支持Modbus通信;Logix 3000系列有3200IQ型和3400IQ型以及最新的3200MD型和3400MD型。

SVI_II_AP智能电气阀门定位器的原理和应用

SVI_II_AP智能电气阀门定位器的原理和应用

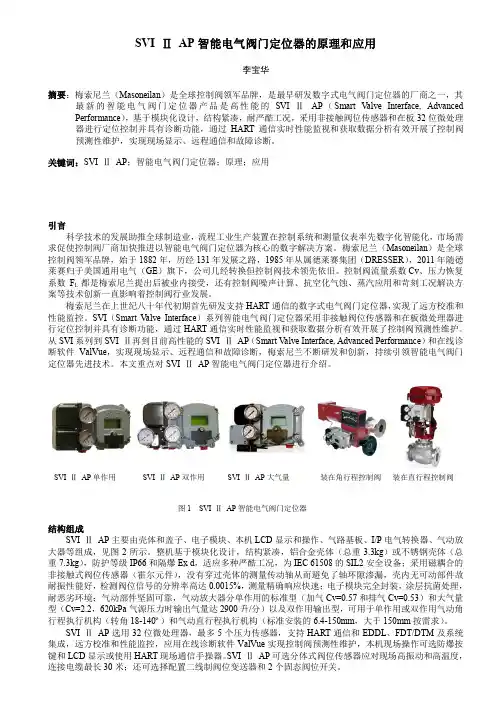

SVI Ⅱ AP 智能电气阀门定位器的原理和应用李宝华摘要:梅索尼兰(Masoneilan )是全球控制阀领军品牌,是最早研发数字式电气阀门定位器的厂商之一,其最新的智能电气阀门定位器产品是高性能的SVI Ⅱ AP (Smart V alve Interface, Advanced Performance ),基于模块化设计,结构紧凑,耐严酷工况,采用非接触阀位传感器和在板32位微处理器进行定位控制并具有诊断功能,通过HART 通信实时性能监视和获取数据分析有效开展了控制阀预测性维护,实现现场显示、远程通信和故障诊断。

关键词:SVI Ⅱ AP ;智能电气阀门定位器;原理;应用引言科学技术的发展助推全球制造业,流程工业生产装置在控制系统和测量仪表率先数字化智能化,市场需求促使控制阀厂商加快推进以智能电气阀门定位器为核心的数字解决方案。

梅索尼兰(Masoneilan )是全球控制阀领军品牌,始于1882年,历经131年发展之路,1985年从属徳莱赛集团(DRESSER ),2011年随徳莱赛归于美国通用电气(GE )旗下,公司几经转换但控制阀技术领先依旧。

控制阀流量系数Cv 、压力恢复系数F L 都是梅索尼兰提出后被业内接受,还有控制阀噪声计算、抗空化气蚀、蒸汽应用和苛刻工况解决方案等技术创新一直影响着控制阀行业发展。

梅索尼兰在上世纪八十年代初期首先研发支持HART 通信的数字式电气阀门定位器,实现了远方校准和性能监控。

SVI (Smart V alve Interface )系列智能电气阀门定位器采用非接触阀位传感器和在板微处理器进行定位控制并具有诊断功能,通过HART 通信实时性能监视和获取数据分析有效开展了控制阀预测性维护。

从SVI 系列到SVI Ⅱ再到目前高性能的SVI Ⅱ AP (Smart V alve Interface, Advanced Performance )和在线诊断软件ValVue ,实现现场显示、远程通信和故障诊断,梅索尼兰不断研发和创新,持续引领智能电气阀门定位器先进技术。

智能阀门定位器YT-3300系列使用说明书

智能阀门定位器YT-3300系列使用说明书

智能阀门定位器YT-3300,YT-3350系列使 用 说 明 书YTC V.1.05- 目 录(硬件)-说明书概要3安全注意事项和产品保证内容及保证期限3产品简介4主要特征和功能4铭牌内容和说明5型号标记方法6主要参数7内部结构8防爆认证9安装10注意事项10直行程产品外形尺寸图10角行程产品外形尺寸图11 YT-3300L的安装12 YT-3300L的安装例图 12利用支架安装YT-3300L12 YT-3300L无管路连接型的安装15 YT-3300R的安装16利用支架安装YT-3300R16气管连接17注意事项17使用的空压条件17接管的条件17执行机构和气管的连接17电源连接18注意事项18输入信号以及输出信号端子的连接18限位开关端子的连接19自动/手动开关20 PTM, HART选项模块的安装20- 目 录 (软件)-自动设定和基本操作方法22按钮说明22正常运行模式(RUN模式)的说明23自动设定 (AUTO CAL)23自动设定1 (AUTO 1) 24自动设定2 (AUTO 2)24自动设定HF (AUTO HF) 24手动模式(MANUAL)24参数模式 (PARAM)25死区(dEAdZONE)设定25 P 值设定(KP)25I 值设定(KI)25D 值设定(KD)25P_ 值设定(KP_)26 I_ 值设定(KI_)26 D_值设定(KD_)26 BIAS值设定26 KF值设定26手动设定模式 (HAND CAL)26手动设定模式的种类26阀门的零点和量程的设定26阀位反馈信号的零点和量程设定27按行程百分比降低阀门量程(PE TRIM)27设定反馈信号的正/反输出信号(TR_NORM/REV)28 HART通讯的正/反输出设定( HT NORM / REVS )28阀门模式(VALVE)28动作模式的变更 (ACT)28流量特性的变更 (CHAR)29用户自定义流量特性的设定 (USER SET)29正作用阀门紧密关闭功能的设定 (TSHUT OP)29反作用阀门紧密关闭功能的设定 (TSHUT CL)29分程控制 (SPLIT)30用户自定义零点信号设定(CST ZERO)30用户自定义量程信号设定(CST ENd)30角度补偿模式 (ITP OFF/ON)30查看模式(VIEW)31错误警告代码32主程序软件导航图33智 能 阀 门 定 位 器 YT-3300,YT-3350系列说明书概要感谢选用我公司产品。

电气阀门定位器YT系列 电气阀门定位器智能反馈模块 详细调试说明

电气阀门定位器YT系列 电气阀门定位器智能反馈模块 详细调试说明

电气阀门定位器智能信号模块使用调试方法一、模块简介(电气)阀门定位器智能模块是新一代电气阀门定位器信号处理模块。

与电气阀门定位器配套使用,能够提高定位器的使用性能,并为远端控制系统提供精确的阀门开度信号。

模块采用新一代全数字技术研制,并采用全进口元件制作,具有精度高、抗干扰能力强、工作稳定等优点。

内部设计有LED 工作状态指示,可以方便的识别模块的工作状态,并可以完全免工具进行精确调整。

一、电气连接如图所示,EP端为定位器指令输入端,用于输入4~20mA的指令信号。

PTM端接直流24V稳压电源,如串接电流表或电流传感器,可观察到电流变化。

注意事项:PTM端必须接直流稳压电源,严禁使用未经整流稳压的电源。

推荐使用直流24V开关稳压电源。

二、使模块正常工作当电气连接完成后,模块默认进入正常工作状态。

如由于运输等原因模块反馈信号偏差超出允许范围,可参照下面的“调试方法”进行调整。

三、调试方法1.电气连接分别在EP端和PTM端连接好4~20mA输入信号和24V直流稳压电源,并串接好电流表(或万用表直流100mA电流档)以便观察PTM端反馈信号电流。

注意事项:尽量不要直接连接DCS系统调试,除非能确保DCS系统是绝对完好,以便尽快完成智能模块的调试。

观察电流表读数:此时电流表读数应为4mA左右至20mA左右之间任意一个数值。

2.使模块进入调试状态按住如上图所示最右边一个按键不放,待模块上的指示灯亮起,然后放开该按键,指示灯闪烁即表示模块已进入调试状态。

观察电流表读数:此时电流表读数应为4mA,如有偏差,可按“+”或“-”键调整电流,使电流值符合要求。

3.反馈信号4mA(0%)位置调整调整EP端输入信号大小,使阀门处于需要反馈4mA信号(即0%)的位置。

按“+”或“-”键调整电流,使电流值符合要求,然后按一下上图所示最右边的按键。

观察电流表读数:如电流表读数从4mA跳至8mA左右,即表示需要反馈4mA信号(即0%)的位置已确认完毕。

ipe阀门排气控制器说明书

ipe阀门排气控制器说明书

ipe阀门排气控制器说明书基本原理:ipe智能电磁阀控制箱用于连续控制12路输出的不间断循环运行,12路负载均为电磁阀,每个时间段只有一个电磁阀带电,其他均不能带电,并保持带电的电磁阀工作一定时间长度,然后停止。

中间间隔固定时间后下一路输出运行,电磁阀工作一定时间长度,然后停止。

一次自动循环往复。

并具备手动运行功能,自动切换到手动模式,单路点动运行。

ipe阀门排气智能控制器FZ7528 RS485信号输入,四路4-20mA输出FZ7528智能控制器,电源、通讯、输入之间全隔离设计保证了产品的可靠性和信号采集的稳定、抗干扰等性能,完善的隔离设计理念非常适合工业现场的复杂工况,长期稳定性好。

现场可编程输入信号类型方便安装、维修替换、减少备品备件。

和传统的PLC+隔离器的输出模式比较;减少了两次转换误差。

#输出:通道数: 4输出类型: 电流输出电流有效范围 4~20mA输出电流*范围0~22mA输出负载能力360Ω输入之间隔离电压: 1500VAC通信、输入、电源之间隔离电压: 1500VAC响应速度≤10mS#通讯:网络: RS485可设定地址范围: 1~31波特率:1200、2400、4800、9600、1920038400、57600、115200*通讯距离: 1.2 公里通讯协议: MODBUS RTU、ZPBUS数据格式:1 起始位 8 数据位无校验 1 停止位RS485 驱动能力: 64 个节点输出电流控制值:支持 MODBUS RTU 协议的3、6、16 号命令码写电流输出保持寄存器:4000~20000 对应4~20mA 实际输出电流扩展输出范围:0000~22000 对应 0~22mA 实际输出电流输出分辨率:≤1.5uA#环境要求:工作温度: -10~70℃存储温度: -40~85℃湿度: 5 ~ 95%(无凝结)#电源:工作电源: 15~30VDC10~24VAC功耗: 1W双电源供电: 支持排气智能阀门控制器说明书专注于污水处理工艺,主要有以下特点:1).系统可连续运行,完全可以模拟污水处理厂实际运行状况,具有高度的工程真实性。

rotork IQ IQT 系列 智能型电动阀门执行机构 说明书

rotork IQ IQT 系列 智能型电动阀门执行机构 说明书
详见出版物S310E。
7
智能通信-终身支持
终身支持
Rotork知道我们的用户需要技术支 持。工厂停工、延迟调试计划和不 恰当维护的费用和高额罚款,不允 许无效的支持。通过IQ-IrDA(红外 线数据协议)通讯和内置数据记录 器,IQ系列现在可以提供完整的产 品服务,包括分析和配置。Rotork有 完善的全球服务网络,用户可随时 获得专家的建议。
Rotork Controls Ltd, Bath, UK
2
Rotork Controls Inc, Rochester, USA
Байду номын сангаас
Rotork IQ 智能型阀门执行机构- 精益求精
Rotork经过实验和测试的IQ系列智能型 电动阀门执行器现得到了进一步的发 展,新增加了角形程的IQT电动执行器 保留了IQ名扬四海的特性,如Rotork独 有的双密封系统和"非侵入式"红外设定 功能。
和相对位置的力矩分布情况。 内置数据记录器可记录操作、警 报和阀门力矩分布数据,可提 供宝贵的操作运行状况和运 行条件的信息。
IQ现在为阀门执行机构提供了一 系列强大无比的卓越特性,包括:
● 适合各种多转式和角行程阀门 ● 三相、直流和单相电源执行器
● 标准功能的内置数据记录器
● 兼容IrDA标准,通过PC对执行 器进行就地和远程分析。
IQ过热防护 在电机线圈内装有两个温度调节器,用以直 接检测线圈的温度。如果线圈过热, 可将执行器的控制电路断开。
IQT过热防护 在环形的变压器线圈中有两个温度调节器, 以提供全面的电机电源模块保护。
自动自检测和诊断功能 (ASTD) 在任何时刻,一旦执行器接通电源, 它将自动检测操作电路,以确保正确 的操作。对于很少发生的设备故障, 可以被诊断出来并以图标方式自动显 示在屏幕上,同时执行器的电动操 作将被禁止,以便于现场维护。

阀门远程控制解决方案

阀门远程控制解决方案

阀门远程控制解决方案随着科技的不断发展,阀门远程控制成为一种趋势。

阀门远程控制的主要目的是实现对阀门的远程监测、控制和调节,并且能够进行远程数据采集和故障报警等功能。

下面将介绍一个基于物联网技术的阀门远程控制解决方案。

首先,阀门远程控制方案需要使用无线传感器网络技术实现对阀门状态的实时监测。

通过在阀门上安装传感器,可以实时采集阀门的开关状态、温度、压力等信息,并将这些数据通过无线网络传输到监控中心。

在传感器网络中,采用低功耗的无线传输协议,以延长传感器节点的电池寿命。

其次,阀门远程控制方案需要使用云平台来实现数据的存储和管理。

将传感器采集的数据通过云平台进行处理和分析,可以实现对阀门状态的监测和预测。

同时,云平台还可以提供数据可视化的功能,使用户可以实时了解阀门的运行情况。

此外,阀门远程控制方案还可以结合人工智能技术实现对阀门的自动调节和优化控制。

通过对历史数据的分析和建模,可以实现对阀门开度的自动调节,以实现对管道流量和压力的控制和优化。

同时,还可以利用人工智能技术对阀门故障进行预测和诊断,提前进行维护和修复,以减少故障发生的次数和影响。

最后,阀门远程控制方案还需要考虑到安全性和可靠性的问题。

在数据传输过程中,需要采取加密和认证等技术手段,以确保数据的安全性。

同时,还需要实现数据冗余和备份,以保证数据的可靠性和可用性。

综上所述,基于物联网技术的阀门远程控制解决方案可以实现对阀门的远程监测、控制和调节。

通过无线传感器网络技术、云平台和人工智能技术的应用,可以实现对阀门状态的实时监测、数据的存储和管理以及阀门的自动调节和优化控制。

同时,还需要考虑到安全性和可靠性的问题,以确保系统的安全运行。

这样的解决方案可以提高阀门的自动化程度和管理效率,减少人工干预和故障的发生,从而提高工业生产的安全性和可靠性。

新型智能控制隔膜阀的设计及应用

新型智能控制隔膜阀的设计及应用
了 阀 门 的流 量 系 数 , 少 了流 体 阻 力 , 使 研 制 的 隔膜 减 并 阀具 有 稳 定 的近 等 百 分 比流 量 特 性 ,满 足 了智 能控 制
智 能控 制 隔 膜 阀采 用 一 种 智 能 控 制 器 和 不 锈 钢 气 动 隔膜 阀 组 合 , 结 构 如 图2 图3 示 。 其 、 所
Zunbi gog u a ◆ hage i yn y Yn 装备应用与研究I y n I
新型智 能控制 隔膜 阀的设 计及应用
孙 安远
( 州希 伯 伦 流 体设 备有 限公 司 , 江 温 州 3 5 2 ) 温 浙 2 0 5

要: 通过 对新 型 智能控 制 隔膜 阀 的结构 、 技术 原理 的 阐述及 与传 统 产 品的 比较 , 为该 产 品 的应用 将会 有 利于 认
l一膜 片 l一阀体 1 2
机 电信息 2 1 年第 2 期总第 25 00 9 7 期 3 1
l 备 用 研 ◆hneno n 装 应 与 究 zaby Y guau ug ignYY j i i
位 置控制
位置 控制
外壳
传 感器 ( 监测 压力 , 量 , 流 聚 四氟 乙烯层 紧 实 复合 的
两 层 新 型 隔膜 阀 复 合 膜 片 , 有 长 寿 命 、 腐 蚀 、 封 具 耐 密
图 1 智 能 控 制 隔膜 阀 的工 作 原 理框 图
12 智 能 控 制 隔 膜 阀的 结 构 与 动 作 .
度 高等特 点; 过对隔膜 阀阀门流道的优化设计 , 通 增大
制 药生产 中产 品质量 的控 制 。 关键词 : 智能控 制隔膜 阀; 作原理 ; 工 结构 ; 比较优 势
目前 广 泛 应 用 于 制 药 、 物 、 品 等 生 产 系 统 中 的 生 食 气动 、 动 、 手 电动 隔 膜 阀大 多 仅 起 开 关 作 用 , 能 有 效 不 地 精 确 控 制 管 路 中流 体 的 流 量 、 力 , 线 可 控 制 性 能 压 在 比较 差 , 膜 片 寿 命 短 ( 闭 次 数 仅 2 次 左 右 ) 影 响 且 启 万 , 了对产 品 质 量 的 有 效控 制 。 基 于 上 述 老 产 品 的 不足 ,本 公 司 开 发 出一 种 新 型 的智 能控 制 隔膜 阀 ,其 主 要特 点 :智 能 阀 门 定 位 器 提 高 了 隔 膜 阀调 节 性 能 、 度 和 阀 门 定 位 精 器 自诊 断 能力 , 约 耗 气 量 并 实 现 了对 隔 膜 阀 的 节 预 见 性 维 护 ,保 证 了生 产 安全 可靠 ; 开 发 的 由增

阀门定位器.模块使用说明书

阀门定位器.模块使用说明书

ZXQ系列电动阀门智能定位器/阀门操作器(电子式伺服控制器)使用说明书DOC NO:201109ZXQ2003ZXQ2004BZXQ2004ZXQ2004C目录一、概述 (2)二、主要技术指标 (2)三、定位器面板 (3)四、接线方式 (5)五、设定操作方法 (6)六、错误代码列表 (9)附录:其它标定操作(出厂后如需此项操作,请在厂家指导下使用) (9)如顾客所购买的是本公司Z型(机电一体)执行器,部定位器无需对执行器转角标定,接线无误即可正常使用。

ZXQ系列电动阀门智能定位器是以工业单片机为核心的智能信号采集控制系统,体积小巧,可选择安装在电动执行器的接线盒或以DIN导轨方式固定在外,能直接接收工业仪表或计算机等输出的4~20mA DC信号(其它输入信号类型可在出厂前定制),与电位器反馈的电动执行器配套对各种阀门或装置进行精确定位操作,能对电动执行器的转角(或位移)进行自由标定,同时输出4~20mA DC的执行器转角位置(或位移)反馈转换信号,可精确设定执行器转角位置的下限限位值和上限限位值,定位器采用3个按键操作,9个LED灯可直接显示定位器模态,4位数码LED通过按键切换显示阀位实际开度值、阀位设定开度值、定位器壳温度,操作方便。

●控制精度:0.1%~3.0%(通过U4参数可调)●可接电动执行器反馈信号:电位器500Ω~10KΩ●可接收外部控制信号(DC):4~20mA (1~5V、0~10V、开关量等出厂前定制)●输入阻抗:250Ω;●通过修改U1参数可设定:①DRTA/正动作,RVSA/逆动作模态②输入信号中断时“中断”模态—OPEN(开)、STOP(停)、SHUT(闭) ●可选:可控硅输出(AC,1000V,25A)●输出执行器位置信号:低漂移输出4~20mA DC对应执行器全闭至全开,信号完全与输入隔离(光电隔离),输出负载≤500Ω●环境温度:0~80℃,相对湿度:≤90%RH●有超温保护功能: 定位器壳温度≥70℃时,定位器停止对执行器的开闭控制●外形尺寸:ZXQ2003→77mm(底面长)×76mm(底面宽)×51mm(高/厚);ZXQ2004→74 mm(底面长)×57mm(底面宽)×45mm(高/厚)ZXQ2004B→119mm(底面长)×76mm(底面宽)×26mm(高/厚)ZXQ2004C→62mm(底面长)×48mm(底面宽)×26mm(高/厚)●可通过按键自由标定输入信号所对应执行器的动作区间(一般标定为电动执行器全闭、全开位置)●可设定最大阀位限制值与最小阀位限制值●密码锁,防止误操作●防执行器频繁启动功能●带故障报警代码指示功能(E-0X)●按输入信号和执行器转角位置进行智能步距调整精确定位■参照下图定位器接线端子和定位器外壳上的接线图连接好电动执行器和电源连线,注意连接时的极性,为减少电机干扰,应将电动执行器的电机控制线和反馈信号线分开走线;定位器的弱电信号线应尽量短些,若必须使用较长的连线时,应采用屏蔽信号线,外屏蔽与控制柜外壳妥善接地。

智能阀控制原理

智能阀控制原理

智能阀控制原理智能阀是一种利用现代科技手段实现自动控制的设备,能够根据预设的条件和要求对流体进行精确的控制。

智能阀控制原理是基于传感器、执行器和控制器的协同作用,通过感知环境和信号输入,实现对阀门的自动控制和调节。

一、传感器智能阀的控制原理首先要依靠传感器对环境和流体的参数进行感知和监测,以获取准确的输入信号。

常用的传感器有温度传感器、压力传感器、流量传感器和位移传感器等。

这些传感器能够将环境和流体的状态转化为电信号,并传输给控制器进行处理。

二、执行器执行器是智能阀控制原理的关键部分,负责根据控制信号驱动阀门的开启和关闭。

常见的执行器包括电动执行器、气动执行器和液动执行器等。

其中,电动执行器通过电能转化为机械能,通过驱动装置控制阀门的开闭;气动执行器则通过气动装置控制阀门的运动;液动执行器则通过液压装置实现对阀门的控制。

三、控制器控制器是智能阀控制原理的核心部分,负责接收传感器的信号,并根据预设的条件进行处理和判断,最后输出控制信号给执行器。

控制器可以根据不同的需求采用不同的控制算法,如PID控制算法、模糊控制算法和自适应控制算法等。

控制器的设计和优化能够实现对阀门的精确控制和调节。

四、智能化特性智能阀的控制原理还具备一些智能化特性,使其能够更好地适应实际应用场景和需求。

例如,智能阀可以具备自学习功能,通过学习和分析历史数据,不断优化控制算法,提高阀门的自适应能力。

同时,智能阀可以与其他设备和系统进行联动,实现自动化生产和智能化管理。

智能阀控制原理的应用非常广泛。

在工业领域,智能阀可以应用于各种工艺流程中,实现对液体、气体和蒸汽等流体的精确控制。

在建筑领域,智能阀可以应用于供暖、空调和给排水系统中,实现能源的节约和环境的保护。

在农业领域,智能阀可以应用于灌溉系统和农机设备中,实现对水资源的合理利用和农作物的高效生长。

智能阀控制原理是基于传感器、执行器和控制器的协同作用,通过感知环境和信号输入,实现对阀门的自动控制和调节。

电动阀门智能定位器模块使用说明书概要

电动阀门智能定位器模块使用说明书概要

电动阀门智能定位器模块使用说明书天津通诺科技一、面板说明1、按键功能说明1〕A/M键:手/自动模式切换;手动模式下按2秒进入标定模式、标定模式下标定结果的存储和确认等;2〕▲键:手动模式下控制电机正转;标定模式下做累加键使用;3〕▼键:手动模式下控制电机反转;标定模式下做递减键使用;自动模式下按2秒进入初始化模式2、液晶显示说明〔参考表1〕〔1〕手动模式下,显示阀门相应开度,显示范围不受~的限制;〔2〕自动模式下,正常状态显示当前阀门开度,显示范围不受~的限制;〔3〕标定模式下,各显示具体含义见标定功能说明;3、状态LED显示说明1〕OPEN:电动执行器控制输出电路“开〞输出有效;2〕SHUT:电动执行器控制输出电路“闭〞输出有效;二、性能参数1、控制精度:0.1%~1.0%〔可设置〕2、工作功耗:<10W3、工作电压:交流100~240V,交流24V4、电动执行器反响电位器:500欧姆~10K欧姆15、输入信号:4~20mA,0-10V,1-5V6、输入阻抗:250欧姆7、输出信号:4~20mA,0-10V,1-5V8、输出信号负载:≤ 450欧姆9、环境温度:-20°C~70°C10、环境湿度:≤80%RH11、三、关于一键标定的说明1、在自开工作状态下,按下▲键4秒钟,自动进入自动标定状态。

2、进入自动标定后,电机将自动转到最小转角位置,进行最小转角标定。

延时5秒钟后,电机自动转到最大转角位置,进行最大转角标定。

3、自动标定结束后,自动回到正常工作状态,电机将自动转到标定前的位置。

2三、标定操作在手动状态下,按住A/M键5秒进入参数标定状态按A/M键按▼键显示方向标定〞进入标定.〞按A/M键按A/M键最终确认相位按▼键显示电机自动标定〞开始自动标定〞按A/M键按A/M键按▼键显示电机手动标定进入关阀标定按A/M键按A/M键,存储关阀位置按▼键显示电机手动标定按A/M键显示无信号设定按A/M键显示精度设定按A/M键退出标定状态,回复到正常运行状态按▼键正反相切换按A/M键标定结束按▲,▼键调关阀位置按▲,▼键调开阀位置按▼键三无种信位号置模切式换按A/M键按▼键改变精度按A/M键31、标定模式进入:手动模式下,按 A/M键并保持2秒,将进入标定模式;2、相位标定:〔1〕显示当前实际相位设置,如是正相模式那么显示“电机正向〞,反相模式那么显示“电机反向〞,等待按键输入,按下A/M 键将跳过本标定进程,直接进行到步骤〔4〕,按下▼键将进入本标定进程,进入步骤〔2〕;2〕当前实际相位的前面将显示一个星号,按下▼键将进行正反模式的切换。

基于MCS-51单片机的智能电动阀门控制器

基于MCS-51单片机的智能电动阀门控制器

2 .4 闷门位,反馈输出电路 根据功能需求 本控制器兼容了模拟控制 方式,阀门位置的反馈也是通过4- 20mA 电 流信号传翰出去的. 产生 4- 20mA 电流信 号 通常有两种方法,一是采用专 用芯片 ,如 A D694 等, 二是采用分离元件〔 普通运放、电 阻) 。前者的集成度高, 专用性强, 但是价格 高 后者的唯一强项就是价格实惠, 对控制产 品成本、 提高产品的竞争力是非常有利的。 我 们对二者都做了试用的电路 , 经过长时间的使 用和侧试, 我们所设计的用分离元件实现4 20MA 电流信号模块的方案完全符合产品的要 求。图3 展示 了由D / A 转换器、电压控制 电流撩等几部分构成的阀门位置反馈输出电
加 了 R S - 4 85 通信 接 口。
2 硬件电 设计 路的
2. 1 单片机应用系统的设计 从产品开发周期和成荆内 角度考虑, 本控制 器采用89C55WD 单片机作为核心。89C55WD 是一个低功耗、高性能 CMOS8 位微处理器, 带有 20 K 字节的片内可编程闪存, 6 字节 25 RAM , 最为重要的是其内部有一 .个可编程控 制的 “ 看门狗’电路 , 非常适合于工业控制应
翩 路 拟
S}NzTC00Y >IN &EIJ13 ,~ C }. oEC } t _ oE
基 于
了技 术
MCS - 51 单 片 机
(1 . 浙江机 电职业技术 学院 杭州
的智 能 电 动 阀 门控 制 器
杭州 3 10053)
朱荔 ’ 吴宁 胜2 31 00 53 2- 浙江商业职业技术学院
摘 要: 阀门是管道系统中应用最广泛的执行机构。随着机电一体化技术和计算机控制技术的发展 , 实现阀门的数字化,智能化和网 络化己经变得十分迫切. 设计了一种基于MCS - 51 单片机的智能电动阀门控制器, 给出了 硬件设计、部分软件流程图及控制方法。采 用了智能控制、自校正、自 诊断和数字通信等技术 , 提高了系统的实时性和可靠性。实现了电动阀门的数字化、智能化和网络化。 关键词 智能 电动阀门 单片机 RS - 485 总线 中圈分类号 :TP 215 文献标识码: A 文章编号 :1672- 3791(2007)09(c卜0096- 02 电阻与传感齿轮同轴安转, 由齿轮的转动来带 动电阻的改变, 也就是将直线位移转换为角位 移。导电橡腔电位器接在 图2 的1 6 插座。

智能型阀门电动执行机构控制器的研制

智能型阀门电动执行机构控制器的研制
王 晓明 , 大为 , 力 , 刘 孙 张 云
( 尔 滨 工 业 大 学 电磁 驱 动 与控 制研 究所 , 龙 江 哈 尔 滨 10 0 ) 哈 黑 5 0 1
摘要 : 绍了一种具有新型的阀 门电动执行机构 的智 能控制器的设计 与开发。该控制器采 用 D P作 为主控制单元 , 介 S 采 用矢量控制策略控 制感应 电动机 , 成了一个集本地控制 、 程控制 、 态指 示等 功能于一体 的智能 系统 , 用于各 类 组 远 状 适
1 系 统 控 制 策 略
系统的硬件 原理 图如 电动执 行机构 在运 行 中 , 要求 有快 速 开 启和 制动 响 应, 阀门的定位精 度要求高 , 并且 在控制过程 中, 需要保 持 良好 的转矩控 制 , 因此控制 策略 的选择关 系 到系统 的整体 控 制性 能。为解决交流 电机转矩控制问题 ,0世纪 7 2 0年代初 由 Ba— i s ck heF首先提出 了的异步电机 的矢 量控制理论 , 其原理 图如 图
p o i e i ne r td u cin f o a —o t l n e t — o t la d C h w t e s t fv v .T e s se i a p ia l o rv d d w t itg ae s fn t s o c c n r d rmo e c nr n a s o t eo a e h y t m p l be t h o l l oa o n h a l s c
工 业控 制 阀 。
关 键 词 : 量控 制 ; 动执 行 机 构 ; S ; 门 矢 电 DP阀
中 图分 类 号 :H14 T 3
文献标识码 : A
文 章 编 号 :0 4— 6 4 20 ) 1 0 2 0 10 9 1 (0 8 0 — 0 2— 2

智能阀门定位器控制方法的探究

智能阀门定位器控制方法的探究

智能阀门定位器控制方法的探究发布时间:2022-03-16T03:34:33.969Z 来源:《科学与技术》2021年30期作者:曾进敏[导读] 智能阀门定位器的控制电路中自带微处理芯片曾进敏东莞市水务集团供水有限公司广东东莞 523000摘要:智能阀门定位器的控制电路中自带微处理芯片,其可以对系统以及自调节阀阀杆反馈传来的阀门开度电信号进行有效接收,然后再利用A/D转换输入控制芯片对接收的信号进行运算比较,进而根据输出偏差信号来对电磁阀进行有效控制,同时还要根据调节阀执行机构的压缩空气量对活塞杆的推动方向进行控制和指导,以便可以准确定位阀芯,使阀门系统保持正常的运转。

本文主要采用AMESim/Simulink联合仿真系统来对智能阀门定位器控制工作原理进行深入分析,以便为促进该阀门系统的进一步推广和应用提供可靠的参考依据。

关键词:智能阀门;定位器;控制方法;研究分析在初轧厂加工生产过程中,均热炉是不可缺少的重要设备之一,其通过高温空气燃烧技术,可以实现对烟气余热的极限利用,最大化降低NO排放,但在均热炉日常运行使用过程中,炉温控制的能源利用率和温度控制的稳定性却与烟道控制有着直接的影响,因此,要想确保均热炉的正常应用性能,使其温控达标率以及故障发生几率、能源利用率等均达到标准要求,前提条件就是要在炉排烟风门控制系统设计中积极引入智能阀门定位控制器,以便实现对烟道的有效控制。

1.控制方法分析为了进一步了解和掌握智能阀门定位器的控制方法,应充分利用AMESim软件功能生成Simulink所需的S函数,然后依据这些函数构建气动系统模型,进以达到联合建模与仿真的目的,模型共分为两种形式,即无PID控制的系统模型和带有模糊自整定PID控制的气动系统模型。

另外,阀门定位器现使用的执行机构为直行程气缸,该气缸行程为0. 3 m、气源压力为0. 7 MPa,传动齿轮直径为60 mm、活塞直径为200 mm、活塞杆直径为42 mm。

一种阀门控制系统及控制方法

一种阀门控制系统及控制方法

一种阀门控制系统及控制方法标题,一种智能阀门控制系统及其控制方法。

随着工业自动化的发展,阀门控制系统在工业生产中扮演着越来越重要的角色。

一种智能阀门控制系统的设计和应用对于提高生产效率、降低能源消耗以及保障工业生产安全具有重要意义。

本文将介绍一种新型的智能阀门控制系统及其控制方法,以期为工业生产提供更高效、更可靠的阀门控制解决方案。

智能阀门控制系统采用先进的传感器技术和控制算法,能够实现对阀门的精准控制和监测。

该系统以工业控制器为核心,通过与传感器、执行器等设备的联动,实现对阀门的开启、关闭、调节等操作。

与传统的手动或简单自动控制系统相比,智能阀门控制系统具有更高的自动化程度和精度,能够更好地适应复杂的工业生产环境。

在控制方法方面,智能阀门控制系统采用先进的控制算法,能够根据实时的工艺参数和生产需求对阀门进行智能调节。

例如,系统可以根据流体的压力、温度等参数实时调整阀门的开启程度,以确保流体在管道中的流动稳定和均匀。

此外,系统还可以实现对多
个阀门的联动控制,以满足复杂工业生产过程中的多变需求。

智能阀门控制系统的应用范围非常广泛,例如在化工、石油、天然气、水处理等行业都有着重要的应用价值。

通过使用智能阀门控制系统,工业生产企业可以提高生产效率,降低能源消耗,减少人工操作,提高生产安全性,从而为企业的可持续发展提供有力支持。

总之,一种智能阀门控制系统及其控制方法的设计和应用对于工业生产具有重要意义。

随着科技的不断发展和进步,相信智能阀门控制系统将会在工业生产中发挥越来越重要的作用,为工业生产带来更高效、更可靠的阀门控制解决方案。

阀门电动执行器控制模块设计

阀门电动执行器控制模块设计

阀门电动执行器控制模块设计
一、引言
二、设计目标
本设计的目标是实现阀门电动执行器的控制功能,包括远程控制、状态反馈以及安全保护等。

同时,要考虑到系统的可靠性和稳定性,并尽量减少功耗。

三、硬件部分设计
1.电源电路设计
2.控制电路设计
控制电路是阀门电动执行器的核心部分,它包括电机驱动电路、控制信号输入电路等。

电机驱动电路一般采用MOS管或者IGBT,输入控制信号可以由PLC、DCS或者远程监控系统发出。

3.信号采集电路设计
四、软件部分设计
1.状态监测与控制算法设计
2.通信协议设计
3.软件测试与调试
软件测试是保证阀门电动执行器控制模块工作正常的关键环节。

通过对软件进行调试和测试,可以发现和解决潜在的问题,确保系统的稳定性和可靠性。

五、系统安全保护设计
六、系统性能测试
为了验证阀门电动执行器控制模块的性能,需要进行全面的性能测试。

主要包括静态性能测试和动态性能测试,通过测试结果可以评估系统的功
能和性能是否达到设计要求。

七、总结
通过阀门电动执行器控制模块的设计,可以实现阀门的自动控制和远
程监测,提高系统的可靠性和稳定性。

同时,要注意选择合适的硬件和软
件组件,并采用合适的安全保护措施,确保系统运行的安全性。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

一种新型智能阀门控制模块的介绍
概述
DSM模块式智能电动阀门控制器,采用先进的微处理技术,高集成IC芯片以及长寿命功率输出器件,接受来自上位仪表的DC4~20mA的调节信号和下位电动执行机构DC4~20mA 的阀位反馈信号(或电位器的“三线”信号),输出“开”和“关”信号,实现对阀门开度的控制与调节。

DSM模块式智能电动阀门控制器,具有数字设定、显示、限位、电机堵转保护、断线报警及阀门自校等先进功能。

能可靠、稳定、精确地控制阀门、风门及挡板等调节结构。

可广泛应用于发电、冶金、石油、化工等领域。

DSM模块式智能电动阀门控制器不但可与单相交流电机的执行器配用(如DKJ和DKZ电动执行机构),而且还可以与三相交流电机的执行机构、电动装置配用。

DSM模块式智能电动阀门控制器与传统的电动阀门配合使用后,在可靠性、稳定性、精确度等方面能提高几倍以上,为改造和提高老式电动执行机构带来了新的生机。

主要特点:
●智能校准:对阀位开度和阀位输出电流的“调零”和“调满”校准时,无需调整电位器、无需用基准测量仪表进行复杂的调试,只要在阀门的实际的“全关”和“全开”位置各按一次按键,便以新设定的区间自动准确的修正为0-100%和DC4-20mA。

●可数字设定阀门电动区的参数,过冲最小,稳定性好、控制精度高。

●开向自由:改变阀门开向和阀门作用方式时,无需更换任何接线,通过按键设定即可完成。

●智能步距:可避免振荡或过“冲”现象,提高控制精度。

●超强的检错报警功能:执行器一旦发生故障时,智能化检错报警功能能自动检错和报警,显示执行器的故障原因,准确指示执行器的运行状态。

根据不同的故障原因,显示不同的报
警信号,将大大缩短用户排除故障所需的时间,尽快将执行器恢复到正常工作状态。

●自动相位保护:以前,在现场接线,必须保证提供给执行器的三相交流电的相序正确,因为一旦相序错误,就会造成电机不正确的转动,进而损伤阀门和执行器。

现在用户完全可以省去这一烦恼,接线时不再需要考虑相序的问题。

当现场接线相位颠倒时,相同步器会自动地改正相位,以确保阀门按指令的方向来执行。

即执行器接到开命令时总是按预先设置的开方向转动,不会因为相序调换而向相反方向运行。

●异常保护:
电机过流保护:当执行器电机运行时,由于各种原因使得电机出现了过流,DSZH220将自动将电机停转。

瞬时逆转保护:当执行器正在向一个方向转动时,例如正在执行开阀动作,如果接到关阀命令,执行器内部的控制逻辑将会延时一段预设的时间后,才执行关阀命令。

这项技术将减少电机电流的冲击,延长功率元件的寿命,同时防止冲击负载对阀杆、齿轮箱等机械传动装置可能造成的损伤,进而有效地保护电机。

阀门卡塞保护:如果执行装置不能克服阀门启动所需的力矩,阀门卡塞的条件就已存在。

当执行器接收到开或关的启动信号后,如果阀门被卡住,在预设的时间内没有动作,内部电路将断开相应的触点,强制中止执行器的运行,同时,发出相应的报警信号,另外该信号也可以通过RS485输出。

●可数字设定输入信号断线时的报警和保护方式。

●采用非遗失性可读写存储器件,修改参数方便,断电永久保存。

●自动/手动无扰动切换,抗干扰性好。

(电机为AC220V的执行机构直接控制,电机为AC380V的执行机构需加AC380V的功率驱动装置)
技术数据
1.使用范围
·适用执行器:供电电压220V±15%(AC),功率小于150W,共用端、开、闭三线控制开、关、停的电机。

·工作环境:环境温度:-20℃~55℃。

相对湿度:小于90%。

2.输入信号
·调节输入信号:4~20mA(DC),输入负载阻抗小于150Ω。

·开度输入信号:电位器信号,500Ω~5KΩ。

3.输出信号
·阀门位置反馈输出信号:4~20mA (DC,隔离),输出带负载能力小于450Ω。

·开关控制信号:继电器输出。

触点容量:5A,250V(AC)。

4.控制精度
·灵敏度:0.2%~3.0%。

5.操作说明
·功能选择:按下“功能”键不松开,2秒后由当前功能转入下一功能,循环方向为:自动(功能指示灯点亮)—〉手动(功能指示灯熄灭)—〉参数设置1(功能指示灯快速闪烁)—〉参数设置2(功能指示灯慢速闪烁)—〉自动(功能指示灯点亮)。

·标定:在非设置态开到位时按住“调整”键不松开,2秒后确认该位置为全开位置,阀全开指示灯闪烁2秒以示确认;
·设置:按住“功能”键不松开,2秒后由当前功能转入下一功能。

重复以上操作,直至进入参数设置1(此时功能指示灯快闪)。

通过“调整”键设定灵敏度模式、开向、输入断
线模式。

这三项参数用4位二进制表达,“调整”键使数值循环减小(1111->1110-〉1101->……-〉0000-〉1111)。

再按“功能”键退出参数1设置时,以上参数自动保存。

按住“功能”键不松开,2秒后由当前功能转入下一功能。

重复以上操作,直至进入参数设置2(此时功能指示灯慢闪)。

通过“调整”键设定灵敏度数值大小。

该灵敏度数值由4位二进制表达,“调整”键使数值循环减小(1111->1110-〉1101->……-〉0000-〉1111),它代表在参数设置1中将灵敏度模式设定为固定方式时灵敏度值。

再按“功能”键退出参数2设置时,以上参数自动保存。

(在参数设置1中将灵敏度设定为自调方式后,功能选择循环中不出现参数设置2,灵敏度值将由模块对目标自动计算得到并及时调整。


·工作方式
手动:按住“功能”键不松开,2秒后由当前功能转入下一功能。

重复以上操作,直至进入手动态(功能指示灯熄灭)。

停机时通过“功能”键(持续按下时间要短于2秒,否则认为是功能选择)、“调整”键分别进行开阀、关阀操作。

开过程中阀开灯(也即数位1灯)闪,到全开位点亮,关过程中阀关灯(也即数位0灯)闪,到全关位点亮。

开阀时按下“调整”键或关阀时按下“功能”键(持续按下时间小于2秒)可使阀停。

自动:按住“功能”键不松开,2秒后由当前功能转入下一功能。

重复以上操作,直至进入自动态(功能指示灯点亮),自动控制阀门开、关、停,使阀门开度与调节输入一致。

6.软件功能
·换向延时保护。

·自动鉴向。

·自动调整点动范围、步距。

·手调或自调灵敏度(死区)。

·开向自由设定。

·输入断线模式选择(开、关、置中、停)。

7.可设定控制参数
·设置参数借助“功能”键和“调整”键完成,另由一个功能指示灯(绿色)和4个数位指示灯(红色)显示设定参数。

·在参数设置过程中,“功能”键用于选择和保存参数设置,“调整”键用于调整参数值,请参见上面的操作说明中的功能选择和设置条款。

·在参数设置过程中,指示灯LED1显示设定参数的第0位(BIT0),点亮代表该位为1灯灭代表该位为0;指示灯LED2显示设定参数的第1位(BIT1),点亮代表该位为1灯灭代表该位为0;指示灯LED3显示设定参数的第2位(BIT2),点亮代表该位为1灯灭代表该位为0;指示灯LED4显示设定参数的第3位(BIT3),点亮代表该位为1灯灭代表该位为0。

·在进行参数设置1时(功能指示灯快闪),由LED4(BIT3)指示灵敏度模式(BIT3为0:手调,灵敏度数值大小为设置态2中所设;BIT3为1:自调);由LED3(BIT2)指示开向(BIT2为0:正向;BIT2为1:反向),由LED2、LED1(BIT1BIT0)指示输入断线模式(BIT1 BIT0为00:停阀;BIT1 BIT0为01:置中;BIT1 BIT0为10:关阀;BIT1 BIT0为11:开阀)。

·在进行设置态2时(功能指示灯慢闪),由LED4~ LED1(BIT4~BIT0)指示灵敏度数值大小(BIT3BIT2BIT1BIT0为0001:灵敏度为0.2%;BIT3BIT2BIT1BIT0为0010:灵敏度为0.4%;BIT3BIT2BIT1BIT0为0011:灵敏度为0.6%;……;BIT3BIT2BIT1BIT0为1111:灵敏度为3.0%)。

·举例来说,在进行参数设置1时(功能指示灯快闪),如果LED4灯灭而LED3、LED2、
LED1点亮,则参数1用4位二进制表示的值为0111。

它的LED4灯灭(BIT3=0)表示灵敏度大小为参数设置2中参数数值设定,它的LED3点亮(BIT2=1)表示反向控制(4mA 全开20mA全关),它的LED2、LED1点亮(BIT1 BIT0=11)表示输入断线时,会运行至阀全开。

在进行设置态2时(功能指示灯慢闪),如果LED4点亮而LED3、LED2、LED1灯灭,则参数2用4位二进制表示的的值为1000,它表示灵敏度数值大小设为1.6%。

8.接口RS232 RS485。
