KZQ11-02A1电动阀门控制器模块调试说明
电动阀门智能控制器说明书
KZQ07系列电子伺服式电动阀门智能控制器使用说明书KZQ07-1AKZQ07-2A尊敬的用户，请在安装本控制器前请仔细检查以下内容： 1、 检查执行器的内部位置限位切换开关，确保限位开关在区域内工作，有无异常现象，能否达到开度的零位与满位，确认限位开关能正常工作。
2、 接线前请检查执行器中电位器有无强电，用万用表分别测量电位器三接线端子，确保该电位器与电机控制端子绝缘，电位器在执行器运转过程中的阻值变化正常，排除断点等异常现象。
3、 定位器与执行器间连线要正确，仔细检查两者端子的对应关系，特别注意定位器电源、输入信号与输出信号接线，切莫把电源接至弱点信号端，同时用仪表测量控制输入信号在定位器接受信号范围内。
4、如与执行器配套使用，在严寒、酷热、高温的环境下开箱时，仪表应于现场存放3小时以上方可进行标定效验。
目 录一、 概述-----------------------------------------------------------------------------2二、 主要技术指标-----------------------------------------------------------------2三、 定位器控制原理--------------------------------------------------------------4四、 定位器面板与接线-----------------------------------------------------------5五、 基本操作方法-----------------------------------------------------------------9六、 标定接线及操作方法--------------------------------------------------------9七、错误代码列表-----------------------------------------------------------------11八、 附录-----------------------------------------------------------------------------12如客户所购买指明配置的本公司Z 型（机电一体）执行器，无需对执行器转角标定，接线无误即可正常使用。
电动阀门调试

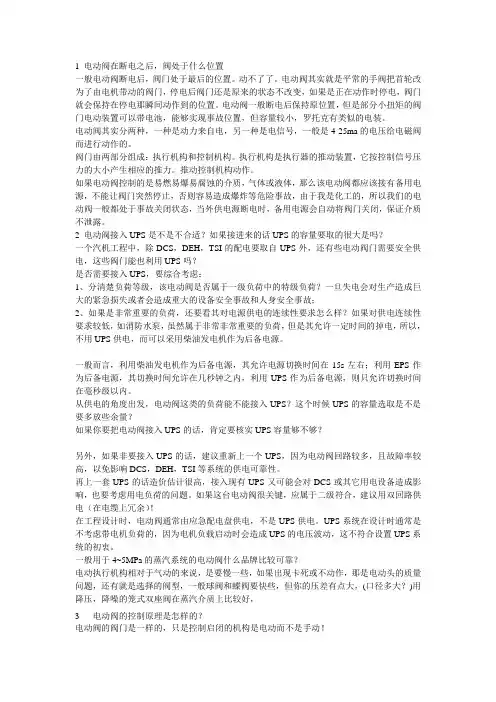

1 电动阀在断电之后，阀处于什么位置一般电动阀断电后，阀门处于最后的位置。
动不了了。
电动阀其实就是平常的手阀把首轮改为了由电机带动的阀门，停电后阀门还是原来的状态不改变，如果是正在动作时停电，阀门就会保持在停电那瞬间动作到的位置。
电动阀一般断电后保持原位置，但是部分小扭矩的阀门电动装置可以带电池，能够实现事故位置，但容量较小，罗托克有类似的电装。
电动阀其实分两种，一种是动力来自电，另一种是电信号，一般是4-25ma的电压给电磁阀而进行动作的。
阀门由两部分组成：执行机构和控制机构。
执行机构是执行器的推动装置，它按控制信号压力的大小产生相应的推力。
推动控制机构动作。
如果电动阀控制的是易燃易爆易腐蚀的介质，气体或液体，那么该电动阀都应该接有备用电源，不能让阀门突然停止，否则容易造成爆炸等危险事故，由于我是化工的，所以我们的电动阀一般都处于事故关闭状态，当外供电源断电时，备用电源会自动将阀门关闭，保证介质不泄露。
2 电动阀接入UPS是不是不合适？如果接进来的话UPS的容量要取的很大是吗？一个汽机工程中，除DCS，DEH，TSI的配电要取自UPS外，还有些电动阀门需要安全供电，这些阀门能也利用UPS吗？是否需要接入UPS，要综合考虑：1、分清楚负荷等级，该电动阀是否属于一级负荷中的特级负荷？一旦失电会对生产造成巨大的紧急损失或者会造成重大的设备安全事故和人身安全事故；2、如果是非常重要的负荷，还要看其对电源供电的连续性要求怎么样？如果对供电连续性要求较低，如消防水泵，虽然属于非常非常重要的负荷，但是其允许一定时间的掉电，所以，不用UPS供电，而可以采用柴油发电机作为后备电源。
一般而言，利用柴油发电机作为后备电源，其允许电源切换时间在15s左右；利用EPS作为后备电源，其切换时间允许在几秒钟之内，利用UPS作为后备电源，则只允许切换时间在毫秒级以内。
从供电的角度出发，电动阀这类的负荷能不能接入UPS？这个时候UPS的容量选取是不是要多放些余量？如果你要把电动阀接入UPS的话，肯定要核实UPS容量够不够？另外，如果非要接入UPS的话，建议重新上一个UPS，因为电动阀回路较多，且故障率较高，以免影响DCS，DEH，TSI等系统的供电可靠性。
电动调节阀使用说明
电动调节阀使用说明格，将面临新的挑战，尤其是在国际矿业巨头继续扩大垄断，谈判双方实力严重失衡的大环境下。
实际上，今年的铁矿石价格谈判时间未到，却早已引起国内外的关注了。
目前，我国铁矿石自给率约为45％至50％，另外一半需要进口，进口分为现货进口和长期协议进口两部分。
作为世界上最大的铁矿石进口国，我国在世界上的地位绝对是举足轻重的。
然而，近几年来，我国钢企参加了几次国际铁矿石价格谈判，但效果都不明显。
主要原因是我国的钢铁产业集中度低、钢企之间的力量分散，造成一、产品[电子式三通电动调节阀]的详细资料：产品型号：ZDSF（H）型产品名称：电子式三通电动调节阀产品特点：ZDSF（H）型直行程分流、合流电动调节阀，由三通分流，合流阀门配用德国进口PS系列直行程电动执行机构组成。
电动执行机构内有伺服系统，无需另配伺服放大器，有输入控制信号（4－20mADC 或1－5VDC）及单相电源即可控制运转，实现对压力、流量、温度、液位等参数的调节，采用平衡式阀塞结构，具有阀塞稳定性好、不易产生震动、噪声低、允许使用压差大，连线简单等特点，工洲调节阀广泛用于流量系数大，泄漏量要求比较严的电力、冶金、石油、化工、环保等行业的工业自动控制系统中。
二、阀体：形式：三通双座铸造阀公称通径：25－300mm公称压力：PM1.6 4.0 6.4MPa连接形式：法兰式按JB78－59 JB79－59材料：HT200 ZG230—450 ZG1Cr18Ni9TiZG0Cr18Ni12Mo2Ti三、上阀盖：常温型：-20℃－+200℃散热型：-40℃－+450℃压盖形式：螺栓压紧式填料：V型聚四氟乙烯填料、柔性石墨、不锈钢波纹管四、阀内组件：阀芯形式：双导向双座套筒型阀芯流量特性：等百分比特性，线性特性和快开特性材料：1Cr18Ni9Ti 0Cr18Ni12Mo2Ti五、执行机构：类型：可选PS、3810、ZAZ型（DN100以内）、DKZ型（DN100以上）系列电子式直行程执行机构。
电动阀门智能控制器说明书
标准---------------------------------------------------------------------------------------------------产品的不断升级可能导致部分数据的变化，如有改动，恕不另行通知。
KZQ07系列电子伺服式电动阀门智能控制器使用说明书本定位器出厂之前已对其输入、输出性能进行严格标定，接线后一般只需标定零、满位即可正常使用，如有任何不明之处，请与相关技术服务部门联系。
KZQ07-1AKZQ07-2A标准4、输入阻抗：250Ω；5、通过修改参数可设定：①DRTA：正动作；RVSA：逆动作模态②输入信号中断时“中断”模态—OPEN(开)、STOP(停)、SHUT(闭)6、可控硅输出（1000V AC，25A）7、输出执行器位置信号：低漂移输出4~20mA DC对应执行器全闭至全开，信号完全与输入隔离（光电隔离），输出负载≤500Ω8、环境温度：-10~80℃，相对湿度：≤90RH%9、超温保护功能: 定位器壳内温度≥80℃时，定位器停止对执行器开闭控制10、外形尺寸：KZQ07-1A →74mm(长)x58mm(宽)x38mm(高);KZQ07-1B →61 mm(长)x48mm(宽)x27mm(高)11、可通过按键自由标定输入信号所对应执行器的动作区间（一般标定为电动执行器全闭、全开位置）12、可设定上下限位点：超过限位点，定位器自动报警提示。
13、执行器堵转检测控制功能：如控制执行器发生堵转持续3~4S，定位器则断开控制输出，并给予报警提示；反复检测控制，至堵转排除。
14、可设定宽范围的调整精度（设置参数为“d”）：由于执行器在工作过程中，各种干扰因素的存在，可能导致无法定位，可以对定位器的控制精度进行设定到合适的控制精度，避免反复定位震荡现象出现。
15、具有密码锁，防止误操作。
16、设置有防执行器频繁启动功能。
17、错误代码指示故障原因（ERR0---ERR9）。
阀门定位器.模块使用说明书
阀门定位器.模块使用说明书ZXQ 系列电动阀门智能定位器/阀门操作器（电子式伺服控制器）使用说明书DOC NO ：201109ZXQ20 ZXQ20ZXQ20ZXQ20目录1一、概述 (2)二、主要技术指标 (2)三、定位器面板 (3)四、接线方式 (5)五、设定操作方法 (6)六、错误代码列表 (9)附录：其它标定操作（出厂后如需此项操作，请在厂家指导下使用） (9)如顾客所购买的是本公司Z型（机电一体）执行器，内部定位器无需对执行器转角标定，接线无误即可正常使用。
系列电动阀门智能定位器是以工业单片机为核心的智能信号采集控制系统，体积小巧，可选择安装在电动执行器的接线盒内或以DIN导轨方式固定在外，能直接接收工业仪表或计算机等输出的4~20mA DC信号(其它输入信号类型可在出厂前定制)，与电位器反馈的电动执行器配套对各种阀门或装置进行精确定位操作，能对电动执行器的转角（或位移）进行自由标定，同时输出4~20mA DC的执行器转角位置（或位移）反馈转换信号，可精确设定执行器转角位置的下限限位值和上限限位值，定位器采用3个按键操作，9个LED灯可直接显示定位器模态，4位数码LED通过2按键切换显示阀位实际开度值、阀位设定开度值、定位器壳内温度，操作方便。
通过U4参数可调) ●可接电动执行器反馈信号：电位器500Ω～10KΩ●可接收外部控制信号（DC）：4~20mA （1~5V、0~10V、开关量等出厂前定制）●输入阻抗：250Ω；●通过修改U1参数可设定：①DRTA/正动作，RVSA/逆动作模态②输入信号中断时“中断”模态—OPEN(开)、STOP(停)、SHUT(闭)●可选：可控硅输出（AC，1000V，25A）●输出执行器位置信号：低漂移输出4~20mADC对应执行器全闭至全开，信号完全与输入隔离（光电隔离），输出负载≤500Ω●环境温度：0~80℃，相对湿度：≤90%RH ●有超温保护功能: 定位器壳内温度≥70℃时，定位器停止对执行器的开闭控制●外形尺寸：ZXQ2003→77mm(底面长)×76mm(底面宽)×51mm(高/厚);ZXQ2004→74 mm(底面长)×57mm(底面宽)×45mm(高/厚)ZXQ2004B→119mm(底面长)×76mm(底面宽)×26mm(高/厚)ZXQ2004C→62mm(底面长)×48mm(底面宽)×26mm(高/厚)●可通过按键自由标定输入信号所对应执行器的动作区间（一般标定为电动执行器全闭、全开位置）●可设定最大阀位限制值与最小阀位限制值●密码锁，防止误操作●防执行器频繁启动功能●带故障报警代码指示功能（E-0X）3按输入信号和执行器转角位置进行智能步距调整精确定位■1■5■壳上的接线图连接好电动执行器和电源连线，注意连接时的极性，为减少电机干扰，应将电动执行器的电机控制线和反馈信号线分开走线；定位器的弱电信号线应尽量短些，若必须使用较长的连线时，应采用屏蔽信号线，外屏蔽与控制柜外壳妥善接地。
电动阀门智能控制器说明书
---------------------------------------------------------------------------------------------------产品的不断升级可能导致部分数据的变化，如有改动，恕不另行通知。
KZQ07系列电子伺服式电动阀门智能控制器使用说明书本定位器出厂之前已对其输入、输出性能进行严格标定，接线后一般只需标定零、满位即可正常使用，如有任何不明之处，请与相关技术服务部门联系。
KZQ07-1AKZQ07-2A尊敬的用户，请在安装本控制器前请仔细检查以下内容：1、检查执行器的内部位置限位切换开关，确保限位开关在区域内工作，有无异常现象，能否达到开度的零位与满位，确认限位开关能正常工作。
2、接线前请检查执行器中电位器有无强电，用万用表分别测量电位器三接线端子，确保该电位器与电机控制端子绝缘，电位器在执行器运转过程中的阻值变化正常，排除断点等异常现象。
3、定位器与执行器间连线要正确，仔细检查两者端子的对应关系，特别注意定位器电源、输入信号与输出信号接线，切莫把电源接至弱点信号端，同时用仪表测量控制输入信号在定位器接受信号范围内。
4、如与执行器配套使用，在严寒、酷热、高温的环境下开箱时，仪表应于现场存放3小时以上方可进行标定效验。
目录一、概述-----------------------------------------------------------------------------2二、主要技术指标-----------------------------------------------------------------2 三、定位器控制原理--------------------------------------------------------------4四、定位器面板与接线-----------------------------------------------------------5五、基本操作方法-----------------------------------------------------------------9六、标定接线及操作方法--------------------------------------------------------9七、错误代码列表-----------------------------------------------------------------11八、附录-----------------------------------------------------------------------------12如客户所购买指明配置的本公司Z型（机电一体）执行器，无需对执行器转角标定，接线无误即可正常使用。
电动阀门调试方案
电动阀门调试方案一、调试前准备1、了解生产工艺流程，弄清楚电动阀门的安装位置、系统介质性质、流向。
2、根据电动装置的具体接线力，与设计图纸进行核对，对有不符合的地主进行修改，并指导和配合接线人员完成对现场接线的改正工作。
3、阀门安装完毕且电气部分干燥，安装接线完毕，安装标志清楚，配电盘电源具备送电条件，且电源电压符合要求。
高处作业的架子搭设牢固可靠。
4、控制盘及就地有良好的照明条件，配电盘内清洁卫生，清除就地有妨碍调试的障碍物。
5、工艺系统具备调试条件，阀门的动作不会造成系统安全问题。
6、自控系统工作正常，能正常显示设备状态和发出控制指令。
二、调试步骤1、作业程序流程校对阀门控制回路→测量控制装置绝缘电阻→检查是否具备调试条件→测量电机直流电阻→将控制回路改为点动模式→手动将阀门摇到中间位置→检查阀门动作方向→检查行程开关控制功能→检查力矩开关控制功能→调整转矩限制机构→调整行程控制机构→将回路改为自保持模式→记录调试参数→清理调试现场2、作业方法及要求（1）校对阀门控制回路检查控制回路二次接线及一次接线应符合设计要求，核对熔断器或自动空气开关的容量应与电机容量相匹配。
检查电动门配电箱--就地电动门的接线是否正确，要确保不会对DCS造成影响。
（2）测量控制装置绝缘电阻用500V摇表测量控制回路对地、电机绕组对地绝缘电阻，其值应>0.5MΩ。
（3）检查是否具备调试条件外观检查电动门已经安装接线完毕，法兰螺栓已紧固，管道已固定。
调试该阀门不会对管道系统造成影响，否则要通知熟读苦于并采取隔离措施。
如果需要高处作业，应搭设脚手架。
（4）测量电机直流电阻对于非一体化的电动阀门，用万用表测量电机三相之间直流电阻，三相电阻应基本平衡。
（5）将控制回路改为点动模式将自保持接点解除，使连动变点动。
（6）手动将阀门摇到中间位置（7）检查阀门动作方向合上操作电源和动力电源，试验开关方向，应与实际开关方向相同，否则应停止电源，退掉所有电源，改变输出到电机的电源相序，重新试验。
电动阀操作说明
手动操作
压下手动/自动手柄，使其处于 手动位置。旋转手轮以挂上离 合器, 此时松开手柄，手柄将 自动弹回初始位置，手轮将保 持啮合状态, 直到执行器被电 动操作, 手轮将自动脱离，回 到电机驱动状态。如果需要， 可用一个带6.5mm铁钩的挂锁 将离合器锁定在任何状态。
电动操作
选择现场/停止/远程操作
执行器报警
执行器报警图标，图4.6是在一 个执行器报警实际存在时显 示。 当报警存在时，电动操作将被 禁止。 可能的原因是： • 电机温度保护跳断 • 断电时电池电量过低* • 电源故障 • 执行器控制系统报警 * 见电池报警
• 电池报警
电池报警图标，在执行器检测到电池电量过 低、完全没电或丢失时显示。 在电源接通时，执行器检测到电池没电，且 执行器电源掉电禁止操作功能[OS]有效时， 电池报警和执行器报警图标都将显示，电动 操作将被禁止。
示屏的淡黄色背景灯和一个指示阀位的指示灯也将点亮，
显示屏上可看到阀门打开的百分数或表示行程末端的符
号。
• 全开 由红灯指示灯和开启符号表示
由绿色指示灯和关闭符号表示
主电源关闭后，液晶显示器由电池供电，继续显示执行器 的阀位。无论何种情况，电池都不向背景灯和阀位指示灯 供电。
显示 – 就地指示
显示器的组成：
1. 红色 - 阀位指示灯 2. 黄色 - 阀位指示灯
2
3. 绿色 - 阀位指示灯 4. 液晶显示屏 (LCD) 5. 红外线传感器
3
1
4
6. 红外线信号确认指示灯
电动阀门智能控制器说明书
---------------------------------------------------------------------------------------------------产品的不断升级可能导致部分数据的变化，如有改动，恕不另行通知。
KZQ07系列电子伺服式电动阀门智能控制器使用说明书本定位器出厂之前已对其输入、输出性能进行严格标定，接线后一般只需标定零、满位即可正常使用，如有任何不明之处，请与相关技术服务部门联系。
KZQ07-1A KZQ07-2A尊敬的用户，请在安装本控制器前请仔细检查以下内容：1、检查执行器的内部位置限位切换开关，确保限位开关在区域内工作，有无异常现象，能否达到开度的零位与满位，确认限位开关能正常工作。
2、接线前请检查执行器中电位器有无强电，用万用表分别测量电位器三接线端子，确保该电位器与电机控制端子绝缘，电位器在执行器运转过程中的阻值变化正常，排除断点等异常现象。
3、定位器与执行器间连线要正确，仔细检查两者端子的对应关系，特别注意定位器电源、输入信号与输出信号接线，切莫把电源接至弱点信号端，同时用仪表测量控制输入信号在定位器接受信号范围内。
4、如与执行器配套使用，在严寒、酷热、高温的环境下开箱时，仪表应于现场存放3小时以上方可进行标定效验。
目录一、概述-----------------------------------------------------------------------------2二、主要技术指标-----------------------------------------------------------------2三、定位器控制原理--------------------------------------------------------------4四、定位器面板与接线-----------------------------------------------------------5五、基本操作方法-----------------------------------------------------------------9六、标定接线及操作方法--------------------------------------------------------9七、错误代码列表-----------------------------------------------------------------11八、附录-----------------------------------------------------------------------------12如客户所购买指明配置的本公司Z型（机电一体）执行器，无需对执行器转角标定，接线无误即可正常使用。
电动阀门执行器的调试和安装
精选ppt
3
12、13、14端子用于“自动开”、“自 动关”对应信号的输入端子。
3、按下电源键，电源指示灯亮，现 场远控开关
精选ppt
4
指向远控，远控指示灯亮。
4、用手轮将阀门开启至50%开度处， 按下开阀或关阀键，检查阀门的旋向与 所按的按键是否
精选ppt
5
一致，如不一致立即按停止键，切断三 相电源，调换三相电源中的任意两相。
电动阀门执行器的调试和安装
精选ppt
1
zso123
号规格按图将其安装固定，后面板上的 接地端子必须可靠接地。
2、控制器和电动装置的电路图号是 相同的，用电缆按相同
精选ppt
2
的端子号把控制器和电动装置连接起来， 如果用户不需要现场控制，12、13、14 端子可不接。电动阀门控制器用于自控 系统中时，
5、按下开阀键，当阀门全开到位时， 前面板
精选ppt
6
上的开阀指示灯亮;按下关阀键，当阀门 全关到位时，前面板上的关阀指示灯亮; 当阀门在开或关的过程中需要停止时， 按停止键，阀门
精选ppt
7ቤተ መጻሕፍቲ ባይዱ
此课件下载可自行编辑修改，此课件供参考！ 部分内容来源于网络，如有侵权请与我联系删除！感谢你的观看！
电动阀门智能控制器说明手册
精心整理本定位器出厂之前已对其输入、输出性能进行严格标定，接线后一般只需标定零、满位即可正常使用，如有任何不明之处，请与相关技术服务部门联系。
---------------------------------------------------------------------------------------------------产品的不断升级可能导致部分数据的变化，如有改动，恕不另行通知。
KZQ07 系列电子伺服式电动阀门智能控制器使用说明书KZQ07-1A KZQ07-2A尊敬的用户，请在安装本控制器前请仔细检查以下内容：1、检查执行器的内部位置限位切换开关，确保限位开关在区域内工作，有无异常现象，能否达到开度的零位与满位，确认限位开关能正常工作。
2、接线前请检查执行器中电位器有无强电，用万用表分别测量电位器三接线端子，确保该电位器与电机控制端子绝缘，电位器在执行器运转过程中的阻值变化正常，排除断点等异常现象。
3、定位器与执行器间连线要正确，仔细检查两者端子的对应关系，特别注意定位器电源、输入信号与输出信号接线，切莫把电源接至弱点信号端，同时用仪表测量控制输入信号在定位器接受信号范围内。
4、如与执行器配套使用，在严寒、酷热、高温的环境下开箱时，仪表应于现场存放 3 小时以上方可进行标定效验。
目录一、概述-----------------------------------------------------------------------------2二、主要技术指标-----------------------------------------------------------------2三、定位器控制原理--------------------------------------------------------------4四、定位器面板与接线-----------------------------------------------------------5五、基本操作方法-----------------------------------------------------------------9六、标定接线及操作方法--------------------------------------------------------9七、错误代码列表-----------------------------------------------------------------11八、附录-----------------------------------------------------------------------------12如客户所购买指明配置的本公司 Z 型（机电一体）执行器，无需对执行器转角标定，接线无误即可正常使用。
电动调节阀说明书
调节阀电动调节阀是工业自动化过程控制中的重要执行单元仪表;随着工业领域的自动化程度越来越高,正被越来越多的应用在各种工业生产领域中;与传统的气动调节阀相比具有明显的优点：电动调节阀节能只在工作时才消耗电能,环保无碳排放,安装快捷方便无需复杂的气动管路和气泵工作站;阀门按其所配执行机构使用的动力,按其功能和特性分为线性特性,等百分比特性及抛物线特性三种阀门结构由电动执行机构和调节阀连接组合后经过机械连接装配、调试安装构成电动调节阀;主要零件零件材料：阀体、阀盖、填料压盖、阀杆、阀瓣、密封圈、指示标、阀杆螺母、螺帽套材料：灰铸铁、铸钢、不锈钢、黄铜工作原理工作电源：DC24V,AC220V,AC380V等电压等级;输入控制信号：DC4-20MA或者DC1-5V;反馈控制信号：DC4-20MA负载电阻碍500欧姆以下通过接收工业自动化控制系统的信号如：4~20mA来驱动阀门改变阀芯和阀座之间的截面积大小控制管道介质的流量、温度、压力等工艺参数;实现自动化调节功能;新型电动调节阀执行器内含饲服功能,接受统一的4-20mA或1-5V·DC的标准信号,将电流信号转变成相对应的直线位移,自动地控制调节阀开度,达到对管道内流体的压力、流量、温度、液位等工艺参数的连续调节;流量特性电动调节阀的流量特性,是在阀两端压差保持恒定的条件下,介质流经电动调节阀的相对流量与它的开度之间关系;电动调节阀的流量特性有：线性特性,等百分比特性及抛物线特性三种;应用领域电力、化工、冶金、环保、水处理、轻工、建材等工业自动化系统领域;安装电动调节阀最适宜安装为工作活塞上端在水平管线下部;温度传感器可安装在任何位置,整个长度必须浸入到被控介质中;电动调节阀一般包括驱动器,接受驱动器信号0-10V或4-20MA来控制阀门进行调节,也可根据控制需要,组成智能化网络控制系统,优化控制实现远程监控;电气原理动作原理：电机电源220VAC 或者380VAC,控制信号4~20mA,阀里面有控制器,控制器把电流信号转换为步进电机的角行程信号,电机转动,由齿轮,杠杆,或者齿轮加杠杆,带动阀杆运作,实现直行程或角行程反馈：电机运行,通过齿轮运转,由三接头的滑动变阻器输出阀门的定位信号,此外还有三根线的限位信号全开,全闭;公共线分类ZDLW电子式电动调节阀ZAZP型电动直通单座调节阀ZAZN电动直通双座调节阀ZAZM/P电动套筒调节阀ZAZQX型电动三通合流分流调节阀ZAZS型电动角型调节阀ZAZS型电动角型调节阀HTNT961Y减温水调节阀ZAZT、ZAZTC型电动隔膜调节阀ZAZPF46-10W型电动衬氟波纹管调节阀ZDLP型电子式电动单座调节阀ZDLN型电子式电动双座调节阀ZDLMP型电子式电动精小型套筒调节阀ZDZDLPM型智能型电动调节阀ZDLQ、ZDLX 型电子式电动三通调节阀ZDLW电子式电动调节阀类似产品自力式调节阀与电动调节阀功能相似的还有：;自力式调节阀不需外加能源,通过调节设定点控制温度;当温度升高,阀门根据温度变化成比例的关闭;自力式调节阀包含一个和一个包含一个温度传感器、一个设定点调整器、一个毛细管和一个工作活塞,电动执行器依靠选择不同的温度状态应用;温度调节阀根据液体膨胀原理操作,如果在传感器上的温度升高,将使得液体填充物同时加热并膨胀,在工作活塞的作用下阀门关闭,此时将冷却介质;通过设定点键可以一步步调整,电动二通阀可以在标尺上读出;所有的温控器都配有一个超温安全保护设备;使用维修随着工业的迅速发展,电动调节阀在冶金、石油化工等领域的应用越来越广泛,其稳定性、可靠性也显得越来越重要,它的工作状态的好坏将直接影响自动控制过程,本文将详细阐述电动调节阀的使用和维修;电子式电动单座调节阀,是由直行程全电子式电动执行机构和顶导向式直通低流阻单座阀组成;具有结构紧凑、重量轻、动作灵敏、流体通道呈S流线型、压降损失小、阀容量大、流量特性精确,直接接受调节仪表输入的4-20mA DC 0-10mA DC或1-5V DC等控制信号及单相电源即可控制运转,实现对工艺管路流体介质的自动调节控制,广泛应用于精确控气体、液体、蒸汽等介质的工艺参数如压力、流量、温度、液位等参数保持在给定值;安装使用注意事项新设计、安装的控制系统,为了确保调节阀在开车时能正常工作,并使系统安全运行,新阀在安装之前,应首先检查阀上的铭牌标记是否与设计要求相符;同时还应对以下项目进行调试;基本误差限；全行程偏差；回差；死区；泄漏量在要求严格的场合时进行;如果是对原系统中调节阀进行了大修,除了对上述各项进行校验外,还应对旧阀的填料函和连接处等部位进行密封性检查;在现场使用中,很多往往不是因为调节阀本身质量所引起,而是对调节阀的安装使用不当所造成,如安装环境、安装位置及方向不当或者是管路不清洁等原因所致;因此电动调节阀在安装使用时要注意以下几方面：⑴调节阀属于现场仪表,要求环境温度应在－25～60℃范围,相对湿度≤95%;如果是安装在露天或高温场合,应采取防水、降温措施;在有震源的地方要远离振源或增加防振措施;⑵调节阀一般应垂直安装,特殊情况下可以倾斜,如倾斜角度很大或者阀本身自重太大时对阀应增加支承件保护;⑶安装调节阀的管道一般不要离地面或地板太高,在管道高度大于2 m时应尽量设置平台,以利于操作手轮和便于进行维修;⑷调节阀安装前应对管路进行清洗,排除污物和焊渣;安装后,为保证不使杂质残留在阀体内,还应再次对阀门进行清洗,即通入介质时应使所有阀门开启,以免杂质卡住;在使用手轮机构后,应恢复到原来的空档位置;⑸为了使调节阀在发生故障或维修的情况下使生产过程能继续进行,调节阀应加旁通管路;同时还应特别注意,调节阀的安装位置是否符合工艺过程的要求;⑹电动调节阀的电气部分安装应根据有关电气设备施工要求进行;如是隔爆型产品应按爆炸危险场所电气设备安装规范要求进行安装;如现场导线采用SBH型或其它六芯或八芯、外径为 mm左右的胶皮安装电缆线;在使用维修中,在易爆场所严禁通电开盖维修和对隔爆面进行撬打;同时在拆装中不要磕伤或划伤隔爆面,检修后要还原成原来的隔爆要求状态;⑺执行机构的减速器拆修后应注意加油润滑,低速电机一般不要拆洗加油;装配后还应检查阀位与阀位开度指示是否相符;调节阀系列选型系统应用调节阀选型软件之所以上升为选型系统,有它的创新点所在：1 选型系统借助互联网,将企业在全国各地销售网点的订货信息自动传输至企业本部信息系统中,进行销售商务处理自动报价、合同评审、计划排产等,改变以往发邮件再人工重复录入的工作模式;2 远程自动判别订货产品是属于常规产品或特殊产品,调节阀产品选型系统可以使销售人员在公司外与客户签订合同前,利用软件系统,自动判别所选产品是否属于特殊品,为商务洽谈技术提供依据;3 可远程更新软件版本,随时可将产品的更新信息发布到各销售网点,保证销售选型人员得到的始终是最新的产品数据,从而保证了选型人员所选的产品信息与企业内部设计信息一致,减少了中间的出错环节;性能1.由于不需要进行系统调试,所以省去许多麻烦,节约了大量的时间,缩短竣工日期；2.由于不用使用阀门组和用于分层控制的阀门,所以为您节约了较多的管材,保温材料及安装费用和时间；3.使水系统时时刻刻都处于平衡状态,所以无论安装分期施工或设备分期使用都不会影响水系统的平衡;4.即使工程后期或投入运行后因改变某些用途而需要改变某些区域的水系统设计,也不会影响其他区域的水系统设计,更不会影响区域的水系统平衡;5.由于整个系统处于动态平衡状态,所以制冷机组及水泵将以最节能状态运行,节省了运行维护费用;6.由于系统的流量平衡是自动进行的,使安装维护更加便利,并杜绝了人为操作失误破坏平衡的可能;特点用途具有体积小,重量轻、连线简单、流量大、调节精度高等特点,广泛应用于电力、石油、化工、冶金、环保、轻工、教学和科研设备等行业的工业过程自动控制系统中;电动调节阀阀内组件：阀芯型式：上导单座套筒柱塞型阀芯流量特性：直线特性、等百分比特性或快开特性材料：1Cr18Ni9Ti 0Cr18Ni12Mo2Ti电动调节阀的用途及作用用于调节工业自动化过程控制领域中的介质流量、压力、温度、液位等工艺参数;电动调节阀适用范围空调、供暖、蒸气用电动调节阀通风、生活热水等民用系统及化工、石油冶金、电力轻工业等各行业生产过程中的自动控制;阀体结构选用要点⒈ 电动调节阀选用主要控制参数为：公称直径、设计公称压力、介质允许温度范围、流量系数等;⒉ 对于要求流量和开启高度成正比例关系的严格场合,应选用专用调节阀;球阀和蝶阀一般粗调时可以选用;⒊阀门的密封性能是考核阀门质量优劣的主要指标之一;阀门的密封性能主要包括两个方面,即内漏和外漏;内漏是指阀座与关闭件之间对介质达到的密封程度;外漏是指阀杆填料部位的泄露,中口垫片部位的泄露以及阀体因铸造缺陷造成的泄露;外漏是不允许发生的;⒋ 调节阀理想流量特性有快开、抛物线、线性、等百分比四种,需根据实际工作流量特性选择具有合适流量特性的调节阀;流量特性的选择原则见表1;表1 按配管情况选择阀门的特性注：S=调节阀全开时的压力损失/调节阀所在串联支路的总压力损失;为了避免通过阀门的水流速过高并尽量节省水泵功耗,宜使阀门工作状态的S≤.⒌ 调节阀公称直径的选取应根据所需阀门流通能力确定;调节阀公称直径不应过大或过小;过大,增加工程成本,并且阀门处于低百分比范围内,调节精度降低,使控制性能变差;过小,增加系统阻力,甚至会出现阀门100%开启时,系统仍无法达到设定的容量要求;6、调节阀的调节压差和关断压差对于调节阀,其允许的调节压差和关断压差是其选型的重要指标;实际压差如高于调节阀允许的调节压差,阀门会出现不能准确调节的问题,严重的会损伤阀门执行器;安装要点⒈ ；阀门的安装位置、高度、进出口方向必须符合符合口方向；设计要求,连接应牢固紧密;⒉ ；阀门可用各种形式的端部与管路连接;其中最主要的连接方式有螺纹、法兰及焊接连接;法兰连接时,若温度超过350℃时,由于螺栓、法兰和垫片蠕变松弛,应选择耐高温螺栓材料;⒊ ；阀门安装前必须进行外观检查,阀门的铭牌应符合现行国家标准GB12220通用阀门标志的规定;对于工作压力大于及在主干管上起到切断作用的阀门,应进行强度和严密性试验,合格后方准使用;其他阀门可不单独进行试验,待在系统试压中检验;⒋ ；强度试验时,试验压力为公称压力的倍,持续时间不少于5min,阀门的壳体、填料应无渗漏;⒌ ；严密性试验时,试验压力为公称压力的倍；试验压力在试验持续的时间内应保持不变,时间应符合表2的规定,以阀瓣密封面无渗漏为合格;⒍ ；公称通径：DN15~500表2 阀门压力持续时间执行标准产品标准GB/T13927-92通用阀门压力试验JB/T5296-91通用阀门流量系数和流阻系数的试验方法JB/T8528-1997普通型阀门电动装置技术条件GB12220-89通用阀门标志工程标准GB50243-2002通风与空调工程施工质量验收规范GB50242-2002建筑给水排水及采暖工程施工质量验收规范特点调节阀主要由阀体、套筒、阀瓣、阀杆等零件组成;套筒和阀瓣上都开有节流孔通过阀瓣在阀座内回转来改变过流面积,调节流量;配ZKJ型或其它型电动角行程执行器可实现遥控和自动控制;调节阀广泛应用于给水管路中作调节流量使用;也可在油品管路中使用;性能⒈由于不需要进行系统调试,所以省去许多麻烦,节约了大量的时间,缩短竣工日期；⒉由于不用使用阀门组和用于分层控制的阀门,所以为您节约了较多的管材,保温材料及安装费用和时间；⒊使水系统时时刻刻都处于平衡状态,所以无论安装分期施工或设备分期使用都不会影响水系统的平衡.⒋即使工程后期或投入运行后因改变某些用途而需要改变某些区域的水系统设计,不会影响其他区域的水系统设计,更不会影响其他区域的水系统平衡;⒌由于整个系统处于动态平衡状态,所以制冷机组及水泵将以最节能状态运行,节省了大量维护费用.⒍由于系统的流量平衡是自动进行的,使安装维护更加便利,并杜绝了人为操作失误破坏平衡的可能.优点除高可靠、全功能、超轻型的特点外,电动调节阀还有如下好处：⑴用电源既方便又节约,省去了建立气源站的一系列费用；⑵用“气动阀+电气阀门定位器+气源”的复杂方式,它不只是增加了费用,反而带来了可靠性的下降环节越多,可靠性差的因素增加；⑶从经济性上看,除省去气源站的费用外,还省去电气阀门定位器的费用：一台好的进口的电气阀门定位器,通常在5000～6000元以上,更好的在8000～10000的价位上,而这个价位基本上可购回上述高可靠的电子式执行机构；⑷环节减少了,相应减少了维修工作量;缺点电动调节阀也不是没有缺点：电机运行产生的内热会导致热保护,使调节阀停止工作；由于电机必须经过多级减速才能输出力矩,所以运行速度还不是很快,在有些要求快速启闭的场合还不适用,大力矩和高速,还是一个比较难以解决的矛盾；由于运动部件多,相对容易产生故障,尤其在调节频繁的工况,容易产生电机热保护、减速齿轮损坏、模块可控硅烧毁等故障,在这种工况下,最好还是选用气动调节阀比较适宜;。
电动阀门的正确调试方法
电动阀门的正确调试方法电动闸阀由阀门电动装置与闸阀配套组成电动闸阀，用以控制闸阀的开启和关闭。
它可以现场操作也可以远距离操作。
阀门电动装置由电动机、减速器、转矩限制机构、行程控制机构、手动一电动转换机构、开度指示机构和电气控制器组成.电动闸阀的电动装置若调整不当，轻则缩短闸阀使用寿命;重则导致阀门铸铁外壳断裂、控制电机烧坏以及水淹泵房等严重事故。
因此为了保证安全不问断供水，必须要认真调整好电动闸阀的电动装置，保证电动闸阀启、闭顺利。
以下介绍电动闸阀的两种调整方法：1，转矩限制机构的调整电动闸阀在不同的地方使用因闸板两端的水压差或气压差不同（闸阀关闭时），转矩限制机构可适当调整.在电动闸阀闸板两端方向水压或气压差低的地方使用时，转矩限制机构应调到较低力矩,在使用HZ系列、z系列或ZB并囊菇簧荚齄磅叠 Hz系列转矩限制机构时，所调整的转矩值就要求越大，反之就小。
以上几个系列调整方式一样。
在调整ZD系列阀门电动装置时，要卸下箱体侧盖，调整转矩限制机构,旋松调节螺母中的紧定螺钉，旋松调节螺母，放松钮矩弹簧，并且放到最松的位置，然后把调节螺母中的紧定螺钉旋紧，固定住调节螺母.注意紧定螺钉的顶端必须落在轴槽内,如顶端不正好对准轴槽，只要把调节螺母向压缩弹簧的方向少许转动，使其对准轴槽紧定螺钉。
然后把侧盖装上，调整开启阀门。
如转矩限制机构动作，则弹簧太松调紧到不动作为止。
这样可以使转矩限制机构在较低的转矩下工作，保证电动闸阀因行程控制机构失灵时，或其他原因超力矩时，转矩限制机构可靠动作,并切断电机电源,保护阀门不致损坏。
在一些地方使用的电动闸阀也不必调整的关闭太紧，调整到用手动关紧后再松回半圈（或一圈)位置为好．（或不漏水或气时为好）当电动闸阀安装在出水水压差（或气压差)大的地方使用时，转矩限制机构应调到适当的开启和关闭的力矩.如安装在水泵房的出水闸阀，在水泵起动后，闸阀未开启时出水压力较大，此时出水闸阀121径越大,开启闸阀所用的力矩越大。
电动阀门智能控制器说明书
--------------------------------------------------------------------------------------------------- 产品的不断升级可能导致部分数据的变化，如有改动，恕不另行通知。
KZQ07系列电子伺服式电动阀门智能控制器使用说明书本定位器出厂之前已对其输入、输出性能进行严格标定，接线后一般只需标定零、满位即可正常使用，如有任何不明之处，请与相关技术服务部门联系。
KZQ07-1A KZQ07-2A尊敬的用户，请在安装本控制器前请仔细检查以下内容：1、检查执行器的内部位置限位切换开关，确保限位开关在区域内工作，有无异常现象，能否达到开度的零位与满位，确认限位开关能正常工作。
2、接线前请检查执行器中电位器有无强电，用万用表分别测量电位器三接线端子，确保该电位器与电机控制端子绝缘，电位器在执行器运转过程中的阻值变化正常，排除断点等异常现象。
3、定位器与执行器间连线要正确，仔细检查两者端子的对应关系，特别注意定位器电源、输入信号与输出信号接线，切莫把电源接至弱点信号端，同时用仪表测量控制输入信号在定位器接受信号范围内。
4、如与执行器配套使用，在严寒、酷热、高温的环境下开箱时，仪表应于现场存放3小时以上方可进行标定效验。
目录一、概述-----------------------------------------------------------------------------2二、主要技术指标-----------------------------------------------------------------2 三、定位器控制原理--------------------------------------------------------------4四、定位器面板与接线-----------------------------------------------------------5五、基本操作方法-----------------------------------------------------------------9六、标定接线及操作方法--------------------------------------------------------9七、错误代码列表-----------------------------------------------------------------11八、附录-----------------------------------------------------------------------------12如客户所购买指明配置的本公司Z型（机电一体）执行器，无需对执行器转角标定，接线无误即可正常使用。
电动阀门操作指导书
电动阀门操作指导书1 主要内容与适用范围本指导书规定了电动阀门的检查准备、操作步骤和注意事项。
本指导书适用于中石油昆仑燃气有限公司各站场的电动阀门的操作。
2 检查与准备2.1 操作阀门前，应认真阅读操作说明。
2.2 操作前一定要清楚介质的流向，应注意检查阀门开、关标志。
2.3 检查电动阀外观，看该电动阀门是否受潮，如果有受潮要作干燥处理；如果发现有其他问题要及时处理，不得带故障操作。
2.4 对停用3个月以上的电动装置，启动前应检查离合器，确认手柄在手动位置后，再检查电机的绝缘、转向及电气线路。
3 操作程序3.1 启动时，确认离合器手柄在相应位置。
3.2 如果是在控制室控制电动阀，把转换开关打到REMOTE位置，然后通过SCADA系统控制电动阀的开关。
3.3 如果手动控制，把转换开关打在LOCAL位置，就地操作电动阀的开关，电动阀开到位或者关到位的时候它会自动停止工作，最后把运行转换开关打到“OFF”位置。
3.4 采用现场操作阀门时，应监视阀门开、关指示和阀杆运行情况，阀门开、关状态要符合要求。
3.5 操作成功后应关闭电动阀门的电源。
4 注意事项4.1 行程和超扭矩控制器调整后的阀门，首次全开或全关时，应注意监视行程的控制情况，如阀门开、关到位置没有停止的，应立即手动紧急停机。
4.2 在开、关阀门过程中，发现信号指示灯指示有误、阀门有异常响声时，应及时停机检查。
4.3 同时操作多个阀门时，应注意操作顺序，并满足生产工艺要求。
4.4 开启有旁通阀门的较大口径阀门时，若两端压差较大，应先打开旁通阀调压，再开主阀：主阀打开后，应立即关闭旁通阀。
4.5 收发清管球（器）时，其经过的球阀必须全开。
4.6 操作球阀、闸阀、截止阀、蝶阀只能全开或全关，严禁作调节用。
电动阀门智能控制器说明手册
本定位器出厂之前已对其输入、输出性能进行严格标定， 接线后一般只需标定零、满位即可正常使用，如有任何不明之 处，请与相关技术服务部门联系。 -------------------------------------------------------------------------------------------------产品的不断升级可能导致部分数据的变化，如
四、定位器面板与接线：
10、外形尺寸：
1、定位器面板：
KZQ07-1A
→
74mm(长)x58mm(宽)x38mm(高);
KZQ07-1A 操作面板图
KZQ07-1B
→
mm(长)x48mm(宽)x27mm(高)
61 图
KZQ07-2A 操作面板
11、可通过按键自由标定输入信号所对应执行
面板功能说明
器的动作区间（一般标定为电动参执数行器全
------------------------------------------------------------
-----2 三、 定 位 器 控 制 原 理
------------------------------------------------------------
--4 四、 定 位 器 面 板 与 接 线
到自动状态。
参数设置状态，并保存设定的参数值，返回
自动测控状态。
六、标定接线及操作方法：
（注意：由于电动执行器的应用范围十
电动阀门调试方法
电动阀门调试方法摘要：电动门就是电动装置与阀门的组合形式，对于电动门的有效合理调整必须了解其电动装置配备阀门的种类与特性，分析电动门在调试过程中的常见方法。
关键词：电动门；电动装置；阀门；调试方法；现场使用引言对电动门的调试主要是对其开完、关完中断位置的有效调整，特别是在现场使用过程中，电动门的调试也涉及多个影响因素，其调试方法也要遵循动态变化调整，做到调试过程的合理有效。
1 电动门中阀门与电动装置的类型介绍1.1阀门的种类电动装置和阀门组合在一起，称为电动门。
要调整好电动门，需了解电动装置所配阀门的种类和特性。
目前现场使用的阀门主要有以下几种：（１）闸阀。
闸阀的启闭件是闸板，闸板的运动方向与流体方向相垂直。
闸阀只能全开和全关，不能调节和节流。
优点：流体阻力小，密封面受介质的冲刷和侵蚀小；开启和关闭较省力；介质流向不受限制，不扰流、不降低压力。
缺点：密封面之间容易受介质冲刷、腐蚀和擦伤，维修较难。
（２）截止阀。
截止阀的启闭件是塞形的阀瓣，密封面呈平面或锥面，阀瓣沿流体的中心线作直线运动去截断流体通道，截止阀是强制密封型阀门，关的位置可以用力矩中断来确定；阀门关闭时必须向阀座施加压力，以强制密封面不漏，其密封力的方向和介质压力方向一致。
截止阀介质由阀瓣上方进入阀腔，在其作用下，阀门关闭后再次开启时，由于热膨胀的影响，所需力矩值要比关闭时大得多。
优点：阀门开启、关闭过程中密封面之间摩擦力小，比较耐用，开启高度不大；适用于中低压、高压。
缺点：截止阀只许介质单向流动，安装时有方向性；流体阻力大，长期运行时密封可靠性不强。
（３）蝶阀。
蝶阀的启闭件为圆盘（阀瓣或蝶板），其围绕阀轴旋转来实现启闭或调节的目的。
蝶阀在管道上主要起切断和节流作用。
蝶阀全开到全关通常小于90°，蝶板和阀杆本身没有自锁能力，为了蝶板的定位，在阀杆上加装蜗轮减速器，使蝶板可以停止在任意位置。
工业专用蝶阀的特点是耐高温，适用压力范围也较广；蝶板的密封圈采用金属环代替橡胶环。
电动阀门的调试方法
打开阀门端盖，测量电机绝缘电阻和直流电阻，检查接线紧固无松动 将阀门置于中间位置,断开动力电源,检查控制回路行程开关,转矩限制机构 合上电源开关,检查电机转向 将阀门置于全关位置 ,调整关行程开关或者关转规矩限制机构 手动开阀门,然后电动关.校验关行程能否正确切断电机电源，使阀门关 停在指定 位置 将阀门置于全开位置 ,调整关行程开关或者开转规矩限制机构 手动关阀门,然后电动开，校验关行程能否正确切断电机电源，使阀门开 停在指 定位置 电动阀门 ，记录阀门开关动作时间 至集控室内，要求运行人员DCS远程操控制阀门 开关，检查DCS画面是否正常
传统类型阀门行程限制机构的调整
1、手动关严阀门（顺时针关，逆时针开） 2、用螺丝刀将行程控制机构中顶杆推进并旋转90度，使主动小齿轮与计数器 个位齿轮组脱开 3、用螺丝刀旋转“关”向调整轴，直到凸轮压住弹性压板迫使微动开关动作为 止 4、松开顶杆，使主动齿轮和个位齿轮正确啮合，用螺丝刀左右调整应不能旋转。 5、在关方向调整后，用手将阀门开到所需位置。 6、重复上述步骤：脱开行程控制机构，按箭头方向旋转“开”向调整轴，直至 微动开关动作 7、松开顶杆，使主动齿轮和个位齿轮正确啮合，用螺丝刀左右调整应不能旋转。
传统类型阀门行程限制机构的调整——AUMA
实际调试过程中应密切关注AUMA指示灯的位置
/
智能型阀门行程限制机构的调整——ROTORK
/
智能型阀门行程限制机构的调整——ROTORK
设定关阀限位 将就地执行器的红色选择“现场控制”，压下手动——电动手柄，置于手动位置。 旋转手轮至关闭指定位置，用遥控器设置进入调整模式 用遥控器选择进入行程控制设置界面
按确认键盘，当屏幕黑色线闪烁，全 关指示灯点亮，关闭限位则设定。
