此类模型可用于摄影宣传，制作宣传广告，海报，将实体的形 象传达给消费者。也可估计模型成本，进行小批量生产。是介于设 计、制造之间的实物样品。
总结： 表现性模型：保持外观完整性，注重视觉、触觉效果，表达外
形美感、机能，内涵较少。 功能性模型：强调机能构造的效用与合理性。 研讨性模型：设计之初，设计构思的展开。
1.3.2功能性模型
主要用来表达产品的形态与结构、各种构造性能、机械性能以 及人机关系等。同时作为分析，检验产品的依据。
功能性模型的各部分组件的尺寸与机构上的相互配合关系都要 严格按设计要求进行制作。然后在一定条件下做各种试验测出必要 的数据，作为后续设计的依据。 如：车辆造型设计在制作完功能 模型后，可供实验室内做各种试验。
1.3.3表现性模型
是用以表现产品最终真实形态、色彩、材质为主要特征。采用 真实材料，严格按设计尺寸进行制作实物模型，几乎接近实际的产 品，并可成为产品以样品进行展示。
模型制作的高级形式： 对于整体造型、外观尺寸、材质肌理、 色彩、机能的体现等等，都必须与最终的设计效果完全一致。
特征： 真实感强，充满美感，具有良好的可触性，合理的人 机关系，和谐的外形，也是表现性模型追求的最终目的。
1.3产品模型制作的种类
在设计的过程中，不同的阶段，根据不同的需要， 采取不同的模型和制作方式来表现设计的构思。 按照在 产品设计中的不同阶段和用途主要分为三大类：研讨性模 型、功能性模型、表现性模型。
1.3.1研讨性模型
可称为粗胚性模型，或草模型
设计初期阶段，根据设计构思，对产品各部分的形态、大小、比例进项初步 塑造。作为方案构思比较、对形态分析、探讨各部分基本造型优缺点的实物参 照。
3）石膏
特点：具有一定强度，成型容易，不易变形。可涂饰着色，可进行细小部分 刻划，价格低廉，便于长时间保存。用石膏制作的模具，可对模型原作形态 进行忠实翻制。 缺点：较重，怕碰撞、挤压 一般制作形态不太大，细部刻划不太多，形态也不太复杂的产品模型。
采用概括的手法来表现产品的造型风格、形态特点、大致的布局安排、以及 产品与环境的关系等 。强调表现产品设计的整体理念，初步反映设计概念中各 种关系变化的参考之用。
特点：
具粗略的大致形态，大概的长宽高度和大略的凹凸关系。没有过多的装饰， 也没有色彩，设计师以此进行推敲。
材来自百度文库：
由于探讨性模型的作用和性质，一般选用易加工的材料，如粘土、油土、 石膏、泡沫、塑料、纸材等作为首选
选择材料的目的：要使设计的形态形象化、具象化。 例：1，尖锐边角的方形和表面有大量装饰图案的形态，应选择纸张。
2，各种各样半径的圆形倒角和柔和的曲线形态，选用泡沫塑料或油泥等可 塑性好的材料。
3，各种桌、椅比例模型，可用塑料棒材或管材与纸张材料组装。
1.4.4造型的色彩
模型制作的一开始必须以最终的设计效果为目标进行适当选择。 选择合适 的材料（符合表面设计，符合色彩）节省大量制作时间。 黑、白是模型优先选 择的颜色。
1.2产品模型的特点
模型的制作实质 体现一种设计创造的理念、方法和步骤。 是一种综合的创造性
活动，新产品开发过程中不可缺少的环节。 模型在设计师将构想以形体、色彩、尺寸、进行具象化的整合
过程中，不断的表达设计师对设计创意的体验。为与工程技术人员 进行交流、研讨、评估，以及进一步调整、修改和完善设计方案， 检验设计方案的合理性提供有效的实物参照。其不同于其他表现方 法，具体特点如下： A、充分表现设计构思 B、充分展现人机关系 C、是设计交流的实体语言
1.4产品模型制作的原则
通过它使人们更容易了解设计内在价值的真实的量感
1.4.1 合理的选择造型材料。各具不同的实际要求。 1.4.2 造型的比例。
模型材料与比例的密切关系。 1：10的比例对厨房模型恰到好处，对椅子就 太小了，难以表现细节。1：2 的模型带有欺骗性，尽量做到1：1的模型
1.4.3 造型的形态

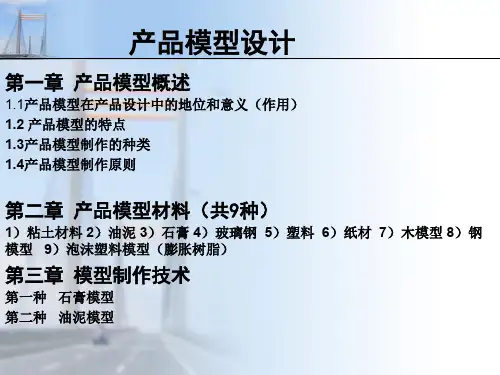

产品模型设计
第一章 产品模型概述
1.1产品模型在产品设计中的地位和意义（作用） 1.2 产品模型的特点 1.3产品模型制作的种类 1.4产品模型制作原则
1.2产品模型制作的种类
第二章 产品模型材料（共9种）
1）粘土材料 2）油泥 3）石膏 4）玻璃钢 5）塑料 6）纸材 7）木模型 8）钢 模型 9）泡沫塑料模型（膨胀树脂）
1.1.2模型制作意义（作用）
(1)说明性 基本功能：以三维的形体表现设计意图与形态。
（2）启发性 制作工程中，真实的形态、尺寸、比例，达到推敲设计和启发性构想的目的。成 为不断改进设计的有力依据。
（3）可触性 以合理的人机工学参数为基础，探求感官的回馈、反应进而求取合理的形态。
（4）表现性 具体的三维形体，详细的尺寸、比例；真实的色彩材质。视觉、触觉上满足形体 表达，反应形体与环境的关系，使人感受到产品的真实性。更好的沟通设计师与 消费品之间对产品意义的理解。
个人对颜色的好恶，影响模型的评价 ，通常黑白灰不代表真实颜色，对模 型评价影响有限。
1.4.5造型的质地
选择模型材料其表面质地也是一个重要的考虑因素。
第二章 产品模型材料（共9种）
1）粘土材料
特点: 取材容易，价格低廉，可塑性强，修改方便。可回收重复利用，方便 快捷，可随时修改。
缺点：重量较重，尺寸要求严格的部位难以精确刻划、加工。干后收缩变形， 或产生龟裂，不易长久保存。
一般用来制作小体积产品模型，主要用于构思阶段的草模制作。
2）油泥
特点：可塑性好，加热软化可自由塑造修改，易于粘接，不易干裂变形，可 回收、重复利用。特别适用制作异形形态的产品模型。可塑性优于粘土，可进行 较深入的细节表现。
缺点：制作后重量较重，怕碰撞，受压后易损坏，不易涂饰着色。 一般用来制作研讨性模型或概念模型。
第三章 模型制作技术
第一种 石膏模型 第二种 油泥模型
第一章 产品模型概述
1.1产品模型在产品设计中的地位和意义（作用） 1.1.1模型的地位
模型作为一种表现和研究产品的方法，在整个产品设计过程中 至关重要： A、可以掌握模型制作的材料及其加工手段； B、可深入直观地探讨产品造型的整体布局、线型风格…….从而更 好地把握产品的功能、形式等因素的关系，把握新产品开发设计的 方向，提高设计质量。
总结： 表现性模型：保持外观完整性，注重视觉、触觉效果，表达外
形美感、机能，内涵较少。 功能性模型：强调机能构造的效用与合理性。 研讨性模型：设计之初，设计构思的展开。
1.3.2功能性模型
主要用来表达产品的形态与结构、各种构造性能、机械性能以 及人机关系等。同时作为分析，检验产品的依据。
功能性模型的各部分组件的尺寸与机构上的相互配合关系都要 严格按设计要求进行制作。然后在一定条件下做各种试验测出必要 的数据，作为后续设计的依据。 如：车辆造型设计在制作完功能 模型后，可供实验室内做各种试验。
1.3.3表现性模型
是用以表现产品最终真实形态、色彩、材质为主要特征。采用 真实材料，严格按设计尺寸进行制作实物模型，几乎接近实际的产 品，并可成为产品以样品进行展示。
模型制作的高级形式： 对于整体造型、外观尺寸、材质肌理、 色彩、机能的体现等等，都必须与最终的设计效果完全一致。
特征： 真实感强，充满美感，具有良好的可触性，合理的人 机关系，和谐的外形，也是表现性模型追求的最终目的。
1.3产品模型制作的种类
在设计的过程中，不同的阶段，根据不同的需要， 采取不同的模型和制作方式来表现设计的构思。 按照在 产品设计中的不同阶段和用途主要分为三大类：研讨性模 型、功能性模型、表现性模型。
1.3.1研讨性模型
可称为粗胚性模型，或草模型
设计初期阶段，根据设计构思，对产品各部分的形态、大小、比例进项初步 塑造。作为方案构思比较、对形态分析、探讨各部分基本造型优缺点的实物参 照。
3）石膏
特点：具有一定强度，成型容易，不易变形。可涂饰着色，可进行细小部分 刻划，价格低廉，便于长时间保存。用石膏制作的模具，可对模型原作形态 进行忠实翻制。 缺点：较重，怕碰撞、挤压 一般制作形态不太大，细部刻划不太多，形态也不太复杂的产品模型。
采用概括的手法来表现产品的造型风格、形态特点、大致的布局安排、以及 产品与环境的关系等 。强调表现产品设计的整体理念，初步反映设计概念中各 种关系变化的参考之用。
特点：
具粗略的大致形态，大概的长宽高度和大略的凹凸关系。没有过多的装饰， 也没有色彩，设计师以此进行推敲。
材来自百度文库：
由于探讨性模型的作用和性质，一般选用易加工的材料，如粘土、油土、 石膏、泡沫、塑料、纸材等作为首选
选择材料的目的：要使设计的形态形象化、具象化。 例：1，尖锐边角的方形和表面有大量装饰图案的形态，应选择纸张。
2，各种各样半径的圆形倒角和柔和的曲线形态，选用泡沫塑料或油泥等可 塑性好的材料。
3，各种桌、椅比例模型，可用塑料棒材或管材与纸张材料组装。
1.4.4造型的色彩
模型制作的一开始必须以最终的设计效果为目标进行适当选择。 选择合适 的材料（符合表面设计，符合色彩）节省大量制作时间。 黑、白是模型优先选 择的颜色。
1.2产品模型的特点
模型的制作实质 体现一种设计创造的理念、方法和步骤。 是一种综合的创造性
活动，新产品开发过程中不可缺少的环节。 模型在设计师将构想以形体、色彩、尺寸、进行具象化的整合
过程中，不断的表达设计师对设计创意的体验。为与工程技术人员 进行交流、研讨、评估，以及进一步调整、修改和完善设计方案， 检验设计方案的合理性提供有效的实物参照。其不同于其他表现方 法，具体特点如下： A、充分表现设计构思 B、充分展现人机关系 C、是设计交流的实体语言
1.4产品模型制作的原则
通过它使人们更容易了解设计内在价值的真实的量感
1.4.1 合理的选择造型材料。各具不同的实际要求。 1.4.2 造型的比例。
模型材料与比例的密切关系。 1：10的比例对厨房模型恰到好处，对椅子就 太小了，难以表现细节。1：2 的模型带有欺骗性，尽量做到1：1的模型
1.4.3 造型的形态
产品模型设计
第一章 产品模型概述
1.1产品模型在产品设计中的地位和意义（作用） 1.2 产品模型的特点 1.3产品模型制作的种类 1.4产品模型制作原则
1.2产品模型制作的种类
第二章 产品模型材料（共9种）
1）粘土材料 2）油泥 3）石膏 4）玻璃钢 5）塑料 6）纸材 7）木模型 8）钢 模型 9）泡沫塑料模型（膨胀树脂）
1.1.2模型制作意义（作用）
(1)说明性 基本功能：以三维的形体表现设计意图与形态。
（2）启发性 制作工程中，真实的形态、尺寸、比例，达到推敲设计和启发性构想的目的。成 为不断改进设计的有力依据。
（3）可触性 以合理的人机工学参数为基础，探求感官的回馈、反应进而求取合理的形态。
（4）表现性 具体的三维形体，详细的尺寸、比例；真实的色彩材质。视觉、触觉上满足形体 表达，反应形体与环境的关系，使人感受到产品的真实性。更好的沟通设计师与 消费品之间对产品意义的理解。
个人对颜色的好恶，影响模型的评价 ，通常黑白灰不代表真实颜色，对模 型评价影响有限。
1.4.5造型的质地
选择模型材料其表面质地也是一个重要的考虑因素。
第二章 产品模型材料（共9种）
1）粘土材料
特点: 取材容易，价格低廉，可塑性强，修改方便。可回收重复利用，方便 快捷，可随时修改。
缺点：重量较重，尺寸要求严格的部位难以精确刻划、加工。干后收缩变形， 或产生龟裂，不易长久保存。
一般用来制作小体积产品模型，主要用于构思阶段的草模制作。
2）油泥
特点：可塑性好，加热软化可自由塑造修改，易于粘接，不易干裂变形，可 回收、重复利用。特别适用制作异形形态的产品模型。可塑性优于粘土，可进行 较深入的细节表现。
缺点：制作后重量较重，怕碰撞，受压后易损坏，不易涂饰着色。 一般用来制作研讨性模型或概念模型。
第三章 模型制作技术
第一种 石膏模型 第二种 油泥模型
第一章 产品模型概述
1.1产品模型在产品设计中的地位和意义（作用） 1.1.1模型的地位
模型作为一种表现和研究产品的方法，在整个产品设计过程中 至关重要： A、可以掌握模型制作的材料及其加工手段； B、可深入直观地探讨产品造型的整体布局、线型风格…….从而更 好地把握产品的功能、形式等因素的关系，把握新产品开发设计的 方向，提高设计质量。
