电路原理试卷及答案 Document serial number【UU89WT-UU98YT-UU8CB-UUUT-UUT108】A 卷一、 填空：要求有计算过程。
(每空5分，共15分)1、图1所示电路中理想电流源的功率为 。
(4分)2、图2所示电路中电流I 为 。
3、图3所示电路中电流U 为 。
二、 分别用节点法、网孔法和戴维南定理求图4所示电路中的电流I 。
图4 图5 图6三、 求图5所示电路中的电压U ab 。
(10分)四、 含理想变压器电路如图6，V U S 00100∠=•，求负载R 上电压有效值U 。
(10分)五、求图7中各二端网络的等效电阻。
(15分)图7六、电路如图8所示，开关K 闭合前电路已稳定，用三要素法求K 闭合后的u c (t)。
(10分)七、(10分)电路如图9所示。
已知：U=8V，Z1=Ω，Z2=1+j1Ω，Z3=3-j1Ω。
(1) 求输入阻抗Zi； (2) 求•1I。
图8 图9B卷一、选择题(单选)：(20分)1、电阻与电感元件并联，它们的电流有效值分别为3A 和4A，则它们总的电流有效值为( ) 。
A、7AB、6AC、5AD、4A2、关于理想电感元件的伏安关系，下列各式正确的有( )A、u=ωLiB、u=LiC、u=jωLiD、u=Ldi/dt3、耦合电感的顺串时等效电感为( ) 。
A、Leq =L1+L2+2M B、Leq=L1+L2-2M C、Leq=L1L2-M2 D、 Leq=L1L2-M24、单口网络，其入端阻抗形式是Z=R+jX，当X<0时,单口网络呈( )A、电阻性质B、电感性质C、电容性质二、填空：(每空2分，共14分)1、图所示电路中理想电流源吸收的功率为。
2、图所示电路中电阻的单位为Ω，则电流I为。
3、已知i=10cos(100t-30。
)A，u=5sin(100t-60。
)A,则 i、u的相位差为且i u。
4、为提高电路的功率因数，对容性负载，应并接元件。
《电路原理》试题与答案解析
《电路原理》试题与答案一、填空题（本题共15小题，每小题2分，共30分）1、在题图一（1）的电路中，C1=1μF，C2=2μF，电路的总电容为，C1上的电压。
2、将图一（2）中的诺顿电路等效为戴维宁电路，其中R1=10Ω .电源的电动势Us= ，电阻R= 。
3、图一（3）中，L1=1H,L2=2H, 电路ab端口的总电感为。
4、电感量为2mH电感中流有2A的稳定电流，该电感的储能为焦耳。
5、电感具有阻碍电流的作用。
6、图一（6）所示电路，C=100μF，R=5kΩ.电容上的初始电压为10V. 当开关K合上后，电容上的电压随时间的变化关系为。
7、非库仑电场移动单位正电荷从电源负极到正极所做的功定义为。
8、图一（8）所示电桥平衡的条件为。
9、若某电路网络中有n个节点，则按基尔霍夫电流定律（KCL）只能写出个独立的节点电流方程。
10、纯电感元件两端电压的相位超前其电流相位。
11、某纯电容的容抗为Xc，其两端的交流电压为U，则该电容的有功功率为，无功功率为。
12、如图一（12）所示的电路中，a 、b 两端的电压U=25V ，R 1=70Ω，R 2=30Ω，则U 1= ，U 2= .13、若A=5∠53.13º，B=5∠-143.13º，则=BA . 14、1000μF 的电容两端加了100V 的电压，电容极板上的电量为库仑。
15、频率相同的正弦电流和电压分别为：210sin(+=t U u m ωº),60sin(-=t I i m ωº), 则u 超前i 。
二、选择题（本题共10小题，每小题2分，共20分。
在每小题列出的四个选项中只有一个是符合题意的，请将其字母填入题后的括号内。
错选或不选均无分）1、 电容的定义式为：( ).A ．Uq C = B. q U C = C. Uq C = D. C=IU2、图二（2）电路中，R 1=6Ω，R 2=7Ω，R 3=6Ω，R 4=10Ω，则a 、b 两端的电阻R ab 阻值为（ ）。
《电路原理》练习题及详细解析答案
（a）（b）（c）
题1-5图
解：题1-5图（a）中流过15V电压源的2A电流与激励电压15V为非关联参考方向，因此，
电压源发出功率PU发=15×2W=30W；
2A电流源的端电压为UA=（－5×2+15）=5V,此电压与激励电流为关联参考方向，因此，电流源吸收功率PI吸=5×2W=10W;
u2 =8×103×100V/（2×103+8×103
)=80V
i2 = u2/ R2=80/8×103
A=10 mA i3=0（3）当R3=0时
u2=0，i2 =0
i3=uS/ R1=100/2×103
A=50 mA
2-5用△—Y等效变换法求题2-5图中a、b端的等效电阻：（1）将结点①、②、③之间的三个9电阻构成的△形变换为Y形；（2）将结点①、③、④与作为内部公共结点的②之间的三个9电阻构成的Y形变换为△形。
第一章“电路模型和电路定律”练习题
1-1说明题1-1图（a）、（b）中：（1）u、i的参考方向是否关联？（2）ui乘积表示什么功率？（3）如果在图（a）中u>0、i<0；图（b）中u>0、i>0，元件实际发出还是吸收功率？
（a）（b）
题1-1图
解：（1）题1-1图（a），u、i在元件上为关联参考方向。题1-1图（b）中，u、i在元件上为非关联参考方向。
电阻消耗功率PR=I2R=22×5W=20W，电路中PU发=PI吸+PR功率平衡。
题1-5图（b）中电压源中的电流IUS=(2-5/15)A=－1A，其方向与激励电压关联，15V的电压源吸收功率PUS吸=15×（－1A）=－15W电压源实际发出功率15W。
电路原理习题及答案
电路原理习题习题作业1一、单项选择题：在下列各题中，有四个备选答案，请将其中唯一正确的答案填入题干的括号中。
(本大题共3小题，总计29分)1、(本小题6分)电路如图所示, 若R、US 、IS均大于零，, 则电路的功率情况为A. 电阻吸收功率, 电压源与电流源供出功率B. 电阻与电压源吸收功率, 电流源供出功率C. 电阻与电流源吸收功率, 电压源供出功率D. 电阻吸收功率, 电流源供出功率，电压源无法确定答( )U I S2、(本小题9分)若电流表A读数为零, 则R与I的值分别为A. 6 Ω, 2.5 AB. 8 Ω, -2.5 AC. 6 Ω, 1 AD. Ω, 15 A答( )ab3、(本小题14分)用叠加定理可求得图示电路中ab 端的开路电压U ab 为 A. 8.5 V B. V C. 6 V D. V答()ab-二、填充题：在下列各题中，请将题止所要求的解答填入题干中的各横线上方内。
(本大题共2小题，总计31分) 1、(本小题12分)图示电路中的电流=I A ,电压=U V .105Ao2、(本小题19分)图示正弦交流电路，已知t u 310cos 2100=V ，电源向电路提供功率P =200W ，L u 的有效值为50V ，求R 和L 。
Lu +三、非客观题 ( 本 大 题40分 )电路及外施电压波形如图所示，求电感贮能的最大值，并表明t >2s 时电阻所消耗的能量等于该值。
t s习题作业2一、单项选择题：在下列各题中，有四个备选答案，请将其中唯一正确的答案填入题干的括号中。
(本大题共3小题，总计34分) 1、(本小题9分)电路如图所示, 若R 、U S 、I S 均大于零，, 则电路的功率情况为 A. 电阻吸收功率, 电压源与电流源供出功率 B. 电阻与电流源吸收功率, 电压源供出功率 C. 电阻与电压源吸收功率, 电流源供出功率 D. 电阻吸收功率，供出功率无法确定答( )UI S2、(本小题8分)用叠加定理可求得图示电路中电压u 为 A. ()1+cos t V B. ()5-cos t V C. ()53-cos t V D. 513-⎛⎝ ⎫⎭⎪cos t V答( )3、(本小题17分)图示电路中a 、b 端的等效电阻R ab 为 A.83Ω B. 3 Ω C. 4 Ω D. 6 Ω 答()二、填充题：在下列各题中，请将题止所要求的解答填入题干中的各横线上方内。
电路原理练习题一及答案

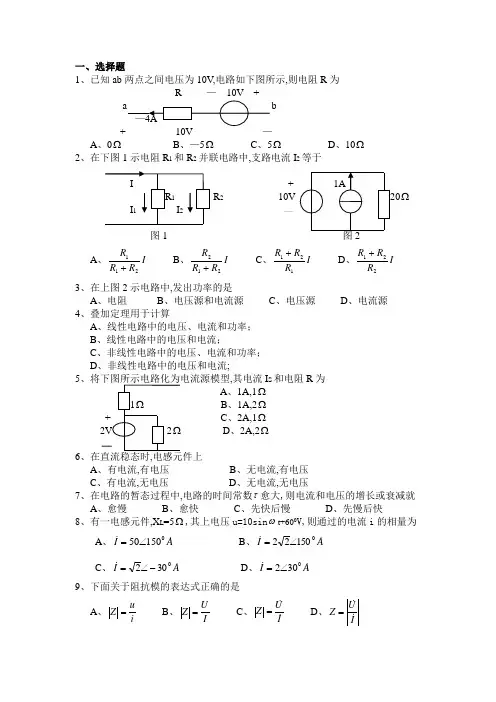

一、选择题1、已知ab 两点之间电压为10V ,电路如下图所示,则电阻R 为 R — 10V +A 、0ΩB 、—5ΩC 、5ΩD 、10Ω 2、在下图1示电阻R 1和R 2并联电路中,支路电流I 2等于+ R 2 10V Ω——图1 A 、I R R R 211+ B 、I R R R 212+ C 、I R R R 121+ D 、I R R R 221+3、在上图2示电路中,发出功率的是A 、电阻B 、电压源和电流源C 、电压源D 、电流源 4、叠加定理用于计算A 、线性电路中的电压、电流和功率；B 、线性电路中的电压和电流；C 、非线性电路中的电压、电流和功率；D 、非线性电路中的电压和电流;5,其电流I S 和电阻R 为A 、1A,1ΩB 、1A,2ΩC 、2A,1ΩD 、2A,2Ω 6A 、有电流,有电压B 、无电流,有电压C 、有电流,无电压D 、无电流,无电压7、在电路的暂态过程中,电路的时间常数τ愈大,则电流和电压的增长或衰减就 A 、愈慢 B 、愈快 C 、先快后慢 D 、先慢后快8、有一电感元件,X L =5Ω,其上电压u=10sin ωt+600V,则通过的电流i 的相量为A 、A I015050∠= B 、A I 015022∠= C 、A I0302-∠= D 、A I 0302∠= 9、下面关于阻抗模的表达式正确的是A 、i u Z =B 、I UZ = C 、I U Z = D 、IU Z =10、u=102sin ωt-300V 的相量表示式为A 、03010-∠=UV B 、030210-∠=U V C 、03010∠=UV D 、030210∠=U V 11、已知电路如下图所示,则电压电流的关系式为R — E +bA 、U= —E+RIB 、U= —E —RIC 、U= E+RID 、U=E —RI 12、在下图示电路中,电压U 的值等于1ΩA 、11VB 、12VC 、13VD 、14VA 、6W+ B 、12W — C 、30W — D 、35W 14、下列关于戴维宁定理描述不正确的是A 、戴维宁定理通常用于含独立电源、线性电阻和受控源的一端口网络；B 、戴维宁等效电阻q R e 是指有源一端口内全部独立电源置零后的输入电阻；C 、在数值上,开路电压OC U 、戴维宁等效电阻q R e 和短路电流SC I 于满足OC U =q R e SC I ；D 、求解戴维宁等效电阻q R e 时,电流源置零时相当于短路,电压源置零时相当于开路;15,其电流U 和电阻R 为2 A 、1V ,1Ω B 、2V ,1Ω C 、1V ,2ΩD 、2V ,2Ω16、在直流稳态时,电容元件上A 、有电流,有电压B 、有电流,无电压C 、无电流,有电压D 、无电流,无电压 17、电路的暂态过程从t=0大致经过 时间,就可以认为到达稳定状态了; A 、τ B 、3~5τ C 、8τ D 、10τ18、用下面各式表示RC 串联电路中的电压和电流,表达式有误的是A 、⎰+=idt CRi u 1 B 、C R u u u += C 、C R U U U += D 、C R U U U += 二、填空题1、电路通常由电源、 、负载三个部分构成;2、对于一个具有n 个结点、b 条支路的电路,若运用支路电流法分析,则需列出 个独立的KVL 方程;3、电压源两端的电压与流过它的电流及外电路 有关/无关,流过电压源的电流与外电路 有关/无关;4、在叠加的各分电路中,不作用的电压源用 代替,不作用的电流源用 代替;5、已知一RLC 串联电路,则电路的总阻抗为 ;6、一阶动态电路中,已知电容电压()()t C e t u 569-+=Vt ≥0,则零输入响应为 V,零状态响应为 V;7、已知电路如图所示,则结点a 的结点电压方程为 ;I U S +8、受控源通常具有电源和 的两重性质;若受控源和线性电阻组成一端口电路,则其等效电阻R in 的定义式为 ;9、电流源的电流与它两端的电压及外电路 有关/无关,电流源两端的电压与外电路 有关/无关;10、将含源一端口用戴维宁等效电路来代替,其参数为OC U 与q R e ,当R L 与q R e 满足 时,R L 将获得的最大功率m ax P 为 ;11、一阶动态电路的全响应可以分为 和零状态响应的叠加,也可以分为稳态分量和 的叠加;12、已知Z 1=4Ω,Z 2= —j4Ω,若将Z 1和Z 2的串联等效阻抗Z 化为极坐标形式,则其表达式为 Ω;13、已知电路如图所示,则网孔电流I m1的网孔方程为 ;R 3 + U 1 —三、判断题1、若二端口网络N 1和N 2等效,则N 1和N 2相等;2、若将三个相等的Y 形联结电阻等效成∆形联结,则等效后电阻∆R 的值为1/3Y R ;3、正弦电路的有功功率只在电阻上产生,无功功率只在电抗上产生;4、电路一般分为电源、中间环节和响应三个部分;5、对于一个具有b 条支路、n 个结点的电路,其回路数目与网孔数目均为b —n —1个;6、正弦电路一般采用幅值、频率和相位这三个物理量来表示交流量的大小; 四、分析计算题1、试分析图示电路的输入电阻R ab 的值;1 b2、试用网孔电流法或者回路电流法分析图示电路中I 的值;5Ω 20Ω5Ω30Ω ++ 5V30V I ——3、利用戴维宁定理分析下图中负载电阻R L取何值时达到最大功率,并得到此功率的值;4、电路如图所示,开关S原在位置1已久,t=0时合向位置2,电容C大小为10μF,试利用三要素法分析u C t的函数表达式;+ Ω5V—5、在图示电路中,I1 = I2 =10A,U=100V,u与i同相;要求计算I,R,X C,X L的值;+U—6、试用∆—Y等效变换法分析图示电路的输入电阻R ab的值;9Ω9Ω3Ωb7、试用结点电压法分析图示电路中电压U的值;+U8、试用叠加定理分析图示电路中电流I的值;9、电路如图所示,已知换路前电路处于稳态;试利用三要素法分析i L t的函数表达式;—10、 A ,U=200V,R=5Ω,R2=X L;要求计算I,R2,X C,X L 的值;+U一、选择题二、填空题1、中间环节2、 b —n —13、无关；有关4、短路；开路5、Cj L j R ωω1++ 6、15t e 5-；91-t e 5- 7、2231)111(R U I U R R R S S a -=++8、电阻；R in =i u9、无关；有关 10、q L R R e =；eqOC R U 4211、零输入响应；暂态分量 12、04524-∠ 13、R 1+ R 2I m1 —R 2I m2 = U 1+U 2 三、判断题1、×2、×3、√4、×5、×6、× 四、分析计算题1、解：设端电压为u,端电流为i,有： 11112u u u R R u μ-+=11R ui = 故 R ab =iu=1—μR 1+ R 22、解：设回路电流如上图所示,得回路方程： 1L I =1A502L I + 201L I —203L I = 5 303L I —51L I —201L I —202L I = 30—5解之,得 3L I =2A 2L I =1/2A故 I=2L I =1/2A 3、解： 由题图等效变换得下图:+ 2 + OC U —— V U OC 2/1442232—=⨯++-=Ω=+=24//)22(e q R 故 Ω==2e q L R R 时,有最大值W R U P eq OC 32142max=== 4、解：用三要素法求解(1)先求初始值 V u C 4100251005)0(=+⨯=-根据换路定律 V u u C C 4)0()0(==-+（2）求换路后的稳态值 V u C 0)(=∞ （3）求时间常数τ Ω==k R eq 50100//100s C R eq 5.010********=⨯⨯⨯==-τ则 V e e u u u t u t tC C C C 24)]()0([)()(--+=∞-+∞=τ5、解：由题意得相量图：U URI I =2 C R U U = I=210101022=+ Au 、i 同相,且u L 超前i L 900,故有U L =U=100V 则X L =U L /I=100/210=52Ω U R =U C =210010010022=+V R=U R /I 2=2100/10=102ΩX C = U C /I 1=2100/10=102Ω 6、解： Y R =1/3∆R =1/3⨯9=3Ω 由题意得图ab R =3+9//3+3+3=7Ω 7、解：取结点c 为参考结点如图所示,得结点电压方程： a b 1/10+1/10U a —1/10 U b = 1—30/101/10+1/20U b —1/10 U a —1/20 U d = 7+30/10 1/10+1/20U d —1/20 U b = —2解之,得 U a =40V U b =100V U d =20V则 U=U b —U d =80V d 8、解：17A 单独作用得分量I 1A I 8.2765//205//201=⨯+=290V 单独作用得分量I 220ΩA I 2.76//20590620202=+⨯+=故 I =I 1+ I 2=10A9、解：用三要素法求解1求i L 0+ i L 0+= i L 0-=12/6=2A 2求i L ∞ i L ∞= 12/6+9/3=5A 3求τ S R L eq 213//61===τ 则 A e ei i i t i t tL L L L 235)]()0([)()(--+-=∞-+∞=τ10、解：由题意得相量图： UI I =1 L R 22RI=1010)210(22=- AU R =RI=50V ,u R 、u C 与i 的初相位均为450,故U C =200—50 =150V则 X C =U C / I 1 =150/10=15Ω2R 2= U C / I 2 =210150=2 即R 2=X L =Ω。
电路原理试卷及答案详解A超强试题电路基础试卷及答案
第5页 共9页
图 11 4、如图 12 所示电路，开关原来长时间闭合，在 t=0 时将开 关 S 断开，求断开开关后的电容电压 uc(t)。〔本小题 10 分〕 一、填空 〔此题 5 空，每空 2 分，共 10 分〕 1、 2、-3V 3、-3W 4、外施电源 5、铜 二、选择题〔此题 5 小题，每题 2 分，共 10 分〕 1、B 2、D 3、D 4、B 5、A 三、画图题〔此题 2 小题，每题 5 分，共 10 分〕 1、 2、 (1 分) 〔4 分〕
电路原理试卷及答案详解 A 超强试题电路基础 试卷及答案

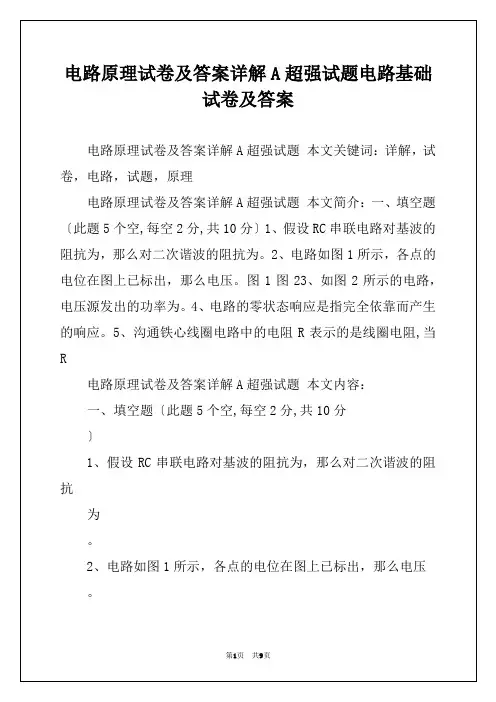

电路原理试卷及答案详解 A 超强试题 本文关键词：详解，试 卷，电路，试题，原理
电路原理试卷及答案详解 A 超强试题 本文简介：一、填空题 〔此题 5 个空,每空 2 分,共 10 分〕1、假设 RC 串联电路对基波的 阻抗为，那么对二次谐波的阻抗为。2、电路如图 1 所示，各点的 电位在图上已标出，那么电压。图 1 图 23、如图 2 所示的电路， 电压源发出的功率为。4、电路的零状态响应是指完全依靠而产生 的响应。5、沟通铁心线圈电路中的电阻 R 表示的是线圈电阻,当 R
第4页 共9页
图7 2、某二端网络端口处的电压和电流的表达式分别为， ，那么电路中电压、电流的有效值和电路所消耗的平均功率。 3、确定某二端口网络的 Z 参数矩阵为，求该网络的传输参数 矩阵，并答复该网络是否有受控源。 4、对于图 8 所示含有耦合电感元件的电路，设 W，试求副边 开路时的开路电压。 图8 五、综合计算题〔此题 4 小题，共 50 分〕 1、如图 9 所示的电路，确定,,,，， 求负载为多大时能获得最大功率，此最大功率是多少？〔本 小题 15 分〕 图9 2、三相负载的平均功率为 2.4 kW、功率因数为 0.6 的对称三相电感性负载与线电压为 380 V 的供电系统相联，如图 10 所示。假如负载为三角形联接， 求每相阻抗和各线电流的有效值。〔本小题 10 分〕 图 10 3、在图 11 所示电路中，在正弦沟通电作用下电容端电压相 量为。试求电压和电流，电路的有功功率 P、无功功率 Q 和视在 功率 S，并绘出求解的相量图。〔本小题 15 分〕
电路原理考试及答案
电路原理考试及答案————————————————————————————————作者：————————————————————————————————日期：A 卷一、 填空：要求有计算过程。
(每空5分，共15分) 1、图1所示电路中理想电流源的功率为 。
(4分) 2、图2所示电路中电流I 为 。
3、图3所示电路中电流U 为 。
二、 分别用节点法、网孔法和戴维南定理求图4所示电路中的电流I 。
图4 图5 图6 三、 求图5所示电路中的电压U ab 。
(10分)四、 含理想变压器电路如图6，V U S 00100∠=•，求负载R 上电压有效值U 。
(10分) 五、求图7中各二端网络的等效电阻。
(15分)图7六、电路如图8所示，开关K 闭合前电路已稳定，用三要素法求K 闭合后的u c (t)。
(10分)七、(10分)电路如图9所示。
已知：U=8V，Z1=1-j0.5Ω，Z2=1+j1Ω，Z3=3-j1Ω。
(1) 求输入阻抗Zi；(2) 求•I。
1图8 图9B卷一、选择题(单选)：(20分)1、电阻与电感元件并联，它们的电流有效值分别为3A 和4A，则它们总的电流有效值为( ) 。
A、7AB、6AC、5AD、4A2、关于理想电感元件的伏安关系，下列各式正确的有( )A、u=ωLiB、u=LiC、u=jωLiD、u=Ldi/dt3、耦合电感的顺串时等效电感为( ) 。
A、L eq=L1+L2+2MB、L eq=L1+L2-2MC、L eq=L1L2-M2D、L eq=L1L2-M24、单口网络，其入端阻抗形式是Z=R+jX，当X<0时,单口网络呈( )A、电阻性质B、电感性质C、电容性质二、填空：(每空2分，共14分)1、图1.1所示电路中理想电流源吸收的功率为。
2、图1.2所示电路中电阻的单位为Ω，则电流I为。
3、已知i=10cos(100t-30。
)A，u=5sin(100t-60。
)A,则i、u的相位差为且i u。
电路原理考试题及答案
电路原理考试题及答案电路原理考试题及答案电路图的知识是考试中常见的知识点，下面是电路原理考试题及答案，欢迎参考阅读！1．数字信号和模拟信号的不同之处是( )A．数字信号在大小上不连续，时间上连续，而模拟信号则相反B．数字信号在大小上连续，时间上不连续，而模拟信号则相反C．数字信号在大小和时间上均不连续，而模拟信号则相反D．数字信号在大小和时间上均连续，而模拟信号则相反答案：C2．在登录你的电子信箱(或“QQ”)的过程中，要有两个条件，一个是用户名，一个是与用户名对应的密码，要完成这个事件(登录成功)，它们体现的逻辑关系为( )A．“与”逻辑关系 B．“或”逻辑关系C．“非”逻辑关系 D．不存在逻辑关系答案：A3．(2011年济宁模拟)下面为一逻辑门电路的真值表，试判断这是一个什么类型的.逻辑门电路( )M 0 1N 1 0A．“与”门 B．“非”门C．“或”门 D．“与非”门解析：选B.由该逻辑门电路的真值表可以看出输出端与输入端是相反的关系，故选B.4．逻辑电路的信号有两种状态：一是高电位状态，用“1”表示；另一种是低电位状态，用“0”表示．关于这里的“1”和“0”下列说法中正确的是( )A．“1”表示电压为1 V，“0”表示电压为0 VB．“1”表示电压为大于或等于1 V，“0”表示电压一定为0 VC．“1”和“0”是逻辑关系的两种可能的取值，不表示具体的数字D．“1”表示该点与电源正极相连，“0”表示该点与电源负极相连答案：C5．(2011年徐州模拟)如2－11－7所示为三个门电路符号，A输入端全为“1”，B输入端全为“0”．下列判断正确的是( ) A．甲为“非”门，输出为“1”B．乙为“与”门，输出为“0”C．乙为“或”门，输出为“1”D．丙为“与”门，输出为“1”答案：C6．(2011年苏州质检)如2－11－8是一个三输入端复合门电路，当C端输入“1”时，A、B端输入为何时输出端Y输出“1”( ) A．0 0 B．0 1C．1 0 D．1 1答案：D7．在如2－11－9所示的逻辑电路中，当A端输入电信号1、B 端输入电信号0时，则在C和D端输出的电信号分别为( ) A．1和0 B．0和1C．1和1 D．0和0解析：选C.首先从“非”门电路入手，当B端输入电信号“0”时，D端输出电信号为“1”，所以“与”门电路的两输入均为“1”，因此C端输出电信号为“1”．因此C项正确．其他选项均不对．8．如2－11－10为包含某逻辑电路的一个简单电路图，L为小灯泡．光照射电阻R′时，其阻值将变得远小于R.当电阻R′受到光照射时小灯泡L将( )A．发光B．不发光C．a点电势高D．b点电势高解析：选AC.该逻辑电路为“非”门电路，当电阻R′受到光照射时，R′两端电势差趋近于零，小灯泡L将发光，A正确．由于非门电路输入端为低电势，故输出端为高电势，C正确．9．如2－11－11所示，将两个“非”门和一个“与”门组成一个复合门电路，请在表中填写该门电路的真值表．输入输出A B Y解析：结合“非”门和“与”门的特点分析，如A、B都输入0，经“非”门都输出1，再输入“与”门则输出1，输入端输入不同赋值组合，输出值如所示.输入输出A B Y0 0 11 0 00 1 01 1 0答案：见解析10．(2009年高考上海卷)如2－11－12为某报警装置示意，该报警装置在一扇门、两扇窗上各装有一个联动开关，门、窗未关上时，开关不闭合，只要有一个开关未闭合，报警器就会报警．该报警装置中用了两个串联的逻辑电路，虚线框甲内应选用________门电路，虚线框乙内应选用________门电路．(选填“与”、“非”、“或”)解析：由题意知，一扇门，两扇窗只要一个不闭合，报警器就会报警，符合只要满足一个条件，结果就能发生的特点，所以甲、乙框内电路应该是“或”门．答案：或或。
“电路原理”模拟试卷及答案分析
华南理工大学网络教育学院期末考试《电路原理》模 拟 试 卷一、正误判断题（每小题1分，共15分；正确在括号内√、错误打×）1. 在进行电路分析时，电压的参考方向可以任意设定，但电流的参考方向必须按规定设定。
（ × ）2. 在非关联参考方向的情况下，p =ui 表示元件发出的功率。
（√ ）3. 非线性电阻元件的伏安特性曲线不是一条过原点的直线。
（ √ ）4. 直流电流源的电流恒定，而电压则由外电路决定。
（√）5. 独立电源有2种，受控电源也有2种。
（× ）6. 对具有n 个结点、b 条支路的电路，可以列出(n -1)个独立的KVL 方程。
（× ）7. 叠加原理只适用于线性电路。
（ √ ）8. 理想运放工作于线性区时，不具有“虚短路”和“虚断路”性质。
（× ） 9. 电感储存电场能量，电容储存磁场能量。
（×）10. 在换路前后电感电流为有限值的条件下，换路前后瞬间电感电压不能跃变。
（ ×） 11. 正弦电压有效值U 与最大值U m 之间的关系是：m U U 3=。
（× ）12. 用有效值相量表示正弦电压u =311sin(ωt －45°)V 时，可写作V 45220︒-∠=U 。
（√）13. RLC 并联电路在发生谐振时，阻抗的模达到最大。
（√ ）14. 三相对称负载的概念是指负载的三个阻抗的模或者辐角相等。
（× ） 15. 改变理想变压器的变比，只能对电压、电流进行变换。
（ × ）二、单项选择题（每小题2分，共20分）1. 在图2-1所示电容电路中，电压与电流的正确关系式应是（B ）。
(a )dt du Ci = (b ) dt du C i -= (c )dt di C u = (d )dtdiC u -= 2. 图2-2所示电路中，当R 1增加时，电压I 2将（ C ）。
(a )变大(b )变小(c )不变Ciu +-2 R 2图2-1 图2-23. 图2-3所示电路中，供出功率的电源是（B ）。
电路原理试卷及答案
A 卷一、 填空：要求有计算过程。
(每空5分，共15分) 1、图1所示电路中理想电流源的功率为 。
(4分) 2、图2所示电路中电流I 为 。
3、图3所示电路中电流U 为 。
二、 分别用节点法、网孔法和戴维南定理求图4所示电路中的电流I 。
图4 图5 图6 三、 求图5所示电路中的电压U ab 。
(10分)四、 含理想变压器电路如图6，V U S 00100∠=•，求负载R 上电压有效值U 。
(10分) 五、求图7中各二端网络的等效电阻。
(15分)图7六、电路如图8所示，开关K 闭合前电路已稳定，用三要素法求K 闭合后的u c (t)。
(10分)七、(10分)电路如图9所示。
已知：U=8V，Z1=1-j0.5Ω，Z2=1+j1Ω，Z3=3-j1Ω。
(1) 求输入阻抗Zi；(2) 求•I。
1图8 图9A卷答案一、填空：(每题5分，共15分)1、-60W2、－1.5A3、115V二、选择题：(每种方法10分，共计30分。
要求有计算过程。
)I=6A三、U ab=60V (10分)四、U=8.01V(10分)五、(a)36Ω；(b)12Ω；(c)－6Ω。
(每题5分，共15分)六、用三要素法求K闭合后的u c(t)。
(共10分)解：uc(0+)=5V (2分)uc(∞)=10V (2分)τ=RC=10s (2分)uc(t)=10-5e-0.1t V (4分)七、(共10分)解：(1)Zi=2Ω(5分)(2) I1=4∠0A (5分)B卷一、选择题(单选)：(20分)1、电阻与电感元件并联，它们的电流有效值分别为3A 和4A，则它们总的电流有效值为( ) 。
A、7AB、6AC、5AD、4A2、关于理想电感元件的伏安关系，下列各式正确的有( )A、u=ωLiB、u=LiC、u=jωLiD、u=Ldi/dt3、耦合电感的顺串时等效电感为( ) 。
A、L eq=L1+L2+2MB、L eq=L1+L2-2MC、L eq=L1L2-M2D、L eq=L1L2-M24、单口网络，其入端阻抗形式是Z=R+jX，当X<0时,单口网络呈( )A、电阻性质B、电感性质C、电容性质二、填空：(每空2分，共14分)1、图1.1所示电路中理想电流源吸收的功率为。
电路原理期末考题及答案
《电路原理》期末考试题注意事项： 1.本试卷共四大题，满分100分，考试时间120分钟，闭卷；2.考前请将密封线内各项信息填写清楚；3.所有答案请直接做在试卷上，做在草稿纸上无效；4.考试结束，试卷、草稿纸一并交回。
题号一二三四总分得分一、解答题（每小题4分，共40分）１.在下图电路中，Ｒ=２Ω，ＵＳ=９Ｖ，非线性电阻的伏安特性为若ｕＳ（ｔ）=ｃｏｓｔＶ，试求电流ｉ。
答：2. 电路如下图所示。
ｔ=０时，Ｋ闭合，ｕＣ（０＋）=Ｕｏ。
试求ｔ≥０时的ｕＣ（ｔ）。
答：3. 电路如下图（ａ）所示。
充电的电容Ｃ通过非线性电阻放电，非线性电阻的伏安特性如下图（ｂ）所示。
已知Ｃ=１Ｆ，ｕＣ（０_）=３Ｖ，试求ｕＣ（ｔ）。
答：4. 下图所示电路在换路前已工作了很长的时间，试求换路后３０Ω电阻支路电流的初始值。
答：0.25Ａ。
5. 下图所示电路在换路前已工作了很长的时间，试求电路的初始状态以及开关断开后电感电流和电容电压的一阶导数的初始值。
答：6. 将下图所示电路中电容端口左方的部分电路化成戴维南模型，然后求解电容电压的零状态响应ｕＣ（ｔ）答：7. 设下图（ａ）所示电路中电流源电流i S（t）的波形如图（ｂ）所示，试求零状态响应ｕ（ｔ），并画出它的曲线。
答：8.试求下图所示电路中的电流ｉ（ｔ），设换路前电路处于稳定状态。
答：9.在下图所示电路中，电容电压的初始值为-4Ｖ，试求开关闭合后的全响应ｕＣ（ｔ）和ｉ（ｔ），并画出它们的曲线。
答：10. 图７ ３７所示电路在换路前已建立稳定状态，试求开关闭合后的全响应ｕＣ（ｔ），并画出它的曲线。
答：二、判断题（每小题3分，共30分）1.下图所示电路在换路前已工作了很长时间，图中ＩＳ为一直流电源。
试求开关断开后的开关电压ｕＳ（ｔ）是（√）答案：2.下图所示电路将进行两次换路。
试用三要素法求出电路中电容的电压响应ｕＣ（ｔ）和电流响应ｉＣ（ｔ），并画出它们的曲线。
（√）答案：3.下图所示电路在开关断开前已处于稳定状态，试求开关断开后的零输入响应ｉＬ２（ｔ）是（×）答案：4.试求图所示电路的零状态响应ｕ（ｔ）是。
(完整版)《电路原理》试卷答案
《电路原理》试题一、填空题（本题共15小题，每小题2分，共30分）1、在题图一（1）的电路中，C1=1μF，C2=2μF，电路的总电容为，C1上的电压。
2、将图一（2）中的诺顿电路等效为戴维宁电路，其中R1=10Ω .电源的电动势Us= ，电阻R= 。
3、图一（3）中，L1=1H,L2=2H, 电路ab端口的总电感为。
4、电感量为2mH电感中流有2A的稳定电流，该电感的储能为焦耳。
5、电感具有阻碍电流的作用。
6、图一（6）所示电路，C=100μF，R=5kΩ.电容上的初始电压为10V. 当开关K合上后，电容上的电压随时间的变化关系为。
7、非库仑电场移动单位正电荷从电源负极到正极所做的功定义为。
8、图一（8）所示电桥平衡的条件为。
9、若某电路网络中有n个节点，则按基尔霍夫电流定律（KCL）只能写出个独立的节点电流方程。
10、纯电感元件两端电压的相位超前其电流相位 。
11、某纯电容的容抗为Xc ，其两端的交流电压为U ，则该电容的有功功率为 ， 无功功率为 。
12、如图一（12）所示的电路中，a 、b 两端的电压U=25V ，R 1=70Ω，R 2=30Ω，则U 1= ， U 2= .13、若A=5∠53.13o，B=5∠-143.13o，则 .=BA 14、1000μF 的电容两端加了100V 的电压，电容极板上的电量为 库仑。
15、频率相同的正弦电流和电压分别为：o), 210sin(+=t U u m ωo), 则u 超前i 。
60sin(-=t I i m ω二、选择题（本题共10小题，每小题2分，共20分。
在每小题列出的四个选项中只有一个是符合题意的，请将其字母填入题后的括号内。
错选或不选均无分）1、电容的定义式为：( ).A ． B. C. D. Uq C =q U C =Uq C =C=IU 2、图二（2）电路中，R 1=6Ω，R 2=7Ω，R 3=6Ω，R 4=10Ω，则a 、b 两端的电阻R ab 阻值为（ ）。
电路原理试题及答案
电路原理试题及答案
1. 电路中的电阻是如何工作的？
答案：电阻是电流流过时产生阻碍的元件，通过电阻可以控制电流的大小。
2. 串联电路和并联电路有什么区别？
答案：串联电路是指电路中元件依次连接在一起，电流只有一个路径可走；而并联电路是指电路中元件同时连接，电流可以在多条路径上同时流动。
3. 什么是电流的方向性？
答案：电流流动的方向和电子的正向相反。
4. 如何计算电阻的阻值？
答案：电阻的阻值可以根据欧姆定律来计算，即电阻值等于电阻两端的电压差除以通过电阻的电流强度。
5. 什么是欧姆定律？
答案：欧姆定律是指在恒定温度下，电阻两端的电压和通过电阻的电流成正比，即V=IR，其中V表示电压，I表示电流，R 表示电阻。
6. 如何计算电路中的功率？
答案：功率可以通过两种方法来计算，一种是通过电流和电压的乘积，即P=VI；另一种是通过电流的平方乘以电阻的阻值，即P=I^2R。
7. 如何计算并联电路中的总电阻？
答案：并联电路中的总电阻可以通过将各个电阻的倒数相加，再取倒数得到。
8. 什么是电路的戴维南定理？
答案：戴维南定理是指任意线性电路（只包含电压源、电流源和电阻）都可以用一个等效电路来替代，等效电路的电源电压等于原电路的开路电压，等效电路的电阻等于原电路的两端引出电源后的总电阻。
9. 什么是电感和电容？
答案：电感是指对电流变化有阻碍作用的元件，导线线圈是常见的电感元件；电容是指具有储存电荷能力的元件，两个导体之间的电介质是常见的电容元件。
10. 如何计算电路中的欧姆功率损耗？
答案：欧姆功率损耗可以通过电流的平方乘以电阻的阻值来计算，即P=I^2R。
电路原理期末试题及答案
电路原理期末试题及答案第一部分：选择题（共20题，每题2分）1. 下列哪个元件的主要作用是存储电荷？(A) 电容器(B) 电感器(C) 电阻器(D) 液晶显示屏答案：(A) 电容器2. 在直流电路中，电流的方向是由高电压电极流向低电压电极。
(A) 正确(B) 错误答案：(B) 错误3. 以下哪个是欧姆定律的数学表达式？(A) V = IR(B) R = VI(C) I = VR(D) V = RI答案：(A) V = IR4. 如果两个电阻器连接在并联电路中，它们的总电阻为：(A) 等于其中一个电阻器的电阻(B) 大于其中一个电阻器的电阻(C) 小于其中一个电阻器的电阻(D) 等于两个电阻器电阻之和的倒数答案：(D) 等于两个电阻器电阻之和的倒数5. 以下哪个元件可用于将交流电转换为直流电？(A) 变压器(B) 二极管(C) 电容器(D) 电感器答案：(B) 二极管......第二部分：填空题（共10题，每题2分）1. 欧姆定律指出电流与电压之间的关系为__________。
答案：线性关系2. 并联电路中，电流的总和等于__________。
答案：各支路电流之和3. 交流电的频率用单位__________表示。
答案：赫兹（Hz）4. 电容器的单位为__________。
答案：法拉（F）5. 电阻器的电阻值用单位__________表示。
答案：欧姆（Ω）......第三部分：简答题（共5题，每题10分）1. 解释什么是直流电和交流电，并举例说明它们的应用领域。
答案：直流电是电荷在电路中沿着一个方向流动的电流，例如电池所提供的电流就是直流电。
直流电广泛应用于电子设备中，如手机、电脑等。
交流电是电荷周期性地改变方向的电流，例如家庭用电和电网供电都是交流电。
交流电在家庭、工业和交通领域中都有广泛应用。
2. 解释并举例说明串联电路和并联电路的特点。
答案：串联电路是指电路中元件按照一条路径连接的电路，电流在元件中依次流过。
电路原理测试题及答案
电路原理测试题及答案一、选择题1. 电路中电压与电流的关系是什么？A. 正比B. 反比C. 无关D. 非线性关系答案：A2. 欧姆定律描述的是哪种电路元件？A. 电阻B. 电容C. 电感D. 电源答案：A3. 以下哪个不是基本电路定律？A. 基尔霍夫电流定律B. 基尔霍夫电压定律C. 欧姆定律D. 法拉第电磁感应定律答案：D二、填空题4. 在串联电路中，总电阻等于各个电阻的_________。
答案：和5. 电容器的单位是_________。
答案：法拉6. 电感器的单位是_________。
答案：亨利三、简答题7. 请简述基尔霍夫电流定律的内容。
答案：基尔霍夫电流定律指出，在任何电路的节点上，流入节点的电流之和等于流出节点的电流之和。
8. 什么是电源的内阻？答案：电源的内阻是指电源内部的电阻，它会影响电源的输出电压和电流。
四、计算题9. 已知一个串联电路由三个电阻组成，分别为R1=10Ω，R2=20Ω，R3=30Ω。
求电路的总电阻。
答案：总电阻R_total = R1 + R2 + R3 = 10Ω + 20Ω + 30Ω = 60Ω10. 如果在上述电路中，电源电压为12V，求通过R1的电流。
答案：根据欧姆定律，I1 = V / R1 = 12V / 10Ω = 1.2A五、分析题11. 对于一个并联电路，如果其中一个支路的电阻发生变化，其他支路的电压和电流会如何变化？答案：在并联电路中，各支路两端的电压相等。
如果其中一个支路的电阻发生变化，该支路的电流会相应变化，而其他支路的电压保持不变，电流可能会因总电阻的变化而略有变化。
六、实验题12. 设计一个实验来测量一个未知电阻的值。
答案：可以使用伏安法测量未知电阻的值。
首先，将未知电阻与一个已知电阻值的电阻器串联，然后测量两端的电压和通过的电流。
根据欧姆定律，可以计算出未知电阻的值。
电路原理期末考题及答案
《电路原理》期末考试题注意事项： 1.本试卷共四大题，满分100分，考试时间120分钟，闭卷；2.考前请将密封线内各项信息填写清楚；3.所有答案请直接做在试卷上，做在草稿纸上无效；4.考试结束，试卷、草稿纸一并交回。
题号一二三四总分得分一、解答题（每小题4分，共40分）１.在下图电路中，Ｒ=２Ω，ＵＳ=９Ｖ，非线性电阻的伏安特性为若ｕＳ（ｔ）=ｃｏｓｔＶ，试求电流ｉ。
答：2. 电路如下图所示。
ｔ=０时，Ｋ闭合，ｕＣ（０＋）=Ｕｏ。
试求ｔ≥０时的ｕＣ（ｔ）。
答：3. 电路如下图（ａ）所示。
充电的电容Ｃ通过非线性电阻放电，非线性电阻的伏安特性如下图（ｂ）所示。
已知Ｃ=１Ｆ，ｕＣ（０_）=３Ｖ，试求ｕＣ（ｔ）。
答：4. 下图所示电路在换路前已工作了很长的时间，试求换路后３０Ω电阻支路电流的初始值。
答：0.25Ａ。
5. 下图所示电路在换路前已工作了很长的时间，试求电路的初始状态以及开关断开后电感电流和电容电压的一阶导数的初始值。
答：6. 将下图所示电路中电容端口左方的部分电路化成戴维南模型，然后求解电容电压的零状态响应ｕＣ（ｔ）答：7. 设下图（ａ）所示电路中电流源电流i S（t）的波形如图（ｂ）所示，试求零状态响应ｕ（ｔ），并画出它的曲线。
答：8.试求下图所示电路中的电流ｉ（ｔ），设换路前电路处于稳定状态。
答：9.在下图所示电路中，电容电压的初始值为-4Ｖ，试求开关闭合后的全响应ｕＣ（ｔ）和ｉ（ｔ），并画出它们的曲线。
答：10. 图７ ３７所示电路在换路前已建立稳定状态，试求开关闭合后的全响应ｕＣ（ｔ），并画出它的曲线。
答：二、判断题（每小题3分，共30分）1.下图所示电路在换路前已工作了很长时间，图中ＩＳ为一直流电源。
试求开关断开后的开关电压ｕＳ（ｔ）是（√）答案：2.下图所示电路将进行两次换路。
试用三要素法求出电路中电容的电压响应ｕＣ（ｔ）和电流响应ｉＣ（ｔ），并画出它们的曲线。
（√）答案：3.下图所示电路在开关断开前已处于稳定状态，试求开关断开后的零输入响应ｉＬ２（ｔ）是（×）答案：4.试求图所示电路的零状态响应ｕ（ｔ）是。
电路原理期末试卷及参考答案3
华南理工大学期末考试《电路原理》试卷注意事项：1.本试卷共三大题，满分100分，考试吋间120分钟，闭卷;2. 考前请将密封线内各项信息填写淸楚；3. 所有答案请直接做在试卷上，做在草稿纸上无效；4. 考试结束，试卷、草稿纸一并交回。
1. 一个二端元件，其上电压u 、电流i 取关联参考方向，已知u=20V ，i =5A,则该二 端元件（产生/吸收）100W 的电功率。
2.在时域内，线性电容和线性电感的VCR 关系式分别为i c =3. 一个含有7条支路、5个节点的电路，其独立的KCL 方程有有一 L=0. 1H 的电感元件，己知其两端电压u=100V2cos （1000t-30° ） V,则该电感,流过电感的电流1=某一正弦交流电动势的解析式为e=141.4cos （100nt+60°） V,则该正弦电动势的题号―二三总分得分一填空,:（每格1分，共30分），相应的相量形式为Ic= ，U L =个，独立的KVL方程有个；若用2b 方程法分析，则应有个独立方程。
4. 元件的感抗为，阻抗为，导纳 5. 有效值E=，频率为f=。
当t=0. Is 时，该6.7.8.9.10. 电动势的瞬时值为己知交流电流的解析式：ii=10cos (100nt-130° ) A，i2=20cos (100nt+60° ) A,则ii超前i2在正弦激励下，含有L和C的单口网络的端口电压与电流同相时，称电路发生了有一理想变压器，已知原边线圈的匝数Nu电压有效值为m,电流有效值为副边线圈匝数N2,电压有效值为U2,电流有效值为12,则山/U2=Ii/ I2= ，如在副边接上阻抗Z。
，则从原边视入的阻抗为Z in=线性一阶动态电路的全响应，从响应与激励在能量方面的关系来分析，可分解为与之和。
在二阶RLC串联电路的零输入响应中，当电路参数满足R>2VL/C时，储能元件的放电过程表现为放电，这种情况称为：反之，当R<211.在互易二端口网络的各种参数中，只有种参数中，只有 是独立的。
电路原理试题及答案
电路原理试题及答案一、选择题（每题2分，共10分）1. 在电路中，电流的方向是如何定义的？A. 从负极流向正极B. 从正极流向负极C. 任意方向D. 从电源的正极流向负极答案：B2. 下列哪个元件不是线性元件？A. 电阻器B. 电容器C. 电感器D. 二极管答案：D3. 在交流电路中，电感元件的阻抗与频率的关系是？A. 阻抗随频率的增加而增加B. 阻抗随频率的增加而减少C. 阻抗与频率无关D. 阻抗随频率的增加而先增加后减少答案：A4. 电路中，欧姆定律的数学表达式是？A. V = IRB. I = V/RC. R = V/ID. V = I * R答案：B5. 下列哪个不是电路的基本组成部分？A. 电源B. 负载C. 导线D. 变压器答案：D二、填空题（每题2分，共10分）1. 电路中，电压的单位是______。
答案：伏特（V）2. 电流的单位是______。
答案：安培（A）3. 电阻的单位是______。
答案：欧姆（Ω）4. 电感的单位是______。
答案：亨利（H）5. 电容的单位是______。
答案：法拉（F）三、简答题（每题10分，共20分）1. 什么是基尔霍夫电流定律（KCL）？答案：基尔霍夫电流定律指出，在任何电路的节点上，流入节点的电流之和等于流出节点的电流之和。
2. 什么是基尔霍夫电压定律（KVL）？答案：基尔霍夫电压定律指出，在任何闭合电路中，沿着闭合路径的电压降之和等于零。
四、计算题（每题15分，共30分）1. 已知一个电路中，电阻R1=10Ω，R2=20Ω，R3=30Ω，R1和R2串联，然后与R3并联，求整个电路的等效电阻。
答案：首先计算R1和R2的串联电阻Rs = R1 + R2 = 10Ω + 20Ω = 30Ω。
然后计算Rs与R3的并联电阻Re = (Rs * R3) / (Rs + R3) = (30Ω * 30Ω) / (30Ω + 30Ω) = 18Ω。
2. 一个交流电路中，电感L=0.5H，电容C=0.2F，电阻R=100Ω，电源电压V=220V，频率f=50Hz，求电路的总阻抗Z。
电路原理课程题库（有详细答案）
5、在Z 1与Z 2并联的正弦交流电路中，其电流关系错误的是（ A ） A.I=I 1+I 2 B.i=i 1+i 2 C.21? ? ? +=I I I 6、当RLC 串联电路呈感性时，总电压与电流间的相位差φ应是（ A ）。 A.φ＞0 B.φ＜0 C.φ= 0 D.不确定 7、提高功率因数的意义在于（ B ）。 A.防止设备损坏 B.提高输电效率和供电设备利用率 C.提高电源电压 D.提高电源容量 8、相对磁导率（ B ） A.有单位 B.无单位 C.单位是亨/米 D.单位是特 9、磁阻的单位是（ B ） A.亨/米 B.亨-L C.米/亨 D.亨 10、线圈中的感应电动势大小与线圈中（C ） A.磁通的大小成正比 B.磁通的大小成反比 C.磁通的变化率成正比 D.磁通的变化率成反比 11、线圈自感电动势的大小与（ D ）无关。 A、线圈中电流的变化率 B、线圈的匝数 C、线圈周围的介质 D、线圈的电阻 12、在运算电路中，集成运算放大器工作在线性区域，因而要引入（ B ），利用反馈网络实现各种数学运算。 A.深度正反馈 B.深度负反馈 C.浅度正反馈 D.浅度负反馈 13、稳压二极管是利用其伏安特性的（D ）特性进行稳压的。 A.正向起始 B.正向导通
C.磁压 D.磁通势 28、关于正弦交流电相量的叙述中(A )的说法是正确的。 A.模是正弦量的有效值 B.幅角是相位差 C.幅角是相位 D.模是平均值 29、叠加原理是分析(C )的一个重要原理。 A.简单电路 B.复杂电路 C.线性电路D、非线性电路 30、与参考点有关的物理量是（C ）。 A．电流 B．电压 C．电位 D．电动势 31、当R、L、C串联电路呈感性时，总电压与电流间的相位差φ应该是（A ）. A．φ＞0 B．φ＜0 C．φ=0 32、有两个电容器，C1为200V、20µF，C2为250V、2µF，串联后接入400V直流电路中，可能出现的情况是（ A ）。 A.C1和C2都被击穿 B.C1损坏 C.C1和C2都正常工作 D.C2损坏 33、在纯电感电路中，电压与电流间的数值关系是（ B ）。 A.i=u/L B.I=U L/ωL C.I=U L/L D.I=U m/ωL 34、当只考虑复杂电路中某一条支路电流电压的情况,采用(D )比较方便。 A.支路电流法 B.回路电流法 C.叠加定理 D.戴维南定理 35、一般地说,谐波的出现将使电路的功率因数( C )。 A.增大 B.不变 C.降低 D.以上都不对
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
《电路原理》试题A 卷一、 填空：要求有计算过程。
(每空5分，共15分) 1、图1所示电路中理想电流源的功率为 。
(4分) 2、图2所示电路中电流I 为 。
3、图3所示电路中电流U 为 。
二、 分别用节点法、网孔法和戴维南定理求图4所示电路中的电流I 。
图4 图5 图6 三、 求图5所示电路中的电压U ab 。
(10分)四、 含理想变压器电路如图6，V U S 00100∠=•，求负载R 上电压有效值U 。
(10分) 五、求图7中各二端网络的等效电阻。
(15分)图7六、电路如图8所示，开关K 闭合前电路已稳定，用三要素法求K 闭合后的u c (t)。
(10分)七、(10分)电路如图9所示。
已知：U=8V，Z1=1-j0.5Ω，Z2=1+j1Ω，Z3=3-j1Ω。
(1) 求输入阻抗Zi； (2) 求•1 I。
图8 图9《电路原理》试题B卷一、选择题(单选)：(20分)1、电阻与电感元件并联，它们的电流有效值分别为3A 和4A，则它们总的电流有效值为( ) 。
A、7AB、6AC、5AD、4A2、关于理想电感元件的伏安关系，下列各式正确的有( )A、u=ωLiB、u=LiC、u=jωLiD、u=Ldi/dt3、耦合电感的顺串时等效电感为( ) 。
A、Leq =L1+L2+2M B、Leq=L1+L2-2M C、Leq=L1L2-M2 D、 Leq=L1L2-M24、单口网络，其入端阻抗形式是Z=R+jX，当X<0时,单口网络呈( )A、电阻性质B、电感性质C、电容性质二、填空：(每空2分，共14分)1、图1.1所示电路中理想电流源吸收的功率为。
2、图1.2所示电路中电阻的单位为Ω，则电流I为。
3、已知i=10cos(100t-30。
)A，u=5sin(100t-60。
)A,则 i、u的相位差为且i u。
4、为提高电路的功率因数，对容性负载，应并接元件。
5、三相对称电路，当负载为星形接法时，相电压与线电压的关系为相电流与线电流的关系为。
三、电路见图3，用网孔分析法求I。
(10分)四、电路见图4，RL =10Ω，试用戴维南定理求流过RL的电流。
(10分)五、电路如图5，开关K闭合前电路已稳定，用三要素法求K闭合后的uc(t)。
六、(10分)电路如图6已知：U=8V，Z1=1-j0.5Ω，Z2=1+j1Ω，Z3=3-j1Ω，求(1)输入阻抗Zi(2) 求•1I、•2I、•3I。
七、求图7中各二端网络的等效电路。
(15分)图7七、 含理想变压器电路如图8，已知n=1:10，V U S 00100∠=•，求负载R 上电压有效值U 2 。
(10分)图8C卷三、在图3所示电路中，己知R1 = R2= 2Ω，R3= 4Ω，R4= R5=3Ω，U S1=6.4V，试用网孔分析法求各支路电流。
(15分)图3四、电路如图4所示，试列出节点方程。
(10分)图4五、电路如图5所示，求戴维南等效电路。
(10分)图5六、电路见图6。
（25分）１、求电路中标明各量的初始值。
（8分）２、求电路中标明各量的稳态值。
（8分）３、若图５电路中电感用短路替代，其它均不变，用三要素法求uc(t)。
（9分）图6七、 一个绝缘良好的电容器C 1=10μF ，接到u=2202sin314tV 交流电源上，求该电容的容抗和流过它的电流，并画出相量图，另有一只C 2=5μF 的电容器，接在同一电源上，试比较它们容抗和电流的大小？(10分)八、 已知V U S 060∠=•，求图7示电路中的每个电阻消耗的功率。
(15分)图7 九、电路如图3所示。
求戴维南等效电路（15分）。
图3 十、电路见图4（a ），uc(0)＝１０Ｖ，us 波形图7（b ），Ｒ＝２Ω，Ｃ＝１Ｆ， 求i(t)，t ≥０（15分）图4十一、电路如图5已知：U=8V，Z1=1-j0.5Ω，Z2=1+j1Ω，Z3=3-j1Ω，求 (10分)求(1) 求输入阻抗Zi； (2) 求•1I。
图5十二、已知VUS100∠=，求图6示电路中的2•U。
(10分)+_300U SΩ8Ω5:1+_U2图6十三、对称三相电路的电压为230V，负载每相Z=12+j16Ω，求⑴星形联接时线电流及吸收的总功率。
(10分)⑵三角形联接时的线电流及吸收的总功率。
(10分)十四、求图7所示二端口网络的Z参数。
(10分)图7D 卷一.单项选择题（每小题2分，共计30分，在答题纸上写清小题号及正确答案序号） 1、电流与电压为关联参考方向是指（1）。
（1）A . 电流参考方向与电压降参考方向一致 B . 电流参考方向与电压升参考方向一致C . 电流实际方向与电压升实际方向一致D .电流实际方向与电压降实际方向一致 2、 应用叠加定理时，理想电压源不作用时视为 （2），理想电流源不作用时视为 （3）。
（2） A . 短路 B . 开路 C . 电阻 D . 理想电压源 （3） A . 短路 B . 开路 C . 电阻 D . 理想电流源 3、直流电路中，（4）。
（4）A 感抗为0，容抗为无穷大 B 感抗为无穷大，容抗为0C 感抗和容抗均为0D 感抗和容抗均为无穷大 4、在正弦交流电路中提高感性负载功率因数的方法是（5）。
（5）A 负载串联电感 B 负载串联电容 C 负载并联电感 D 负载并联电容 5、正弦电压 u (t ) =2U cos (ωt + θu )对应的相量表示为 （6） 。
（6）u U U A θ∠=. u U U B θ∠=•. u U U C θ∠=2. u U U D θ∠=•2. 6、任意一个相量乘以j 相当于该相量（7）。
（7）A 逆时针旋转90o B 顺时针旋转90o C 逆时针旋转60o D 逆时针旋转60o 7、三相对称电源星型联结，相、线电压的关系为（8）。
（8）A ．线电压是相电压的3倍，且线电压滞后对应相电压30°B ．相电压是线电压的31倍，且相电压滞后对应线电压30°C ．线电压是相电压的2倍，且线电压滞后对应相电压30°D ．相电压是线电压的21倍，且相电压滞后对应线电压30°8、电路如图1所示，电压源（9）（9）A. 吸收120W 功率 B. 吸收0功率 C.产生120W 功率 D. 无法计算9、电路如图2所示，R ab=（10）。
（10）A． 100Ω B．50Ω C．150Ω D．200Ω10、如图3所示，已知电容的电压uC(t)=2e t V，则电流i(t)为（11），在t =0s时，电容贮能为（12）。
（11）A. 4e t A B. 2e t A C. -4e t A D. -2e t A（12）A. 0.J B. 2J C. 4J D. 8J11、已知图4中电流表A1、A2、A3读数均为10A，则电流I s为（13）。
（13）A．10A B．20A C．30A D．40A13、图5 所示串联电路的谐振角频率为（14），互感元件的耦合系数为（15）。
（14）A．48.8rad/s B． 41.52rad/s C．20.8 rad/s D．24.4 rad/s（15）A．0.2 B． 1 C．0.08 D．0.1二、简算题（每题5分，共计30分，要求有求解步骤）1、电路如图6所示，电流I。
10A12V1.2Ω+图1i(t) 2F-u C(t) +图3图4i sA1A2A3abc d50Ω100Ω30Ω80Ω60Ω图2图52、电路如图7所示，试求I x 。
3、对称三相电路，角形联接负载阻抗Z =6+ j 8W ， Y 形联接电源相电压为220V ，求负载的相电流和线电流有效值，以及三相负载总功率。
4、电路8如图，试求电压2•U 。
5、如图9所示双口网络的Z 参数矩阵。
6、某负载阻抗Z=2+j2Ω，与A t t i s 2cos 25)(=的电流源相联，试求电源提供给该网络的视在功率、网络吸收的有功功率、无功功率、功率因数和复功率。
三、计算题（每题10分，共计40分） 1、电路如图10所示，试求电流I 。
2、如图11所示电路，开关在a 处电路已达稳态，在t = 0 时开关由a 处合向b 处，试求t ≥ 0电流i L (t )。
，并分别画出电、、所示，试求、电路相量模型如图21123•••I I I图92Ω 2Ω2Ω 122′1′图10+1Ω 2 i 12Vi 11Ω i L 4H1Aab图11+1Ω1Ω1Ω j 2ΩVU S 0100∠=•ab•I1•I 2•I4、电路如图13所示，开关S 在t = 0 时由a 投向b ，且开关S 在a 时已处于稳态，试求t ≥0时i (t)。
E 卷一、 单项选择题1、图示电路中电流i 等于（ ）1）1A2）2A 3）3A 4）4A2、图示单口网络的短路电流sc i 等于（ ）1）1A2）3）3A4）-1A3、图示电路中电压 u 等于（ ） 1）4V 2）-4V3）6V 4）-6V4、图示单口网络的开路电压oc u等于（ ） 1）3V 2）4V 3）5V 4）9V5、图示电路中电阻R 吸收的功率P 等于（ ） 1）3W2）4W 3）9W图13 1A7AΩ16V ΩΩ2Ω1Ω26V3V4）12W6、图示电路中负载电阻 L R 吸收的最大功率等于（ ） 1）0W 2）6W 3）3W 4）12W7、图示单口网络的等效电阻等于（ ） 1）2Ω2）4Ω 3）6Ω 4）-2Ω8、图示电路中开关断开时的电容电压)0(+c u 等于（ ） 1）2V 2）3V 3）4V 4）0V9、图示电路开关闭合后的电压)(∞c u 等于（ ）1）2V2）4V 3）6V4）8V10、图示电路在开关断开后电路的时间常数等于（ ）1）2S2）3S3）4S 4）7S11、图示电路的开关闭合后，电感电流)(t i 等于（）5:1LΩ4ab2V6V-cu Ω2F11）te 25- A 2）te5.05- A3）)1(52te -- A4）)1(55.0te -- A12、图示正弦电流电路中电压)(t u 的振幅等于（） 1）1V 2）4V 3）10V 4）20V13、图示正弦电流电路中电压)(t u 的初相等于（） 1）︒9.362）︒-9.36 3）︒-1.53 4）︒1.5314、图示单口网络相量模型的等效阻抗等于（）1）(3+j4) Ω2）(0.33-j0.25) Ω 3）(1.92+j1.44) Ω 4）(0.12+j0.16) Ω15、图示单口网络相量模型的等效导纳等于（） 1）(0.5+j0.5) S 2）(1+j1) S 3）(1-j1) S 4）(0.5-j0.5) S16、图示单口网络的功率因素为（） 1）0.8 2）0.707 3）-0.6 4）0.6u1Hsu Vt t u s )2cos()(=Ω3usu Vtt u s )2cos(5)(=+_Ω4jbΩ-1j Ω3abF25.017、图示电路中电阻R 吸收的平均功率P 等于（） 1）12.5W 2）16W 3）32W 4）25W18、图示电路中负载获得的最大平均功率等于（） 1）2.5W2）5W 3）10W 4）20W19、图示单口网络的等效电感为（）1）1H 2）2H3）3.5H 4）4H20、图示谐振电路的品质因数为（） 1）0.01 2）13）104）100二、 选择填空题1、电路分析的基本依据是_______方程。
