CATIA逆向设计基础 第7章 快速曲面重构模块QSR

CATIA逆向设计基础  第7章 快速曲面重构模块QSR

1. 拾取网格面/点云
2. 拾取截面:XY、YZ、 XZ,也可自定义截面
4. 改变截面的位置,拖动箭头
3. 设置交线参数: 交线的数量与间距
5. 设置交线的存储方 式:单个集合体、按 参考截面、各交线
6. 应用+确定
注: 交线的质量较好时使用Curve from scan构成曲线; 交线的质量较差时使用3D Curves构成曲线,尽量做到
(拟合曲面平均偏差的最大值)
此工具可将局部点云拟合为自由曲面,即由构成边界的曲线+内部的网格面/
点云拟合成曲面。逆向设计中使用频率高!
步骤:
a. 激活局部区域的点云 b. 打开强力拟合工具 c. 选择点云的边界曲线; d. 选择网格面/点云; e. 应用+确定。
强力拟合后,需要将全部点云重新激活
Multi-sections surface.CATPart
注:单击交线上某位置可创建新点,曲线也将被分段,光标手势由 转变为 后,可对该点进行删减、强加切 线连续等操作,也可删除端点(fixed)。曲线创建好后,可将不必要的交线隐藏,以方便后续的操作。
7.5 划分点云
segmentation1.CATPart
对于一些复杂曲面,在曲面重构时一般都要进行分块处理,也就是将网格面/ 点云划分为各个较简单区域,然后进行单独构面。
7.9 实例分析
(5)基本曲面重构——椅子棱角
a. 将步骤(4)修剪的曲面隐藏; b. 使用激活工具拾取(brush)椅子的某一棱角; (注:由于椅子棱角处仅有一个网格面,基本曲面重构工具无法 创建曲面,故需要采用其他方法创建该处的曲面;) c. 打开3D Curve工具,在步骤b的网格面绘制三条直线(要求

CATIA软件曲面修复方法

CATIA软件曲面修复方法

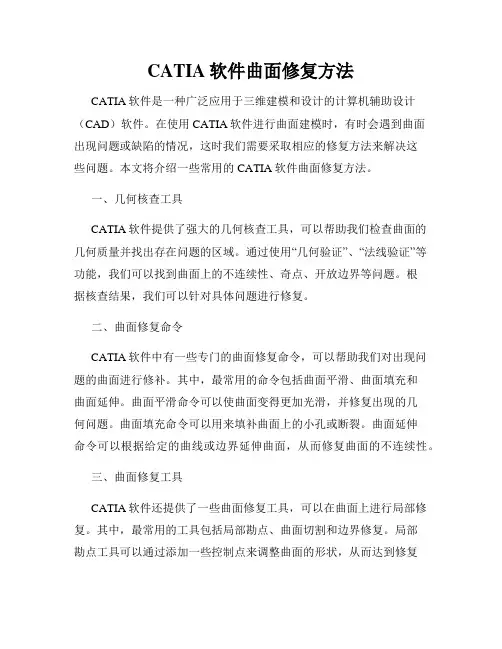

CATIA软件曲面修复方法CATIA软件是一种广泛应用于三维建模和设计的计算机辅助设计(CAD)软件。

在使用CATIA软件进行曲面建模时,有时会遇到曲面出现问题或缺陷的情况,这时我们需要采取相应的修复方法来解决这些问题。

本文将介绍一些常用的CATIA软件曲面修复方法。

一、几何核查工具CATIA软件提供了强大的几何核查工具,可以帮助我们检查曲面的几何质量并找出存在问题的区域。

通过使用“几何验证”、“法线验证”等功能,我们可以找到曲面上的不连续性、奇点、开放边界等问题。

根据核查结果,我们可以针对具体问题进行修复。

二、曲面修复命令CATIA软件中有一些专门的曲面修复命令,可以帮助我们对出现问题的曲面进行修补。

其中,最常用的命令包括曲面平滑、曲面填充和曲面延伸。

曲面平滑命令可以使曲面变得更加光滑,并修复出现的几何问题。

曲面填充命令可以用来填补曲面上的小孔或断裂。

曲面延伸命令可以根据给定的曲线或边界延伸曲面,从而修复曲面的不连续性。

三、曲面修复工具CATIA软件还提供了一些曲面修复工具,可以在曲面上进行局部修复。

其中,最常用的工具包括局部勘点、曲面切割和边界修复。

局部勘点工具可以通过添加一些控制点来调整曲面的形状,从而达到修复的效果。

曲面切割工具可以通过切割曲面并删除不需要的部分来修复曲面的问题。

边界修复工具可以修复曲面的边界,并使其更加平滑。

四、曲面重建当曲面问题较为严重或无法通过修复命令和工具进行修复时,我们还可以采用曲面重建的方法。

CATIA软件提供了曲面重建工具,可以根据曲面的边界和特征进行全新的曲面构建。

这种方法可以很好地重新生成具有良好几何质量的曲面。

总结:CATIA软件曲面修复方法主要包括几何核查工具、曲面修复命令、曲面修复工具和曲面重建。

通过合理运用这些方法,我们可以有效解决曲面建模中出现的问题和缺陷,提高曲面的质量和几何精度。

在使用CATIA软件进行曲面建模时,我们应该根据具体情况选择适合的修复方法,并结合实际操作进行修复,以达到最佳效果。

基于CATIA的自由曲面曲面重构方法

基于CATIA的自由曲面曲面重构方法

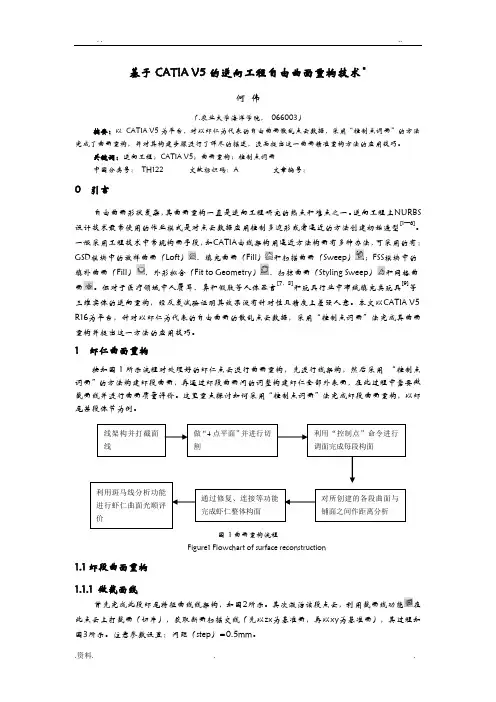

. . ..基于CATIA V5的逆向工程自由曲面重构技术﹡何 伟(.农业大学海洋学院, 066003)摘要:以 CATIA V5为平台,对以虾仁为代表的自由曲面散乱点云数据,采用“控制点调面”的方法完成了曲面重构,并对其构建步骤进行了详尽的描述,进而提出这一曲面精准重构方法的应用技巧。

关键词:逆向工程;CATIA V5;曲面重构;控制点调面中图分类号: TH122 文献标识码:A 文章编号:0 引言自由曲面形状复杂,其曲面重构一直是逆向工程研究的热点和难点之一。

逆向工程上NURBS设计技术最常使用的作业模式是对点云数据应用控制多边形或者逼近的方法创建初始造型[1—6]。

一般采用工程技术中常规构面手段,如CATIA 由线架构用逼近方法构面有多种办法,可采用的有:GSD 模块中的放样曲面(Loft )、填充曲面(Fill )和扫描曲面(Sweep );FSS 模块中的填补曲面(Fill )、外形拟合(Fit to Geometry )、扫掠曲面(Styling Sweep )和网格曲面。

但对于医疗领域中人赝耳、鼻和假肢等人体器官[7,8]和玩具行业中布绒填充类玩具[9]等三维实体的逆向重构,经反复试验证明其效果没有针对性且精度上差强人意。

本文以CATIA V5R16为平台,针对以虾仁为代表的自由曲面的散乱点云数据,采用“控制点调面”法完成其曲面重构并提出这一方法的应用技巧。

1 虾仁曲面重构按如图1所示流程对处理好的虾仁点云进行曲面重构,先进行线架构,然后采用 “控制点调面”的方法构建虾段曲面,再通过虾段曲面间的调整构建虾仁全部外表面,在此过程中需要做截面线并进行曲面质量评价。

这里重点探讨如何采用“控制点调面”法完成虾段曲面重构,以虾尾某段体节为例。

图 1曲面重构流程 Figure1 Flowchart of surface reconstruction1.1虾段曲面重构1.1.1 做截面线首先完成此段虾尾特征曲线线架构,如图2所示。
