CATIA逆向设计基础 第7章 快速曲面重构模块QSR
1. 拾取网格面/点云
2. 拾取截面：XY、YZ、 XZ，也可自定义截面
4. 改变截面的位置，拖动箭头
3. 设置交线参数： 交线的数量与间距
5. 设置交线的存储方 式：单个集合体、按 参考截面、各交线
6. 应用+确定
注: 交线的质量较好时使用Curve from scan构成曲线； 交线的质量较差时使用3D Curves构成曲线，尽量做到
（拟合曲面平均偏差的最大值）
此工具可将局部点云拟合为自由曲面，即由构成边界的曲线+内部的网格面/
点云拟合成曲面。逆向设计中使用频率高！
步骤：
a. 激活局部区域的点云 b. 打开强力拟合工具 c. 选择点云的边界曲线； d. 选择网格面/点云； e. 应用+确定。
强力拟合后，需要将全部点云重新激活
Multi-sections surface.CATPart
注：单击交线上某位置可创建新点，曲线也将被分段，光标手势由 转变为 后，可对该点进行删减、强加切 线连续等操作，也可删除端点（fixed）。曲线创建好后，可将不必要的交线隐藏，以方便后续的操作。
7.5 划分点云
segmentation1.CATPart
对于一些复杂曲面，在曲面重构时一般都要进行分块处理，也就是将网格面/ 点云划分为各个较简单区域，然后进行单独构面。
7.9 实例分析
（5）基本曲面重构——椅子棱角
a. 将步骤（4）修剪的曲面隐藏； b. 使用激活工具拾取（brush）椅子的某一棱角； （注：由于椅子棱角处仅有一个网格面，基本曲面重构工具无法 创建曲面，故需要采用其他方法创建该处的曲面；） c. 打开3D Curve工具，在步骤b的网格面绘制三条直线（要求
曲面快速重建 QUICK SURFACE RECONSTRUCTION
第X章 曲面快速重建（QUICK SURFACE RECONSTRUCTION）CATIA V5 曲面快速重建（QUICK SURFACE RECONSTRUCTION）模块为重建不论是否具有机械几何特征的曲面提供了一种快捷易用的手段。
曲面快速重建（以下简称QSR）不仅可以构造诸如不具有平面、圆柱面和倒圆角特征的自由曲面，还可以构造包括自由曲面在内的其他具有机械特征如凸台、加强筋、斜度和平坦区域的特征曲面。
使用QSR模块可以直接依据点云数据重建曲面，也可以将原有实体修改后通过数字化处理成点云数据利用QSR重建原有的CAD模型上需修改的曲面。
QSR模块可以让设计者决定是注重重建曲面的效力还是重建曲面质量或两者都综合考虑以满足不同需求。
QSR构造的曲面还可以有参数以适应修改的需要。
x.1 相关的图标菜单CATIA V5的曲面快速重建模块由如下图标菜单组成：点云编辑菜单（Cloud Edition）、扫描线创建菜单（Scan Creation）、曲线创建菜单（Curves Creation）、轮廓清理菜单(Clean Contour)、曲面创建菜单(Surface Creation)、几何操作菜单(Operations)、变换菜单(Transformations)以及分析菜单(Analysis)。
x.1.1 点云编辑菜单（Cloud Edition）Activate 激活点云x.1.2 扫描线创建菜单（Scan Creation）Project Curves 创建投影扫描线Planar Sections 创建平面截面扫描线x.1.3 曲线创建菜单（Curves Creation）3D curve 创建空间曲线Curve from Scans 由扫描线创建曲线Intersection 创建交线Projection 创建投影线x.1.4 轮廓清理菜单(Clean Contour)Clean Contour轮廓清理x.1.5 曲面创建菜单(Surface Creation)Basic Surface Recognition 特征曲面识别Power Fit 智能拟合Loft Surface 创建放样曲面x.1.6 几何操作菜单(Operations)Join合并几何元素Extrapolate延长曲线/曲面Split 切割曲面或线框元素Trim 修剪曲面或线框元素Curves Slice 曲线分段Edge Fillet曲面棱线倒圆x.1.7 变换菜单(Transformations)Translate移动几何体Rotate转动几何体Scale缩放几何体Symmetry对称几何体x.1.8 分析菜单(Analysis)Curvature Analysis曲率分析Slope Analysis 斜度分析Distance Analysis 距离分析Connect Checker 曲面连接性检查x.1.9 点云显示菜单(Cloud Display Options)Cloud Display Options 点云显示x.2 QSR功能介绍本节将详细地介绍相关的功能及各功能在实际造型中的应用。

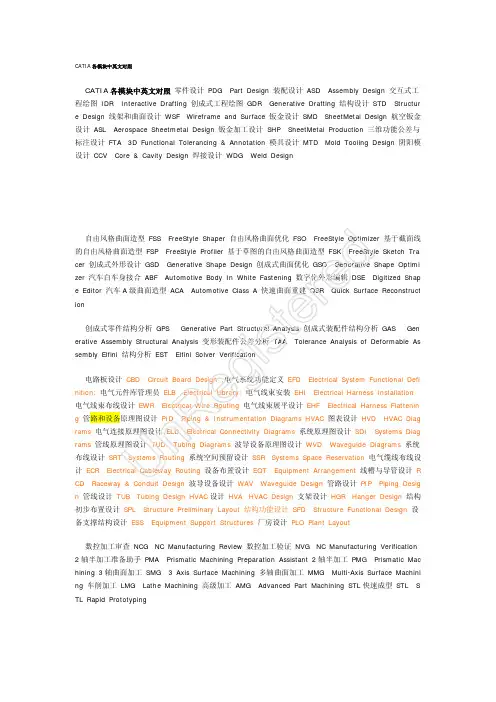

CATIA各模块中英文对照
n 布线设计 SRT：Systems Routing 系统空间预留设计 SSR：Systems Space Reservation 电气缆线布线设 U 计 ECR：Electrical Cableway Routing 设备布置设计 EQT：Equipment Arrangement 线槽与导管设计 R
g 管路和设备原理图设计 PID：Piping & Instrumentation Diagrams HVAC 图表设计 HVD：HVAC Diag
R rams 电气连接原理图设计 ELD：Electrical Connectivity Diagrams 系统原理图设计 SDI：Systems Diag
自由风格曲面造型 FSS：FreeStyle Shaper 自由风格曲面优化 FSO：FreeStyle Optimizer 基于截面线 的自由风格曲面造型 FSP：FreeStyle Profiler 基于草图的自由风格曲面造型 FSK：FreeStyle Sketch Tra cer 创成式外形设计 GSD：Generative Shape Design 创成式曲面优化 GSO：Generative Shape i
CD：Raceway & Conduit Design 波导设备设计 WAV：Waveguide Design 管路设计 PIP：Piping Desig n 管线设计 TUB：Tubing Design HVAC 设计 HVA：HVAC Design 支架设计 HGR：Hanger Design 结构 初步布置设计 SPL：Structure Preliminary Layout 结构功能设计 SFD：Structure Functional Design 设 备支撑结构设计 ESS：Equipment Support Structures 厂房设计 PLO Plant Layout

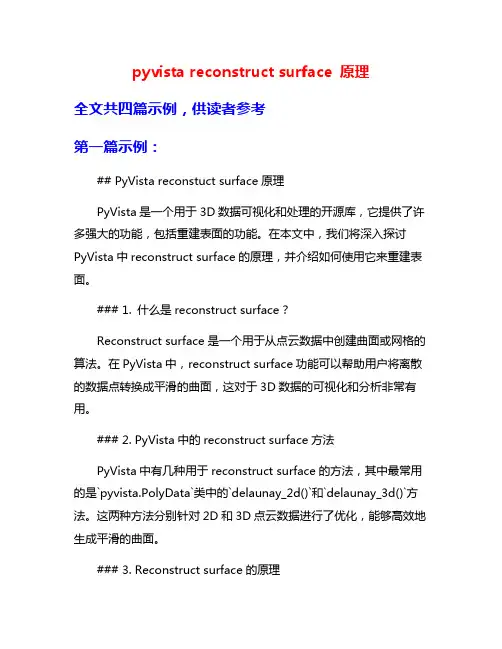

pyvista reconstruct surface 原理
pyvista reconstruct surface 原理全文共四篇示例，供读者参考第一篇示例：## PyVista reconstuct surface原理PyVista是一个用于3D数据可视化和处理的开源库，它提供了许多强大的功能，包括重建表面的功能。
在本文中，我们将深入探讨PyVista中reconstruct surface的原理，并介绍如何使用它来重建表面。
### 1. 什么是reconstruct surface？Reconstruct surface是一个用于从点云数据中创建曲面或网格的算法。
在PyVista中，reconstruct surface功能可以帮助用户将离散的数据点转换成平滑的曲面，这对于3D数据的可视化和分析非常有用。
### 2. PyVista中的reconstruct surface方法PyVista中有几种用于reconstruct surface的方法，其中最常用的是`pyvista.PolyData`类中的`delaunay_2d()`和`delaunay_3d()`方法。
这两种方法分别针对2D和3D点云数据进行了优化，能够高效地生成平滑的曲面。
### 3. Reconstruct surface的原理在使用PyVista的reconstruct surface功能时，算法的工作原理如下：- 对于2D点云数据，`delaunay_2d()`方法基于Delaunay三角网格算法进行表面重建。
该算法首先通过连接所有的数据点生成一个三角网格，然后通过优化三角形的形状和大小来生成平滑的曲面。
- 对于3D点云数据，`delaunay_3d()`方法扩展了Delaunay三角网格算法，能够在三维空间中更有效地生成曲面。
该方法通过连接所有的数据点并计算点云的三角化网格，然后使用重心插值来生成平滑的曲面。
### 4. 如何使用PyVista进行reconstruct surface要使用PyVista进行reconstruct surface，首先需要将点云数据加载到PyVista中，并创建一个`PolyData`对象。
