电子元件组装与焊接工艺标准[1]
电子元器件安装焊接工艺设计规范
电子元器件安装与焊接工艺规范电子元器件安装与焊接工艺规范1范围本规范规定了设备电气盒制作过程中手工焊接技术要求、工艺方法和质量检验要求。
2引用标准下列文件中的有关条款通过引用而成为本规范的条款。
凡注日期或版次的引用文件，其后的任何修改单（不包括勘误的内容）或修订版本都不适用于本规范，但提倡使用本规范的各方探讨试用其最新版本的可能性。
凡未注日期或版次引用文件，其最新版本适用于本规范。
HB 7262.1-1995 航空产品电装工艺电子元器的安装HB 7262.2-1995 航空产品电装工艺电子元器的焊接QJ 3117-1999 航天电子电气产品手工焊接工艺技术要求IPC-A-610E-2010 电子组件的可接收性3技术要求与质量保证3.1一般要求3.1.1参加产品安装和检验的人员必须是经过培训合格的人员。
3.1.2环境温度要求：20℃-30℃。
3.1.3相对湿度要求：30%-75%。
3.1.4照明光照度要求：工作台面不低于500lx。
3.1.5工作场地应无灰尘，及时清除杂物（如污、油脂、导线头、绝缘体碎屑等）工作区域不得洒水。
3.2安装前准备3.2.1把安装所用的器材备齐，并放在适当位置，以便使用；3.2.2所有工具可正常使用，无油脂，按下列要求检查工具：切割工具刃口锋利，能切出整齐的切口；绝缘层和屏蔽剥离工具功能良好。
3.2.3按配套明细表检查和清点元器件、印制板、紧固件、零件等的型号规格及数量。
3.2.4凡油封的零件或部件，在安装前均应进行清洗除油，并防止已除过的零件再次糟受污染。
4元器件在印制板上安装4.1元器件准备4.1.1安装前操作人员应按产品工艺文件检查待装的各种元器件、零件及印制板的外观质量。
4.1.2元器件引线按下列要求进行了清洁处理：a、用织物清线器轻轻地擦拭引线，除去引线上的氧化层。
有镀层的引线不用织物清线器处理；b、清洁后的引线不能用裸手触摸；c、用照明（CDD）放大镜检验元器件引线清洁质量。
电子元件焊接标准规范
电子元件焊接标准规范1. 引言本文档旨在制定适用于电子元件焊接的标准规范。
焊接作为元件连接和固定的重要过程，对于产品质量和可靠性起着关键作用。
本规范的目的是确保焊接操作的一致性和可重复性，提高焊接质量，减少焊接缺陷和故障的发生。
2. 适用范围本规范适用于各种电子元件的焊接操作，包括但不限于插件元件的焊接、表面贴装元件的焊接以及焊接过程中的保护措施。
3. 焊接设备3.1 焊接设备应符合国家标准和行业要求，确保其性能稳定可靠。
3.2 焊接设备应进行定期维护和校准，确保其工作状态良好，并记录维护和校准情况。
4. 符合性要求4.1 焊接操作应符合元件制造商提供的焊接要求和规范。
4.2 焊接操作人员应熟悉焊接工艺和规范要求，并持有相应的焊接操作证书。
5. 焊接工艺5.1 焊接前应进行焊接设备预热，确保设备温度稳定。
5.2 涉及表面贴装元件的焊接应遵循正确的焊接温度曲线和时间要求。
5.3 焊接应使用合适的焊接材料和焊接剂，且焊接材料应符合相应的标准要求。
5.4 焊接操作应遵循正确的焊接顺序和方法，确保焊点牢固可靠。
6. 质量控制6.1 焊接点应进行可视检验和质量抽样检验，确保焊接质量符合要求。
6.2 焊接点应进行电气测试和性能测试，确保连接电阻和传输性能满足规范要求。
6.3 焊接缺陷应及时记录、分析和处理，并采取措施防止类似问题再次发生。
7. 安全要求7.1 焊接操作应遵守相关的职业安全规范，确保操作人员的人身安全。
7.2 焊接设备应符合电气安全要求，并定期进行安全检查和测试。
7.3 焊接现场应设有防火设施和消防设备，确保消防安全。
8. 文件管理8.1 焊接操作过程中产生的相关文件和记录应进行存档，确保可追溯和验证。
8.2 相关记录应按照规范要求进行管理和保密，防止泄露和滥用。
9. 变更和审查9.1 如需对本规范进行变更，应按照变更管理程序进行，确保变更符合法律法规和业务需要。
9.2 本规范应定期进行审查和更新，确保其与焊接行业的最新发展相适应。
电子组装相关标准与规范
电子组装相关标准与规范1. 简介本文档旨在介绍电子组装相关的标准与规范，以确保电子产品的质量和可靠性。
电子组装是将电子元器件组装到印制电路板上的过程，它关乎产品的性能、可靠性和外观。
遵守标准与规范可以提高产品的质量、降低故障率，同时提高生产效率和节约成本。
2. 标准与规范2.1 IPC标准IPC（Institute for Printed Circuits）是电子制造业的标准化组织，其发布的IPC标准在电子组装领域具有广泛应用。
常见的IPC标准包括：- IPC-A-610：接受性标准和故障评估标准，用于验收电子组装的质量。
- IPC-7351：元器件封装标准，规定了元器件的封装尺寸和间距。
- IPC-J-STD-001：焊接标准，包括手工焊接和机器焊接两种方式的要求。
2.2 焊接标准焊接是电子组装中最重要的工艺之一，良好的焊接质量可以确保电路连接可靠。
常见的焊接标准包括：- J-STD-001：IPC在焊接标准方面的主要标准之一，包括焊接接受标准和焊接过程控制要求。
- ISO 9001：焊接质量管理体系标准，要求焊接过程的控制和质量保证。
2.3 元器件标准元器件的质量和可靠性对电子产品的性能至关重要。
常见的元器件标准包括：- JEDEC标准：提供半导体器件、封装和测试的标准规范。
- RoHS指令：限制有害物质使用的欧盟指令，要求电子产品中的特定有害物质含量低于规定标准。
2.4 静电放电（ESD）标准静电放电是电子组装中常见的问题之一，可以导致元器件损坏或故障。
相关的ESD标准包括：- IEC ：静电放电防护标准，规定了静电敏感设备的保护要求和测试方法。
- ANSI/ESD S20.20：静电防护程序标准，要求静电敏感区域的规划和防护。
3. 标准与规范的重要性遵守标准与规范有以下好处：- 提高产品质量：标准与规范规定了电子组装的要求，可以确保产品的一致性和可靠性。
- 降低故障率：遵循标准与规范可以减少产品的故障率，提高产品的可靠性和使用寿命。
电子元器件焊接规范标准精选全文

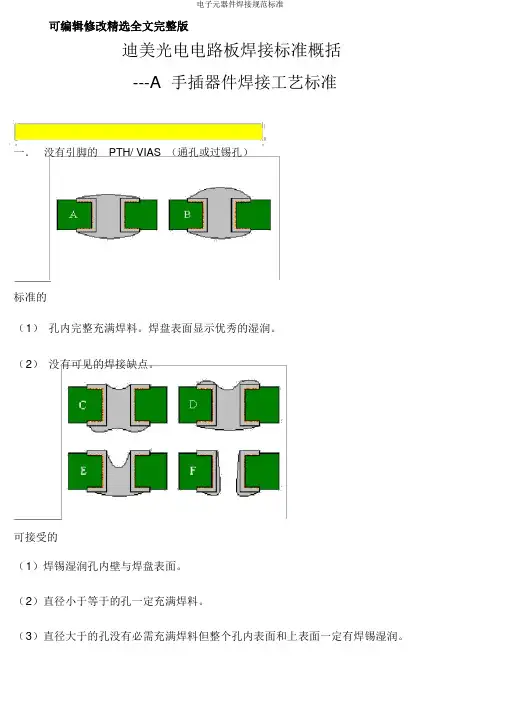

可编辑修改精选全文完整版迪美光电电路板焊接标准概括---A手插器件焊接工艺标准一．没有引脚的PTH/ VIAS（通孔或过锡孔）标准的（1）孔内完整充满焊料。
焊盘表面显示优秀的湿润。
（2）没有可见的焊接缺点。
可接受的（1）焊锡湿润孔内壁与焊盘表面。
（2）直径小于等于的孔一定充满焊料。
（3）直径大于的孔没有必需充满焊料但整个孔内表面和上表面一定有焊锡湿润。
不行接受的（1）部分或整个孔内表面和上表面没有焊料湿润。
（2）孔内表面和焊盘没有湿润。
在两面焊料流动不连续。
二．直线形导线1、最小焊锡敷层（少锡）标准的（1）焊点圆滑、光亮体现羽翼状薄边，显示出优秀的流动和湿润。
（2）导线轮廓可见。
可接受的（1）焊锡的最大凹陷为板厚（W）的 25%，只需在引脚与焊盘表面仍体现出优秀的浸润。
不行接受的（1）焊料凹陷超出板厚（ W）的 25%。
（2）焊接表现为由焊锡不足惹起的没有充满孔和/ 或焊盘没有完整湿润。
2、最大焊锡敷层（多锡）标准的（1）焊点圆滑、光亮体现羽翼状薄边，显示出优秀的流动和湿润。
（2）引脚轮廓可见。
可接受的（1）在导体与终端之间多锡，但仍旧湿润且联合成一个凹形焊接带。
（2）引脚轮廓可见。
不行接受的（1）在导体与终端焊盘之间形成了一个多锡的凸形焊接带。
（2）引脚轮廓不行见。
3、曲折半径焊接标准的（1）焊接带体现凹形，而且没有延长到元件引脚形成的曲折半径处。
可接受的（1）焊料没有高出焊盘地区且焊接带体现凹形。
（2）焊想到元件本体之间的距离不得小于一个引脚的直径。
不行接受的（1）焊料高出焊接地区而且焊接带不体现凹形。
（2）焊想到元件本体之间的距离小于一个引脚的直径。
4、弯月型焊接标准的（1）焊接带体现出凹形而且弯月型部分没有延长进焊猜中。
可接受的（1）元件弯月型部分能够插入焊接联合处（元件面），只需在元件和周边焊接接合处没有裂缝。
不行接受的（1）元件半月型部分进入焊接接合处，在元件本体与周边焊接接合处有破碎的迹象。
电子元器件的插装与焊接
松香焊锡丝
五.五.二 焊接工具的选用
电烙铁是进行手工焊接最常用的工具!!它是根据电流通过加热器件产生热量 的原理而制成的？？
一.普通电烙铁 普通电烙铁有内热式和外热式!!普通电烙铁只适合焊接要求 不高的场合使用？？功率一般为二0~五0W？？内热式电烙铁的发热元器件装在烙 铁头的内部!!从烙铁头内部向外传热!!所以被称为内热式电烙铁？？它具有发热 快!!热效率达到八五～九0%以上!!体积小、重量轻和耗电低等特点？？
五.三.二 元器件引脚成形
一．元器件整形的基本要求 【一】所有元器件引脚均不得从根部弯曲!!一般应留一.五mm以上？？因为制 造工艺上的原因!!根部容易折断？？ 【二】手工组装的元器件可以弯成直角!!但机器组装的元器件弯曲一般不要成 死角!!圆弧半径应大于引脚直径的一～二倍？？ 【三】要尽量将有字符的元器件面置于容易观察的位置？？
二．助焊剂
助焊剂是一种焊接辅助材料!!其作用如下： 【一】去除氧化膜？？其实质是助焊剂中的氯化物、酸类同焊接面上的氧化物发生还原 反应!!从而除去氧化膜？？反应后的生成物变成悬浮的渣!!漂浮在焊料表面？？ 【二】防止氧化？？液态的焊锡及加热的焊件金属都容易与空气中的氧接触而氧化？？ 助焊剂融化以后!!形成漂浮在焊料表面的隔离层!!防止了焊接面的氧化？？ 【三】减小表面张力？？增加熔融焊料的流动性!!有助于焊锡润湿和扩散？？ 【五】使焊点美观？？合适的助焊剂能够整理焊点形状!!保持焊点表面的光泽？？ 常用的助焊剂有松香、松香酒精助焊剂、焊膏、氯化锌助焊剂、氯化铵助焊剂等？？
电子装配生产线上常使用的防静电器材
(a)防静电工作服、帽 (b) 防静电手套
电子产品制造工艺表面组装焊接技术课件
CSP焊接工艺
CSP焊接工艺是一种将芯片尺寸 封装（CSP）元件焊接到PCB板
上的制造工艺。
CSP焊接工艺需要使用特殊的焊 料和焊接设备，通过精确控制温 度和时间，将元件与板子紧密连
接在一起。
CSP焊接工艺具有小型化、轻量 化、高可靠性等优点，广泛应用
焊接是通过加热或加压，或两 者并用，使两个分离的物体产 生原子间相互扩散和联结，形 成一个整体的工艺过程。
焊接是通过加热或加压，或两 者并用，使两个分离的物体产 生原子间相互扩散和联结，形 成一个整体的工艺过程。
焊接是通过加热或加压，或两 者并用，使两个分离的物体产 生原子间相互扩散和联结，形 成一个整体的工艺过程。
焊剂特性
焊剂的作用是去除焊接表面的 氧化物，提高焊接润湿性，需 根据焊料选择合适的焊剂。
焊料与焊剂的匹配性
选择合适的焊料与焊剂组合， 以达到最佳的焊接效果。
辅助材料的选用
辅助材料种类
包括导电胶、绝缘胶、散热材料等，每种材料有其特 定的用途。
材料性能要求
辅助材料需满足一定的物理和化学性能要求，以确保 其稳定性和可靠性。
材料选择原则
根据产品特点和工艺要求选择合适的辅助材料，以达 到最佳的工艺效果。
05
表面组装焊接技术实例
SMT贴片元件焊接
SMT贴片元件焊接技术是一种将电子元件直接贴装 在PCB板表面，并通过焊接工艺实现元件与板子的连 接的制造工艺。
焊接过程中，需要使用焊料、焊膏等材料，通过加 热、加压等方式，使元件与板子紧密连接在一起， 实现电气连接。
详细描述
焊膏印刷应保证焊膏量适中、分布均匀，无堵塞、拉丝等问题，同时要控制印 刷厚度和精度，以确保焊接质量。
电子元件焊接工艺流程
电子元件焊接工艺流程电子元件的焊接是电子制造中非常重要的一个工艺环节，正确的焊接工艺能够保证电子产品的质量和可靠性。
下面将介绍一种电子元件的常用焊接工艺流程。
一、准备工作1. 准备焊接所需的材料和工具，包括焊接台、焊锡丝、刷子、钳子等。
2. 检查焊接电路板，确保电路板的焊点无异常。
二、对焊接材料进行处理1. 清洁焊锡丝：将焊锡丝放入焊台加热后，用刷子刷净焊锡丝表面的氧化物和积污。
2. 提取焊锡：用钳子从焊锡丝中提取出合适长度的焊锡。
三、进行焊接1. 烙铁升温：将烙铁插入焊台并开启电源，等待烙铁升温至适宜的温度。
2. 清洁焊线：用烙铁将焊锡丝熔化，然后用刷子将焊锡丝熔化的焊锡沾在烙铁的头上，从而清洁烙铁头。
3. 上焊锡膏：用刷子将焊锡膏均匀涂抹在电子元件的焊点上，以增强焊点的粘附力和导热性。
4. 焊接电子元件：用烙铁将焊点预热，然后将焊锡蜡块或焊锡丝放在焊点上，等待焊锡融化并覆盖焊点。
然后将电子元件放在焊锡上，用烙铁进行焊接。
焊接时间一般为3-5秒。
5. 进行视觉检查：焊接完成后，用放大镜或显微镜检查焊点是否焊接到位、焊锡是否均匀。
如有问题，应及时进行修复。
四、清洁和修整1. 清理焊锡残渣：将焊台中的焊锡残渣用刮刀或刷子清除。
2. 对焊点进行修整：对焊点进行二次焊接或修复，确保焊点的牢固可靠。
五、检验和包装1. 对焊接的电子元件进行电气性能测试，以确保其质量和可靠性。
2. 进行视觉检查，确保电子元件的外观和焊点质量符合要求。
3. 完成检验后，将焊接的电子元件进行包装和封装，以保护其免受外部环境的影响。
上述是一种常用的电子元件焊接工艺流程。
在实际应用中，由于不同的电子元件和焊接需求，可能会有所不同。
因此，在进行焊接之前，应根据实际情况进行工艺流程的调整和修改，并严格按照相关标准和规范进行操作，以确保焊接质量和产品的可靠性。
同时，焊接操作时应注意安全措施，避免对人身或设备造成伤害。
六、常见的问题及解决方法在电子元件的焊接过程中，常会遇到一些问题，下面列举了几种常见问题及其解决方法：1. 焊点不牢固：焊点未完全润湿电子元件的焊盘或焊接区域，可能是焊接温度不够高或焊接时间不够长，解决方法是增加焊接温度或延长焊接时间。
元器件的焊接工艺
元器件的焊接工艺焊接在这里是特指电子产品安装工艺中的锡焊。
焊接,一般是用加热的方式使两件金属物体结合起来。
如果在焊接的过程中需要熔入第三种物质,则称之为“钎焊”，所加熔上去的第三种物质称为“焊料”。
按焊料熔点的高低又将钎焊分为“硬钎焊”和“软钎焊”,通常以４50~C为界,低于450~C的称为“软钎焊”。
电子产品安装工艺中的所谓“焊接”就是软钎焊的一种,主要用锡、铅等低熔点合金做焊料。
任何焊接从物理学的角度来看,都是一个“扩散”的过程,是一个在高温下两个物体表面分子互相渗透的过程。
各金属之间有两个界面：其一,是元器件引出脚与焊锡,其二，是焊锡与焊盘。
当一个合格的焊接过程完成后，在这两个界面上都必定会形成良好的扩散层。
要形成扩散层(或曰合金层),必须满足以下几个条件：１)两金属表面能充分接触，中间没有杂质隔离（例如氧化膜、油污等)。
2)温度足够高。
3)时间足够长。
应该指出有些初学者头脑中存在的一个错误概念：他们以为锡焊焊接无非是将焊锡熔化以后，用烙铁把它涂到(或者说敷到)焊点上，待其冷却凝固即成。
他们把焊料看成了浆糊,看成了敷墙的泥,这是不对的。
(1）焊接准备焊接开始前必须清理工作台面，准备好焊料、焊剂和镊子等必备的工具。
更重要的是要准备好电烙铁。
‘准备好电烙铁’不仅是要选好一只功率合适的电烙铁，而且是说要调整好电烙铁的工作温度。
不可让温度过高,否则烙铁头就会被烧死。
所谓‘烧死’，是指烙铁头前端工作面上的镀锡层在过高的温度下被氧化掉,表面形成一层黑色的氧化铜壳层。
此时的烙铁头既不传热也不再吃锡，如果勉强压在焊锡上,过了很长时间后焊锡才会突然熔化,滚向一边,决不与烙铁头亲和。
烙铁头一旦烧死就必须锉掉表层重新上锡,这对于长寿烙铁头来说就是致命的损失了。
必须注意调节电烙铁的工作温度,使其大约维持在３０0°Ｃ左右。
实际操作的准则是:在不至于烧死烙铁头的前提下尽量调高一些。
一定要让烙铁头尖端的工作部位永远保持银白色的吃锡的状态。
电子元件组装与焊接工艺标准教学提纲共34页
•
29、在一切能够接受法律支配的人类 的状态 中，哪 里没有 法律， 那里就 没有自 由。— —洛克
•
30、风俗可以造就法律，也可以废除 法律。 ——塞·约翰逊
纲
谢谢你的阅读
❖ 知识就是财富 ❖ 丰富你的人生
71、既然我已经踏上这条道路，那么，任何东西都不应妨碍我沿着这条路走下去。——康德 72、家庭成为快乐的种子在外也不致成为障碍物但在旅行之际却是夜间的伴侣。——西塞罗 73、坚持意志伟大的事业需要始终不渝的精神。——伏尔泰 74、路漫漫其修道远，吾将上下而求索。——屈原 75、内外相应，言行相称。——韩非
电子元件组装与焊接工艺标准教学提
•
26、我们像鹰一样，生来就是自由的 ，但是 为了生 存，我 们不得 不为自 己编织 一个笼 子，然 后把自 己关在 里面。 ——博 莱索
•
Hale Waihona Puke 27、法律如果不讲道理，即使延续时 间再长 ，也还 是没有 制约力 的。— —爱·科 克
•
28、好法律是由坏风俗创造出来的。 ——马 克罗维 乌斯
电子元件组装与焊接工艺标准.pptx
▪ 由于设计需要而高出板面安装的元件,与板面间距最小1.5毫米。 如:高散热元件。
▪ 由于设计需要而高出板面安装的元件,应弯曲引脚 或用其它 机械 支撑以防止从焊盘上翘起。
不接受
▪ 由于设计需要而高出板面安装的元件,未弯曲引脚或用其它机械 支撑以防止从焊盘上翘起.
▪ 装配于印刷线路板表面的元件离板面的高度小于1.5毫米.
1 ▪ 绝缘封套裂口或断裂，起不到防止短路的作用。
2 ▪ 与导线交叉的引脚未按规定加绝缘封套。
5.2 元器件的损伤、损伤成形不超过引脚直径的10%。
图35
电子元件组装与焊接工艺标准 第 12 页共 32 页
图36
不接受
▪ 元件引脚的损伤超过了引脚直径的10%。
▪ 元件管脚由于多次成形或粗心操作造成的引脚形变。
▪ 封装体上的残缺导致裂痕使硅片暴露。
电子元件组装与焊接工艺标准 第 13 页共 32 页
图40 图41 图42 图43
不接受
▪ 元件的表面已损伤。
不接受
▪ 元件表面的绝缘涂层受到损伤，造成元件内部的金属 材质暴露在外，元件严重变形。
不接受
▪ 玻璃封装上的残缺引起的裂痕延伸到管脚的密封处。
可接受
▪ 元件体有轻微的刮痕、残缺，但元件的基材或功能部位 没有暴露在外。元件的结构完整性没有受到破坏。 电子元件组装与焊接工艺标准 第 14 页共 32 页
图63 图64
图66
不接受
▪ 表面残留了灰尘和颗粒物质，如：灰尘、纤维丝 ▪ 渣滓、金属颗粒等。
不接受
▪ 焊点及周围有白色结晶。
不接受
▪ 在印刷板表面有白色残留物。 ▪ 在焊接端子上或端子周围在白色残留物存在。
电子元器件焊接工艺要求
电子元器件焊接工艺要求电子元器件手工焊接操作是非常重要的，为了保证产品质量和提高生产效率，制定了这个工艺规范，要求生产二部全体员工严格遵守。
手工焊接工具的选择非常重要，焊锡丝的选择要根据不同的情况进行选择，直径为 1.0mm的焊锡丝适用于铜插孔焊接、焊片和PCB板的注锡以及一些较大元器件的焊接；直径为0.8mm的焊锡丝适用于普通类电子元器件焊接；直径为0.6mm的焊锡丝适用于贴片及较小型电子元器件焊接。
电烙铁的功率也需要根据不同的情况进行选择，考虑选用35W内热式电烙铁焊接常规电子元器件及其它受热易损件的元件时；焊接导线、铜插孔、焊片以及给PCB板镀锡时，要选用60W的内热式电烙铁；拆卸一些电子元器件及热缩管热缩时，考虑选用热风枪。
在使用电烙铁时，需要注意一些事项，如新的烙铁在使用之前必须先给它蘸上一层锡，使用久了的烙铁需要锉亮烙铁头部并蘸上一点松香，不用时应放在烙铁架上，但较长时间不用时应切断电源，防止高温“烧死”烙铁头，同时还要防止电烙铁烫坏其他元器件。
在电子元器件的安装过程中，元器件引脚折弯及整形的基本要求是手工弯引脚可以借助镊子或小螺丝刀对引脚整形，所有元器件引脚均不得从根部弯曲，一般应留1.5mm以上，电阻、二极管及其类似元件要将引脚弯成与元件成垂直状再进行装插。
元器件插装要求整齐、美观、稳固，元器件应插装到位，无明显倾斜、变形现象，同时应方便焊接和有利于元器件焊接时的散热。
电阻、二极管及其类似元件与线路板平行，要尽量将有字符的元器件面置于容易观察的位置，电容、三极管、电感、可控硅及类似元件要求引脚垂直安装，元件与线路板垂直，集成电路、集成电路插座装插件时注意引脚顺序不能插反且安装应到位，元件与线路板平行。
5) 在装插有极性元件时，必须注意极性，不能将其装反。
6) 安装相同元件时，要求高度统一。
在手工插焊时，应遵循先低后高、先小后大的原则。
7) 在安装过程中，只能用手拿电路板的边缘，避免手接触电子元器件引脚，以防止静电释放造成元件损坏。
电子元器件行业焊接规范
电子元器件行业焊接规范导言：电子元器件行业生产了各种各样的电子产品，而焊接是电子产品制造中不可或缺的一步。
良好的焊接质量能够保证产品的性能和可靠性，同时也影响到整个电子产业的发展。
本文将为您详细介绍电子元器件行业中的焊接规范，包括焊接工艺、材料选择、设备操作等方面的要求，帮助您更好地了解电子焊接的规范。
一、焊接工艺规范1.焊接前的准备工作在进行焊接操作之前，应仔细检查焊接设备、工具和材料的状态，确保其完好无损。
同时，应清洁工作区域，保持无尘、无油污，以免影响焊接效果。
2.焊接参数设定根据不同的焊接对象和要求，选择合适的焊接参数，包括焊接温度、焊接时间和焊接压力等。
这些参数要根据具体情况进行调整，以保证焊接接头的质量。
3.焊接操作规范（1）焊接时应保持手部清洁，并佩戴适当的防护手套，以防止热量和火花对皮肤的伤害。
（2）焊接操作时，要确保焊接头与焊接材料之间的接触紧密，并注意控制焊接温度和时间，避免过度焊接导致的材料损坏。
（3）焊接后应及时清理焊接残留物，并对焊接接头进行检查，确保其无明显缺陷或损伤。
二、焊接材料选择规范1.焊接芯丝选择合适的焊接芯丝是保证焊接质量的重要因素之一。
在选择焊接芯丝时，要考虑到焊接对象的材料、厚度和焊接方式等因素，并根据实际需要选择相应的焊接芯丝。
2.焊接助剂焊接助剂在焊接过程中起着润滑、清洁和保护的作用。
在选择焊接助剂时，要考虑到焊接对象的材料和要求，确保其与焊接芯丝的兼容性，以避免因助剂不当导致焊接质量下降。
三、设备操作规范1.焊接设备维护定期检查和保养焊接设备，确保其正常工作。
对于损坏或老化的设备部件，及时更换或修理。
2.焊接设备操作指南（1）操作人员应熟悉焊接设备的使用说明，并按照说明书进行操作，确保操作正确、安全。
（2）设备操作时，应注意安全防护，确保自身和他人的安全。
禁止在操作时接触设备或焊接电路，以免触电或引发事故。
四、焊接质量控制标准1.焊接接头外观标准焊接接头外观应平整、光滑，并无裂纹、气孔和缺陷等。
电子元器件安装及焊接工艺设计规范方案精选全文
可编辑修改精选全文完整版电子元器件安装与焊接工艺规范电子元器件安装与焊接工艺规范1范围本规范规定了设备电气盒制作过程中手工焊接技术要求、工艺方法和质量检验要求. 2引用标准以下文件中的有关条款通过引用而成为本规范的条款.凡注日期或版次的引用文件,其后的任何修改单<不包括勘误的内容>或修订版本都不适用于本规范,但提倡使用本规范的各方探讨试用其最新版本的可能性.凡未注日期或版次引用文件,其最新版本适用于本规范.HB 7262.1-1995 航空产品电装工艺电子元器的安装HB 7262.2-1995 航空产品电装工艺电子元器的焊接QJ 3117-1999 航天电子电气产品手工焊接工艺技术要求IPC-A-610E-2010 电子组件的可接收性3技术要求与质量保证3.1一般要求3.1.1参加产品安装和检验的人员必须是经过培训合格的人员.环境温度要求：20℃-30℃.相对湿度要求：30%-75%.照明光照度要求：工作台面不低于500lx.工作场地应无灰尘,及时清除杂物<如污、油脂、导线头、绝缘体碎屑等>工作区域不得洒水.3.2安装前准备把安装所用的器材备齐,并放在适当位置,以便使用；所有工具可正常使用,无油脂,按以下要求检查工具：切割工具刃口锋利,能切出整齐的切口；绝缘层和屏蔽剥离工具功能良好.按配套明细表检查和清点元器件、印制板、紧固件、零件等的型号规格及数量.凡油封的零件或部件,在安装前均应进行清洗除油,并防止已除过的零件再次糟受污染.4元器件在印制板上安装4.1元器件准备4.1.1安装前操作人员应按产品工艺文件检查待装的各种元器件、零件及印制板的外观质量.4.1.2元器件引线按以下要求进行了清洁处理：a、用织物清线器轻轻地擦拭引线,除去引线上的氧化层.有镀层的引线不用织物清线器处理；b、清洁后的引线不能用裸手触摸；c、用照明<CDD>放大镜检验元器件引线清洁质量.4.2元器件成型须知a、成型工具必须表面光滑,夹口平整圆滑,以免损伤元器件；b、成型时,不应使元器件本体产生破裂,密封损坏或开裂,也不应使引线与元器件内部连接断开；c、当弯曲或切割引线时,应固定住元器件引线根部,防止产生轴向应力,损坏引线根部或元器件内部连接；d、应尽量对称成型,在同一点上只能弯曲一次；e、元器件成型方向应使元器件装在印制板上后标记明显可见；f、不允许用接长元器件引线的办法进行成型；g、不得弯曲继电器、插头座等元器件的引线.4.3元器件成型要求4.3.1轴向引线元器件引线弯曲部分不能延长到元器件本体或引线根部,弯曲半径应大于引线厚度或引线直径；见图1：图1 轴向引线元器件引脚折弯要求水平安装的元器件应有应力释放措施,每个释放弯头半径R至少为0.75mm,但不得小于引线直径.图2 元器件应力释放弯头处理要求4.3.2径向引线元器件反向安装径向引线元器件成型要求见图3：图3 径向引线元器件弯角要求4.3.3扁平封装元器件引线成型时就有防震或防应力的专门工具保护引线和壳体封接；用工具挪动扁平组件时,只允许金属工具与外壳接触；装配扁平组件时,工作台面上应垫有弹性材料.4.3.4用圆嘴钳弯曲元器件引线的方法如下：a、将成型工具夹持住元器件终端封接处到弯曲起点之间的一点上；b、逐渐弯曲元器件引线.图44.4元器件在印制板上安装的一般要求4.4.1按装配工序,将盛开好的元器件由小到大依次安装,先安装一般元器件最后再安装电敏感元器件.4.4.2当具有金属外壳的元器件需要跨接印制导线安装时,必须采取良好的绝缘措施.4.4.3安装元器件时,不应使元器件阻挡金属化孔.4.4.4质量较重的元器件应平贴在印制板上,并加套箍或用胶粘接.4.5元器件在印制板上的安装形式4.5.1贴板安装元器件与印制板安装间隙小于1mm,当元器件为金属外壳面安装面又有印制导线时,应加绝缘衬垫或绝缘管套,如图5：图5 贴板安装要求4.5.2悬空安装元器件与印制安装距离一般为3～5mm,如图6.该形式适用发热元器件的安装.图6 悬空安装要求4.5.3垂直安装元器件轴线相对于印制板平面的夹角为90°±10°,见图7.该形式适用于安装密度高的印制板俣不适用于较重的细引线的元器件.图7 元器件垂直安装要求4.5.4支架固定安装用金属支架将元器件固定在印制板上见图8：图8 元器件支架安装要求4.5.5粘接和绑扎安装对防震要求较高的元器件,巾板安装后,可用粘合剂将元器件与印制板粘接在一起,也可以用绵丝绑扎在印制板上,见图9：图9 元器件绑线安装要求4.5.6反向埋头安装反向埋头安装形式见图10：图10 元器件反向埋头安装要求4.5.7接线端子和空心铆钉的安装4.5.7.1接线端子和空心铆钉的安装要求如下：a、安装接线端子和空心铆钉时应满足正常指力下,既不转动,也不轴向移动,没有缺损或印制板基材脱落现象；b、接线端子杆不得打孔、切口、切缝和其它间断点,以免焊料和焊剂漏入孔内；c、铆接后的接线端子或空心铆钉不得有切口、切缝和其它间断点,铆接事,铆接面周围的豁口或裂缝小于90角分开,且延伸不超过铆接面时,允许有三个弧状豁口或裂缝；d、接线端子应垂直安装于印制板,倾斜角应不大于5°.4.5.7.2按以下步骤安装接线端子和空心铆钉：a、将印制板置于夹具上,将清洁的接线端子或空心铆钉从印制板的元件面插入相应的孔内,将印制板翻转,翻转时,接线端子或空心铆钉应紧靠住底板；b、用铆接器<铆压工装>接线端子或空心铆钉铆接到印制板上,应控制好压力.4.6焊接面上元器件引线处理4.6.1弯曲元器件引线焊接面上元器件引线可采用全弯曲、部分弯曲和直插式.a、全弯曲引线：引线弯曲后,引线端与印制板垂线的夹角在75°～90°之间；b、部分弯曲：引线弯曲后,引线端与印制板垂线的夹角在15°～75°之间,见下图,引线伸出长度为0.5mm～1.5mm；c、直插引线：引线端与印制板垂线的夹角在0°～15°之间,见图11,引线伸出长度为0.5mm～1.5mm.图11 焊接面元器件引脚处理要求全弯曲引线一般要求:a、引线弯曲部分的长底不得短于焊盘最大尺寸的一半或0.8mm,但不大于焊盘的直径<或长度>；b、向印制导线方向弯曲引线；c、引线全弯曲后与印制板平面允许的最大回弹角为15°；d、引线弯曲后相邻元器件的间隙不小于0.4mm；e、不许弯曲硬引线继电器、电连接器插针或工艺文件规定的其它元器件引线.4.6.2切割引线用切割器切除引线,不许损坏印制制导线；不许切割直插式集成电路、硬引线继电器插针或工艺文件规定的其它元器件引线.4.6.3固定引线用玻璃纤维焊接工具压倒已切割过的引线.4.7各类元器件在印制板上的安装4.7.1轴向引线元器件安装a、轴向引线元器件应按工艺文件规定进行近似平行安装；b、将引线穿过通孔,弯曲并焊到印制板的焊盘上.弯曲部分应满足要求.4.7.2径向引线元器件安装4.7.2.1金属壳封装的元器件反向埋头安装要求见条的要求.4.7.2.2伸出引线的基面应平行于印制板的表面,且有一定的间隙.4.7.2.3引线应从元器件的基点平直地延长,引线的弯头不应延伸到元件的本体或焊点处.4.7.2.4当元器件每根引线承重小于3.5g时,元器件可不加支撑面独立安装,此时,元器件的基面和印制板表面间距为1.3mm～2.5mm.基准面应平行印制板表面,倾斜角在10度以内.4.7.2.5当元器件每根引线承重大于3.5g时,元器件基面将平行于印制板表面安装,元器件应以以下方式加支撑：a、元器件本身所具备的弱性支脚或支座,与元器件形成一个整体与底板相接；b、采用弹性或非弹性带脚支架装置,支座不堵塞金属化孔,也不与印制板上的元器件内连；c、当弹性支座或非弹性带脚支座的元器件安装到印制板时,元器件每个支脚都应与印制板相连,支脚的最小高度为0.25mm,当使用一个分离式弹性支座或分离式弹性无脚支座时,元器件基面与印制板表面平行安装的要求, 使用非弹性支座连接元器件基面并平行安装于印制板表面时,则基面应与支座完全接触,支脚应与印制板完全接触.4.7.2.6侧面或端部安装的元器件应与印制板粘接或固定住,以防因冲击或震动而松动.4.7.2.7引线带有金属涂层的元器件安装,涂层与印制板表面焊盘处距离不得小于0.25mm.禁止修整引线涂层.4.7.3双引线元器件安装要求：距印制板表面最近的元器件本体边缘与印制板表的平行角度在10度以内,且与印制板间距在1.0mm～2.3mm以内,元器件与印制板垂线成最大角度为±15°.4.7.4扁平封装元器件安装扁平封装元器件的安装要求见条.4.7.5双列直插式集成电路的安装双列直插式元器件基面应与印制板表面隔开,其间距为0.5mm～1mm或引线的凸台高度.4.8焊接方法4.8.1单面印制板的焊接图12 单面印制板的焊接4.8.2金属化孔双面印制板的焊接金属化孔双面印制板的焊接应符合图要求.对有引线或导线插入的金属孔,通孔就充填焊料,焊料应从印制电路板一侧连续流到另一侧的元器件面,并覆盖焊盘面积90%以上,焊料允许凹缩进孔内,凹缩量如图13：图13 元器件在金属化孔双面印制板上的焊接4.8.3多层印制板的焊接多层印制板的焊接应符合图14要求.严禁两面焊接以防金属化孔内出现焊接不良.图14 元器件在多层印制板上的焊接4.8.4扁平封装集成电路的焊接采用对角线焊接方法,并符合以下规定：扁平应沿印制导线平直焊接,元器件引线与印制板的焊盘应匹配；引线最小焊接长度为1.5mm且引线在焊盘中间；元器件的型号规格标识必须在正面,严禁反装；扁平封装集成电路未使用的引线应焊接在相应的印制导线上；焊点处引线轮廓可见.图15 扁平封装元器件的焊接4.8.5断电器的焊接焊接时非密封继电器应防止焊济、焊料渗入继电器内部,在接线端子之间应塞满条形吸水纸带,焊接时继电器焊接面倾斜不大于90°.焊接密封继电器时,要防止接线端子根部绝缘子受热破裂,可用蘸乙醇的棉球在绝缘子周围帮助散热.4.8.6开关元器件的焊接焊接时可采用接点交叉焊接的方法,使加热温度分散,减少损坏.5元器件焊接判定标准元器件焊接质量判定可根据附表1～附表16内的图示.附表 2 有引脚的支撑孔-焊接主面目标 可接受不可接受和孔壁润湿角＝360° 焊锡润湿覆盖率＝100%•引脚和孔壁润湿角≥270° •焊盘焊锡润湿覆盖率≥0•引脚和孔壁润湿角＜270°附表3 有引脚的支撑孔-焊接辅面目标可接受不可接受和孔壁润湿角＝360° 焊锡润湿覆盖率＝100%•引脚和孔壁润湿角≥330° •焊盘焊锡润湿覆盖率≥75%•引脚和孔壁润湿角＜330° •焊盘焊锡润湿覆盖率＜75%附表4 焊点状况目标可接受不可接受附表1 焊点润湿目标可接受不可接受1焊点表层总体呈现光滑和与焊接零件由良好润湿；部件的轮廓容易分辨；焊接部件的焊点有顺畅连接的边缘；2表层形状呈凹面状.可接受的焊点必须是焊接与待焊接表面,形成一个小于或等于90度的连接角时能明确表现出浸润和粘附,当焊锡量过多导致蔓延出焊盘或阻焊层的轮廓时除外.1不润湿,导致焊点形成表面的球状或珠粒状物,颇似蜡层面上的水珠；表面凸状,无顺畅连接的边缘；2移位焊点； 3虚焊点.洞区域或表面瑕疵；和焊盘润湿良好；形状可辨识；周围100%有焊锡覆盖；覆盖引脚,在焊盘或导薄而顺畅的边缘. •焊点表层是凹面的、润湿良好的焊点内引脚形状可以辨识.•焊点表面凸面,焊锡过多导致引脚形状不可辨识,但从主面可以确认引脚位于通孔中；•由于引脚弯曲导致引脚形状不可辨识.附表5 有引脚的支撑孔-垂直填充目标可接受不可接受润湿角度＝360°焊锡润湿覆盖率＝100% •周边润湿角度≥330°•焊盘焊锡润湿覆盖率≥75%•周边润湿角度＜330°•焊盘焊锡润湿覆盖率＜75% 附表6 焊接异常-暴露基底金属目标可接受不可接受露基底金属·基底金属暴露于：a〔导体的垂直面b〔元件引脚或导线的剪切端c〔有机可焊保护剂覆盖的盘·不要求焊料填充的区域露出表面涂敷层·元件引脚/导体或盘表面由于刻痕、划伤或其它情况形成的基底金属暴露不能超过对导体和焊盘的要求附表7 焊接异常-针孔/吹孔目标可接受不可接受良好、无吹孔·润湿良好、无吹孔·针孔/吹孔/空洞等使焊接特性降低到最低要求以下附表8 焊接异常-焊锡过量-锡桥目标可接受不可接受·**桥·横跨在不应相连的两导体上的焊料连接·焊料跨接到非毗邻的非共接导体或元件上附表9 焊接异常-焊锡过量-锡球目标可接受不可接受现象·锡球被裹挟/包封,不违反最小电气间隙注：锡球被裹挟/包封连接意指产品的正常工作环境不会引起锡球移动·锡球未被裹挟/包封·锡球违反最小电气间隙附表10 引脚折弯处的焊锡目标可接受不可接受折弯处无焊锡·引脚折弯处的焊锡不接触元件体·引脚折弯处的焊锡接触元件体或密封端附表11 焊接异常-反润湿目标可接受不可接受良好、无反润湿现象·润湿良好、无反润湿现象·反润湿现象导致焊接不满足表面贴装或通孔插装的焊料填充要求附表12 焊接异常-焊料受拢目标可接受不可接受料受拢·无焊料受拢·因连接产生移动而形成的受拢焊点,其特征表力纹附表13 焊接异常-焊料破裂目标可接受不可接受料破裂·无焊料破裂·焊料破裂或有裂纹附表14 焊接异常-锡尖目标可接受不可接受圆润饱满没有锡尖·焊锡圆润饱满没有锡尖·锡尖违反组装的最大高度要求或引脚凸出要求1.5毫米·锡尖违反最小电气间隙附表15 镀金插头目标可接受不可接受插头上无焊锡·镀金插头上无焊锡·在镀金插头的实际连接区域有焊锡、合金以外其它金属附表16 焊接后的引脚剪切目标可接受不可接受·引脚和焊点无破裂·引脚凸出符合规范要求·引脚和焊点无破裂·引脚凸出符合规范要求·引脚与焊点间破裂。
电路板的焊接工艺标准
-/电路板焊接工艺1、焊接的必要条件1.1清洁金属表面如欲焊接的金属表面有氧化膜或各种脏污存在时，则会形成焊接时之障碍物，溶锡不易沾到表面上。
因此必须要将之除去。
氧化膜可用松香除去，而像油脂之类的脏污，则要需用溶剂来去除。
1.2适当的温度当加热过的焊接金属的温度比溶锡的溶点低时，则焊锡不会溶得好，也不能顺利地沾染到金属之表面。
所以当加热温度过低时，则沾染性及扩散性都会变不佳，而无法得到良好的焊接结果。
因此绝对需要在适当的温度范围之内加热。
1.3适当的锡量如无法配合焊接部位的大小供给适量的溶锡的话，就会产生焊接强度不够的问题。
2、电烙铁的使用2.1电烙铁的握取方法2.2烙铁的保养方法1）烙铁头每天送电前先将发热体内杂质清出，以防烙铁头与发热体或套筒卡死，并随时锁紧烙铁头以确保其在适当位置。
2）在焊接时，不可将烙铁头用力挑或挤压被焊接之物体，不可用磨擦方式焊接，如此并无助于热传导，且有损伤烙铁头。
3）不可用粗糙面之物体磨擦烙铁头。
4）不可使用含氯或酸之助焊剂。
5）不可加任何化合物于沾锡面。
6）当天工作完后，不焊接时将烙铁头擦搽干净重新沾上新锡于尖端部份，并將之存放在烙铁架上以及将电源关闭。
2.3烙铁使用的注意事项1）新买的烙铁在使用之前必须先给它蘸上一层锡（给烙铁通电，然后在烙铁加热到一定的时候就用锡条靠近烙铁头），使用久了的烙铁将烙铁头部锉亮，然后通电加热升温，并将烙铁头蘸上一点松香，待松香冒烟时在上锡，使在烙铁头表面先镀上一层锡。
2）电烙铁通电后温度高达250摄氏度以上，不用时应放在烙铁架上，但较长时间不用时应切断电源，防止高温“烧死”烙铁头（被氧化）。
要防止电烙铁烫坏其他元器件，尤其是电源线，若其绝缘层被烙铁烧坏而不注意便容易引发安全事故。
3）不要把电烙铁猛力敲打，以免震断电烙铁内部电热丝或引线而产生故障。
4）电烙铁使用一段时间后，可能在烙铁头部留有锡垢，在烙铁加热的条件下，我们可以用湿布轻檫。
电子元器件的安装要求与焊接工艺
电子元器件的安装要求与焊接工艺任何电子设备都离不开电子元器件的安装，在安装电子元器件的过程中，应根据相关的要求及注意事项对其进行操作。
1．清洁引脚电子元器件在安装前，应先将引脚擦除干净，最好选用细砂布擦拭，如图5-1所示，这样就可以去除引脚表面的氧化层，以便在焊接时容易上锡。
若是元器件的引脚已有镀层，可以根据使用情况不再进行清洁。
2．固定元器件的机械器件在插装元器件前，应先将插装那些需要机械固定的元器件，如功率器件的散热片、支架、卡子等，然后再插装需要固定的元器件，在安装电子元器件时，不可以用手直接碰元器件引脚或印制板上的铜箔，3．按次序安装电子元器件接下来在安装电子元器件时，应按一定的次序进行安装，先安装较低小功率的卧式电子元器件，然后再安装立式元器件及大功率的卧式元器件；将这些安装完成后，再安装可变元器件和易损坏的元器件，最后再安装带散热器的元器件和特殊元器件，即按照先轻后重、先里后外、先低后高的原则进行安装。
除此之外，在对电子元器件进行安装时，应做到整齐、美观、稳固的原则，应插装到位，不可以有明显的倾斜和变形现象，同时各元器件之间应留有一定的距离，方便焊接和有利于散热，如图5.2所示，通常情况下，元器件外壳之间的距离小于0.5 mm；引线焊盘间隔要大于2 mmo4．正确安装元器件安装电子元器件时，还应检查元器件是否安装的正确、是否有损伤；其极性是否按线路板上的丝印进行安装，不可以插反或是插错，如图5-3所示，若是空间位置有限制，应尽量将电子元器件放在丝印范围内。
5．对元器件引脚加工在电子元器件安装的过程中，若需要对电子元器件的引线部分进行操作时，应注意不可以直接在根部进行弯曲，由于制造工艺上的原因，根部很容易折断，一般应留有1.5 mm的距离，而且弯曲时的圆角半径R要大于引脚直径的两倍，并且弯曲后的两根引脚要与元器件自身垂直才可以，如图5-4所示。
6．按标识安装元器件为了易于辨认，在安装电子元器件时，各种电子元器件的标注、型号及数值等信息应朝上或是朝外安装，以利于焊接和检修时查看元器件的型号数据，如图5-5所示。
电子产品组装工艺流程详解
电子产品组装工艺流程详解电子产品的组装工艺是保证产品质量和生产效率的重要环节，通过详细的工艺流程，可以确保产品在制造过程中达到预期的标准和要求。
本文将详细解析电子产品组装的工艺流程。
一、产品准备在开始组装之前，首先需要准备好相关的电子元器件和所需要的工具材料。
这些元器件包括电路板、电子元件、连接器和外壳等。
同时，还需要准备工艺流程指导书和质量检测相关的检测设备。
二、元器件焊接元器件焊接是电子产品组装的核心工艺环节，通常有手工焊接和机器焊接两种方式。
1. 手工焊接手工焊接一般用于小规模生产和样品制作。
操作者根据电路板上的标志和焊接点，使用电烙铁和焊锡将元件焊接在正确的位置上。
焊接完成后，需要进行目视检查，确保焊点的质量和连接的稳固性。
2. 机器焊接机器焊接适用于大规模生产情况下，可以提高生产效率和焊接质量的一致性。
常见的机器焊接方式有波峰焊、无铅焊等。
操作者需要根据工艺要求调整机器参数，并进行焊接过程的监控和质量检测。
三、产品装配在元器件焊接完成后，需要进行产品的装配工作，包括电路板安装、连接器插拔、固定螺丝等。
装配过程需要特别注意产品的结构和外观要求，确保各个部件的位置和定位准确。
四、外壳组装外壳组装是为了保护电子产品内部的元器件和电路，并为用户提供良好的外观和使用体验。
外壳组装一般包括拆模、打孔、喷涂等工艺流程。
在组装过程中，操作者需要保持清洁，并防止静电对产品造成损害。
五、功能测试和调试组装完成后的电子产品需要进行功能测试和调试，以确保产品符合设计要求和标准。
测试可以通过专门的测试设备和测试程序进行，也可以通过人工操作进行功能测试。
六、产品质检产品质检是保证产品质量的重要环节，包括外观检查、性能测试、环境适应性测试等。
合格的产品通过质检后，可以进行包装和发货。
七、产品包装和发货在产品包装和发货环节，需要确保产品的安全性和完整性。
包装过程应该根据产品的特点和运输要求选择合适的包装材料，并进行标识和记录。
电子元件的封装与焊接工艺
电子元件的封装与焊接工艺随着科技的不断发展，电子产品在我们的生活中扮演着越来越重要的角色。
而电子产品中的电子元件也是构成电路的重要组成部分。
电子元件的封装与焊接工艺对于电子产品的性能和稳定性有着至关重要的影响。
本文将详细介绍电子元件的封装与焊接工艺的步骤。
一、电子元件的封装电子元件的封装是将元件表面封装在塑料或金属外壳中，以便保护元件并提高其导热性能。
电子元件的封装有以下几个步骤：1. 元件分类：首先，需要根据元件的种类进行分类。
常见的电子元件有电阻、电容、晶体管等。
根据元件的种类，选择相应的封装方式。
2. 选择封装材料：根据元件的特性和使用环境的需求，选择合适的封装材料。
常见的封装材料有塑料和金属。
3. 封装工艺：将元件表面涂覆一层保护层，然后将元件放入外壳中，使用高温或胶水固定元件。
封装工艺需要保证元件的稳定性和密封性。
4. 测试和质量控制：封装完成后，需要对封装好的元件进行测试，确保其功能正常。
同时，还需要进行质量控制，确保封装工艺符合标准。
二、电子元件的焊接工艺电子元件的焊接是将不同的元件通过焊接工艺连接在一起，形成电路。
电子元件的焊接工艺主要有以下几个步骤：1. 准备焊接材料和设备：首先，需要准备好焊接材料和设备。
常见的焊接材料有焊锡丝和焊锡膏。
焊接设备包括电烙铁和焊接架等。
2. 清洁元件表面：在焊接之前，需要将元件表面的氧化物和污垢清洁干净。
可以使用酒精或清洗剂擦拭元件表面，确保表面光洁。
3. 确定焊接位置：根据电路设计图，确定焊接位置。
在焊接位置上涂抹适量的焊锡膏，以便焊接时焊锡能够均匀分布。
4. 焊接元件：使用电烙铁加热焊锡丝，等待焊锡熔化。
然后将焊锡丝轻轻触碰焊接位置，使焊锡与元件连接在一起。
焊接时需要注意控制时间和温度，以免对元件造成损害。
5. 质量检验：完成焊接后，需要进行质量检验。
将焊接的电路连接到电源上，通过测试工具检测电路的正常工作。
如果出现故障或异常，需要重新焊接或检查。
电子器件工艺要求规范
元器件工艺技术要求规范1目的 (1)2适用范围 (1)3定义 (1)4职责 (1)5引用和参考的相关标准 (1)6术语 (2)7要求 (2)7.1元器件管脚表面涂层要求 (2)7.2表面贴装器件封装 (3)7.3表面贴装器件的共面度要求 (3)7.4工作温度 (3)7.5可焊性要求 (4)7.6耐焊接热 (4)7.7外型尺寸及重量要求 (4)7.8相关尺寸 (5)7.9封装一致性要求 (5)7.10潮湿敏感器件要求 (5)7.11防静电要求 (6)7.12器件包装及存储期限的要求 (6)7.13加工过程要求 (7)7.14清洗要求 (8)7.15返修要求 (8)8说明 (8)9参考资料 (8)10相关附件、文件、记录 (8)10.1附件 (8)10.2文件 (8)10.3记录 (8)精选范本1 目的元器件的工艺性对于生产加工和产品质量非常重要，是必不可少的一项性能指标，为了使元器件符合焊接、加工制造质量要求，要求所选用的元器件满足产品生产工艺的一致性，对SMT 元器件供应商所供的产品工艺性作出统一规范，本要求规定了表面贴装元器件和插装元器件的工艺技术要求，以保证所选用的元器件具有良好的工艺性。
2 适用范围对元器件工艺技术的通用要求，只有满足要求的元器件才能被选用、生产。
本要求将随工艺水平的提高而更新。
3 定义无4 职责采购部门、质量部门根据本技术要求选用的元器件及其供应商进行监督和管控，确保被选用及生产的元器件是满足工艺技术要求的。
5 引用和参考的相关标准EIA/IS-47《Contact Terminations Finish for Surface Mount Device》J-STD-001B《Requirements for Soldered Electrical and Electronic Assemblies》IEC68-2-69《Solderability testing of electronic conponents for surface mounting technology by the wetting balance methods》EIA-481-A《表面安装器件卷带盘式包装》IEC286《表面安装器件卷带盘式包装》IPC-SM-786A《Procedures for Characterizing and Handling of Moisture/Reflow Sensitive Plastic ICs》J-STD-020《Moisture/Reflow Sensitivity Classification of Plastic Surface Mount Devices》IPC-SC-60A《Post Solder Solvent Cleaning Handbook》IPC-AC-62A《Post Solder Aqueous Cleaning Handbook》IPC-CH-65《Guidelines for Cleaning of Printed Boards and Assemblies 》IPC-7711《Rework of Electronic Assemblies(Replaces IPC-R-700)》IPC-7721《Repair and Modification of Printed Boards and Electronic Assemblies(Replaces IPC-R-700) 》IPC-SM-780《Guidelines for Component Packaging and Interconnection with Emphasis on Surface Mounting》J-STD-004《Requirememt for Soldering Flux》J-STD-002《Solderability tests for component leads,terminations,lugs,terminals and wires》6 术语略7 要求7.1 元器件管脚表面涂层要求本项对表面贴装与插装元器件的要求相同。
