工程图样
系统的理论性
较强的实践性
投影理论 画法几何
人脑 电脑
总目录
本课程的 主要内容
投影法及投影原理——工程图学的理论基础 国家标准的基本规定——工程技术语言的“语法规则” 画法几何基础——形象与逻辑综合思维训练 投影制图基础——图形思维与表达训练 工程图样的绘制与阅读——工程设计与表达能力培养 计算机绘图与表达及三维建模——计算机应用能力培养
总目录
机件的常用 表达方法
1 视图 2 剖视图 3 断面图 4 规定画法和简化画法 5 综合应用举例 6 小结
总目录
标准件与常用
件
1
螺纹
2
螺纹紧固件
3
键连接
4
销连接
5
滚动轴承
6
齿轮
7
弹簧
总目录
零件图
1 零件图的内容和要求 2 零件图的视图选择 3 零件图上常见的工艺结构 4 零件图的尺寸标注 5 零件图的技术要求简介
总目录
信息
有声语言、图形和文字这三种信息表达和交流工具在表达、记录信 息中有着各自的作用和特点，相互补充，相互促进。
文字以其丰富的词汇准确、多样化地记录与表达各种信息，特别 适合与记录当前和过去信息，成为文化传播、继承最主要的载体。
语言及有效声音可以表达当前信息，通过录音又可以记录信息， 是信息交流的主要工具；
总目录
学习本课 程的意义
和目的
基于工程信息的图形学——工程图学
工程图学是工程界一门共同的技术语言；是研究应用投 影法在平面上图示空间形体、图解空间几何问题以及研究工程图 样的绘制和阅读的一门科学，其支撑学科为工程图学理论。
本课程的 研究对象
本课程的 特点
工程图学清华大学第1章
第二十五页，编辑于星期一：十一点 九分。
第二十六页，编辑于星期一：十一点 九分。
第一页，编辑于星期一：十一点 九分。
第二页，编辑于星期一：十一点 九分。
第三页，编辑于星期一：十一点 九分。
第四页，编辑于星期一：十一点 九分。
第五页，编辑于星期一：十一点 九分。
第六页，编辑于星期一：十一点 九分。
第七页，编辑于星期一：十一点 九分。
第八页，编辑于星期一：十一点 九分。
第十七页，编辑于星期一：十一点 九分。
第十八页，编辑于星期一：十一点 九分。
第十九页，编辑于星期一：十一点 九分。
第二十页，编辑于星期一：十一点 九分。
第二十一页，编辑于星期一：十一点 九分。
第二十二页，编辑于星期一：十一点 九分。
第二十三页，编辑于星期一：十一点 九分。
第二十四页，编辑于星期一：十一点 九分。
第九页，编辑于星期一：十一点 九分。
第十页，编辑于星期一：十一点 九分。
第十一页，编辑于星期一：十一点 九分。
第十二页，编辑于星期一：十一点九分。
第十四页，编辑于星期一：十一点 九分。
第十五页，编辑于星期一：十一点 九分。
第十六页，编辑于星期一：十一点 九分。
第6章清华大学工程图学课件
画在视图之内，轮廓线用细实线绘制。
当视图中的轮 廓线与断面图的图 线重合时，视图中 的轮廓线仍应连续 画出。
⑵ 标注方法 ① 配置在剖切线上的不对称的重合断面 图，可省略字母。
② 对称的重合断面图，可不标注。
6.4 规定画法和简化画法
一、肋板的画法
B B－B
正确 规则：
B－B
错误
A
A
对于机件的肋板，如 按纵向剖切，肋板不画剖 面符号，而用粗实线将它 与其邻接部分分开。
① 两剖切面的交线一般应与机件的轴线重合。
A－A
A A
A
A
② 应按“先剖切后旋转”的方法绘制剖视图。
A A－A A－A A
A
错误
正确
③ 位于剖切平面后且与 所表达的结构关系不 甚密切的结构，或一 起旋转容易引起误解 的结构，一般仍按原 来的位置投射。
A
④ 位于剖切平面后，与 被切结构有直接联系 且密切相关的结构， 或不一起旋转难以表 达的结构，应“先旋 转后投射”。
B A－A
二、均匀分布的肋板及孔的画法
肋不对称 画成对称
A－A
孔未剖到 画成剖到
B－B
A
A
B
B
若干直径相同且成规律分布的孔，可以仅画 出一个或几个，其余只需用细点画线表示其中心 位置。
三、断开画法 轴、杆类较长的机件，当沿长度方向 形状相同或按一定规律变化时，允许断开 画出。 标注尺寸时， 仍注实长。
③ 当对称机件的轮廓线与中心线重合，不宜 采用半剖视时。
正确
错误
④ 实心杆上有孔、槽时，应采用局部剖视。
画局部剖应注意的问题：
① 波浪线不能与图上的其它图线重合。
错误
正确
当视图中的轮 廓线与断面图的图 线重合时，视图中 的轮廓线仍应连续 画出。
⑵ 标注方法 ① 配置在剖切线上的不对称的重合断面 图，可省略字母。
② 对称的重合断面图，可不标注。
6.4 规定画法和简化画法
一、肋板的画法
B B－B
正确 规则：
B－B
错误
A
A
对于机件的肋板，如 按纵向剖切，肋板不画剖 面符号，而用粗实线将它 与其邻接部分分开。
① 两剖切面的交线一般应与机件的轴线重合。
A－A
A A
A
A
② 应按“先剖切后旋转”的方法绘制剖视图。
A A－A A－A A
A
错误
正确
③ 位于剖切平面后且与 所表达的结构关系不 甚密切的结构，或一 起旋转容易引起误解 的结构，一般仍按原 来的位置投射。
A
④ 位于剖切平面后，与 被切结构有直接联系 且密切相关的结构， 或不一起旋转难以表 达的结构，应“先旋 转后投射”。
B A－A
二、均匀分布的肋板及孔的画法
肋不对称 画成对称
A－A
孔未剖到 画成剖到
B－B
A
A
B
B
若干直径相同且成规律分布的孔，可以仅画 出一个或几个，其余只需用细点画线表示其中心 位置。
三、断开画法 轴、杆类较长的机件，当沿长度方向 形状相同或按一定规律变化时，允许断开 画出。 标注尺寸时， 仍注实长。
③ 当对称机件的轮廓线与中心线重合，不宜 采用半剖视时。
正确
错误
④ 实心杆上有孔、槽时，应采用局部剖视。
画局部剖应注意的问题：
① 波浪线不能与图上的其它图线重合。
错误
正确
清华土木工程制图课件2-PPT精品文档41页
投影图的度量关系
投影图的方位关系
作业及要求
1.《土木工程制图习题集》习题 2-2、2-3、 2-5~2-7、2-9 ； 2. 《土木工程制图习题集》 习题 2-10~2-12
电子教材使用说明
本书由vince上传于世界工厂下载频道
01.12.201 35 9
本课件设有超文本的总目录,使用时，
请先打开“土木工程制图（I）.ppt”文件。
点击可 以直接 进入该 章的学 习。
本书由vince上传于世界工厂下载频道
01.12.201 36 9
每章设有超文本的分目录
点击可以 直接进入 各知识点 的学习。
本书由vince上传于世界工厂下载频道
01.12.201 37 9
本电子课件每章第一页都有两个符号， 它们的含义是：
回到本课件总目录
帮助
到本“使用说明”
本电子课件每章最后一页都有一个 符号，它的含义是：
回到本章的第一页
本书由vince上传于世界工厂下载频道
01.12.201 38 9
本课件的层次如下面一张幻灯片的解释：
此符号代 表还有第 二层单击 鼠标显示 第二层
此符号代表 单击鼠标显 示该层的内 容
本书由vince上传于世界工厂下载频道
01.12.201 39 9
使用中当光标变成手形时，请 点击超文本或图片。如：
单击鼠标可 放大图形显 示
本书由vinc201 40 9
谢谢

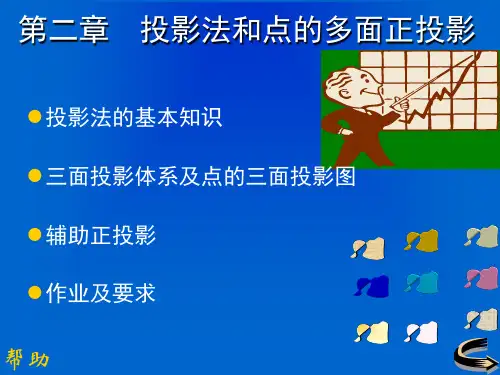

第二章 投影法和点的多面正投影
