门禁系统故障处理手册

一、门禁系统原理

门禁系统基于先进的计算机技术，控制技术、射频卡识别技术在人员管理通道口安装射频卡自动识别系统，通过持有射频卡的人员在进人通道后刷卡，确认合法后进出，从而实现通道安全管理的目的。该系统最基本的功能包括人员发卡、系统资料管理、软件操控通道放行状态等。系统使用的控制设备有单门控制主机、两门控制主机、四门控制主机等。

（一）硬件组成

门禁系统的硬件设施包括控制器、读卡器、电控锁（及门磁）和出门按钮等。联网的情况下，还包括电脑和通讯

转换器。

大门禁系统的硬件设施与上述的稍有不同，包括控制器、读卡器、挡车器（道闸）和手控按钮等。

1、门禁系统示意图：

读卡器读卡器

2、大门禁联网示意图

一号门卫IP:10.3.200.201

三号门卫IP:10.3.200.203

（二）软件操作

二、系统各部件功能

（一）控制器：

具有2门（电控门锁）、2路联动输出、4路报警输入的控

制能力，通讯模式232/485/modem/TCP/IP,工作电压12V

直流，可存储6400/19200条进出门和报警记录，自动滚动。

（二）读卡器：

读卡器分车辆和行人两种，工作电压均为12V直流。它的

作用就是读取IC卡信号并将其发送到控制器。

（三）挡车器：

挡车器由金属箱体、电路部分及电机部分组成。工作电压

220V交流。

（四）身份查验主机：

安装了门禁系统软件的电脑主机，实时显示身份查验的信

息。

（五）通讯转换器

连接控制器与身份查验主机，完成485信号与232信号的

转换，实时完成控制器与身份查验主机间的通讯。

（六）地感控制器

连接地感线圈，控制车辆出入门后挡车杆自动落下。

三、系统故障诊断。

（一）身份查验主机

1、故障字典：

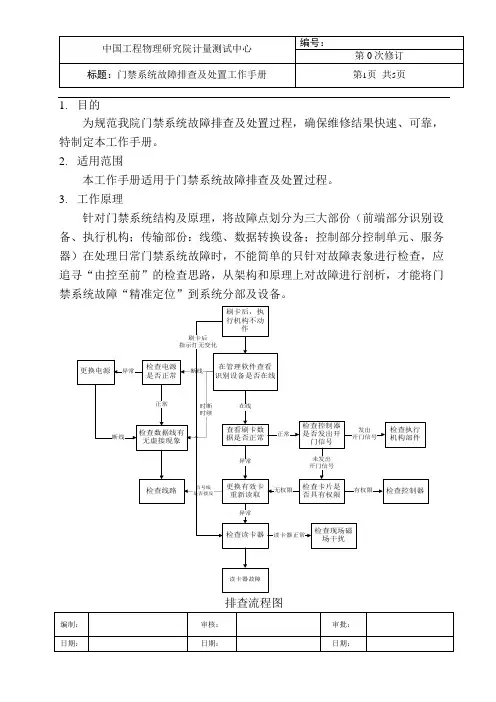

2、故障树图

（二）读卡器、道闸箱：1、故障字典

2、故障树图

（三）控制箱：1、故障字典

（四）访客登记主机：1、故障字典

（五）光纤收发器：

1、故障字典

（六）电磁锁门禁设备：

1、故障字典

四、系统故障处理方法

(一) 台式无线对讲机接收正常，发射电流偏大（>12A）或着偏

小(<2A)，或者电流正常但发射不出语音信号

(二)台式无线对讲机电压正常（13.8V），电流正常（2A<电流

<12A）.但接收不到语音信号，也发射不出。

(三)对讲机无电

五、系统故障处理准备

维护人员到现场处理台式对讲系统故障，除了带上常用工具外，还应带上万用表或者验电笔。到天车检修时，要事先与天车死机取得联系以便上车。天车上空间狭小，设备开关多、线路复杂，在检修过程中一定要保持注意力集中，避免触碰不属于自己的设备和开关。

维护人员要根据不同的情况准备好相应的工具，细心踏实的工作态度才能处理好故障。
