发动机电控系统故障案例分析
汽车电子论文 发动机电控系统的故障诊断与维修
XX汽车工程职业学院毕业论文（设计）题目发动机电控系统的故障诊断与维修系别电子工程系专业汽车电子学生姓名指导教师撰写日期 2012年2月摘要由于现代汽车微机控制装置是一很复杂的机电一体化综合控制系统，在进行维修和维修前，首先应系统全面的掌握整个系统的结构、原理和电气线路。
各种电子控制系统的使用及其不断的完善，使得汽车检测维修技术要求越来越高。
本文结合汽车维修的实例，对汽车发动机电控燃油喷射系统的在维修过程中常见故障的检测与诊断方法进行分析与探讨。
本课题研究的是发动机电控系统的检测与故障诊断知识，介绍了汽车发动机电控系统的概述和发动机电控系统故障诊断基本知识、发动机电子设备的故障诊断、发动机电控系统的检修以及发动机电控系统常见故障的检修等。
在发动机电控系统的概述中分别介绍了电控点火装置（ESA）、电子燃油喷射系统（EFI）、废气再循环控制（EGR）、怠速控制（ISC）、气门正时控制、二次空气喷射、油气蒸发控制等，论述了它们的组成、工作原理和作用。
在故障诊断基本知识章节中介绍了电控系统诊断的注意事项、常用工具与常用仪器、故障诊断与检修的一般程序与基本方法等。
在电子设备的故障诊断章节中介绍了汽车线路及电子设备的特点以及电路故障诊断与检修要点。
在第五章节中介绍了发动机各电控系统的检修，具体论述了各系统检修的方法，步骤，及注意事项等，并附加了流程图和表格图片。
在最后一章中介绍了电控系统常见故障的诊断与检修，列举了一些常见的维修案例，论述了故障的现象、可能的原因及故障排除方法等。
现代汽车电控系统的特点，主要体现在功能集约化、控制电子化和连接标准化上，在分析电控系统的故障时，一定要了解电器、电子设备的结构、功能和特点，各电控系统的组成、功用和工作原理，以及各种常见故障的现象、原因和排除方法等。
关键词：汽车，电控系统，诊断，维修目录1前言 (1)2发动机起动困难 (4)2.1 维修实例 (4)2.2 故障原因 (5)2.3 检测与诊断方法 (6)3 发动机无快、怠速 (8)3.1 维修实例 (8)3.2 发动机无快、怠速的故障检测与诊断分析 (8)3.3 诊断方法 (9)4 发动机暖机前怠速不稳 (9)4.1 维修实例 (9)4.2 发动机暖机前怠速不稳的故障检测与诊断分析 (10)4.2.1故障现象 (10)4.2.2故障原因 (10)4.2.3 诊断方法 (10)5 发动机暖机后怠速过低、不稳定 (11)5.1 维修实例 (11)5.2 发动机暖机后怠速过低、不稳定故障检测与诊断分析 (12)5.2.1故障现象 (12)5.2.2故障原因 (12)5.2.3 诊断方法 (12)6 发动机加速不良 (13)6.1 维修实例 (13)6.2 发动机加速不良的故障检测与诊断分析 (13)7参考文献： (15)1前言发动机电子控制应用十分普遍。
(完整版)上海通用别克发动机电控系统故障诊断与检修毕业设计
毕业设计(论文)题目：上海通用别克发动机电控系统故障的诊断与检修毕业设计（论文）原创性声明和使用授权说明原创性声明本人郑重承诺：所呈交的毕业设计（论文），是我个人在指导教师的指导下进行的研究工作及取得的成果。
尽我所知，除文中特别加以标注和致谢的地方外，不包含其他人或组织已经发表或公布过的研究成果，也不包含我为获得及其它教育机构的学位或学历而使用过的材料。
对本研究提供过帮助和做出过贡献的个人或集体，均已在文中作了明确的说明并表示了谢意。
作者签名：日期：指导教师签名：日期：使用授权说明本人完全了解大学关于收集、保存、使用毕业设计（论文）的规定，即：按照学校要求提交毕业设计（论文）的印刷本和电子版本；学校有权保存毕业设计（论文）的印刷本和电子版，并提供目录检索与阅览服务；学校可以采用影印、缩印、数字化或其它复制手段保存论文；在不以赢利为目的前提下，学校可以公布论文的部分或全部内容。
作者签名：日期：学位论文原创性声明本人郑重声明：所呈交的论文是本人在导师的指导下独立进行研究所取得的研究成果。
除了文中特别加以标注引用的内容外，本论文不包含任何其他个人或集体已经发表或撰写的成果作品。
对本文的研究做出重要贡献的个人和集体，均已在文中以明确方式标明。
本人完全意识到本声明的法律后果由本人承担。
作者签名：日期：年月日学位论文版权使用授权书本学位论文作者完全了解学校有关保留、使用学位论文的规定，同意学校保留并向国家有关部门或机构送交论文的复印件和电子版，允许论文被查阅和借阅。
本人授权大学可以将本学位论文的全部或部分内容编入有关数据库进行检索，可以采用影印、缩印或扫描等复制手段保存和汇编本学位论文。
涉密论文按学校规定处理。
作者签名：日期：年月日导师签名：日期：年月日摘要在当今社会，随着国际经济贸易的发展，以及社会经济的大进步，人们在满足物质的追求，对社会物质的追求也越来越多，特备是在这种节奏的社会环境中，更容易引起人们对高科物质的追求。

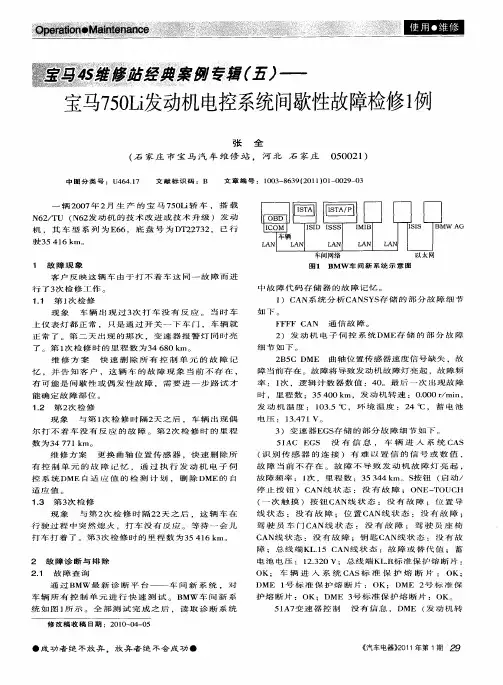

宝马4S维修站经典案例专辑(五)——宝马750Li发动机电控系统间歇性故障检修1例
Ｌ ＡＮ
ｌ
车 间网络
ｌ兰 ！ Ｌ 竺 ＩＪ
以太 网
１ 故 障 现 象
图 １ ＢＭ Ｗ 车 间 新 系 统 示 意 图
客 户反 映这 辆 车 由于打 不着 车这 同一 故 障而进
行 了３ 检 修 工 作 。 次
１１ 第 １ 检 修 ． 次 现象 车 辆 出 现 过 ３ 打 车 没 有 反 应 。 当 时 车 次
线 状 态 ： 没 有 故 障 ；位 置 Ｃ ＡＮ线 状 态 ： 没 有 故 障 ；
驾 驶 员 车 门 Ｃ ＡＮ线 状 态 ： 没 有 故 障 ； 驾 驶 员 座 椅 Ｃ ＡＮ线 状 态 ： 没 有 故 障 ： 钥 匙 Ｃ ＡＮ线 状 态 ： 没 有 故 障 ； 总 线 端 ＫＬ １ ＿ ５ ＣＡＮ线 状 态 ： 故 障 或 替 代 值 ： 蓄
２． 故 障 查 询 １ 通 过 ＢＭＷ 最 新 诊 断 平 台 — — 车 间 新 系 统 ， 对 车辆 所 有 控 制 单 元进 行 快 速 测 试 。Ｂ ＭＷ 车 间 新 系 统 如 图 ｌ 示 。 全 部 测 试 完 成 之 后 ， 读 取 诊 断 系 统 所
故 障 频 率 ： １ ， 里 程 数 ： ３ ４ ｍ。 Ｓ 钮 次 ５３ ４ｋ 按 （ 动／ 启
停 止 按 钮 ） ＣＡＮ线 状 态 ： 没 有 故 障 ； ＯＮＥ— ＴＯＵＣＨ （ 次 触 摸 ） 按 钮 ＣＡＮ线 状 态 ： 没 有 故 障 ； 位 置 导 一
维 修 方 案 更 换 曲 轴 位 置 传 感 器 ， 快 速 删 除 所
发 动 机 温 度 ： １ ３５ｃ ０ ． Ｃ， 环 境 温 度 ： ２ Ｃ， 蓄 电 池 ４ｏ
电 压 ： １． 。 ３４７１Ｖ

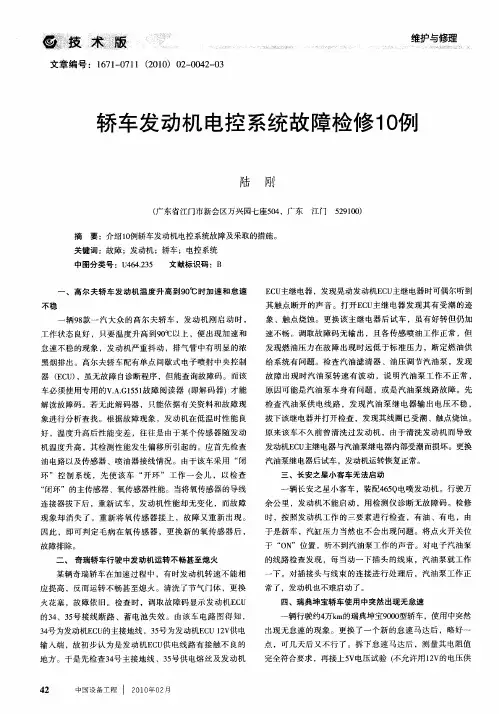

轿车发动机电控系统故障检修1O例
一
应 提高 ，反而运转 不畅甚至熄火 。清 洗了节气 门体 ，更换 火花塞 ，故障依 旧 。检查 时 ，调取故 障码显示发 动机Ｅ Ｕ Ｃ 的３ 、３ 号接 线断路 、蓄 电池失效 。 由该 车 电路 图得 知 ， ４ ５
３号为发动机Ｅ Ｕ ４ Ｃ 的主接地 线 ，３号 为发动机Ｅ Ｕ １Ｖ ５ Ｃ ２ 供电 输 入端 ，故初步认 为是发动机 Ｅ Ｕ 电线路有 接触不 良的 Ｃ供 地 方。于是先检查３ 号 主接地线 、３ 号供 电熔 丝及发动 机 ４ ５
原 因可 能是汽油泵本 身有 问题 ，或是汽油 泵线路故 障。先 检查 汽油泵供 电线路 ，发 现汽 油泵继 电器输 出电压不 稳 ，
车必须使用专用 的ｖ． Ｇ ５ １ 障阅读器 （ Ａ．１５ 故 即解码器）才能 解读故 障码。若无此解码器 ，只能依据有关 资料和故 障现
象进行 分析查找 。根据故 障现象 ，发动机 在低 温时性能 良 好 ，温度升高后性能变 差 ，往往是 由于某个传 感器随发 动 机温度 升高 ，其检测性 能发生偏移所 引起 的。应首先检查
辆行驶 约４ ｍ的瑞典坤宝９０ 型轿车 ，使用 中突然 万ｋ ００
出现无 怠速的现象 。更换 了一个新 的怠速 马达后 ，略好 一
点 ，可几 天后又不行 了。拆下 怠速马达后 ，测量其 电阻值
完全符合要求 ，再接上５ Ｖ电压试验 （ 不允许用 １Ｖ的电压供 ２
４ ２
中 国设备工 ｆ ００ ２ 程 ２ １５０ ￣
环 ”控制 系统 ，先 使该 车 “ 开环 ”工 作 一会 儿 ，以检查 “ 闭环”的主传感器 、氧传感器性能 。当将氧传感器 的导线 连接器拔下后 ，重新试车 ，发 动机性能却无变化 ，而故障 现象 却消失 了 。重新 将氧传感 器接 上 ，故 障又重新 出现 。
广本雅阁发动机电控系统故障的诊断与检修
02
准备工具和设备
03
安全防护措施
准备相应的诊断仪、万用表、示 波器等检修工具，以及可能用到 的替换部件。
断开蓄电池负极，确保在检修过 程中不会发生意外启动或短路等 情况。
拆卸与安装注意事项
拆卸步骤
01
按照维修手册的规范，逐步拆卸发动机电控系统相关部件，注
意记录拆卸顺序和位置。
安装要求
02
在安装过程中，确保所有部件正确归位，紧固件按照规定的扭
工作。
执行器测试
对发动机电控系统中的执行器进 行测试，如喷油器、点火线圈、 怠速控制阀等，检查执行器的工
作状态及性能。
线路检查
检查传感器与执行器的线路连接 情况，包括电源、信号和接地线 路是否正常，有无短路或断路现
象。
04
检修流程与操作规范
检修前准备工作
01
确认故障现象
详细了解并记录故障发生时的具 体情况，包括故障灯是否点亮、 发动机性能异常表现等。
积累了针对广本雅阁车型发动机电控系统故障的 维修经验，提高了维修技能水平。
通过实践掌握了相关故障诊断仪器的使用方法， 提升了故障诊断效率。
未来发展趋势预测
随着汽车技术的不断发展，发动 机电控系统将更加智能化和复杂 化，对维修人员的专业要求也将
更高。
未来汽车维修行业将更加注重故 障诊断的准确性和效率，因此需 要不断学习和掌握新的故障诊断
多功能集成
现代发动机电控系统集成了燃油 喷射、点火控制、排放控制等多 种功能，提高了发动机性能和燃 油经济性。
常见故障类型
传感器故障
传感器老化、损坏或接 触不良，导致信号失真
或无法传输。
ECU故障
ECU内部元件损坏或程 序错误，导致控制功能
奥迪A6发动机电控系统的工作原理与故障诊断.
毕业论文论文题目：奥迪A6发动机电控系统工作原理与故障诊断系部：专业名称：班级：学号：姓名：指导教师：完成时间：年月目录一、概述 (1)二、奥迪A6发动机电控系统的组成与工作原理 (2)（一）奥迪A6发动机主要的电子控制系统 (2)（二）奥迪A6发动机电控系统的基本组成 (3)（三）奥迪A6发动机电控系统的工作原理 (9)三、奥迪A6发动机电控系统常见故障与诊断方法 (9)（一）发动机不能启动或启动困难的故障诊断 (9)（二）发动机怠速不稳或易熄火的故障诊断 (10)（三）发动机动力不足或加速不良的故障诊断 (13)（四）发动机爆震的故障诊断 (13)四、奥迪A6电控系统故障案例分析与诊断 (15)（一）热车易熄火、熄火后不易启动故障案例分析与诊断 (15)（二）动力不足、加速不良故障案例分析与诊断 (16)结束语.............................................................................................. .19参考文献.......................................................................................... .20奥迪A6发动机电控系统工作原理与故障诊断摘要：电控发动机的应用使得发动机故障大大降低，提高了发动机的动力性、燃油经济性；改善了发动机的加速、减速性能以及启动性能。
本论文围绕着奥迪A6发动机电控系统的工作原理与故障诊断，介绍了奥迪A6发动机电控系统的组成与工作原理，发动机电控系统常见故障的诊断以及具体案例的分析与诊断等。
关键词:奥迪A6发动机电控系统；发动机电控系统组成；工作原理；故障诊断一、概述汽车作为现代人的代步工具已经越来越普及，越来越成为我们生活中的一部分，随着科技的发展呈结构复杂化、系统功能多样化、控制自动化和智能化、显示信息智能化发展，电子控制系统在汽车中占有越来越重要的地位，由以机械故障为主体发展为以电控系统故障为主体，为了改变和突破发动机电控系统故障诊断的传统观点，以现代故障诊断理论和技术为基础，建立科学、系统、合理、完善的发动机故障检测诊断系统，已成为目前汽车发动机故障检测诊断行业的必然要求。
汽车电控故障分析案例
13
▪ 诊断仪器和设备 ▪ 故障诊断仪、示波器、燃油压力
表、万用表等
14
▪ 诊断步骤
（1）用示波器检查曲轴位置传感器输出波形； （2）检查凸轮轴位置传感器信号； （3）检查点火线路、高压线等；
15
▪ 排除方法 若曲轴位置传感器间隙与叶轮的间隙 不应调整（正常间隙为1±0.5mm)；如 传感器元件不良应更换。
原因分析
▪ 水温传感器—决定喷油量； ▪ 进气温度传感器—修正喷油量； ▪ 电源电压—修正喷油量； ▪ 系统压力（油泵、残余压力、油压调节器、
喷油器等泄漏）； ▪ 凸轮轴位置传感器信号等。
1
▪ 诊断仪器和设备 ▪ 故障诊断仪、燃油压力表、万用表等
2
▪ 诊断步骤
▪ 检查水温传感器：读水温数据不正常，拆 下传感器检查电阻与温度的变化关系。
线路及配气正时匀正常。并进行喷油器清洗，但故障 却始终未排除。 ▪ 检查油路压，怠速系统油压为250kPa,拆下油压调节器 真空管时系统油压为300kPa，关闭点火开关10min后 保压也达到200kPa。 ▪ 拔下高压线试火，发现高压火时有时无。
12
▪ 故障原因分析 ▪ 可能是缺火造成的。点火线路接触不
36
排除方法
检修喷油器正极线路及负极电路
37
维修案例10
▪ 案例陈述 JETTA GTX AHP发动机，因不着车被
拖进维修厂。用VAG1552检测，无故障码；无 高压火；接着试是否有油，拆下油管后打车， 结果油一股一股地出。
拆下油泵继电器外壳，检查油泵继电 器吸合状况，发现油泵继电器在打车时一吸一 合。按照电路图（如图）直接将油泵继电器的 控制脚ECU4脚搭铁，这时继电器正常吸合， 汽油泵也正常工作。
电控发动机系统启动困难故障分析论文
电控发动机系统启动困难故障分析论文摘要：电控发动机系统启动困难是一种常见的故障现象，会造成车辆无法正常启动。
为了解决这一问题，本论文对电控发动机系统启动困难故障进行了分析，并提出了相应的解决方法。
首先，论文介绍了电控发动机系统的工作原理。
然后，分析了导致启动困难的可能原因，包括电池电量不足、点火系统故障、燃油供应问题等等。
针对每一种可能的原因，论文提出了对应的故障排除方法。
最后，通过实例分析了一辆启动困难的车辆，并验证了提出的故障排除方法的可行性。
关键词：电控发动机系统；启动困难；故障分析；故障排除1.引言电控发动机系统作为现代汽车的核心系统之一，负责启动引擎，控制点火、供油等功能。
然而，有时候车辆会出现启动困难的故障现象，造成车辆无法正常启动。
解决这一问题对于保障车辆的正常运行至关重要。
本论文将对电控发动机系统启动困难故障进行分析，并提出相应的解决方法。
2.电控发动机系统工作原理3.启动困难的可能原因电控发动机系统启动困难的原因多种多样。
首先，电池电量不足可能导致启动困难。
电池电量不足时，无法提供足够的电能给点火系统，使其无法正常工作。
其次，点火系统故障也是导致启动困难的常见原因。
点火系统故障可能包括火花塞老化、点火线路短路等问题。
最后，燃油供应问题也可能导致启动困难。
如燃油泵故障、油路堵塞等。
4.启动困难故障的解决方法针对电池电量不足导致的启动困难，应及时检查电池状态，并充电或更换电池。
对于点火系统故障，应检查火花塞、点火线路等，并修复或更换受损的部件。
针对燃油供应问题，应检查燃油泵、燃油滤清器等，并清洗或更换受损的部件。
5.故障分析实例本论文通过分析一辆启动困难的车辆来验证提出的故障排除方法的可行性。
在故障分析过程中，发现该车辆的电池电量正常，点火系统也没有显著故障。
最后，发现是燃油供应系统出现了问题。
通过检查后发现，该车辆的燃油泵故障，导致燃油无法供应给发动机。
经过修复燃油泵的故障，该车辆成功启动，故障解决。
发动机电控系统常见故障分析
发动机电控系统的常见故障分析【摘要】电控发动机在结构和功能上均有了较大的改进。
主要有:(1)结构的层次性、复杂性从系统论的观点,电控发动机是由有限个“元素”通过各种“联系”构成的多层次系统。
(2)功能控制的集中性。
电控发动机系统主要由电控燃油喷射系统、电控点火装置、怠速控制、排放控制、进气控制、增压控制、警告提示、自我诊断与报警系统等子系统组成,电控燃油喷射系统又包括了燃油系统、进气系统和电控系统三个组成部分。
其中电控系统作为整个发动机系统的控制核心,用来协调各平行和上级系统的工作。
发动机电控系统其结构的层次性、复杂性,其控制功能的集中性,导致其故障表现形式的多样性、复杂性。
【关键词】电控发动机故障分析电控发动机系统主要由电控燃油喷射系统、电控点火装置、怠速控制、排放控制、进气控制、增压控制、警告提示、自我诊断与报警系统等子系统组成。
其中电控系统作为整个发动机系统的控制核心,用来协调各平行和上级系统的工作。
1 发动机电控系统的组成电控燃油喷射系统由三个系统组成:燃油系统、进气系统和电控系统。
1.1 燃油系统燃油系统的功能是向汽缸或进气管喷射燃烧时所需的燃油量。
燃油从燃油箱内由电动汽油泵吸出,经汽油滤清器后,再由压力调节器加压,将压力调节到比进气管压力高出约250kpa(2.55kgf/cm2)压力,然后经输油管配送给喷油器和冷起动喷油器,喷油器根据电控单元ecu发来的脉冲信号,把适量燃油喷射到气缸内。
如图2.1所示。
1.2 进气系统进气系统为发动机可燃混合气的形成提供必须的空气。
空气经过空气滤清器、空气流量计、节气门体、进气总管、进气岐管进入气缸。
节气门全闭,发动机在怠速工况下运行时,空气经旁通气道直接进入进气岐管。
1.3 电控系统电控系统是电控单元根据传感器检测到的发动机运行工况和汽车运行工况来确定喷油量及点火提前角,从而控制发动机在最佳工况下的运转。
与传统的化油器式发动机相比,电控发动机在结构和功能上均有了较大的改进。
电控汽车发动机常见故障案例分析PPT教案
故障点:进气系统或真空系统漏气、进气通 道出现堵塞（空气滤清器过脏、潮湿以 及副厂件等）、空气流量计或MAP传感 器故障、怠速控制阀或附加空气阀工作 不良、怠速调整不当。
发动机常见故障成因分析及诊断方 法
诊断方法：
检查进气系统的管路接头、真空软管有无 漏气。
检查空气滤芯
启动系统
发动机常见故障成因分析及诊断方 法
成因之2:供油系统故障
-发动机不能起动
故障点：燃油压力过低、油箱中无油、燃油泵不供 油、喷油器不喷油。
诊断方法： ⑴测量燃油压力
⑵确认油箱有油：添加或观察
⑶确认电路故障或油泵故障：检测油泵电路或直接给 油泵供电。
⑷检测喷油器及其控制电路
供油系统
发动机常见故障成因分析及诊断方 法 -发动机不能起动
2、发动机运转时排气管排出大量水汽白烟，应检查 油箱内是否有积水，检查气缸垫是否破损、缸体 是否有裂纹，缸套密封圈是否良好等。
发动机常见故障成因分析及诊断方 法
-⑦发动机排气筒冒黑烟
故障点：
(1)喷油时间过早； (2)喷油雾化不良； (3)进气通道堵塞或空气滤清器堵 塞； (4)各缸喷油不均； (5)喷油器滴油； (6)选用的汽油牌号不当。
发动机常见故障成因分析及诊断方法 -⑧发动机排气筒冒蓝烟
发动机排气管冒蓝烟，通常是因为过多的机油进入 燃烧室，就是我们常说的烧机油。
故障原因：
1. 导管与气门杆之间发生磨损，间隙过大，在行使时， 气门罩中的机油滴就会沿间隙进入燃烧室，如发生 这一故障或扩大了气门导管孔径，应选用大一号的 气门杆的进气门；
案例2
一辆奥拓微型汽车在行驶中，在发动机下 部发出一种有节奏的连续异响，声响沉 重，听起来是“刚刚”的金属撞击声， 严重时机身抖动。
汽车故障案例总结范文
一、故障现象近日，我接到了一位车主的求助，他驾驶的2018款丰田卡罗拉在行驶过程中突然熄火，且无法再次启动。
车主表示，在熄火前，车辆并未出现任何异常现象，且已行驶了约5000公里。
二、故障诊断1. 检查蓄电池：首先，我检查了蓄电池的电压，发现电压正常，排除蓄电池原因。
2. 检查点火系统：接着，我检查了点火系统，包括火花塞、高压线、点火线圈等，未发现异常。
3. 检查燃油系统：然后，我检查了燃油系统，包括燃油泵、燃油压力、喷油器等，未发现异常。
4. 检查发动机电控系统：最后，我使用诊断仪读取了发动机电控系统故障码，发现多个故障码与发动机控制单元（ECU）有关。
三、故障分析根据故障现象和诊断结果，初步判断故障原因为发动机控制单元（ECU）故障。
ECU 是发动机电控系统的核心部件，负责控制发动机的点火、喷油、进气等过程。
当ECU出现故障时，会导致发动机无法正常工作。
四、故障处理1. 更换发动机控制单元（ECU）：根据故障分析，我决定更换发动机控制单元（ECU）。
更换过程中，我注意以下几点：（1）使用与原车型号相符的ECU；（2）安装ECU时，确保连接线束正确无误；（3）安装完成后，重新连接蓄电池，启动发动机，检查ECU故障码。
2. 检查其他相关部件：更换ECU后，我再次读取故障码，发现故障码已清除。
为确保车辆正常运行，我还检查了以下部件：（1）空气滤清器：确保空气滤清器清洁，无堵塞；（2）燃油滤清器：确保燃油滤清器清洁，无堵塞；（3）进气歧管：确保进气歧管无泄漏。
五、总结此次故障案例中，车主的丰田卡罗拉因发动机控制单元（ECU）故障导致无法启动。
通过更换ECU和检查其他相关部件，成功解决了故障。
在今后的工作中，我将不断提高自己的故障诊断和维修技能，为车主提供更优质的服务。
同时，也提醒车主在车辆出现异常时，及时到专业维修店进行检查，以免造成更大的损失。
汽车电控系统的故障诊断分析报告
汽车电控系统的故障诊断分析报告前言随着汽车电子信息技术的迅速发展，汽车上装用的电子设备越来越多，这就对今天的汽车故障诊断提出了新的挑战。
如何快速、准确地诊断出汽车电子控制系统故障，是现代许多汽车维修人员面临的难题。
众首周知，对电控系统的故障诊断大致有四种方式：万用表诊断，故障码诊断，数据流分析和波形分析。
目前，我国汽修行业对解码器的使用已十分普遍，大多数维修人员都掌握了利用解码器对故障的诊断。
但是，准确诊断汽车故障只有解码器是不够的。
有维修经验的人都知道，绝大都数解码器只能解决当仪表板上的“故障灯”亮时系统所监测到的故障，但问题是系统故障灯不亮时而故障码存在情况，如汽车电子控制系统中的传感器和执行器在长时间的使用过程中会磨损、腐蚀、老化、变形等。
它们的性能也随之变差，此时电控单元往往就不能判定它们有故障。
此外，即使“故障灯”亮时解码器读出了故障码，有时也很难判断一个复杂电控系统的故障部位，此时利用检测设备中的示波器功能对所怀疑部位进行波形测试，便可使维修人员快速了解被检测部件的工作性能，从而快速找到故障零部件。
关键词：波形分析故障诊断点火峰值|第一章绪论一、波形分析法概念波形分析法就是利用汽车示波器获得汽车电子控制系统中的传感器，执行器等电子设备的波形信号（即电压随时间的变化的电信号），然后把这些实测信号与这些电子设备的正常波形信号进行对比，分析指出其中的差异，最后操作者根据自己的理论知识找出故障发生部位的方法。
利用检测设备中的示波器功能不仅可以快速捕捉汽车电路信号，还可以用缓慢显示这些波形信号方法，以便我们一边观察一边分析。
二、故障诊断机理汽车电子控制系统的工作原理是电控单元通过接收各个传感器输入的电子信号，识别其电子信号特征，并依据CPU内存信息和这些电子信号特征不同来控制执行器动作，从而保证汽车的正常运行。
当某些电子信号发生异常时，表明汽车存在着与之相对应的某些故障，因此可以通过汽车示波器检测这些电子信号，并分析其信号特征变化来进行汽车故障的诊断。
某汽车发动机点火系统常见故障及案例分析
服务维护某汽车发动机点火系统常见故障及案例分析田先锋亳州工业学校，安徽亳州，236800摘要：目前大部分汽车发动机都是通过电火花点燃可燃混合气，从而实现其正常运转。
汽车发动机点火系统的运行直接影响到发动机工作性能，如果发生故障必然会对汽车正常运行产生危害。
对此，以某汽车发动机点火系统为研究对象，通过阐述汽车点火系统构造，总结了几种常见故障问题，然后结合某汽车发动机点火系统常见故障案例进行了分析和探讨，并提出了提高汽车发动机点火系统故障检测效率的对策，进一步提高某汽车点火系统诊断与维修水平，同时也为同类汽车发动机点火系统问题解决提供参考和借鉴。
关键词：发动机点火系统；常见故障；故障检测中图分类号：U472收稿日期：2023-03-03DOI：10.19999/ki.1004-0226.2023.05.0251汽车点火系统构造汽车发动机点火系统是使汽车正常工作的重要电器系统，主要包含传感器、微处理机、点火线圈、执行器、火花塞等。
如果点火系统发生故障，会直接影响到传感器测得参数的准确性，从而无法精准运算与判断，导致发动机无法正常运行，进而引发浪费燃料、污染空气等问题。
汽车发动机内部存在大量的可燃混合气，通过点火系统进行点燃，使得发动机正常运作，为汽车运行提供动力支持。
汽车发动机点火系统主要包含三种：a.电子点火系统。
分析可知，与传统式点火系统对比，不难发现，电子点火系统与之最大的不同在于信号发生器产生的信号并传输给点火器，点火器会根据信号具体内容控制初级线圈的通断情况，而传统点火系统主要是机械触电控制点火［1］。
在实际应用中，传统点火系统经常发生故障，现已逐渐淘汰。
b.触点式点火系统，俗称“传统式点火系统”，这种触点式点火系统也有较高的故障率，未能广泛应用到汽车制造中，基本已经淘汰。
c.电控式点火系统。
该系统是现阶段汽车制造广泛应用的点火系统，如图1所示，包含传感器、点火器、点火线圈，还有火花塞等。
2汽车发动机电控点火系统常见故障虽然电控式点火系统能大大降低故障率，但该系统若频繁使用，也很难避免故障发生。
宝马4S维修站经典案例专辑(五)——宝马750Li发动机电控系统间歇性故障检修1例
宝马4S维修站经典案例专辑（五）——宝马750Li发动机电控系统间歇性故障检修1例在宝马维修工作中，发动机电控系统是一个十分重要的部分。
因为它涉及到发动机动力、燃油经济性和排放性等问题，而这些问题直接关系到车辆的运行和使用效果。
在日常维修工作中，很多宝马车主会遇到发动机电控系统的故障，下面就为大家分享一例宝马750Li发动机电控系统间歇性故障检修经验。
故障症状：宝马750Li一辆配备V8发动机的车辆，在行驶中间歇性出现发动机暴动，油门响应迟钝，行车动力变弱，并且此时发动机故障指示灯点亮，行驶一段时间后故障指示灯自动恢复并且车辆行驶状态正常。
检测步骤：1.检查车辆内部及发动机舱内是否存在松动的连接器和电缆，发现没有问题。
2. 通过BMW ISTA诊断仪读取故障码，发现多次记录的故障码为“P1050 - 英文为Hydraulic relay valve pressure transmitter, end of fault message”意为液压继电器压力传感器故障。
尝试取消故障码，但该故障码一旦出现便不能清除。
3. 检查液压继电器电液传感器连接器的电缆引线，确认没有松动。
4. 在测试驱动器中查找到相应的“液压继电器压力传感器”模块，检查模块和传感器电路的电缆和接头，和第一步不同，此时在检查中发现了一组松动的接头。
5. 重新安装该接头并检查相关电缆，确认已经牢固并没有松动的迹象，然后用BMW ISTA诊断仪进行测试。
在测试的过程中，可以看到液压继电器压力传感器故障码自动消失，故障指示灯熄灭，车辆运行状态逐渐恢复正常。
解决方案：重新连接液压继电器压力传感器的接头，然后进行相关电缆的检查。
通过排除故障电路，最终定位到车辆行驶中间歇性发动机动力丧失的原因，该故障原因正是由于液压继电器压力传感器电路引线松动造成的，并采取了相应的措施解决了该问题。
通过这个案例我们可以发现，在宝马车辆的检修和维护中，最好的方法就是运用BMW ISTA诊断仪进行故障排查和修复，这可以帮助我们大大提高维修效率和工作质量。
桑塔纳3000发动机电控系统故障的诊断与检修毕业论文
(1)进、排气系统作用
进、排气系统是在内燃机工作循环时，不断地将新鲜空气或可燃混合气送入燃烧室，又将燃烧后的废气排到大气中，保证内燃机连续运转。
(2)进、排气系统的组成
基本装置是由空气滤清器、进气管、排气管和排气消声器等组成。
2.空气滤清器
功用：滤去空气中的尘埃和杂质，将清洁的空气(或空气与燃油的可燃混合气)送入燃烧室，以减少活塞与气缸套之间、活塞组之间和气门组之间的磨损。抑制内燃机的进气噪声。对于汽油机，还可防止化油器回火时火焰向外扩展。在一些汽油机上，为了降低有害气的排放。
排气催化反应器可分为两种，即还原型催化反应器和氧化型催化反应器。
催化反应器分为濒粘型的触媒反应器和锭钵型的触媒反应器，它们是在氧化铝的颗粒(多孔件)表面镀上铂、铑等催化剂或者在格状的氧化铝上镀上催化剂(整体型)。
(4)催化器的材料
国外所使用的催化剂均系贵重金届，净化率高，寿命长但成本高。因此 一般使用在对排放控制很严的国家。通常在排气温度为150℃时催化剂便起作用。若温度过高就会影响净化器的寿命和效果。因此，在反应器中部装有温度传感器，当温度达到危险温度时(930℃)可发出报警信号并使旁通阀自动开启，使高温度气体经催化反应器而直接流入排气消声器。
This article first introduces Santana 3000 engine control system composition and working principle of the system, and then introduces the mechanism of Santana 3000 engine control system fault and fault. Then explain the diagnosis method of each fault and diagnosis process. Finally, a fault case to fault diagnosis about the specific process.
锡柴发动机常见故障维修排查分析（39例）
锡柴发动机常见故障维修排查分析（39例）X1、机型：6DL1-E3 系统：DENSO故障症状：马达运转但无法起动，无故障码检查过程：该车为下线新客车，根据柴油发动机正常运行要素，先检查了进气通道和柴油管路，无异常；再根据电装系统特点，检查电气系统，实测相关电路，46号有24V电压，5、6、7主电源也同时得电，PCV1和PCV2的脚头也有24V电，应该具备起动的条件。
后松开共轨管进油管，点马达发现不出油，由此判断PCV未工作，后查到控制机器副停车开关的50号线带常电，重新理线后，使50号线不带24V常电，起动正常。
2、机型：6DF3 系统：BOSCH故障症状：马达运转但无法起动，无故障码检查过程：该车为公交车，运行里程数千公里，在运行中的一次熄火后，无法起动，经检查各相关电路，发现控制线路的1.40号电压不正常，只有14V左右，正常应该为24V，电源电压，短接24V电后，可以正常起动，再查后发现发动机仓的副停车开关接触不良，即1.47信号线有时有24V电，使发动机无法启动，重新整理了副停车开关后，机器起动顺利。
故障分析：这两个案例都是由于副停车开关原因造成的故障。
副停车开关是比较容易被忽视的地方，其正常状态应该是处于常开断电，如果副停车开关带电，就会导致发动机无法起动。
3、机型：6DL1-E3 系统：DENSO故障症状：马达运转但无法起动，无故障码检查过程：该车为上线新客车，松开高压油管后起动不出油，判断油泵电磁阀不工作，经测量PCV电阻无穷大，证明PCV线圈烧坏，更换油泵后，仍不出油，分析ECU可能有问题，经仔细检查，发现ECU外壳有一细小的压痕，打开检查发现ECU因外壳受压，ECU已经烧损，更换ECU后机器顺利起动。
故障分析：此车无法启动是因为PCV线圈烧坏油泵不工作引起的。
ECU外壳受压变形后，使ECU外壳与内部电路板接触短路，而ECU外壳本身就是接地电路的一部分，一旦与ECU主板接触断路就会烧坏，同时也是PCV电磁阀烧坏，导致发动机无法起动。
汽修毕业论文 汽车电控发动机系统故障的诊断及维修浅谈
汽修毕业论文汽车电控发动机系统故障的诊断及维修浅谈汽修毕业论文汽车电控发动机系统故障的诊断及维修浅谈摘要：随着汽车电子技术的快速发展，汽车电控发动机系统已成为现代汽车的核心。
然而，由于其复杂性和故障处理的技术要求较高，该系统的故障诊断和维修一直是汽修行业中的难题。
本论文旨在探讨汽车电控发动机系统的常见故障原因、诊断方法及维修技巧，提供一个初步的解决方案。
引言：汽车电控发动机系统是指通过电脑控制发动机各个部件的工作，以实现发动机的高效运转。
这一系统包括传感器、控制单元、执行器等组成部分，因此，一旦出现故障，可能会导致发动机工作异常，甚至无法正常启动。
因此，对于汽车电控发动机系统的故障诊断和维修具有重要意义。
一、故障诊断1. 电子扫描仪的应用电子扫描仪是现代汽车故障诊断的基本工具，通过与汽车电脑进行通信，可以读取故障码并提供详细的故障信息，帮助技师快速定位问题。
这一章节将介绍电子扫描仪的使用方法和常见的故障码解读。
2. 传感器故障的诊断传感器是汽车电控发动机系统的重要组成部分，其作用是采集发动机运行状态的数据，并传输给控制单元。
传感器的故障会导致数据异常，进而影响发动机工作。
本章将详细介绍传感器的类型、常见故障及诊断方法。
3. 控制单元故障的诊断控制单元是汽车电控发动机系统的核心，负责接收并处理传感器传来的数据，并控制发动机部件的工作。
本章将探讨控制单元的工作原理、常见故障及诊断方法。
二、故障维修1. 硬件维修硬件维修是指对发动机系统的物理部件进行维修或更换，以解决故障问题。
本章将介绍硬件维修的基本方法，并重点讨论常见故障部件的维修技巧。
2. 软件维修软件维修是指对控制单元中的程序进行修改或更新，以解决故障问题。
本章将介绍一些常见的软件维修方法和技巧。
三、实例分析本章将通过实例分析的方式，综合运用故障诊断和维修方法，解决实际汽车电控发动机系统故障问题，并对解决方案进行评估和总结。
结论：本论文对汽车电控发动机系统故障的诊断和维修进行了深入的探讨。
汽车发动机电控制系统故障分析
２ ． ４ 氧传 感器发 生故 障
氧传 感 器 是发 动 机 电控 系统 中 监控 发 动机 排 气 的主 要传 感 器， 它 通 过检 测排 气 当 中 的氧 的含 量 来确 定 实 际空 燃 比与 理想 空燃 比 （ 理想 空燃 比为 １ ４ ． ７ ／ ｉ ）之 间浓 度 的偏 差 ， 进而 获 知是 偏 高还 是 偏低 ， 再将 信 息反 馈 给喷 油 系统 ， 喷 油系 统再 对 喷油 量进 行相 应 的控制 ， 增 大或 减少 。因此 ， 氧 传感 器发生 故 障时 ， 不 能 正常 监控 排 气 中浓 度 ， 就 会导 致 气缸 内混 合气 体浓 度 偏 高 或 者偏 低 ，引起 发 动机 加 速 、怠速 异 常 、油 耗 增加 、排 气 不达 标等 现 象 。
２ 汽 车发 动机 电子 控制 系统常 见 故障分 析与 诊 断
２ ． １进气 系统 出现 泄漏或 者排 气堵 塞等 故障
进 气 系统 发 生泄 漏会 导 致 混合 气 体 浓度 偏 低 ， 泄漏 的空 气
未 经过 空 气流 量 传 感器 就进 入 进 气 管 ， 往往 引 起发 动 机 怠速 不 稳 定 、加 速不 良等 情况 ； 排 气 系统 堵 塞 通常 是 三元 催 化 转换 器 和 消声器 内积 碳 或者三 元催 化转 换器 内部 发生破 碎而 导 致堵塞 ， 排 气 系统 出现 故障 ， 容 易 出现 时通 时堵 的情 况 ， 一 旦 在 排气 时 遇 到反 压 较 大 ， 发 动机 各个 缸 交 替进 气 时对 进 气 管形 成 的 负压 总 和就会 下 降 ， 如此 一来 ， 就 会导 致排 气不够 彻底 、 空燃 比失常 、
Ｔ
刚
汽车 发动机 电控制 系统故障分析
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
发动机电控系统故障案例一、控制单元1、流水槽的排水孔堵塞导致控制单元进水车型：捷达GTX故障：启动发动机后立即熄火，用户述此故障是在雨后发生。
检查：拆开风挡玻璃下方的流水板，看到流水槽里存有积水，将水放出，使用V.A.G1551发动机控制单元不能进入。
分析：发动机控制单元安装在流水槽左侧，由于导水槽的排水孔被树叶等杂物堵塞，当下雨或洗车时，水不能及时排出便会浸入控制单元导致损坏。
在车辆维护中一定要检查流水槽左右两侧的泄水孔，如堵塞必须疏通。
排除：清除树叶，更换发动机控制单元，故障排除。
2、控制单元故障导致加速熄火车型：捷达ATi故障：急加速熄火，有时好有时坏，出故障后用V.A.G1551清除故障码就能正常行驶。
有时一个月出现一次，有时一天出现两次。
检查：用V.A.G1551查询为发动机负荷信号错误，维修手册中讲故障原因是节流阀、进气压力传感器或电脑有故障，经检测节流阀、进气压力传感器和连接线路均正常。
剩下的可能是电脑有问题，但是更换电脑就如同清除故障码一样，故障码清除后不一定什么时候又出现，再说也不一定就是电脑的问题。
用示波器分别观察节气门电位计G69和输入自变箱电脑的节气门电位计信号的波形，两个信号波形差异过大，在输入自变箱电脑的波形几乎是一条直线。
分析：自变箱控制单元主要根据节气门电位计信号和车速信号进行升档和降档，如果节气门电位计信号失准，将会使换档时机不准确，甚至出现加速熄火。
上面测量说明是发动机控制单元输出的节气门电位计信号有错误，是由于控制单元故障产生。
排除：更换发动机电脑，一切正常。
3、电脑零件尾缀号不对，导致尾气不合格车型：捷达AT故障：采用稳态加速工况法检测不合格，CO和HC正常，NO超标。
检查：清洗喷嘴、燃烧室积炭，更换火花塞尚未见效。
分析：查看该车发动机控制单元零件号是L06A 906 018 EL。
查阅资料发现发动机电脑同为一个零件号，但是有四种尾缀，即：G、EL、EK、GE。
尾缀G带三元催化器但版本较低，是过渡型；EL不带三元催化装置；EK带三元催化装置，不带防盗；GE带三元催化装置，带防盗。
该车在实际配置上带三元催化器，车上虽然装有防盗电脑但发动机电脑防盗功能，所以应安装尾缀为EK的发动机电脑。
排除：将原尾缀为EL的电脑更换成EK的电脑，经检测NO排放值大幅度降低。
4、控制单元62针不供电导致发动机不启动车型：捷达GiX故障：汽车发动时，起动机转速正常，发动机不能启动，曾去过路边修理部，建议换发动机线束。
检查：使用V.A.G1552，进入发动机地址01，显示屏上显示发动机电控单元不能通讯，打马达时检查火花塞无高压火。
分析：根据两项检查可以判断发动机控制单元没工作。
不工作的原因有两个，一是控制单元未通电，二是控制单元损坏。
捷达GIX车装用西门子公司SIMOS 3PW发动机管理系统，发动机电控单元具有121针插头，1#、2#针是接地线，61#针是钥匙火线，62#针是长期火线。
拔下电控单元插头，对插头线束端测量，1#、2#针接地电阻为零，61#针在打开点火开关的情况下对地电压为12V，62#针对地电压为0V。
阅读电路图，连接电脑62#针是一条红颜色电线，截面积为0.35mm2，该电线另一端接到继电器盒G2插头的第9针，G2是白颜色9针插头。
测量该条导线，导线中间无断路故障，测量继电器盒G2插头的第9针电压为12V，而测量电控单元的62#针无电压，此种测量结果没道理，但仔细一想应该这样解释，测G2插头第9针时表笔从插头第9针背面使劲插入，这样可以把第9针插头按实，表笔拿开后第9针又断路了，所以测量电脑62#针无电压。
排除：拆下继电器盒，看到继电器盒G2插头的第9针缩进仅露出一点，插入插头使得此针接触不上。
更换继电器盒，将所有插头连接好，连接V.A.G1552顺利与发动机电脑通讯，清除故障码，起动发动机一切正常。
5、电脑插头进入导致发动机有时熄火车型：捷达CT故障：用户述发动机有时自行熄火，熄火后有时能启动，有时不能启动。
检查：用V.A.G1551查询无故障码，读数据块未发现异常，经试车熄火现象未发生。
分析：这是一种隐性故障，熄火的原因主要是在电路，例如：导线断路或短路、插头接触不良、接地线不良等。
排除：当拔下控制单元插头时，发现插头有进水痕迹，电极上有白色锈蚀物，清洗插头插座并用高压空气吹干插头，故障排除。
6、发动机电脑编码错误导致加速无力车型：捷达ATi故障：行车加速无力，油门踩到底，车速起不来。
检查：使用V.A.G1551进入自变箱控制系统1—02—02，发现有两个故障码：①Throttle valve Potentiometer- G69 Signal outsids tolerance（中文：G69节气门控制单元信号有误）。
②Engincel yearbox electrical connection 2 NO signal（中文：发动机、自变箱、电脑系统2号信号线没有信号）。
使用V.A.G1551进入发动机控制系统1—01—02，没有故障显示。
但是进入1—01，发现电脑编码有误，此电脑编码是00001，这是手动变速箱的编码，而自动变速箱的编码是00003。
分析：捷达2气门发动机的控制单元储存两个控制程序，以适用于手动变速箱车和自动变速箱车的需要。
如果不按规定编码，对于自变箱车则会使升档时发动机转速不匹配，出现加速无力、熄火、油耗增加的现象。
排除：对发动机控制单元正确编码，使用V.A.G1551进入1—01—07，把编码改为00003，即显示屏显示为：IGD906033A，16L/2VSIMOS3W 00ATSC04，coding:00003。
试车一切恢复正常，查询自变箱控制单元无故障存储。
7、搭铁线未拧紧造成加速座车车型：捷达GiF故障：行驶中加速座车。
检查：用V.A.G1551进行检测，没有任何故障记录，读取数据块各项数据都在正常围之，检检查火花塞并试更换高压线，试车故障仍然存在。
对发动机燃油系统进行免拆清洗，清洗后试车故障依旧。
此车在怠速状态下运转平稳，这时想到如果线束有故障，用手晃动线束怠速应出现不稳。
于是在怠速状态下，晃动发动机线束，当晃动到左前纵梁处的线束接地点时，即在蓄电池附近，发动机出现怠速抖动，而在这一接地点上加装一根防盗器喇叭的接地线，该车在装完防盗器后，该处没有拧紧，造成此故障。
分析：加装设备时将防盗器喇叭的接地线与发动机控制单元的接地线装在一起，而又没有拧紧、当加油门时发动机振动较大，此时接地不良会影响发动机控制系统的工作。
排除：拧紧该线螺钉，故障排除。
8、接地点油漆导致发动机不能启动车型：捷达GTX故障：发动机不启动诊断：用V.A.G1551查询无故障码，打马达时发现电动燃油泵不工作，并且无高压火。
后来有发现发动机控制单元有时不能通讯，所以检查控制单元的电源线和接地线，其它接地点都良好，只是发现控制单元旁边的搭铁点接线柱上有一层油漆。
分析：该车曾因出事故而做过钣金和喷漆修理，当时对这个接地点的油漆没有清除，修复后的一段时间没有出现故障，但时间久之此处接地不良最终导致车辆不能启动。
排除：打磨紧固后进行测试，每次启动，一次成功。
二、传感器1、捷达轿车加速无力排气管冒黑烟车型；捷达GTX里程：7万Km。
故障：发动机加速不良，急加速时轻微冒黑烟，排气管口有积炭粉末，油耗增加。
检查：用V.A.G1551查询故障码00553：空气流量计G70不可靠信号，偶发故障。
阅读数据块，氧传感器信号电压为0.32V，且不变化，表示混合气稀。
再阅读发动机每转一周的负荷信号，怠速时为2.85ms，而标准只值是1.3～2.5ms，说明发动机负荷不正常。
阅读节气门开度为1°，标准值是2～5°，说明节气门开度不正常。
分析：故障原因有下列两种情况：①氧传感器损坏；②空气流量计损坏。
通过对发动机控制单元的长期了解，ECU对喷油量的闭环控制是以空气流量计信号为参照的，例如当空气流量计损坏后，空气流量信号值高于实际值，控制单元从而认为发动机负荷大，于是增大喷油量，造成发动机加速不良、费油、冒黑烟等故障，同时产生积炭附在氧传感器表面，使氧传感器信号迟钝，加重了车况恶化。
排除：更换空气流量计，上述故障码不再出现。
阅读数据块，发动机每转一周的负荷信号是1.8ms，氧传感器电压在0.2～0.8V之间反复变化，节气门开度为2°，故障现象消失。
2、空气流量计有碎纸导致加速座车车型：捷达CTX故障：①加速座车；②发动机无力；③排气管发出"突突"声；④有时发动机熄火。
检查：用V.A.G1551查询故障码是16486：空气流量计G70信号太弱。
阅读数据块中的迸气量小于1.8g/m，说明进气管漏气，但经检查无漏气故障。
分析：空气流量计G70信号弱的原因是G70损坏、线路有故障，进气管漏气、空滤堵塞，后两项无间题，故障应出在前两项。
排除：拆下G70，发现有一小块纸挡在G70的格栅上，将纸取掉，使用V.A.G1551查询无故障码，读取进气数据正常，再经试车上述故障现象完全消失。
3、空气流量计信号失准导致加速无力车型：捷达AT故障：加速无力，最大时速120公里。
检查：变速箱在P、N档时，感觉发动机加速正常，路试时随着节气门开度的缓慢增加，最大车速只有120公里。
对变速箱进行检查，升降档正常，没有闯车的现象。
用V.A.G1552查询无故障码存储，对发动机控制单元行检测没有发现故障记录，可能是由于供油不畅或点火不良引起发动机功率降。
首先检查供油量与燃油压力正常，再检查点火系统，火花塞电极间隙等均正常。
清洗喷油嘴、更换火花塞试车无效。
再次用V.A.G1552进入01—08—002，发现加速时空气流量计最大读数没超过28g，而正常空气流量在急加速时最大值约60g。
分析：由于空气流量计供给ECU的信号小于实际值过多，但未达到报警的条件，此时ECU计算出的喷油量过小，即导致混合气过稀，所以发动机功率下降，最高车速达不到规定值。
排除：空气流量计有故障但没存储故障码，更换空气流量计后试车高速正常故障排除。
4、空气流量计G70插头接触不良车型：捷达GT故障：发动机怠速不稳，尾气超标，加速过程中闯车，行驶无力。
用户反映说此车曾在其他修理厂更换过空气流量计、火花塞、高压线，清洗过节气门，但故障依旧。
检查：用V.A.G1551查询故障码为空气流量传感器G70无信号，检查为G70的插头有锈蚀，造成接触不良。
分析：检查此车时故障点极易查出，不知上次修车是否使用了故障阅读仪，当今检查电控系统不是一个一个去换件，而是要按照规的检查步骤来操作，也希望用户看到不会检查的修理工应立即要求换人修理。
排除：清洁G70插头故障排除。
5、G71导线断路引起尾气超标车型：捷达CiF故障：尾气排放超标。
