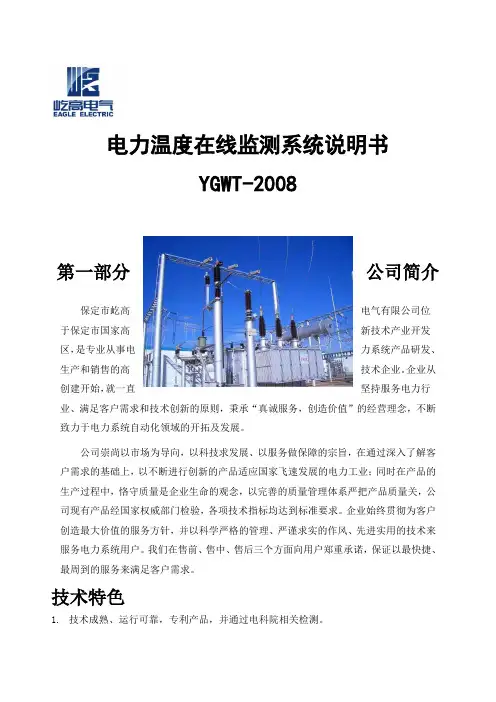

#YGWT-2008无线测温系统说明书
电力温度在线监测系统说明书YGWT-2008第一部分公司简介保定市屹高电气有限公司位于保定市国家高新技术产业开发区，是专业从事电力系统产品研发、生产和销售的高技术企业。
企业从创建开始，就一直坚持服务电力行业、满足客户需求和技术创新的原则，秉承“真诚服务，创造价值”的经营理念，不断致力于电力系统自动化领域的开拓及发展。
公司崇尚以市场为导向，以科技求发展、以服务做保障的宗旨，在通过深入了解客户需求的基础上，以不断进行创新的产品适应国家飞速发展的电力工业；同时在产品的生产过程中，恪守质量是企业生命的观念，以完善的质量管理体系严把产品质量关，公司现有产品经国家权威部门检验，各项技术指标均达到标准要求。
企业始终贯彻为客户创造最大价值的服务方针，并以科学严格的管理、严谨求实的作风、先进实用的技术来服务电力系统用户。
我们在售前、售中、售后三个方面向用户郑重承诺，保证以最快捷、最周到的服务来满足客户需求。
技术特色1.技术成熟、运行可靠，专利产品，并通过电科院相关检测。
2.设备已经成功运行在上百座500KV~35KV变电站达四年以上，为电力系统成功发现多处隐患，取得良好的经济效益和社会效益，为状态检修提供直接依据，助力智能电网建设。
3.温度传感器与测温主机采用分体设计，测温主机距离发热源30cm以上，测温主机与母排之间有2mm以上缝隙，确保主机工作在85度一下，提高设备可靠性。
4.测温终端独特设计的半球形以及环形结构，不影响电场分布，不影响绝缘性能。
5.信号远距离传输，穿透能力强。
典型应用距离800米以上，满足常见500KV变电站站内通讯要求。
信号能够穿透高压开关柜、箱式变、金属门屏蔽等。
6.测温终端独特设计的半球形以及环形结构，不影响电场分布，不影响绝缘性能。
7.防护等级满足IP68，能满足户外全天候运行，测量精度可达±0.5℃。
8.采用接收装置和无线测温终端1：N模式，配置灵活，施工方便无需布线。
9.接收装置可以结合太阳能电池、GPRS远程无线通讯等技术，对站外远距离电缆接头等分散发热点进行集中监测。
SG B750数字式母线保护装置(江苏版)说明书V1.08
附录 5：装置人机界面及菜单结构 .......................................................... 57 附录 6：装置调试与运行 .................................................................. 65 附录 7：SG B750 装置支持的 IEC 61850 标准 ................................................. 69
*
技术支持
电话： （025）51183084 51183086 传真： （025）51183154
* *
本说明书可能会被修改，请注意核对实际产品与说明书的版本是否相符 2010 年 07 月 第 7 版 第 2 次印刷
目
录
1 概述 ................................................................................... 1 1.1 适用范围 ........................................................................... 1 1.2 保护功能配置 ....................................................................... 1 1.3 原理特点 ........................................................................... 1 1.4 辅助功能及结构特点 ................................................................. 2 2 技术数据 ............................................................................... 3 2.1 辅助电源 ........................................................................... 3 2.2 输入交流量 ......................................................................... 3 2.3 输出触点容量 ....................................................................... 3 2.4 大气条件 ........................................................................... 4 2.5 电磁兼容性试验 ..................................................................... 4 2.6 绝缘性能 ........................................................................... 4 3 硬件说明 ............................................................................... 5 3.1 硬件配置 ........................................................................... 5 3.2 外部连接 ........................................................................... 5 4 保护原理 ............................................................................... 7 4.1 母线差动保护 ....................................................................... 7 4.2 母联（分段）断路器失灵和盲区保护 .................................................. 17 4.3 自动识别充电状态功能 .............................................................. 20 4.4 断路器失灵保护 .................................................................... 21 4.5 复合电压闭锁与 PT 断线判别功能 ..................................................... 26 4.6 双母线运行方式识别功能 ............................................................ 27 4.7 母联（分段）充电过流保护 .......................................................... 29 4.8 母联（分段）非全相保护 ............................................................ 30 5 保护配置说明 .......................................................................... 31 5.1 母联兼旁路 ........................................................................ 31 5.2 旁路兼母联 ........................................................................ 32 5.3 母线兼旁路 ........................................................................ 34 5.4 双母线单分段（双母线三分段） ...................................................... 35 5.5 双母线双分段 ...................................................................... 36 6 保护整定说明 .......................................................................... 38 6.1 电流折算 .......................................................................... 38 6.2 保护整定项目及原则 ................................................................ 38 6.3 整定值清单 ........................................................................ 41 附录 1：SGB750-2 模拟盘简介 .............................................................. 48 附录 2：SG B750 数字式母线保护工程屏柜的命名 ............................................. 50 附录 3：装置信号灯及异常处理 ............................................................ 51 附录 4：端子定义 ........................................................................ 54
10kV～35kV高压开关柜局部放电在线监测装置技术标准
10kV～35kV⾼压开关柜局部放电在线监测装置技术标准⽬录1范围 (2)2规范性引⽤⽂件 (2)3术语和定义 (2)4使⽤条件 (3)5技术要求 (4)6试验 (5)7 附则 (5)附录A dB与mV之间换算关系 (6)附录B 编制说明 (7)10kV～35 kV⾼压开关柜局部放电在线监测装置技术规范1范围本标准适⽤于在发电⼚和变电站现场条件下，处于运⾏状态的10kV～35kV电压等级以局部放电为主要测试项⽬的⾼压开关柜设备中在线监测装置选型。
本标准适⽤于指导中国南⽅电⽹有限责任公司系统内开展以局部放电为主要测试项⽬的⾼压开关柜在线监测装置技术要求。
环⽹柜、箱式配电变压器的局部放电在线监测装置技术要求可参考本标准执⾏。
2规范性引⽤⽂件下列⽂件中的条款通过本标准的引⽤⽽成为本标准的条款。
凡是注⽇期的引⽤⽂件，其随后所有的修改单（不包括刊误的内容）或修订版均不适⽤于本标准。
凡是不注⽇期的引⽤⽂件，其最新版本适⽤于本标准。
GB 50150 电⽓装置安装⼯程电⽓设备交接试验标准GB3906-1991 3~35kV交流⾦属封闭式开关设备GB/T16927.1-1997 ⾼电压试验技术⼀般试验要求GB/T16927.2-1997 ⾼电压试验技术试验程序GB/T 4208 外壳防护等级（IP代码）GB/T 17626 电磁兼容试验和测量技术GB/T 2423 电⼯电⼦产品环境试验GB 2421 电⼯电⼦产品基本环境试验规程GB 11022 ⾼压开关设备通⽤技术条件DL417-91-1991 电⼒设备局部放电现场测试导则DL/T404-1997 户内交流⾼压开关柜订货技术条件Q/CSG1 0007-2004 电⼒设备预防性试验规程3术语和定义3.1 局部放电partial discharge局部放电在本标准中指的是发⽣在开关柜内部绝缘结构中局部区域的现象，包括绝缘表⾯和绝缘内部的放电。
在本标准中的局部放电范畴包括导体表⾯电晕、绝缘表⾯爬电及内部⽓隙放电等类型，属于⼴义概念。
高压开关柜的在线监测与故障诊断技术（三篇）
高压开关柜的在线监测与故障诊断技术高压开关柜是电力系统中重要的电气设备之一，用于控制和保护电力系统中的电器设备。
其在线监测与故障诊断技术的研究和应用对于确保电力系统的稳定运行和故障快速处理具有重要意义。
本文将从高压开关柜的在线监测技术和故障诊断技术两个方面展开论述。
高压开关柜的在线监测技术是指通过传感器和数据采集装置将开关柜的运行状态参数进行实时监测，并通过远程通信技术传输到监控中心，进行实时分析和监控。
其主要包括以下几个方面的内容：第一，温度监测。
高压开关柜中的电器设备在运行时会产生一定的热量，如果温度过高可能导致设备失效或发生故障。
因此，通过设置温度传感器对高压开关柜的关键部位进行温度监测，可以及时发现异常情况并进行预警。
第二，电流监测。
高压开关柜中的电流是电力系统正常运行的基本依据，通过安装电流传感器对高压开关柜中电流进行实时监测，可以掌握设备的运行状态，提前预防设备过载或短路等故障的发生。
第三，压力监测。
高压开关柜中的气体压力是其正常运行的重要参数，通过安装压力传感器对高压开关柜中的气体压力进行监测，可以及时发现气体泄漏或压力异常，防止设备损坏或发生爆炸等事故。
第四，湿度监测。
高压开关柜中的湿度会影响设备的绝缘性能和运行稳定性，通过安装湿度传感器对高压开关柜中的湿度进行监测，可以及时发现湿度过高或过低的情况，采取相应的措施保障设备的正常运行。
高压开关柜的故障诊断技术是指通过监测和分析高压开关柜运行时产生的信号，判断设备是否存在故障，并通过相应的算法和方法对故障进行诊断和定位。
其主要包括以下几个方面的内容：第一，振动分析。
高压开关柜在运行时会产生一定的振动信号，通过对振动信号进行分析，可以判断设备是否存在运行不稳定、松动或其他故障。
第二，红外热像技术。
通过红外热像仪对高压开关柜的外观进行拍摄，可以观察设备局部温度分布情况，通过温度异常点的识别和定位，判断设备是否存在故障。
第三，气体分析。
高压开关柜在运行时会产生一定的气体，通过对开关柜内气体的成分和浓度进行分析，可以判断设备是否存在绝缘失效、短路故障等情况。
电力设备温度在线检测预警装置技术要求
电力设备温度在线检测预警装置技术规范要求一、生产企业要求：产品具备自主知识产权，专利权及省部级以上项目鉴定；通过国家权威部门（电子产品检验）检测报告；通过西安高压试验所检测；具有国家发明专利；研发\设计\生产均通过ISO90001质量体系认证；软件版权认证。
二、技术要求：1、执行的标准：⏹GB4208 《外壳防护等级的分类》⏹GB2423.1《电工电子产品基本环境试验规程试验A（低温试验方法）》⏹GB2423.2 《电工电子产品基本环境试验规程试验B（高温试验方法）》⏹GB/T17626-1998 《电磁兼容、试验和测量技术》⏹GB/T17626.2 《静电放电抗扰度试验》⏹GB/T17626.3 《射频电磁场辐射抗扰度试验》⏹GB/T17626.4 《电快速瞬变脉冲群抗扰度试验》⏹GB/T17626.5 《浪涌（冲击）抗扰度试验》⏹GB/T17626.6 《射频场感应的传导骚扰抗扰度》⏹GB/T17626.8 《工频磁场的抗扰度试验》2、使用条件安装地点：选煤厂6kV变电所开关柜内3 、技术参数和性能要求3.1对开关柜上下动、静触头6个点的温度实现接触式无线传感在线监测；3.2电气接点测温采用数字信号无线传输，隔离彻底、抗干扰性强，电磁兼容级别分别满足：工频磁场MF抗扰度测试5级、脉冲磁场抗扰度测试5级、射频电磁场辐射抗扰度测试3级标准；3.3测温元件数字温度传感器测温范围-40℃～125℃，免校验零漂移运放；3.4 温度传感器不允许裸露外置天线；3.5温度传感器与接收模块之间采用无线传输技术，温度传感器紧贴在被测物体表面，与被测物体为高电位工作，接收模块处于低电位工作，两者之间隔离彻底、抗干扰性强。
3.6 无线温度传感器的安装部位应距离动静触头结合处、母排及电缆搭接处等电气接点≤10cm处。
3.7 安装简便、可行且不能破坏原开关柜结构（如在母线上打孔、解体开关柜组件、在开关柜上开孔等），不能影响原开关柜性能（如动热稳定性、温升性能、绝缘安全距离、绝缘爬距等绝缘性能），柜内安装不存在角度对准问题。
00高压开关柜温度在线监测装置技术规范书(通用部分)
哇螟麟鲤（通用部分）版本号.•川版编号：中国南器鬻黑任公司本技术规范书对应的专用部分目录目录1 总则 (1)2 工作范围 (1)2.1 工程概况 (1)2.2 范围和界限 (I)2.3 技术文件 (2)3 应遵循的主®S准 (2)4 使用条件 (3)4.1正常工作条件 (3)4.2特殊工作条件 (4)5 技术要求 (4)5.1接入安全性要求 (4)5.2装置要求 (4)5.3性能要求 (5)5.4通信功能 (5)5.5绝缘性能 (5)5.6电磁兼容性能 (7)5.7环境适应性能 (7)5.8机械性能 (8)5.9外壳防护性能 (8)5.10连续通电 (8)5. 11可靠性 (9)6. 12装置寿命 (9)7. 13结构和外观 (9)6 试验项目及要求 (9)6.1 1试验环境 (9)6.2 通用技术条件试验.......................................................... IO6.3 测量有效性试验............................................................ IO6.4 接入安全性检查............................................................ IO6.5 通信及一致性试验.......................................................... IO6.6 绝缘性能试验 (I1)6.7 电磁兼容性能试验 (I1)6.8 环境适应性能试验 (13)6.9 机械性能试验 (14)6.10 10外壳防护性能试验 (15)6.11 11连续通电试验 (15)6.12 12结构和外观检查 (15)7 检验规则 (15)7.1 1型式试验（委托试验） (16)7.2 出厂试验 (17)7.3 送样检测试验 (17)7.4 交接试验 (17)7.5 运行中试验 (17)8 技术联络、技术培训及售后服务 (17)1.1 1技术联络 (17)1.2 技术培训 (18)1.3 3售后月艮务 (18)9标志、包装、运输、贮存 (18)1.4 1标志 (18)9.2 包装 (19)9.3 运输 (19)9.4 贮存 (19)1总则1.1本技术规范书适用于中国南方电网公司采购的高压开关柜温度在线监测装置，它提出了该类装置的功能设计、结构、性能、软、硬件、安装和试验等方面的技术要求。
220kV变电站变电设备综合在线监测系统可行性分析
艾湖220kV变电站变电设备在线监测可行性分析江西省电力科学研究院南昌供电公司武汉慧测电力科技有限公司2013年3月目录1 工程概述 (4)1.1 编制依据 (4)1.2 工程现状 (5)1.2.1 江西电网在线监测概况 (5)1.2.2 艾湖变在线监测概况 (6)1.2.3 项目必要性 (6)1.3 预期目标 (7)2 项目技术方案 (10)2.1 基本情况 (10)2.1.1 公司简介 (10)2.1.2 科学技术鉴定结论 (10)2.1.3 技术成果情况 (11)2.2 系统简介 (11)2.2.1 系统概述 (11)2.2.2 容性设备、避雷器在线监测 (14)2.2.3 HC系列金属氧化物避雷器在线监测 (16)2.2.4 变压器油中溶解气体在线监测 (17)2.2.5 HC系列铁芯接地电流在线监测 (19)2.2.6 无线断路器在线监测 (19)2.2.7 HC系列数字型SF6气体在线监测 (20)2.2.8 无线温度在线监测 (22)2.2.9 HCDL型变电设备IED (24)2.2.10 管理分析软件 (24)3 项目实施方案 (27)3.1 项目计划周期 (27)3.2 项目承担单位 (27)3.3 系统实施的主要任务 (27)3.4 安全措施 (28)3.5 项目实施明细 (29)4 项目预算.................................................................................. 错误！未定义书签。
4.1 整体预算表................................................................... 错误！未定义书签。
4.2 分项预算表 (31)1.1 编制依据结合变电站设备实际运行情况，主要依据以下规程及文件：✧Q/GDW168-2008 《输变电设备状态检修试验规程》✧Q/GDW240-2008 《输变电设备在线监测系统技术导则》✧GB1208 电流互感器✧GB311.1 高压输变电设备的绝缘配合✧GB50150 电气装置安装工程电气设备交接试验标准✧GB/T4109 高压套管技术条件✧DL727 互感器运行检修导则✧GB 50150 电气装置安装工程电气设备交接试验标准✧GB/T 11022 高压开关设备和控制设备标准的共用技术要求✧GB11032－2000 交流无间隙金属氧化物避雷器✧DL/T727-2000 互感器运行检修导则✧DL/T486-1996 交流高压隔离开关和接地开关订货技术条件✧DL/T804－2002 交流电力系统金属氧化物避雷器使用导则✧DL/T 402 高压交流断路器订货技术条件✧DL/T 593 高压开关设备和控制设备标准的共用技术要求✧国家电网公司 [2008]269 号《输变电设备状态检修管理规定》✧国家电网公司《110（66）kV～500kV互感器检修规范》✧国家电网公司《国家电网公司十八项电网重大反事故措施》✧国家电网公司 [2006]512 号《变电站运行管理规范》✧国家电网公司电力安全工作规程（试行）及编制说明✧国家电网公司《交流高压断路器检修规范》✧国家电网公司《交流高压隔离开关检修规范》1.2.1 江西电网在线监测概况近年来在推广状态检修的大背景下，国内的输变电设备在线监测技术发展势头有增无减，无论是在线监测应用的规模还是在线监测技术水平，与国外相比都不逊色，但目前江西省电网变电设备在线监测系统主要还是以单一监测类型为主，没有形成统一的站级状态监测系统，具体情况如下：1）主变油色谱监测江西省电力公司从2002年前后开始摸索主变油色谱在线监测装置的使用，到目前为止陆续已经安装了36套主变油色谱在线监测装置。
高压开关柜母线温升在线测量装置的设计
过 大 时 经 常 出 现 温 升 过 高 ， 使 相 邻 的 绝 缘 部 件 性 能 而 劣 化 ， 至击 穿 而 造 成 事 故 。据 统 计 ， 甚 电力 系 统 发 生 事 故 原 因 中 有 相 当一 部 分 与 热 问题 有 关 。 因此 ， 须 采 取 必 有效措施监控 母线温度 。 由于 母 线 处于 高 电位 ， 测 量 它 的温 度 并 非 易 事 。 要 目前 专 门 用 于 高 压 母 线 温 度 测 量 的方 法 不 多 ， 是 在 一
值 时 ， 发 出报 警 信号 及 时 提 醒 有 关 人员 采 取 措 施 ， 它 避
免 事 故 的发 生 。
ＤＳ ８ ０具 有 独 特 的 单 线 接 口 ， 需 要 外 部 元 件 ， １２ 不 不 需 备 份 电源 ， 用 数 据 线 供 电 （ 生 电源 方 式 ） 其 接 可 寄 ，
ａｐ ｉａｔｏｎ ｅ ａｍ ｐ ｅ ｉ ｖ ｎ． ｐｌｃ ｉ ｘ ｌ ｓ ｇｉ ｅ
Ｋ ｅ ｏｒ ｓ： Ｖ ｕ ｂ ｒ ｔ ｍ ｐ ｒ ｔ ｒ ｉｅ； ｎ－ ｌ ｅｍ ｅ ｓ ｒｎ ｙｗ ｄ Ｈ ｂ ｓ ａ ；ｅ ｅ ａ ｕ ｅｒｓ ｏ － ｉ ａ ｕ ｉ ｇ ｎ
示 及 报 警 三 个 部 分 组 成 。 母 线 温 度 — ｎｋ
（ ｐ ． ｅ ｔ Ｅｎ Ｈ ｕｎ Ｄｅ ｔ ｏｆＥｌ ｃ ． ｇ， ａｎ Ｅｎｇ ｎｅ ｉ ｎｓ ｉｕｔ Ｘｉ ｇｔ ｎ ４１ ０１， ｉ ｅ ｎｇ Ｉ ｔｔ ｅ， ａｎ ａ １１ Ｃｈｉ ｎａ）
Ａ ｂｓ ｒ ｃ ： ｔ ａ ｔ Ａｍ ｅ ｈ ｄ ｏ ｕ ｂ ｒｔｍ ｐ ｒ ｔ ｒ ｉｅｏ ｔ ｏ ｆｂ ｓ ａ ｅ ｅ ａ ｕ ｅｒｓ ｎ— ｈｎ ｅ ｓ ｒｎ ｏ Ｖ ｗ ｉｃ ｏ ｒ ｓｉ ｓｒ ｄ ｃ ｄ， ｎ ｈ ｅｍ ａ ｕ ｉ ｇ ｆ ｒＨ ｓ ｔｈ ｂ ａ ｄ ｉ ｎ ｔｏ ｕ ｅ ａ ｄ ｔ ｅ
温度及故障在线监测仪安装使用说明书
温度及故障在线监测仪安装使用说明书一、概述温度及故障在线监测仪是安装在配电网络系统中的环网开关柜、电缆分支箱、箱变上，用于指示相应电缆区段的短路及接地故障和实时温度的一种实时监测装置。
线路发生故障时，工作人员可借助指示器的报警指示，迅速确定故障区段，并找出故障点。
同时，报警信息可实时发送到监控中心的服务器，在监控电脑的屏幕上显示出故障所在的区域和具体位置，引导巡线人员迅速确定故障区段并找出故障点。
该指示器为解决故障查找问题提供了最佳途径。
对提高工作效率，缩短停电时间，迅速恢复供电，提高供电可靠性和经济效益，有着十分重要的意义。
二、功能特点：•全数字化设计，采用段式显示屏，直观数值显示；•系统功能强大，菜单详尽且简易操作；•同步显示相线电流温度数值；•现场随时可查看电流温度数值；面板上可以直接更改通信端口；•为了方便现场查看故障,主机设计了4个高亮LED灯；•当LED发出闪烁光时,可以锁定查看ABC三相发生故障位置；•故障指示分别为：短路指示、接地指示、温度指示；1 .实时温度：传感器在工作中检测线路的温度，并将实时温度通过光纤传输给主机,并在主机屏幕上显不O2 .短路报警指示：当线路电流达到或超过预先设置的短路电流的整定值时，传感器发出报警信号，通过光纤传输给主机，主机接收到此信号后，对应的短路故障报警灯闪烁。
3 .接地报警指示：当线路电流达到或超过预先设置的接地电流的整定值时，传感器发出报警信号，通过光纤传输到主机，主机接收到此信号后，对应的接地故障报警灯闪烁。
4 .温度报警指示：当线路温度达到或超过预先设置的温度整定值时，传感器发出报警信号，通过光纤传输到主机，主机接收到此信号后，温度故障报警信号产生背光屏闪烁（考虑到系统功耗，仅仅在辅助电源有效的情况下进行温度报警）温度恢复正常后系统自动解除报警。
5 .智能短路故障判断：当运行电流突然增加一定比例后电流瞬间为零时，定义为短路故障。
6 .取电方式：主机采用电池供电，整机微功耗。
高压电动机绝缘在线监测装置[实用新型专利]
![高压电动机绝缘在线监测装置[实用新型专利]](https://img.taocdn.com/s3/m/465acf7d777f5acfa1c7aa00b52acfc789eb9fd1.png)
[19]中华人民共和国国家知识产权局[12]实用新型专利说明书[11]授权公告号CN 2596369Y [45]授权公告日2003年12月31日[21]ZL 专利号02256934.0[21]申请号02256934.0[22]申请日2002.10.14[73]专利权人冯继荣地址454150河南省焦作市建设西路1号(河南焦作电厂)共同专利权人申宝新[72]设计人冯继荣 申宝新 [74]专利代理机构北京三高永信知识产权代理有限责任公司代理人黄厚刚[51]Int.CI 7G01R 31/34权利要求书 1 页 说明书 3 页 附图 4 页[54]实用新型名称高压电动机绝缘在线监测装置[57]摘要高压电动机绝缘在线监测装置属于电气测量领域，包括一个测量元件及一个显示仪器，测量元件主体为一个棒状壳体，上顶部及下底部分别装有一个导电螺栓，并分别通过上、下座引入壳体内，壳体内上侧设有连接柱，它连接一个高压限流电阻，周围由环氧树脂填充，电阻下侧连有一块测量电路板，电路上安装有红外发射管，红外发射管的信号通过红外接收电路连接到一个包含有数字显示电路的显示仪器中。
该在线监测装置可使热备用电机在不停电的状态下即时监测与显示出其绝缘状态，测量部分与显示部分采用光电传输。
具有良好的绝缘性能与安全性能。
02256934.0权 利 要 求 书第1/1页 1、一种高压电动机绝缘在线监测装置，包括一个测量元件及一个显示仪器，其特征在于，测量元件主体为一个棒状壳体，上顶部及下底部分别装有一个导电螺栓，并分别通过上、下座引入壳体内，壳体内上侧设有连接柱，它连接一个高压限流电阻，周围由环氧树脂填充，电阻下侧连有一块测量电路板，电路上安装有红外发射管，红外发射管的信号通过红外接收电路连接到一个包含有数字显示电路的显示仪器中。
2、根据权利要求1所述的在线监测装置，其特征在于，所述数字显示电路，它置于一个显示仪器外机壳中的电路板上，电路主要是采用单片机组成的解码显示单元。
高压电力设备热点温度在线监测系统及其应用
１ 电力设备 热点温度监 测技术现状分析
用 于 高 电压设 备 发 热测 量 的仪器 种 类 比较 少 ， 总结现 有技术 ，电 力系统 中高 电压设备 的温 度监 测
主要有 两种方 法 。
１１ 示 温蜡 片测试 ．
示 温蜡 片是 最早被 用 于电气接 头过 热示 温 的产
品 ， 高压 设 备 的 易过 热点 贴上 不 同颜 色 （ 点 不 在 熔 同１的示 温 蜡 片 ， 过 观 察示 温 蜡 片 的熔 化 情 况 来 通
（ ）红 外 热传 感 技 术 ， 用 红 外 温度 接 收 器将 ２ 利
一
热 事故 ， 成火 灾 和大面 积 的停 电事 故 。 决 开关过 造 解 热 问题是 杜绝此 类事 故发 生 的关 键 ，而实 现 温度存
定 距 离 ｆ ，Ｆ ０ ｌ１ ： ３ ０ＩＩ ］ ｌ ）内的发 热物 体 的红外 线 光 Ｉ
２１ 系统组成 ．
量温 度 ， 电池预 置 于传感 器 内 ， 为传 感 器提 供 电源 ，
用 光纤连接 激光温度 传感器 与测温仪 表Ｉ 。
开 关 柜
立 装 裸露 接 头 ｌ 的 圯针 温 发ｆ ＃ 蛐 器
高压 电力设 备热点 温度在线 监测 系统 （ 图３ 见 ） 主要 由无线温度 采集 器 、无线式 温度监测仪 和温度
谱转 化 为 电 信号 ， ／ ＡＤ转换 电路 用 于 将 温 度 电 信 号 进行 放大 、 滤波 与模数 转换 ， 信号 传输用 于将 转换 结
果不 误码地 传送 到 主机 ， 而实 现对温 度 的监 测 ， 从 其
结构 如 图 １ 所示
线监 测是 保证 高压设 备安 全运行 的重要 手段Ｉ Ｉ 。
关键词 ： 高压 电力设备 ； 热点温度 ； 线监测 系统 在
高压母线温度在线测量装置（二篇）
高压母线温度在线测量装置在电力系统中，高压开关、GIS（气体绝缘变电站）等高压电器和载流母线等电力设备在负载电流过大时会出现温升过高，最后温度有可能使相邻的绝缘部件性能劣化，甚至击穿。
据统计，电力系统发生事故原因中有相当部分与过热问题有关，因此采取有效措施监测母线及电接触温度是电力系统需要解决的课题。
运行中的载流母线、高压开关等处于高电位，其温度测量装置具有以下特点：a.处于高电压环境中；b.允许系统在短时间内过载运行，但必须在母线温度危及运行安全之前发出报警信号；c.由于温升是由负载电流引起的，温度随负载（时间）而变化，因此需要实时在线监测并按规定的时间间隔记录；d.母线温度是电力系统状态参数之一，为综合监测系统状态，要求母线温度测量装置数字化输出，以便于计算机处理，并可与其他电气参数相配合，成为电力在线监测系统的一部分。
1、高压母线温度测量技术现状母线处于高电位，目前国内专门用于高压母线及电接触发热测量的仪器还很少。
温度监测的主要方法一是在电接触表面涂一层随温度变化颜色的发光材料，通过观察其颜色变化来大致确定温度范围，这种方法准确度低、可靠性差，不能进行定量测量；另外一种方法是利用光（红外）辐射特性的红外测温仪，它能测量0℃~200℃之间温度，基本误差为±（1%×t十0.5%），准确度较高，但由于需要光学器件，在高压开关柜等特定场合使用不太方便，而且价格也比较高，推广应用有一定困难。
2、高压母线温度测量解决方案根据高电压作业环境下温度测量的特点，母线和电接触温度测量装置采取温度就地测量，数据遥送地面，由计算机进行处理的方法。
温度传感器由浮动充电电池供电，减少高低压之间的电气联系，采用全数字方式工作，抗干扰能力强、精度高、体积小。
经系统综合测试，其工作稳定可靠，能够满足高压母线温度测量的要求。
2.1数字温度传感器的研制在本装置中，采用热敏电阻作为温度传感器：与金属材料相比，热敏电阻的电阻率温度系数为金属材料的10倍~100倍，甚至更高，而且根据选择的半导体材料不同，电阻率温度系数可有-6%/℃~+60%/℃范围的各种数值，而且由于半导体材料电阻率远高于金属，因此热敏电阻的尺寸可以很小。
WTM温度在线监测系统说明书
第一章 概述变电场、变电站的高压开关柜、母线接头、室内外刀闸开关等重要设备在长期的运行过程中会出现表面氧化腐蚀，紧固螺丝松动、触点和母线排连接处老化等问题，导致接触电阻增大，而随着电力系统的发展，负荷也越来越大，这些都易引起温升过高，如得不到及时解决将使绝缘部件性能降低，甚至导致击穿，造成恶性事故，从而造成重大经济损失。
近年来，在电厂和变电站已发生多起开关过热事件，造成火灾和大面积停电事故，解决开关过热是杜绝此类事故发生的关键，实现温度在线监测管理是保证高压设备安全运行的重要手段。
长沙星联电力自动化技术有限公司生产的WTM-800温度在线监测系统采用Zigbee 技术，通过无线的方式将现场温度传送到WTM-800温度在线监测装置，然后采用RS485或者网络和PC机（后台管理系统）交换数据，从而组成WTM-800温度在线监测系统。
该系统可对电力系统的高压、超高压母线，高压开关触点（以及人员无法接近的其它危险、恶劣环境）的温度进行实时在线监测。
经过与电力系统自动化连接，在中心监控室内就可以实时监视运行设备的温度状况，真正做到了温度信息的远距离遥测。
无线测温发射器与被测试点直接接触，测得的温度及时准确，当被测点温度超过预先设定的阀值时，就发出报警信号及时提醒有关人员采取措施。
该系统可以应用于电力、化工、冶炼、石油等行业。
与其它测温方式比较，本系统具有如下优势：a) 普通测温：常规的热电偶、热电阻、半导体温度传感器等测温方式，需要金属导线传输信号，绝缘性能不能保证。
而本系统采用无线传输，具有优异的绝缘性能，能够隔离开关柜的高压，因此能够直接安装到开关柜内的高压触点上，准确测量高压触点的运行温度。
b) 红外测温：目前传统的测温方式为人工手持红外测温设备定期巡检，这样的操作方式存在以下缺点：Ⅰ) 测点多、劳动强度大；Ⅱ) 某些地区或设备不适合人工检测；Ⅲ) 不能及时发现温升情况；Ⅳ) 开关柜内无法进行测量；Ⅴ) 测温不准确，人为、环境干扰因素大；Ⅵ) 无法积累历史数据，分析温升变化（尤其是对设备老化问题的分析）；Ⅶ) 无法向综合自动化系统提供温度信息；Ⅷ) 无法实现电站无人值班。
电力电源配电柜母线测温方式的原理与选择
电力电源配电柜母线测温方式的原理与选择【摘要】无线测温系统是将温度传感器安装到开关柜内的带电接头触点上，在线测量该点温度后，以无线方式将数据上传，集中显示，并实现超温报警。
还可与电力自动化系统连接，用户在远端监视设备温度运行状态，系统发现设备温度异常，自动远程报警，以便及时消除事故隐患。
【关键字】配电柜无源无线无线测温0 引言随着现代电力系统向着智能化，大机组、大容量的迅速发展，对电力系统供电可靠性的需求越来越高。
影响变电站电力系统安全运行的因素最重要方面是电气设备自身的安全运行问题。
变电站中大多数开关电源设备处于长期运行过程中，电源柜中的触点和母线排连接处等部位因老化或接触电阻过大而发热，而这些发热部位封闭在柜内其结果是导致热量集结加剧[1]，因此时常会出现异常温升，甚至导致火灾、人身、设备事故及大面积停电，如果不对温升采取有效的监测措施，将会危及电气设备的安全运行。
1 测温技术分类在电力系统发生事故，原因中有相当一部分与过热问题有关，因此电源开关柜母线温度在线监测问题已经成为电力系统中电源开关柜安全运行所急需解决的实际问题，这对保障电力系统安全稳定运行具有十分重要的意义。
由于开关柜长期处于运行状态，机柜内有着强大的电流和和强磁场环境，在温度测试过程中，这就要求对机柜内的温度测试需要考虑种种情况，包括，监控对象和检测仪器的隔离问题，信号传输问题，都是难于解决的问题，因此一些常规的测温方法很难适合在高压电气设备中得到应用，目前，母线温度检测主要有以下几种方案：采用普通的测温、红外测温、光纤测温、色片测温、无线测温[2]。
下面就各种测温方式进行对比介绍。
1)普通测温常规的热电偶、热电阻、半导体温度传感器等测温方式，需要金属导线传输信号，绝缘性能不能保证。
这些温度传感器都需要金属导线传输信号，由于无法保证具有稳定的绝缘性能，无法在高压开关柜内的触点上使用。
2)红外测温优点是测量范围大，准确度高，缺点是红外成像仪无法透过柜门测量内部设备，开关柜运行时必须关闭柜门，导致红外方式无法测量，而且无法实现高压设备和温度在线检测的一体化集成，而红外测温为非接触式测温，易受环境及周围的电磁场干扰，需人工操作。
高压开关柜温度在线监测装置技术规范
可编辑Q/CSG 中国南方电网有限责任公司企业标准中国南方电网有限责任公司发布目次前言 (II)1. 范围 (1)2. 规范性引用文件 (1)3. 术语和定义 (1)4. 技术要求 (1)5. 试验项目及要求 (3)6. 检验规则 (4)7. 标志、包装、运输、贮存 (5)前言为规范输变电设备在线监测系统的规划、设计、建设和运行管理，统一技术标准，促进在线监测技术的应用，提高电网的运行可靠性，特制定本标准。
本标准由中国南方电网有限责任公司生产技术部提出、归口并解释。
本标准起草单位：广东电网公司电力科学研究院。
本标准主要起草人：本标准由中国南方电网有限责任公司标准化委员会批准。
本标准自XXXX年XX月XX日起实施。
执行中的问题和意见，请及时反馈给南方电网公司生产技术部。
高压开关柜温度在线监测装置技术规范1.范围本规范规定了高压开关柜温度在线监测装置的术语、技术要求、试验项目及要求、检验规则、标志、包装、运输、贮存要求等。
本规范适用于高压开关柜温度在线监测装置。
2.规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。
凡是注日期的引用文件，其随后所有的修改单（不包括刊误的内容）或修订版均不适用于本标准。
凡是不注日期的引用文件，其最新版本适用于本标准。
GB/T 191 包装储运图示标志GB/T 6388 运输包装收发货标志Q/CSG 1 0011-2005 220kV~500 kV变电站电气技术导则GB-2887-89 计算机场地技术条件GB50171-92 电气装置安装工程盘、柜及二次回路结线施工及验收规范GB50065-1994 交流电气装置的接地设计规范JJF 1171-2007 温度巡回检测仪校准规范Q/CSG XXXX 变电设备在线监测系统通用技术规范3.术语和定义以下术语和定义适用于本规范。
3.1 无线测温装置 Wireless temperature measurement由前置温度传感器、无线接收及现场显示仪表组成的温度测量装置，前置温度传感器测量温度后通过无线传输至无线接收及现场显示仪表显示温度。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
Through the reasonable organization of the production process, effective use of production resources to carry out production activities, to achieve the desired goal.
高压母线温度在线测量装
置正式版
高压母线温度在线测量装置正式版
下载提示：此安全管理资料适用于生产计划、生产组织以及生产控制环境中，通过合理组织生产过程，有效利用生产资源，经济合理地进行生产活动，以达到预期的生产目标和实现管理工作结果的把控。
文档可以直接使用，也可根据实际需要修订后使用。
在电力系统中，高压开关、GIS（气体绝缘变电站）等高压电器和载流母线等电力设备在负载电流过大时会出现温升过高，最后温度有可能使相邻的绝缘部件性能劣化，甚至击穿。
据统计，电力系统发生事故原因中有相当部分与过热问题有关，因此采取有效措施监测母线及电接触温度是电力系统需要解决的课题。
运行中的载流母线、高压开关等处于高电位，其温度测量装置具有以下特点： a.处于高电压环境中； b.允许系统在短时间内过载运行，但必须在母线温度危及运行安全之前
发出报警信号； c.由于温升是由负载电流引起的，温度随负载（时间）而变化，因此需要实时在线监测并按规定的时间间隔记录；d.母线温度是电力系统状态参数之一，为综合监测系统状态，要求母线温度测量装置数字化输出，以便于计算机处理，并可与其他电气参数相配合，成为电力在线监测系统的一部分。
1、高压母线温度测量技术现状
母线处于高电位，目前国内专门用于高压母线及电接触发热测量的仪器还很少。
温度监测的主要方法一是在电接触表面涂一层随温度变化颜色的发光材料，通过观察其颜色变化来大致确定温度范围，这种方法准确度低、可靠性差，不能进行
定量测量；另外一种方法是利用光（红外）辐射特性的红外测温仪，它能测量0℃~200℃之间温度，基本误差为±
（1%×t十0.5%），准确度较高，但由于需要光学器件，在高压开关柜等特定场合使用不太方便，而且价格也比较高，推广应用有一定困难。
2、高压母线温度测量解决方案根据高电压作业环境下温度测量的特点，母线和电接触温度测量装置采取温度就地测量，数据遥送地面，由计算机进行处理的方法。
温度传感器由浮动充电电池供电，减少高低压之间的电气联系，采用全数字方式工作，抗干扰能力强、精度高、体积小。
经系统综合测试，其工作稳定可靠，能够满足高压母线温度测量
的要求。
2.1数字温度传感器的研制在本装置中，采用热敏电阻作为温度传感器：与金属材料相比，热敏电阻的电阻率温度系数为金属材料的10倍~100倍，甚至更高，而且根据选择的半导体材料不同，电阻率温度系数可有-6%/℃~+60%/℃范围的各种数值，而且由于半导体材料电阻率远高于金属，因此热敏电阻的尺寸可以很小。
例如，珠形热敏电阻可小至直径为0.2mm的珠形体，这样微小的测温元件不仅热惯性小、响应速度快、对待测的环境影响很小，而且可以用于测量非常狭窄空间的温度，例如空隙、高压触头间隙等。
由于热敏电阻不存在类似使用热电偶时的冷端补
偿问题，也无需考虑线路引线电阻和接线方式对测温精度的影响，因此使用比较方便。
由于NTC负温度系数热敏电阻具有性能稳定、灵敏度高、动态性能好、价格适中等优点，能够满足高电压环境下母线温度测量的要求，因此将NTC负温度系数热敏电阻作为优选传感元件。
为了得到数字化的温度传感信号，便于逻辑处理，在本装置中将热敏电阻阻值的变化转换为脉冲周期变化，再对脉冲计数可以得到与温度值有一定关系的数字信号，经微机处理后得到待测物体的温度值。
由热敏电阻、高精度标准电阻、电容等元件与定时触发器555构成的温度传感器电路如图1所示。
触发器555输出为方波脉冲：高电平脉冲
T1=RlCln2，低电平脉冲T2=RtCln2，为减少电容C对测量精度的影响，取Tl/T2的比值作为传感信号，Rt=R1T2/Tl，由测量信号的2个脉冲Tl ，T2和阻值R1计算出对应测量温度下的热敏电阻阻值R，从而由Rt-T关系曲线计算出被测温度值。
传感器的热敏电阻从电路板上引出敷贴于被测量的母线表面，传感器安装在邻近测量点的适当位置上。
2.2传感信号逻辑处理
温度传感电路中得到的信号是充放电脉冲T1，T2，为取得T1/T2的比值，用计数时钟脉冲调制T1，T2，并对其进行计数，得到T1，T2两个计数值，再由单片机进行处理。
为满足数据传输的需要，采用
相邻周期的T1，T2。
由于一个充放电周期约为几十毫秒，在此区间内由于热惯性，待测母线温度变化很小，可以不考虑由此造成的误差。
在传感信号逻辑处理中，主要考虑以下几点： a.为了减小功耗，在数字温度传感器中采用CMOS IC。
b.误差：由于计数器工作时最低位计数的随机性，为了减小测量误差，计数器采用“减计数”的方法，将初始值设置成11111111（FF）状态。
在高温情况下，虽然相应的T2脉冲宽度很小，但可以得到较大的计数值，能有效地减小测量误差。
虽然在温度较低时误差会很大，但由于高压母线温度测量只在温度较高的情况下才有意义，应主要考虑在高温时的测量误差。
因此采用
“减计数”的方法是正确的。
c.注意时序配合和消除竞争冒险现象，保持电路稳定。
2.3数据传输与控制系统的设计在高压母线温度测量装置中，温度传感部分与数据处理部分是分开的。
温度数据可通过红外光波或无线电波传给处于低电位的测量仪器。
由于测量点可能有若干个，为便于控制，测量的数据带有地址识别码。
红外线数据传送的缺点是光波传输要求空间无障碍物，传送距离较短，一般只有
3m~5m；无线电传送的缺点受其他空间电波的影响较大，传送误码率较高，但可通过多次重复传送进行修正。
本装置选用射频无线遥控发射接收头TDC1808/TDC1809作
为发送装置，当工作电压为5V时，发射距离可达十几米，工作频率为200MHz，无需使用发射/接收天线，能够满足实际要求。
2.4数据记录与处理由数字温度传感器得到传感信号T1，T2的计数值，经无线电传送，由单片机接收、记录、处理。
单片机选用8098为主处理机，数据由其8255并行口输入，经处理后送微型打印机打印输出。
从温度传感器得到的数据是充放电脉冲T1，T2的计数值。
根据温度测量原理，为消除电容C的影响，采用Tl/T2的比值作为传感信号，同时取多次测量结果的平均值，以减小测量误差。
2.5传感器电源数字温度传感器和无线电数据发送装置直接固定在高压母线上。
其电源采用由
母线电流通过电磁感应获得低电压电源，再向电池充电的方法。
在传感器供电母线短时间停电的情况下，温度测量装置能够正常工作，在通常情况下，由充电电池向负载供电；当充电电池容量下降时，由母线感应电源向其充电，同时向负载供电。
3、结语本文介绍了包括数字温度传感器、数据传送与控制、单片机数据记录与处理、传感器电源等环节在内的高压母线温度测量系统。
该装置已在现场技入试运行，经系统综合测试证明该装置能够满足高压环境下温度测量的要求。
本装置可广泛应用于高压母线、高压开关柜、GIS （气体绝缘变电站）等处的温度测量，并可与其他监测系统联合，对母线状态进行
综合监视。
